Produkttyp	Dampfreiniger (Wischmopp)
Marke	Kärcher
Modell	SC 3 Upright EasyFix
Verwendung	Reinigung harter Böden (Fliesen, Stein, PVC, Laminat, versiegeltes Parkett) und Auffrischung von Teppichen
Heizleistung	1600 W
Spannung / Frequenz	220-240 V ~ 50-60 Hz
Schutzklasse	I
Schutzart	IPX4
Aufheizzeit	30 Sekunden
Kontinuierlicher Dampfaustoß	40 g/min
Wassertankkapazität	0,5 L
Gewicht (ohne Zubehör)	3,1 kg
Abmessungen (L x B x H)	314 x 207 x 1185 mm
Dampfstufen	3: Holz (niedrig), Teppich (mittel), Fliesen/Stein (hoch)
Entkalkungspatrone	Integriert, austauschbar – Sättigungsleuchtanzeige
Im Lieferumfang enthaltenes Zubehör	Bodendüse, Mikrofasertuch (1 Stück), Teppichgleiter
Optionales Zubehör	Scheuertuch, zusätzliches Mikrofasertuch
Pflege der Tücher	Maschinenwäsche bei max. 60 °C, ohne Weichspüler
Sicherheit	Sicherheitsventil, Thermosicherung, rutschfester Griff, automatischer Pumpenstopp bei gesättigter Patrone
Einstellung der Wasserhärte	Ja (über RESET-Taste) – 4 Stufen (I bis IV)
Garantie	Gemäß den länderspezifischen Bedingungen – wenden Sie sich an den Kärcher-Kundendienst

Häufig gestellte Fragen - SC 3 Upright EasyFix Kärcher

Wie fülle ich den Wassertank?

Sie können den Tank direkt am Gerät befüllen, indem Sie den Deckel öffnen, oder ihn durch vertikales Ziehen nach oben entnehmen. Füllen Sie maximal 0,5 L Trinkwasser ein. Achten Sie darauf, dass die Entkalkungspatrone an Ort und Stelle bleibt.

Welche Bodenarten kann ich mit dem SC 3 Upright EasyFix reinigen?

Es eignet sich für hitze- und feuchtigkeitsbeständige Hartböden: Fliesen, Stein, PVC, Laminat, versiegeltes Parkett. Verwenden Sie für versiegelte Holzböden den Modus 'Holz'. Nicht auf Kork oder unversiegelten Oberflächen verwenden.

Wie wähle ich die Dampfstufe?

Drücken Sie die Taste zur Einstellung der Dampfstufe am Griff, um zwischen 3 Modi zu wählen: Holz (niedrige Leistung), Teppich (mittlere Leistung), Fliesen/Stein (hohe Leistung). Der hohe Modus wird zum Start empfohlen.

Muss ich Reinigungsmittel verwenden?

Nein, das Gerät arbeitet nur mit Wasser. Fügen Sie niemals Reinigungsmittel, Duftstoffe oder andere Zusätze hinzu, da diese das Gerät beschädigen können.

Was tun, wenn der Dampf schwach ist oder ausbleibt?

Überprüfen Sie, ob die Entkalkungspatrone richtig im Tank sitzt. Wenn die rote Anzeige 'Patronenwechsel' blinkt oder dauerhaft leuchtet, tauschen Sie die Patrone aus. Halten Sie nach dem Austausch die RESET-Taste 4 Sekunden gedrückt, spülen Sie dann 30 Sekunden durch Betätigen des Dampfauslösers.

Wie pflege ich die Mikrofasertücher?

Waschen Sie sie maximal bei 60 °C in der Maschine. Verwenden Sie keinen Weichspüler, um die Saugfähigkeit zu erhalten. Trocknen im Trockner wird nicht empfohlen.

Muss die Entkalkungspatrone ausgetauscht werden?

Ja, die Patrone hat eine begrenzte Lebensdauer. Die rote Leuchtanzeige blinkt 2 Stunden vor Ablauf, danach schneller 1 Stunde vor Ablauf. Wenn sie dauerhaft leuchtet, stoppt die Pumpe: Tauschen Sie die Patrone aus und setzen Sie mit der RESET-Taste zurück.

Kann ich mit diesem Gerät Teppiche reinigen?

Ja, befestigen Sie den mitgelieferten Teppichgleiter an der Bodendüse (mit einem Mikrofasertuch darunter). Verwenden Sie die Dampfstufe 'Teppich' und verweilen Sie nicht länger als 5 Sekunden an derselben Stelle. Prüfen Sie vorher die Teppichbeständigkeit.

Wie stelle ich das Gerät auf die Wasserhärte ein?

Schalten Sie das Gerät aus, stecken Sie den Netzstecker, halten Sie die RESET-Taste gedrückt, während Sie das Gerät einschalten. Die Anzeige blinkt entsprechend der aktuellen Stufe (1 bis 4 Blinksignale). Drücken Sie mehrmals RESET, um die Stufe zu ändern, halten Sie dann 3 Sekunden zur Bestätigung.

Was tun bei Störungen oder Fehlfunktionen?

Konsultieren Sie zuerst das Kapitel 'Fehlerbehebung' der Bedienungsanleitung. Häufige Ursachen sind: abgenutzte Entkalkungspatrone, falsch befüllter Tank oder ausgelöste Thermosicherung. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kärcher-Kundendienst.

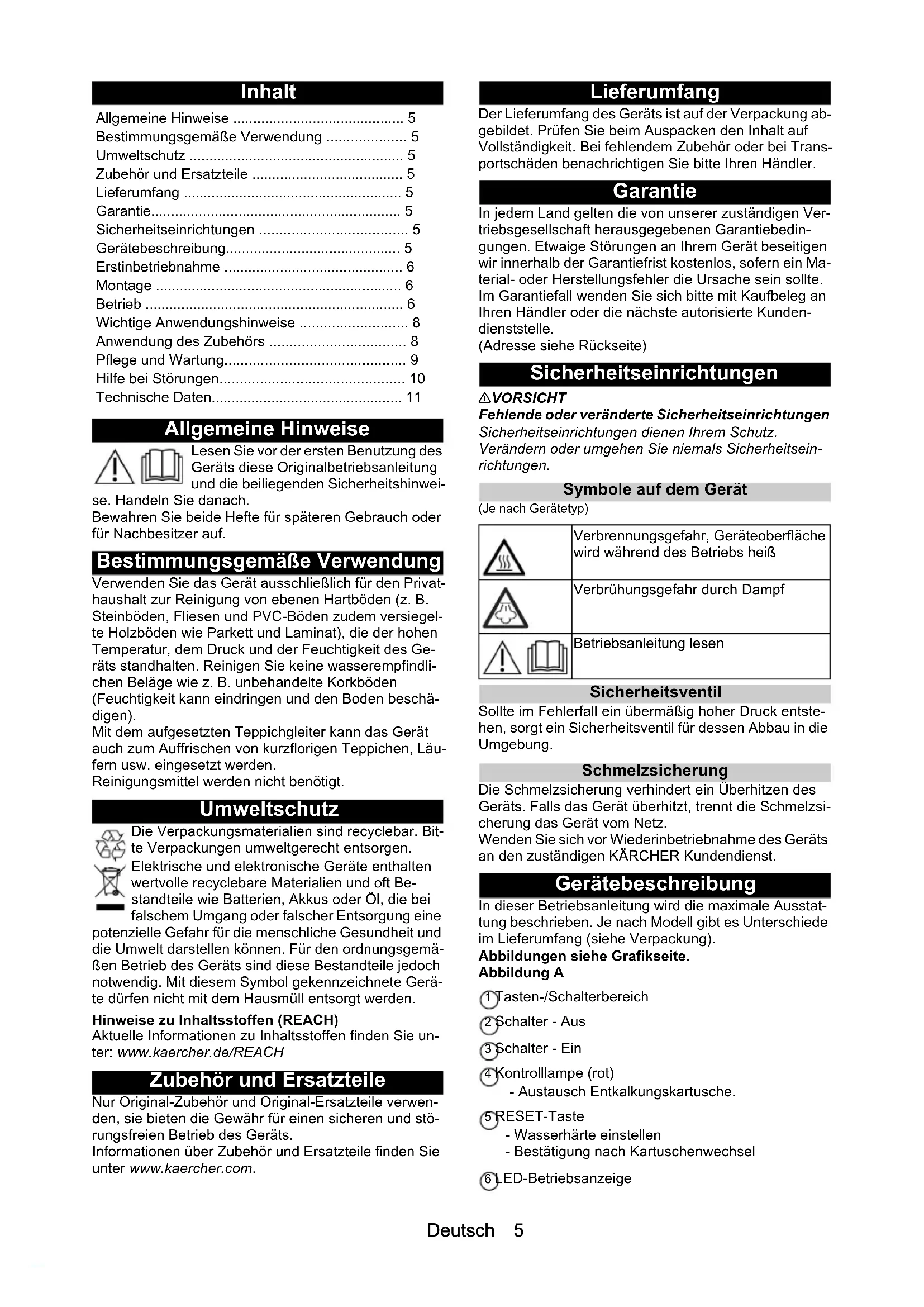

BEDIENUNGSANLEITUNG SC 3 Upright EasyFix Kärcher

Allgemeine Hinweise 5

Bestimmungsgemäß Verwendung 5

Umweltschutz 5

Zubehor und Ersatzteile 5

Lieferumfang 5

Garantie. 5

Sicherheitseinrichtungen 5

Gerätebeschreibung. 5

Erstinbetriebnahme 6

Montage 6

Betrieb 6

Wichtige Anwendungshinweise 8

Anwendung des Zubehörns 8

Pflege und Wartung. 9

Hilfe bei Störungen. 10

Technische Daten. 11

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei

se. Handeln Sie danach.

Bewahren Sie beiden Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät ausschließlich für den Privat-haushalt zur Reinigung von ebenen Hartböden (z. B. Steinböden, Fliesen und PVC-Böden zudem versiegelte Holzböden wie Parkett und Laminat), die der hohen Temperatur, dem Druck und der Feuchtigkeit des Geräts standhalten. Reinigen Sie keine wasserempfindlichen Beläge wie z. B. unbehandelte Korkböden (Feuchtigkeit kann eindringen und den Boden beschädigten).

Mit dem aufgesetzten Teppichgleiter kann das Gerät auch zum Auffrischen von kurzflorigen Teppichen, Läufern usw. eingesetzt werden.

Reinigungsmittel werden nicht benötigt.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine zielle Gefahr für die menschliche Gesundheit und Umwelt darstellen können. Für den ordnungsgemäterieb des Geräts sind diese Bestandteile jedoch endig. Mit thisem Symbol gekennzeichne Gerafen nicht mit dem Hausmull entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehor und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaearcher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prufen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sieitte ihren Handler.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihr Gemät beseitigewir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte mit Kaufbeleg an ihren Handlcr oder die nachste autorisierte Kundenstelle.

(Adresse siehe Rückseite)

Sicherheitseinrichtungen

△VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz.

Verändern oder umgeben Sie niemals Sicherheitseinrichtungen.

Symbole auf dem Gerät

(Jenach Geratetyp)

	Verbrennungsgefahr, Geräteoberfläche wird während des Betriebs heißt
	Verbrühungsgefahr durch Dampf
	Betriebsanleitung lesen

Sicherheitsventil

Sollte im Fehlerfall ein übermäßig hoher Druck entstehen, sorgt ein Sicherheitsventil für dessen Abbau in die Umgebung.

Schmelzsicherung

Die Schmelzsicherung verhindert ein Überhitzen des Gerats. Falls das Gerät überhützt, trennt die Schmelzischerung das Gerät vom Netz.

Wenden Sie sich vor Wiederinbetriebnahme des Gerats an den zuständigen KÄRCHER Kundendienst.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschreiben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

Abbildungen siehe Grafikseite. Abbildung A

(1)Tasten-/Schalterbereich
2 Schalter-Aus
3 Schalter-Ein
4 Kontrollampe (rot) - Austausch Entkalkungskartusche.
5 RESET-Taste - Wasserhärte einstellen - Bestätigung nach Kartuschenwech
6ED-Betriebsanzeige

Pulsiert rot - Netzspannung vorhanden und Gerät
heizt auf
Gün - Gerät ist betriebsbereit

⑦Displayanzeige fur Dampfstufen
8 Taster zur Dampfstufeneinstellung
(9)Dampfstufe 1 - Holz
Dampfstufe 2 - Teppich
1Dampfstufe 3 -Fliesen / Stein
12Handgriff
13 Wandratschsicherung Handgriff
14Dampfhebel
15 Kabelhaken mit Kabelfixierung
Entkalkungskartusche
17Einfullöffnung fur Wasser
(18) Wassertank mit Tankdeckel und Tragegriff
19Netzanschlussleitung mit Netzstecker
(20) Entriegelungstaste für Bodendüse
21Bodenduse
(22)Klettverbindung
23Mikrofaserbodentuch (1 Stuck)
(24)** Mikrofaserbodentuch (2 Stück)
25** Abrasivbodentuch (1 Stuck)
(26) Teppichgleiter

** optional

Erstinbetriebnahme

ACHTUNG

Geräteschaden durch Verkalkung

Die Entkalkungskartusche Funktioniert nur optimal, wenn Sie das Gerät vor dem 1. Betrieb an die örtliche Wasserhärte anpassen.

Gerät auf die örtliche Wasserhärte einstellen.

Gerät vor dem Einsatz in einem Gebiet mit einer anderen Wasserhärte (z. B. nach Umzug) auf die aktuelle Wasserhärte einstehen

1. Die Entkalkungskartusche in den Wassertank einsetzen und drücken bis sie fest sitzt.

Abbildung F

1. Wasserhärte einstehen, siehe Kapitel Wasserhärte einstellen.

Hinweis

Beim 1. Dampfen nach Entnahme und Wiedereinsetzen der Entkalkungskartusche kann das Dampfbild schwach oder unregelmäßig sein und es konnen einzelne Wassertropfen austreten. Das Gerät benötigt eine kurze Einlaufzeit, in der sich die Entkalkungskartusche mit Wasserfüllt. Die ausströmende Dampfmenge nimmt stetig zu, bis nach ca. 30 Sekunden die maximale Dampfmenge erreicht ist.

Hinweis

Bitte beachten Sie, dass hierbei die Dampfstufe 3 (Fliessen / Stein) eingestellt ist, da sich die Einlaufzeit ansonsten verlangert.

Montage

Handgriffleiste montieren

1. Grundgerät festhalten.
2. Handgriffleiste bis zum Anschlag in das Grundgerät einsetzen, bis sie hörbar einrastet. Handgriffleiste muss fest im Gerät sitzen.

Abbildung B

Bodendüse montieren

1. Gerat am Handgriff festhalten.
2. Dasunte Teil des Grundgerats mit der Bodenduse verbinden, bis sie hörbar einrastet.

Abbildung C

Betrieb

Netzkabel abwickeln

△WARNUNG

Stromschlaggefahr

Bei nicht komplett abgewickeltem Netzkabel besteht die Gefahr, dass die Reichweite überschätzt und dadurch das Stromkabel strapaziert und beschädigt wird. Wickeln Sie das Stromkabel stets komplett ab.

Hinweis

Derunte Kabelhalter lasst sich zur Kabelentnahme um 360^ drehen. Der obere Kabelhaken ist nicht drebar.

1. Unteren Kabelhalter nach oben drehen.
2. Netzkabel komplett vom Kabelhaken abnehmer.
3. Das Kabel in der Fixierung des oberen oder unteren Kabelhakens befestigen, damit es bei Reinigungsa-arbeiten nicht überfahren wird.

Abbildung J

Wasser einfllen

Der Wassertank kann jederzeit befüllt werden.

ACHTUNG

Sachschaden durch nicht verschlossenen Tankdeckel oder nicht festsitzenden Wassertank

Wenn der Tankdeckel nicht richtig verschlossen oder der Wassertank nicht richtig in das Gerät eingesetzt wird, kann Flüssigkeit austreten und damit den Bodenbelag schädigen.
Achten Sie daraufuf, dass bei gefülltem Wassertank der Tankdeckel sicher verschlossen ist und der Wassertank fest im Gerät sitzt.

ACHTUNG

Schaden am Gerät

Durch ungeeignetes Wasser konnen die Dusen verstopfen.

Füllen Sie kein Kondenswasser aus dem Wäschetrockner ein.

Füllen Sie kein gesammeltes Regenwasser ein.

Füllen Sie keine Reinigungsmittel oder andere Zusätze (z. B. Düfte) ein.

Hinweis

Beim Befüllen des Wassertanks muss sich die Entkalkungskartusche im Wassertank befinden.

Wassertank direkt am Gerät füllen

1. Gerat festhalten.
2. Tankdeckel öffnen und Wassertank direkt am Gerät mit max. 0,5 L Leitungsswasser besteht.

Abbildung G

1. Tankdeckel schlieben.

Wassertank zum Füssen abnehmer

1. Gerät festhalten.
2. Unteren Kabelhaken nach oben drehen.
3. Wassertank am Handgriff senkrecht nach oben ziehen.
4. Tankdeckel öffnen und mit max. 0,5 L Leitungswasser besteht.

Abbildung H

1. Tankdeckel schliessen.
2. Wassertank einsetzen und nach unter drücken bis er einrastet.

Gerä einschalten

ACHTUNG

Geräte- und Sachschaden durch Umkippen

Durch unzureichende Sicherung kann bei Arbeitsunterbrechung bzw. Lagerung das Gerät umfallen und beschädigt werden. Ebenfalls kann darauf Flüssigkeit austreten und darauf den Bodenbelag schädigen.

Stellen Sie das Gerät mit der Bodendüse auf einen festen Untergrund bzw. den Handgriff mit der Wandrutsch-sicherung in senkrechter Position an eine feste Wand.

ACHTUNG

Geräteschaden durch falsch eingestellte Wasserhärte

Die Entkalkungskartusche Funktioniert nur optimal, wenn das Gerät an die örtliche Wasserhärte angepasst ist. Bei falsch eingestellter Wasserhärte kann das Gerät verkalken.

Das Gerät vor dem 1. Betrieb an die örtliche Wasserhärte anpassen, siehe Kapitel Wasserhärte einstellen.

Hinweis

Beim 1. Dampfen nach Entnahme und Wiedereinsetzen der Entkalkungskartusche kann das Dampfbild schwach oder unregelmäßig sein und es konnen einzelne Wassertropfen austreten. Das Gerät besteht eine kurze Einlaufzeit, in der sich die Entkalkungskartusche mit Wasser füllt. Die ausströmende Dampfmenge nimmt stetig zu, bis nach ca. 30 Sekunden die maximale Dampfmenge erreicht ist.

Hinweis

Bitte beachten Sie, dass hierbei die Dampfstufe 3 (Fliessen / Stein) eingestellt ist, da sich die Einlaufzeit ansonsten verlangert.

1. Das Gerät auf festen Untergrund stellen.

Abbildung I

1. Netzstecker in eine Steckdose stecken.

Abbildung K

1. Schalter -Ein drucken.

Abbildung L

1. Die LED-Betriebsanzeige pulsiert rot.

Abbildung M

1. Nach ca. 30 Sekunden leuchtet die LED-Betriebsanzeige konstant grün.

Abbildung N

Das Gerät ist einsatzbereit.

Dampfmerge regeln

Die Einstellung der Dampfmenge richtet sich nach der zu reinigenden Oberfläche.

• Taster mit den abgebildeten Richtungspfeilen am Handgriff so oft drücken, bis die gewünschte Dampfstufe ausgewählt ist.

Abbildung P

Es stehen 3 verschiedene Dampfstufen zur Verfügung:

Fliesen / Stein - höchste Dampfstufe

Teppich - mittlere Dampfstufe

Holz - niedrigste Dampfstufe

Hinweis

Nach dem Einsatz des Geräts ist immer die höchste Dampfstufe (Fliesen / Stein) ausgewählt.

• Nach Einstellung der Dampfmerge den Dampfbel drucken.

Abbildung O

Wasser nachfüllen

Hinweis

Das Wasserniveau kann durch den teiltransparenten Frischwassertank eingesehen werden.

Beim Nachfüllen des Wassers bleibt die Entkalkungskartusche im Gerät fixiert.

Tankdeckel öffnen und Wassertank direkt am Gerät mit max. 0,5 L Leitungswasser befinden.

Abbildung G oder

• Wassertank entnehmer, Tankdeckel öffnen und mit max. 0,5 L Leitungswasser befüllen, siehe Kapite Wasser einfüllen.

Abbildung H

Betrieb unterbrechen

ACHTUNG

Sachschaden durch Kondensat/Feuchtigkeit

Damit bei längeren Arbeitsunterbrechungen kein Sachschaden entsteht, siehe Kapitel Gerät aufbewahren.

Um Energie zu sparen empfehlen wir, das Gerät bei Betriebspausen über 20 Minuten auszuschalten.

1. Schalter-Aus drucken.

Abbildung S

Gerätausschalten

1. Schalter-Aus drucken.

Abbildung S

Das Gerät ist ausgeschaltet.

1. Netzstecker aus der Steckdoseziehen.

Abbildung T

ACHTUNG

Geräteschaden durch Wasserläunis

Wenn das Gerät länger als 2 Monate nicht in Betrieb genommen wird, kann das Wasser im Tank faulen.

Wassertank vor längeren Betriebspausen leeren.

1. Wassertank leeren.

Abbildung U

Gerä aufbewahren

ACHTUNG

Sachschaden durch Kondensat / Feuchtigkeit

Nach der Reinigung kann Feuchtigkeit, die sich auf dem Bodentuch bzw. Bodendüse / Gerät befindet, den Bodenbelag schädigen.

Entfernen Sie nach den Reinigungsarbeiten das Bodentuch / den Teppichgleiter und trocknen Sie die Bodendüse / das Gerät ab.

Stellen oder lagern Sie das Gerät nicht auf empfindlichen Böden.

1. Bodentuch bzw. Bodentuch und Teppichgleiter entfernen, siehe Kapitel Bodendüse und Teppichgleiter.

Abbildung D

Abbildung E

1. Feuchtigkeit von der Bodendüse / Gerät entfern.

2. Stromkabel um den unteren und oberen Kabelhaken wickeln.

Abbildung V

1. Gerat in senkrechter Positon auf festem Untergrund bzw. Wand aufbewahren.

Abbildung I

1. Gerät an einem trockenen und frostsicheren Ort lagern.

Wichtige Anwendungshinweise

Bodenflächen reinigen

Wir empfehlen den Boden vor dem Einsatz des Geräts zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz und loses Partikeln befrei.

Beschichtete oder lackierte Oberflächen reinigen

ACHTUNG

Beschädigte Oberflächen

Dampf kann Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe und den Umleimer von Kanten lose.

Richten Sie den Dampf nicht auf verleihte Kanten, das sich der Umleimer losen konnte.

Verwenden Sie das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden.

Verwenden Sie das Gerät nicht zum Reinigen von Lackierten oder kunststoffbeschichteten Oberflächen wie z. B. Kuchen- und Wohnmöbeln, Turen oder Parkett.

Anwendung des Zubehörs

Bodendüse

Die Bodendüse eignet sich für die Reinigung von abwaschbaren Bodenbelägen, z. B. Steinboden, Fliesenund PVC-Böden zugemesselt Holzböden wie Parkett und Laminat.

ACHTUNG

Schaden durch Dampfeinwirkung

Hitze und Dampfeinwirkung können zu Schäden führen.

Prufen Sie vor der Anwendung die Hitzebestandigkeit und Dampfauswirkung an einer unauffälligen Stelle mit kleinster Dampfmenge.

Bedampfen Sie versiegelte Holzböden mit der voreingestalten Holzstufe und verharren Sie nie zu lang auf ein und derselben Stelle.

Hinweis

Reinigungsmittelrückstände oder Pflegeemulsionen auf der zu reinigenden Fläche können bei der Dampfreinigung zu Schlieren führen, die bei mehrmaliger Anwendung aber verschwinden.

△VORSICHT

Verbrennungen am Fuß

Die Bodendüse / das Bodentuch erhitzt sich beim Bedampfen.

Beim Abziehen des Bodentuchs kann heiBes Wasser abtropfen.

Die Bodendüse / das Bodentuch nur mit geeignetem Schuhwerk betreiben und abnehmer.

1. Bodentuch an Bodendüse befestigen.

a Bodentuch mit den Klettbändern nach oben auf den Boden legen.

b Bodendüse mit leichtem Druck auf das Bodentuch stellen.

Abbildung D

Das Bodentuch haftet durch die Klettbefestigung selbstätig an der Bodendüse.

Mikrofaserbodentuch

Das Mikrofaserbodentuch eignet sich für die Reinigung von Steinböden, Fliesen und PVC-Böden sowie versiegelten Holzböden wie Parkett und Laminat. Ebenfalls eignet sich das Mikrofaserbodentuch für die Auffrischung von Teppichen in Verbindung mit dem Teppichgleiter.

Abrasivbodentuch

Das Abrasivbodentuch eignet sich für die Reinigung von unempfindlichen Böden wie Fliesen oder Stein.

ACHTUNG

Beschädigung von Bodenbelägen

Das Abrasivbodentuch kann empfindliche Bodenbläge bzw. Oberflächen beschädigen.

Das Abrasivbodentuch nicht für die Reinigung von Holzoberflächen verwenden.

Das Abrasivtuch nicht mit dem Teppichgleiter verwenden.

Bodentuch abnehmen

1. Einen Fuß auf die Fußlasche des Bodentuchs stellen und die Bodendüse nach oben haben.

Abbildung D

Hinweis

Zu Beginn ist das Klettband des Bodentuchs noch sehr stark und lasst sich ggf. schwer von der Bodendüse entfern. Nach mehrmaligem Gebrauch und nach dem Waschen des Bodentuchs lasst sich theses gut von der Bodendüse entfernen und hat die optimale Haftung erreicht.

Bodendüse vom Grundgerät abnehmer

ACHTUNG

Sachschaden durch Geräteinstabilität

Durch die Abnahme der Bodendüse wird das Gerät instabil, kann umkippen und darauf Gerät und Bodenbelag beschädigen.

Nehmen Sie die Bodendüse nach der Montage nicht mehr vom Grundgerät ab.

Nehmen Sie die Bodendüse nur ab, wenn das Gerät zu Servicezwecken versendet wird.

1. Schalter-Aus drucken

Abbildung S

1. Netzstecker aus der Steckdoseziehen.

Abbildung T

1. Wassertank entleeren.

Abbildung U

1. Gerät am Griff festhalten.

2. Entriegelungstaste der Bodendüse betätigten.

3. Die Bodendüse liegt sich vom Gerät und kann ent-nommen werden.

Abbildung W

1. Gerat im liegenden Zustand sicher lagern.

Teppichgleiter

Mit dem Teppichgleiter können Teppiche aufgefristet werden.

ACHTUNG

Schaden an Teppichgleiter und Teppich

Verschmutzungen am Teppichgleiter, sowie Hitze und Durchfeuchtung können zu Schaden am Teppich führen.

Verwenden Sie den Teppichgleiter nur mit dem Mikrofasserbodentuch an der Bodendüse.

Reinigen Sie bei der Verwendung des Teppichgleiters nur mit der zugehörigen Dampfstufe (siehe Displayanzeige am Handgriff, Bodenbelagssymbol Teppich -mittlere Dampfstufe).

Prufen Sie zudem vor der Anwendung die Hitzebestandigkeit und Dampfauswirkung auf den Teppich an einer unauffälligen Stelle mit kleinster Dampfmenge.

Beachten Sie die Reinigungshinweise des Teppichherstellers.

Stellen Sie sicher, dass der Teppich vor Anwendung des Teppichgleiters abgesaugt und Flecken entfernt werden.

Entfernen Sie vor der Anwendung und nach Betriebspausen durch Abdampfen in einen Abfluss (ohne Bodentuch / mit Zubehör) mögliche Wasseransamm-lungen (Kondensat) im Gerät.

Richten Sie den Dampf nicht kontinuierlich auf eine Stelle (maximal 5 Sekunden), um eine starke Befeuchtung und das Risiko von Beschädigungen durch Temperaturinwirkung zu vermeiden.

Verwenden Sie den Teppichgleiter nicht auf hochflorigen Teppichen.

Teppichgleiter an Bodendüse befestigen

1. Bodentuch an Bodendüse befestigen, siehe Kapitel Bodendüse.

Abbildung D

1. Bodendüse mit leichtem Druck in den Teppichgleiter hineingleiten und einrasten halten.

Abbildung E

1. Mit der Teppichreinigung beginnen.

Teppichgleiter von Bodendüse abnehmen

△VORSICHT

Verbrennungen am Fuß

Der Teppichgleiter kann sich beim Bedampfen erhitzen. Den Teppichgleiter nicht barfu oder mit offenen Sandalen betreiben und abnehmer.

Den Teppichgleiter nur mit geeignetem Schuhwerk betrieben und abnehmer.

1. Die Lasche des Teppichgleiters mit der Schuhspitzen nach unten drücken.

2. Die Bodendüse nach oben haben.

Abbildung E

Pflege und Wartung

Wassertank leeren

ACHTUNG

Geräteschaden durch Wasserläulnis

Wenn das Gerät länger als 2 Monate nicht in Betrieb genommen wird, kann das Wasser im Tank faulen.

Wassertank vor Betriebspausen leeren.

1. Schalter-Aus drucken.
   Das Gerat ist ausgeschaltet.
2. Den Netzstecker aus der Steckdoseziehen.

3. Tankdeckel entnehmen.

4. Den Wassertank leeren.

Die Kartusche kann darauf im Wassertank bleiben.

Abbildung U

Entkalkungskartusche austauschen

ACHTUNG

Geräteschäden und verkürzte Lebensdauer

Die Nichteinhaltung der Austauschintervalle (Anzeige Kontrollampe) der Entkalkungskartusche kann zu Geräteschäden führen und verkurzt die Lebensdauer des Geräts.

Austauschintervalle (Anzeige Kontrollampe) einhalten.

Hinweis

Die Austauschintervalle hangen von der ortlichen Wasserhärte ab. Gebiete mit hartem Wasser (z. B. III/IV) haben ein higheres Austauschinterval, als Gebiete mit weichem Wasser (z. B. I/II).

Kontrollampenanzeige bei Ende der Laufzeit

Der erforderliche Austausch der Entkalkungskartusche wird folgendermaßen über die "Kontrollampe Entkalkungskartusche" angezeigt:

• 2 Stunden vor Ablauf der Laufzeit blinkt die Kontrollampe.

Abbildung R

1 Stunde vor Ablauf der Laufzeit blinkt die Kontrollampe deutlich schneller.
- Ist die Laufzeit der Entkalkungskartutsche erschöft, leuchtet die Kontrollampe genauso wie das LED-Band am Gerät konstant rot. Die Bodenbelagssymbole am Handgriff leuchten nicht. Die Pumpe schaltet sich selbsttätig ab (kein Wasserdampf) um ein Geräteschaden zu vermeiden.

Entkalkungskartusche einsetzen

ACHTUNG

Geräteschaden

Durch das Wiedereinsetzen der verbrauchten Entkalkungskartusche kann das Gerat beschädigt werden. Sorgfällig arbeiten, um ein Verwechseln der Kartuschen zu vermeiden.

Einbauhinweis

Beim 1. Dampfen nach Entnahme und Wiedereinsetzen der Entkalkungskartusche kann das Dampfbild schwach oder unregelmäßig sein und es konnen einzeln Wassertropfen austreten. Das Gerät besteht eine kurze Einlaufzeit, in der sich die Entkalkungskartusche mit Wasser füllt. Die ausströmende Dampfmenge nimmt stetig zu, bis nach ca. 30 Sekunden die maximale Dampfmenge erreicht ist.

Hinweis

Durch die Entnahme des Wassertanks kann die Entkalkungskartusche better entnommen und wieder eingesetzt werden.

1. Den Schalter-Aus drucken.
   Das Gerat ist ausgeschaltet.
2. Tankdeckel entnehmen.
3. Die Entkalkungskartusche entnehmer.
4. Neue Entkalkungskartusche einsetzen und andrücken bis sie fest sitzt.
5. Den Schalter-Ein drucken.

Das Gerät ist eingeschaltet.

1. Die RESET-Taste 4 Sekunden gedrück halten. Die Kontrollampe "Austausch Entkalkungskartusche" erlischt und die Laufzeit der Entkalkungskartusche beginnnt neu.

Abbildung Q

1. Das Gerät aufheizen halten.

2. Den Dampfhebel ca. 30 Sekunden gedrück halten, um die Entkalkungskartusche zu entlüften.

Wasserhärte einstellen

ACHTUNG

Geräteschaden durch Verkalkung

Ohne eingesetzte Entkalkungskartusche und bei falsch eingesellter Wasserhärte kann das Gerät verkalien. Immer mit Entkalkungskartusche arbeiten.

Gerät auf die örtliche Wasserhärte einstellen.

Gerät vor Einsatz in einem Gebiet mit anderer Wasserhärte (z. B. nach Umzug) auf die aktuelle Wasserhärte einstehen.

Hinweis

Das Wasserwirtschaftsm oder die Stadtwerke geben Auskunft über die Härte des Leitungswassers.

Die Wasserhärte wird über die RESET-Taste eingestellt. Die Wasserhärteeinstellung bleibt so lange gespeichert, bis eine neue Einstellung (z. B. nach einem Umzug) vorgenommen wird. Das Gerät ist werkseitig auf die höchste Wasserhärte (Stufe IV) eingestellt. Das Gerät zeigt die eingestellte Wasserhärte mit Blinkimpulsen an. Wasserhärtestufen und Blinkimpulse

Härtebe-reich		°dH mm	mol/l Anzahl	Blinkim-pulse	Abstand Blinkimpul-se
I	weich 0-7 0	-1,3 1x 4	Sekunden
II	mittel	7-14	1,3-2,5	2x
III	hart 14-21	2,5-3,8	3x
IV	sehr hart	>21 >3,8	4x

Hinweis

Die Antikalkwirkung der Entkalkungskartusche aktiviert sich, sobald der Tank mit Wasser gefüllt und das Gerät in Betrieb genommen wird. Kalk im Wasser wird durch das Granulat in der Entkalkungskartusche aufgenommen. Eine zusätzliche Entkalkung ist nicht erforderlich.

Hinweis

Das Granulat in der Kartusche kann sich nach Wasserkontakt farblich verändern, das hangt mit dem Mineralstoffgehalt im Wasser zusammen. diese Verfürbung ist unbedenklich und hat keinen negativen Einfluss auf das Gerät, Reinigungsrarbeiten oder die Funktionseise der Entkalkungskartusche.

Hinweis

Während der Einstellung nicht länger als 15 Sekunden pausieren, da das Gerät sich sonst automatisch auf die zuletzt gewährte Wasserhärte bzw. bei Erstinbetriebnahme auf die höchste Wasserhärte einstellt.

1. Den Netzstecker einstecken.
2. Sicherstellen, dass das Gerät ausgeschaltet ist.
3. RESET-Taste gedrück halten und das Gerät einschalten.

Abbildung Q

Nach ca. 2 Sekunden blinkt die Kontrollampe und signalisiert über die Anzahl der Impulse die aktuelle Einstellung der Wasserhärte.

1. RESET-Taste loslassen.
   Das Gerat befindet sich laut Werkseinstellung in der Wasserhärtestufe IV,ecause blinkt die Kontrollampe 4 mal hintereinander.
2. Durch mehrmaliges Drucken der RESET-Taste wechselt man durch die verschiedene Wasserhär-

te-Stufen bis die gewünschte Wasserhärtestufe erreicht ist.

1. Ist die gewünschte Wasserhärte-Stufe erreicht, RESET-Taste 3 Sek. dauerhaft gedrückt halten um die ausgewählte Wasserhärtestufen zu speichern.

Als Bestätigung der Speicherung leuchtet die Kontrollampe für die Wasserhärte auf.

Pflege des Zubehörs

(Zubehor - je nach Lieferumfang)

Hinweis

Die Mikrofasertücher sind nicht für den Trockner geeignet.

Hinweis

Zum Waschen der Tücher die Hinweise auf dem Waschetikett beachten. Keinen Weichspüler verwenden, damit die Tücher den Schmutz gut aufnahmen können.

1. Bodentücher bei maximal 60^ in der Waschmaschine waschen.

Abnahme des Handgriffs

ACHTUNG

Geräteschaden

Die Bauteile des Handgriffs konnen durch eine ständige Abnahme beschädigt werden.

Handgriff nach dem Zusammenbau nicht mehr vom Grundgerät abnehmer.

Die Abnahme des Handgriffs vom Grundgerätarf nur erfolgen, wenn das Gerät zu Servicezwecken versendet wird.

Hilfe bei Störungen

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben konnen. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sichitte an den autorisierten Kunden.

WARNUNG

Stromschlag- und Verbrennungsgefahr

Solange das Gerät an das Stromnetz angeschlossen oder noch nicht abgekühlt ist, ist die Störungsbehebung gefährlich.

Ziehen Sie den Netzstecker.

Lassen Sie das Gerät abkühlen.

Kein / weniger DampfTOTz ausreichend Wasser im Tank

Entkalkungskartusche wurde nicht oder falsch eingesetzt.

• Entkalkungskartusche einsetzen und / oder überprüfen, ob die Entkalkungskartusche fest im Tank sitzt ggf. nochmals andrücken.

Entkalkungskartusche wurde während der Wasserbefüllung entnommen und / oder eine neue Entkalkungskartusche wurde eingesetzt

• Entkalkungskartusche während der Befüllung immer im Wassertank halten.
• Dampfhebel dauerhaft gedrückt halten. Nach ca. 30 Sekunden erfolgt die volte Dampfleistung.

Rote Kontrollampe "Austausch Entkalkungskartusche" blinkt ansonsten Funktioniert das Gerä einwandfrei

Laufzeit der Entkalkungskartusche endet bald.

• Neue Entkalkungskartusche einsetzen siehe Kapitel Entkalkungskartusche austauschen.

Kein Dampf trotz ausreichend Wasser im Tank, zudem leuchtet die Kontrollampe wie auch die LED-Betriebsanzeige am Gerät konstant rot, die Bodenbelagssymbole am Handgriff leuchten nicht Laufzeit der Entkalkungskartusche ist zu Ende

• Neue Entkalkungskartusche einsetzen siehe Kapitel Entkalkungskartusche austauschen.
• Falls bereits eine neue Entkalkungskartusche eingesetzt wurde und der Fehler dennoch auftritt, wurde wahrscheinlich die RESET-Taste nach dem Austausch der Entkalkungskartusche nicht gedrückt. RESET-Taste nach Einsetzen der Entkalkungskartusche 4 Sekunden drücken, siehe Kapitel Entkalkungskartusche austauschen.

Technische Daten

Elektrischer Anschluss
Spannung	V	220-240
Phase ~ 1
Frequenz Hz 50-60
Schutzart IPX4
Schutzklasse I
Leistungsdaten Gerät
Heizleistung W 1600
Aufheizzeit Sekun-		30
	den
Dauerdampfen g/min 40
Füllmenge
Wassertank	I	0,5
Maße und Gewichte
Gewicht (ohne Zubehör)	kg	3,1
Länge	mm	314
Breite	mm	207
Höhe	mm	1185

Technische Änderungen vorbehalten.

Contents

Handgreep beveiling gegen schuren gegen de wand

Stoomhendel

For Bilder, se bildsdan. Bild A

Montera handtagsskenan

Dra ut nätkontakten.

Lat apparaten svalna.

Fyll vanntanken direkte pa apparatet

Aktuelle oplysninger om indholdsstoffer vindes pa: www.kaercher.de/REACH

1. LED-driftsindikatoren blinker rdt.

Figur M

1. After ca. 30 sekunder lyser LED-driftsinikatoren konstant gront.

Figur N

Tryk konstant pa damparmen. After ca. 30 sekunder kommt den fulde dampydelse.

www.kaercher.de/REACH

Piederumi un rezervesyalas

Registieren Sie Ihr Produkt und profitieren Sie von denen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns ihre Meinung.
