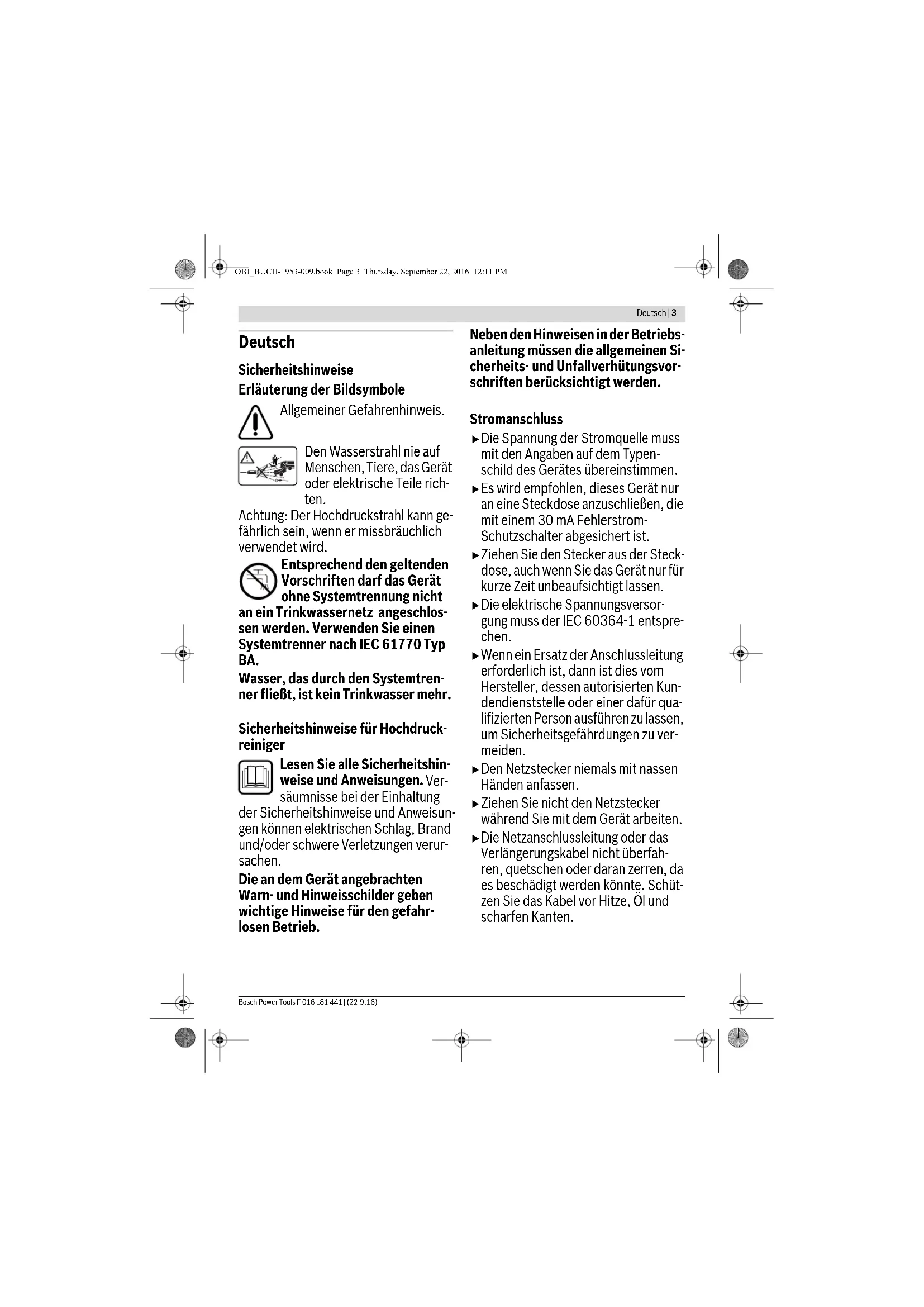

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I OBJ_BUCH-1953-009.book Page 2 Thursday, September 22, 2016 12:11 PMDeutsch | 3 Bosch Power Tools F 016 L81 441 | (22.9.16) Deutsch Sicherheitshinweise Erläuterung der Bildsymbole Allgemeiner Gefahrenhinweis. Den Wasserstrahl nie auf Menschen, Tiere, das Gerät oder elektrische Teile rich- ten. Achtung: Der Hochdruckstrahl kann ge- fährlich sein, wenn er missbräuchlich verwendet wird. Entsprechend den geltenden Vorschriften darf das Gerät ohne Systemtrennung nicht an ein Trinkwassernetz angeschlos- sen werden. Verwenden Sie einen Systemtrenner nach IEC 61770 Typ BA. Wasser, das durch den Systemtren- ner fließt, ist kein Trinkwasser mehr. Sicherheitshinweise für Hochdruck- reiniger Lesen Sie alle Sicherheitshin- weise und Anweisungen. Ver- säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisun- gen können elektrischen Schlag, Brand und/oder schwere Verletzungen verur- sachen. Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahr- losen Betrieb. Neben den Hinweisen in der Betriebs- anleitung müssen die allgemeinen Si- cherheits- und Unfallverhütungsvor- schriften berücksichtigt werden. Stromanschluss

Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Gerätes übereinstimmen.

Es wird empfohlen, dieses Gerät nur an eine Steckdose anzuschließen, die mit einem 30 mA Fehlerstrom- Schutzschalter abgesichert ist.

Ziehen Sie den Stecker aus der Steck- dose, auch wenn Sie das Gerät nur für kurze Zeit unbeaufsichtigt lassen.

Die elektrische Spannungsversor- gung muss der IEC 60364-1 entspre- chen.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller, dessen autorisierten Kun- dendienststelle oder einer dafür qua- lifizierten Person ausführen zu lassen, um Sicherheitsgefährdungen zu ver- meiden.

Den Netzstecker niemals mit nassen Händen anfassen.

Ziehen Sie nicht den Netzstecker während Sie mit dem Gerät arbeiten.

Die Netzanschlussleitung oder das Verlängerungskabel nicht überfah- ren, quetschen oder daran zerren, da es beschädigt werden könnte. Schüt- zen Sie das Kabel vor Hitze, Öl und scharfen Kanten. OBJ_BUCH-1953-009.book Page 3 Thursday, September 22, 2016 12:11 PM4 | Deutsch F 016 L81 441 | (22.9.16) Bosch Power Tools

Benutzen Sie das Gerät nicht wenn das Netzkabel oder wichtige Teile, wie Hochdruckschlauch, Sprühpistole oder Sicherheitseinrichtungen be- schädigt sind.

Achtung: Nicht vorschriftsmäßige Verlängerungskabel können gefähr- lich sein.

Bei Verwendung eines Verlänge- rungskabels müssen Stecker und Kupplung wasserdichter Ausführung sein. Das Verlängerungskabel muss einen Leiterquerschnitt gemäß den Vorgaben in der Betriebsanleitung ha- ben und gegen Spritzwasser ge- schützt sein. Die Steckverbindung darf nicht im Wasser liegen.

Wenn Stecker am Stromversorgungs- oder Verlängerungskabel gewechselt werden, muss Spritzwasserschutz und mechanische Stabilität erhalten bleiben. Wasseranschluss

Beachten Sie die Vorschriften lhres Wasserversorgungsunternehmens.

Die Verschraubung aller Anschluss- schläuche muss dicht sein.

Verwenden Sie nur einen verstärkten Schlauch mit einem Durchmesser von 12,7 mm (1/2").

Das Gerät sollte niemals ohne Rück- strömventil an eine Trinkwasserver- sorgung angeschlossen werden. Was- ser, welches durch das Rückströmventil geflossen ist, wird als nicht mehr trinkbar erachtet.

Der Hochdruckschlauch darf nicht be- schädigt sein (Berstgefahr). Ein be- schädigter Hochdruckschlauch muss unverzüglich ausgetauscht werden. Es dürfen nur vom Hersteller empfoh- lene Schläuche und Verbindungen verwendet werden.

Hochdruckschläuche, Armaturen und Kupplungen sind für die Sicherheit des Gerätes wichtig. Verwenden Sie nur durch den Hersteller empfohlene Schläuche, Armaturen und Kupplun- gen.

Am Wasseranschluss darf nur saube- res oder gefiltertes Wasser verwen- det werden. Verwendung

Das Gerät mit dem Zubehör ist vor Be- nutzung auf ordnungsgemäßen Zu- stand und Betriebssicherheit zu über- prüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden.

Richten Sie den Wasserstrahl nicht auf sich oder andere, um Kleidung oder Schuhwerk zu reinigen.

Es dürfen keine lösungsmittelhaltigen Flüssigkeiten, unverdünnte Säuren, Azeton oder Lösungsmittel ein- schließlich Benzin, Farbverdünner und Heizöl angesaugt werden, da de- ren Sprühnebel hoch entzündlich, ex- plosiv und giftig sind.

Beim Einsatz des Gerätes in Gefahr- bereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvor- schriften zu beachten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt.

Das Gerät muss einen standfesten Untergrund haben. OBJ_BUCH-1953-009.book Page 4 Thursday, September 22, 2016 12:11 PMDeutsch | 5 Bosch Power Tools F 016 L81 441 | (22.9.16)

Nur vom Gerätehersteller empfohle- ne Reinigungsmittel verwenden. Die Anwendungs-, Entsorgungs- und Warnhinweise des Herstellers beach- ten.

Alle stromführenden Teile im Arbeits- bereich müssen spritzwasserge- schützt sein.

Der Auslösehebel der Sprühpistole darf bei Betrieb nicht in Stellung „ON“ festgeklemmt werden.

Tragen Sie geeignete Schutzkleidung gegen Spritzwasser. Benutzen Sie das Gerät nicht in Reichweite von Per- sonen, es sei denn diese tragen Schutzkleidung.

Tragen Sie wenn nötig geeignete Schutzausrüstung (PSA) gegen Spritzwasser, z. B. Schutzbrille, Staubschutzmaske etc., um sich vor Wasser, Partikeln und/oder Aeroso- len zu schützen, die von Gegenstän- den reflektiert werden.

Hoher Druck kann Objekte zurück prallen lassen. Tragen Sie wenn nötig eine geeignete persönliche Schutz- ausrüstung, z. B. eine Schutzbrille.

Zur Vermeidung von Beschädigungen durch den Hochdruckstrahl Fahrzeu- greifen/Ventile nur mit einem Min- destabstand von 30 cm reinigen. Ers- tes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Ventile sind lebens- gefährlich.

Asbesthaltige und andere Materiali- en, die gesundheitsgefährdende Stof- fe enthalten, dürfen nicht abgespritzt werden.

Die empfohlenen Reinigungsmittel nicht unverdünnt verwenden. Die Produkte sind insofern sicher, da sie keine Säuren, Laugen oder umwelt- schädigende Stoffe enthalten. Wir empfehlen, die Reinigungsmittel für Kinder unzugänglich aufzubewahren. Bei Kontakt des Reinigungsmittels mit den Augen sofort gründlich mit Was- ser ausspülen, bei Verschlucken so- fort einen Arzt konsultieren.

Verwenden Sie den Hochdruckrei- niger nie ohne Filter, mit schmutzi- gem Filter oder mit beschädigtem Filter. Bei Verwendung des Hoch- druckreinigers ohne Filter oder mit schmutzigem oder beschädigtem Fil- ter erlischt die Gewährleistung.

Metallteile können nach längerem Ge- brauch heiß werden. Wenn notwen- dig, Schutzhandschuhe tragen.

Bei schlechten Wetterbedingungen insbesondere bei einem aufziehen- den Gewitter nicht mit dem Hoch- druckreiniger arbeiten. Bedienung

Die bedienende Person darf das Ge- rät nur bestimmungsgemäß verwen- den. Die örtlichen Gegebenheiten sind zu berücksichtigen. Beim Arbei- ten bewusst auf andere Personen achten, insbesondere Kinder.

Das Gerät darf nur von Personen be- nutzt werden, die in der Benutzung und Handhabung unterwiesen sind oder einen Nachweis erbringen kön- nen, dass sie das Gerät bedienen kön- nen. Das Gerät darf nicht von Kindern oder Jugendlichen betrieben werden. OBJ_BUCH-1953-009.book Page 5 Thursday, September 22, 2016 12:11 PM6 | Deutsch F 016 L81 441 | (22.9.16) Bosch Power Tools Beaufsichtigen Sie Kinder und stellen Sie sicher, dass diese nicht mit dem Gerät spielen.

Dieses Gerät kann von Personen mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wis- sen benutzt werden, sofern sie beauf- sichtigt oder bezüglich dem sicheren Umgang mit dem Gerät eingewiesen wurden und die damit verbundenen Gefahren verstehen.

Das Gerät darf nie unbeaufsichtigt ge- lassen werden, wenn es eingeschaltet ist.

Der aus der Hochdruckdüse austre- tende Wasserstrahl erzeugt einen Rückstoß. Deshalb Sprühpistole und Sprühlanze fest mit beiden Händen halten. Transport

Vor dem Transport das Gerät aus- schalten und sichern. Wartung

Schalten Sie das Gerät vor allen Reini- gungs- und Wartungsarbeiten und dem Wechsel von Zubehör aus. Zie- hen Sie den Stecker, wenn das Gerät mit Netzspannung betrieben wird.

Instandsetzungen dürfen nur durch autorisierte Bosch-Kundendienst- werkstätten durchgeführt werden. Zubehör und Ersatzteile

Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Herstel- ler freigegeben sind. Original-Zube- hör und Original-Ersatzteile gewähr- leisten den störungsfreien Betrieb des Gerätes. Symbole Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und si- cherer zu gebrauchen. Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt für die Reinigung von Flächen und Ob- jekten im Außenbereich, für Geräte, Fahrzeuge und Boote, sofern das entsprechende Zubehör, wie z. B. von Bosch frei- gegebene Reinigungsmittel, verwendet werden. Der bestimmungsgemäße Gebrauch bezieht sich auf eine Um- gebungstemperatur zwischen 0 °C und 40 °C. Dieses Produkt ist nicht für den gewerblichen Einsatz geeig- net. Symbol Bedeutung Bewegungsrichtung Gewicht Ein Aus Lo Niedriger Druck Hi Hoher Druck Zubehör OBJ_BUCH-1953-009.book Page 6 Thursday, September 22, 2016 12:11 PMDeutsch | 7 Bosch Power Tools F 016 L81 441 | (22.9.16) Technische Daten Geräusch-/Vibrationsinformation Montage und Betrieb Inbetriebnahme Zu Ihrer Sicherheit Achtung! Vor Wartungs- oder Reinigungsar- beiten das Gerät ausschalten und den Netzste- cker ziehen. Gleiches gilt, wenn das Stromka- bel beschädigt, angeschnitten oder verwickelt ist. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU- Länder 220 V, 240 V je nach Ausführung). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle. Hochdruckreiniger AQT 35-12/ AQT 35-12+ AQT 37-13/ AQT 37-13+ AQT 40-13 Sachnummer 3 600 HA7 1.. 3 600 HA7 2.. 3 600 HA7 5.. Nennaufnahme kW 1,5 1,7 1,9 Temperatur Zulauf max. °C 40 40 40 Wassermenge Zulauf min. l/min 5,8 6,2 6,6 Zulässiger Druck MPa 12 13 13 Nenndruck MPa 8 99 Durchfluss l/min 5 5,5 6 Maximaler Eingangsdruck MPa 1 11 Autostop-Funktion

Gewicht entsprechend EPTA-Procedure 01:2014 kg 6,65/8,12 7,83/8,82 8,9 Schutzklasse /II /II /II Seriennummer Siehe Seriennummer (Typenschild) am Hochdruckreiniger Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An- gaben variieren. Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auf- treten. Bei Netzimpedanzen kleiner als 0,153 Ohm sind keine Störungen zu erwarten. Geräuschemissionswerte ermittelt entsprechend EN 60335-2-79. 3 600 ... HA7 1.. HA7 2.. HA7 5.. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel Schallleistungspegel Unsicherheit K Gehörschutz tragen! dB(A) dB(A)

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60335-2-79: Schwingungsemissionswert a

=4,7 =1,5 Handlungsziel Bild Seite Lieferumfang 1 259–260 Griff nach unten klappen

Lanze an Sprühpistole anschließen

Hochdruckschlauch/Sprühpistole anschließen

Düsen aufstecken 5 263–265 Wasseranschluss

Düsenstrahl einstellen

Spülmittelflasche anschließen

Lagerung der Pistole/Lanze/ Düse während der Bedienung

Schlauch in den Schlauchhalter einsetzen

Handlungsziel Bild Seite OBJ_BUCH-1953-009.book Page 7 Thursday, September 22, 2016 12:11 PM8 | Deutsch F 016 L81 441 | (22.9.16) Bosch Power Tools Wenn Sie beim Betrieb des Hochdruckreinigers ein Verlänge- rungskabel benutzen wollen, sind folgende Leiterquerschnit- te erforderlich: – 1,5 mm

bis max. 20 m Länge – 2,5 mm

bis max. 50 m Länge Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutz- leiter Ihrer elektrischen Anlage verbunden ist. In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch Service-Vertretung. VORSICHT: Nicht vorschriftsmäßige Verlänge- rungskabel können gefährlich sein. Verlänge- rungskabel, Stecker und Kupplung müssen wasserdichte, für den Außenbereich zugelas- sene Ausführungen sein. Kabelverbindungen sollten trocken sein und nicht auf dem Boden liegen. Zur Erhöhung der Sicherheit, benutzen Sie einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA. Dieser FI- Schalter sollte vor jeder Benutzung überprüft werden. Wenn die Anschlussleitung beschädigt ist, darf sie nur von ei- ner autorisierten Bosch-Werkstatt repariert werden. Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker mit dem Verlängerungska- bel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden. Beachten Sie, dass dieses Gerät nicht ohne Wasser laufen darf. Betrieb Einschalten Den Wasserschlauch (nicht mitgeliefert) mit dem Wasseran- schluss und dem Gerät verbinden. Stellen Sie sicher, dass der Netzschalter in Stellung „0“ steht und schließen Sie das Gerät an die Steckdose an. Den Wasserhahn öffnen. Die Einschaltsperre (hinterer Schalter an dem Pistolengriff) betätigen, um den Abzug freizugeben. Den Abzug ganz durchdrücken, bis das Wasser gleichmäßig fließt und sich kei- ne Luft mehr im Gerät und im Hochdruckschlauch befindet. Den Abzug loslassen. Die Einschaltsperre (vorderer Schalter an dem Pistolengriff) betätigen. Drehen Sie den Netzschalter. Die Sprühpistole nach unten richten. Die Einschaltsperre betätigen, um den Abzug freizu- geben. Den Abzug ganz durchdrücken. Autostop-Funktion Das Gerät schaltet den Motor ab, sobald der Abzug am Pisto- lengriff losgelassen wird. Arbeitshinweise Allgemeines Stellen Sie sicher, dass der Hochdruckreiniger auf ebenem Untergrund steht. Gehen Sie mit dem Hochdruckschlauch nicht zu weit nach vorne bzw. ziehen Sie den Hochdruckreiniger nicht am Schlauch. Dies kann dazu führen, dass der Hochdruckreiniger nicht mehr sicher steht und umfällt. Knicken Sie den Hochdruckschlauch nicht und fahren Sie nicht mit einem Fahrzeug darüber. Schützen Sie den Hoch- druckschlauch vor scharfen Kanten oder Ecken. Verwenden Sie die Rotationsdüse nicht zum Autowaschen. Warnung! Der „Patio Cleaner“ ist nur für die Verwendung auf ebenen Flächen geeignet! Verwenden Sie ihn nicht für Trep- pen und vertikale Flächen. Berühren Sie niemals die Rotati- onsdüse, wenn diese in Betrieb ist! Arbeitshinweise für das Arbeiten mit Reinigungs- mitteln Verwenden Sie nur Reinigungsmittel, die ausdrücklich für Hochdruckreiniger geeignet sind. Wir empfehlen im Sinne des Umweltschutzes Reinigungsmit- tel sparsam zu verwenden. Die auf dem Behälter angebrach- ten Empfehlungen zur Verdünnung beachten. Empfohlene Reinigungsmethode Schritt 1: Schmutz lösen Verwenden Sie die Hochdruck-Schaumdüse oder verwenden Sie die Schaumeinstellung der 3 in 1 Düse und dosieren Sie das Reinigungsmittel sparsam. Schritt 2: Schmutz entfernen Entfernen Sie den gelösten Schmutz mit hohem Druck. Hinweis: Beginnen Sie beim Reinigen senkrechter Flächen mit dem Schmutz-/Reinigungsmittel unten und arbeiten Sie sich nach oben. Beim Abspülen arbeiten Sie sich von oben nach unten. Verwendung an alternativen Wasserstellen Dieser Hochdruckreinger ist selbstansaugend und erlaubt das Ansaugen von Wasser aus Behältern oder natürlichen Quel- len. Es ist WICHTIG, dass der Bosch-Filter am Wassereingang gereinigt und eingesetzt ist und nur sauberes Wasser ange- saugt wird. Offene Tanks/Behälter und natürliche Gewässer Verwenden Sie das Selbst-Ansaugzubehör bestehend aus: – Ansaugsieb mit Rückschlagventil – 3 m verstärkter Saugschlauch – Universalkupplung zum Hochdruckreiniger Mit diesem Zubehör kann der Hochdruckreinger Wasser 0,5 m hoch über den Wasserspiegel ansaugen. Dies kann un- gefähr 15 Sekunden dauern. Tauchen Sie den 3 m Schlauch vollständig unter Wasser, um die Luft zu verdrängen. Schließen Sie den 3 m-Saugschlauch an den Hochdruckreiniger an und stellen Sie sicher, dass das Ansaugsieb unter Wasser bleibt. OBJ_BUCH-1953-009.book Page 8 Thursday, September 22, 2016 12:11 PMDeutsch | 9 Bosch Power Tools F 016 L81 441 | (22.9.16) Lassen Sie den Hochdruckreiniger mit abgenommener Sprühpistole laufen, bis Wasser gleichmäßig aus dem Hoch- druckschlauch fließt. Wenn nach 25 Sekunden noch kein Wasser austritt, schalten Sie aus und prüfen Sie alle Anschlüs- se. Wenn Wasser fließt, den Hochdruckreiniger ausschalten und zum Arbeiten die Sprühpistole und die Sprühlanze an- schließen. Es ist wichtig, dass Schlauch und Kupplungen von guter Qua- lität sind, dicht verbunden und die Dichtungen unbeschädigt und gerade eingelegt sind. Undichte Anschlüsse können das Ansaugen behindern. Wasserbehälter mit Entleerhahn Wenn der Hochdruckreiniger an einen Tank mit einem pas- senden Entleerhahn angeschlossen werden soll, muss zuerst ein Wasserschlauch (nicht mitgeliefert) am Hahn angeschlos- sen werden. Öffnen Sie den Hahn, um alle Luft aus dem Schlauch zu verdrängen und schließen Sie ihn dann an den Hochdruckreiniger an. Fehlersuche Symptome Mögliche Ursache Abhilfe Motor läuft nicht an Stecker nicht angeschlossen Stecker anschließen Steckdose defekt Andere Steckdose benutzen Sicherung hat ausgelöst Sicherung wechseln Verlängerungskabel beschädigt Ohne Verlängerungskabel versuchen Motorschutz hat angesprochen Den Motor 15 min abkühlen lassen Eingefroren Pumpe, Wasserschlauch oder Zubehör auftauen lassen Motor bleibt stehen Sicherung hat ausgelöst Sicherung austauschen Netzspannung nicht richtig Netzspannung prüfen, muss der Angabe auf dem Typenschild entsprechen Motorschutz hat angesprochen Den Motor 15 min abkühlen lassen Sicherung löst aus Sicherung zu schwach An einen Stromkreis anschließen, der passend zur Leistung des Hochdruckreinigers abgesichert ist Der Motor läuft, aber kein Druck vorhanden Düse teilweise verstopft Düse reinigen Motorgeräusch vorhanden aber keine Funktion Unzureichende Netzspannung Prüfen Sie, ob die Spannung des Stromnetzes den Angaben auf dem Typenschild entspricht. Zu niedrige Spannung wegen Ver- wendung eines Verlängerungskabels Prüfen Sie, ob das Verlängerungskabel geeignet ist Gerät wurde lange Zeit nicht benutzt Wenden Sie sich an den autorisierten Bosch Kundendienst Probleme mit der Autostop-Funktion Wenden Sie sich an den autorisierten Bosch Kundendienst Pulsierender Druck Luft im Wasserschlauch oder Pumpe Hochdruckreiniger mit offener Sprühpistole, offenem Wasserhahn und bei auf Niederdruck eingestellter Düse laufen lassen, bis ein gleichmäßiger Arbeitsdruck erreicht wird Wasserversorgung nicht korrekt Prüfen, ob der Wasseranschluss den Angaben in den technischen Daten entspricht. Die kleinsten Wasserschläuche die verwendet werden dürfen, sind 1/2" oder Ø 13 mm Wasserfilter verstopft Wasserfilter reinigen Wasserschlauch gequetscht oder ge- knickt Wasserschlauch gerade auslegen Hochdruckschlauch zu lang Hochdruckschlauch-Verlängerung abnehmen, max. Wasserschlauchlänge 7 m Druck gleichmäßig aber zu niedrig Hinweis: Bestimmtes Zubehör ver- ursacht einen niedrigen Druck Düse abgenutzt Düse auswechseln Start-/Stoppventil abgenutzt Abzug 5 mal schnell hintereinander betätigen OBJ_BUCH-1953-009.book Page 9 Thursday, September 22, 2016 12:11 PM10 | Deutsch F 016 L81 441 | (22.9.16) Bosch Power Tools Wartung und Service Wartung Vor allen Arbeiten am Gerät Netzstecker ziehen und Wasseranschluss lösen. Hinweis: Führen Sie die folgenden Wartungsarbeiten regel- mäßig aus, damit eine lange und zuverlässige Nutzung ge- währleistet ist. Untersuchen Sie das Gerät regelmäßig auf offensichtliche Mängel, wie lose Befestigung und verschlissene oder beschä- digte Bauteile. Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbe- schädigt und richtig angebracht sind. Führen Sie vor der Be- nutzung eventuell notwendige Wartungs- oder Reparaturar- beiten durch. Nach Gebrauch/Aufbewahrung Schalten Sie den Ein-Aus-Schalter aus und betätigen Sie den Abzug, um den Hochdruckschlauch zu entleeren. Das Äußere des Hochdruckreinigers mit Hilfe einer weichen Bürste und einem Lappen reinigen. Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden. Alle Verschmut- zungen entfernen, insbesondere die Lüftungsschlitze des Mo- tors reinigen. Lagerung nach Saisonende: Entleeren Sie alles Wasser aus der Pumpe, indem Sie den Motor einige Sekunden laufen las- sen und den Abzug betätigen. Keine anderen Gegenstände auf das Gerät stellen. Lagern Sie das Gerät in einer frostfreien Umgebung. Stellen Sie sicher, dass die Kabel während der Lagerung nicht eingeklemmt sind. Knicken Sie den Hochdruckschlauch nicht ab. Kundendienst und Anwendungsberatung www.bosch-do-it.com Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Luxemburg Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Der Motor läuft, aber Druck be- grenzt oder kein Arbeitsdruck Wasser nicht angeschlossen Wasser anschließen Filter verstopft Filter reinigen Düse verstopft Düse reinigen Der Hochdruckreiniger startet von alleine Pumpe oder Sprühpistole undicht Wenden Sie sich an den autorisierten Bosch Kundendienst Gerät ist undicht Pumpe ist undicht Geringe Wasserleckagen sind zulässig; Bei größeren Leckagen kontaktieren Sie den Kundendienst. Reinigungsmittel wird nicht angesaugt Justierbare Düse in Stellung Hochdruck Verwenden Sie die Hochdruck-Schaumdüse oder die Schaumeinstellung der 3 in 1 Düse Reinigungsmittel zu zähflüssig Mit Wasser verdünnen Der Hochdruckschlauch wurde verlängert Orignalschlauch anschließen Rückstände oder Verengung im Reinigungsmittelkreislauf Mit sauberem Wasser spülen und Verengung besei- tigen. Wenn das Problem weiter besteht das Bosch Service Center um Rat fragen. Symptome Mögliche Ursache Abhilfe OBJ_BUCH-1953-009.book Page 10 Thursday, September 22, 2016 12:11 PMEnglish | 11 Bosch Power Tools F 016 L81 441 | (22.9.16) Umweltschutz Umweltbelastende Chemikalien dürfen nicht in den Boden, ins Grundwasser, in Teiche, Flüsse etc. gelangen. Bei der Verwendung von Reinigungsmitteln die Angaben auf der Verpackung und die vorgeschriebene Konzentration ge- nau einhalten. Bei der Reinigung von Motorfahrzeugen die örtlichen Vor- schriften beachten: Es muss verhindert werden, dass abge- sprühtes Öl ins Grundwasser gelangt. Entsorgung Hochdruckreiniger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Hochdruckreiniger nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt ge- sammelt und einer umweltgerechten Wieder- verwertung zugeführt werden. Änderungen vorbehalten. English Safety Notes Explanation of symbols General hazard safety alert. Never direct the water jet at people, animals, the unit or electric components.

2000/14/EG: Gemessener Schallleistungspegel 90 dB(A), Unsicherheit K =1 dB, garantierter Schallleistungspegel 91 dB(A); Bewertungsverfahren der Konformität gemäß Anhang V. Produktkategorie: 27 AQT 40-13 2000/14/EG: Gemessener Schallleistungspegel 94 dB(A), Unsicherheit K =2 dB, garantierter Schallleistungspegel 96 dB(A); Bewertungsverfahren der Konformität gemäß Anhang V. Produktkategorie: 27 Technische Unterlagen bei: * en AQT 35-12/AQT 35-12+ 2000/14/EC: Measured sound power level 93 dB(A), uncertainty K =2 dB, guaranteed sound power level 95 dB(A); Con- formity assessment procedure in accordance with annex V. Product category: 27
