HASZNÁLATI ÚTMUTATÓ AQT 1512+ BOSCH

až do dĺžky max. 50 m Upozornenie: Ak používate pri práci predlžovaciu šnúru, musí byť táto vybavená – ako je to popísané v Bezpečnostných predpisoch – ochranným vodičom, ktorý je prostredníctvom zástrčky prepojený s ochranným vodičom Vášho elektrického zariadenia. V prípade pochybností prekonzultujte problém s vyučeným elektrikárom alebo s najbližším autorizovaným servisným strediskom Bosch. BUĎTE OPATRNÝ: Nevhodné predlžovacie šnúry, ktoré nezodpovedajú predpisom, môžu byť nebezpečné. Predlžovacia šnúra, zástrčka a spojka musia byť na používanie vo vonkajšom prostredí vyrobené vo vodotesnom vyhotovení, ktoré je schválené na používanie vo vonkajšom prostredí. Káblové spojky musia byť suché a nesmú ležať na zemi. Na zvýšenie bezpečnosti odporúčame používať ochranný spínač pri poruchových prúdoch (FI) s maximálnym chybovým prúdom 30 mA. Tento ochranný spínač treba pred každým použitím prekontrolovať. Keď je prívodná šnúra poškodená, smie sa zveriť do opravy len autorizovanému servisnému stredisku Bosch. Upozornenie pre produkty, ktoré sa vo veľkej Británii nepredávajú: UPOZORNENIE: Pre Vašu bezpečnosť je potrebné, aby bola zástrčka namontovaná na náradí, spojená s predlžovacou šnúrou. Spojenie predlžovacej šnúry musí byť chránené pred ostrekujúcou vodou, musí byť vyrobené z gumy, alebo musí byť potiahnuté gumou. Predlžovacia šnúra musí byť vybavená odľahčovacími prípravkami pri namáhaní na ťah. Pamätajte na to, že tento prístroj nemôže bežať bez vody. Používanie Zapnutie Vodovodnú hadicu (nie je súčasťou základnej výbavy produktu) spojte s vodovodnou prípojkou a s prístrojom. Zabezpečte, aby sa sieťový vypínač nachádzal v polohe „0“ a prístroj pripojte do zásuvky elektrickej siete. Otvorte vodovodný kohútik. Stlačte blokovanie zapnutia (zadný vypínač na pištoľovej rukoväti), aby ste uvoľnili spúšť. Spúšť stlačte celkom, až kým voda tečie rovnomerne, a v prístroji ani vo vysokotlakovej hadici sa nenachádzal žiaden vzduch. Uvoľnite spúšť. Stlačte blokovanie zapnutia (predný vypínač na pištoľovej rukoväti). Otočte sieťový vypínač Striekaciu pištoľ nasmerujte smerom dole. Stlačte blokovanie zapnutia, aby ste uvoľnili spúšť. Spúšť stlačte celkom. Funkcia Autostop Prístroj samočinne vypne motor, hneď ako sa uvoľní spúšť na pištoľovej rukoväti. Pokyny na používanie Všeobecné pokyny Zabezpečte, aby bol vysokotlakový čistič vždy postavený na rovnom podklade. Nechoďte s vysokotlakovou hadicou príliš ďaleko, resp. neťahajte prístroj za hadicu. Mohlo by to mať za následok to, že prístroj nebude spoľahlivo stáť a prevráti sa. Vysokotlakovú hadicu neprelamujte a neprechádzajte cez ňu motorovým vozidlom. Chráňte vysokotlakovú hadicu pred ostrými hranami a rohmi. Tlakovú rúrku s rotujúcim lúčom vody nepoužívajte na umývanie motorových vozidiel. Výstražné upozornenie! Patio Cleaners je určený len na používanie na rovných plochách! Nepoužívajte ho na schodoch ani za zvislých plochách. Nikdy sa nedotýkajte rotačnej dýzy, keď je v prevádzke! Pracovné pokyny pre prácu s čistiacimi prostriedkami Používajte len také čistiace prostriedky, ktoré sú výslovne vhodné pre vysokotlakový čistič. So zreteľom na ochranu životného prostredia Vám odporúčame, aby ste čistiace prostriedky používali úsporne. Dodržiavajte pokyny o riedení, uvedené na nádržke. Odporúčaná metóda čistenia Krok 1: Uvoľnenie nečistoty Použite vysokotlakovú penovú hadicu alebo použite nastavenie penenia 3 v dýze 1 a čistiaci prostriedok dávkujte úsporne. Krok 2: Odstránenie nečistoty Odstráňte uvoľnenú nečistotu vysokým tlakom. Upozornenie: Pri čistení začínajte so zvislými plochami s prostriedkom na odstraňovanie nečistoty/s čistiacim prostriedkom a postupujte smerom hore. Pri oplachovaní plochy postupujte zhora smerom dole. Používanie na alternatívnych miestach s vodou Tento vysokotlakový čistič je samonasávací a umožňuje nasávanie vody z nádrží alebo z prírodných zdrojov. Je DÔLEŽITÉ, aby bol na vstupe vody filter Bosch vyčistený a správne založený, aby sa nasávala len čistá voda. Otvorené nádrže/zásobníky a prírodné vodné zdroje Používajte samonasávacie príslušenstvo, ktoré tvoria: – nasávacie sito so spätným ventilom – 3 m dlhá zosilnená nasávacia hadica – univerzálna spojka na pripojenie k vysokotlakovému čističu OBJ_BUCH-1953-009.book Page 128 Thursday, September 22, 2016 12:11 PMSlovensky | 129 Bosch Power Tools F 016 L81 441 | (22.9.16) Pomocou tohto príslušenstva môže vysokotlakový čistič nasávať vodu do výšky 0,5 m nad hladinu vody. To môže trvať približne 15 sekúnd. Ponorte 3 m hadicu celkom do vody, aby ste z nej vytlačili vzduch. Nasuňte 3 m hadicu na vysokotlakový čistič a postarajte sa o to, aby nasávacie sito zostalo ponorené vo vode. Nechajte bežať vysokotlakový čistič s demontovanou striekacou pištoľou, až kým bude voda vytekať z vysokotlakovej hadice rovnomerne. Keď ani po 25 sekundách voda nevyteká, vypnite vypínač a skontrolujte všetky prípojky. Keď voda tečie, vysokotlakový čistič vypnite a pripojte striekaciu pištoľ a rozprašovaciu rúrku, aby ste mohli pracovať. Je dôležité, aby mala hadica i spojky dobrú kvalitu, spoje boli tesné a tesnenia nepoškodené a presne vložené. Netesné spoje môžu znemožniť nasávanie. Nádrž na vodu s vypúšťacím ventilom Keď sa má vysokotlakový čistič pripojiť na nádrž s vhodným vypúšťacím ventilom, treba najprv pripojiť na ventil hadicu na vodu (nie je súčasťou základnej výbavy). Otvorte ventil, aby ste z hadice vypudili všetok vzduch a potom ju pripojte k vysokotlakovému čističu. Hľadanie porúch Symptómy Možná príčina Odstránenie príčiny Motor sa nerozbehne Zástrčka nie je pripojená do zásuvky Zasuňte zástrčku do zásuvky Porucha v zásuvke Použite inú zásuvku Poistka vypadla Vymeňte poistku Predlžovacia šnúra je poškodená Pokúste sa zapnúť prístroj bez predlžovacej šnúry Motorový istič sa inicioval Nechajte motor 15 minút vychladnúť Prístroj zamrzol Nechajte čerpadlo, vodovodnú hadicu alebo príslušenstvo rozmraziť Motor zastavuje/zastavil Poistka vypadla Vymeňte poistku Sieťové napätie nie je správne Prekontrolujte napätie elektrickej siete, musí zodpovedať hodnote uvedenej na typovom štítku prístroja Motorový istič sa inicioval Nechajte motor 15 minút vychladnúť Vypadla poistka Poistka je príliš slabá Pripojte prístroj na iný prúdový okruh, ktorý je vhodne zaistený poistkou zodpovedajúcou výkonu vysokotlakového čističa Motor beží, ale tlak sa nevytvára Dýza je čiastočne upchatá Vyčistite dýzu Zvuk motora počuť, ale nefunguje Napätie siete je nedostatočné Prekontrolujte, či sieťové napätie zodpovedá údajom na typovom štítku Príliš nízke napätie spôsobené použitím nevhodnej predlžovacej šnúry Prekontrolujte, či je použitá vhodná predlžovacia šnúra Prístroj bol dlhší čas nepoužívaný Obráťte sa na autorizované servisné stredisko Bosch Problémy s funkciou Autostop Obráťte sa na autorizované servisné stredisko Bosch OBJ_BUCH-1953-009.book Page 129 Thursday, September 22, 2016 12:11 PM130 | Slovensky F 016 L81 441 | (22.9.16) Bosch Power Tools Údržba a servis Údržba Pred každou prácou na prístroji vytiahnite zástrčku prívodnej šnúry zo zásuvky a odpojte prívod vody. Upozornenie: Pravidelne vykonávajte nasledujúce práce na údržbe výrobku, aby ste zabezpečili jeho dlhodobé a spoľahlivé používanie. Náradie pravidelne kontrolujte, či nemá viditeľné poruchy, ako napr. uvoľnené spoje, alebo opotrebované prípadne poškodené súčiastky. Skontrolujte, či sú nepoškodené kryty a ochranné prvky a či sú správne namontované. Pred použitím vykonajte prípadne potrebnú údržbu alebo opravu produktu. Po použití/uskladnenie Zapnite vypínač a stlačte spúšť, aby ste vysokotlakovú hadicu vyprázdnili. Vonkajšok vysokotlakového čističa dôkladne vyčistite pomocou mäkkej kefy a vyutierajte ho nejakou handrou. Nesmiete používať vodu ani žiadne rozpúšťadlá a leštiace prostriedky. Odstráňte všetky nečistoty, predovšetkým tie, ktoré sa usadili na vzduchových štrbinách motora. Skladovanie po skončení sezóny Vyprázdnite vodu z čerpadla takým spôsobom, že necháte motor niekoľko sekúnd bežať a podržíte stlačenú spúšť. Neklaďte na tento elektrický prístroj žiadne iné predmety. Neskladujte prístroj v priestore, kde môže mrznúť. Zabezpečte, aby nebola sieťová šnúra počas uskladnenia produktu nejakým spôsobom zacviknutá. Vysokotlakovú hadicu nekrčte a nelámte. Servisné stredisko a poradenstvo pri používaní www.bosch-do-it.com Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Pulzujúci tlak Vo vodovodnej hadici alebo v čerpadle je vzduch Vysokotlakový čistič nechajte bežať s otvorenou striekacou pištoľou, otvoreným vodovodným kohútikom a s dýzou nastavenou na nízky tlak, kým sa dosiahne rovnomerný pracovný tlak Napájanie vodou nie je korektné Prekontrolujte, či vodovodná prípojka zodpovedá hodnotám uvedeným časti Technické údaje. Skontrolujte, či vodovodná prípojka zodpovedá údajom uvedeným v Technických údajoch. Najmenšie hadice, aké sa smú používať, musia mať priemer 1/2" alebo Ø 13 mm Vodný filter je upchatý Vyčistite vodný filter Vodovodná hadica je stlačená alebo prelomená Vodovodnú hadicu položte rovno Vysokotlaková hadica je príliš dlhá Odstráňte predĺženie vysokotlakovej hadice, max. dĺžka vodovodnej hadice je 7 m Tlak je rovnomerný, ale príliš nízky Poznámka: Určité príslušenstvo spôsobuje nízky tlak Dýza je opotrebovaná Dýzu vymeňte Ventil štart/stop je opotrebovaný Spúšť 5 stlačte rýchlo niekoľkokrát za sebou Motor beží, ale tlak je obmedzený, alebo sa pracovný tlak nevytvoril Voda nie je pripojená Pripojte prívod vody Filter je upchatý Vyčistite filter Dýza je upchatá Vyčistite dýzu Vysokotlakový čistič sa spúšťa sám od seba Čerpadlo alebo striekacia pištoľ sú netesné Obráťte sa na autorizované servisné stredisko Bosch Prístroj je netesný Čerpadlo je netesné Malé netesnosti sú prípustné. V prípade väčších netesností sa obráťte na autorizované servisné stredisko Čistiaci prostriedok sa nenasáva Nastaveiteľná dýza v polohe Vysoký tlak Použite vysokotlakovú penovú hadicu alebo použite nastavenie penenia 3 v dýze 1 Čistiaci prostriedok príliš hustý Zriediť vodou Vysokotlaková hadica bola predĺžená Pripojte originálnu hadicu V čistiacom okruhu sú zvyšky alebo zúžené miesto Vypláchnuť čistou vodou a odstrániť zúžené miesto Ak by problém pretrvával, obráťte sa na autorizované servisné stredisko Bosch. Symptómy Možná príčina Odstránenie príčiny OBJ_BUCH-1953-009.book Page 130 Thursday, September 22, 2016 12:11 PMMagyar | 131 Bosch Power Tools F 016 L81 441 | (22.9.16) Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch.sk Ochrana životného prostredia Chemikálie, ktoré zaťažujú životné prostredie, sa nesmú dostať do pôdy ani do spodnej vody, do rybníkov, do riek a pod. V prípade použitia čistiacich prostriedkov presne dodržiavajte údaje uvedené na obale a predpísané riedenie. Pri čistení motorových vozidiel dodržiavajte miestne predpisy: Treba zabrániť tomu, aby sa ostriekaný olej dostal do spodnej vody. Likvidácia Vysokotlakový čistič, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Neodhadzujte ručný vysokotlakový čistič do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektrických a elektronických výrobkoch a podľa jej aplikácií v národnom práve Vášho štátu sa musia už nepoužiteľné elektrické a elektronické prístroje zbierať separovane a dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Magyar Biztonsági előírások A szimbólumok magyarázata Általános tájékoztató a veszélyekről. Sohase irányítsa a vízsugarat emberekre, állatokra, magára a készülékre, vagy más elektromos alkatrészekre. Figyelem: A nagynyomású sugár veszélyes lehet, ha azt nem a rendeltetésének megfelelően használják. A berendezést az érvényes előírásoknak megfelelően sohasem szabad egy rendszerleválasztó nélkül az ivóvíz hálózatra csatlakoztatni. Használjon az IEC 61770 előírásainak megfelelő BA típusú rendszerleválasztót. Az a víz, amely keresztülfolyik a rendszerleválasztón, már nem ivóvíz. Biztonsági útmutató a nagynyomású tisztítók számára Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. A készülékre felszerelt figyelmeztető és tájékoztató táblák a veszélymentes üzemhez szükséges fontos tájékoztatásokat tartalmaznak. A Kezelési Útmutatóban található szabályok mellett az általános biztonsági és balesetelhárítási előírásokat is be kell tartani. Áramcsatlakozás Az áramforrás feszültségének meg kell egyeznie a berendezés típustábláján található adatokkal. OBJ_BUCH-1953-009.book Page 131 Thursday, September 22, 2016 12:11 PM132 | Magyar F 016 L81 441 | (22.9.16) Bosch Power Tools Célszerű a berendezést csak olyan dugaszolóaljzathoz csatlakoztatni, amely fel van szerelve egy 30 mA hibaáram védőkapcsolóval. Akkor is húzza ki a csatlakozó dugót a dugaszolóaljzatból, ha a berendezést akár csak rövid ideig felügyelet nélkül hagyja. Az elektromos feszültségellátásnak meg kell felelnie az IEC 60364-1 előírásainak. Ha a csatlakozó vezetéket ki kell cserélni, ezzel a munkával a biztonság veszélyeztetésének elkerülésére a gyártót, a gyártó erre feljogosított vevőszolgálatát vagy egy megfelelő szakképzettségű személyt kell megbízni. Sohase fogja meg nedves kézzel a hálózati csatlakozó dugót. Ne húzza ki a hálózati csatlakozó dugót, miközben a készülékkel dolgozik. Ne menjen keresztül járművel a hálózati csatlakozó vezetéken vagy a hosszabbító kábelen, ne préselje össze és ne húzza meg erősen azt, mert megrongálódhat. A kábelt óvja meg az éles peremektől, magas hőmérséklettől és olajtól. Ne használja a készüléket, ha a hálózati tápvezeték vagy fontos alkatrészek, mint a magas nyomású tömlő, a szórópisztoly vagy a biztonsági berendezések megrongálódtak. Figyelem: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. Egy hosszabbító alkalmazása esetén csak vízhatlan kivitelű csatlakozó dugót és csatlakozást szabad használni. A hosszabbító vezeték keresztmetszetének meg kell felelnie az Üzemeltetési útmutató előírásainak és fröccsenő víz ellen védett kivitelben kell készülnie. A dugós csatlakozó nem feküdhet vízben. A feszültség ellátó vagy hosszabbító kábel csatlakozó dugójának kicserélésekor a fröccsenő víz elleni védelemnek és a mechanikai stabilításnak meg kell maradnia. Vízcsatlakozás Ügyeljen a vízszolgáltató vállalat előírásainak betartására. Ügyeljen arra, hogy valamennyi csatlakozó tömlő csavarkötése tömör legyen. Csak egy 12,7 mm (1/2") átmérőjű, megerősített tömlőt használjon. A berendezést sohasem szabad visszáram szelep nélkül csatlakoztatni az ivóvízellátáshoz. A visszáram szelepen keresztülfolyt víz már nem tekinthető ivóvíznek. A nagynyomású tömlőnek nem szabad megrongálódott állapotban lennie (szétrobbanási veszély). Egy megrongálódott nagynyomású tömlőt azonnal ki kell cserélni. Csak a gyártó által javasolt tömlőket és összeköttetéseket szabad használni. A magas nyomású tömlők, szerelvények és csatlakozók a készülék biztonsága szempontjából igen fontos alkatrészek. Csak a gyártó OBJ_BUCH-1953-009.book Page 132 Thursday, September 22, 2016 12:11 PMMagyar | 133 Bosch Power Tools F 016 L81 441 | (22.9.16) által javasolt tömlőket, szerelvényeket és csatlakozásokat használja. A vízcsatlakozásnál csak tiszta vagy szűrt vizet szabad használni. Alkalmazás A használat előtt ellenőrizze a berendezés és valamennyi tartozék előírásszerű állapotát és üzembiztonságát. Ha a bernedezés vagy valamelyik tartozék nincs kifogástalan állapotban, nem szabad használni. Ne irányítsa a vízsugarat saját magára, vagy más személyekre, hogy így tisztítsa meg a ruháját vagy cipőjét. Sohase szívjon fel oldószert tartalmazó folyadékokat vagy hígítatlan savakat, acetont és oldószereket, beleértve a benzint, festékhígítót és fűtőolajat, mivel ezeknek az anyagoknak a ködpermete igen gyúlékony, robbanékony és mérgező. A berendezés veszélyes területeken (például töltő állomások) való használata esetén tartsa be a megfelelő biztonsági előírásokat. A berendezést robbanásveszélyes helyiségekben üzemeltetni tilos. A berendezést stabil alapra kell helyezni. Csak a berendezést gyártó cég által javasolt tisztítószereket használjon, és vegye figyelembe a gyártónak a használatra és a hulladékkezelésre vonatkozó, valamint egyéb tájékoztatóját. A munkaterületen minden áram alatt álló résznek fröccsenő víz ellen védett kivitelben kell készülnie. A szórópisztoly ravaszát üzem közben nem szabad a „ON” (BE) helyzetben rögzíteni. Viseljen a fröccsenő víz elleni védelemre alkalmas védőruhát. Ne használja a berendezést, ha annak hatótávolságán belül más személyek védőruha nélkül tartózkodnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést a fröccsenő víz elleni védelemre, például védőszemüveget, porvédő maszkot, hogy védje magát a víz, részecskék és aeroszolok ellen, amelyeket a tárgyak visszaverhetnek. A magas nyomás következtében tárgyak visszapattanhatnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést, például védőszemüveget. A nagynyomású vízsugár által kiváltott megrongálódások megelőzésére a gépjárművek gumiabroncsait és szelepeit csak legalább 30 cm távolságból szabad tisztítani. A megrongálódás első jele a gumiabroncsok elszíneződése. A megrongálódott gumiabroncsok/ szelepek életveszélyesek. Az azbesztet és egyéb, az egészségre káros hatású anyagokat tartalmazó tárgyakat nem szabad a berendezéssel lefröcskölni. A javasolt tisztítószereket ne használja higítatlanul. A termékek biztonságosak, mivel nem tartalmaznak savakat, lúgokat vagy a OBJ_BUCH-1953-009.book Page 133 Thursday, September 22, 2016 12:11 PM134 | Magyar F 016 L81 441 | (22.9.16) Bosch Power Tools környezetrongáló hatású anyagokat. A tisztítószereket célszerű a gyerekek által el nem érhető helyen tárolni. Ha a tisztítószer valakinek a szemébe jut, azt azonnal, bő vízzel ki kell öblíteni. A tisztítószer lenyelése esetén azonnal hívjon orvost. Sohase használja a nagynyomású tisztítót szűrő nélkül, vagy egy elszennyeződött vagy megrongálódott szűrővel. Ha a nagynyomású tisztítót szűrő nélkül, vagy elszennyeződött szűrővel használja, a szavatosság megszűnik. Fémalkatrészek hosszabb használat sorón forróvá válhatnak. Szükség esetén viseljen védő kesztyűt. Rossz időjárási feltételek esetén, mindenek előtt egy közeledő vihar esetén ne dolgozzon a nagynyomású tisztítóval. Kezelés A kezelő személy a berendezést csak a rendeltetésének megfelelően használja. Vegye figyelembe a helyi adottságokat. Munka közben tudatosan ügyeljen a közelben lévő más személyekre, mindenek előtt gyerekekre. A berendezést csak olyan személyek használhatják, akik a berendezés használatában és kezelésében megfelelő kiképzésben részesültek, vagy akik igazolni tudják, hogy kezelni tudják a berendezést. A berendezést gyerekek vagy fiatalkorúak nem üzemeltethetik. Gyerekeket nem szabad a készülékkel felügyelet nélkül hagyni, nehogy a készülékkel játsszanak. Ezt a készüléket olyan személyek is használhatják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, ha az ilyen személyekre egy más személy felügyel, vagy ha megfelelően kioktatták őket a készülék használatára és megértették az azokkal kapcsolatos veszélyeket. A berendezést bekapcsolt állapotban sohasem szabad felügyelet nélkül hagyni. A magas nyomású fúvókából kilépő vízsugár visszalökő hatást hoz létre. Ezért a szórópisztolyt és a permetező lámdzsát mindkét kezével szorosan fogja. Szállítás A szállítás előtt kapcsolja ki és biztosítsa kikapcsolt helyzetben a berendezést. Karbantartás A berendezést bármely tisztítási és karbantartási munka megkezdése, valamint bármely tartozék kicserélése előtt ki kell kapcsolni. Húzza ki a hálózati csatlakozó dugót, ha a berendezést hálózati feszültséggel üzemelteti. A berendezést csak erre feljogosított Bosch vevőszolgálati műhelyek javíthatják. OBJ_BUCH-1953-009.book Page 134 Thursday, September 22, 2016 12:11 PMMagyar | 135 Bosch Power Tools F 016 L81 441 | (22.9.16) Tartozékok és pótalkatrészek A berendezéshez csak a gyártó által engedélyezett tartozékokat és pótalkatrészek szabad használni. Az eredeti tartozékok és eredeti pótalkatrészek garantálják a berendezés zavarmentes üzemét. Jelképes ábrák Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes értelmezése segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában. Rendeltetésszerű használat A készülék felületek és tárgyak szabadban való tisztítására, berendezések, járművek és csónakok tisztítására szolgál, amennyiben megfelelő tartozékok, mint például a Bosch által engedélyezett tisztítószerek, kerülnek felhasználásra. A rendeltetésszerű használat egy 0 °C és 40 °C közötti környezeti hőmérsékletre vonatkozik. Ez a termék ipari méretekben való alkalmazásra nem alkalmas. Műszaki adatok Jel Magyarázat Mozgásirány Tömeg

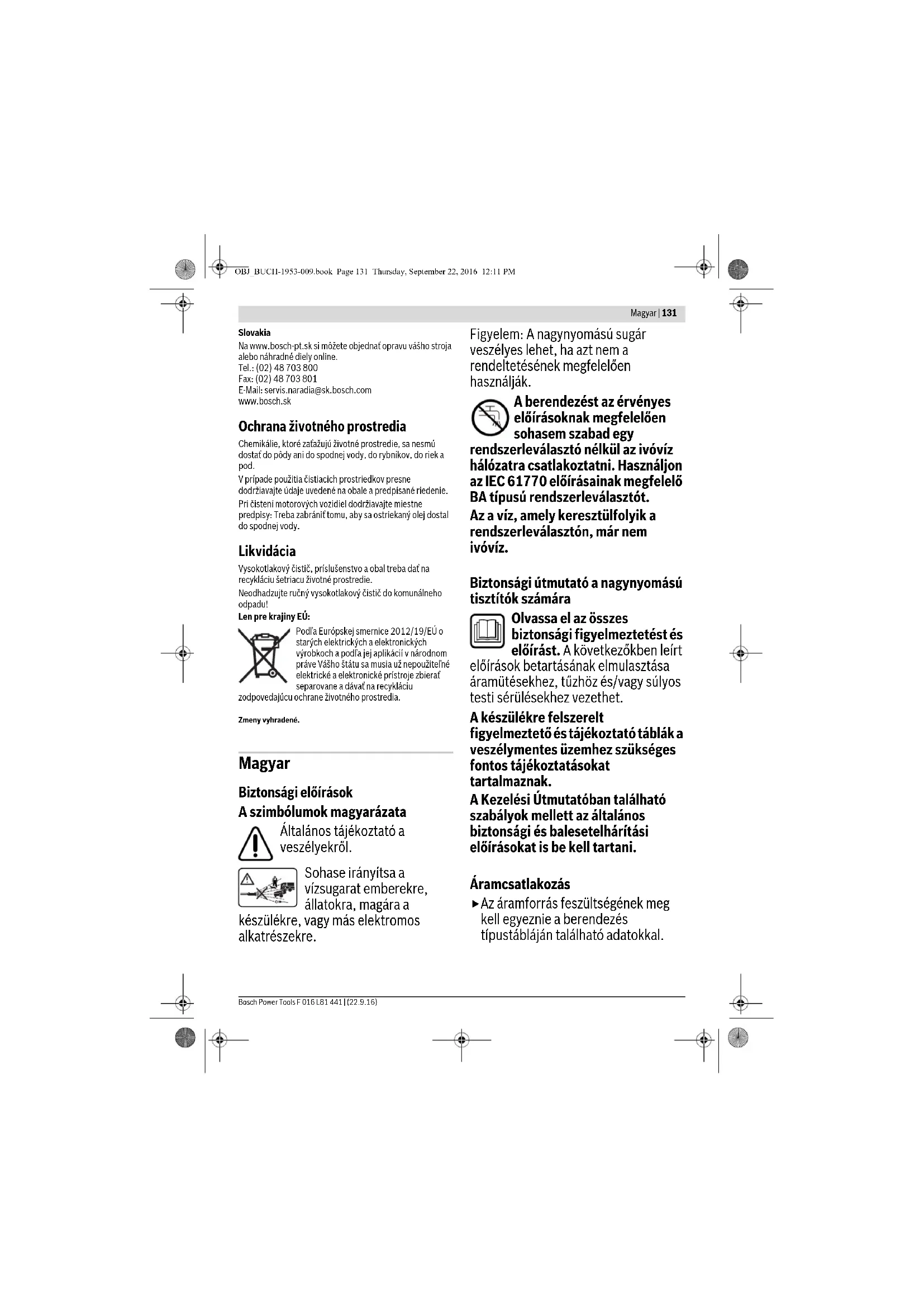

Lo Alacsony nyomás Hi Magas nyomás Tartozékok Jel Magyarázat Nagynyomású tisztító AQT 35-12/ AQT 35-12+ AQT 37-13/ AQT 37-13+ AQT 40-13 Cikkszám 3 600 HA7 1.. 3 600 HA7 2.. 3 600 HA7 5.. Névleges teljesítményfelvétel kW 1,5 1,7 1,9 Hozzáfolyási hőmérséklet max. °C 40 40 40 Hozzáfolyási vízmennyiség min. l/perc 5,8 6,2 6,6 Megengedett nyomás MPa 12 13 13 Névleges nyomás MPa 8 99 Átfolyás l/perc 5 5,5 6 Maximális bemeneti nyomás MPa 1 11 Automatikus leállítási funkció

Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint kg 6,65/8,12 7,83/8,82 8,9 Érintésvédelmi osztály /II /II /II Gyári szám Lásd a nagynyomású tisztítón elhelyezett gyári számot (típustábla) Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak. A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,153 Ω nem kell hálózati zavarokra számítani. OBJ_BUCH-1953-009.book Page 135 Thursday, September 22, 2016 12:11 PM136 | Magyar F 016 L81 441 | (22.9.16) Bosch Power Tools Zaj és vibráció értékek Felszerelés és üzemeltetés Üzembe helyezés Az Ön biztonságáért Figyelem! A berendezés karbantartása vagy tisztítása előtt kapcsolja ki a berendezést és húzza ki a hálózati csatlakozó dugót. Ugyanez érvényes azokra az esetekre is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe. Az üzemi feszültség 230 V AC, 50 Hz (az EU-n kívüli országokban a kiviteltől függően 220 V, 240 V). Csak engedélyezett hosszabbító kábelt használjon. További információkat az erre feljogosított vevőszolgálattól kaphat. Ha a nagynyomású tisztító üzemeltetéséhez egy hosszabbító kábelt használ, akkor a következő vezeték keresztmetszetekre van szükség: – 1,5mm

legfeljebb 20 m hosszúságig – 2,5mm

legfeljebb 50 m hosszúságig Megjegyzés: Ha egy hosszabbító kábelt használ, akkor annak – amint az a biztonsági előírásokban leírásra került – egy védővezetékkel kell rendelkeznie, amely a csatlakozó dugón keresztül össze van kötve az Ön elektromos berendezésének védővezetékével. Kétséges esetekben kérdezzen meg erről egy megfelelő képzésű villanyszerelőt vagy a legközelebbi Bosch szerviz képviseletet. VIGYÁZAT: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. A hosszabbító kábeleknek, csatlakozó dugóknak és csatlakozásoknak vízhatlan, szabadtéri használatra engedélyezett kivitelűeknek kell lenniük. A kábelösszeköttetéseket szárazon kell tartani, és nem szabad közvetlenül a földre fektetni. A biztonság megnövelésére használjon egy legfeljebb 30 mA hibaáramú hibaáram-kapcsolót. Ezt a hibaáramkapcsolót minden egyes használat előtt ellenőrizni kell. Ha a csatlakozó vezeték megrongálódott, azt csak egy Bosch márkaszervizzel szabad megjavíttatni. Tájékoztató azon termékekről, amelyek nem Nagy- Britanniában kerülnek eladásra: FIGYELEM: A berendezésre szerelt csatlakozó dugót az Ön biztonsága érdekében össze kell kapcsolni a hosszabbító kábellel. A hosszabbító csatlakozójának fröccsenő víz ellen védett kivitelűnek kell lennie, gumiból kell készülnie, vagy gumival kell bevonva lennie. A hosszabbítókábelt csak egy húzásmentesítővel felszerelve szabad használni. Ügyeljen arra, hogy ezt a berendezést nem szabad víz nélkül üzemeltetni. A zajmérési eredmények az EN 60335-2-79 szabványnak megfelelően kerültek meghatározásra. 3 600 ... HA7 1.. HA7 2.. HA7 5.. A készülék A-értékelésű zajszintjének tipikus értékei: Hangnyomásszint Hangteljesítményszínt Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és a K szórás az EN 60335-2-79 értelmében kerültek meghatározásra: Rezgés kibocsátási érték, a

=4,7 =1,5 A tevékenység célja Ábra Oldal Szállítmány tartalma 1 259–260 A fogantyú lehajtása

A lándzsa csatlakoztatása a szórópisztolyhoz

A nagynyomású tömlő/szórópisztoly csatlakoztatása

A fúvókák felhelyezése 5 263–265 Vízcsatlakozás

A fúvókasugár beállítása

Az öblítőszeres palack csatlakoztatása

A pisztoly/lándzsa/fúvóka tárolása a kezelés során 13 269 A tömlő behelyezése a tömlőtartóba

Tartozék kiválasztása

OBJ_BUCH-1953-009.book Page 136 Thursday, September 22, 2016 12:11 PMMagyar | 137 Bosch Power Tools F 016 L81 441 | (22.9.16) Üzemeltetés Bekapcsolás Csatlakoztassa a víztömlőt (nem tartozik a szállítmányhoz) a vízcsatlakozással és a berendezéssel. Gondoskodjon arról, hogy a hálózati kapcsoló a „0” helyzetben álljon, majd csatlakoztassa a berendezést a dugaszolóaljzathoz. Nyissa ki a vízcsapot. Oldja fel a bekapcsolás reteszelését (hátsó kapcsoló a pisztoly fogantyúján), hogy ezzel szabaddá tegye a ravaszt. Nyomja be teljesen a ravaszt, amíg a víz egyenletesen folyik és nem marad levegő a készülékben és a nagynyomású tömlőben. Engedje el a ravaszt. Nyomja meg a bekapcsolás reteszelését (első kapcsoló a pisztoly fogantyúján). Forgassa el a hálózati kapcsoló. Irányítsa lefelé a szórópisztolyt. Nyomja meg a bekapcsolás reteszelését, hogy szabaddá tegye a ravaszt. Nyomja be teljesen a ravaszt. Automatikus leállítási funkció A berendezés kikapcsolja a motort, mihelyt a kezelő elengedi a pisztoly fogantyúján elhelyezett működtető billentyűt. Munkavégzési tanácsok Általános tudnivalók Gondoskodjon arról, hogy a nagynyomású tisztító sík alapon álljon. Sohase menjen túl messze előre a nagynyomású tömlővel, illetve ne húzza maga után a nagynyomású tisztítót a tömlőnél fogva. Ez ahhoz vezethet, hogy a nagynyomású tisztító nem áll stabilan és feldől. Ne törje meg a nagynyomású tömlőt és ne menjen át rajta egy gépjárművel. Óvja meg a nagynyomású tömlőt az éles sarkoktól vagy élektől. A forgó sugarú fúvókát ne használja autómosáshoz. Figyelmeztetés! A Patio Cleaners csak sík felületeken való alkalmazásra használható! Lépcsőkön és függőleges felületeken ne használja. Sohase érjen hozzá a forgó fúvókához, ha az üzemben van! Munkavégzési tanácsok a tisztítószerekkel végzett munkához Csak olyan tisztítószereket használjon, amelyek kifejezetten a nagynyomású tisztítókhoz megfelelőek. A környezetvédelmi meggondolásoknak megfelelően azt javasoljuk, hogy csak takarékosan használja a tisztítószereket. Vegye figyelembe a tartályon megadott hígítási javaslatokat. A javasolt tisztítási módszer

1. lépés: A szennyezések leoldása

Használja a nagynyomású habfúvókát vagy használja a 3 1- ben fúvóka hab-beállítását és takarékosan adagolja a tisztítószert.

2. lépés: Távolítsa el a szennyeződést

Magas nyomással távolítsa el a meglazított szennyeződést. Megjegyzés: A függőleges felületek tisztítását kezdje a tisztítószerrel alul és haladjon a munka során felfelé. A leöblítésnél felülről lefelé haladjon. Alternatív vízvételi pontokon való használat Ez a nagy nyomású tisztító berendezés öntöltő és tartályokból vagy természetes forrásokból is fel tudja szívni a vizet. Igen FONTOS, hogy a víz bemeneti pontján fel legyen szerelve egy megtisztított Bosch-szűrő, és hogy csak tiszta víz kerüljön beszívásra. Nyitott tartályok/tankok és természetes vizek Használja az öntöltő tartozékokat, amelyek a következőkből állnak: – Szívószita visszacsapó szeleppel – 3 m megerősített szívótömlő – Univerzális csatlakozó a nagynyomású tisztító berendezéshez Ezekkel a tartozékokkal a nagynyomású tisztító berendezés 0,5 m magasságra képes a vizet a vízszint fölé felszívni. Ehhez kb. 15 másodpercre lehet szükség. Merítse be teljesen a 3 m tömlőt a vízbe, hogy kiszorítsa belőle a levegőt. Csatlakoztassa a 3 m szívótömlőt a nagynyomású tisztító berendezéshez és gondoskodjon arról, hogy a szívószita a víz alatt maradjon. Működtesse eltávolított szórópisztoly mellett a nagynyomású tisztító berendezést, amíg a víz egyenletesen kezd folyni a nagynyomású tömlőből. Ha 25 másodperc elteltével még mindig nem lép ki a víz, kapcsolja ki a berendezést és ellenőrizze az összes csatlakozást. Ha már folyik a víz, kapcsolja ki a nagynyomású tisztító berendezést és a munkához csatlakoztassa a szórópisztolyt és a permetező lándzsát. Igen fontos, hogy csak jó minőségű tömlőt és csatlakozókat használjon, hogy azok tömített módon csatlakozzanak és a tömítések ne legyenek megrongálódva és egyenes helyzetben legyenek behelyezve. A tömítetlen csatlakozók gátolhatják a víz felszívását. Leeresztő csappal felszerelt víztartály Ha a nagynyomású tisztító berendezést egy megfelelő leeresztő csappal felszerelt víztartályhoz kell csatlakoztatni, akkor elsőként a víztömlőt (ez nem része a szállítmánynak) kell a csaphoz csatlakoztatni. Nyissa ki a csapot, hogy kiszorítsa az összes levegőt a tömlőből, majd csatlakoztassa a tömlőt a nagynyomású tisztító berendezéshez. OBJ_BUCH-1953-009.book Page 137 Thursday, September 22, 2016 12:11 PM138 | Magyar F 016 L81 441 | (22.9.16) Bosch Power Tools Hibakeresés Probléma Lehetséges ok Elhárítás módja A motor nem indul el A csatlakozó dugó nincs bedugva a dugaszolóaljzatba Csatlakoztassa a csatlakozó dugót A dugaszolóaljzat hibás Használjon egy másik dugaszolóaljzatot A biztosíték leoldott Cserélje ki a biztosítékot A hosszabbító kábel megrongálódott Próbálja meg hosszabbító kábel nélkül A motorvédelem kioldott Hagyja a motort 15 percig lehűlni Befagyott Olvassza fel a szivattyút, víztömlőt vagy tartozékot A motor állva marad A biztosíték leoldott Cserélje ki a biztosítékot Nem helyes a hálózati feszültség Ellenőrizze a hálózati feszültséget, a hálózati feszültségnek meg kell egyeznie a típustáblán megadott értéknek A motorvédelem kioldott Hagyja a motort 15 percig lehűlni A biztosíték kiold A biztosíték túl gyenge Csatlakoztassa a berendezést egy olyan áramkörhöz, amely a nagynyomású tisztító teljesítményének megfelelő biztosítékkal van ellátva A motor jár, de nincs nyomás A fúvóka részlegesen eldugult Fúvóka tisztítása Motorzaj van, de nincs működés Nem kielégítő hálózati feszültség Ellenőrizze, hogy a villamos hálózat feszültsége megfelel-e a típustáblán található adatoknak Túl alacsony feszültség egy hosszabbító alkalmazása miatt Ellenőrizze, hogy a hosszabbító megfelelő-e A berendezést hosszú ideig nem használták Forduljon egy erre feljogosított Bosch vevőszolgálathoz Problémák az autostop-funkcióval Forduljon egy erre feljogosított Bosch vevőszolgálathoz Pulzáló nyomás Levegő van a víztömlőben vagy a szivattyúban Járassa nyitott szórópisztoly, nyitott vízcsap és alacsony nyomásra beállított fúvóka mellett a nagynyomású tisztítót, amíg az el nem ér egy egyenletes üzemi nyomást A vízellátás nem felel meg a követelményeknek Ellenőrizze, hogy a vízcsatlakozó megfelel-e a műszaki adatokban leírt értékeknek. A legvékonyabb megengedett víztömlő mérete 1/2" vagy Ø 13 mm A vízszűrő eldugult Tisztítsa meg a vízszűrőt A víztömlő meg van törve vagy össze van préselve Egyenesen fektesse le a víztömlőt A nagynyomású tömlő túl hosszú Vegye le a nagynyomású tömlő hosszabbítását, a víztömlő legnagyobb megengedett hossza 7 m A nyomás egyenletes, de túl alacsony Figyelem: Egyes tartozékok alacsonyabb nyomáshoz vezetnek A fúvóka elhasználódott Cserélje ki a fúvókát A start-/stoppszelep elhasználódott 5-ször gyorsan egymás után húzza meg a működtető billentyűt A motor jár, de a nyomás korlátozott, vagy nincs üzemi nyomás A berendezés nincs csatlakoztatva a vízvezetékhez A vízvezeték csatlakoztatása A szűrő eldugult Szűrő tisztítása A fúvóka eldugult Tisztítsa meg a fúvókát A nagynyomású tisztító magától elindul A szivattyú vagy a szórópisztoly nincs jól tömítve Forduljon egy erre feljogosított Bosch vevőszolgálathoz A berendezés nem tömített A szivattyú nincs jól tömítve Kisebb mértékű vízszivárgások megengedhetőek; de nagyobb szivárgások esetén lépjen kapcsolatba a vevőszolgálattal OBJ_BUCH-1953-009.book Page 138 Thursday, September 22, 2016 12:11 PMMagyar | 139 Bosch Power Tools F 016 L81 441 | (22.9.16) Karbantartás és szerviz Karbantartás A hálózati csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzza ki és szerelje le a víz csatlakozást is. Megjegyzés: Rendszeresen hajtsa végre az alábbi karbantartási munkákat, hogy biztosítsa a berendezés hosszú, megbízható működését. Rendszeresen ellenőrizze, nem észlelhetők-e a berendezésen nyilvánvaló hiányosságok, mint laza rögzítések és elkopott vagy megrongált alkatrészek. Ellenőrizze, hogy a burkolatok és védőberendezések nincsenek-e megrongálódva és helyesen vannak-e felszerelve. A használat előtt hajtsa végre a szükséges karbantartási és javítási munkákat. Használat után/tárolás Kapcsolja ki a be-/kikapcsolót és nyomja meg a ravaszt, hogy kiürítse a nagynyomású tömlőt. Egy puha kefével és egy kendővel alaposan tisztítsa meg a nagynyomású tisztító külső részeit. Víz, oldószer és politúr használata tilos. Távolítson el minden szennyeződést, különösen alaposan tisztítsa meg a motor szellőzőnyílásait. Tárolás a szezon vége után: Ürítse ki az összes vizet a szivattyúból, ehhez működtesse néhány másodpercig a motort és működtesse a billentyűt. Ne tegyen más tárgyakat a berendezésre. A készüléket fagymentes környezetben tárolja. Gondoskodjon arról, hogy a kábelek a tárolás során ne csípődjenek be. Ne törje meg és ne hajtsa be a magas nyomású tömlőt. Vevőszolgálat és használati tanácsadás www.bosch-do-it.com Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a berendezés típustábláján található 10- jegyű megrendelési számot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását. Tel.: [phone] Fax: [phone] Környezetvédelem A környezetre káros vegyi anyagok nem nem szabd a talajvízbe, tavakba, folyókba, stb. jutniuk. A tisztítószerek használatakor pontosan tartsa be a csomagoláson megadott előírásokat és az előírt koncentrációt. A motoros gépjárművek tisztítása során ügyeljen a helyi előírások betartására: Meg kell akadályozni, hogy a lemosott olaj a talajvízbe jusson. Hulladékkezelés A nagynyomású tisztítókat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki a nagynyomású tisztítókat a háztartási szemétbe! Csak az EU-tagországok számára: Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és a megfelelő országos törvényekbe való átültetésének megfelelően a már nem használható elektromos és elektronikus berendezéseket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni. A változtatások joga fenntartva. A berendezés nem szívja fel a tisztítószert A szabályozható fúvóka a magas nyomás helyzetben van Használja a nagynyomású habfúvókát vagy használja a 3 1-ben fúvóka hab-beállítását A tisztítószer túlságosan sűrűnfolyó Hígítsa fel vízzel A magas nyomású tömlőt meghosszabbították Csatlakoztassa az eredeti tömlőt Maradékok vagy beszűkülések a tisztítószer körforgásában Tiszta vízzel öblítse ki és szüntesse meg a beszűküléseket. Ha a probléma továbbra is fennáll, kérjen tanácsot a Bosch szervizközponttól. Probléma Lehetséges ok Elhárítás módja OBJ_BUCH-1953-009.book Page 139 Thursday, September 22, 2016 12:11 PM140 | Русский F 016 L81 441 | (28.9.16) Bosch Power Tools

2000/14/EK: Mért hangteljesítmény-szint 90 dB(A), K szórás =1 dB, garantált hangteljesítmény-szint 91 dB(A); a konformitás kiértékelési eljárást lásd a V Függelékben. Termékkategória: 27 AQT 40-13 2000/14/EK: Mért hangteljesítmény-szint 94 dB(A), K szórás =2 dB, garantált hangteljesítmény-szint 96 dB(A); a konformitás kiértékelési eljárást lásd a V Függelékben. Termékkategória: 27 Műszaki dokumentumok megőrzési pontja: * ru AQT 35-12/AQT 35-12+ 2000/14/EС: Измеренный уровень звуковой мощности 93 дБ(A), погрешность K =2 дБ, гарантированный уровень звуковой мощности 95 дБ(A); процедура оценки соответствия согласно приложения V. Категория продукта: 27
