BEDIENUNGSANLEITUNG GTA 700 Wolf Garten

1Mittelgriff 2 Teleskopstiel / Einstellung Kantenschnitt 3 Fadenmesser 4 Pflanzenschutzbügel 5 Entriegelungstaste 6 Ein -/Ausschalter 7 Akku 8 Einstellung Mittelgriff 9 Einstellung Stielneigung 10 Fadenkassette

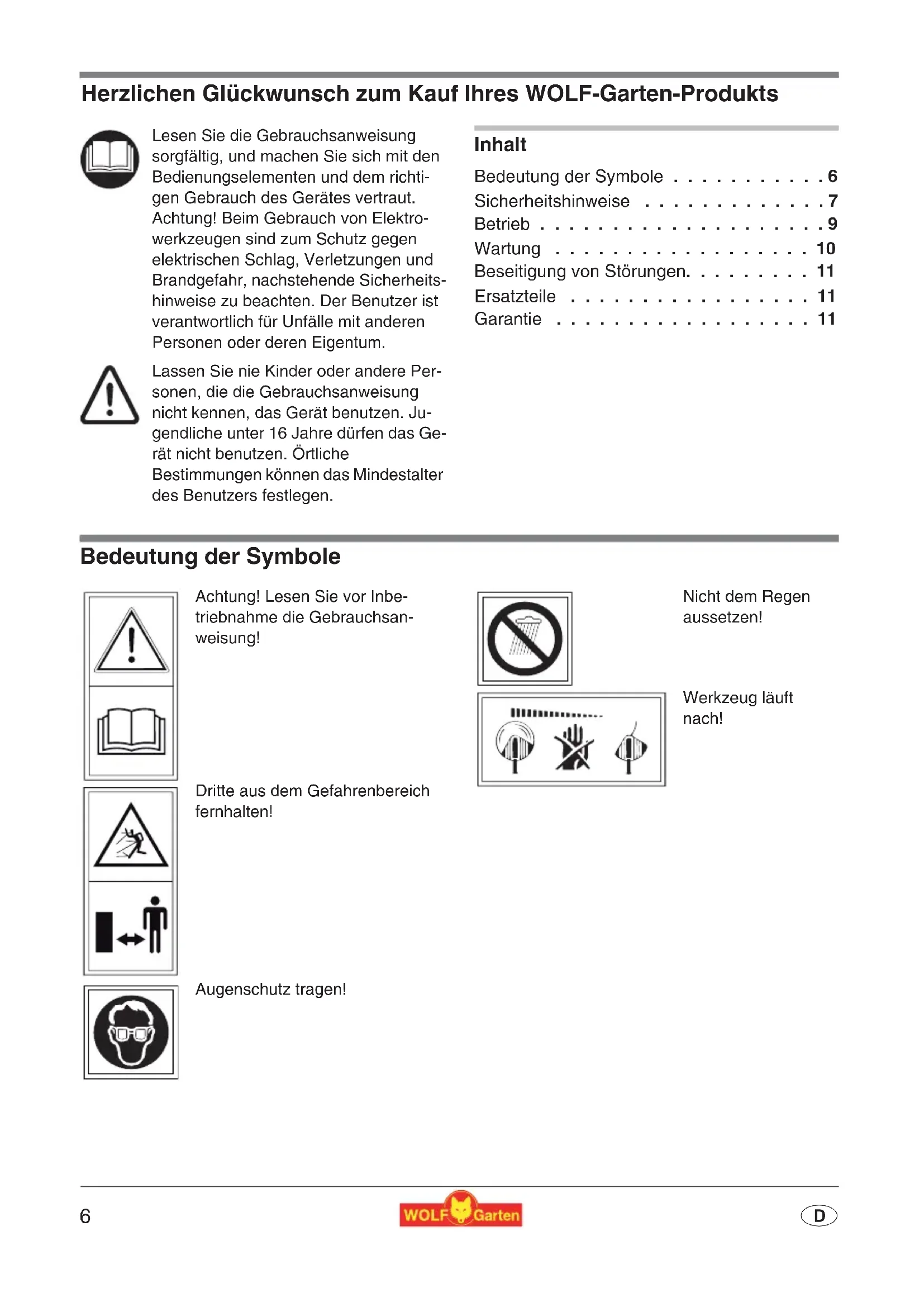

• D Herzlichen Glückwunsch zum Kauf Ihres WOLF-Garten-Produkts Inhalt Bedeutung der Symbole p. 6
• Sicherheitshinweise p. 7
• Betrieb p. 9
• Wartung p. 10
• Beseitigung von Störungen p. 11
• Ersatzteile p. 11
• Garantie Bedeutung der Symbole Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richti- gen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektro- werkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheits- hinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Lassen Sie nie Kinder oder andere Per- sonen, die die Gebrauchsanweisung nicht kennen, das Gerät benutzen. Ju- gendliche unter 16 Jahre dürfen das Ge- rät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. Achtung! Lesen Sie vor Inbe- triebnahme die Gebrauchsan- weisung! Dritte aus dem Gefahrenbereich fernhalten! Augenschutz tragen! Nicht dem Regen aussetzen! Werkzeug läuft nach! Originalbetriebsanleitung7 p. 11

Sicherheitshinweise Allgemeine Hinweise

Dieser Rasenkantentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflä- chen im privaten Bereich vorgesehen. Dieser Trimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land- und Forstwirtschaft eingesetzt werden. z Wegen körperlicher Gefährdung des Benut- zers darf der Rasentrimmer nicht gebraucht werden: – zum Trimmen von Büschen, Hecken und Sträuchern; – zum Schneiden von Blumen;

zum Zerkleinern im Sinne der Kompostie- rung. z Aus Sicherheitsgründen dürfen Jugendliche unter 16 Jahren sowie Personen, die mit der Handhabung nicht vertraut sind, diesen Ra- sentrimmer nicht benutzen.

Das Gerät darf nicht in Betrieb genommen weren, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden; Sie sind für die Schäden verantwortlich. z Unterbrechen Sie den Gebrauch der Maschi- ne, wenn Personen, vor allem Kinder oder Haustiere in der Nähe sind. z Benutzen Sie die Maschine nur bei Tageslicht oder guter künstlicher Beleuchtung. z Den Trimmer nur bei trockenem Wetter benut- zen und nicht im Regen liegenlassen. z Montieren Sie nie metallische Schneidelemen- te. Vor dem Einsatz z Säubern Sie den Rasen von Fremdkörpern wie Äste, Steine, Draht usw. Achten Sie auch während des Trimmens auf Fremdkörper. z Benutzen Sie niemals ein Gerät mit beschä- digten Schutzeinrichtungen oder Abdeckun- gen. z Aus Sicherheitsgründen sind nur Originaler- satzteile oder vom Hersteller freigegebene Teile zu verwenden. Beim Austausch Einbau- hinweise beachten! z Vor dem Einstellen oder Säubern des Gerätes das Gerät ausschalten und den Akku entfer- nen. Beim Arbeiten z Halten Sie immer Hände und Füße von der Schneideinrichtung entfernt, vor allem, wenn Sie den Motor einschalten. z Seien Sie vorsichtig gegen Verletzungen an jede Einrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihrer normalen Arbeitsposition, bevor sie eingeschaltet wird. z Den Rasentrimmer beim Einschalten parallel zum Rasen halten, da sonst Verletzungsge- fahr gegeben ist. z Auch beim Arbeiten Sicherheitsabstand zum rotierenden Faden einnehmen. Nicht in den rotierenden Faden greifen. z Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneid- werkzeug erfasst werden kann. Festes Schuh- werk! Schützen Sie auch Ihre Beine (z. B. durch lange Hosen). z Augenschutz tragen! z Beim Transport zu den einzelnen Arbeitsstel- len, ist der Motor abzustellen. z Üben Sie besondere Vorsicht beim Rück- wärtsgehen. Stolpergefahr! z Bei Arbeitsunterbrechungen lassen Sie den Trimmer nie unbeaufsichtigt liegen. Bitte an ei- nem sicheren Ort aufbewahren. z Die am Gerät installierten Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. durch Anbinden des Tastschalters am Griff). z Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fa- denbox einmal einen starken Stoß erlitten, ist auf eine verstärkte Vibration am Griff zu ach- ten. Wenn dies der Fall ist, muss das Gerät von einer Kundendienstwerkstatt überprüft werden. Nach dem Arbeiten z Beim Abstellen: Achtung, Gefahr! Schneid- werkzeug läuft nach! z Immer den Stillstand des Schneidwerkzeuges abwarten.8

z Wartungs- und Reinigungsarbeiten am Gerät, sowie das Abnehmen der Schutzeinrichtun- gen oder der Austausch der Fadenkassette, dürfen nur bei stillgesetztem Motor und abge- schaltetem Schneidwerkzeug und nur, wenn der Akku abgezogen ist, vorgenommen wer- den. Nur Original-WOLF-Garten-Fadenkas- setten verwenden, Einbauhinweise beachten! z Der Fadenschneider darf nicht mit fließendem Wasser, insbesondere nicht unter Hochdruck gereinigt werden. z Reparaturen am Gerät dürfen nur von WOLF- Garten-Service-Stationen und autorisierten Werkstätten vorgenommen werden. z Achten Sie darauf, dass Luftöffnungen frei von Verschmutzungen sind. z Lagern Sie die Maschine nicht in Reichweite von Kindern. Ladegerät z Das Ladegerät darf nur in trockenen Räumen verwendet werden. z Trennen Sie Kabelverbindungen nur durch Ziehen am Stecker. Ziehen am Kabel könnte Kabel und Stecker beschädigen und die elekt- rische Sicherheit wäre nicht mehr gewährleis- tet. z Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fach- werkstatt. z Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt. z Verwenden Sie zum Aufladen des Akku nur geeignete Wolf-Garten Ladegeräte. Bei Ver- wendung anderer Ladegeräte können Defekte auftreten oder ein Brand ausgelöst werden. Akkus z Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen füh- ren. z Bei beschädigtem und unsachgemäßem Ge- brauch des Akku-Packs können Dämpfe aus- treten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. 1 Brandgefahr! z Akkus nie in Umgebung von Säuren und leicht entflammbaren Materialien laden. z Akku nur zwischen 5 °C bis 45 °C laden. Nach starker Belastung Akku erst ab- kühlen lassen. 1 Explosionsgefahr! z Gerät vor Hitze und Feuer schützen. z Nicht längerer Zeit starker Sonnenein- strahlung aussetzen. z Gerät nur in einer Umgebungstempera- tur zwischen 5 °C bis 45 °C verwenden. 1 Kurzschlussgefahr! z Bei Entsorgung, Transport oder Lage- rung muss der Akku verpackt werden (Plastiktüte, Schachtel) oder die Kontak- te müssen abgeklebt sein. z Der Akku-Pack darf nicht geöffnet wer- den. Akkus umweltgerecht entsorgen z WOLF-Garten Akkus sind nach aktuellem Stand der Technik zur Energieversorgung strom- netzunabhängiger Elektroge- räte am besten geeignet. Li- Ion-Zellen sind umweltschäd- lich, wenn Sie mit anderem Hausmüll entsorgt werden. z WOLF-Garten Akkus sind Li- Ion Akkumulatoren und daher entsorgungspflichtig. Defekte Akkus vom Fachhandel entsor- gen lassen. Akkus müssen aus dem Gerät entfernt werden, bevor es verschrottet wird.9

Entsorgung Betrieb Betriebszeiten z Bitte regionale Vorschriften beachten.z Erfragen Sie die Betriebszeiten bei Ihrer örtli-chen Ordnungsbehörde. Laden 1 Achtung! Ladegerät nur in trockenen Räumen anwenden.Vor dem ersten Gebrauch muss der Akku ca. 1,2 Stunden aufgeladen werden.Verwenden Sie nur das Original WOLF-Garten La-degerät (Teil-Nr. 41A30--E650)!1. Nehmen Sie den Akku aus dem Gerät .2. Stecken Sie den Akku in das Ladegerät

3. Schließen Sie das Ladegerät an die Netzspan-nung an (LED leuchtet grün auf).

3 Hinweise zum Ladegerät : z LED leuchtet rot: Akku wird geladenz LED leuchtet grün: Ladevorgang ab-geschlossenz LED blinkt rot: Störung (z. B. Akku zu heiß) 1 Selbstentladung der Akkus! Entnehmen Sie den Akku aus dem Ladegerät, sobald er voll geladen ist. 3 Allgemeine Hinweise zum Akku: Im Interesse einer langen Lebensdauer des Akku, sollten Sie folgende Punkte beachten:z Bei geringer Akku-Spannung schaltet das Gerät automatisch ab. In diesem Fall muss der Akku geladen werden.z Der Lithium-Ionen-Akku muss vor lan-gen Pausen z. B. vor der Lagerung im Winter aufgeladen werden.z Die Ladezeit beträgt bei vollständig ent-ladenem Akku 1,2 Stunden. Der Lithium-Ionen-Akku kann in jedem Ladezustand geladen werden und die Ladung kann jederzeit unterbrochen werden, ohne dem Akku zu schaden (kein Memory-Effekt). Arbeitswinkel Der Rasentrimmer verfügt über einen 3-fach ver-stellbaren Arbeitswinkel. Dadurch können Sie pro-blematische und schwer zugängliche Stellen im Garten bequem erreichen.1. Drücken Sie den Arretierknopf .2. Stellen Sie den gewünschten Arbeitswinkel ein (der Stiel rastet spürbar ein). 3 Während des Arbeitens sollte der Schneidkopf leicht nach vorne geneigt sein. Mittelgriff einstellen z Stellen Sie die Höhe und den Winkel des Mit-telgriffs je nach Wunsch gemäß den Abbildun-gen ein.z WOLF-Garten möchte das um-weltfreundliche Verhalten der Verbraucher fördern. In Zu-sammenarbeit mit Ihnen und den WOLF-Garten Fachhänd-lern garantieren wir die Rück-nahme und die Wiederaufbereitung ver-brauchter Akkus.Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Ver-packung einer umweltfreundlichen Wiederverwertung zuführen.

Griffhöhe einstellen 1. Lösen Sie die Gewindehülse .2. Ziehen Sie den Teleskopstiel auseinander, bis die ideale Griffhöhe erreicht ist .3. Drehen Sie die Gewindehülse fest . Arbeitsstellung Freischneiden 1. Halten Sie das Gerät am Ober- und Mittelgriff

2. Schwingen Sie das Gerät halbkreisförmig vor dem Körper (ohne Bodenkontakt).

3 Hinweis Der optimale Arbeitswinkel für das Frei-schneiden beträgt ca. 30°. 3 Pflanzenschutzbügel Der Pflanzenschutzbügel schützt Sträu-cher, Bäume und Beetpflanzen.z Klappen Sie den Pflanzenschutzbügel bei Bedarf nach unten.Kantenschnitt Die Funktion des Kantenschnitts ermöglicht ein präzises Trimmen entlang der Rasenkante.1. Ziehen Sie die Hülse nach oben .2. Drehen Sie den Stiel um 180°, bis er spürbar einrastet .3. Halten Sie das Gerät am Ober- und Mittelgriff

4. Führen Sie das Gerät entlang der Rasenkante (ohne Bodenkontakt).

Starten Einschalten1. Drücken und halten Sie die Entriegelungstaste

2. Drücken Sie den Ein-/Ausschalter .3. Lassen Sie die Enriegelungstaste los .Ausschalten

1 Achtung! Rotierender Faden Werkzeug läuft nach!z Lassen Sie den Ein-/Ausschalter los . 3 Tipps zum Trimmen z Höheres Gras langsam und stufenweise schneiden.z Sie erhöhen die Lebensdauer Ihres Trimmers, wenn Sie vor oder nach je-dem Trimmen, die Lüftungsschlitze reini-gen und die Unterseite des Gerätes von Grasresten säubern.z Um die volle Akkukapazität zu nutzen, sollten Sie den Rasentrimmer nicht un-nötig oft ein,- bzw. ausschalten.z Wird durch Verschleiß der Schneidfaden zu kurz, das Gerät einfach ausschalten. Der Faden stellt sich dann automatisch nach.z Bei jedem Ein- und Ausschalten stellt sich der Faden automatisch 5 mm nach. Häufiges An- und Abschalten ohne Grund führt daher zu erhöhtem Faden-verschleiß. Wartung Fadenkassette austauschen 1 Achtung! Rotierender Faden Werkzeug läuft nach!z Vor allen Arbeiten am Gerät Akku entfer- nen! 1. Spulendeckel an beiden Rastnasen gleichzei-tig kräftig zusammendrücken und ab-ziehen .2. Fadenspule entnehmen.3. Eventuelle Verschmutzungen entfernen.4. Fadenspule ins Gehäuse einlegen .5. Fadenende durch die Öse der Fadenbox fä-deln . 3 Um ein unbeabsichtigtes Abspulen zu vermeiden, Faden der neuen Fadenkas-sette vor dem Einlegen nicht aus den Halteschlitzen nehmen .6. Spulendeckel so auf die Fadenspulen-Aufnah-me aufsetzen, dass die beiden Rastnasen spürbar einrasten. 1 Vor dem Einschalten: Rasentrimmer par- allel zum Boden halten, da sonst Verlet-zungsgefahr besteht.

Beseitigung von Störungen Ersatzteile Garantie In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegegeben Garantie- bestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ur- sache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Ver- käufer oder die nächstgelegene Niederlassung. Problem Ursache Abhilfe Automatische Fadennachstel- lung funktioniert nicht

• Spule leer • Fadenkassette austauschen.

• Schneidfaden ist abgerissen und in die Fadenbox eingezogen.

• Schneidfaden hat sich auf der Spu- le verklemmt.

• Fadenspule entnehmen, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen.

• Schneidfaden ist auf der Spule ver- schweißt.

• Verschweißten Fadenteil entfernen, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen. Faden reißt zu häufig ab

• Fadenkontakt zu feststehenden Ob- jekten z. B. Zäune, Bäume etc.

• Pflanzenschutzbügel verwenden. Gerät schaltet ab

• Akku zu heiß (über 45°C) • Akku abkühlen lassen

• Akku entladen • Akku aufladen Gerät lässt sich nicht einschalten

• Akku entladen • Akku aufladen

• Akku defekt • Akku austauschen Ladegerät: kein Ladevorgang (rotes Dauerlicht)

• Akkutemperatur außerhalb von 5 °C bis 45 °C

• Akku abkühlen lassen, bzw. erwärmen

• Akku defekt • Akku austauschen Ladegerät: Störung (rotes Blinklicht)

• Kontakte verschmutzt • Kontakte reinigen

• Akku defekt • Akku austauschen Im Zweifelsfall immer eine WOLF-Garten Service-Werkstatt aufsuchen. 1 Trimmer vor jeder Prüfung, Reinigung oder Arbeiten an der Spule abstellen und Akku ent- fernen. Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung

092.61.022 Fadenspule

41A20--L650 LI-ION POWER Pack 5 Akku 18 V / 1,5 Ah 41A30--E650 LI-ION POWER CA 700 Ladegerät Lieferung über Ihren Händler12

MTD Schweiz AG Allmendstraße 14 5612 Villmergen

MTD Motorgeräte GmbH Industriestraße 9-11 73054 Eislingen / Fils

LI-ION Power PACK 6 www.WOLF-Garten.com Teil-Nr. 769-07257 / 1011- TB
