GTA 700 - Græstrimmer Wolf Garten - Gratis brugsanvisning og manual

BRUGSANVISNING GTA 700 Wolf Garten

Plantebeskyttelsesbøjle 5 Udløsertaste 6 Strömbrytare start-stop 7Akku 8 Indstilling Midtergreb 9 Indstilling skafthældning 10 Trådkassette

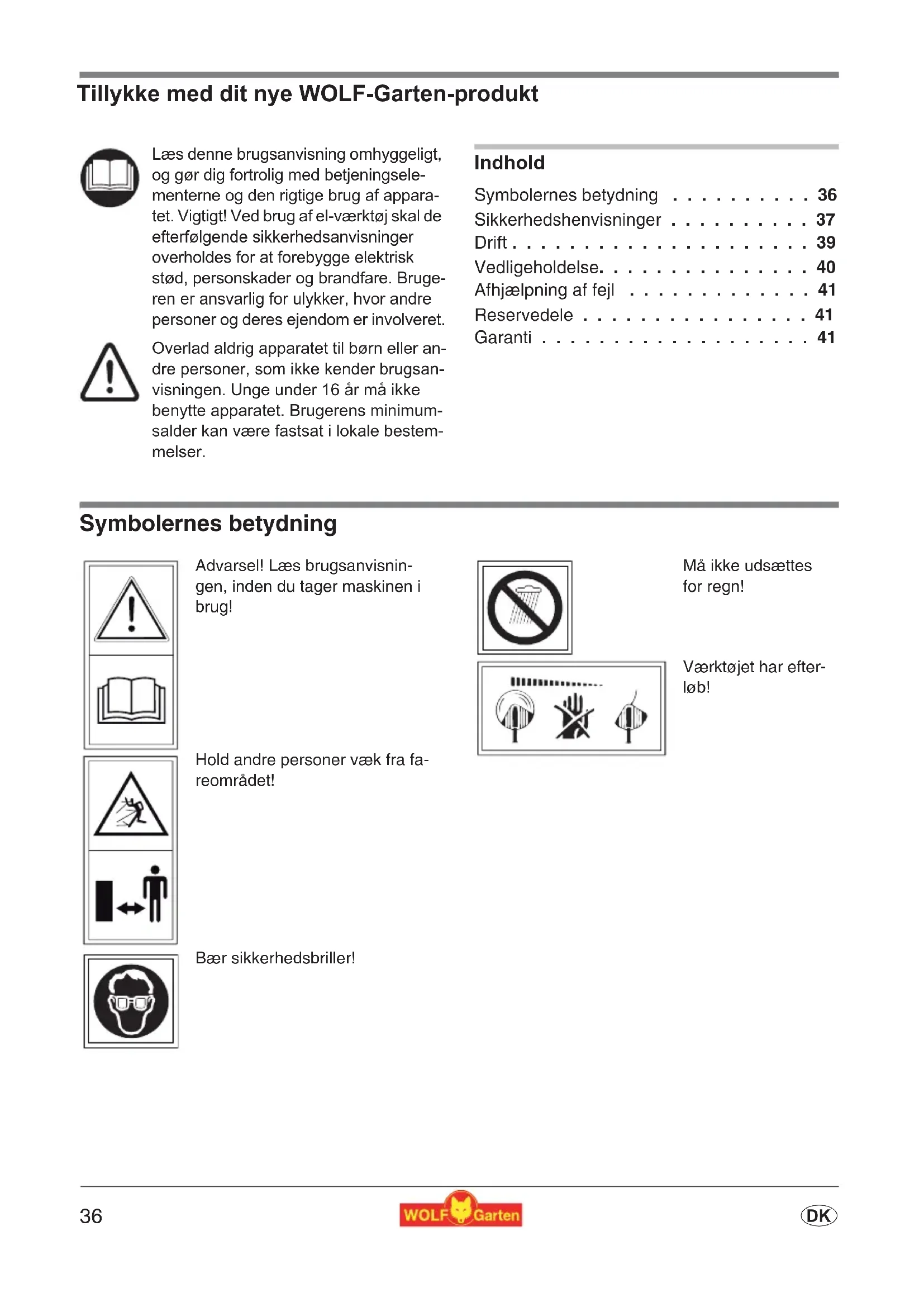

• d Tillykke med dit nye WOLF-Garten-produkt Indhold Symbolernes betydning p. 36
• Sikkerhedshenvisninger p. 37
• Drift p. 39
• Vedligeholdelse p. 40
• Afhjælpning af fejl p. 41
• Reservedele p. 41
• Garanti Symbolernes betydning Læs denne brugsanvisning omhyggeligt, og gør dig fortrolig med betjeningsele- menterne og den rigtige brug af appara- tet. Vigtigt! Ved brug af el-værktøj skal de efterfølgende sikkerhedsanvisninger overholdes for at forebygge elektrisk stød, personskader og brandfare. Bruge- ren er ansvarlig for ulykker, hvor andre personer og deres ejendom er involveret. Overlad aldrig apparatet til børn eller an- dre personer, som ikke kender brugsan- visningen. Unge under 16 år må ikke benytte apparatet. Brugerens minimum- salder kan være fastsat i lokale bestem- melser. Advarsel! Læs brugsanvisnin- gen, inden du tager maskinen i brug! Hold andre personer væk fra fa- reområdet! Bær sikkerhedsbriller! Må ikke udsættes for regn! Værktøjet har efter- løb! Originale driftsvejledning37 p. 41

Sikkerhedshenvisninger Almindelige henvisninger z Denne græstrimmer bør kun bruges til pleje af græskanter samt mindre græs- og plænearea- ler i private husstande. Denne græstrimmer bør ikke anvendes i offentlige anlæg, parker, sportsanlæg, i vejrabatter osv. samt i land- og skovbrug. z På grund af fare for legemsbeskadigelse bør græstrimmeren ikke bruges på følgende ste- der: – trimming af buske, hække og stakitter, – afskæring af blomster, – findeling til brug ved kompost z Af sikkerhedsgrunde må unge under 17 år samt personer, der ikke er fortrolige med trim- meren, ikke bruge denne græstrimmer. z Afbryd brugen af maskinen, hvis personer, frem for alt børn og husdyr, er i nærheden. z Trimmeren må ikke tages i brug, hvis der er personer (især børn) eller dyr i umiddelbar nærhed; brugeren er ansvarlig for eventuel tilskadekomst. z Brug kun græstrimmeren i tørt vejr og lad den ikke ligge ude i regnvejr. z Brug kun maskinen ved dagslys eller ved god kunstig belysning. z Monter aldrig metalliske skæreelementer. Før ibrugtagning

Plænen skal rengøres for fremmedlegemer som f. eks. grene, sten, tråd osv. Vær også opmærksom på eventuelle fremmedlegemer, mens græstrimmeren er i brug. z Brug aldrig trimmeren med beskadigede beskyttelsesdele og afdækninger.

Af sikkerhedsgrunde må der kun bruges origi- nale reservedele. Ved eventuelle udskiftninger af reservedele skal monteringsvejledningen følges nøje.

Sluk for apparatet og fjern akkuen før appara- tets indstilling eller rengøring. Under arbejdet

Hold altid hænder og fødder væk fra skæreanord- ningen, frem for alt når De kobler motoren til.

Vær forsigtig ved enhver anordning, der anven- des til afskæring af trådlængde – fare for kvæs- telse. Når den nye tråd er trukket ud, skal maskinen altid holdes i en normal arbejdspositi- on, inden den kobles til. z Græstrimmeren holdes parallelt med plænen når den startes, da eventuel overskudssnøre skæres af i startøjeblikket med fare for le- gemsbeskadigelse.

Under arbejdet skal man holde en sikkerhedsaf- stand til den roterende snøre. Tag ikke om den ro- terende snøre. z Beskyttelsesbriller påbudt! z Hav altid egnet arbejdstøj på; brug ikke „fl ag- rende” tøj, som snøren kan få fat i. Brug gode sko. Beskyt også benene (f. eks. ved at have lange bukser på). z Motoren skal afbrydes ved eventuel transport fra arbejdssted til arbejdssted. z Vær særlig opmærksom, når De bevæger Dem baglæns – fare for at falde over et eller andet.

Ved afbrydelse af arbejdet må græstrimmeren ald- rig ligge, så børn kan få fat i den! Opbevar den på et sikkert sted. z De på græstrimmeren installerede kontakter må aldrig fjernes eller bygges videre på, f. eks. ved at binde startkontakten fast. z Trådrullen må aldrig støde på jorden eller mod murkanter. Hvis trådrullen én gang harfået et hårdt stød, kan der forekomme forstærkede vi- brationer i grebet. Hvis dette er tilfældet, skal græstrimmeren afprøves på et service-værks- ted. Efter arbejdet z Hvis trimmeren lægges i haven: Bemark! Fare! Snøren løber stadig rundt kort tid efter. z Vent altid til snøren er standset. z Eftersyn og rengøring af græstrimmeren samt afmontering af beskyttelsesskærmen eller udskiftning af trådkassetten må kun foretages, når motoren ikke er i gang og kun, når Akku er trukket ud af stikkontakten. Anvend kun origi- nale WOLF-Garten trådkassetter og følg mon- teringsanvisningerne.38

z Græstrimmeren må ikke rengøres med rinden- de vand og især ikke med en højtryksrenser.

Reparationer på græstrimmeren må kun foretages

Bosch Central Værksted eller af et WOLF- Garten serviceværksted. z Luftåbningerne skal være fri for snavs.

Opbevar ikke maskinen inden for børns række- vidde. Ladeapparat z Ladeapparatet må kun bruges i tørre rum. z Afbryd kabelforbindelser ved at trække stikket ud af stikkontakten. Træk ikke i selve kablet, det kan beskadige kabel og stik og man kan ikke længere fastholde den elektriske sikker- hed. z Brug aldrig ladeapparatet, hvis kabel, stik eller trimmeren selv er beskadiget som følge af ydre påvirkninger. Tag ladeapparatet med til det nærmeste autoriserede værksted. z I tilfælde af en fejl på ladeapparatet, må det kun åbnes af et autoriseret værksted. z Brug kun egnede Wolf-Garten ladeapparater til opladning af akkuen. Ved brugen af andre ladeapparater kan der forekomme defekter el- ler en brand kan udløses. Batteri z Ved forkert brug kan der løbe væske ud af bat- teriet. Undgå kontakt med denne væske. Skyl straks med vand ved eventuel kontakt. Hvis væsken kommer i øjnene kontakt læge. Væs- ke fra batteriet kan medføre hudirritationer el- ler forbrændinger. z Ved beskadiget og ukorrekt brug af akku-pak- ken kan der udslippe dampe. Tilfør frisk luft og opsøg om nødvendigt læge. Dampene kan ir- ritere åndedrættet.

Batterier må aldrig oplades i nærheden af syrer eller let brandbare materialer. z Batteriet må kun oplades ved 5 °C – 45 °C. Efter stærk belastning skal batteriet først afkøles. 1 Eksplosionsfare! z Beskyt redskabet mod stærk varme og ild. z Læg den ikke fra på varmelegemer og udsæt den ikke i længere tid for stærkt solskin. z Brug kun redskabet ved omgivende tem- peraturer på 5 °C til + 45 °C. 1 Kortslutningsfare! z Ved bortskaffelse, transport eller op- bevaring skal akkuen pakkes ind (plas- tikpose, æske) eller kontakterne skal afklemmes. z Akku-pakningen må ikke åbnes. Akkuer skal bortskaffes miljømæssigt korrekt Bortskaffelse z WOLF-Garten akkuer er iht. den aktuelle tekniske stand ve- dr. energiforsyning til elektro- apparater, som er uafhængige af strømnettet, bedst egnet. Li- Ion-batterier er miljøskadelige, hvis de bortskaffes med hus- holdningsaffald. z WOLF-Garten akkuer er Li-Ion akkumulatorer og skal borts- kaffes efter gældende bestem- melser. Lad specialforretningen bortskaffe defekte akkuer. Akkuer skal ta- ges ud af apparatet, inden ap- paratet bortskaffes. z WOLF-Garten ønsker at frem- me brugernes miljøvenlige ad- færd. I samarbejde med dig og WOLF-Garten forhandleren garanterer vi at tage brugte ak- kuer tilbage og klargøre dem til genbrug. Smid ikke elektrisk udstyr ud med us- holdningsaffaldet. Genbrug udstyr, til- behør og emballage på iljømæssig vis.39

Drift Driftstider z Overhold de regionale forskrifter. Opladning 1 Obs! Opladeren må kun bruges på tørre steder.Batteriet skal oplades i omkring 1,2 timer, før det bruges første gang.Brug kun originale WOLF-Garten opladere (del nr. 41A30--E650)!1. Tag batteriet ud af opladeren .2. Tilslut batteriet til opladeren .3. Tilslut opladeren til strømmen (LED lyser grønt). 3 Bemærkninger til opladeren : z LED lyser rødt: Batteri opladesz LED lyser grønt: Opladning afsluttetz LED lyser rødt: Fejl (fx. at batteriet er for varmt) 1 Selvafladning af batterier! Fjern batteriet fra opladeren, når det er fuldt opladet. 3 Generel henvisning vedr. akkuen: Af hensyn til akkuens lange levetid skal du være opmærksom på følgende punkter: z Ved lav akku-spænding afbryder græstrimmer automatisk. Så skal akku-en oplades.z Lithium-ion-akkuen skal oplades inden lange pauser, fx ved opbevaring for vin-teren.z Ved fuldt afladet batteri er ladetiden 1,2 timer.z Lithium-Ion-batteriet kan oplades i enh-ver ladetilstand, og opladningen kan af-brydes til enhver tid uden at skade batteriet (ingen memory-effekt). Arbejdsvinkel Trimmeren kan indstilles til 3 forskellige arbejds-vinkler. Dermed bliver det nemmere at nå ind til steder i din have, som er vanskeligt tilgængelige.1. Tryk på låseknappen .2. Indstil den ønskede arbejdsvinkel (Håndta-get klikker højt). 3 Under arbejdet skal skærehovedet hol- des lidt skråt fremad. Indstilling af det midterste greb z Højden og vinklen på det midterste greb ind-stilles som ønsket i henhold til figurerne. Indstilling af grebshøjden 1. Skru gevindmuffen af .2. Træk teleskoparmen fra hinanden, indtil den ideelle grebshøjde er nået .3. Skru gevindmuffen fast igen . Arbejdsposition Isolering af 1. Hold trimmeren i det øverste og midterste grebt .2. Sving trimmeren i halvcirkler foran kroppen (uden at berøre jorden). 3 Bemærk Den optimale arbejdsvinkel til hækklipning er 30°. 3 Planteskærm Planteskærmen beskytter planter, træer og planteskoleplanter.z Når det er nødvendigt, foldes plante-skærmen ned.Kantskæring Kantskæringsfunktionen gør det muligt at foreta-gen en præcis beskæring af plænekanterne.1. Træk muffen op .2. Drej håndtaget 180°, indtil det går mærkbart i indgreb .3. Hold trimmeren i det øverste og midterste greb .4. Kør trimmeren langs med plænens kant (uden kontakt med jorden).

Sluk 1 Pas på! Roterende snor! Værktøjet arbejder stadig!z Slip start/stop-knappen . 3 Tips til trimmingen z Klip langsomt og trinvist i højt græs.z Du forøger trimmerens levetid, hvis du gør ventilations-slidserne rene og renser apparatets underside for græsrester før og efter hver trim.z Hvis du vil udnytte den fulde akkukapaci-tet, skal du ikke tænde og slukke trimme-ren unødvendigt ofte. Vedligeholdelse Udskift trådkassette 1 Pas på! Roterende snor! Værktøjet arbejder stadig!z Træk akkuen inden alle arbejder på ap-paratet!1. Tryk spoledækslet sammen på de to snipper samtidig og træk det af 2. Tag trådspolen ud3. Fjern eventuelle urenheder4. Læg trådspolen i huset .5. Træk snorens ende gennem nålens øje 3 For at undgå, at snoren rulles ud utilsig- tet, trådes det nye tynde bånd, før den isættes gennem monterings-spalterne

6. Sæt spoledækslet på trådspoleholderen, så de to snipper går i hak.

1 Inden du tænder for apparatet: Hold græstrimmeren parallelt med jorden, da der ellers er fare for at komme til skade.

Afhjælpning af fejl Reservedele Garanti I hvert land gælder de garantibetingelser, som vort salgsselskab resp. importør i det pågældende land har udgivet. Fejl på maskinen repareres gratis i garantiperioden, hvis de skyldes en materiale- el- ler produktionsfejl. Hvis De vil gøre Deres garanti gældende, bedes De henvende Dem til Deres for- handler eller nærmeste filial. Problem Mulige årsager Afhjælpning Den automa- tisketrådfrem- føring fungerer ikke.

• Spolen er tom. • Se udskiftning af trådspole.

• Tråden er revet over og er rullet tilbage i trådkassetten.

• Tråden har klemt sig fast i kassetten.

• Tag trådspolen af. Tråden løsnes med lette træk, og trådspolen sættes i igen.

• Tråden er „svejset“ fast på spolen.

• Fjern den tråd, der er „svejset“ fast på spolen. Tråden løsnes med lette træk, og trådspolen sættes i igen. Tråden knækker for ofte.

• Trådkontakt til faststående objekter fx hegn, træer osv.

• Aflade akku • Oplade akku Kniven kan ikke kobles til:

• Akkutemperatur uden for grænserne 5 °C til 45 °C

• Lad akku køle af resp. varme op

• Akku defekt • Udskifte akku Ladeapparat: Fejl (rødt, blinkende lys)

• Kontakter snavsede • Rengør kontakter

• Akku defekt • Udskifte akku Bemærk: Alle øvrige reparationer må kun foretages på WOLF-Garten serviceværksted. Bestillings-nr. Varebetegnelse Varebeskrivelse

• Trådspolen er tom. • Se trådkasettbytte.

• Spolen tom. • Byt trådkasett.
