BEDIENUNGSANLEITUNG DW 6 DOMETIC

DW6-O-16s.book Seite 2 Montag, 3. April 2017 4:04 16DW6

DW6-O-16s.book Seite 3 Montag, 3. April 2017 4:04 16DW6

220 – 240 Vw DW6-O-16s.book Seite 4 Montag, 3. April 2017 4:04 16DW6

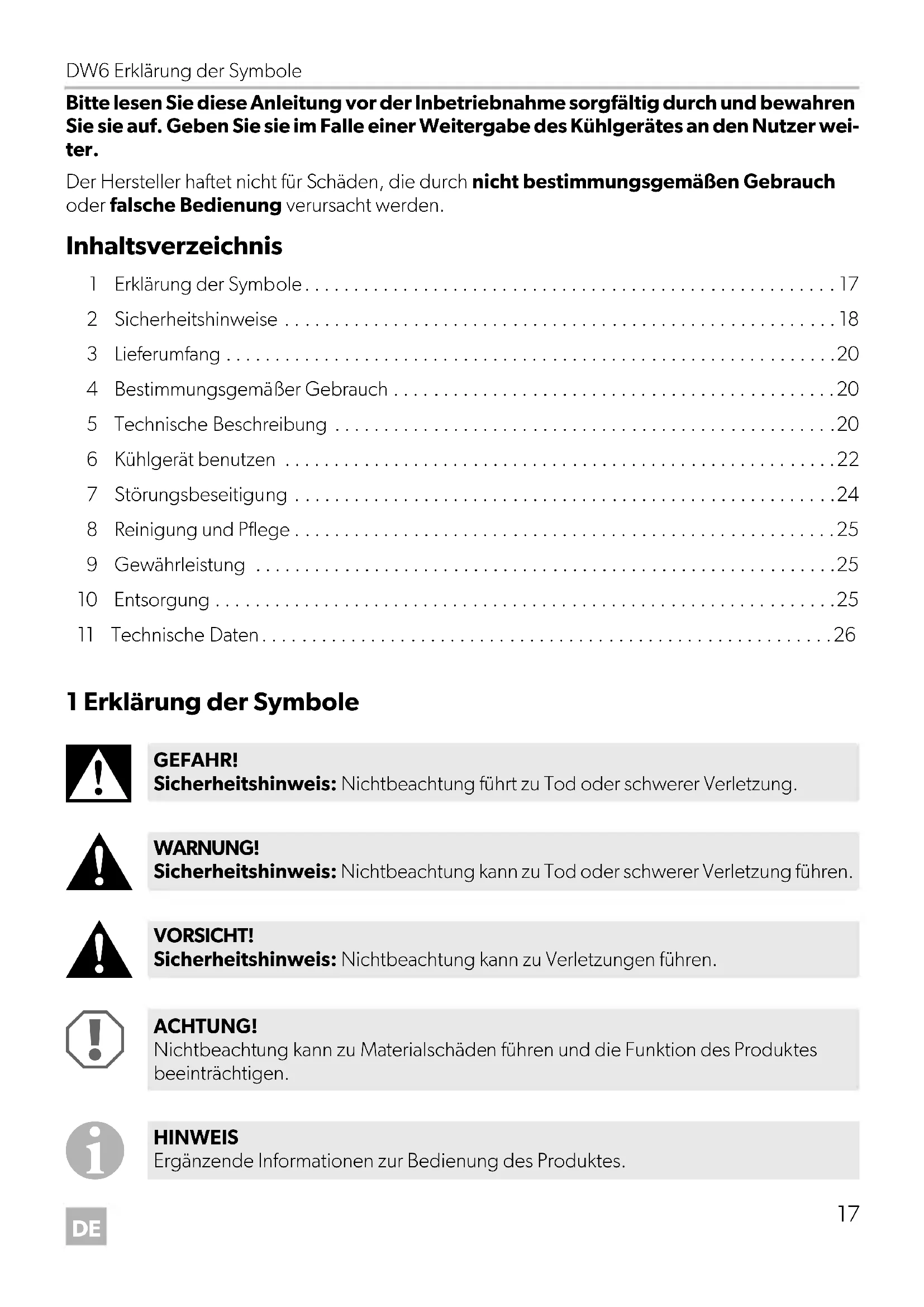

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer wei- ter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhaltsverzeichnis 1 Erklärung der Symbole p. 17
• 2 Sicherheitshinweise p. 18
• 3 Lieferumfang p. 20
• 4 Bestimmungsgemäßer Gebrauch p. 20
• 5 Technische Beschreibung p. 20
• 6 Kühlgerät benutzen p. 22
• 7 Störungsbeseitigung p. 24
• 8 Reinigung und Pflege p. 25
• 9 Gewährleistung p. 25
• 10 Entsorgung p. 25
• 11 Technische Daten 1 Erklärung der Symbole p. 26

GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. DW6-O-16s.book Seite 17 Montag, 3. April 2017 4:04 16Sicherheitshinweise DW6

2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

• Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.

• Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

• Dieser Kühlschrank kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Kühlschranks unterwiesen wurden und die daraus resultie- renden Gefahren verstehen.

• Elektrogeräte sind kein Kinderspielzeug! Verwahren und benutzen Sie das Kühlgerät außerhalb der Reichweite von Kindern.

• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlgerät spielen.

• Wenn das Anschlusskabel dieses Kühlgeräts beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlschrank.

• Trennen Sie das Kühlgerät vom Netz –vor jeder Reinigung und Pflege – nach jedem Gebrauch

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.

• Schließen Sie den Kühlschrank nur mit dem zugehörigen Anschlusskabel an das Wechselstromnetz an.

• Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungs- mittelhaltiger Stoffe.

• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. DW6-O-16s.book Seite 18 Montag, 3. April 2017 4:04 16DW6 Sicherheitshinweise

• Trennen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeugbatterie, bevor Sie ein Schnellladegerät anschließen.

• Wählen Sie den Betrieb mit Gleichstrom (Batteriebetrieb) nur, wenn der Fahrzeug- motor läuft und die Lichtmaschine ausreichende Spannung liefert oder wenn Sie einen Batteriewächter verwenden.

2.2 Sicherheit beim Betrieb des Kühlgeräts

• Fassen Sie nie mit bloßen Händen an blanke Leitungen.

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

• Benutzen Sie das Kühlgerät ausschließlich in einer trockenen Umgebung, wo es vor Spritzwasser und starker Feuchtigkeit geschützt ist.

• Legen Sie keine Gegenstände auf dem Kühlgerät ab, um Verletzungen beim Öffnen und Schließen der Tür durch herunterfallende Gegenstände zu vermeiden.

• Benutzen Sie keine Elektrogeräte innerhalb des Kühlschranks, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

• Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab (Abb. 1, Seite 2).

• Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Kühlgerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann (Abb. 2, Seite 2).

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden.

• Wenn Sie mehr als zwei Kühlgeräte einsetzen, dann halten Sie einen Abstand von mindestens 50 cm zwischen zwei Kühlgeräten ein.

• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

• Tauchen Sie das Kühlgerät nie in Wasser.

• Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe. DW6-O-16s.book Seite 19 Montag, 3. April 2017 4:04 16Lieferumfang DW6

3Lieferumfang 4 Bestimmungsgemäßer Gebrauch Das Kühlgerät eignet sich zum Kühlen von Getränkeflaschen. Der Kühlschrank ist für den Betrieb am Gleichstromnetz und an einer Wechselstromsteckdose ausgelegt. 5 Technische Beschreibung

Das Kühlgerät kann mit Wechselstrom und Gleichstrom betrieben werden. Über zwei Taster kann die gewünschte Temperatur eingestellt werden. Ein Display zeigt sowohl die gewünschte als auch die tatsächliche Kühltemperatur an. Bei Bedarf kann die Innen- beleuchtung eingeschaltet werden. Alle im Kühlgerät verwendeten Materialien sind unbedenklich für Lebensmittel. Menge Bezeichnung 1Kühlgerät 1 Netzteil mit Wechselstrom-Anschlusskabel 1 Gleichstrom-Anschlusskabel 3Innenroste 1 Bedienungsanleitung DW6-O-16s.book Seite 20 Montag, 3. April 2017 4:04 16DW6 Technische Beschreibung

5.2 Bestandteile des Kühlschranks

Der Kühlgerät hat folgende Bedienelemente:

Pos. in Abb. 3, Seite 2 Beschreibung 1 Lüftungsöffnung 2Türgriff 3 Wechselstrom-Anschlusskabel 4 Gleichstrom-Anschlusskabel 5 Bedienelemente 6Innenroste 7Schienen 8 Kondenswasserbehälter 9 Lüfter 10 Netzteilaufnahme Pos. in Abb. 4, Seite 3 Bezeichnung Beschreibung 1 POWER Schaltet das Kühlgerät ein oder aus. 2 LIGHT Schaltet die Innenbeleuchtung ein oder aus. 3 Display Zeigt die Temperatur an. 4 TEMP + Erhöht die gewünschte Kühltemperatur um jeweils 1 °C (bis maximal +20 °C). 5 TEMP – Verringert die gewünschte Kühltemperatur um jeweils 1 °C (bis minimal +5 °C). HINWEIS Sie können zur Temperaturanzeige zwischen den Werten für °Celsius und °Fahrenheit wählen. Drücken Sie hierzu ca. drei Sekunden lang gleichzeitig die Tasten TEMP + und TEMP –. DW6-O-16s.book Seite 21 Montag, 3. April 2017 4:04 16Kühlgerät benutzen DW6

6 Kühlgerät benutzen

6.1 Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort.

• Wenn Sie eine erhöhte Energieeffizienz und eine begrenzte Kühlleistung für das Kühlgerät einrichten wollen, nutzen Sie den ECO-Modus des Kühlgerätes.

• Öffnen Sie das Kühlgerät nicht häufiger als nötig.

• Lassen Sie die Tür nicht länger offen stehen als nötig.

6.2 Kühlgerät aufstellen

➤ Stellen Sie sicher, dass der Aufstellort das Gewicht des Kühlgeräts plus maximaler Befüllung tragen kann. ➤ Stellen Sie das Kühlgerät waagerecht auf. ➤ Öffnen Sie die Tür des Kühlgeräts. ➤ Schieben Sie den Kondenswasserbehälter unterhalb des Kühlgeräts in die entsprechende Aufnahme ein (Abb. 5, Seite 3). ➤ Setzen Sie die Innenroste so in das Kühlgerät ein, dass die Innenroste auf den vormontierten seitlichen Schienen liegen (Abb. 6, Seite 4). ➤ Schließen Sie die Tür des Kühlgeräts.

6.3 Kühlgerät anschließen

➤ Kontrollieren Sie vor Inbetriebnahme des Kühlgeräts, ob die Betriebsspannung und die Netzspannung übereinstimmen (siehe Typenschild). Betrieb mit Wechselstrom (Abb. 7, Seite 4) ➤ Schieben Sie das Netzteil in die Netzteilaufnahme auf der Rückseite des Kühlgeräts. ➤ Verbinden Sie den Adapterstecker mit der Buchse auf der Rückseite des Kühlgeräts. ➤ Schließen Sie den Netzstecker an eine Wechselstromsteckdose an. HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe Kapitel „Reinigung und Pflege“ auf Seite 25). GEFAHR! Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse Hände haben. DW6-O-16s.book Seite 22 Montag, 3. April 2017 4:04 16DW6 Kühlgerät benutzen

Betrieb mit Gleichstrom (Abb. 8, Seite 5) ➤ Entfernen Sie das Wechselstrom-Netzteil aus der Netzteilaufnahme auf der Rückseite des Kühlgeräts. ➤ Verbinden Sie den Stecker des Gleichstrom-Anschlusskabels mit der Buchse auf der Rückseite des Kühlgeräts. ➤ Schließen Sie das Gleichstrom-Anschlusskabel an ein Gleichstromnetz an.

6.4 Kühlgerät benutzen

➤ Schalten Sie das Kühlgerät ein, indem Sie die Taste POWER 3 Sekunden lang drücken. ✓ Das Display (Abb. 4 3, Seite 3) schaltet sich ein und zeigt die aktuelle Kühltemperatur an. ➤ Wenn Sie das Kühlgerät ausschalten möchten, drücken Sie die Taste POWER erneut für 3Sekunden. ✓ Das Display schaltet sich aus. ➤ Schalten Sie die Innenbeleuchtung ein oder aus, indem Sie die Taste LIGHT 3 Sekunden lang drücken. Temperatur einstellen

➤ Drücken Sie die Taste TEMP –, um die gewünschte Kühltemperatur schrittweise um 1 °C zu verringern. ➤ Drücken Sie die Taste TEMP +, um die gewünschte Kühltemperatur schrittweise um 1 °C zu erhöhen. ✓ Die eingestellte Temperatur wird im Display zweimal blinkend angezeigt. Anschließend wird die aktuelle Innenraumtemperatur des Kühlgeräts angezeigt. Getränkeflaschen einlagern (Abb. 9, Seite 6) ➤ Legen Sie die Getränkeflaschen horizontal auf die Innenroste. ➤ Legen Sie maximal zwei Getränkeflaschen auf ein Innenrost. ➤ Stellen Sie sicher, dass die Getränkeflaschen die maximale Flaschenlänge von 35 cm nicht überschreiten. ACHTUNG! Lebensmittel sollten nur in Originalverpackungen oder geeigneten Behältern eingelagert werden. HINWEIS Die Kühlleistung kann beeinflusst werden von

• der Umgebungstemperatur,

• der Menge der zu kühlenden Flaschen,

• der Häufigkeit der Türöffnungen. DW6-O-16s.book Seite 23 Montag, 3. April 2017 4:04 16Störungsbeseitigung DW6

7 Störungsbeseitigung Störung Mögliche Ursache Lösungsvorschlag Das Kühlgerät funktioniert nicht. Der Netzstecker ist nicht eingesteckt. Stecken Sie den Netzstecker in eine Wechselstromsteckdose. Das Gleichstrom-Anschlusskabel ist nicht eingesteckt. Schließen Sie das Gleichstrom- Anschlusskabel an ein Gleich- stromnetz an. Die Anschlusskabel oder Stecker sind beschädigt. Lassen Sie beschädigte Anschluss- kabel oder Stecker von einem Fachmann austauschen. Das Kühlgerät kühlt nicht ausreichend. Das Kühlgerät steht nicht waagerecht. Stellen Sie das Kühlgerät waagerecht auf. Die Umgebungstemperatur ist zu hoch. Sorgen Sie für eine niedrigere Umgebungstemperatur. Die Tür ist nicht korrekt geschlossen. Schließen Sie die Tür. Stellen Sie sicher, dass die Tür nicht blockiert wird. Die Tür wurde zu oft geöffnet. Öffnen Sie die Tür nur, wenn es notwendig ist. Es wird mehr als eine Energiequelle genutzt. Verwenden Sie nur eine Energiequelle. Der Wandabstand neben und hinter dem Kühlgerät ist zu gering. Halten Sie den Mindestabstand zu den Seitenwänden und zur Rückwand ein. Die Temperatur ist nicht korrekt eingestellt. Stellen Sie die Temperatur ein. Die Lüftungsöffnungen sind verschmutzt. Reinigen Sie die Lüftungs- öffnungen mit einem weichen Tu ch . Es befindet sich Kondenswasser außerhalb des Kühlgeräts. Der Kondenswasserbehälter ist voll. Leeren Sie den Kondenswasser- behälter. Die Tür schließt nicht richtig. Stellen Sie sicher, dass die Tür nicht blockiert wird. DW6-O-16s.book Seite 24 Montag, 3. April 2017 4:04 16DW6 Reinigung und Pflege

8 Reinigung und Pflege

➤ Reinigen Sie das Kühlgerät regelmäßig und sobald es verschmutzt ist mit einem feuchten Tuch. Schalten Sie das Kühlgerät hierzu aus.

➤ Achten Sie darauf, dass kein Wasser in die Dichtungen tropft. Dies kann die Elektronik beschädigen. ➤ Wischen Sie das Kühlgerät nach dem Reinigen mit einem Tuch trocken. ➤ Leeren Sie regelmäßig den Kondenswasserbehälter an der Unterseite des Kühlgeräts. Ziehen Sie hierzu, bei geöffneter Tür, den Kondenswasserbehälter vollständig aus dem Kühlgerät (Abb. 5, Seite 3). 9Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,

• einen Reklamationsgrund oder eine Fehlerbeschreibung. 10 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. ACHTUNG! Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. HINWEIS Sie können die Innenroste entnehmen, um sie leichter zu reinigen. DW6-O-16s.book Seite 25 Montag, 3. April 2017 4:04 16Technische Daten DW6

11 Technische Daten DW6 Art.-Nr.: 9105330356 Anschlussspannung: 12 Vg 220 bis 240 Vw (mit Netzteil) Leistungsaufnahme: 36 W (12 Vg), 43 W (230 Vw), 13 W (230 Vw) im ECO-Modus Kühltemperaturbereich: +5 °C – +20 °C, bis 16 °C unter Umgebungstemperatur Kategorie: Pantry Energieeffizienzklasse: A Energieverbrauch: 114 kWh/annum Schutzklasse: III Bruttoinhalt: 20 l Nettoinhalt: 18 l Maximale Flaschenlänge: 35 cm Klimaklasse: N Schallemission: 44 dB(A) Außenabmessungen (L x B x H): 515 x 266 x 415 mm Gewicht: ca. 7,6 kg Prüfung/Zertifikat: DW6-O-16s.book Seite 26 Montag, 3. April 2017 4:04 16DW6
