BEDIENUNGSANLEITUNG HD 515 C Kärcher

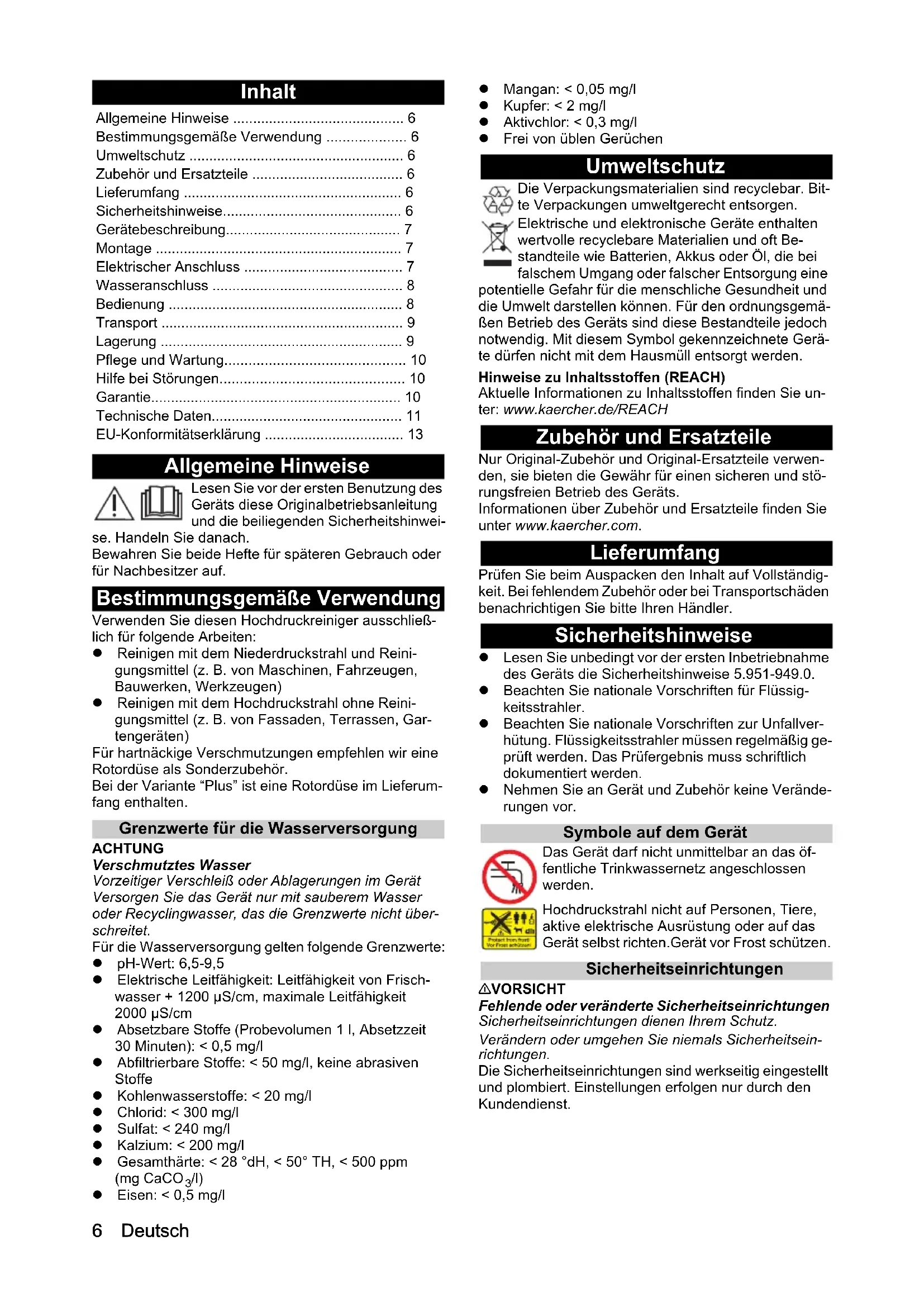

46 Deutsch Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei- se. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf. Bestimmungsgemäße Verwendung Verwenden Sie diesen Hochdruckreiniger ausschließ- lich für folgende Arbeiten: Reinigen mit dem Niederdruckstrahl und Reini- gungsmittel (z. B. von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen) Reinigen mit dem Hochdruckstrahl ohne Reini- gungsmittel (z. B. von Fassaden, Terrassen, Gar- tengeräten) Für hartnäckige Verschmutzungen empfehlen wir eine Rotordüse als Sonderzubehör. Bei der Variante “Plus” ist eine Rotordüse im Lieferum- fang enthalten. Grenzwerte für die Wasserversorgung ACHTUNG Verschmutztes Wasser Vorzeitiger Verschleiß oder Ablagerungen im Gerät Versorgen Sie das Gerät nur mit sauberem Wasser oder Recyclingwasser, das die Grenzwerte nicht über- schreitet. Für die Wasserversorgung gelten folgende Grenzwerte: pH-Wert: 6,5-9,5 Elektrische Leitfähigkeit: Leitfähigkeit von Frisch- wasser + 1200 µS/cm, maximale Leitfähigkeit 2000 µS/cm Absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0,5 mg/l Abfiltrierbare Stoffe: < 50 mg/l, keine abrasiven Stoffe Kohlenwasserstoffe: < 20 mg/l Chlorid: < 300 mg/l Sulfat: < 240 mg/l Kalzium: < 200 mg/l Gesamthärte: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

• /l) Eisen: < 0,5 mg/l Mangan: < 0,05 mg/l Kupfer: < 2 mg/l Aktivchlor: < 0,3 mg/l Frei von üblen Gerüchen Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bit- te Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be- standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemä- ßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Gerä- te dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Lieferumfang Prüfen Sie beim Auspacken den Inhalt auf Vollständig- keit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler. Sicherheitshinweise Lesen Sie unbedingt vor der ersten Inbetriebnahme des Geräts die Sicherheitshinweise 5.951-949.0. Beachten Sie nationale Vorschriften für Flüssig- keitsstrahler. Beachten Sie nationale Vorschriften zur Unfallver- hütung. Flüssigkeitsstrahler müssen regelmäßig ge- prüft werden. Das Prüfergebnis muss schriftlich dokumentiert werden. Nehmen Sie an Gerät und Zubehör keine Verände- rungen vor. Symbole auf dem Gerät Das Gerät darf nicht unmittelbar an das öf- fentliche Trinkwassernetz angeschlossen werden. Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten.Gerät vor Frost schützen. Sicherheitseinrichtungen 몇 VORSICHT Fehlende oder veränderte Sicherheitseinrichtungen Sicherheitseinrichtungen dienen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitsein- richtungen. Die Sicherheitseinrichtungen sind werkseitig eingestellt und plombiert. Einstellungen erfolgen nur durch den Kundendienst. Allgemeine Hinweise p. 6
• Bestimmungsgemäße Verwendung p. 6
• Umweltschutz p. 6
• Zubehör und Ersatzteile p. 6
• Lieferumfang p. 6
• Sicherheitshinweise p. 6
• Gerätebeschreibung p. 7
• Montage p. 7
• Elektrischer Anschluss p. 7
• Wasseranschluss p. 8
• Bedienung p. 8
• Transport p. 9
• Lagerung p. 9
• Pflege und Wartung p. 10
• Hilfe bei Störungen p. 10
• Garantie p. 10
• Technische Daten p. 11
• EU-Konformitätserklärung Deutsch 7 Druckschalter Der Druckschalter schaltet beim Loslassen des Ab- zugshebels an der Hochdruckpistole die Hochdruck- pumpe ab und der Hochdruckstrahl stoppt. Wird der Abzugshebel betätigt, schaltet die Pumpe wie- der ein. Gerätebeschreibung Geräteübersicht Siehe Grafikseite 1 Radkappe2 Düsenhalter3 Gleitkufe4 Typenschild5 Düsenablage für Dreifachdüse6 Transporthalter für Flächenreiniger7 Entriegelung Schubbügel8 Schubbügel, unten (eingeschoben)9 Schubbügel, oben (ausgezogen)10 Hochdruckdüse11 Markierung der Hochdruckdüse12 Strahlrohr EASY!Lock13 Hochdruckpistole EASY!Force14 Sicherungsraste15 Abzugshebel16 Sicherungshebel17 Hochdruckschlauch EASY!Lock18 Schlauchablage19 Kabelhalter20 Strahlrohrhalter ohne Klemmung21 Gummiband (nicht bei Geräten mit Schlauchtrom- mel) 22 Düsenablage für Rotordüse (Rotordüse nur bei Va- riante “Plus” im Lieferumfang) 23 Strahlrohrhalter mit Klemmung für den Transport24 Geräteschalter25 Griff26 Hochdruckanschluss EASY!Lock27 Haltegriff28 Wasseranschluss29 Reinigungsmittel-Saugschlauch mit Filter und Rei- nigungsmitteldosierung 30 Sieb31 Schlauchstutzen32 Überwurfmutter33 Kurbel34 Schlauchtrommel Farbkennzeichnung Bedienelemente für den Reinigungsprozess sind gelb. Bedienelemente für die Wartung und den Service sind hellgrau. Montage Radkappen befestigen Die Radkappen befestigen. Zubehör montieren Hinweis Das EASY!Lock-System verbindet Komponenten durch ein Schnellgewinde mit nur einer Umdrehung schnell und sicher. p. 13

1. Die Hochdruckdüse mit der Markierung nach oben

auf dem Strahlrohr anbringen.

2. Die Hochdruckdüse handfest anziehen (Ea-

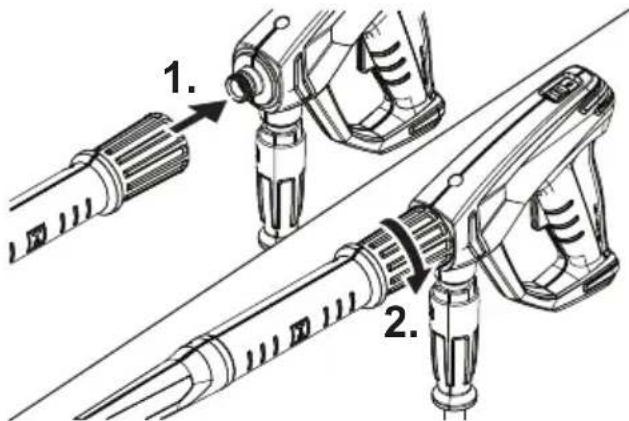

3. Das Strahlrohr mit der Hochdruckpistole verbinden

und handfest anziehen (EASY!Lock).

4. Die Entriegelung des Schubbügels lösen.

5. Den Schubbügel auf die Endstellung herausziehen.

Bei Geräten ohne Schlauchtrommel:

6. Den Hochdruckschlauch mit der Hochdruckpistole

und dem Hochdruckanschluss des Geräts verbin- den und handfest anziehen (EASY!Lock). Bei Geräten mit Schlauchtrommel:

7. Den Hochdruckschlauch gestreckt auf dem Boden

8. Die Kurbel in die Schlauchtrommelwelle einstecken

9. Die Kurbel im Uhrzeigersinn drehen und dabei den

Hochdruckschlauch in gleichmäßigen Lagen auf die Schlauchtrommel aufwickeln.

10. Den Hochdruckschlauch mit der Hochdruckpistole

verbinden und handfest anziehen (EASY!Lock). Elektrischer Anschluss GEFAHR Fehlende Netztrennung Verletzungsgefahr durch elektrischen Schlag Verbinden Sie das Gerät mit einem Stecker mit dem elektrischen Netz. Eine nicht trennbare Verbindung mit dem Stromnetz ist verboten. Der Stecker dient zur Netz- trennung.

1. Das Netzkabel abwickeln und auf den Boden legen.

2. Den Netzstecker in die Steckdose stecken.

Wasseranschluss Anschluss an eine Wasserleitung 몇 WARNUNG Rückfluss von verschmutztem Wasser in das Trink- wassernetz Gesundheitsgefahr Beachten Sie die Vorschriften des Wasserversorgers. Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Verwenden Sie einen Systemtrenner von KÄRCHER oder alternativ einen Systemtrenner gemäß EN 12729 Typ BA. Wasser, das durch einen Systemtrenner geflos- sen ist, wird als nicht trinkbar eingestuft. Schließen Sie den Systemtrenner immer an die Wasserversorgung, niemals direkt am Wasseranschluss des Geräts an.

1. Die Wasserversorgung auf Zulaufdruck, Zulauftem-

peratur und Zulaufmenge prüfen (siehe Kapitel Technische Daten).

2. Den Systemtrenner und den Wasseranschluss des

Geräts mit einem Wasserzulaufschlauch verbinden (Anforderungen an den Wasserzulaufschlauch sie- he Kapitel Technische Daten).

3. Den Wasserzulauf öffnen.

Wasser aus Behälter ansaugen

1. Den Saugschlauch mit dem Filter am Wasseran-

schluss anschrauben (Bestellnummer siehe Kapitel Technische Daten).

2. Das Gerät entlüften (siehe Kapitel Gerät entlüften).

1. Die Hochdruckdüse vom Strahlrohr abschrauben.

2. Das Gerät laufen lassen, bis das Wasser blasenfrei

3. Bei Entlüftungsproblemen das Gerät 10 Sekunden

laufen lassen, dann ausschalten. Den Vorgang mehrmals wiederholen.

4. Das Gerät ausschalten.

5. Die Hochdruckdüse auf das Strahlrohr schrauben.

Bedienung GEFAHR Hochdruck-Wasserstrahl Verletzungsgefahr Fixieren Sie den Abzugshebel und den Sicherungshe- bel niemals in betätigter Position. Benutzen Sie die Hochdruckpistole nicht, wenn der Si- cherungshebel beschädigt ist. Schieben Sie vor allen Arbeiten am Gerät die Siche- rungsraste der Hochdruckpistole nach vorne. Halten Sie die Hochdruckpistole und das Strahlrohr mit beiden Händen. 몇 WARNUNG Defektes Gerät und Zubehör, defekte Zuleitungen und Anschlüsse Verletzungsgefahr Das Gerät darf nur in einwandfreiem Zustand betrieben werden. Hochdruckpistole öffnen / schließen

1. Den Sicherungshebel und den Abzugshebel betäti-

gen. Die Hochdruckpistole wird geöffnet.

2. Den Sicherungshebel und den Abzugshebel loslas-

sen. Die Hochdruckpistole wird geschlossen. Betrieb mit Hochdruck Das Gerät kann stehend oder liegend betrieben werden. Hinweis Das Gerät ist mit einem Druckschalter ausgestattet. Der Motor läuft nur an, wenn die Hochdruckpistole geöffnet ist.

1. Bei Geräten mit Schlauchtrommel: Den Hochdruck-

schlauch ganz von der Schlauchtrommel abrollen.

2. Den Geräteschalter auf “I/ON” stellen.

3. Die Sicherungsraste der Hochdruckpistole nach

hinten schieben. Die Hochdruckpistole ist entsichert.

4. Die Hochdruckpistole öffnen.

1. Die Hochdruckpistole schließen.

2. Das Gehäuse der Düse drehen, bis das gewünschte

Symbol mit der Markierung übereinstimmt. Betrieb mit Reinigungsmittel GEFAHR Im Gerät verbleibender Hochdruck Verletzungsgefahr Schalten Sie das Gerät vor dem Düsenwechsel aus. Betätigen Sie die Hochdruckpistole, bis das Gerät drucklos ist. 몇 WARNUNG Falscher Umgang mit Reinigungsmitteln Gesundheitsgefahr Beachten Sie die Sicherheitshinweise auf dem Reini- gungsmittel. ACHTUNG Ungeeignete Reinigungsmittel Beschädigung des Geräts und der zu reinigenden Ob- jekte Verwenden Sie nur von KÄRCHER freigegebene Reini- gungsmittel. Beachten Sie die dem Reinigungsmittel beigegebene Dosierempfehlungen und Hinweise. Gehen Sie zum Schutz der Umwelt sparsam mit Reini- gungsmitteln um. Hinweis KÄRCHER-Reinigungsmittel garantieren ein störungs- freies Arbeiten. Bitte lassen Sie sich beraten oder for- dern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.

1. Den Reinigungsmittel-Saugschlauch herausziehen.

2. Die Ansaugmenge der Reinigungsmittellösung am

Reinigungsmittelfilter einstellen.

3. Den Reinigungsmittel-Saugschlauch in einen Be-

hälter mit Reinigungsmittel hängen.

4. Die Düse auf die Stellung "CHEM" stellen.

5. Den Hochdruckreiniger in Betrieb nehmen.

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene

Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl ab-

spülen. Hochdruck-Rundstrahl (0°) für besonders hartnäckige Verschmutzungen Niederdruck-Flachstrahl (CHEM) für den Betrieb mit Reinigungsmittel oder Reinigen mit geringem Druck Hochdruck-Flachstrahl (25°) für großflächi- ge VerschmutzungenDeutsch 9 Nach Betrieb mit Reinigungsmittel

1. Die Ansaugmenge am Reinigungsmittelfilter auf

maximale Menge stellen.

2. Den Filter in klares Wasser tauchen.

3. Das Gerät starten und eine Minute lang klar spülen.

Betrieb unterbrechen

1. Die Hochdruckpistole schließen.

Das Gerät schaltet aus.

2. Die Sicherungsraste nach vorne schieben.

Die Hochdruckpistole ist gesichert. Betrieb fortsetzen

1. Die Sicherungsraste nach hinten schieben.

Die Hochdruckpistole ist entsichert.

2. Die Hochdruckpistole öffnen.

Das Gerät schaltet ein. Betrieb beenden

1. Den Wasserzulauf schließen.

2. Die Hochdruckpistole öffnen.

3. Den Geräteschalter auf “I/ON” stellen und das Gerät

5-10 s laufen lassen.

4. Die Hochdruckpistole schließen.

5. Den Geräteschalter auf “0/OFF” stellen.

6. Den Netzstecker mit trockenen Händen aus der

7. Den Wasserzulauf entfernen.

8. Die Hochdruckpistole öffnen, bis das Gerät drucklos

9. Die Sicherungsraste nach vorne schieben.

Die Hochdruckpistole ist gesichert. Transport 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei Transport und Lagerung das Gewicht des Geräts. ACHTUNG Unsachgemäßer Transport Beschädigungsgefahr Schützen Sie den Abzugshebel der Hochdruckpistole vor Beschädigungen. Gerät in Fahrzeugen transportieren: Das Gerät nach den jeweils gültigen Richtlinien gegen Rut- schen und Kippen sichern. Gerät über längere Strecken transportieren: Das Gerät am Schubbügel hinterher ziehen. Gerät über Treppen transportieren: Das Gerät Stufe um Stufe hochziehen. Die Gleitkufen schützen das Gehäuse vor Beschädigung. Gerät tragen: Das Gerät an den Griffen tragen. Transporthalter für Flächenreiniger

1. Den Anschlussstutzen des Flächenreinigers auf

den Transporthalter am Hochdruckreiniger stecken.

2. Die Überwurfmutter ca. 1 Umdrehung aufschrau-

ben. Krantransport GEFAHR Unsachgemäßer Krantransport Verletzungsgefahr durch fallendes Gerät oder fallende Gegenstände Beachten Sie die örtlichen Unfallverhütungsvorschriften und Sicherheitshinweise. Das Gerät darf nur durch Personen mit dem Kran trans- portiert werden, die in der Bedienung des Krans unter- wiesen sind. Kontrollieren Sie vor jedem Krantransport das Hebe- zeug auf Beschädigung. Kontrollieren Sie vor jedem Krantransport den Griff auf Beschädigung. Heben Sie das Gerät nur am Griff an. Verwenden Sie keine Anschlagketten. Sichern Sie die Hebeeinrichtung vor unbeabsichtigtem Aushängen der Last. Entfernen Sie vor dem Krantransport das Strahlrohr mit der Hochdruckpistole, die Düsen, den Flächenreiniger und andere lose Gegenstände. Transportieren Sie während des Hebevorgangs keine Gegenstände auf dem Gerät. Stehen Sie nicht unter der Last. Achten Sie darauf, dass sich im Gefahrenbereich des Krans keine Personen aufhalten. Lassen Sie das Gerät nicht unbeaufsichtigt am Kran hängen.

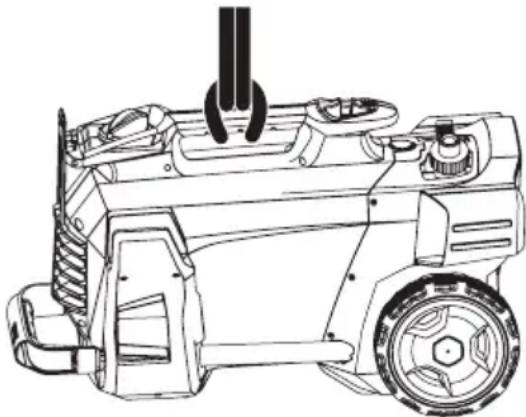

1. Die Hebeeinrichtung am Griff des Geräts befesti-

gen. Lagerung 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei Transport und Lagerung das Gewicht des Geräts. Das Gerät nur in Innenräumen lagern. Gerät aufbewahren

1. Das Strahlrohr mit der Hochdruckpistole in den Dü-

senhalter stellen und im Strahlrohrhalter einrasten.

2. Das Netzkabel aufwickeln und über den Kabelhalter

3. Den Stecker mit dem montiertem Clip befestigen.

Bei Geräten mit Schlauchtrommel:

4. Den Hochdruckschlauch auf die Schlauchtrommel

wickeln und den Griff der Kurbel umklappen. Bei Geräten ohne Schlauchtrommel:

5. Den Hochdruckschlauch aufbewahren:

a Den Hochdruckschlauch aufwickeln. b Den Hochdruckschlauch über die Schlauchabla- ge hängen. c Den Hochdruckschlauch mit dem Gummiband si- chern.

6. Die Entriegelung Schubbügel drücken und den

Schubbügel einschieben.10 Deutsch Frostschutz ACHTUNG Frost Zerstörung des Geräts durch gefrierendes Wasser Entleeren Sie das Gerät vollständig von Wasser. Bewahren Sie das Gerät an einem frostfreien Ort auf. Falls keine frostfreie Lagerung möglich ist:

1. Das Wasser ablassen.

2. Ein handelsübliches Frostschutzmittel durch das

Gerät pumpen. Hinweis Ein handelsübliches Frostschutzmittel für Kraftfahrzeu- ge auf Glykolbasis verwenden. Die Handhabungsvor- schriften des Frostschutzmittelherstellers beachten.

3. Das Gerät maximal 1 Minute laufen lassen, bis die

Pumpe und die Leitungen leer sind. Pflege und Wartung GEFAHR Unabsichtlich anlaufendes Gerät Verletzungsgefahr, Stromschlag Schalten Sie vor allen Arbeiten das Gerät aus und zie- hen Sie den Netzstecker. Hinweis Altöl darf nur von den dafür vorgesehenen Sammelstel- len entsorgt werden. Bitte geben Sie anfallendes Altöl dort ab. Verschmutzen der Umwelt mit Altöl ist strafbar. Sicherheitsinspektion / Wartungsvertrag Mit Ihrem Händler können Sie eine regelmäßige Sicher- heitsinspektion vereinbaren oder einen Wartungsver- trag abschließen. Bitte lassen Sie sich beraten. Wartungsintervalle Vor jedem Betrieb Das Netzkabel auf Schäden prüfen. Ein beschädigtes Kabel unverzüglich durch den au- torisierten Kundendienst oder eine Elektrofachkraft ersetzen lassen. Den Hochdruckschlauch auf Beschädigung prüfen. Einen beschädigten Hochdruckschlauch unverzüg- lich ersetzen. Das Gerät auf Dichtheit prüfen. 3 Tropfen Wasser pro Minute sind zulässig. Bei stär- kerer Undichtigkeit den Kundendienst aufsuchen. Wöchentlich Das Sieb im Wasseranschluss reinigen (siehe Kapi- tel Sieb im Wasseranschluss reinigen). Den Filter am Reinigungsmittel-Saugschlauch reini- gen. Alle 500 Betriebsstunden, mindestens jährlich Die Wartung des Geräts durch den Kundendienst durchführen lassen. Wartungsarbeiten Sieb im Wasseranschluss reinigen

1. Die Überwurfmutter abschrauben.

2. Den Schlauchstutzen abnehmen.

3. Das Sieb herausnehmen.

4. Das Sieb äußerlich reinigen und abspülen.

5. Das Sieb einstecken.

Hinweis Den Sechskant des Schlauchstutzens zum Anschluss im Gerät ausrichten.

6. Den Schlauchstutzen anbringen und mit der Über-

wurfmutter festziehen. Hilfe bei Störungen GEFAHR Unabsichtlich anlaufendes Gerät, Berührung von stromführenden Teilen Verletzungsgefahr, Stromschlag Schalten Sie vor Arbeiten am Gerät das Gerät aus. Ziehen Sie den Netzstecker. Lassen Sie alle Prüfungen und Arbeiten an elektrischen Teilen vom Fachpersonal ausführen. Suchen Sie bei Störungen, die in diesem Kapitel nicht genannt sind, einen autorisierten Kundendienst auf. Das Gerät lässt sich nicht starten

1. Das Netzkabel auf Schaden prüfen.

2. Die Netzspannung prüfen.

3. Falls das Gerät überhitzt ist:

a Den Geräteschalter auf “0/OFF” stellen. b Das Gerät mindestens 15 Minuten lang abkühlen lassen. c Den Geräteschalter auf “I/ON” stellen.

4. Bei einem elektrischem Defekt den Kundendienst

aufsuchen. Das Gerät kommt nicht auf Druck

1. Die Düse auf Hochdruck stellen.

2. Das Gerät entlüften (siehe Kapitel Gerät entlüften).

3. Das Sieb im Wasseranschluss reinigen (siehe Kapi-

tel Sieb im Wasseranschluss reinigen).

4. Die Wasserzulaufmenge prüfen (erforderliche Men-

ge siehe Kapitel Technische Daten).

5. Die Düse reinigen, ggf. ersetzen.

6. Bei Bedarf den Kundendienst aufsuchen.

Die Pumpe ist undicht. Bis zu 3 Tropfen Wasseraustritt pro Minute sind zuläs- sig. Bei stärkerer Undichtheit das Gerät durch den Kun- dendienst prüfen lassen. Die Pumpe klopft

1. Die Wasserzuleitung auf Dichtheit prüfen.

2. Die Saugleitung für Reinigungsmittel auf Dichtheit

3. Die Ansaugmenge am Reinigungsmittelfilter auf mi-

nimale Menge einstellen.

4. Das Gerät entlüften (siehe Kapitel Gerät entlüften).

5. Bei Bedarf den Kundendienst aufsuchen.

Die Reinigungsmittel-Beimischung ist zu gering

1. Die Düse auf "CHEM" stellen.

2. Die Ansaugmenge am Reinigungsmittelfilter erhö-

3. Den Reinigungsmittel-Saugschlauch mit Filter prü-

4. Bei Bedarf den Kundendienst aufsuchen.

Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. (Adresse siehe Rückseite)Deutsch 11 Technische Daten HD 5/11

Ländervariante Land AU EU GB CH AU KAP SA Elektrischer Anschluss Spannung V 240 230 230-240 230 240 220 220 Phase ~ 1111111 Frequenz Hz 50 50 50 50 50 60 60 Anschlussleistung kW 2,1 2,5 2,5 2,2 2,2 2,4 2,4 Schutzart IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Netzabsicherung (träge) A 10 16 13 10 10 15 13 Verlängerungskabel 30 m mm

Leistungsdaten Gerät Düsengröße der Standarddüse 038 035 035 038 038 036 036 Betriebsdruck MPa 11 12 12 11,5 11,5 12 12 Betriebsüberdruck (max.) MPa 17,1 17,5 17,5 17,1 17,1 18 18 Fördermenge, Wasser l/min 8,3 8,3 8,3 8,3 8,3 8,3 8,3 Fördermenge, Reinigungsmittel l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Rückstoßkraft der Hochdruckpistole N 21,3 21,3 21,3 21,3 21,3 21,3 21,3 Maße und Gewichte Typisches Betriebsgewicht (CX) kg 24,2 (-) 23,7 (26) 23,7 (26) 23,7 (26) 24,2 (26,4) 25,2 (-) 25,2 (-) Länge mm 380 380 380 380 380 380 380 Breite (CX) mm 360 (-) 360 (370)

(370) 360 (-) 360 (-) Höhe mm 930 930 930 930 930 930 930 Ermittelte Werte gemäß EN 60335-2-79 Hand-Arm-Vibrationswert m/s

dB(A)3333333 Schallleistungspegel L

HD 6/13 C HD 6/ 13 CX Ländervariante Land EU EU EU KAP EU AR GB Elektrischer Anschluss Spannung V 230 230 230 220 230 220 230-240 Phase ~ 1111111 Frequenz Hz 50 50 50 60 50 50 5012 Deutsch Anschlussleistung kW 2,6 2,8 3,0 3,0 2,9 2,9 2,9 Schutzart IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Netzabsicherung (träge) A 16 16 16 15 16 16 13 Verlängerungskabel 30 m mm

Leistungsdaten Gerät Düsengröße der Standarddüse 034 032 027 030 038 038 038 Betriebsdruck MPa 13 15 17 16,5 13 13 13 Betriebsüberdruck (max.) MPa 17,5 20 20 20 19 19 19 Fördermenge, Wasser l/min 8,3 8,3 8,1 8,0 9,8 9,8 9,8 Fördermenge, Reinigungsmittel l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Rückstoßkraft der Hochdruckpistole N 22,2 23,8 25,4 25,4 26,6 26,6 26,6 Maße und Gewichte Typisches Betriebsgewicht (CX) kg 23,7 (26) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (-) 25,2 (27,5) Länge mm 380 380 380 380 380 380 380 Breite (CX) mm 360 (370)

(370) 360 (-) 360 (370) Höhe mm 930 930 930 930 930 930 930 Ermittelte Werte gemäß EN 60335-2-79 Hand-Arm-Vibrationswert m/s

dB(A)3333333 Schallleistungspegel L

Ländervariante Land KAP SA Elektrischer Anschluss Spannung V 220 220 Phase ~ 1 1 Frequenz Hz 60 60 Anschlussleistung kW 2,9 2,8 Schutzart IPX5 IPX5 Netzabsicherung (träge) A 15 13 Verlängerungskabel 30 m mm

2,5 2,5 Wasseranschluss Zulaufdruck (max.) MPa 1 1Deutsch 13 Technische Änderungen vorbehalten. EU-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Ge- sundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Ma- schine verliert diese Erklärung ihre Gültigkeit. Produkt: Hochdruckreiniger Typ: 1.520-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Angewandte harmonisierte Normen EN 60335-1 EN 60335-2-79 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2008 HD 5/12 C, HD 5/12 CX, HD 5/13 C, HD 5/13 CX EN 61000-3-11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/ 13 C, HD 6/13 CX Angewandtes Konformitätsbewertungsverfahren 2000/14/EG: Anhang V Schallleistungspegel dB(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13

Gemessen: 86 Garantiert: 88 HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD 6/13 CX Gemessen: 89 Garantiert: 92 HD 5/15 CX Gemessen: 87 Garantiert: 90 Die Unterzeichnenden handeln im Auftrag und mit Voll- macht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2019/05/01 Zulauftemperatur (max.) °C 60 60 Zulaufmenge (min.) l/min 13 13 Ansaughöhe (max.) m 0,5 0,5 Mindestlänge Wasserzulaufschlauch m 7,5 7,5 Mindestdurchmesser Wasserzulauf- schlauch in 1/2 1/2 Saugschlauch mit Filter Bestellnum- mer 2.643-

Leistungsdaten Gerät Düsengröße der Standarddüse 042 043 Betriebsdruck MPa 13 12,5 Betriebsüberdruck (max.) MPa 18 18 Fördermenge, Wasser l/min 10,0 10,0 Fördermenge, Reinigungsmittel l/h 0-25 0-25 Rückstoßkraft der Hochdruckpistole N 26,6 26,6 Maße und Gewichte Typisches Betriebsgewicht (CX) kg 25,2 (-) 25,2 (-) Länge mm 380 380 Breite (CX) mm 360 (-) 360 (-) Höhe mm 930 930 Ermittelte Werte gemäß EN 60335-2-79 Hand-Arm-Vibrationswert m/s

3,7 3,7 Unsicherheit K m/s

0,9 0,9 Schalldruckpegel L

dB(A) 3 3 Schallleistungspegel L
