Arena Sub100 - Subwoofer JBL - Kostenlose Bedienungsanleitung

Marke	JBL
Modell	Arena Sub100 / SUB100P
Produkttyp	Aktiver Subwoofer
Wandler	Integrierter Tieftöner mit Verstärker
Verstärker	Integriert, leistungsstark
Stromversorgung	Netzstrom, direkter Anschluss (kein Zubehör nötig)
Verbrauch (Standby)	Niedrig, Auto-Standby nach 10 Minuten
Audioeingang	1 x Subwoofer/LFE (Cinch)
Einstellungen	Lautstärke, Tiefpassfilter (50-150 Hz), Phase (Normal/Invertiert), Betriebsart (Auto/On/Off)
LED-Anzeige	Blau (eingeschaltet), Rot (Standby)
Besondere Merkmale	Auto-Ein/Aus, einstellbarer Filter, Phasenschalter
Abmessungen (ca.)	350 x 370 x 420 mm (geschätzt)
Gewicht (ca.)	12 kg (geschätzt)
Enthaltenes Zubehör	4 Metallspitzen für Teppichböden
Empfohlene Platzierung	Entlang derselben Wand wie die Lautsprecher oder in einer Ecke für mehr Bass
Pflege	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen Mittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen, Lüftungsöffnungen nicht blockieren, bei Gewitter oder längerem Nichtgebrauch abziehen
Reparierbarkeit	Kontaktieren Sie einen autorisierten HARMAN-Service. Keine vom Benutzer reparierbaren Teile.
Anleitung verfügbar	Deutsch, Englisch und weitere Sprachen auf notice-facile.com

Häufig gestellte Fragen - Arena Sub100 JBL

Wie schließe ich den Subwoofer an meinen Receiver an?

Verwenden Sie ein (nicht im Lieferumfang enthaltenes) Cinch-Subwoofer/LFE-Kabel, um den Subwoofer/LFE-Ausgang Ihres Receivers mit dem Subwoofer-Eingang des Subwoofers zu verbinden. Drehen Sie den Filterregler des Subwoofers ganz nach rechts im Uhrzeigersinn, um den Receiver-Filter zu verwenden.

Was bedeuten die blaue und rote LED am Subwoofer?

Die blaue LED zeigt an, dass der Subwoofer eingeschaltet ist. Die rote LED zeigt an, dass er sich im Standby-Modus befindet.

Wie stelle ich den Tiefpassfilter (Crossover) ein?

Der Crossover-Regler stellt die Grenzfrequenz von 50 bis 150 Hz ein. Je niedriger die Einstellung, desto weniger hohe Frequenzen gibt der Subwoofer wieder. Stellen Sie so ein, dass ein sanfter Übergang zu Ihren Lautsprechern entsteht.

Wie stelle ich die Phase ein?

Der Phase-Schalter ermöglicht es, den Subwoofer in Phase (Normal) oder gegenphasig (Invertiert) zu den Lautsprechern zu betreiben. Hören Sie Musik mit Percussion und wählen Sie die Position mit der stärksten Wirkung.

Was ist der beste Standort für den Subwoofer?

Platzieren Sie den Subwoofer entlang derselben Wand wie die Frontlautsprecher (Position 2) für eine gute Integration. Eine Ecke (Position 1) maximiert den Bass. Experimentieren Sie, indem Sie den Subwoofer an der Hörposition platzieren und sich im Raum bewegen.

Der Subwoofer schaltet sich nicht ein, was tun?

Stellen Sie sicher, dass der Power-Schalter auf On und der Power Mode auf Auto (oder On) steht. Vergewissern Sie sich, dass das Netzkabel an eine aktive Steckdose angeschlossen ist. Wenn die LED aus bleibt, kontaktieren Sie einen autorisierten Service.

Kann ich den Subwoofer auf einem Boden ohne Teppich verwenden?

Ja, aber verwenden Sie die mitgelieferten Metallspitzen nicht auf Hartböden. Verwenden Sie die Original-Gummifüße. Die Spitzen sind nur für Teppichböden geeignet.

Wie reinige ich den Subwoofer?

Verwenden Sie ein weiches, trockenes Tuch zum Abstauben. Verwenden Sie niemals chemische oder scheuernde Reinigungsmittel. Vermeiden Sie Feuchtigkeit.

Was tun, wenn der Bass zu stark oder zu schwach ist?

Stellen Sie die Lautstärke des Subwoofers ein. Falls das Problem bestehen bleibt, versuchen Sie, den Subwoofer zu versetzen: Näher an eine Ecke für mehr Bass, weiter weg für weniger. Stellen Sie auch Crossover und Phase ein.

Wie verwende ich den Auto-Standby-Modus?

Stellen Sie den Power Mode auf Auto. Der Subwoofer schaltet sich automatisch ein, wenn ein Audiosignal erkannt wird, und schaltet sich nach etwa 10 Minuten ohne Signal aus. Die LED wird im Standby rot.

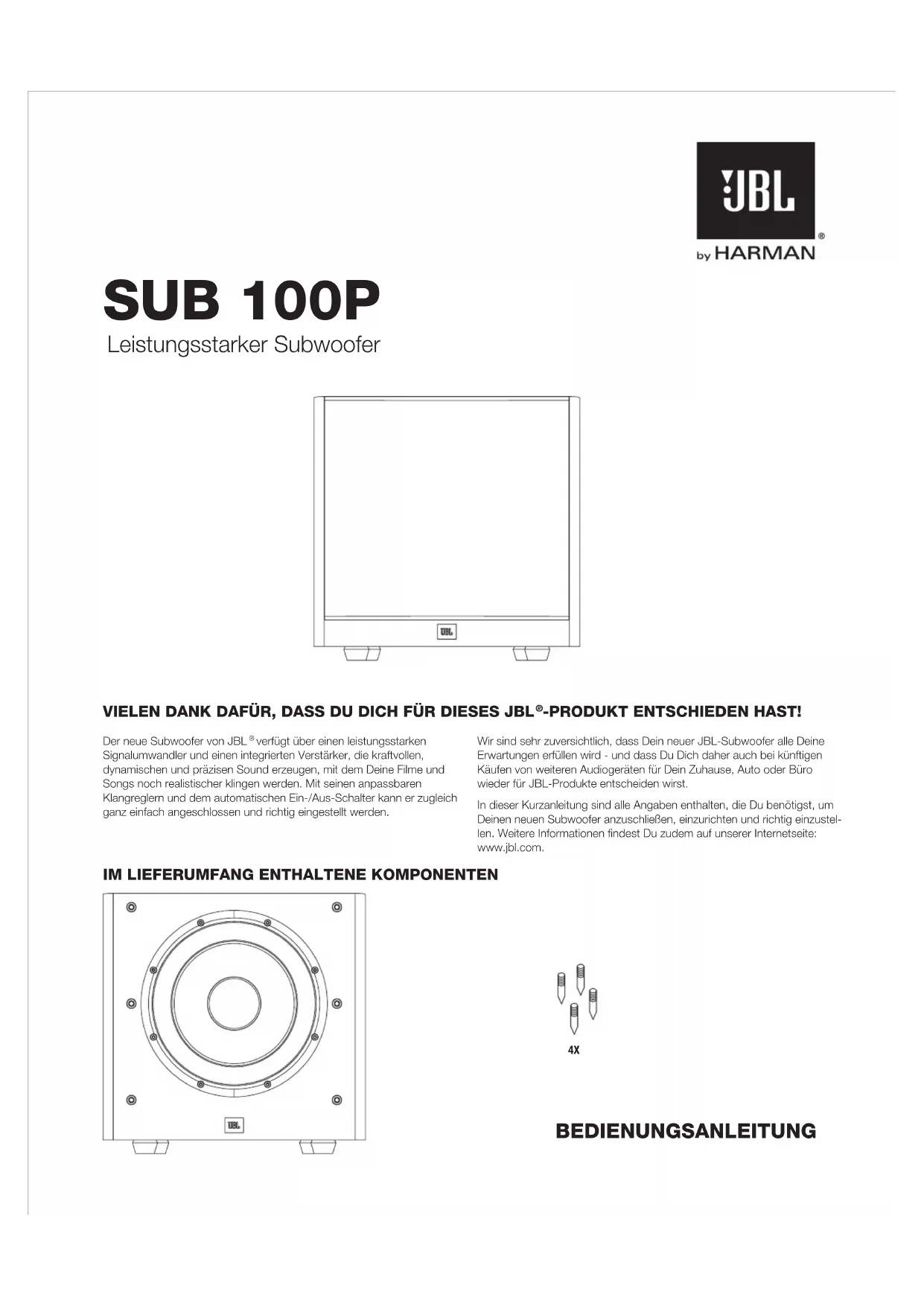

BEDIENUNGSANLEITUNG Arena Sub100 JBL

Leistungsstarker Subwoofer

VIELEN DANK DAFÜR, DASS DU DICH FÜR DIESES JBL®-PRODUKT ENTSCHIEDEN HAST!

Der neue Subwoofer von JBL ^® verfügt über einen leistungsstarken Signalumwandler und einen integrierten Verstärker, die kraftvollen, dynamischen und präzisen Sound erzeugen, mit dem Deine Filme und Songs noch realistischer klingen werden. Mit seinen anpassbaren Klangreglern und dem automatischen Ein-/Aus-Schalter kann er zugleich ganz einfach angeschlossen und richtig eingestellt werden.

Wir sind sehr zuversichtlich, dass Dein neuer JBL-Subwoofer alle Deine Erwartungen erfüllen wird - und dass Du Dich daher auch bei künftigen Käufen von weiteren Audiogeräten für Dein Zuhause, Auto oder Büro wieder für JBL-Produkte entscheiden wirst.

In dieser Kurzanleitung sind alle Angaben enthalten, die Du benötigst, um Deinen neuen Subwoofer anzuschließen, einzurichten und richtig einzustellen. Weitere Informationen findest Du zudem auf unserer Internetseite: www.jbl.com.

IM LIEFERUMFANG ENTHALTENE KOMPONENTEN

BEDIENELEMENTE UND ANSCHLÜSSE AUF DER RÜCKSEITE DES SUBWOOFERS

BETRIEESVODUS LIN PHASE NORMAL AJO FUCHWARTS BETRIEB SULU EN RIO: BANDEY CHROSSOVER 50Hz 150Hz VOLUME MIN MAX DINGANG

JBL SUB 100P

1) Betriebsmodus:

In der 'Auto'-Position befindet sich der Subwoofer im Betriebsbereitschaftsmodus. Er schaltet sich automatisch ein sobald ein Audiosignal entdeckt wird und kehrt zurück in den Betriebsbereitschaftsmodus sobald ca. 10 Minuten lang kein Audiosignal feststellbar ist. Wenn dieser Schalter auf 'Ein' ('On') geschaltet wird, bleibt der Subwoofer eingeschaltet und betriebsbereit bis auf 'Aus' ('Off') umgeschaltet wird.

2) LED-Anzeige: Ein/Betriebsbereitschaft:

Wen der Schalter für den Betriebsmodus auf 'On' geschaltet ist, zeigt diese LED-Anzeige an, ob der Subwoofer eingeschaltet ist oder sich im Betriebsbereitschaftsmodus befindet.

• Wenn die LED-Anzeige blau leuchtet, ist der Subwoofer eingeschaltet.
• Wenn die LED-Anzeige rot leuchtet, befindet sich der Subwoofer im Betriebsbereitschaftsmodus (Stand-by).

3) Phasenschalter:

Dieser Schalter legt fest, ob die Bewegung des Signalumwandlers des Subwoofers sich phasengleich mit den Lautsprechern in der Soundbar nach innen und außen überträgt. Wenn der Subwoofer die Hauptlautsprecher phasenverschoben wiedergibt, könnten die Schallwellen der Hauptlautsprecher einen Teil der Schallwellen des Subwoofers aufheben und so die Bassleistung und die akustische Wirkung verringern. Dies hängt teilweise von der Positionierung alle Lautsprecher im Verhältnis zu der Hörstelle sowie zu den anderen im Raum aufgestellten Lautsprechern.

4) Crossover-Steuerung

Mit diesem Knopf wird die höchste Frequenz festgelegt, bei welcher der Subwoofer Klänge wiedergibt. Je höher die Einstellung desto höher die Frequenz mit welcher der Subwoofer betrieben wird und desto mehr "überlappt" sich sein Bass mit dem der Lautsprecher. Mit dieser Einstellung kann ein reibungsloser Übergang der Bassfrequenzen zwischen dem Subwoofer und der Lautsprecher für eine Vielzahl verschiedener Räume und Subwoofer-Aufstellungen erreicht werden.

5) Lautstärke:

Mit diesem Knopf kannst Du die Lautstärke des Subwoofers steuern. Drehe ihn nach rechts, um die Lautstärke zu erhöhen - und nach links, um sie zu reduzieren.

6) Subwoofer (LFE-Anschluss):

Schließe den Subwoofer an den speziellen LFE-Anschluss eines Receivers/Prozessors an.

7) Betriebsmodus-Schalter:

Schalte diesen Schalter auf 'On', um den Subwoofer einzuschalten. Wenn Du mal länger nicht zu Hause bist oder den Subwoofer länger nicht nutzen möchtest, schalte diesen Schalter auf 'Off', um Energie zu sparen.

8) Netzanschluss:

Nachdem Du den Eingangsanschluss des Subwoofers überprüft hast, schließe das Netzkabel an eine aktive Stromsteckdose, um den Subwoofer mit Strom zu versorgen. Schließe das Netzabel NICHT an Zubehöranschlüsse an, die an einiger Audiokomponenten zu finden sind.

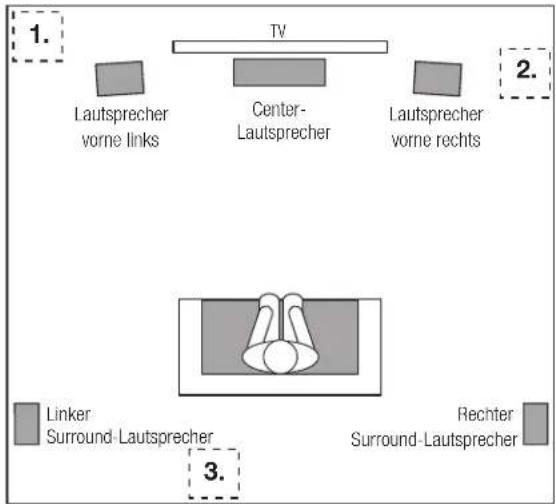

AUFSTELLEN DES SUBWOOFERS

Die Leistung eines Subwoofers ist direkt mit seiner Aufstellung im Raum und seiner physikalischen Position in Bezug auf die anderen Lautsprecher im System verbunden.

Es stimmt, dass unsere Ohren keine gerichteten Töne mit den niedrigen Frequenzen hören, bei denen Subwoofer betrieben werden. Beim Aufstellen eines Subwoofers innerhalb der engen Grenzen eines Raums beeinflussen aber die Reflektionen, die stehenden Wellen und Absorptionen, die im Raum erzeugt werden, die Leistung jedes Subwoofersystems erheblich. Daher ist der konkrete Ort des Subwoofers im Raum für die Menge und die Qualität des produzierten Basses wichtig.

Wenn der Subwoofer beispielsweise neben eine Wand aufgestellt wird, erhöht das in der Regel die Menge des Bass im Raum - und wenn er in eine Ecke aufgestellt wird (1), erhöht sich die Bassmenge im Raum noch weiter bis auf das Maximum. Eine Aufstellung in der Ecke kann aber den negativen Effekt der stehenden Wellen auf die Bassleistung erhöhen. Dieser Effekt kann sich je nach Position des Hörers unterscheiden – einige Positionen können zu sehr guten Ergebnissen führen, während andere zu viel (oder zu wenig) Bass bei bestimmten Frequenzen ergeben können.

In vielen Räumen kann die Aufstellung des Subwoofers in derselben Ebene wie die linken und rechten Lautsprecher (2) zur optimalen Integration zwischen dem Klang des Subwoofers und der linken und rechten Lautsprecher führen. In manchen Räumen könnte die beste Leistung sogar dadurch erreicht werden, dass der Subwoofer hinter den Zuhörer gestellt wird (3).

Wir empfehlen, verschiedene Positionierungen auszuprobieren bevor Du Dich für den endgültigen Standort für den Subwoofer entscheidest. Eine Möglichkeit, den besten Ort für den Subwoofer festzustellen, ist es, ihn vorübergehend an der Hörposition aufzustellen und Musik mit starkem Bassgehalt wiederzugeben. Bewege Dich an verschiedene Stellen im Raum, während das System die Musik wiedergibt (und gehe mit den Ohren dorthin, wo der Subwoofer stehen würde), und höre zu, bis Du den Ort findest, an dem die Bassleistung am besten ist. Stelle den Subwoofer an diesem Ort auf.

1. Lautsprecher vorne links TV Center- Lautsprecher Lautsprecher vorne rechts 2. Linker Surround-Lautsprecher Rechter Surround-Lautsprecher 3.

ANSCHLIESSEN DES SUBWOOFERS

AN EINEN RECEIVER ODER VORVERSTÄRKER/PROZESSOR MIT EINEM TIEFPASS-FILTER-AUSGANG AM SUBWOOFER (LFE)

Receiver/Prozessor SUBWOOFER- LFE-AUSGANG HINWEIS: Diesos Subwoofer -LFE Kabot ist nicht im Ueterumfang enthalten, kann jedoch in Elektronäigeschäften gekauft worden. SUNWALI-ENSA13 SUB 100P Achte darauf, dass bei dieser Anschlussart der Crossover Subwoofer vollständig nach rechts gedreht at. Be dieser die im Subwoofer Integrierte Crossover-Komponente um stattdessen wird die Crossover-Funktion des Receivers/ Überprüfe die Venzenstellungen Deines Receivers bzw. schalte dort die Subwoofer-Option auf "On" ("En") oder U

• Achte darauf, dass bei dieser Anschlussart der Crossover-Knopf auf dem Subwoofer volständig nach rechte gedreht ist. Bei dieser Anschlussart wird die im Subwoofer integrierte Crossover-Komponente umgangen und stattdessen wird die Crossover-Funktion des Receivers/Prozessors verwendet.

- Überprüfe die Menüanstellungen Deines Receivere bzw. Prozeessors und schalte dort die Subwoofer-Option auf 'On' (Ein) oder 'Ja' (Yes).

Waltere Informationen zur richtigen Einstellung und Konfigurierung des Lautsprechers findest Du in der Bedienungsanleitung Deines Receivers bzw. Prozessors.

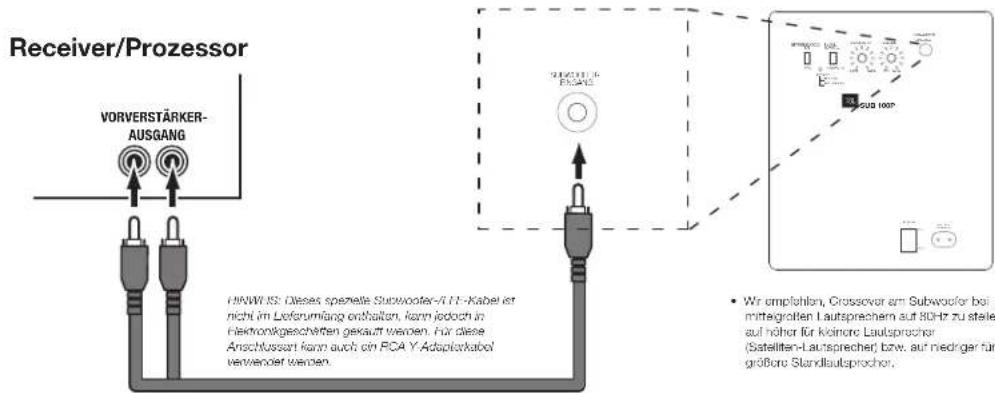

AN EINEN RECEIVER BZW. VORVERSTÄRKER/PROZESSOR OHNE VORVERSTÄRKER-AUSGÄNGEN

Receiver/Prozessor VORVERSTÄRKER- AUSGANG FHNWIS: Dieser spezielle Subwoofer-A117-Kabel ist nicht im Lieferumläng enthalten, kann jedoch in Elektronikgeschäften gekauft werden. Für diese Anschlussart kann auch ein PCA Y Adaptokabel vewendet werden. S200115 P2443 SUB 100P • Wir empfohlen, Crossover am Subwoofer bei mittegroten Lautsprachern auf 80Hz zu stale auf höher für kleinere Lautsprachor (Satellten-Lautspracher) bzw. auf niedriger für größere Standlautsprachor.

BEDIENEN DES SUBWOOFERS

EIN- UND AUSSCHALTEN DES SUBWOOFERS

Stelle den Ein-/Aus-Schalter des Subwoofers auf 'On' ('Ein'). Stelle den Ein-/Aus-Schalter des Subwoofers nun auf 'Auto'. Der Subwoofer schaltet sich automatisch ein sobald er ein Audiosignal empfängt, und schaltet in den Betriebsbereitschaftsmodus wenn er ca. 10 Minuten lang kein Audiosignal mehr erhalten hat. Die LED-Anzeige des Subwoofers leuchtet blau wenn er eingeschaltet ist - und rot wenn er sich im Betriebsbereitschaftsmodus befindet.

Wenn Du den Subwoofer mal für eine längere Zeit nicht benutzen wirst - z.B. wenn Du in Urlaub fährst - schalte den Stromversorgungsschalter auf 'Off'.

ANPASSUNGEN DES SUBWOOFERS: CROSSOVER

Mit dem Frequenzweichenregler ('Crossover') des Subwoofers wird der integrierte Frequenzweichen-Tiefpassfilter des Subwoofers auf zwischen 50Hz und 150Hz eingestellt. Je höher die Einstellung desto höher die Frequenz mit welcher der Subwoofer betrieben wird und desto mehr "überlappt" sich sein Bass mit dem der Lautsprecher. Mit dieser Einstellung kann ein reibungsloser Übergang der Bassfrequenzen zwischen dem Subwoofer und der Lautsprecher für eine Vielzahl verschiedener Räume und Subwoofer-Aufstellungen erreicht werden.

Um den Frequenzweichenregler einzustellen, höre auf den Bass. Wenn der Bass bei bestimmten Frequenzen zu stark ist, versuche eine niedrigere Einstellung des Frequenzweichenreglers. Wenn der Bass bei bestimmten Frequenzen zu schwach ist, versuche eine höhere Einstellung des Frequenzweichenreglers.

ANPASSUNGEN DES SUBWOOFERS: Lautstärke

Mit dem Lautstärke-Knopf kannst Du die Lautstärke des Subwoofers steuern. Drehe ihn nach rechts, um die Lautstärke zu erhöhen - und nach links, um sie zu reduzieren. Sobald Du die Lautstärke des Subwoofers mit der Lautstärke anderer Lautsprecher in Deinem System ausbalanciert hast, brauchst Du die Lautstärkeeinstellung in der Regel nicht mehr zu ändern.

Hinweise zum Einrichten der Subwoofer-Lautstärke:

• Mitunter ist die ideale Subwoofer-Lautstärke für Musik zu laut bei Filmen; umgekehrt verhält es sich genauso. Zum Einrichten der Subwoofer-Lautstärke sollten sowohl Musik als auch Filme mit starken Bässen dienen, um so eine 'mittlere Lautstärke' für beides zu ermitteln.
• Scheint der Subwoofer immer zu laut oder zu leise zu sein, versuche, ihn an einer anderen Stelle aufzustellen. Bei einer Eckposition sind die Bässe des Subwoofers meist stärker. Bei einer Aufstellung im freien Raum, weiter entfernt von Ecken und Wänden, sind die Bässe schwächer.

ANPASSUNGEN DES SUBWOOFERS: PHASE

Der Phaseneinstellungsschalter legt fest, ob die Bewegungen des Subwoofer-Lautsprechers phasengleich mit den Lautsprechern in der Soundbar nach innen und außen übertragen werden. Wenn der Subwoofer die Lautsprecher phasenverschoben wiedergibt, könnten die Schallwellen der Lautsprecher einen Teil der Schallwellen des Subwoofers aufheben und so die Bassleistung und die akustische Wirkung verringern. Dies hängt teilweise von der Positionierung aller Lautsprecher im Verhältnis zum Zuhörer sowie zu den anderen im Raum aufgestellten Lautsprechern ab.

Für den Phasenschalter ist meist die Option 'Normal' ideal - es gibt dafür jedoch keine wirklich immer und allgemein gültige Regel. Wenn der Subwoofer richtig an die Lautsprecher konfiguriert ist, ist der Klang klarer und leistungsstärker - und kräftige Klänge wie Schlagzeuge, Pianos und Zupfsaiten werden realistischer klingen. Die beste Möglichkeit, den Phasenschalter einzustellen, ist Musik anzuhören, mit der Du vertraut bist, und den Schalter so einzustellen, dass Schlagzeug und ähnliche Töne wirkungsvoller klingen.

VERWENDUNG DER MITGELIEFERTEN TEPPICHSTIFTE

Im Lieferumfang sind vier Stifte aus Metall enthalten, die verwendet werden können wenn der Subwoofer auf einen Teppichboden aufgestellt wird. Für andere Oberflächen sollten diese Stifte nicht verwendet werden.

So werden die Stifte eingesetzt:

1. Lege den Subwoofer auf einer weichen, nicht kratzenden Oberfläche vorsichtig auf die Seite (nicht auf die Vorder- oder Rückseite).
2. Schraube alle Stifte in die dafür vorgesehenen Stellen an den Standfüßen rein. Achte darauf, dass alle vier Stifte vollständig eingeschraubt sind.

Hinweis: Ziehe den Subwoffer NIEMALS, um ihn zu bewegen. Hebe ihn immer vorsichtig hoch, um ihn zu einem anderen Ort zu transportieren.

HARMAN

© 2014 HARMAN International Industries, Inc. Alle Rechte vorbehalten.

JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated, registriert in den Vereinigten Staaten und/oder anderen Ländern.

Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen.

www.jbl.com
