Arena Sub100 - Subwoofer JBL - Gratis brugsanvisning og manual

Mærke	JBL
Model	Arena Sub100 / SUB100P
Produkttype	Aktiv subwoofer (Powered Subwoofer)
Transducer	Indbygget basenhed med forstærker
Forstærker	Indbygget, høj ydeevne
Strømforsyning	Netspænding, direkte stik (ikke via tilbehør)
Strømforbrug (standby)	Lavt, Auto-tilstand med standby efter 10 minutter
Lydindgang	1 x Subwoofer/LFE (RCA)
Indstillinger	Lydstyrke, Lavpasfilter (50-150 Hz), Fase (Normal/Omvendt), Strømtilstand (Auto/Tændt/Slukket)
LED-indikator	Blå (tændt), Rød (standby)
Særlige funktioner	Automatisk tænd/sluk, justerbart filter, faseomskifter
Mål (ca.)	350 x 370 x 420 mm (estimeret)
Vægt (ca.)	12 kg (estimeret)
Medfølgende tilbehør	4 metalspidser til tæppe
Anbefalet placering	Langs samme væg som højttalerne, eller i et hjørne for mere bas
Vedligeholdelse	Rengøres med en blød, tør klud. Brug ikke kemikalier.
Sikkerhed	Må ikke udsættes for fugt, må ikke blokere åbninger, tag stikket ud ved tordenvejr eller længere tids brug.
Reparerbarhed	Kontakt en HARMAN-godkendt service. Ingen brugerrepeterbare dele.
Manual tilgængelig	Fransk, Engelsk og andre sprog på notice-facile.com

Ofte stillede spørgsmål - Arena Sub100 JBL

Hvordan tilslutter jeg subwooferen til min modtager?

Brug et RCA-subwoofer/LFE-kabel (medfølger ikke) til at forbinde Subwoofer/LFE-udgangen på din modtager med Subwoofer Input-indgangen på subwooferen. Drej subwooferens filterknap helt med uret for at bruge modtagerens filter.

Hvad betyder de blå og røde LED'er på subwooferen?

Den blå LED indikerer, at subwooferen er tændt. Den røde LED indikerer, at den er i standby.

Hvordan justerer jeg lavpasfilteret (crossover)?

Crossover-kontrollen indstiller afskæringsfrekvensen fra 50 til 150 Hz. Jo lavere indstilling, jo færre høje frekvenser gengiver subwooferen. Juster, indtil du opnår en jævn overgang med dine højttalere.

Hvordan justerer jeg fasen?

Phase-kontakten gør det muligt at indstille subwooferen i fase (Normal) eller modfase (Omvendt) med højttalerne. Lyt til musik med percussion og vælg den position, der giver mest gennemslag.

Hvad er det bedste sted at placere subwooferen?

Placer subwooferen langs samme væg som fronthøjttalerne (position 2) for god integration. Et hjørne (position 1) maksimerer bassen. Eksperimentér ved at placere subwooferen på lyttepositionen og bevæge dig rundt i rummet.

Subwooferen tænder ikke, hvad gør jeg?

Kontrollér, at Power-kontakten står på On, og at Power Mode er indstillet til Auto (eller On). Sørg for, at netledningen er tilsluttet en aktiv stikkontakt. Hvis LED'en forbliver slukket, kontakt et godkendt servicecenter.

Kan jeg bruge subwooferen på et gulv uden tæppe?

Ja, men brug ikke de medfølgende metalspidser på hårdt gulv. Brug de originale gummi fødder. Spidserne er kun til tæppe.

Hvordan rengør jeg subwooferen?

Brug en blød, tør klud til at støve af. Brug aldrig kemikalier eller slibende midler. Undgå fugt.

Hvad gør jeg, hvis bassen er for høj eller for lav?

Juster subwooferens Volume. Hvis problemet fortsætter, prøv at flytte subwooferen: tættere på et hjørne for mere bas, længere væk for mindre. Juster også Crossover og Phase.

Hvordan bruger jeg automatisk standby?

Indstil Power Mode til Auto. Subwooferen tænder automatisk, når et lydsignal registreres, og går i standby efter ca. 10 minutter uden signal. LED'en bliver rød i standby.

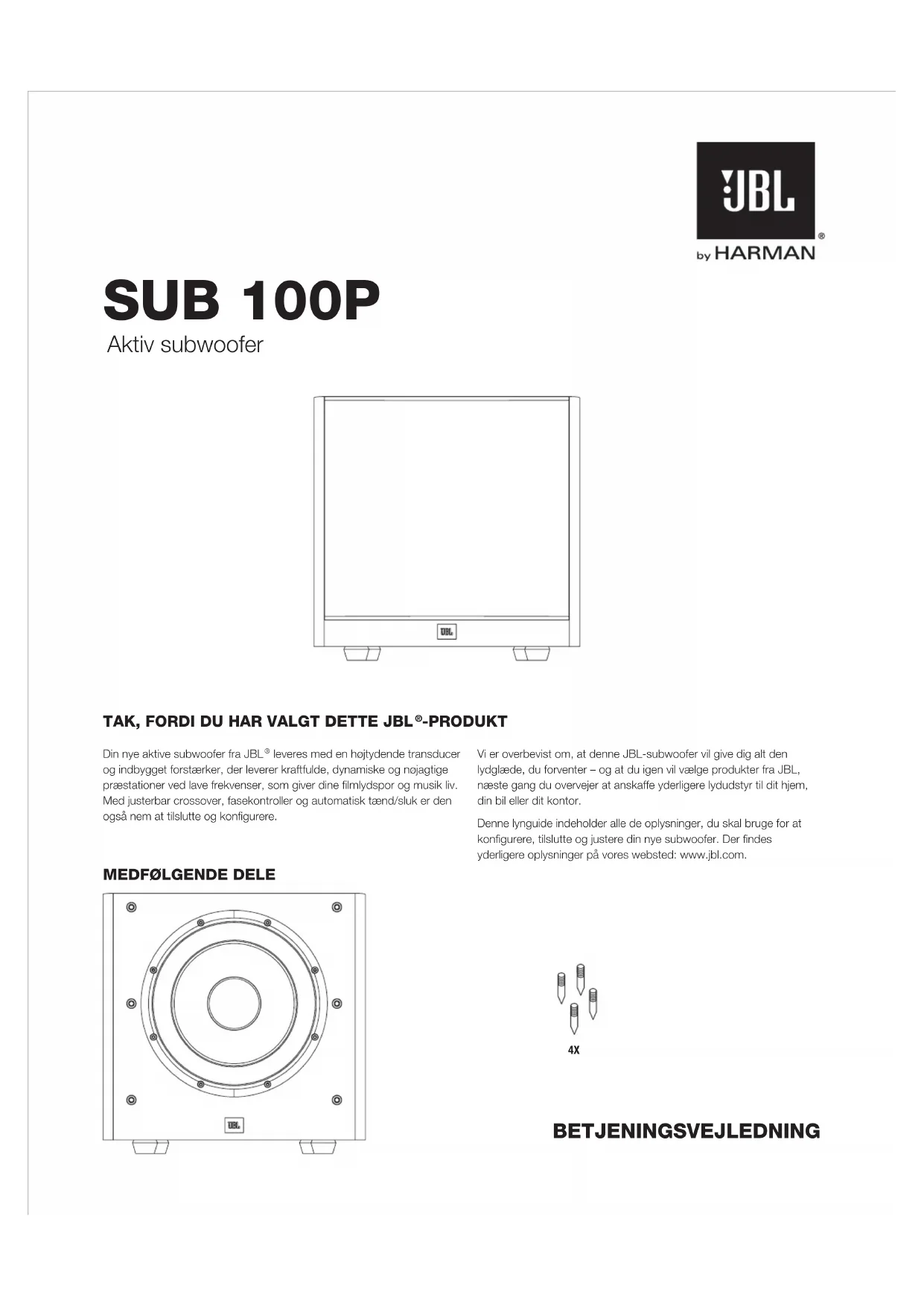

BRUGSANVISNING Arena Sub100 JBL

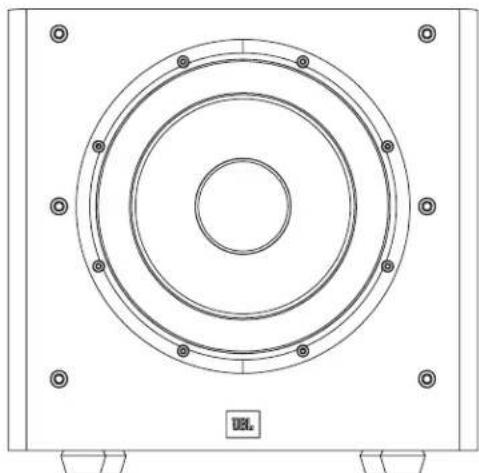

2) På / hvilemodus-lampe:

Din nye aktive subwoofer fra JBL ^® leveres med en højtydende transducer og indbygget forstærker, der leverer kraftfulde, dynamiske og nøjagtige præstationer ved lave frekvenser, som giver dine filmlydspor og musik liv. Med justerbar crossover, fasekontroller og automatisk tænd/sluk er den også nem at tilslutte og konfigurere.

MEDF∅LGENDE DELE

Vi er overbevist om, at denne JBL-subwoofer vil give dig alt den lydglaede, du forventer – og at du igen vil vælge produkter fra JBL, næste gang du overvejer al anskaffe yderligere lydudstyr til dit hjem, din bil eller dit kontor.

Denne lynguide indeholder alle de oplysninger, du skal bruge for at konfigurere, tilslutte og justere din nye subwoofer. Der findes yderligere oplysninger på vores websted: www.jbl.com.

BETJENINGSVEJLEDNING

KONTROLLER PÅ BAGPANELET OG TILSLUTNING

STROM/TL/AND TIL FASE NORMAL AUTO OMON/OH STROM BLA TL RPG STANDRY CHROSSOVER 50 Hz 150 Hz MIN. MAXS LYDS/TYNKE SUBWOCY TRINJ GANG

JBL
SUB 100P

1) Strømtilstand:

Når kontakten sættes i positionen "Auto", overgår subwooferen til standby-tilstand. Den tændes automatisk, når der registreres et lydsignal og vender tilbage til standby-tilstand, når der ikke registreres noget lydsignal i ca. 10 minutter. Hvis kontakten indstilles til positionen "On", stromforsynes subwooferen, indtil tænd/sluk-kontakten indstilles til positionen "Off".

2) LED-indikator for tænd/standby:

Når tænd/sluk-kontakten er placeret i positionen "Til", viser denne LED-indikator, om subwooferen er tændt eller befinder sig i standby-tilstand.

• Når denne LED-indikator lyser blåt, er subwooferen tændt.
• Når denne LED-indikator lyser rødt, befinder subwooferen sig i standby-tilstand.

3) Fasekontakt:

Denne kontakt afgør, om subwoofertransducerens stempellignende bevægelse går indad eller udad i fase med højttalerne i højttalerne. Hvis subwooferen skal spille ud af fase med hovedhøjttalerne, kan lydbolgerne fra hovedhøjttalerne delvist annullere lydbolgerne fra subwooferen, hvilket reducerer basydelsen og den soniske effekt. Dette fænomen afhænger delvist af placeringen af alle højttalerne i forhold til lyttepositionen og hinanden i lokalet.

4) Crossover-styring:

Denne kontrol bestemmer den højeste frekvens, som subwooferen skal gengive lyd ved. Jo højere, du indstiller knappen til crossover, desto højere vil subwooferen arbejde i frekvensen, og desto mere vil dens bas overlappe med bassen fra højttalerne. Denne justering hjælper dig med at opnå en jævn overgang af basfrekvenser mellem subwooferen og højttalerne til forskellige lokaler og subwooferplaceringer.

5) Lydstyrke:

7) Tænd/sluk-kontakt:

Placer denne kontakt i positionen "On" for at tænde for subwooferen. Hvis du ikke er hjemme, eller du ikke forventer at benytte subwooferen igennem længere tid, skal kontakten indstilles indstilles til positionen "Off" for at spare strom.

8) Strømindgang:

Når du har oprettet og bekræftet subwooferens indgangstilslutning, skal du slutte strømledningen til en aktiv stikkontakt uden afbryder af hensyn til korrekt drift af subwooferen.

UNDLAD at slutte stromledningen til de strømudtag, der findes på visse lydkomponenter.

Subwooferens ydelse er direkte relateret til placeringen af den i lyttelokalet og dens fysiske position i forhold til øvrige hojttalere i systemet.

Vores ører kan generelt ikke registrere, hvor subwooferens lavfrekvente lyde kommer fra. Ved installation af subwooferen i et lokale med begrænset plads vil refleksionerne, de stående bølger og de absorptioner, der genereres i lokalet, dog have stærk indvirkning på ethvert subwoofersystems ydeevne. Af samme årsag bliver den specifikke placering af subwooferen i lokalet vigtig i forhold til omfang og kvalitet af basgengivelsen.

Hvis subwooferen f.eks. placeres ved siden af en væg, forøges omfanget af bas i lokalet typisk. Placering af subwooferen i et hjørne som i position (1) maksimerer omfanget af bas i lokalet. Hjørneplacering kan dog også forøge den destruktive effekt af de stående bolger på basgengivelsen. Denne effekt afhænger muligvis af lyttepositionen – visse lyttepositioner kan kaste meget gode resultater af sig, mens andre har for meget (eller for lidt) ved bestemte frekvenser.

I mange lokaler kan placering af subwooferen langs den samme linje som venstre og højre højttaler (2) give det bedste samspil mellem lyden fra subwooferen samt venstre og højre højttaler. I visse lokaler kan den bedste ydelse tilmed opnås ved at placere subwooferen bag lyttepositionen (3).

Vi anbefaler kraftigt, at du eksperimenterer med placeringen, før du vælger en endelig placering til din subwooferen. En god metode til at afgøre den bedste position til placering af subwooferen er ved midlertidigt at placere den i lyttepositionen og afspille musik med stærkt basindhold. Flyt systemet rund forskellige steder i lokalet, mens det afspiller lyd (placer ørerne, hvor subwooferen ville have været), og lyt, indstil du finder det sted, hvor basgengivelsen er bedst. Placer subwooferen på det pågældende sted.

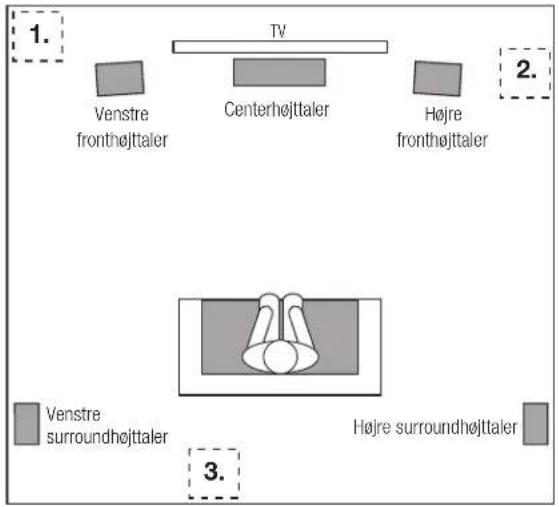

1. TV 2. Venstre fronthøjttaler Centerhøjttaler Højre fronthøjttaler 3. Venstre surroundhøjttaler Højre surroundhøjttaler

Sørg for at gennamlæse bejaningsvæleonningen til din receiver eller processor for at få fuldsleendige opjesninger om opselning og konfiguration af haldalome.

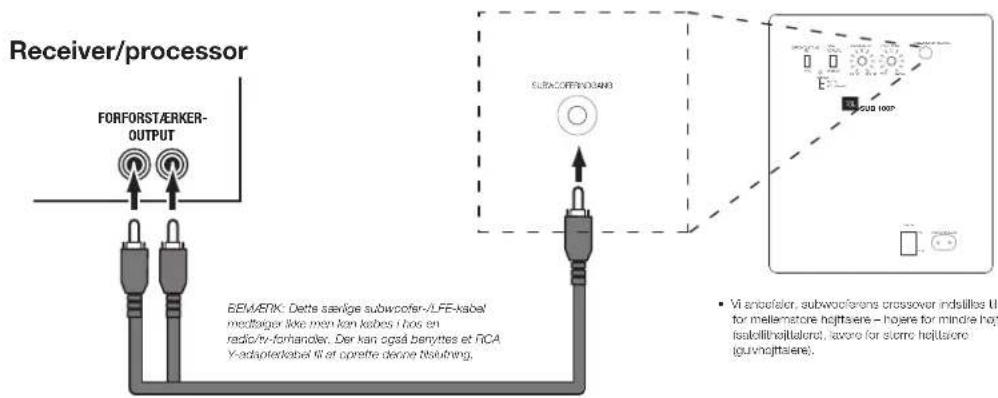

TIL EN RECEIVER ELLER FORFORSTÆRKER/PROCESSOR MED FORFORSTÆRKERUDGANGE

Receiver/processor FORFORSTÆRKER-OUTPUT EEMARK: Detts savlige subwoofer-/LFE-kabel medtageriike man kan købes i hos en radio/ty-forhandler. Der kan også beryttes et RCA Y-adaplofekabel fi et opstre derne Nisuhing. SUBCORPERGÅND • Vi aniofæler, subwooferons crossover indslitts UI for mellamstore højttare – høyere for mindre højtt isalillhøjllalord, lavore for større højttare (gurvøjttalere).

BETJENING AF SUBWOOFEREN

Indstil subwooferens tænd/sluk-kontakt til positionen "On". Indstil nu subwooferens tænd/sluk-kontakt til positionen "Auto". Subwooferen tændes automatisk, når den modtager et lydsignal, og overgår automatisk til standby-tilstand, hvis den ikke har modtaget noget lydsignal i ca. 10 minutter. Subwooferens LED-indikator lyser blåt, når subwooferen er tændt og lyser rødt, når subwooferen befinde sig i standby-tilstand.

Hvis du ikke planlægger at bruge subwooferen i længere tid ad gangen – f.eks. hvis du skal på ferie – skal du indstille tænd/sluk-kontakten til positionen "Off".

SUBWOOFERJUSTERINGER: CROSSOVER

Kontrollen til crossover justerer crossover for subwooferens indbyggede lavpasfilter mellem 50 Hz og 150 Hz. Jo højere, du indstiller knappen til crossover, desto højere vil subwooferen arbejde i frekvensen, og desto mere vil dens bas "overlappe" med bassen fra højttalerne. Denne justering hjælper dig med at opnå en jævn overgang af basfrekvenser mellem subwooferen og højttalerne til forskellige lokaler og subwooferplaceringer.

Når du indstiller knappen til crossover, skal du lytte efter, hvor behageligt bassen lyder. Hvis bassen lader til at være stærk nok ved visse frekvenser, skal du prove en lavere indstilling for crossover. Hvis bassen lader til at være for svag ved visse frekvenser, skal du prøve en højere indstilling for crossover.

SUBWOOFERJUSTERINGER: LYDSTYRKE

Brug lydstyrkekontrollen til at indstille subwooferens lydstyrke. Drej knappen med uret for at forøge lydstyrken, og drej den mod uret for at reducere lydstyrken. Når du har afbalanceret subwooferens lydstyrke med de øvrige højttaler i systemet, bør det ikke være nødvendigt at justere lydstyrkekontrollen.

Bemærkning vedr. indstilling af lydstyrke for subwooferen:

• Sommetider er den ideelle lydstyrkeindstilling for subwooferen for musik for høj til film, mens den ideelle indstilling for film kan være for høj til musik. Når lydstyrkeindstillingen for subwooferen indstilles, skal du lytte til både musik og film med stærkt basindhold og finde et mellemhøjt lydstyrkeniveau, der passer til begge dele.
• Hvis subwooferen altid lader til at spille for hojt eller for lavt, kan du prove at placere den et andet sted. Placering af subwooferen i et hjørne har tendens til at forøge dens lydstyrke. Hvis den placeres på afstand af vægge og hjørne, vil dens basoutput typisk være lavere.

SUBWOOFERJUSTERINGER: FASE

Fasekontakten afgør, om subwooferriverens stempellignende bevægelse går indad eller udad i fase med højttalerne i soundbaren. Hvis subwooferen skal spille ud af fase med højttalerne, kan lydbølgerne fra højttalerne delvist annullere lydbølgerne fra subwooferen, hvilket reducerer basydelsen og den soniske effekt. Dette fænomen afhænger delvist af placeringen af alle højttalerne i forhold til hinanden og lytteren eller lytterne i lokalet.

Selvom kontakte i de fleste tilfælde skal placeres i positionen "Normal", findes der ikke nogen helt korrekt indstilling for fasekontakten. Når subwooferen er korrekt i fase med højttalerne, vil lyden være klarere og have maksimal effekt, og perkussive lyde såsom trommer, klaver og pizzicato lyder mere levende. Den bedste måde at indstille fasekontakten på er at lytte til musik, du kender godt, og indstille kontakten i den position, der giver trommer og andre perkussive lyde maksimal effekt.

BRUG AF DE MEDF∅LGENDE TÄEPPE-SPIKES

Der medfølger fire spikes af metal til brug, når du placerer subwooferen på en overflade med tæppe. Benyt ikke disse spikes, når du placerer subwooferen på overflader uden tæpper

Sådan indsættes spikes'ene:

1. Placer forsigtigt subwooferen på siden (ikke på forsiden eller bagsiden) på en blod overflade, der ikke kan ridse produktet.
2. Skru hver spike ind i den gevindskårne indsats i hver fod. Sørg for, at alle fire spikes er skruet helt ind af hensyn til stabilitet.

Bemærk: Træk ALDRIG i subwooferen for at flytte den. Loft altid subwooferen forsigtigt, og bær den til det nye sted.

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

© 2014 HARMAN International Industries, Inc. Alle rettigheder forbeholdes.

JBL er et varemærke tilhørende Harman International Industries, Incorporated, registreret i USA og/eller andre lande.

Funktioner, specifikationer og udseende kan ændres uden varsel.

www.jbl.com

SUB 100P
