Marca	JBL
Modelo	Arena Sub100 / SUB100P
Tipo de produto	Caixa de graves ativa (Subwoofer ativo)
Transdutor	Alto-falante de graves integrado com amplificador
Amplificador	Integrado, alto desempenho
Alimentação	Rede elétrica, tomada direta (não em acessório)
Consumo (standby)	Baixo, modo Auto com standby após 10 minutos
Entrada de áudio	1 x Subwoofer/LFE (RCA)
Ajustes	Volume, Filtro passa-baixa (50-150 Hz), Fase (Normal/Inversa), Modo de alimentação (Auto/On/Off)
Indicador LED	Azul (ligado), Vermelho (standby)
Funcionalidades especiais	Ligar/desligar automático, filtro ajustável, comutador de fase
Dimensões (aprox.)	350 x 370 x 420 mm (estimado)
Peso (aprox.)	12 kg (estimado)
Acessórios incluídos	4 pontas de metal para carpete
Posicionamento recomendado	Ao longo do mesmo plano que as caixas acústicas, ou em um canto para mais graves
Manutenção	Limpar com um pano macio e seco. Não usar produtos químicos.
Segurança	Não expor à umidade, não obstruir as aberturas, desconectar em caso de tempestade ou desuso prolongado
Reparabilidade	Chamar um serviço autorizado HARMAN. Nenhuma peça reparável pelo usuário.
Manual disponível	Francês, Inglês e outros idiomas em notice-facile.com

Perguntas frequentes - Arena Sub100 JBL

Como conectar a caixa de graves ao meu receptor?

Use um cabo RCA subwoofer/LFE fornecido (não incluído) para conectar a saída Subwoofer/LFE do seu receptor à entrada Subwoofer Input da caixa. Gire o botão de filtro da caixa completamente no sentido horário para usar o filtro do receptor.

O que significam os LEDs azul e vermelho na caixa?

O LED azul indica que a caixa está ligada. O LED vermelho indica que está em standby.

Como ajustar o filtro passa-baixa (crossover)?

O controle Crossover ajusta a frequência de corte de 50 a 150 Hz. Quanto mais baixo o ajuste, menos frequências agudas a caixa reproduz. Ajuste até obter uma transição suave com suas caixas acústicas.

Como ajustar a fase?

O comutador Phase permite colocar a caixa em fase (Normal) ou fora de fase (Invertida) com as caixas acústicas. Ouça uma música com percussão e escolha a posição que dá mais impacto.

Qual é o melhor local para a caixa?

Coloque a caixa ao longo da mesma parede que as caixas acústicas frontais (posição 2) para uma boa integração. Um canto (posição 1) maximiza os graves. Experimente colocando a caixa na posição de audição e andando pela sala.

A caixa não liga, o que fazer?

Verifique se o comutador Power está em On e se o Power Mode está em Auto (ou On). Certifique-se de que o cabo de alimentação está conectado a uma tomada ativa. Se o LED permanecer apagado, contate um serviço autorizado.

Posso usar a caixa em um piso sem carpete?

Sim, mas não use as pontas metálicas fornecidas em piso duro. Use os pés de borracha originais. As pontas são apenas para carpete.

Como limpar a caixa de graves?

Use um pano macio e seco para tirar o pó. Nunca use produtos químicos ou abrasivos. Evite umidade.

O que fazer se o som dos graves estiver muito forte ou muito fraco?

Ajuste o Volume da caixa. Se o problema persistir, tente mover a caixa: aproxime-a de um canto para mais graves, afaste-a para menos. Ajuste também o Crossover e a Fase.

Como usar o modo standby automático?

Ajuste o Power Mode para Auto. A caixa liga automaticamente quando um sinal de áudio é detectado e entra em standby após cerca de 10 minutos sem sinal. O LED fica vermelho em standby.

MANUAL DE UTILIZADOR Arena Sub100 JBL

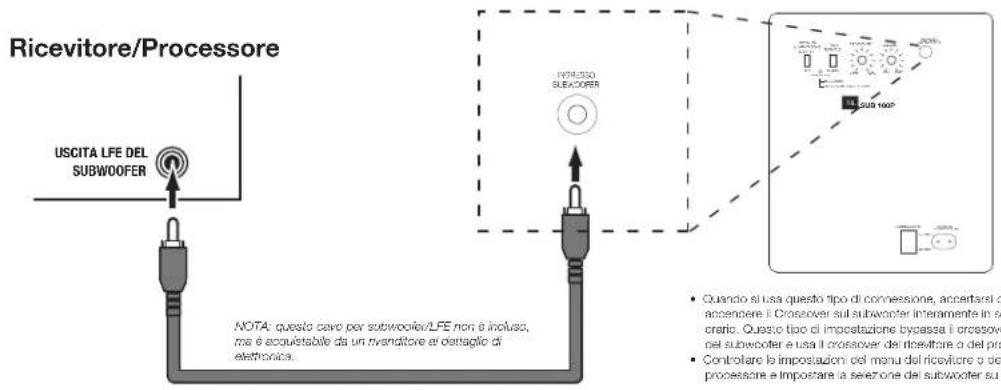

COLLEGAMENTO DEL SUBWOOFER

A UN RICEVITORE O PREAMP/PROCESSORE CON UN'USCITA PER SUBWOOFER DEDICATA FILTRATA PASSA-BASSO (LFE)

FUNZIONAMENTO DEL SUBWOOFER

ACCENSIONE E SPEGNIMENTO DEL SUBWOOFER

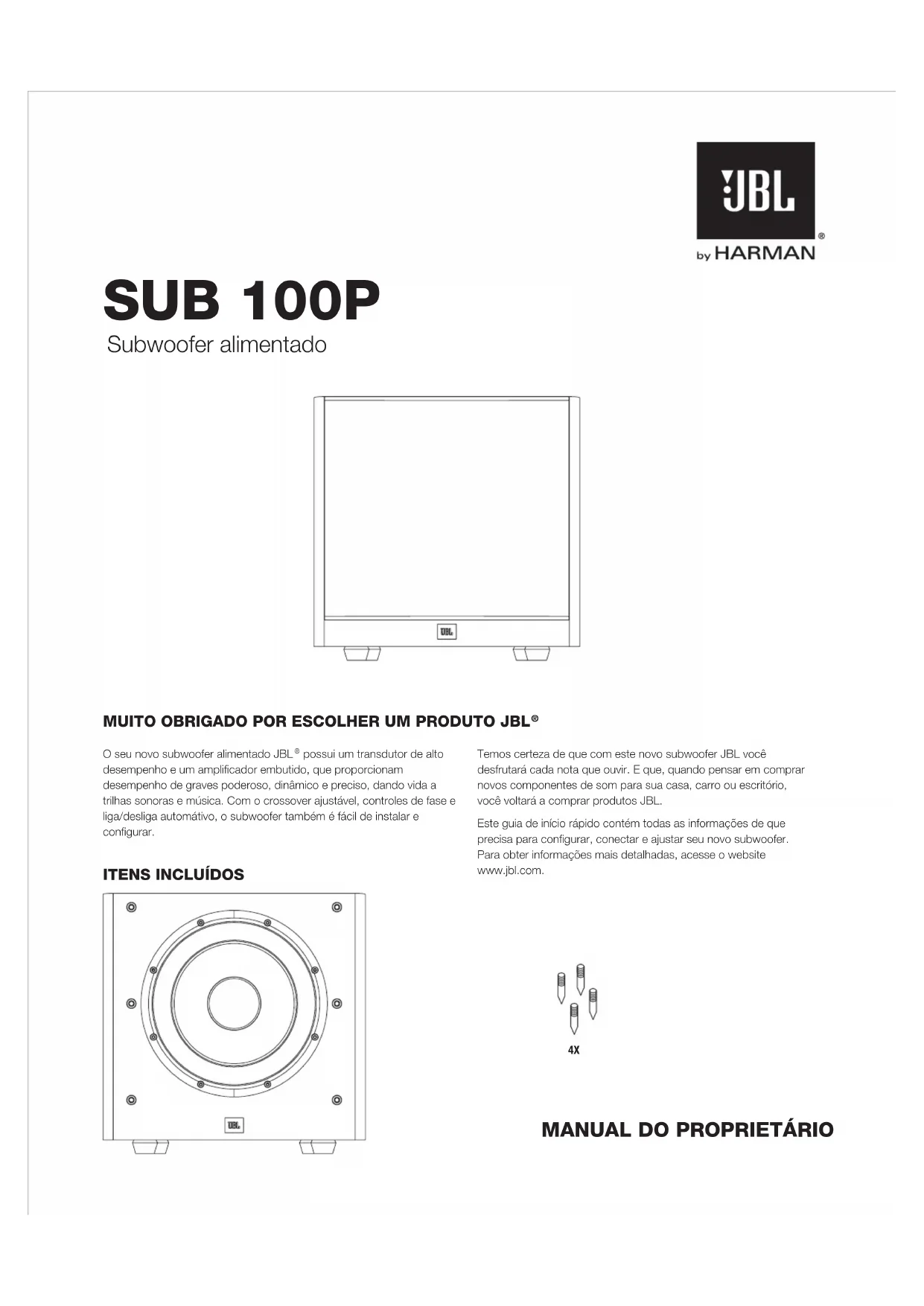

O seu novo subwoofer alimentado JBL ^® possui um transdutor de alto desempenho e um amplificador embutido, que proporcionam desempenho de graves poderoso, dinâmico e preciso, dando vida a trilhas sonoras e música. Com o crossover ajustável, controles de fase e liga/desliga automático, o subwoofer também é fácil de instalar e configurar.

ITENS INCLUÍDOS

Temos certeza de que com este novo subwoofer JBL você desfrutará cada nota que ouvir. E que, quando pensar em comprar novos componentes de som para sua casa, carro ou escritório, você voltará a comprar produtos JBL.

Este guia de início rápido contém todas as informações de que precisa para configurar, conectar e ajustar seu novo subwoofer. Para obter informações mais detalhadas, acesse o website www.jbl.com.

MANUAL DO PROPRIETÁRIO

CONTROLES E CONEXÕES DO PAINEL TRASEIRO DO SUBWOOFER

MODO DE ALIMENTAÇÃO LIGA FASE NORMAL AUTO REVERSO POWER AZUL: LIGA VERIMELHO: ESPÍCIA CROSSOVER 50Hz 150 Hz MIN MAX VOLUME ENTRADA DE SUBWOOFER

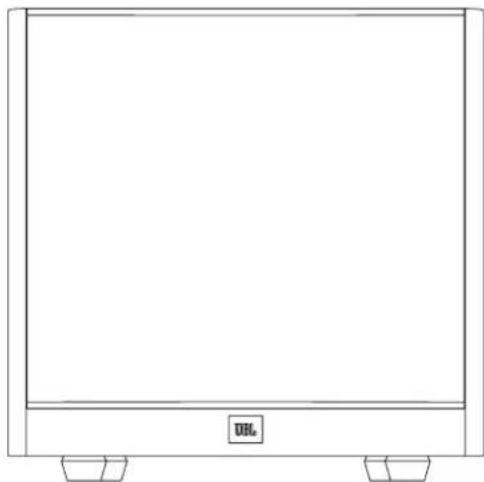

JBL SUB 100P

1) Modo Power:

Quando está na posição Auto, o subwoofer passará para o modo Standby. O altofalante ligará automaticamente ao detectar um sinal de áudio e retornará ao modo Standby se não receber nenhum sinal após cerca de 10 minutos. Com a chave na posição On, o subwoofer será alimentado até a chave ser colocada na posição Off.

2) LED On/Standby:

Se a chave power estiver na posição On, este LED indica se o subwoofer está na posição On ou Standby.

- O LED acende em azul quando o subwoofer está ligado.

- O LED acende em vermelho se o subwoofer estiver em modo de espera (Standby).

3) Chave Phase:

Esta chave determina se os movimentos em pistão de acionamento do subwoofer são sincronizados ou não com os dos alto-falantes principais. Se o subwoofer tocar fora de fase com os altofalantes principais, as ondas sonoras dos altofalantes principais podem cancelar parcialmente as ondas sonoras do subwoofer, reduzindo o desempenho de graves e o impacto do som. Este fenômeno depende em parte do posicionamento de todos os altofalantes em relação à posição do ouvinte e dos outros altofalantes no ambiente.

4) Controle de crossover:

Este controle determina a frequência máxima dos sons reproduzidos pelo subwoofer. Quando maior o valor do ajuste de crossover, maior a frequência de operação do subwoofer e maior a sobreposição do baixo com o som emitido pelos outros altofalantes. Este ajuste ajuda a produzir uma transição suave de frequências graves entre o subwoofer e os altofalantes para diversos tipos de ambiente e posicionamento do subwoofer.

5) Volume:

Este controle ajusta o volume do subwoofer. Gire o botão em sentido horário para aumentar o volume ou anti-horário para diminuir.

Conecte o subwoofer a uma saída dedicada para subwoofer ou LFE de um receptor ou processador.

7) Chave Power:

Coloque esta chave na posição On para ligar o subwoofer. Se permanecer muito tempo fora de casa ou sem usar o subwoofer, coloque esta chave na posição Off para poupar energia.

Depois de configurar e verificar a conexão de entrada do subwoofer, conecte o cabo de alimentação a uma tomada da rede elétrica funcionante e sem interruptor para operar correlamente o subwoofer. NÃO CONECTE o cabo de alimentação nas tomadas acessórias disponíveis em alguns aparelhos de som.

POSICIONAMENTO DO SUBWOOFER

O desempenho do subwoofer depende diretamente de seu posicionamento no ambiente e de sua posição em relação aos outros altofalantes no sistema.

Embora o ouvido humano geralmente não detecte os sons direcionais de baixa frequência em que os subwoofer funcionam, um subwoofer instalado dentro de um ambiente fechado produz reflexos, ondas estacionárias e absorção que afetam significativamente o desempenho do sistema. Por isso, a localização específica do subwoofer no ambiente é importante e afeta o volume e a qualidade dos graves produzidos.

Por exemplo, subwoofers posicionados ao lado de uma parede aumentam o volume de graves no ambiente, enquanto o posicionamento em um canto (1) aumentará, de maneira gera, o volume de graves. Entretanto, o posicionamento em cantos também pode aumentar o efeito prejudicial das ondas estacionárias sobre o desempenho do baixo. Este efeito depende da posição do ouvinte. Algumas posições produzem excelentes resultados, enquanto outras produzem volume excessivo (ou pequeno demais) de baixo em determinadas frequências.

Em muitos ambientes, colocar o subwoofer no mesmo plano que os altofalantes esquerdo e direito (2) pode produzir a melhor integração entre o som do subwoofer e dos altofalantes esquerdo e direito. Dependendo do ambiente, o melhor desempenho pode ser produzido colocando-se o subwoofer atrás do ouvinte (3).

Recomendamos experimentar diversos locais antes de escolher a posição definitiva do subwoofer. Uma maneira de determinar o melhor lugar é testar várias posições mudando o subwoofer de lugar e tocando música rica em graves. Enquanto o som toca, coloque o altofalante em diversos locais do ambiente (com os ouvidos no local de posicionamento do subwoofer) e ouça até encontrar o local onde o desempenho de graves é melhor. Coloque o subwoofer no local em que obtiver os melhores resultados.

1. Altofalante frontal esquerdo TV Altofalante central Altofalante frontal direito 2. Altofalante esquerdo surround Altofalante direito surround 3.

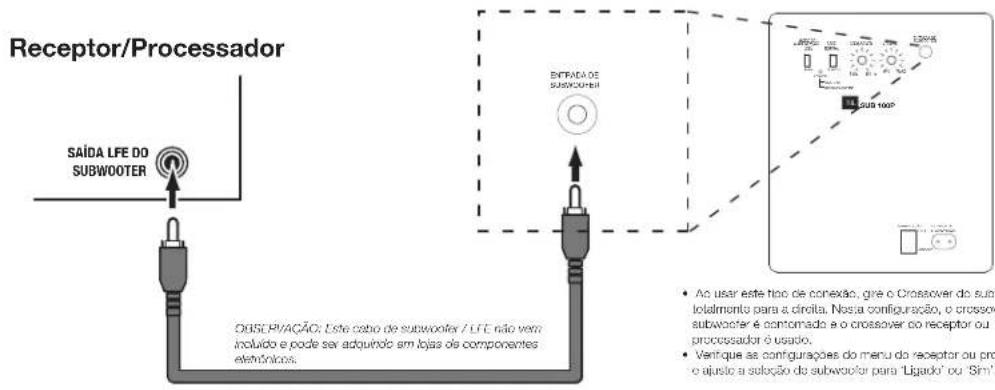

CONEXÃO DO SUBWOOFER

PARA RECPETOR OU PRÉ-AMPLIFICADOR/PROCESSADOR COM SAÍDA DEDICADA PARA SUBWOOFER (LFE) COM FILTRO PASSA BAIXA

Receptor/Processor SAIDA LFE DO SUBWOOTER DESCRIVACÃO: Este cabo de subwoofer / LFE não vena incluído e pode ser adquirido em lojas de componentes eletrónicos. ENTADA DE SUBWOOTER SUB 100F • As usar este tipo de conexão, gira o Crossover do sub tolamento para a círdita. Nossa configuração, o crossover subwoofer é contomada e o crossover co receptor ou processador é usado. • Ventque as configurações do menu do receptor ou pro o ajuste a seleção do subwoofer para "Ligado" ou "Sim"

- Ao usar este tipo de conexão, gira o Crossover do subwoofer totalmente para a direita. Nossa configuração, o crossover do subwoofer é contomado e o crossover do receptor ou processador é usado.

- Ventaque as configurações do menu do receptor ou processador e ajuste a seleção de subwoofer para 'Ligado' ou 'Sim'.

Para oblar mais informações sobre como instalar e configurar o atortamente, consule o manual do proprietário do receptor ou processador.

Receptor/Processor SAÍDA PRÉ-AMP OBSERVACÃO: Esta cabo especial para subwoofer / LPE não vem Inscrito e pode ser adaptado em leias de componentes eletrônicos. Outra possabildade para fazer estao conexão é usar um cabo adaptador em Y de RCA. PREMANT SUBORANUM SUB 100P • Recornendamos ajustar a configuração do Crossover do subwoofer para 80 Hz se o atotalanta for de lamanho médio, valores melhores para atotalantes menores (satelites) e menores para atotalants grandos do piso.

OPERAÇÃO DO SUBWOOFER

LIGANDO E DESLIGANDO O SUBWOOFER

Coloque a chave Power do subwoofer na posição On. Em seguida, selecione o modo de alimentação Auto para o subwoofer. O subwoofer se ligará automaticamente ao receber um sinal de áudio e entrará em Standby se passar cerca de 10 minutos sem detectar nenhum sinal. O LED do subwoofer acenderá em azul se o subwoofer estiver ligado e em vermelho se estiver em Standby.

Se passar muito tempo sem usar o subwoofer (p.ex. férias) coloque a chave Power na posição Off.

AJUSTES DO SUBWOOFER: CROSSOVER

O controle Crossover ajusta o filtro passa baixa embutido do subwoofer entre 50 e 150 Hz. Quando maior o valor do ajuste de crossover, maior a frequência de operação do subwoofer e maior a sobreposição do baixo com o som emitido pelos outros altofalantes. Este ajuste ajuda a produzir uma transição suave de frequências graves entre o subwoofer e os altofalantes para diversos tipos de ambiente e posicionamento do subwoofer.

Para ajustar o Crossover, ouça os graves e verifique se estão suaves. Se os graves estiverem fortes demais em determinadas frequências, experimente reduzir o ajuste de Crossover; se estiverem fracos demais, experimente aumentar o nível de Crossover.

AJUSTES DO SUBWOOFER: VOLUME

O controle de volume ajusta o volume do subwoofer. Gire o botão em sentido horário para aumentar o volume ou anti-horário para diminuir. Depois de equilibrar o volume do subwoofer com o dos outros altofalantes do sistema, não será preciso ajustar o volume.

Observações sobre o ajuste de volume do subwoofer:

- Em alguns casos, o melhor volume de subwoofer para música é alto demais para filmes ou vice-versa. Ao ajustar o volume do subwoofer, ouça tanto música como filmes com graves intensos e escolha um nível intermediário apropriado para ambas as opções.

- Se o subwoofer estiver alto ou baixo demais, mude-o de lugar. O volume de graves tende a ser maior se o subwoofer for colocado em um canto ou menor se colocado longe de paredes ou cantos.

AJUSTES DO SUBWOOFER: FASE

A chave Phase determina se os movimentos em pistão de acionamento do driver do subwoofer são sincronizados ou não com os dos alto-falantes principais. Se o subwoofer tocar fora de fase com os altofalantes, as ondas sonoras dos altofalantes podem cancelar parcialmente as do subwoofer, reduzindo o desempenho de graves e o impacto do som. Este fenômeno depende em parte do posicionamento de todos os altofalantes em relação à posição do(s) ouvinte(s) e dos outros altofalantes no ambiente.

Na maioria dos casos, a chave Phase deve permanecer na posição Normal, mas não existe apenas uma opção correta de ajuste. Se o subwoofer estiver em fase com os altofalantes, o som será mais claro e terá o máximo impacto. Sons de percussão como tambores, pianos e cordas tangidas soarão mais vívidos. A melhor maneira de ajustar a chave Phase é ouvindo música que você conhece bem e escolhendo a posição da chave que maximiza o impacto de tambores e outros sons percussivos.

MODO DE USAR OS ESPIGÕES PARA CARPETE

O subwoofer vem com quatro espigões de metal para posicionamento em superfícies acarpetadas. Não utilize os espigões para colocar os subwoofers em superfícies não acarpetadas.

Para colocar os espigões:

1. Coloque o subwoofer suavemente em posição lateral (e não sobre a frente ou a parte traseira) em uma superfície suave ou não abrasiva.
2. Parafuse os espigões nas roscas em cada pé. Parafuse os espigões até o final para garantir a estabilidade.

Observação: NUNCA ARRASTE o subwoofer para mudá-lo de lugar. Levante-o cuidadosamente e leve até o novo local.

© 2014 HARMAN International Industries, Inc. Todos os direitos reservados.

JBL é marca registrada da HARMAN International Industries, Incorporated, registrada nos Estados Unidos e/ou em outros países.

Os recursos, as especificações e a aparência física podem ser modificados sem aviso prévio.
