Arena Sub100 - Subwoofer JBL - Gratis bruksanvisning och manual

Märke	JBL
Modell	Arena Sub100 / SUB100P
Produkttyp	Aktiv subwoofer (Powered Subwoofer)
Element	Inbyggd bashögtalare med förstärkare
Förstärkare	Inbyggd, högpresterande
Strömförsörjning	Nätanslutning, direkt (inte via tillbehör)
Förbrukning (standby)	Låg, automatiskt läge med standby efter 10 minuter
Ljudingång	1 x Subwoofer/LFE (RCA)
Inställningar	Volym, Lågpassfilter (50-150 Hz), Fas (Normal/Inverterad), Strömläge (Auto/On/Off)
LED-indikator	Blå (på), Röd (standby)
Särskilda funktioner	Automatisk på/av, justerbart filter, fasomkopplare
Mått (ungefär)	350 x 370 x 420 mm (uppskattat)
Vikt (ungefär)	12 kg (uppskattat)
Inkluderade tillbehör	4 metallspikar för matta
Rekommenderad placering	Längs samma vägg som högtalarna, eller i ett hörn för mer bas
Underhåll	Rengör med en mjuk, torr trasa. Använd inte kemikalier.
Säkerhet	Utsätt inte för fukt, blockera inte öppningar, koppla ur vid åska eller långvarig användning
Reparerbarhet	Kontakta auktoriserad HARMAN-service. Inga användarrepeterbara delar.
Bruksanvisning tillgänglig	Franska, engelska och andra språk på notice-facile.com

Vanliga frågor - Arena Sub100 JBL

Hur ansluter jag subwoofern till min receiver?

Använd en medföljande RCA-subwoofer/LFE-kabel (ingår ej) för att ansluta Subwoofer/LFE-utgången på din receiver till Subwoofer Input på subwoofern. Vrid subwooferns filterratt helt medurs för att använda receiverns filter.

Vad betyder blå och röd LED på subwoofern?

Blå LED indikerar att subwoofern är på. Röd LED indikerar standby.

Hur ställer jag in lågpassfiltret (crossover)?

Reglaget Crossover ställer in gränsfrekvensen från 50 till 150 Hz. Ju lägre inställning, desto mindre höga frekvenser återger subwoofern. Justera tills du får en mjuk övergång med dina högtalare.

Hur ställer jag in fasen?

Väljaren Phase låter dig ställa in subwoofern i fas (Normal) eller motfas (Inverterad) med högtalarna. Lyssna på musik med slagverk och välj det läge som ger mest effekt.

Vilken är den bästa placeringen för subwoofern?

Placera subwoofern längs samma vägg som fronthögtalarna (position 2) för bra integration. Ett hörn (position 1) maximerar basen. Experimentera genom att placera subwoofern vid lyssningspositionen och gå runt i rummet.

Subwoofern startar inte, vad gör jag?

Kontrollera att Power-omkopplaren står på On och att Power Mode står på Auto (eller On). Se till att nätkabeln är ansluten till ett aktivt uttag. Om LED fortfarande är släckt, kontakta auktoriserad service.

Kan jag använda subwoofern på ett golv utan matta?

Ja, men använd inte de medföljande metallspikarna på hårt golv. Använd originalgummifötterna. Spikarna är endast för matta.

Hur rengör jag subwoofern?

Använd en mjuk, torr trasa för att damma av. Använd aldrig kemikalier eller slipmedel. Undvik fukt.

Vad gör jag om basljudet är för starkt eller för svagt?

Justera subwooferns Volume. Om problemet kvarstår, försök flytta subwoofern: närmare ett hörn för mer bas, längre bort för mindre. Justera även Crossover och Phase.

Hur använder jag automatisk standby?

Ställ Power Mode på Auto. Subwoofern slås på automatiskt när en ljudsignal detekteras och går i standby efter cirka 10 minuter utan signal. LED blir röd i standby.

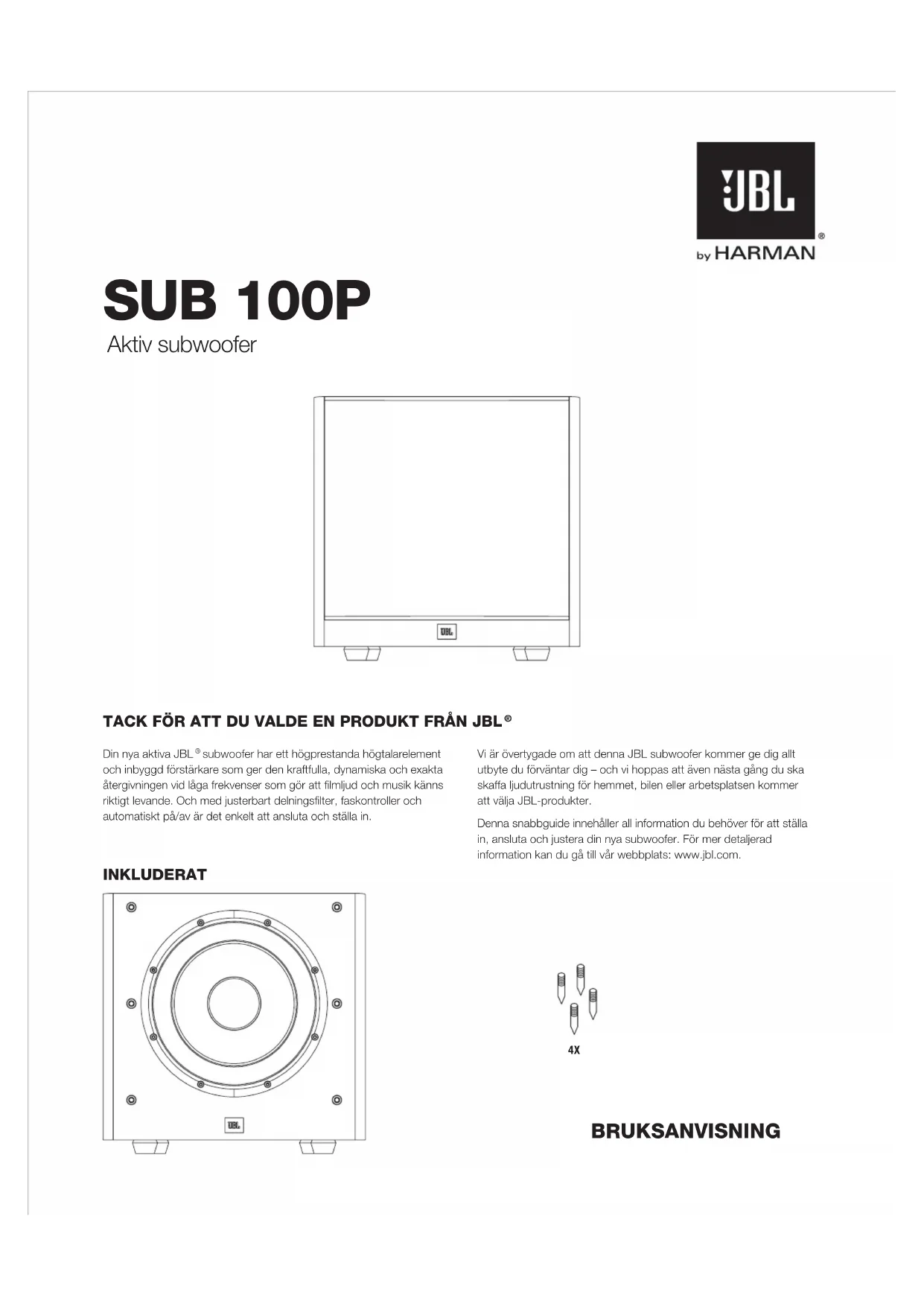

BRUKSANVISNING Arena Sub100 JBL

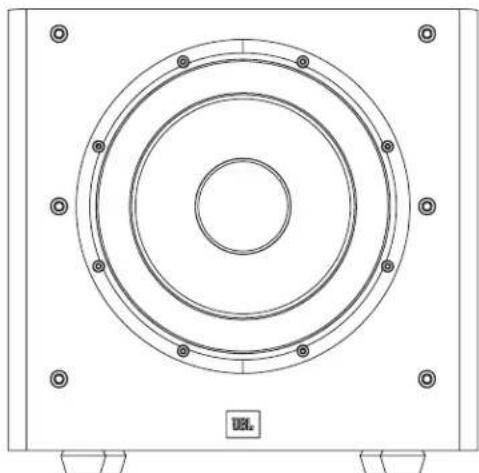

Din nya aktiva JBL ^® subwoofer har ett högprestanda högtalarelement och inbyggd förstärkare som ger den kraftfulla, dynamiska och exakta återgivningen vid låga frekvenser som gör att filmljud och musik känns riktigt levande. Och med justerbart delningsfilter, faskontroller och automatiskt på/av är det enkelt att ansluta och ställa in.

INKLUDERAT

Vi är övertygade om att denna JBL subwoofer kommer ge dig allt utbyte du förväntar dig – och vi hoppas att även nästa gång du ska skaffa ljudutrustning för hemmet, bilen eller arbetsplatsen kommer att välja JBL-produkter.

Denna snabbguide innehåller all information du behöver för att ställa in, ansluta och justera din nya subwoofer. För mer detaljerad information kan du gå till vår webbplats: www.jbl.com.

BRUKSANVISNING

REGLAGE OCH ANSLUTNINGAR PÅ SUBWOOFERNS BAKSIDA

STRÖMLÄGE ON (PA) FAS NORMAL DELNINGSFREKVENG VOLYM SUBWOOFERINGÄNG AUTO ON/VAND PWR BLA: PA RDC: PA 50 Hz 150 Hz MIN MAX

JBL SUB 100P

1) Strömläge:

I "Auto"-läge är subwoofern i standbyläge. Den slås på automatiskt när någon ljudsignal upptäcks och återgår till standbyläge om det inte upptäcks någon ljudsignal på ungefär 10 minuter. I läget "On" (på) är subwoofern påslagen tills strömbrytaren ändras till "Off" (av).

2) On (på)/Standby-LED:

När strömbrytaren är i läge "On" visar LED-lampan om subwoofern är i On (på)- eller standbyläge.

• När LED-lampan är blå är subwoofern påslagen.
• När LED-lampan är röd är subwoofern i standbyläge.

3) Fasreglage:

Reglaget avgör om rörelserna för subwooferns element rör sig i fas med huvudhögtalarna. Om subwoofern används ur fas med huvudhögtalarna kan ljudvågorna från huvudhögtalarna delvis ta bort ljudvågorna från subwoofern och därmed minska basåtergivningen och ljudeffekten. Detta fenomen beror till viss del på placering av högtalarna i förhållande till lyssnarplatsen och till varandra i rummet.

4) Delningskontroll:

Detta reglage bestämmer den högsta frekvens som subwoofern ska återge ljud för. Ju högre delningskontrollen ställs in, desto högre frekvens kommer subwoofern att återge och desto mer kommer basen att "överlappa" den som kommer från huvudhögtalarna. Denna justering hjälper till för en mjuk övergång mellan basfrekvenserna för subwoofern och högtalarna för flera olika rum och subwooerplaceringar.

5) Volym:

Med detta reglage ställs volymen för subwoofern in. Vrid reglaget medurs för att höja volymen eller moturs för att sänka volymen.

6) Subwoofer (LFE-ingång):

Anslut subwoofern till den speciella subwoofer-/LFE-utgången på receivem/förstärkaren.

7) Strömbrytare:

Sätt reglaget i läge On (på) för att slå på subwoofern. Om du ska vara hemifrån eller inte ska använda subwoofern under längre tid ska detta reglage sättas på Off (av) för att spara energi.

8) Strömingång:

När du har gjort och kontrollerat subwooferns inmatning ska du sätta i kontakten i ett fungerande eluttag utan brytare för att subwoofern ska fungera korrekt. KOPPLA INTE in kabeln i tillbehörsuttag som kan finnas på andra ljudkomponenter.

PLACERING AV SUBWOOFER

Ljudet från subwoofern är direkt avhängigt av dess placering i lyssningsrummet och dess fysiska placering i relation till andra högtalare i systemet.

Även om det är sant att våra öron i normalfall inte hör riktal ljud i de låga frekvenser som subwoofers återger kommer, vid installation av subwoofer i ett begränsat utrymme, reflektioner, stående vågor och absorptioner som skapas i rummet att påverka ljudet från subwoofersystem. Därför är placeringen av subwoofern i rummet viktigt för mängd och kvalitet på basen som återges.

Exempelvis ökar placering av subwoofern nära en vägg i normalfall mängden bas i rummet och placering i ett hörn (1) maximerar normalt basen i rummet. Men hömplacering kan även öka destruktiv påverkan av stående vågor på basen. Denna effekt kan variera beroende på lyssningsplatsen – vissa platser kan ge mycket gott resultat medan andra ger alldeles för mycket (eller lite) bas vid vissa frekvenser.

I många rum kan placering av subwoofern i samma linje som vänster och höger högtalare (2) ge bästa samverkan mellan subwoofer och vänster och höger högtalare. I vissa rum kan bästa resultat uppnås genom att subwoofern placeras bakom lyssningsplatsen (3).

Vi rekommenderar starkt att du experimenterar med placeringen innan du väljer slutlig placering för subwoofern. Ett bra sätt att avgöra bästa placering för subwoofern är genom att tillfälligt placera den på lyssningsplatsen och spela musik med mycket bas. Flytta runt den till olika platser i rummet medan systemet fortsätter spela (lyssna på samma plats som subwoofern ska placeras) och prova tills du finner den placering där basen låter bäst. Placera subwoofern där.

1. Främre vänster högtalare TV Center-högtalare Främre höger högtalare 2. Surroundljud, vänster högtalare Surroundljud, höger högtalare 3.

ANSLUTA SUBWOOFERN

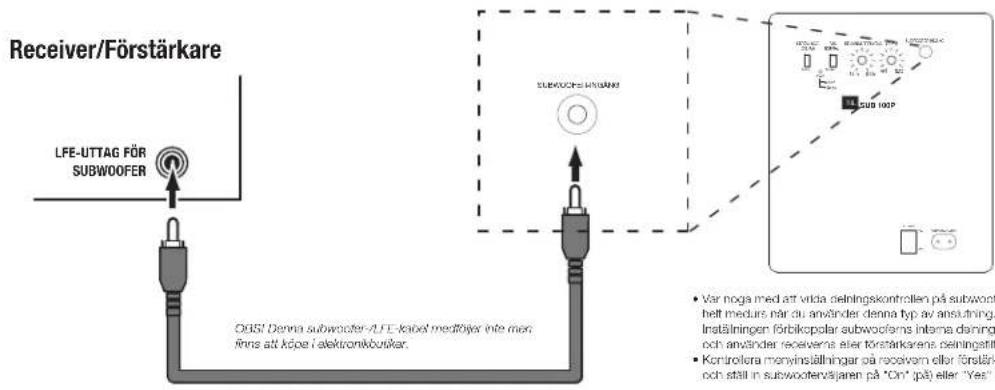

TILL RECEIVER ELLER FÖRSTÄRKARE MED LOW-PASS-FILTRERAD SPECIELL SUBWOOFER-UTGÅNG (LFE)

Receiver/Förstärkare LFE-UTTAG FÖR SUBWOOFER USB! Denna subwoofer-LFE-kabel medföyer inte men firns att köpe i elektronikbürkar. SUBWOOFER INSURS Sub 100P • Var noga med att vrida peiningskontrollen på subwoor belt medurs när du använder denna typ av ansutning. Inställningen förbikopolar subwoorans interna daining och använder receivarna eller förstärkarena peinlingstift • Kontrolora menvinsällningar på receivom eller förstärk- och ställ in subwooterväljaren på "On" på eller "Yes"

- Var noga med att vrida delningskontrollen på subwooten helt medurs när du använder denna typ av ansutning. Inställningen förbikopolar subwolems interna delningsfiter och använder receiverns eller förstärkarens delingstifter.

- Kontrolera menyinställningar på receivom eller förstärkaren och ställ in subwooterväljaren på "On" (på) eller "Yes" (ja).

Läs i bruksanvisningen för receivern eller förstärkaren för mer information om inställning och kontiguration av högtsalare.

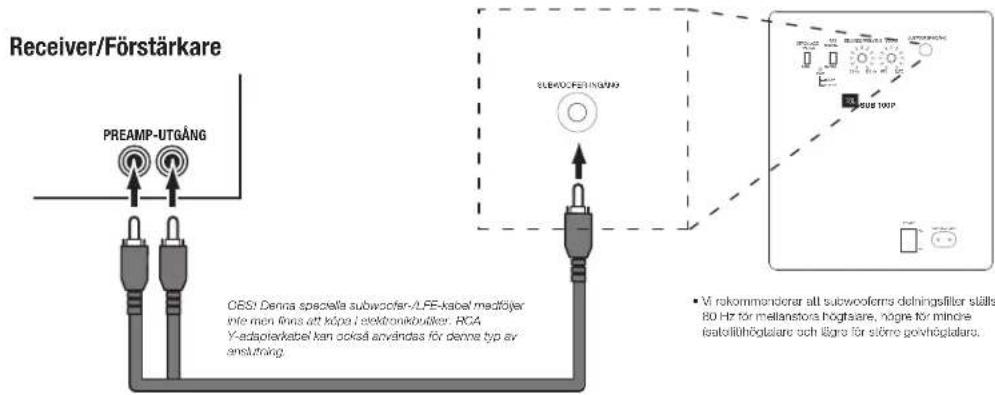

TILL RECEIVER/FÖRSTÄRKARE MED PREAMP-UTGÅNGAR

Receiver/Förstärkare PREAM-UTGÅNG CES: Denna speciella subwoofer-/LFE-kabel medtöjser inte men finns att köpe i elektronikbuliker. RCA Y-adaptorkabel kan också användas för denne typ av ansturång. SUBWOOFERINGATR V. rekommendorar att subwooforms dehningsfilter ställs 80 Hz för mellanstors högtsare, någre för mindre leatsillithögtalare och lågre för söme golvhögtalare.

ANVÄNDA SUBWOOFERN

SLÅ PÅ OCH STÄNGA AV SUBWOOFERN

Sätt subwooferns strömbrytare i läget "On" (på). Ställ nu in subwooferns strömläge på "Auto". Subwoofern slås på automatiskt när någon ljudsignal upptäcks och den går till standbyläge om det inte upptäcks någon ljudsignal på ungefär 10 minuter. Subwooferns LED lyser blå när subwoofern är påslagen och röd när subwoofern är i standbyläge.

Om du inte ska använda subwoofern under längre tid – exempelvis om du åker bort – ska du sätta strömbrytaren på "Off" (av).

SUBWOOFERINSTÄLLNINGAR: DELNINGSFILTER

Delningsfilterreglaget ställer in subwooferns inbyggda low-passfilter mellan 50 och 150 Hz. Ju högre delningskontrollen ställs in, desto högre frekvens kommer subwoofern att återge och desto mer kommer basen att "överlappa" den som kommer från huvudhögtalarna. Denna justering hjälper till för en mjuk övergång mellan basfrekvenserna för subwoofern och högtalarna för flera olika rum och subwooferplaceringar.

När du ställer in delningsfiltret ska du lyssna efter hur mjuk basen låter. Om basen verkar för stark vid vissa frekvenser ska du prova med en lägre inställning för delningsfiltret. Om basen verkar för svag vid vissa frekvenser ska du prova med en högre inställning för delningsfiltret.

SUBWOOFERINSTÄLLNINGAR: VOLYM

Med detta reglage ställs volymen för subwoofern in. Vrid reglaget medurs för att höja volymen eller moturs för att sänka volymen. När du har ställt in subwooferns volym anpassad efter de andra högtalama i systemet ska du inte behöva ändra volyminställningen mer.

Anmärkningar om inställning av subwoofers volym:

- Ibland är idealiska subwoofervolyminställningen för musik för hög för filmer, medan den idealiska inställningen för filmer är för tyst för musik. När du ställer in subwoofervolymen ska du lyssna på både musik och film med stark basinnehåll och hitta en "middle ground" (medelhög) volym som fungerar för både.

- Om din subwooofer alltid verkar vara för hög eller för låg kan du placera den på en annan plats. Placering av subwoofem i ett höm tenderar att öka basen medan placeringar som inte är vid väggar i eller höm minskar basen.

SUBWOOFERINSTÄLLNINGAR: FAS

Reglaget avgör om rörelserna för subwooferns element sker i fas med övriga högtalare. Om subwoofern används ur fas med högtalarna kan ljudvågorna från övriga högtalare delvis ta bort ljudvågorna från subwoofern och därmed minska basåtergivningen och ljudeffekten. Detta fenomen beror till viss del på placering av högtalarna i förhållande till varandra och till de som lyssnar i rummet.

Även om det i flesta lägen passar bra med inställningen "Normal" finns det ingen given bästa inställning för fasreglaget. Når subwoofern är rätt i fas med övriga högtalare kommer ljudet att vara klarare och ha max effekt och ljud från instrument som trummor, piano och "plucked" strängar är mer naturligt. Bästa sättet att ställa in fasreglaget är att lyssna på musik som du känner väl till och sätta reglaget i det läge där trummor och slaginstrument låter bäst.

ANVÄNDA MEDFÖLJANDE MATTSPIKAR

Fyra metallspikar medföljer för placering av subwoofer på matta. Använd inte spikarna om subwoofern inte står på matta.

Sätta i spikarna:

1. Lägg försiktigt subwoofern på sidan (inte på fram- eller baksida) på ett mjukt underlag som inte sliter eller repar.

2. Skruva i spikarna i det gängade hålet i vardera foten. Se till att alla spikar är ordentligt iskruvade för bästa stabilitet.

Obs! DRA ALDRIG subwoofern om den ska flyttas. Lyft subwoofern försiktigt och bär den till dess nya plats.

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

JBL är ett varumärke som tillhör HARMAN International Industries, Incorporated, registrerat i USA och/eller andra länder.

Funktioner, specifikationer och utseende kan komma att ändras utan att detta meddelas.

www.jbl.com

SUB 100P

Aktiv subwoofer
