Arena Sub100 - Subwoofer JBL - Manuale utente e istruzioni gratuiti

Marca	JBL
Modello	Arena Sub100 / SUB100P
Tipo di prodotto	Subwoofer attivo (Powered Subwoofer)
Trasduttore	Altoparlante per bassi integrato con amplificatore
Amplificatore	Integrato, alte prestazioni
Alimentazione	Rete, presa diretta (non su accessorio)
Consumo (standby)	Basso, modalità Auto con standby dopo 10 minuti
Ingresso audio	1 x Subwoofer/LFE (RCA)
Impostazioni	Volume, Filtro passa-basso (50-150 Hz), Fase (Normale/Inversa), Modalità di alimentazione (Auto/On/Off)
Indicatore LED	Blu (acceso), Rosso (standby)
Funzionalità speciali	Accensione/spegnimento automatico, filtro regolabile, interruttore di fase
Dimensioni (circa)	350 x 370 x 420 mm (stimate)
Peso (circa)	12 kg (stimato)
Accessori inclusi	4 punte in metallo per moquette
Posizionamento consigliato	Lungo lo stesso piano dei diffusori, o in un angolo per più bassi
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non esporre all'umidità, non ostruire le aperture, scollegare in caso di temporale o inutilizzo prolungato
Riparabilità	Rivolgersi a un servizio autorizzato HARMAN. Nessuna parte riparabile dall'utente.
Manuale disponibile	Francese, Inglese e altre lingue su notice-facile.com

Domande frequenti - Arena Sub100 JBL

Come collegare il subwoofer al mio ricevitore?

Utilizzare un cavo RCA subwoofer/LFE fornito (non incluso) per collegare l'uscita Subwoofer/LFE del ricevitore all'ingresso Subwoofer Input del subwoofer. Ruotare la manopola del filtro del subwoofer completamente in senso orario per utilizzare il filtro del ricevitore.

Cosa significano i LED blu e rosso sul subwoofer?

Il LED blu indica che il subwoofer è acceso. Il LED rosso indica che è in standby.

Come regolare il filtro passa-basso (crossover)?

Il comando Crossover regola la frequenza di taglio da 50 a 150 Hz. Più bassa è l'impostazione, meno frequenze acute riproduce il subwoofer. Regolare fino a ottenere una transizione morbida con i diffusori.

Come regolare la fase?

L'interruttore Phase consente di mettere il subwoofer in fase (Normale) o in opposizione di fase (Inversa) con i diffusori. Ascoltare musica con percussioni e scegliere la posizione che dà il maggiore impatto.

Qual è il miglior posizionamento per il subwoofer?

Posizionare il subwoofer lungo la stessa parete dei diffusori anteriori (posizione 2) per una buona integrazione. Un angolo (posizione 1) massimizza i bassi. Sperimentare posizionando il subwoofer nella posizione di ascolto e spostandosi nella stanza.

Il subwoofer non si accende, cosa fare?

Verificare che l'interruttore Power sia su On e che la Power Mode sia su Auto (o On). Assicurarsi che il cavo di alimentazione sia collegato a una presa attiva. Se il LED rimane spento, contattare un servizio autorizzato.

Posso usare il subwoofer su un pavimento senza moquette?

Sì, ma non utilizzare le punte metalliche fornite su un pavimento duro. Utilizzare i piedini in gomma originali. Le punte sono solo per moquette.

Come pulire il subwoofer?

Utilizzare un panno morbido e asciutto per spolverare. Non utilizzare mai prodotti chimici o abrasivi. Evitare l'umidità.

Cosa fare se il suono dei bassi è troppo forte o troppo debole?

Regolare il Volume del subwoofer. Se il problema persiste, provare a spostare il subwoofer: avvicinarlo a un angolo per più bassi, allontanarlo per meno. Regolare anche il Crossover e la Phase.

Come utilizzare la modalità standby automatico?

Impostare la Power Mode su Auto. Il subwoofer si accende automaticamente quando viene rilevato un segnale audio e va in standby dopo circa 10 minuti senza segnale. Il LED diventa rosso in standby.

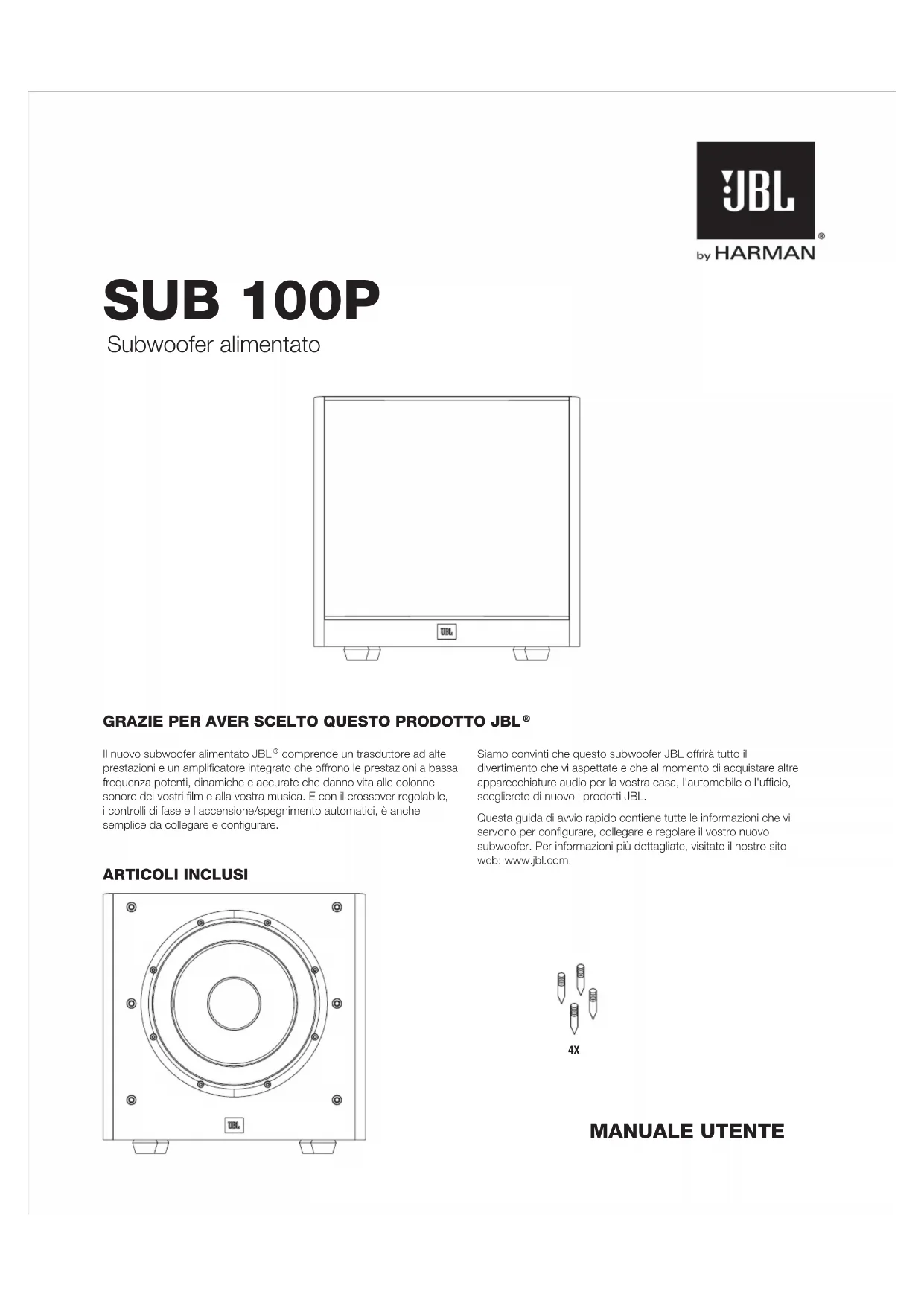

MANUALE UTENTE Arena Sub100 JBL

Il nuovo subwoofer alimentato JBL ^® comprende un trasduttore ad alte prestazioni e un amplificatore integrato che offrono le prestazioni a bassa frequenza potenti, dinamiche e accurate che danno vita alle colonne sonore dei vostri film e alla vostra musica. E con il crossover regolabile, i controlli di fase e l'accensione/spegnimento automatici, è anche semplice da collegare e configurare.

ARTICOLI INCLUSI

Siamo convinti che questo subwoofer JBL offrirà tutto il divertimento che vi aspettate e che al momento di acquistare altre apparecchiature audio per la vostra casa, l'automobile o l'ufficio, sceglierete di nuovo i prodotti JBL.

Questa guida di avvio rapido contiene tutte le informazioni che vi servono per configurare, collegare e regolare il vostro nuovo subwoofer. Per informazioni più dettagliate, visitate il nostro sito web: www.jbl.com.

MANUALE UTENTE

CONTROLLI E CONNESSIONE DEL PANNELLO POSTERIORE SUBWOOFER

MODALITA ALIMENTAZIONE ACCISO FASE NORMALE AUTOINVERSO PWR (ALM) SUB ACCESSO RED STANDEY (ROSSO STANDEY) CROSSOVER 5GHz 150Hz VOLUME MIN MAX INGRESSO SUIWCOOLER

JBL SUB 100P

1) Modalità di alimentazione:

Quando lo si commuta sulla posizione 'Auto', il subwoofer sarà in modalità Standby. Si accenderà automaticamente quando viene rilevato un segnale audio e tornerà in modalità Standby quando non viene rilevato un segnale audio per circa 10 minuti. Se si imposta questo interruttore su 'On', si mantiene il subwoofer alimentato fino a quando si commuta l'interruttore di alimentazione su 'Off'.

Quando l'interruttore di alimentazione si trova nella posizione 'On', questo LED indica se il subwoofer si trova in modalità Acceso o Standby.

• Quando il LED lampeggia in blu, il subwoofer è acceso.
• Quando il LED lampeggia in rosso, il subwoofer è in modalità Standby.

3) Interruttore di fase:

questo interruttore determina se l'azione a pistone del trasduttore si muove verso dentro e fuori, in fase con i diffusori principali. Se il subwoofer deve funzionare fuori fase con i diffusori principali, le onde sonore dai diffusori principali possono annullare alcune delle onde sonore provenienti dal subwoofer, riducendo le prestazioni dei bassi e l'impatto sonoro. Questo fenomeno dipende in parte dalla collocazione di tutti i diffusori rispetto alla posizione di ascolto e fra di loro nella stanza.

4) Controllo del crossover:

questo controllo determina la frequenza massima a cui il subwoofer riproduce i suoni. Maggiore è l'impostazione del controllo di crossover, più elevata sarà la frequenza del subwoofer e maggiore sarà la sua sovrapposizione dei bassi rispetto ai diffusori. Questa regolazione consente di ottenere una transizione uniforme delle frequenze dei bassi tra il subwoofer e i diffusori per una varietà di ambienti diversi e posizioni del subwoofer.

5) Volume:

utilizzare questo controllo per regolare il volume del subwoofer. Girare la manopola in senso orario per aumentare il volume; girare la manopola in senso antiorario per diminuire il volume.

6) Subwoofer (ingresso LFE):

collegare il subwoofer all'uscita del subwoofer/LFE dedicata di un ricevitore/processore.

7) Interruttore di alimentazione:

impostare questo interruttore sulla posizione 'On' per accendere il subwoofer. Se si pensa di stare fuori casa o non usare il subwoofer per un lungo periodo di tempo, impostare questo interruttore sulla posizione 'Off' per risparmiare energia.

8) Ingresso alimentazione:

dopo aver realizzato e verificato la connessione di ingresso del subwoofer, inserire il cavo di alimentazione in una presa elettrica attiva e non commutata per il corretto funzionamento del subwoofer. NON inserire il cavo di alimentazione nelle prese accessorie presenti su alcuni componenti audio.

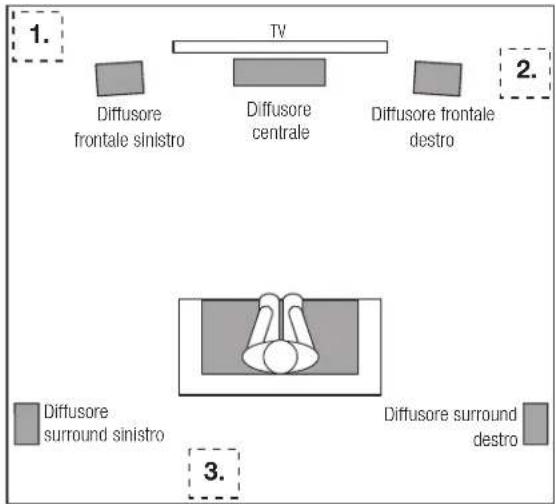

COLLOCAZIONE DEL SUBWOOFER

Le prestazioni di un subwoofer sono direttamente correlate al suo posizionamento nell'ambiente di ascolto e alla sua posizione fisica rispetto agli altri diffusori dell'impianto.

È noto che, in genere, il nostro udito non avverte i suoni direzionali alle basse frequenze in cui operano i subwoofer. Durante l'installazione di un subwoofer nello spazio limitato di una stanza, il riverbero, le onde stazionarie e gli assorbimenti generati all'interno dell'ambiente influiscono nettamente sulle prestazioni degli impianti subwoofer. Di conseguenza, la posizione specifica del subwoofer nell'ambiente diventa importante per la quantità e la qualità di bassi prodotti.

Ad esempio, posizionando il subwoofer accanto ad una parete si incrementa la quantità di bassi nell'ambiente; se lo si posiziona in un angolo (1), generalmente si aumenta al massimo la quantità di bassi nella stanza. Tuttavia, il posizionamento in un angolo può anche aumentare l'effetto distruttivo delle onde stazionarie sulle prestazioni dei bassi. Questo effetto può variare a seconda della posizione di ascolto: alcune posizioni di ascolto possono produrre ottimi risultati, mentre altri possono offrire troppi (o troppo pochi) bassi a certe frequenze.

In molti ambienti, posizionando il subwoofer sullo stesso piano dei diffusori sinistro e destro (2) si ottiene la miglior integrazione tra l'audio del subwoofer e quello dei diffusori sinistro e destro. In alcuni ambienti, è possibile ottenere prestazioni ottimali anche collocando il subwoofer dietro la posizione di ascolto (3).

Consigliamo vivamente di fare delle prove di collocazione prima di scegliere una posizione finale per il subwoofer. Un modo per determinare la posizione migliore per il subwoofer è collocandolo temporaneamente nella posizione di ascolto e riproducendo musica con un forte contenuto di bassi. Muoversi in varie posizioni nell'ambiente mentre l'impianto è in riproduzione (con le orecchie nel punto in cui deve essere collocato il subwoofer) e ascoltare fino a trovare la posizione con le prestazioni ottimali dei bassi. Collocare il subwoofer in quella posizione.

1. TV Diffusore frontale sinistro Diffusore centrale Diffusore frontale destro 2. 3. Diffusore surround sinistro Diffusore surround destro

Ricevitore/Processore USCITA LFE DEL SUBWOOFER NOTA: questo cavo per subwoofer/LFE non è incluso, ma è acquiesibile da un rivanditore si dettaglio di eletronica. INTU500 SLEACOBER • Quando si usa questo tipo di connessione, accertarsi o accendere il crossover sul subwoofer interamente in su cratic. Questo tipo di impostazione bypassa il crossover nel subwoofer e usa il crossover del riservitare o del pro • Controllare le impostazioni del manu del ricevitore o dei processore e impostare la selezione del subwoofer su

Per ulteriori informazioni sulla configurazione dei diffuseri, accertarsi di esaminare i manuale utente del recevatore o del processore.

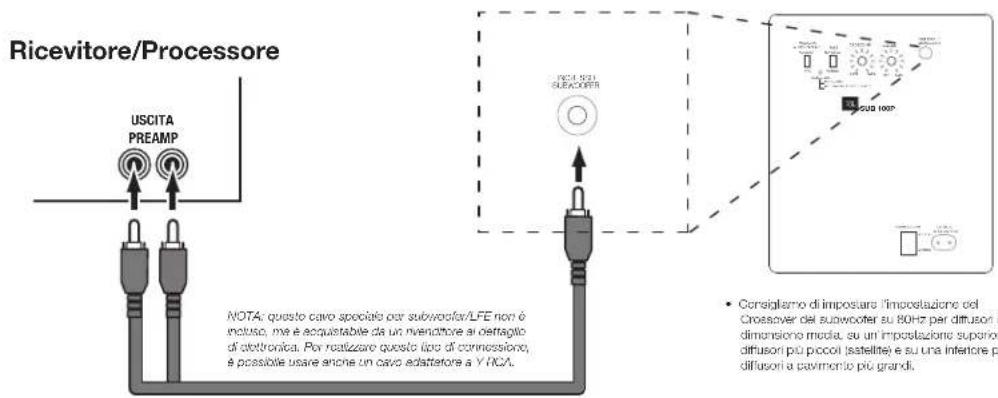

A UN RICEVITORE O PREAMP/PROCESSORE CON USCITE PREAMP

Ricevitore/Processore USCITA PREAMP NOTA: questo cavo speciale per subvocator/LFE non è incluso, ma è acquistabile da un rivenitore si dettaglio di electronica. Per realizzare questo tipo di connessione, è possibile usare anche un cavo adattatore a Y NCA. • Ceregliamo di impostare l'impostazione del Crossover del subwoofer su 80Hz per diffusori dimensiono media, su un impostazione superior diffusori più pocoi (satellite) e su una inferiore per diffusori a pavimento più grandi.

Impostare l'interruttore di alimentazione del subwoofer su 'On' (Acceso). Ora, impostare la modalità di alimentazione del subwoofer sulla posizione 'Auto'. Il subwoofer si accenderà automaticamente quando riceve un segnale audio e andrà in modalità Standby dopo un'assenza di ricezione di segnale audio di circa 10 minuti. Il LED del subwoofer diventa blu quando il subwoofer è acceso e rosso quando è in Standby.

Se non si intende usare il subwoofer per un periodo di tempo prolungato, ad esempio, quando si va in vacanza, impostare l'interruttore di alimentazione sulla posizione 'Off'.

REGOLAZIONI DEL SUBWOOFER: CROSSOVER

Il controllo Crossover regola il crossover del filtro passa-basso integrato del subwoofer tra 50Hz e 150Hz. Maggiore è l'impostazione del controllo di crossover, più elevata sarà la frequenza del subwoofer e maggiore sarà la sua sovrapposizione dei bassi rispetto ai diffusori. Questa regolazione consente di ottenere una transizione uniforme delle frequenze dei bassi tra il subwoofer e i diffusori per una varietà di ambienti diversi e posizioni del subwoofer.

Per impostare il controllo di crossover, ascoltare l'uniformità dei bassi. Se i bassi sembrano essere troppo potenti a certe frequenze, utilizzare un'impostazione inferiore del controllo di crossover. Se i bassi sembrano essere troppo deboli a certe frequenze, utilizzare un'impostazione superiore del controllo di crossover.

REGOLAZIONI DEL SUBWOOFER: VOLUME

Utilizzare il controllo del volume per impostare il volume del subwoofer. Girare la manopola in senso orario per aumentare il volume del subwoofer; girare la manopola in senso antiorario per diminuire il volume. Dopo aver equilibrato il volume del subwoofer con quello degli altri diffusori dell'impianto, non bisogna cambiare l'impostazione del controllo del volume.

Note sull'impostazione del volume del subwoofer:

• A volte, l'impostazione del volume del subwoofer per la musica è troppo alta per i film, mentre l'impostazione ideale per i film è troppo bassa per la musica. Quando si imposta il volume del subwoofer, ascoltare sia la musica che i film con contenuti dei bassi forti e trovare il livello di volume "medio" più idoneo ai propri gusti.
• Se il subwoofer sembra sempre troppo alto o troppo basso, si potrebbe decidere di collocarlo in un'altra posizione. Se si colloca il subwoofer in un angolo, tenderà ad aumentare la sua emissione di bassi, mentre se lo si colloca lontano da pareti o angoli tenderà a diminuire la sua emissione di bassi.

REGOLAZIONI DEL SUBWOOFER: FASE

L'interruttore di fase determina se l'azione a pistone del driver si muove verso dentro e fuori, in fase con i diffusori. Se il subwoofer deve funzionare fuori fase con i diffusori, le onde sonore dai diffusori possono annullare alcune delle onde provenienti dal subwoofer, riducendo le prestazioni dei bassi e l'impatto sonoro. Questo fenomeno dipende in parte dalla collocazione di tutti i diffusori rispetto alla posizione di ascolto e l'ascoltatore o gli ascoltatori nella stanza.

Sebbene nella maggior parte dei casi occorra lasciare l'interruttore Fase nella posizione 'Normale', non esiste una impostazione assolutamente corretta per l'interruttore Fase. Quando il subwoofer è correttamente in fase con i diffusori, il suono sarà più chiaro e avrà il massimo impatto, e i suoni percussivi come la batteria, il piano e le stringhe pizzicate avranno un suono più naturale. Il modo migliore per impostare l'interruttore di fase è quello di ascoltare la musica che conoscete bene e regolare l'interruttore nella posizione che offre il massimo impatto per la batteria e altri suoni percussivi.

USO DELLE PUNTE PER TAPPETO

Per la collocazione del subwoofer su una superficie coperta da tappeti, si forniscono quattro punte metalliche. Non usare tali punte quando si colloca il subwoofer su superfici non coperte da tappeti.

Per inserire le punte:

1. Posizionare delicatamente il subwoofer su un lato (non sulla parte anteriore o posteriore) su una superficie morbida e non abrasiva.
2. Avvitare ciascuna punta nell'inserto filettato di ciascun piedino. Accertarsi che tutte e quattro le punte siano completamente avvitate in modo da garantire la stabilità.

Nota: NON trascinare mai il subwoofer per spostarlo. Sollevare sempre delicatamente il subwoofer e poi trasportarlo nella sua nuova collocazione.

© 2014 HARMAN International Industries, Inc. Tutti i diritti riservati.

JBL è un marchio di fabbrica di HARMAN International Industries, Incorporated, registrato negli Stati Uniti e/o negli altri Paesi.

Le funzionalità, le specifiche e l'aspetto sono passibili di modifiche senza preavviso.

www.jbl.com

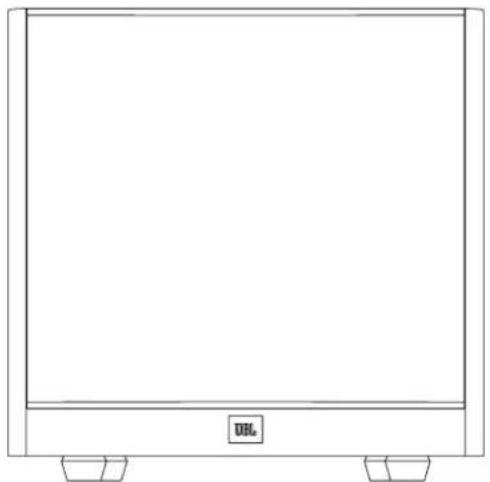

SUB (サブ) 100P
