INTRODUCTION

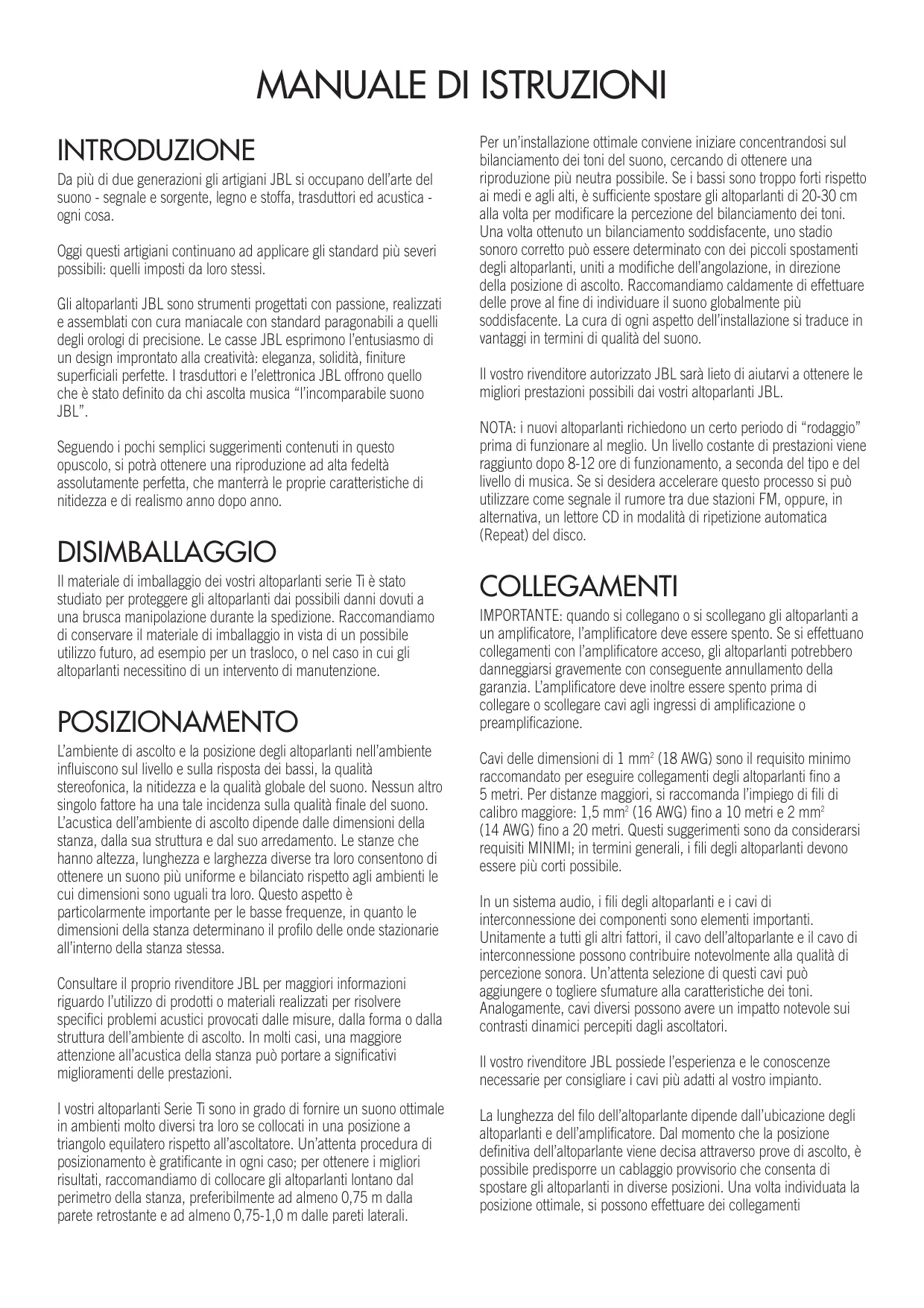

MANUALE DI ISTRUZIONI

INTRODUZIONE

Da più di due generazioni gli artigiani JBL si occupano dell'arte del suono - segnale e sorgente, legno e stoffa, trasduttori ed acustica - ogni casa.

Oggi questi artigiani continuano ad applicare gli standard più severi possibili: quelli imposti da loro stessi.

Gli altoparlanti JBL sono strumenti progettati con passione, realizzati e assemblati con cura maniacale con standard paragonabili a quelli degli orologi di precisione. Le casse JBL esprimono l'entusiasmo di un design improntato alla creatività: eleganza, solidità, finiture superficiali perfette. I trasduttori e l'elettronica JBL offrono quello che è stato definito da chi ascolta musica "l'incomparabile suono JBL".

Seguendo i pochi semplici suggerimenti contenuti in quello opuscolo, si potrà ottener una riproduzione ad alla fedeltà assolutamente perfetta, che manterrà le proprie caratteristiche di nitidezza e di realismo anni dopo anni.

DISIMBALLAGGIO

Il materiale di imballaggio dei vostri alltoparanti serie Ti è stato studiato per proteggere gli alltoparanti dai possibili danni dovuti a una brusca manipolazione durante la spedizione. Raccomandiamo di conservare il materiale di imballaggio in vista di un POSSIBLE utilizzo futuro, ad esempio per un trasloco, o nel caso in cui gli alltoparanti necessitino di un intervento di manutenzione.

POSIZIONAMENTO

L'ambiente di ascolto e la posizione degli altoparlanti nelle'ambiente influiscono sul livello e sulla risposta dei bassi, la qualità stereofonica, la nitidezza e la qualità globale del suono. Nessun'alto singolo fattore ha una tale incidenza sulla qualità finale del suono. L'acustica dell'ambiente di ascolto dipende dalle dimensioni della stanza, dalla sua struttura e dal suo arredamento. Le stanze che hanno altezza, lunghezza e larghezza diverse tra loro consentono di ottenere un suono più uniforme e bilanciato rispettoagli ambienti le cui dimensioni sono uguali tra loro. Questo aspetto è particolarmente importante per le basse frequenze, in quanto le dimensioni della stanza determinano il profilo delle onde stazionarie all'interno della stanza stessa.

Consultare il proprio rivenditore JBL per maggiori informazioni riguardo l'utilizzo di prodotti o materiali realizzati per risolvere specifici problemi acustici provocati dalle misure, nella forma o della struttura dell'ambiente di ascolto. In molti casi, una magiore attenzione all'acustica della stanza cui portare a significativi miglioramenti delle prestazioni.

I vostri altoparlanti Serie Ti sono in grado di fornire un suono ottimale in ambienti molto diversi tra loro se collocati in una posizione a triangolo equilatero rispetto all'ascoltatore. Un'attenta procedura di posizionamento è gratificante in agli caso; per ottenere i migliorori risultati, raccomandiamo di collocare gli altoparlanti lontano dal perimetro della stanza, preferibilmente ad almeno 0,75 m alla parete retrostante e ad almeno 0,75-1,0 m dalle pareti laterali.

Per uninstallazione ottimale conviene iniziare concentrandosi sul bilanciamento dei toni del suono, cercando diottenere una riproduzione più neutra possibile. Se i bassi sono troppo forti rispetto ai medi eagli alto, è sufficiente spostare gli altoparlanti di 20-30 cm alla volta per modificare la percezione del bilanciamento dei toni. Una volta ottenuo un bilanciamento soddisfacente, uno stadio sonoro corretto cui si sono determinato con dei piccoli spostamenti degli altoparlanti, uniti a modifiche dell'angolazione, in direzione della posizione di ascolto. Raccomandiamo caldamente di effettuare delle prove al fine di individuire il suono globalmente più soddisfacente. La cura di ogni aspetto dell'installazione si traduce in vantage in termini di qualità del suono.

Il vostro rivenditore autorizzato JBL sare lieto di aiutarvi a ottenere le migliorari prestazioni possibili dai vostri altoparlanti JBL.

NOTA: i nuovi altoparlanti richiedono un ricerca periodo di "rodaggio" prima di funzionare al meglio. Un livello costante di prestazioni viene raggiunto dopo 8-12 ore di funzionamento, a seconda del tipo e del livello di musica. Se si desidera accelerare quello processo si può utilizzato come segnale il rumore tra due stazioni FM, oppure, in alternatively, unlettore CD in modalità di ripetizione automatica (Repeat) del disco.

COLLEGAMENTI

IMPORTANT: quando si collegano o si scollegano gli altoparlanti a un amplificatore, l'amplificatore deve essere spento. Se si effettuano collegamenti con l'amplificatore acceso, gli altoparlanti potrebbero danneggiarsi gravamente con segmente annullamento della garanzia. L'amplificatore deve inoltre essere spento prima di collegare o scollegare cavi agli ingressi di amplificazione o preamplificazione.

Cavi delle dimensioni di 1 mm² (18 AWG) sono il requisito minimo raccommando per eseguire collegamenti degli altoparlanti fino a 5 metri. Per distance maggiori, si raccomanda l'impieg do fili di calibro maggiore: 1,5 mm² (16 AWG) fino a 10 metri e 2 mm² (14 AWG) fino a 20 metri. Questi suggerimenti sono da considerarsi requisiti MINIMI; in termini generali, i fili degli altoparlanti devono essere più corti possibile.

In unsystema audio, i fili degli altoparlanti e i cavi di interconnessione dei componenti sono elementi importanti. Unitamente a tutti gli altri fattori, il cavo dell'altoparlante e il cavo di interconnessione possono contribuire notevolmente alla qualità di percezione sonora. Un'attenta selezione di questi cavi può aggiungere o togliere sfumature alla caratteristiche dei toni. Analogamente, cavi diversi possono aver un impatto notevole sui contrasti dinamicici percpei dagli ascoliatori.

Il vostro rivenditore JBL possie de l'esperienza e le conoscenze necessarie per consigliare i cavi più adatti al vosto impianto.

La lunghezza del filo dell'altoparlante dipende dall'ubicazione degli altoparlanti e dell'amplificatore. Dal momento che la posizione definitiva dell'altoparlante viene decisaattraverso prove di ascolto, è possibile predisporre un cabaggio provvisorio che consenta di spostare gli altoparlanti in diverse posizioni. Una volta individuata la posizione ottimale, si possono effettuare dei collegamenti

permanenti utilizzando la minor lunghezza di cavo possibile. I cavi dell'altoparlante destro e sinistro devono avere la stessa lunghezza. In alcuni impianti, l'amplificatore può essere collocato vicinoagli altoparlanti e collegato con un breve tratto di filo. Sebbene una tale configurazione richieda un cavo relativamente lungo tra il preamplificatore e l'amplificatore principale, ivantaggi di averere un filo corto tra l'amplificatore e gli altoparlanti superano spesso gli svantaggi.

I collegamenti alsystema degli altoparlanti vengono effettuati in corrispondenza dei terminali situati sul retro delle casse. Questi terminali consentono diversi tipi di collegamento.

Il collegamento più diretto viene effettuato collegando direttamente un filo nudo. Il collegamento viene realizzato spelando per 8-10 mm il filo dell'altoparlante e facendolo passare nel foro del morsetto di bloccaggio. Se il filo è troppo spesso per passareattraverso il foro, separarlo in tre fasci uguali, quindi far passare il fascio centraleattraverso il foro nel terminale. Avolgere i fasci rimanenti attorno al morsetto di bloccaggio. A questo punto il pomello è stretto a fondo e l'eventuale filo in excesso che non è a contacto con le superfici del morsetto delve essere tranciato onde evitare corto circuiti.

Un metodo molto pratico di collegamento consiste nell'utilizzare connettori a banana da 4 mm, a loro volta collegati ai morsetti di bloccaggio. Tenere a mente, tuttavia, che il numero dei punti di contatto deve essere limitato al minimo, e che al contempo ciascun contatto deve essere il più stretto possibile.

Per la stessa ragione raccomandiamo di utilizzato connettori a forcella della migliorie qualità, debitamente collegati ai cavi selezionati. Con i connettori a forcella si realizza il miglior collegamento possibile tra il filo degli altoparlanti e gli altoparlanti stessi, riducendo al minimo quella resistenza di contatto che può deteriorare leggermente il suono.

Qualsiasi collegamento eseguito in un impianto audio non deve essere considerato "buono per sempre". Tutti i collegamenti devono essere controllati e puliti o rifatti periodicamente. La Frequenza degli interventi di manutenzione dipende dai materiali impiegati per il collegamento, delle condizioni atmospheriche e da altri fattori. Consultare il proprio rivenditore per i consigli del caso.

È essenziale che entrambi gli altoparlanti di un impianto stereo abbiano la stessa polarità rispetto al segnale di ingressso (owero, che siano in "fase"). Gli altoparlanti Serie Ti JBL sono progettati per produrre un impulso positivo quando un segnale positivo viene applicato al terminale rosso di ingressso.

Se i coni di eccitazione dei due altoparlanti non si spostano nella stessa direzione a una data tensione ai terminali di ingresso, vi sare una minore definizione stereo e una perdita dei bassi profondi.

Raccomandiamo di provare la polarità degli alto parlanti, in quanto le registrazioni, i programmi e gli amplificatori di potenza sono invertire la polarità del segnale. Il collegamento "corretto" è quello che consente di ottenerile il migliorere risultato di ascolto. Assicurarsi di invertire sia il collegamento destro che quello sinistro per mantenere la polarità delsystema.

CABLAGGIO DOPPIO

Gli altoparlanti Serie Ti JBL possono essere collegati all'amplificatore mediante due tratti di filo. Il metododi connessione a doppio filo consente diverse opzioni evantaggi.

Le reti di divisione interna delsystema sono elettricamente分开 alla transizione da bassa freuenza a toni medi/alti. Quando si utilizza un collegamento a filo singolo delle barre di connessione esterna collegano le due parti della rete. Il systema viene spedito alla fabbrica con le barre di connessione installate. Rimuovendo le barre è possibile effettuare i collegamenti alle singolesezioni di rete utilizzando due fili (quattro conduttori), come si vede nella Figura 1. I fili utilizzati possono essere dello stesso tipo sia per la sezione a bassa freuenza che per la sezione ad alta freuenza. Ilvantaggio consiste nella riduzione degli effetti del filo (resistenza, induttanza ecc.) e nell'eliminazione dell'intermodulazione tra basse ed alte freuenze. In taluni impianti, l'uso di apposti fili per lesezioni a bassa e ad alta freuenza può portare a risultati eccelleni. In ogni caso, il cavo della bassa freuenza devese essere il più corto possibile, perché il cavo destro e sinistro di ciascuna sezione devono avera la stessa lunghezza. Nel caso in cui il filo che arrivava a un altoparlante sia più lungo di quello dell'alto altoparlante:a causa di una maggiore distanza dall'amplificatore, assicurarsi di non avvolgere il filo in effesso a forma di bobina. Cercare invece di disporto a forma di otto, in modo da ridurre al minimo l'induttanza del cavo e quando le perdite alle alte freuenze.

ATTENZIONE: non collegare mai due amplificatori allo stesso altoparlante perché prima aver rimioso le barre di connessione. L'utilizzo di due canali di amplificatori con le barre in posizione più danneggiare gravamente gli amplificatori, con seguente annullamento della garanzia.

Fig. 1: Ingresso Ti

Fig. 2: Ingresso Ti

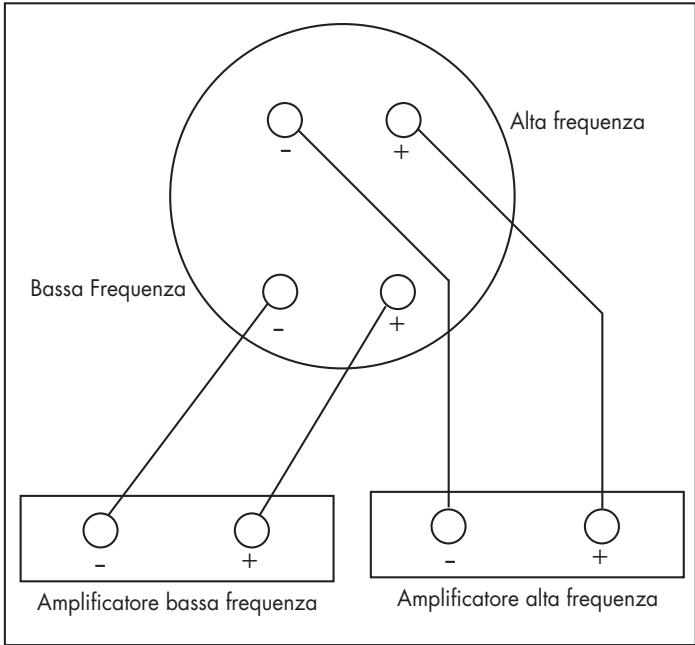

Optando per il collegamento a doppio cablaggio è possibile alimentare ilsystema con due amplificatori, come si vede nella Figura 2. è possible impiegare quattro amplificatori distincti (o due unità di canale doppio), sebbene l'utilizzo di amplificatori specifici perasse ed alte frequenze offra notevoli vantageg. Il vostro rivenditore JBL può consigliarvi gli amplificatori più adatti alle vostre esigenze. In tutti i casi, gli amplificatori destro e sinistro di ciascunazsche devono essere identici. Assicurarsi che la sensibilità di ingressso dei due amplificatori via uguale o che siano presenti controli del livello di ingressso onde Maintainere il corretto bilanciamento tra bassi e medi/alti. Se si scelgono due amplificatori stereo identici, ciascun amplificatore devese essere collocato vicino ad un altoparlante ed alimentare lesezioni a bassa e ad alta frequenzaattraverso fili di lunghezza ridotta. Si tengato conte che alcuni amplificatori invertono la polarità del segnale. La polarità di ingresso devese essere la stessa nella sezione a bassa frequenza e in quella ad alta frequenza. Se in una sezione viene invertita la polarità, nell'area di crossover si verificcherà una discontinuità della risposta di campolo libero. Si possono effettuire tranquillamente delle prove di polarità delle singolesezioni fino a trovare la posizione più adatta. Se si sospetta che vi sia un problema, invertire la polarità allesezioni ad alta o a bassa frequenza. I segni di polarità dell'amplificatore possono non garantire un corretto collegamento della polarità.

RACCOMANDAZIONI SULLA POTENZA DELL'AMPLIFICATORE

Gli altoparlanti Serie Ti JBL sono in grado di gestire picchi di potenza molto superiori ai limiti di impiego continuo specificati per i singoli altoparlanti.

I limiti di impiego continu sono basati su un test della durata di otto ore eseguito utilizzato un rumore a banda larga per simulare la distribuzione di potenza della musica. Il limite di picco, circa 4 volte superiore al limite in continuo, indica la capacité delsystema di gestire i transenti ben altri i livelli di potenza medi.

La potenza nominale di un amplificatore è INDICATIVA del volume che l'impianto è in grado di raggiungere nella distorsioni. La potenza di un amplificatore viene in genere misurata con segnali di prova stazionari e a volte, con misurazioni dinamiche in carichi di

resistenza. Purtroppo nessuno di questi valori costituisce un'indicazione sicura del volume che un impianto può raggiungere in un dato ambiente d'ascolto.

Per questo motivo, un amplificatore andrebbe scelto solo dopo un attento ascolto. Se è possible raggiungere il volume desiderato allaenza distorsione, significa che l'amplificatore è dotato di potenza sufficiente indipendentamente dai loro limiti nominali.

Più della potenza nominale, è importante la qualità sonora che un amplificatore è in grado di assicurare. Sfortunamente, le specifiche tecniche di un amplificatore non sono un indicatore affidabile della sua qualità sonora. Il vosto rivenditore JBL può fornire consigli e organizzare audizioni per aiutarvi a scegliere un'amplificazione adeguata.

Tra l'amplificatore e gli altoparlanti non vanno utilizzati fusibili né interrupttori di alcun tipo. Tutti questi dispositivi infatti deteriorano la qualità del suono e non protegono gli altoparlanti. La chiave per un funzionamento sicuro sta in una potenza dell'amplificatore adeguata al fine di evitare la distorsione ai massimi livelli sonori richiesti.

CURA GENERALE

Gli altoparlanti Serie Ti JBL sono rifiniti con materiali che rimangono inalterati per anni. Una pulitura periodica con un panno morbido e pulito consente di mantenere la bellezza originale delle finiture. Per spolverare è bene utilizzato solo panni di cotone privi di filamenti. Per rimuovere le ditate e le macchie si può utilizzato un detergente per vetri privo di ammoniaca. Applicare una piccola quantità di detergente su un panno di cotone privo di filamenti e pulire delicatamente la superficie. Per pulire le casse non usare mai detergenti abrasivi o altri prodotti chimici aggressivi. In caso di danni o di graffiature profonde, rivolgersi a un restauratore di mobili qualificato.

GRATA

La gratà viene tenuta in posizione da perni ubicati sugli angoli. Per togliere la gratà, afferrarla su due angoli e sfilarla delicatamente. Per rimontarla, posizionare i perni sugli alloggiamenti e premere delicatamente finché la gratà non combacia con la cassa. Sebbene la gratà sa stata progettata per ridurre al minimo le interferenze acustiche, la risposta alle alte frequenze e la qualità stereofonica migliorano se la gratà viene rimossa.

La polvere eventualmente presente sulla gratà delve essere rimossa con una spazzola morbida o un aspirapolvere.

MANUTENZIONE

Gli altoparlanti JBL sono progettati per funzionare per anni alla problema. Non richiedono nessuna manutenzione periodica. Se si sospetta l'esistenza di un problema, assicurarsi prima di tutto che tutti i collegamenti siano stati effettuali correttamente. Se il problema riguarda un altoparlante, invertire i fili destro e sinistro dell'altoparlante. Se il problema persiste, il difetto è interno all'altoparlante. Se il problema compare nell'alto altoparlante, la causa è da ricercare in un'alto componente o nel cavo.

I coni e le membrane degli altoparanti non devono essere spostati con le mani. L'insieme della bobina mobile è infatti assemblato con estrema precisione e le tolleranzi sono minime. Tentando di

spostare l'insieme con le mani si cui才可以 disallineare la bobina mobile causando distorsioni del suono o andere guasti.

Non restituire prodotti alla fabbrica JBLenza autorizzazione preliminare. Inviate la corrispondenza a: JBL Customer Service, 250 Crossways Park Drive, Woodbury, NY 11797, Telefono: 1-516-496-3400-

Per i paesi al di fuori degli Stati Uniti contattare il proprio distributore JBL locale.

Dichiarazione di Conformità

Noi, JBL Europe A/S
Kongeveju 1948 DK-3460 Birkedor
DANIMARCA

dichiariamo sulla notre responsabilità, che il prodotto descritto in quello manuale del propriétario è conforme agli standard Tecnici:

EN 50 081-1/1992 EN 50 082-1/3.1992
