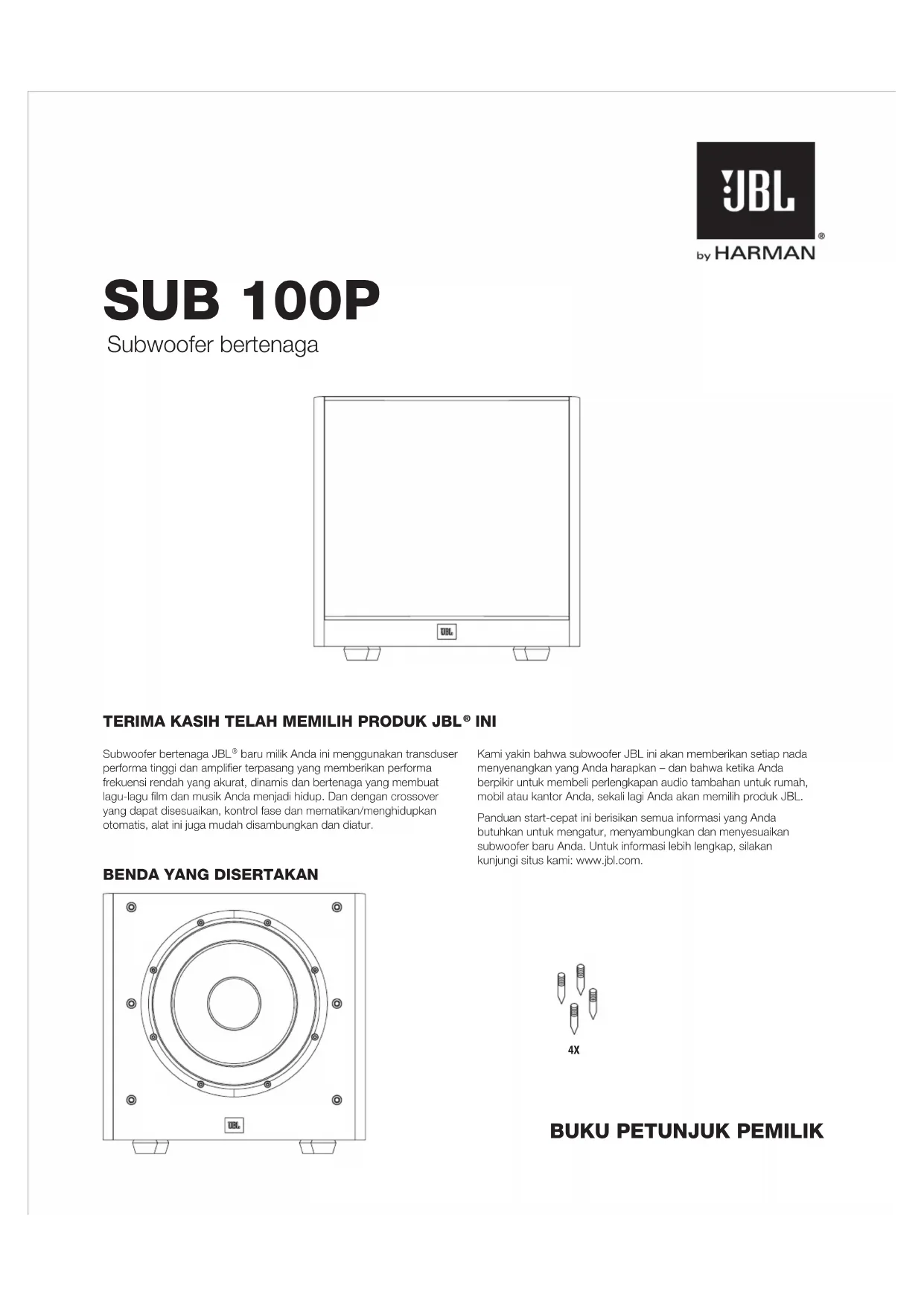

PANDUAN PENGGUNA Arena Sub100 JBL

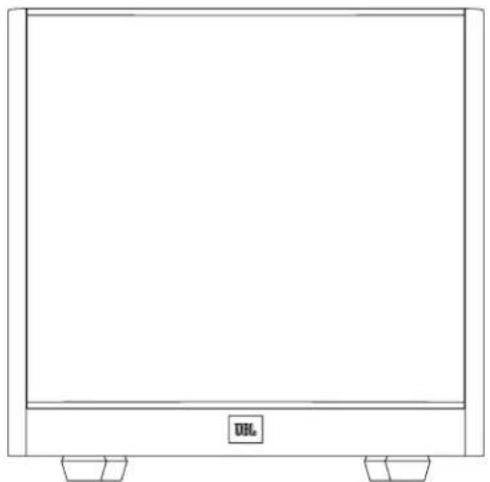

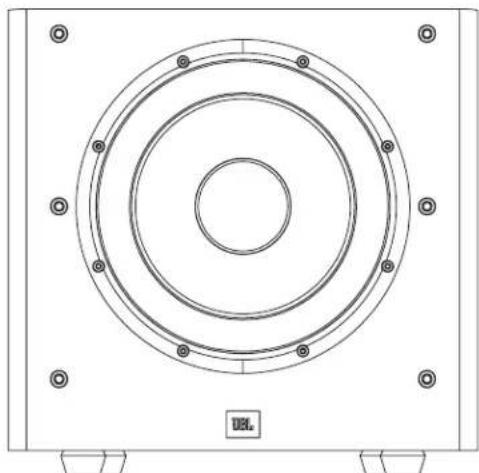

baru milik Anda ini menggunakan transduser performa tinggi dan amplifier terpasang yang memberikan performa frekuensi rendah yang akurat, dinamis dan bertenaga yang membuat lagu-lagu film dan musik Anda menjadi hidup. Dan dengan crossover yang dapat disesuaikan, kontrol fase dan mematikan/menghidupkan otomatis, alat ini juga mudah disambungkan dan diatur. Kami yakin bahwa subwoofer JBL ini akan memberikan setiap nada menyenangkan yang Anda harapkan – dan bahwa ketika Anda berpikir untuk membeli perlengkapan audio tambahan untuk rumah, mobil atau kantor Anda, sekali lagi Anda akan memilih produk JBL. Panduan start-cepat ini berisikan semua informasi yang Anda butuhkan untuk mengatur, menyambungkan dan menyesuaikan subwoofer baru Anda. Untuk informasi lebih lengkap, silakan kunjungi situs kami: www.jbl.com. Subwoofer bertenaga

Ketika diubah ke posisi 'Auto', subwoofer akan berada dalam mode Standby (Siaga). Subwoofer akan menyala secara otomatis ketika sinyal audio terdeteksi dan akan kembali ke mode Standby (Siaga) ketika tidak ada sinyal audio yang terdeteksi setelah sekitar 10 menit. Mengatur sakelar ini ke 'On' menjaga subwoofer tetap mendapat daya hingga Sakelar Power (Daya) diubah ke 'Off'.

Ketika Sakelar Power (Daya) berada pada posisi 'On', LED ini menunjukkan apakah subwoofer sedang berada pada keadaan On (Menyala) atau Standby (Siaga).

• Ketika LED menyala biru, subwoofer sedang On (Menyala).

• Ketika LED menyala merah, subwoofer sedang dalam mode Standby (Siaga).

3) Sakelar Phase (Fase):

Sakelar ini menentukan apakah gerakan seperti piston yang dilakukan transduser subwoofer bergerak masuk dan keluar satu fase dengan pengeras suara utama. Jika subwoofer akan bermain tidak satu fase dengan pengeras suara utama, gelombang suara dari pengeras suara utama sebagian akan membatalkan gelombang suara dari subwoofer, mengurangi performa bas dan impak bunyi, Fenomena ini sebagian tergantung pada penempatan semua pengeras suara secara relatif terhadap posisi mendengar dan terhadap satu sama lain di dalam ruangan.

4) Kontrol Crossover:

Kontrol ini menentukan frekuensi suara tertinggi yang dihasilkan subwoofer. Semakin tinggi Anda mengatur kontrol Crossover, semakin tinggi frekuensi subwoofer akan beroperasi dan semakin banyak basnya akan "bertumpang tindih" dengan bas pengeras suara. Penyesuaian ini membantu mencapai transisi frekuensi bas yang halus antara subwoofer dan pengeras suara untuk berbagai ruangan dan lokasi subwoofer berbeda.

Gunakan kontrol ini untuk menyesuaikan volume subwoofer. Putar kenop searah jarum jam untuk memperbesar volume, putar kenop berlawanan arah jarum jam untuk memperkecil volume.

6) Subwoofer (Masukan LFE):

Sambungkan subwoofer ke keluaran LFE / subwoofer khusus pada penerima/prosesor.

7) Sakelar Power (Daya):

Atur sakelar ini ke posisi 'On' untuk menyalakan subwoofer. Jika Anda akan meninggalkan rumah, atau tidak akan menggunakan subwoofer dalam jangka waktu panjang, atur sakelar ini ke posisi 'Off' untuk menghemat energi.

8) Power Input (Masukan Daya):

Setelah Anda membuat dan memverifikasi koneksi masukan subwoofer, colokkan kabel daya ke stop kontak listrik aktif tanpa sakelar untuk mengoperasikan subwoofer dengan benar. JANGAN mencolokkan kabel daya ke stop kontak aksesori yang ditemukan pada sejumlah komponen audio. SUB 100P POWER MODE

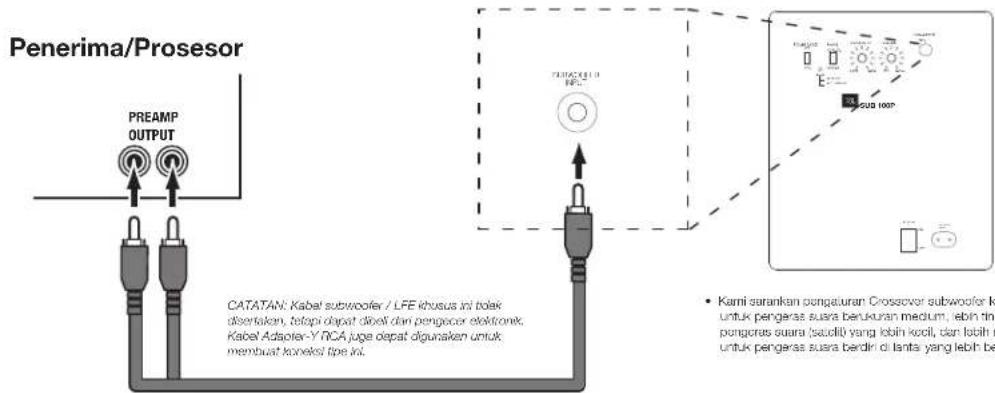

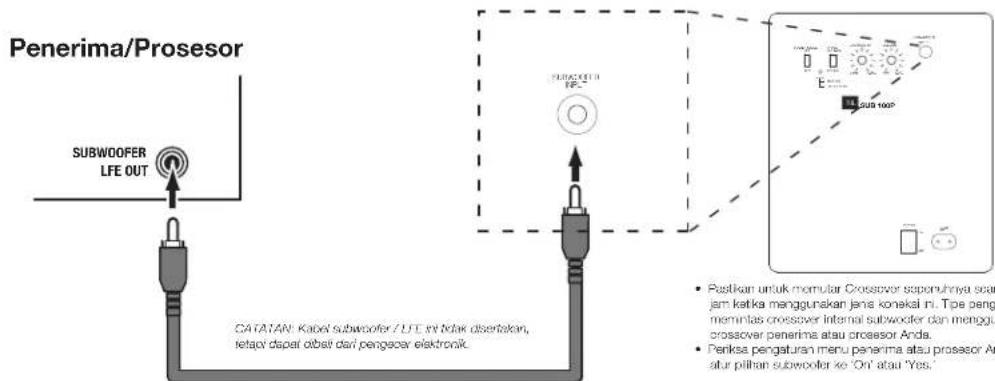

Penerima/Prosesor Penerima/Prosesor CATATAN: Kabel subwoofer / LFE ini tidak disertakan, tetapi dapat dibeli dari pengecer elektronik.• Pastikan untuk memutar Crossover sepenuhnya searah jarum jam ketika menggunakan jenis koneksi ini. Tipe pengaturan ini memintas crossover internal subwoofer dan menggunakan crossover penerima atau prosesor Anda.• Periksa pengaturan menu penerima atau prosesor Anda dan atur pilihan subwoofer ke ‘On’ atau ‘Yes.’Pastikan untuk membaca buku petunjuk pemilik untuk penerima atau prosesor Anda guna mendapatkan informasi lebih banyak tentang pengaturan dan konfigurasi pengeras suara.• Kami sarankan pengaturan Crossover subwoofer ke 80 Hz untuk pengeras suara berukuran medium, lebih tinggi untuk pengeras suara (satelit) yang lebih kecil, dan lebih rendah untuk pengeras suara berdiri di lantai yang lebih besar.CATATAN: Kabel subwoofer / LFE khusus ini tidak disertakan, tetapi dapat dibeli dari pengecer elektronik. Kabel Adapter-Y RCA juga dapat digunakan untuk membuat koneksi tipe ini. MENEMPATKAN SUBWOOFER MENYAMBUNGKAN SUBWOOFER Pengeras Suara Kiri Depan Pengeras Suara Tengah Pengeras Suara Kanan Depan

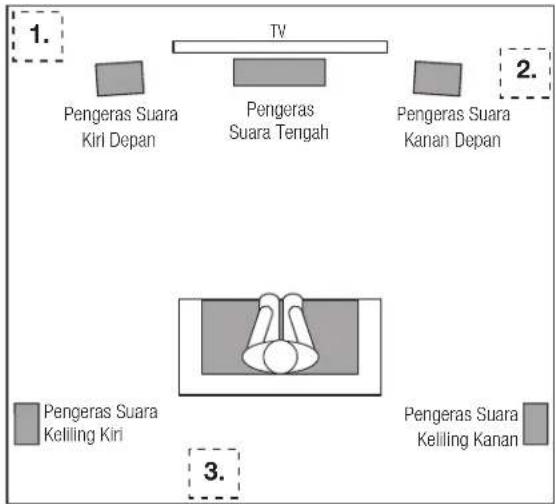

KE PENERIMA ATAU PREAMP/PROSESOR DENGAN KELUARAN SUBWOOFER TERFILTER LOLOS-RENDAH (LFE) Performa subwoofer ini terkait secara langsung dengan penempatannya dalam ruang dengar dan posisi fisik relatifnya dengan pengeras-pengeras suara lainnya dalam sistem Walaupun memang benar bahwa telinga kita umumnya tidak mendengar suara berarah pada frekuensi rendah tempat subwoofer beroperasi, ketika memasang subwoofer di dalam batasan-batasan sebuah ruangan, gelombang tegak dan penyerapan yang dihasilkan di dalam ruangan sangat memengaruhi performa sistem subwoofer mana pun. Sebagai hasilnya, lokasi spesifik subwoofer di dalam ruangan memang menjadi penting bagi besar dan kualitas bas yang dihasilkan. Sebagai contoh, menempatkan subwoofer di dekat dinding biasanya akan meningkatnya besarnya bas dalam ruangan; menempatkannya di satu sudut (1) biasanya akan memaksimalkan besarnya bas dalam ruangan. Namun, penempatan di sudut juga akan memperbesar efek destruktif gelombang tegak terhadap performa bas. Efek ini bisa bervariasi tergantung pada posisi mendengar – posisi mendengar tertentu bisa memberikan hasil yang sangat baik sementara posisi lainnya bisa memberikan bas terlalu banyak (terlalu sedikit) pada frekuensi tertentu. Dalam banyak ruangan, menempatkan subwoofer di sepanjang bidang yang sama dengan pengeras suara kiri dan kanan (2) bisa menghasilkan integrasi terbaik antara suara subwoofer dan suara dari pengeras suara kiri dan kanan. Dalam sebagian ruangan, performa terbaik bahkan bisa dihasilkan dari menempatkan subwoofer di belakang posisi mendengar (3). Kami sangat menyarankan agar Anda melakukan sejumlah percobaan penempatan sebelum memilih lokasi akhir bagi subwoofer Anda. Salah satu cara untuk menentukan lokasi terbaik bagi subwoofer adalah dengan menempatkannya secara temporer pada posisi mendengar dan memainkan musik dengan kandungan bas kuat. Gerakkan ke berbagai lokasi dalam ruangan tempat sistem dimainkan (tempatkan telinga Anda di tempat subwoofer akan ditempatkan), dan dengarkan hingga Anda menemukan lokasi tempat performa bas paling baik. Tempatkan subwoofer di lokasi tersebut. KE PENERIMA ATAU PREAMP/PROSESOR DENGAN KELUARAN PREAMP SUBWOOFER INPUT POWER MODE

Atur Sakelar Power subwoofer ke posisi ‘On’. Sekarang, atur Mode Power subwoofer ke posisi 'Auto'. Subwoofer secara otomatis akan menyalakan dirinya sendiri ketika menerima sinyal audio, dan akan berpindah ke mode Standby (Siaga) setelah tidak menerima sinyal audio selama sekitar 10 menit. LED subwoofer akan menyala biru ketika subwoofer sedang menyala dan akan menyala merah ketika subwoofer sedang Standby (Siaga). Jika Anda tidak akan menggunakan subwoofer dalam periode panjang – misalnya jika Anda sedang berlibur – atur Sakelar Power ke posisi 'Off'.

PENYESUAIAN SUBWOOFER CROSSOVER

Kontrol Crossover menyesuaikan crossover filter lolos-rendah terpasang subwoofer antara 50 Hz dan 150 Hz. Semakin tinggi Anda mengatur kontrol Crossover, semakin tinggi frekuensi subwoofer akan beroperasi dan semakin banyak bas-nya akan 'bertumpang tindih' dengan bas pengeras suara. Penyesuaian ini membantu mencapai transisi frekuensi bas yang halus antara subwoofer dan pengeras suara untuk berbagai ruangan dan lokasi subwoofer berbeda. Untuk mengatur kontrol Crossover, dengarkan kelembutan bas. Jika bas terdengar terlalu kuat pada frekuensi tertentu, coba untuk menurunkan pengaturan kontrol Crossover. Jika bas terdengar terlalu lemah pada frekuensi tertentu, coba untuk menaikkan pengaturan kontrol Crossover.

PENYESUAIAN SUBWOOFER VOLUME

Gunakan kontrol volume ini untuk mengatur volume subwoofer. Putar kenop searah jarum jam untuk memperbesar volume subwoofer, putar kenop berlawanan arah jarum jam untuk memperkecil volume. Setelah Anda menyeimbangkan volume subwoofer dengan volume pengeras suara lainnya dalam sistem Anda, sebaiknya Anda tidak mengubah pengaturan kontrol suara. Catatan tentang Pengaturan Volume Subwoofer:

• Kadang kala, pengaturan volume subwoofer yang ideal untuk musik terlalu keras untuk film, sementara pengaturan yang ideal untuk film terlalu tenang untuk musik. Ketika mengatur volume subwoofer, dengarkan musik dan film dengan kandungan bas kuat dan temukan tingkat volume 'jalan tengah' yang cocok untuk keduanya.

• Jika subwoofer Anda sepertinya terlalu keras atau terlalu tenang, Anda mungkin perlu menempatkannya di lokasi berbeda. Menempatkan subwoofer di sudut cenderung meningkatkan keluaran basnya, sementara menempatkannya jauh dari dinding atau sudut akan cenderung mengurangi keluaran basnya.

PENYESUAIAN SUBWOOFER PHASE

Sakelar Phase (Fase) menentukan apakah gerakan seperti piston yang dilakukan penggerak subwoofer bergerak masuk dan keluar satu fase dengan pengeras suara. Jika subwoofer akan bermain tidak satu fase dengan pengeras suara, gelombang suara dari pengeras suara sebagian akan membatalkan gelombang suara dari subwoofer, mengurangi performa bas dan impak bunyi, Fenomena ini sebagian tergantung pada penempatan semua pengeras suara secara relatif terhadap satu sama lain dan pendengar di dalam ruangan. Walaupun dalam mayoritas kasus Anda sebaiknya membiarkan sakelar Phase (Fase) dalam posisi 'Normal', tidak ada pengaturan yang sepenuhnya benar untuk sakelar Phase (Fase). Ketika subwoofer diatur fasenya secara benar dengan pengeras suara, suara akan terdengar lebih jelas dan memberikan impak maksimum. Selain itu, suara perkusi seperti drum, piano dan alat musik petik akan terdengar lebih hidup. Cara terbaik untuk mengatur sakelar Phase (Fase) adalah mendengarkan musik yang Anda kenal dengan baik dan mengaturnya pada posisi yang memberikan impak suara maksimum bagi drum dan alat musik perkusi lainnya.

MENGGUNAKAN PASAK KARPET YANG DISEDIAKAN

Empat pasak logam disediakan untuk digunakan ketika menempatkan subwoofer pada permukaan berlapis karpet. Jangan menggunakan pasak ini ketika menempatkan subwoofer pada permukaan tidak berlapis karpet. Untuk memasukkan pasak:

1. Secara perlahan miringkan subwoofer pada bagian sisi (bukan depan

atau belakang) pada permukaan lembut non abrasif.

2. Sekrupkan masing-masing pasak ke dalam lubang berulir pada

masing-masing kaki. Pastikan keempat pasak telah disekrupkan sepenuhnya agar stabil. Catatan: JANGAN PERNAH menyeret subwoofer untuk memindahkannya. Selalu angkat subwoofer dengan hati-hati dan bawalah ke lokasinya yang baru. © 2014 HARMAN International Industries, Inc. Hak cipta dilindungi undang-undang. JBL adalah merek dagang HARMAN International Industries, Incorporated, yang terdaftar di Amerika Serikat dan/atau negara lainnya. Fitur, spesifikasi dan penampilan dapat berubah tanpa pemberitahuan sebelumnya. www.jbl.com MENGOPERASIKAN SUBWOOFERКОМПЛЕКТ ПОСТАВКИ Новый активный сабвуфер JBL
