Arena Sub100 - Subwoofer JBL - Bezpłatna instrukcja obsługi

Marka	JBL
Model	Arena Sub100 / SUB100P
Typ produktu	Aktywny subwoofer (Powered Subwoofer)
Przetwornik	Wbudowany głośnik niskotonowy ze wzmacniaczem
Wzmacniacz	Wbudowany, o wysokiej wydajności
Zasilanie	Sieciowe, bezpośrednie podłączenie (nie przez akcesorium)
Pobór mocy (standby)	Niski, tryb automatyczny z przejściem w stan gotowości po 10 minutach
Wejście audio	1 x Subwoofer/LFE (RCA)
Regulacje	Głośność, Filtr dolnoprzepustowy (50-150 Hz), Faza (Normalna/Odwrotna), Tryb zasilania (Auto/Wł./Wył.)
Wskaźnik LED	Niebieski (włączony), Czerwony (czuwanie)
Funkcje specjalne	Automatyczne włączanie/wyłączanie, regulowany filtr, przełącznik fazy
Wymiary (ok.)	350 x 370 x 420 mm (szacunkowe)
Waga (ok.)	12 kg (szacunkowe)
Dołączone akcesoria	4 metalowe kolce do dywanów
Zalecane umiejscowienie	Wzdłuż tej samej linii co głośniki, lub w rogu dla wzmocnienia basu
Konserwacja	Czyścić miękką, suchą szmatką. Nie używać środków chemicznych.
Bezpieczeństwo	Nie narażać na wilgoć, nie blokować otworów wentylacyjnych, odłączyć podczas burzy lub dłuższego nieużywania
Możliwość naprawy	Skontaktuj się z autoryzowanym serwisem HARMAN. Brak części naprawialnych przez użytkownika.
Instrukcja dostępna	Francuski, Angielski i inne języki na notice-facile.com

Często zadawane pytania - Arena Sub100 JBL

Jak podłączyć subwoofer do amplitunera?

Użyj kabla RCA subwoofer/LFE (nie dołączonego do zestawu), aby połączyć wyjście Subwoofer/LFE amplitunera z wejściem Subwoofer Input subwoofera. Obróć pokrętło filtra subwoofera maksymalnie w prawo, aby użyć filtra amplitunera.

Co oznaczają niebieskie i czerwone diody LED na subwooferze?

Niebieska dioda LED oznacza, że subwoofer jest włączony. Czerwona dioda LED oznacza, że jest w trybie czuwania (standby).

Jak ustawić filtr dolnoprzepustowy (crossover)?

Pokrętło Crossover ustawia częstotliwość odcięcia od 50 do 150 Hz. Im niższe ustawienie, tym mniej wysokich częstotliwości reprodukuje subwoofer. Reguluj, aż uzyskasz płynne przejście z głośnikami.

Jak ustawić fazę?

Przełącznik Phase umożliwia ustawienie subwoofera w fazie (Normal) lub przeciwfazie (Inverse) względem głośników. Posłuchaj muzyki z perkusją i wybierz pozycję, która daje największy uderzenie.

Jakie jest najlepsze miejsce dla subwoofera?

Umieść subwoofer wzdłuż tej samej ściany co głośniki przednie (pozycja 2) dla dobrej integracji. Róg (pozycja 1) maksymalizuje bas. Eksperymentuj, umieszczając subwoofer w miejscu odsłuchu i poruszając się po pomieszczeniu.

Subwoofer nie włącza się, co robić?

Sprawdź, czy przełącznik Power jest ustawiony na On, a Power Mode na Auto (lub On). Upewnij się, że przewód zasilający jest podłączony do aktywnego gniazdka. Jeśli dioda LED pozostaje wyłączona, skontaktuj się z autoryzowanym serwisem.

Czy mogę używać subwoofera na podłodze bez dywanu?

Tak, ale nie używaj dołączonych metalowych kolców na twardej podłodze. Użyj oryginalnych gumowych nóżek. Kolce są przeznaczone tylko do dywanów.

Jak wyczyścić subwoofer?

Użyj miękkiej, suchej szmatki do odkurzania. Nigdy nie używaj środków chemicznych ani ściernych. Unikaj wilgoci.

Co zrobić, jeśli dźwięk basu jest zbyt głośny lub zbyt cichy?

Dostosuj Volume subwoofera. Jeśli problem się utrzymuje, spróbuj przesunąć subwoofer: zbliż go do rogu, aby uzyskać więcej basu, oddal go, aby uzyskać mniej. Wyreguluj również Crossover i Phase.

Jak używać trybu automatycznego czuwania?

Ustaw Power Mode na Auto. Subwoofer włącza się automatycznie po wykryciu sygnału audio i przechodzi w tryb czuwania po około 10 minutach braku sygnału. Dioda LED zmienia kolor na czerwony w trybie czuwania.

INSTRUKCJA OBSŁUGI Arena Sub100 JBL

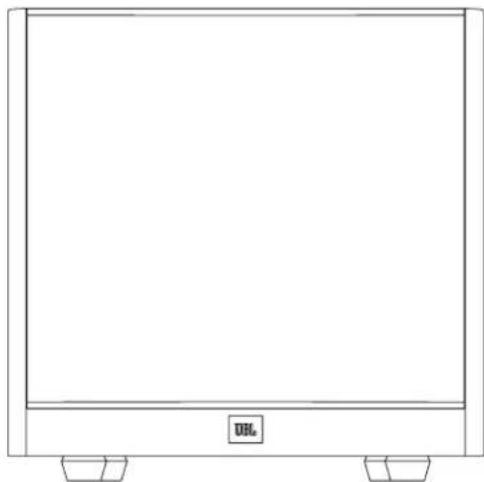

Aktywny głośnik niskotonowy

Państwa nowy aktywny głośnik niskotonowy JBL® zawiera wysokowydajny przetwornik i wbudowany wzmacniacz, podający mocny, dynamiczny i precyzyjny sygnał o niskiej częstotliwości, który ożywia ścieżkę dźwiękową i muzukę. Dzięki regulowanej zwrotnicy, regulacji fazy i funkcji automatycznego włączania/wylączania, głośnik ten jest łatwy w podłączeniu i konfiguracji.

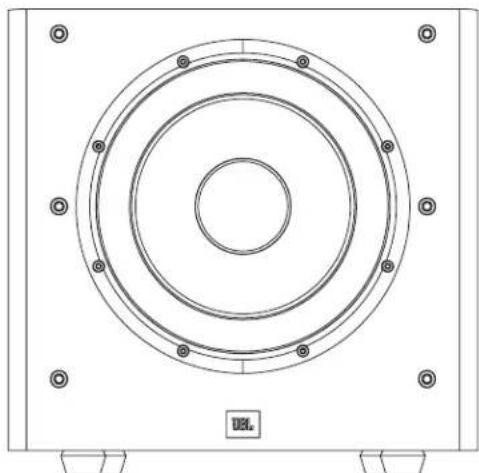

ZAWARTOŚĆ OPAKOWANIA

Jesteśmy przekonani, że głośnik niskotonowy JBL spełni Państwa oczekiwania odnośnie do jakości emitowanego dźwięku, oraz że przy zakupie kolejnego urządzanie audio do domu, samochodu czy biura, pomyślicie Państwo znów o produkcie JBL.

Niniejsza skrócona instrukcja zawiera wszystkie informacje, niezbędne Państwu do skonfigurowania, podłączenia i wyregulowania nowego głośnika niskotonowego. Więcej informacji można znaleźć na naszej stronie internetowej: www.jbl.com.

INSTRUKCJA UŻYTKOWNIKA

STEROWANIE I POŁĄCZENIA NA TYLNEJ ŚCIANCE

TRYB ZASILANIA WŁ FAZA NORMALNA ZWROC TNICA GŁOŚNOŚĆ 501/2 150/2 MIN. MAKS. WSKOTONOMŁO ZAG VIFRISKO WŁ GOZRAWNY: SCULAWANYL

JBL SUB 100P

1) Tryb pracy:

Po ustawieniu w pozycji „Auto” głośnik niskotonowy będzie pracował w trybie Oczekiwanie. Głośnik niskotonowy włączy się automatycznie po wykryciu sygnału audio i przełączy się z powrotem do trybu Oczekiwanie kiedy sygnał audio nie zostanie wykryty przez ok. 10 minut. Ustawienie tego przełącznika w pozycji „Wł” powoduje zasilanie głośnika niskotonowego do czasu przestawienia przełącznika w pozycję „Wył”.

2) Wskazanie LED: Wł./Oczekiwanie

Kiedy przełącznik zasilania jest w pozycji „Wt.”, dioda LED pokazuje czy głośnik niskotonowy pracuje w trybie Wt. czy Oczekiwanie.

• Kiedy dioda LED świeci na niebiesko, głośnik niskotonowy jest włączony (WI.).
• Kiedy dioda LED świeci na czerwono, głośnik niskotonowy jest w trybie Oczekiwanie.

3) Przełącznik fazy:

Przełącznik ten określa czy „tłok” przetwornika głośnika niskotonowego pracuje w jednej fazie z pozostałymi głośnikami. Jeżeli głośnik niskotonowy nie pracuje w jednej fazie z pozostałymi głośnikami, fale dźwiękowe z tych głośników mogą częściowo neutralizować fale dźwiękowe emitowane przez głośnik niskotonowy, pogarszając jego osiągi i pomniejszając efekt dźwiękowy. Zjawisko te uzależnione jest częściowo od miejscowienia wszystkich głośników w pokoju względem siebie oraz względem słuchacza(y).

4) Sterowanie zwrotnicy:

Układ sterowania zwrotnicy określa najwyższą częstotliwość z którą głośnik niskotonowy reprodukuje dźwięki. Im wyższa wartość ustawiona w zwrotnicy tym wyższa częstotliwość pracy głośnika niskotonowego i tym większa ilość basów będzie się „nakładała” z basami z głośników. Taka regulacja umożliwia płynne przejście częstotliwości basowych między głośnikiem niskotonowym a pozostałymi głośnikami dla wielu różnych typów pokojów i lokalizacji głośnika niskotonowego.

5) Głośność:

Użyć tego pokrętła aby wyregulować poziom głośności głośnika niskotonowego. Obrócić pokrętło poziomu głośności w prawo aby zwiększyć głośność głośnika niskotonowego, aby ściszyć głośnik pokrętło należy obrócić w lewo.

6) Głośnik niskotonowy (wejście LFE):

Podłączyć głośnik niskotonowy do odpowiadającego mu wyjścia głośnika niskotonowego/LFE w odbiorniku/procesorze.

7) Wyłącznik zasilania:

Aby włączyć głośnik niskotonowy ustawić wyłącznik w pozycji „Wł.“. W przypadku nie używania głośnika niskotonowego przez dłuższy czas, np. w czasie dłuższej nieobecności, ustawić przełącznik zasilania w pozycji „Wył.“ celem ograniczenia zużycia energii.

8) Wejście zasilania:

Celem zapewnianie właściwej eksploatacji głośnika niskotonowego, po wykonaniu i zweryfikowaniu połączenia na wejściu głośnika niskotonowego, kabel zasilający podłączyć do aktywnego gniazda elektrycznego stale pod napięciem.

NIE WOLNO podłącać kabla zasilającego do wyjść akcesoriów, obecnych w niektórych komponentach audio.

UMIEJSCOWIENIE GŁOŚNIKA NISKOTONOWEGO

Osiągi głośnika niskotonowego są bezpośrednio uzależnione od jego umiejscowienia w pokoju odsłuchowym oraz jego pozycji względem innych głośników systemu.

Chociaż prawdą jest, że zasadniczo nasze uszy nie słyszą dźwięków kierunkowych o niskich częstotliwościach, które emituje głośnik niskotonowy, instalując głośnik niskotonowy w ograniczonej przestrzeni należy uwzględnić odbicia, fale stojące i pochłanianie, które wpływają na osiągi każdego systemu z głośnikiem niskotonowym. W konsekwencji, umiejscowienie głośnika niskotonowego w pokoju ma wpływ na ilość i jakość emitowanego basu.

Przykładowo: umieszczenie głośnika niskotonowego w pobliżu ściany zwiększy ilość basów w pokoju, natomiast umieszczenie go w rogu (1) zasadniczo zmaksymalizuje ilość basów w pokoju. Umiejscowienie głośnika niskotonowego w rogu może również zwiększyć niszczący wpływ fal stojących na ilość i jakość emitowanych basów. Wpływ ten może być różny, w zależności od pozycji odsłuchowej – w niektórych pozycjach można uzyskać dobre wyniki odsłuchu podczas gdy w innych pozycjach można uzyskać zbyt dużo (lub zbyt mało) basów na określonych częstotliwościach.

W wielu pokojach najlepszą integrację dźwięków emitowanych przez głośnik niskotonowy z dźwiękami emitowanymi przez głośnik prawy i lewy (2) zapewnia umieszczenie głośnika niskotonowego w tej samej płaszczyźnie co głośnik prawy i lewy. W niektórych pokojach najlepsze brzmienie można uzyskać umieszczając głośnik niskotonowy za pozycją odsłuchową (3).

Usilnie zalecamy eksperymentowanie z umiejscowieniem głośnika niskotonowego przed wybraniem ostatecznej jego lokalizacji. Jednym ze sposobów na określenie najlepszej lokalizacji głośnika niskotonowego jest tymczasowe umieszczenie głośnika w pozycji odsłuchowej i odtwarzanie muzyki o dużej zawartości basów. Przemieszcać głośnik w czasie odtwarzania bogatej w basy muzyki (ustawiając się tam, gdzie ma stać głośnik niskotonowy) i nasłuchiwać do czasu znalezienia lokalizacji, w której uzyskana emisja niskich tonów będzie najlepsza. Ustawić głośnik niskotonowy w takim miejscu.

1. Głośnik przedni lewy TV Głośnik centralny Głośnik przedni prawy 2. Głośnik lewy dźwięku przestrzennego Głośnik prawy dźwięku przestrzennego 3.

PODŁĄCZANIE GŁOŚNIKA NISKOTONOWEGO

DO ODBIORNIKA LUB PRZEDWZMACNIACZA/PROCESORA Z WYJŚCIEM GŁOŚNIKA NISKOTONOWEGO Z FILTREM DOLNOPRZEPUSTOWYM (LFE)

Odbiornik/Procesor WYJŚCIE LFE GŁOŚNIKA NISKOTONOWEGO UWAGA: Ton kobeł głośnika niskotonowego / LFE nie został obłączony, ale może go kuado w każdym siklepie z artykowami elektronicznymi KŁĘCI DŁIĄNA NISKOTONOWEGO Przy tego typu połączeniach upewnoć się, ze zwrótna I oborożona maksymanie w prawc. Tako ustawionie: wewnętrzną zwrótnice głośnika niskotonowego i wyk zwrotnicą odbiornika lub procesora. Sprawdzio ustawiena w menu odbiornika lub procesor głośnika niskotonowego ustawc na „WI” lub „Tak”.

- Przy tego typu połączeniach upewnie się, że zwrotnica jest włączona i obrocona maksymainie w prawo. Takie ustawienie bocznikuje wewnętrzną zwrotnice głosnika niskotonowego i wykorzystuje zwrotnicą odubiornika lub procesora.

- Sprawdzić ustawienia w menu odbiornika lub procesora, wybor głośnika niskolonowego ustawie na „WI.“ lub „Tak“.

Wiscyi informacji na temat konfiguracji i ustawieri głosnika niskotonowego może znaleźć w instrukcji odołomika lub procesora.

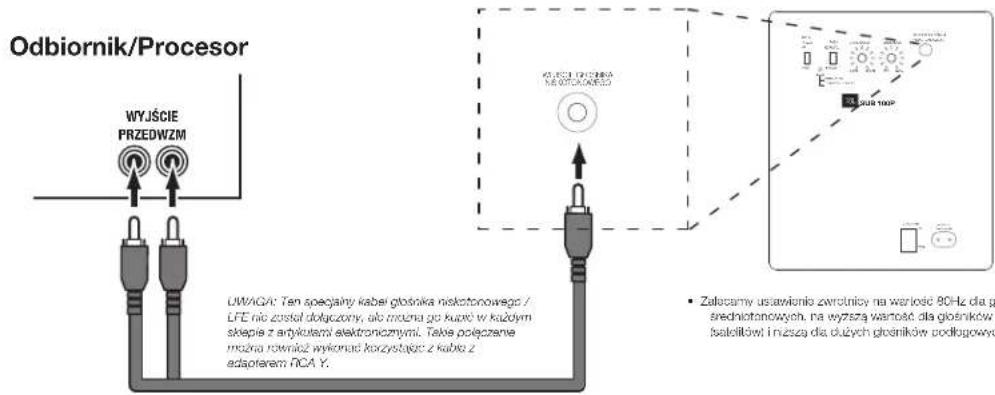

DO ODBIORNIKA LUB PRZEDWZMACZNIACZA/PROCESORA Z WYJŚCIAMI PRZEDWZMACNIACZA

Odbiornik/Procesor WYJŚCIE PRZEDWZM UW/ICV: Ten specjalny kabel głośnika niskotonowego / LFE nic został dołączony, ale można go kupo w każdym skiepie z analytami elektroniczymi. Taku położane można równosz wykonac korzystając z klab z adapterem iCA Y. K-ECU PRZEDWZM NAMUKANIA SUB 10MP • Zalicamy usawionia zwrotnicy na wartość 80Hz dla głosniotanowych, na wyższą wartość dla głosników i tsałciliów i mizszą dla dużych głosników podługowy

OBSŁUGA GŁOŚNIKA NISKOTONOWEGO

WŁĄCZANIE I WYŁĄCZANIE GŁOŚNIKA NISKOTONOWEGO

Wyłącznik zasilania głośnika niskotonowego ustawić w pozycji „Wł.”. Tryb zasilania (pracy) głośnika niskotonowego ustawić w pozycji „Auto”. Głośnik niskotonowy będzie się włączał automatycznie po otrzymaniu sygnału audio i automatycznie przejdzie w tryb Oczekiwanie kiedy nie otrzyma sygnału przez okres ok. 10 minut. Dioda LED głośnika niskotonowego świeci się na niebiesko kiedy głośnik jest włączony i na czerwono kiedy jest w trybie oczekiwania.

W przypadku nie używania głośnika niskotonowego przez dłuższy czas, np. w czasie wakacji, ustawić przełącznik zasilania w pozycji „Wył”.

REGULACJA GŁOŚNIKA NISKOTONOWEGO: ZWROTNICA

Sterownik zwrotnicy reguluje wbudowaną zwrotnicę z filtrem dolnoprzepustowym w zakresie od 50Hz do 150Hz. Im wyższa wartość ustawiona w zwrotnicy tym wyższa częstotliwość pracy głośnika niskotonowego i tym większa ilość basów będzie się „nakładała” z basami z głośników. Taka regulacja umożliwia płynne przejście częstotliwości basowych między głośnikiem niskotonowym a pozostałymi głośnikami dla wielu różnych typów pokojów i lokalizacji głośnika niskotonowego.

Aby ustawić sterowanie zwrotnicą należy nasłuchać czy basy są równomierne. Jeżeli na określonych częstotliwościach basy są zbyt mocne, wartość ustawienia sterownika zwrotnicy należy zmniejszyć. Jeżeli na określonych częstotliwościach basy są zbyt słabe, wartość ustawienia sterownika zwrotnicy należy zwiększyć.

REGULACJA GŁOŚNIKA NISKOTONOWEGO: GŁOŚNOŚĆ

Aby ustawić poziom głośności głośnika niskotonowego należy skorzystać z pokrętta poziomu głośności. Obrócić pokrętło poziomu głośności w prawo aby zwiększyć głośność głośnika niskotonowego, aby ściszyć głośnik pokrętło należy obrócić w lewo. Po uzyskaniu poziomu głośności głośnika niskotonowego wyrównanego do poziomu głośności pozostałych głośników w systemie, nie należy tego ustawienia zmieniać.

Uwagi dotyczące ustawiania poziomu głośności głośnika niskotonowego:

- Czasem ustawienie poziomu głośności idealne dla muzyki jest zbyt głośne dla filmów, a ustawienie idealne dla filmów zbyt ciche dla muzyki. Ustawiając poziom głośności najlepiej znaleźć „złoty środek” między ustawieniem dla muzyki i dla filmów, który będzie się sprawdzał w obu scenariuszach.

- Jeżeli Państwa głośnik niskotonowy zawsze brzmi zbyt głośno lub zbyt cicho zalecamy zmianę miejsca jego ustawienia. Umieszczenie głośnika niskotonowego w rogu pokoju spowoduje zwiększenie emisji basów, podczas gdy odsunięcie go od ścian zmniejszy emisję basów.

REGULACJA GŁOŚNIKA NISKOTONOWEGO: FAZA

Przełącznik Faza określa czy „tłok” głośnika niskotonowego porusza się w jednej fazie z pozostałymi głośnikami. Jeżeli głośnik niskotonowy nie pracuje w jednej fazie z pozostałymi głośnikami fale dźwiękowe z tych głośników mogą częściowo neutralizować fale dźwiękowe emitowane przez głośnik niskotonowy, pogarszając jego osiągi i pomniejszając efekt dźwiękowy. Zjawisko te uzależnione jest częściowo od umiejscowienia wszystkich głośników w pokoju względem siebie oraz względem słuchacza(y).

Chociaż w większości przypadków zalecamy pozostawienie przełącznika Faza w pozycji „Normalna”, nie istnieje absolutnie prawicłowe ustawienie tego przełącznika. Kiedy głośnik niskotonowy pracuje w jednej fazie z pozostałymi głośnikami, dźwięk jest czystszy i będzie miał maksymalne oddziaływanie, instrumenty perkusyjne, jak bębny, fortepian, czy instrumenty strunowe nabiorą życia. Najlepszym sposobem na ustawienie przełącznika Faza jest przesłuchwanie dobrze znanej muzyki i ustawienie przełącznika w pozycji, która zapewnia najlepsze możliwe odwzorowanie bębnów i pozostałych instrumentów perkusyjnych.

UŻYCIE DOŁĄCZONYCH KOLCÓW METALOWYCH

W przypadku ustawiania głośnika niskotonowego na wykładzinie dywanowej należy użyć dołączonych kolców metalowych. Kolców nie należy używać kiedy głośnik niskotonowy ustawiany jest na powierzchni nie pokrytej wykładziną.

Montowanie kolców:

1. Ostrożnie ułożyć głośnik na ściance bocznej (a nie przedniej czy tylnej), na miękkim i gładkim podłożu.
2. Każdy kolec wkręcić w odpowiadający mu nagwintowany otwór. Upewnić się, że wszystkie cztery kolce zostały wkręcone, celem zapewnienia stabilności głośnika.

Uwaga: NIE WOLNO przemieszczać głośnika niskotonowego ciągnąc go. Głośnik należy zawsze ostrożnie podnieść i przenieść na nowe miejsce.

HARMAN

© 2014 HARMAN International Industries, Inc. Wszystkie prawa zastrzeżone.

JBL to znak handlowy należący do HARMAN International Industries, Incorporated, zarejestrowany w Stanach Zjednoczonych i/lub w pozostałych krajach.

Cechy funkcjonalne, specyfikacje i wygląd mogą ulec zmianie bez uprzedzenia.

www.jbl.com
