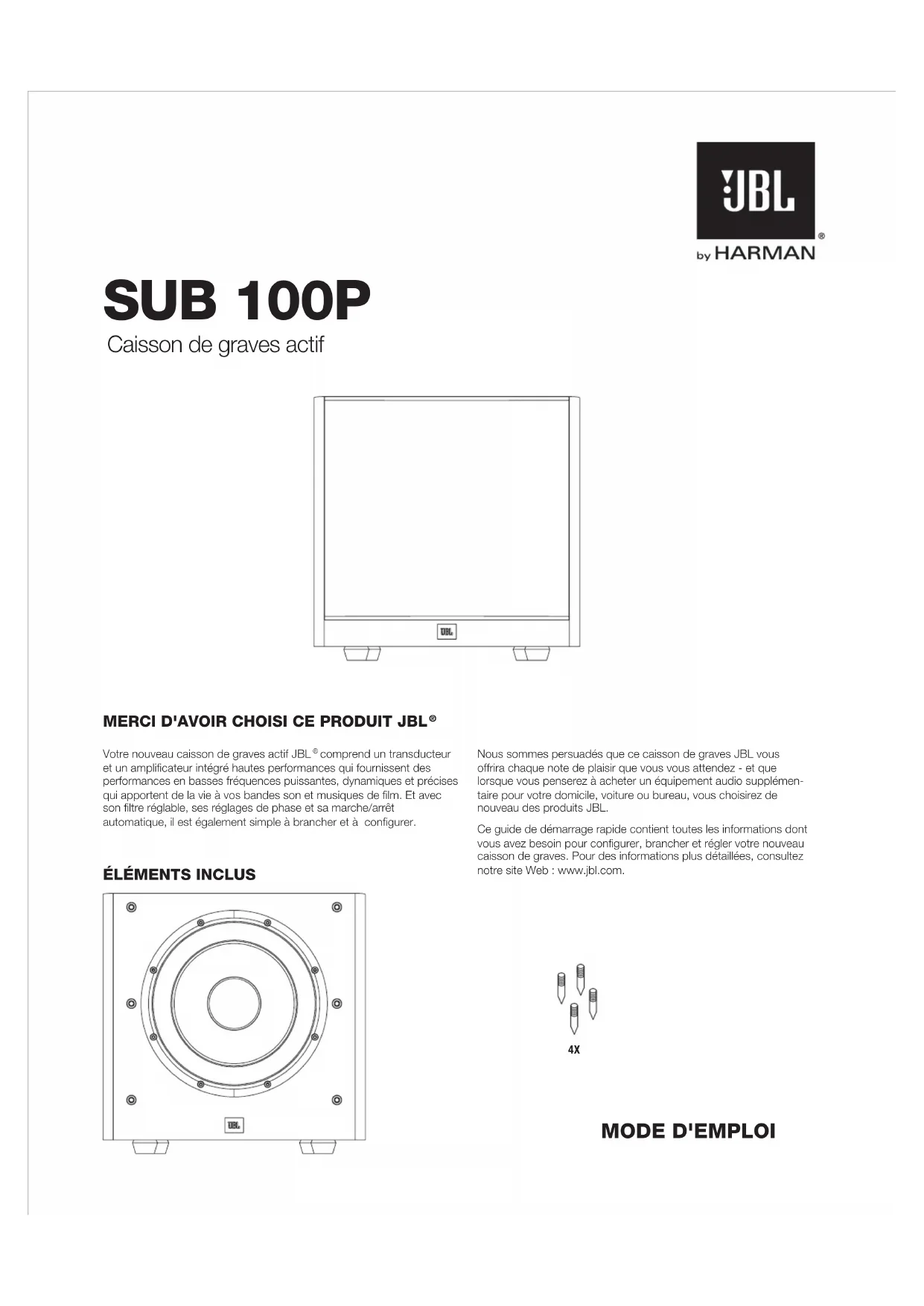

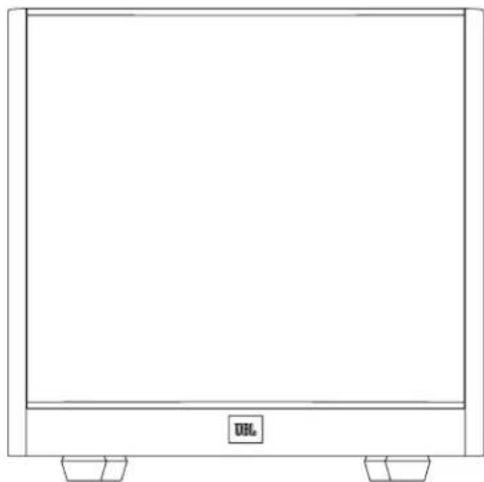

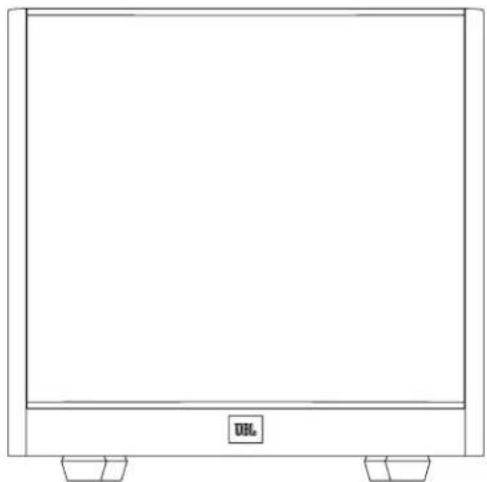

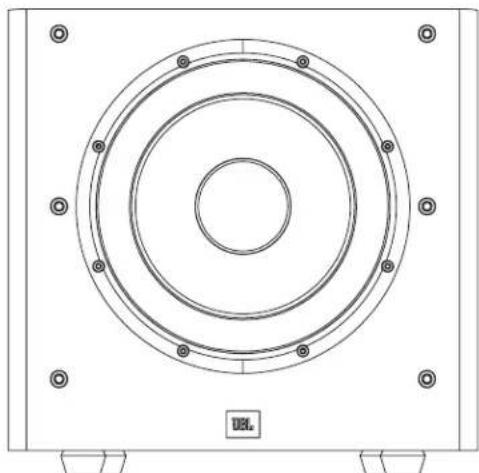

Votre nouveau caisson de graves actif JBL

comprend un transducteur et un amplificateur intégré hautes performances qui fournissent des performances en basses fréquences puissantes, dynamiques et précises qui apportent de la vie à vos bandes son et musiques de film. Et avec son filtre réglable, ses réglages de phase et sa marche/arrêt automatique, il est également simple à brancher et à configurer. Nous sommes persuadés que ce caisson de graves JBL vous offrira chaque note de plaisir que vous vous attendez - et que lorsque vous penserez à acheter un équipement audio supplémen- taire pour votre domicile, voiture ou bureau, vous choisirez de nouveau des produits JBL. Ce guide de démarrage rapide contient toutes les informations dont vous avez besoin pour configurer, brancher et régler votre nouveau caisson de graves. Pour des informations plus détaillées, consultez notre site Web : www.jbl.com. Caisson de graves actif

1) Mode d'allumage :

Lorsque cette commande est sur la position Auto, le caisson de graves se met en veille. Il s'allume automatiquement quand un signal audio est détecté sur ses entrées, il se remet en veille lorsqu'aucun signal audio n'est détecté pendant environ 10 minutes. Lorsque ce réglage est sur On, le caisson de graves reste allumé jusqu'à ce que le Commutateur marche/arrêt soit réglé sur Off.

Quand le commutateur d'alimentation est en position On, cette DEL indique si le caisson de graves est allumé ou en veille.

• Quand la DEL est bleue, le caisson de graves est allumé.

• Quand la DEL est rouge, le caisson de graves est en veille.

3) Commutateur de phase :

Ce commutateur détermine si le déplacement en va-et-vient du transducteur du caisson de graves se produit en phase avec les enceintes principales. Si le caisson de graves devait être déphasé avec les enceintes principales, les ondes sonores de celles-ci pourraient partiellement étouffer les ondes sonores du caisson de graves, réduire les performances des graves et l'impact sonore. Ce phénomène dépend en partie du placement respectif de toutes les enceintes entre elles et par rapport à la position d'écoute.

4) Commande de répartition :

Cette commande détermine la plus haute fréquence à laquelle le caisson de graves reproduit les sons. Plus vous réglez haute la commande de répartition, plus haute est la fréquence de fonctionnement du caisson de graves et plus ses graves se «superposeront» à ceux de l'enceinte. Ce réglage permet d'obtenir une transition en douceur des fréquences basses entre le caisson de graves et les enceintes pour des pièces différentes et divers emplacements de caissons de graves.

Utilisez cette commande (niveau du caisson de graves) pour ajuster le volume du caisson de graves. Tournez le bouton dans le sens horaire pour augmenter le volume ; tournez le bouton dans le sens trigonométrique pour diminuer le volume.

6) Caisson de graves (entrée LFE):

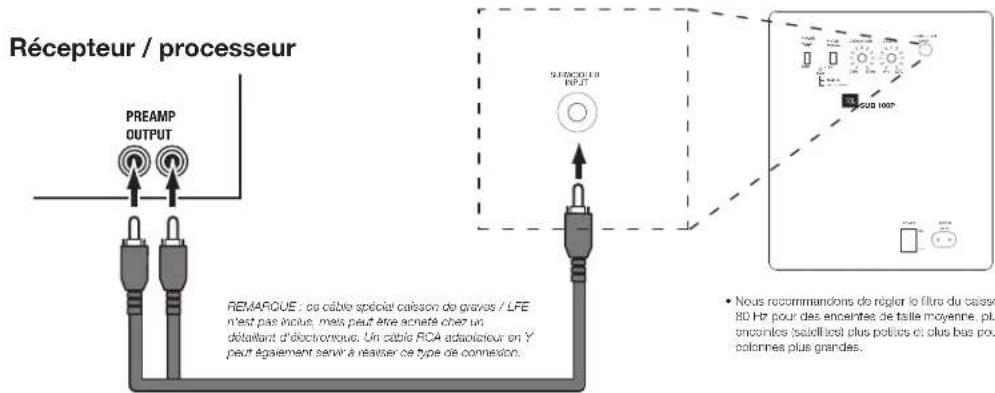

Connectez le caisson de graves à la sortie dédiée caisson de graves / LFEd'un récepteur/processeur.

7) Commutateur d'alimentation :

Basculez ce commutateur en position « On » pour allumer le caisson de graves. Lorsque vous quittez votre domicile, ou si vous n'utilisez pas le caisson de graves pendant un certain temps, basculez ce commutateur en position « Off » pour économiser l'énergie.

Après avoir effectué et vérifié les branchements d'entrée du caisson de graves, branchez le cordon secteur dans une prise électrique active et directe pour le bon fonctionnement du caisson de graves. NE BRANCHEZ PAS le cordon secteur sur des prises d'accessoires présentes sur certains composants audio. SUB 100P POWER MODE

Récepteur / processeur Récepteur / processeur REMARQUE: ce câble caisson de graves / LFE n'est pas inclus, mais peut être acheté chez un détaillant d'électronique.• Veillez à tourner le réglage du filtre du caisson de graves complètement dans le sens horaire pour utiliser ce type de connexion. Ce type de réglage évite le filtre interne du caisson de graves et utilise celui de votre récepteur ou processeur.• Vérifiez les réglages du menu de votre processeur ou récepteur et réglez la sélection du caisson de graves à On ou Oui.Référez-vous au mode d'emploi de votre récepteur ou processeur pour plus d'informations sur la disposition et la configuration des enceintes.• Nous recommandons de régler le filtre du caisson de graves à 80Hz pour des enceintes de taille moyenne, plus haut pour les enceintes (satellites) plus petites et plus bas pour les enceintes colonnes plus grandes.REMARQUE: ce câble spécial caisson de graves / LFE n'est pas inclus, mais peut être acheté chez un détaillant d'électronique. Un câble RCA adaptateur en Y peut également servir à réaliser ce type de connexion.

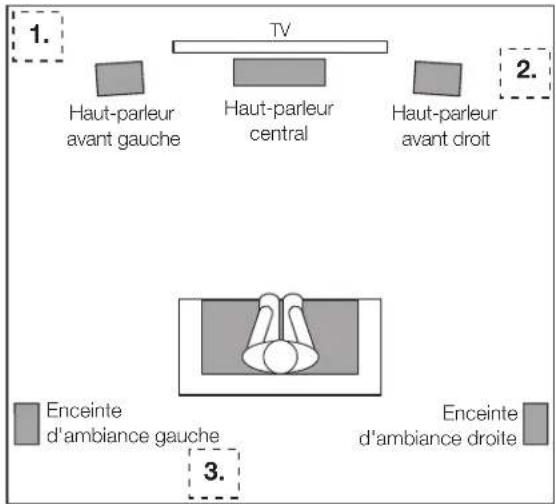

Haut-parleur avant gauche Haut-parleur central Haut-parleur avant droit SUBWOOFER LFE OUT Les performances d'un caisson de graves dépendent directement de sa position dans la pièce d'écoute et de sa position physique par rapport aux autres enceintes du système. Bien qu'il soit en général vrai que nos oreilles n'entendent pas les sons directionnels aux basses fréquences de fonctionnement des caissons de graves, lors de l'installation d'un caisson de graves dans l'espace limité d'une pièce, les réflexions, les ondes stationnaires et les absorptions produites dans la pièce influenceront fortement les performances de tout système de caisson de graves. En conséquence, l'emplacement spécifique du caisson de graves dans la pièce devient important pour la quantité et la qualité des graves produits. Par exemple, le placement d'un caisson de graves à côté d'une paroi augmente en général la quantité de graves dans la pièce ; son placement dans un coin (1) maximise en général la quantité de graves dans la pièce. Toutefois, le placement dans un coin augmente également l'effet destructif des ondes stationnaires sur les performances des graves. Cet effet peut varier en fonction de la position d'écoute, certaines positions d'écoute peuvent produire de très bons résultats alors que d'autres produisent trop (ou trop peu) de graves à certaines fréquences. Dans beaucoup de pièces, le positionnement du caisson de graves le long du même plan que les enceintes gauches et droites (2) peut produire la meilleure intégration entre le son du caisson de graves et celui des enceintes gauches et droites. Dans certaines pièces, les meilleures performances peuvent même être obtenues en plaçant le caisson de graves derrière la position d'écoute (3). Nous vous recommandons vivement d'expérimenter diverses positions avant de choisir un emplacement final pour votre caisson de graves. Un moyen de déterminer le meilleur emplacement pour le caisson de graves est de le placer temporairement dans la position d'écoute et d'écouter une musique avec des graves forts. Déplacez-vous en diverses positions de la pièce pendant que le système diffuse la musique (placez vos oreilles où le caisson de graves devrait se trouver), et écoutez jusqu'à ce que vous trouviez l'emplacement offrant les meilleures performances pour les graves. Position- nez alors le caisson de graves à cet emplacement. VERS UN RÉCEPTEUR OU UN PRÉAMPLIFICATEUR/PROCESSEUR AVEC SORTIES DE PRÉAMPLIFICATEUR SUBWOOFER INPUT POWER MODE

PHASE NORMAL CROSSOVER VOLUME SUBWOOFER INPUT AUTO arrière PWR BLUE: ON RED: STANDBY 50Hz 150Hz MIN MAX POWER INPUT Enceinte d'ambiance gauche Enceinte d'ambiance droite VERS UN RÉCEPTEUR OU UN PRÉAMPLIFICATEUR/PROCESSEUR AVEC UNE SORTIE FILTRÉE PASSE-BAS (LFE) DÉDIÉE AU CAISSON DE GRAVESHARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA ALLUMAGE ET EXTINCTION DU CAISSON DE GRAVES Réglez le commutateur marche/arrêt du caisson de graves sur la position On. Basculez ensuite le commutateur de mode d'alimentation Power Mode en position Auto. Le caisson de graves s'allume automa- tiquement quand il reçoit un signal audio, il se met en veille s'il ne reçoit aucun signal non audio pendant environ 10 minutes. La DEL du caisson de graves est bleue quand le caisson de graves est allumé et rouge quand il est en veille. Si vous n'utiliserez pas le caisson de graves pendant un certain temps, par exemple si vous partez en vacances, basculez le commutateur Power Switch sur la position Off. RÉGLAGES DU CAISSON DE GRAVES : FILTRE La commande de répartition règle le filtre de répartition passe-bas intégré du caisson de graves de 50 Hz à 150 Hz. Plus vous réglez haute la commande de répartition, plus haute est la fréquence de fonction- nement du caisson de graves et plus ses graves se «superposeront» à ceux de l'enceinte. Ce réglage permet d'obtenir une transition en douceur des fréquences basses entre le caisson de graves et les enceintes pour des pièces différentes et divers emplacements de caissons de graves. Pour régler la commande de répartition, écoutez la progressivité des graves. Si les graves semblent trop forts à certaines fréquences, essayez un réglage de la commande de répartition plus bas. Si les graves semblent trop faibles à certaines fréquences, essayez un réglage de la commande de répartition plus élevé. RÉGLAGES DU CAISSON DE GRAVES : VOLUME Utilisez la commande de volume pour ajuster le volume du caisson de graves. Tournez le bouton dans le sens horaire pour augmenter le volume du caisson de graves, tournez le bouton dans le sens trigonomé- trique pour diminuer le volume. Une fois que vous avez équilibré le volume du caisson de graves avec celui des autres enceintes de votre système, vous ne devriez plus avoir à le modifier. Remarques sur le réglage du volume du caisson de graves :

• Le réglage idéal du volume du caisson de graves pour la musique est parfois trop fort pour les films, alors que le paramètre idéal pour les films est trop atténué pour la musique. Lors du réglage du volume du caisson de graves, écoutez de la musique et des films avec un fort contenu de graves, puis trouvezun niveau de volume moyen qui fonctionne dans les deux cas.

• Si votre caisson de graves semble toujours trop fort ou trop atténué, vous pouvez devoir le déplacer. Le positionnement du caisson de graves dans un coin aura tendance à augmenter son volume de graves, alors que son éloignement des parois ou des coins aura tendance à le diminuer. RÉGLAGES DU CAISSON DE GRAVES : PHASE Le commutateur Phase détermine si le déplacement en va-et-vient du transducteur du caisson de graves se produit en phase avec les enceintes. Si le caisson de graves devait être déphasé par rapport aux enceintes, les ondes sonores de celles-ci pourraient partiellement étouffer les ondes du caisson de graves, réduire les performances des graves et l'impact sonore. Ce phénomène dépend en partie du placement respectif de toutes les enceintes entre elles et par rapport aux auditeurs. Bien que dans la plupart des cas vous devez laisser le commutateur Phase en position «Normal», il n'y a pas de bon réglage pour le commutateur de phase. Quand le caisson de graves est correctement en phase avec les enceintes, le son est plus clair et a un impact maximum, et les sons percussifs comme ceux des percussions, du piano et des cordes pincées sembleront plus réalistes. La meilleure manière de régler le commutateur Phase est d'écouter une musique que vous connaissez bien et de le basculer dans la position qui donne aux percussions et aux autres sons percussifs un impact maximal.

UTILISATION DES POINTES POUR TAPIS FOURNIES

Quatre pointes en métal sont fournies et destinées au placement du caisson de graves sur une surface recouverte de moquette. N'utilisez pas ces pointes si le caisson de graves se trouve sur une surface sans moquette. Insertion des pointes:

1. Posez doucement le caisson de graves sur son côté (pas sur sa

façade ou son dos) sur une surface douce et non abrasive.

2. Vissez chaque pointe dans l'insert fileté de chaque pied. Vérifiez que

les quatre pointes sont vissées complètement pour la stabilité. Remarque : ne faites JAMAIS glisser le caisson de graves pour le déplacer. Soulevez toujours le caisson de graves avec précaution et transportez-le à son nouvel emplacement. © 2014 HARMAN International Industries, Inc. Tous droits réservés. JBL est une marque commerciale de HARMAN International Industries, Incorporated, déposée aux États-Unis et dans d’autres pays. Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis. www.jbl.com
