Merkki	JBL
Malli	Arena Sub100 / SUB100P
Tuotetyyppi	Aktiivinen subwoofer (Powered Subwoofer)
Elementti	Sisäänrakennettu bassokaiutin vahvistimella
Vahvistin	Sisäänrakennettu, korkea suorituskyky
Virtalähde	Verkkovirta, suora liitäntä (ei lisävaruste)
Virrankulutus (valmiustila)	Alhainen, automaattitila sammuu 10 min jälkeen
Audiotulo	1 x Subwoofer/LFE (RCA)
Säädöt	Äänenvoimakkuus, Alipäästösuodatin (50-150 Hz), Vaihe (Normal/Inverse), Virrankäyttötila (Auto/On/Off)
LED-merkkivalo	Sininen (päällä), Punainen (valmiustila)
Erikoisominaisuudet	Automaattinen päälle/pois, säädettävä suodatin, vaihekytkin
Mitat (noin)	350 x 370 x 420 mm (arvio)
Paino (noin)	12 kg (arvio)
Mukana tulevat lisävarusteet	4 metallipiikkiä matolle
Suositeltu sijoitus	Samaa tasoa kuin kaiuttimet, tai nurkassa enemmän bassoa
Huolto	Puhdista pehmeällä, kuivalla liinalla. Älä käytä kemikaaleja.
Turvallisuus	Älä altista kosteudelle, älä tuki aukkoja, irrota pistoke ukkosen aikana tai pitkän käyttämättömyyden aikana
Korjattavuus	Ota yhteys valtuutettuun HARMAN-huoltoon. Ei käyttäjän korjattavia osia.
Käyttöohje saatavilla	Ranska, englanti ja muita kieliä notice-facile.comissa

Usein kysytyt kysymykset - Arena Sub100 JBL

Miten liitän subwooferin vastaanottimeeni?

Käytä mukana toimitettua (ei sisälly) RCA-subwoofer/LFE-kaapelia yhdistääksesi vastaanottimen Subwoofer/LFE-lähdön subwooferin Subwoofer Input-tuloon. Kierrä subwooferin suodatinsäädin kokonaan myötäpäivään käyttääksesi vastaanottimen suodatinta.

Mitä subwooferin sininen ja punainen LED tarkoittavat?

Sininen LED tarkoittaa, että subwoofer on päällä. Punainen LED tarkoittaa, että se on valmiustilassa.

Miten säädän alipäästösuodatinta (crossover)?

Crossover-säädin asettaa katkaisutaajuuden 50-150 Hz. Mitä matalampi asetus, sitä vähemmän subwoofer toistaa korkeita taajuuksia. Säädä, kunnes saat pehmeän siirtymän kaiuttimiesi kanssa.

Miten säädän vaihetta?

Phase-kytkimellä voit asettaa subwooferin samaan vaiheeseen (Normal) tai vastakkaiseen vaiheeseen (Inverse) kaiuttimien kanssa. Kuuntele musiikkia, jossa on lyömäsoittimia, ja valitse asento, joka antaa eniten iskua.

Mikä on subwooferin paras sijoituspaikka?

Aseta subwoofer samaa seinää pitkin kuin etukaiuttimet (asento 2) hyvän integraation saavuttamiseksi. Nurkkaus (asento 1) maksimoi basson. Kokeile asettamalla subwoofer kuuntelupaikalle ja liikkumalla huoneessa.

Subwoofer ei käynnisty, mitä teen?

Tarkista, että Power-kytkin on On-asennossa ja Power Mode on Auto (tai On). Varmista, että virtajohto on kytketty toimivaan pistorasiaan. Jos LED ei syty, ota yhteys valtuutettuun huoltoon.

Voinko käyttää subwooferia lattialla ilman mattoa?

Kyllä, mutta älä käytä mukana tulleita metallipiikkejä kovalla lattialla. Käytä alkuperäisiä kumijalkoja. Piikit on tarkoitettu vain matolle.

Miten puhdistan subwooferin?

Käytä pehmeää, kuivaa liinaa pölyjen pyyhkimiseen. Älä koskaan käytä kemikaaleja tai hankaavia aineita. Vältä kosteutta.

Mitä teen, jos bassoääni on liian voimakas tai liian heikko?

Säädä subwooferin Volume-säädintä. Jos ongelma jatkuu, kokeile siirtää subwooferia: lähemmäs nurkkaa lisää bassoa, kauemmas vähentää. Säädä myös Crossover ja Phase.

Miten käytän automaattista valmiustilaa?

Aseta Power Mode Auto-asentoon. Subwoofer käynnistyy automaattisesti, kun audiosignaali havaitaan, ja siirtyy valmiustilaan noin 10 minuutin ilman signaalia. LED muuttuu punaiseksi valmiustilassa.

KÄYTTÖOHJE Arena Sub100 JBL

Aktiivinen alibassokaiutin

Uusi JBL ^® -aktiivinen alibassokaiutin yhdistää tehokkaan muuttimen ja sisäänrakennetun vahvistimen ja tuottaa voimakkaan, dynaamisen ja tarkan matalataajuuksisen suorityskyvyn, joka saa elokuviesi musiikit ja kappaleet heräämään eloon. Säädettävän risteilypisteen, vaihesäädinten ja automaattisen päälle/poiskytkennän kanssa se on myös helppo kytkeä ja asentaa.

TOIMITUKSEN SISÄLTÖ

Luotamme siihen, että tämä JBL alibassokaiutin tuottaa kaikki odottamasi nuottien nautinnot - ja kun suunnittelet ostavasi lisää audiolaitteistoa kotiisi, autoosi tai toimistoosi, valitset jälleen JBL-tuotteet.

Tämä pika-asetusopas sisältää kaikki tiedot, jotka tarvitset uuden alibassokaiuttimesi asentamiseen, liittämiseen ja säätämiseen. Lisätietoa saat osoitteesta: www.jbl.com.

OMISTAJAN OPAS

ALIBASSOKAIUTTIMEN TAKAPANEELIN SÄÄDÖT JA LIITÄNNÄT

VIRTATILA ON VAHE NCHMAALI YLITYS LATI ELESSA VOLUME (ÄÄNENVOMAKKUISI) ALIBASSOKAUTNIJITÄNTÄ 50Hz 150Hz MIN MAX PWR GINNER ON TURNSKY VALMUSTLA

JBL SUB 100P

1) Virtatila:

Kun tämä on käännetty "Auto" -asentoon, alibassokaiutin on valmiustilassa. Se käynnistyy automaattisesti kun audiosignaali havaitaan ja palaa valmiustilaan kun audiosignaalia ei havaita noin 10 minuuttiin. Tämän kytkimen kääntäminen "On" -asentoon pitää alibassokaiuttimen päällä kunnes virtakytkin käännetään "Off" -asentoon.

2) Päällä/Vailmiustila LED:

Kun virtakytkin on "On"-asennossa, tämä LED-valo näyttää, onko alibassokaiutin päällä vai valmiustilassa.

- Kun LED loistaa sinisenä, alibassokaiutin on päällä.

- Kun LED loistaa punaisena, alibassokaiutin on valmiustilassa.

3) Vaihekytkin:

Tämä kytkin päättää, liikkuuko alibassokaiuttimen mäntämainen liike sisään ja ulos tasatahdissa pääkaiuttimien kanssa. Mikäli alibassokaiutin soi eri vaiheessa kuin pääkaiuttimet, niiden ääniaallot voivat osittain kumota alibassokaiuttimen ääniaallot, heikentäen bassotehoja ja äänentoistoa. Tämä ilmiö riippuu osaltaan kaikkien kaiuttimien sijainnista suhteessa kuuntelupaikkaan ja toisiinsa.

4) Ylitys laitteessa -säätö:

Tämä säätö määrittää korkeimman taajuuden, jolla alibassokaiutin tuottaa ääniä. Mitä korkeammaksi asetat ylitys laitteessa -säädön, sen korkeammalla taajuudella alibassokaiutin toimii ja sitä suurempi osa sen bassosta "menee päällekkäin" kaiutinten kanssa. Tämä säätö auttaa aikaansaamaan bassotaajuksien pehmeän siirtymän alibassokaiuttimen ja kaiuttimien välillä monissa erilaisissa huoneissa ja alibassokaiuttimen sijainneissa.

5) Volume (Äänenvoimakkuus):

Tämä säätö määrittää alibassokaiuttimen äänenvoimakkuuden. Käännä nuppia myötäpäivään lisätäksesi alibassokaiuttimen äänenvoimakkuutta; käännä nuppia vastapäivään pienentääksesi äänenvoimakkuutta.

Alibassokaiuttimen liittäminen sille varattuun vastaanottimen/prosessorin alibassokaiutin / LFE-tuloliitäntään.

7) Virtakytkin:

Käännä tämä kytkin "On" -asentoon kääntääksesi alibassokaiuttimen päälle. Jos olet poissa kotoa, tai alibassokaiutinta ei käytetä pitkään aikaaan, aseta virtakytkin asentoon "Off" (Pois päältä) energian säästämiseksi.

8) Virtaliitäntä:

Kun olet tehnyt ja varmistanut alibassokaiuttimen tuloliitännän, kiinnitä virtajohto käytössä olevaan katkaisimettomaan sähköpistokkeeseen, jotta alibassokaiutin toimisi oikein.

ÄLÄ kytke virtajohtoa lisävarustelähtöihin, joita joissakin äänikomponenteissa on.

ALIBASSOKAIUTTIMEN SIJOITTAMINEN

Alibassokaiuttimen suorituskyky on suoraan verrannollinen sen sijaintiin kuuntelutilassa ja sen fyysiseen sijaintiin suhteessa muihin järjestelmässä oleviin kaiuttimiin.

Vaikkakaan yleisesti ottaen korvamme eivät kuule suuntaavia ääniä alibassokaiutinten toimimalla matalalla taajuusalueella, kun alibassokaiutin asennetaan rajattuun tilaan, heijastukset, paikkaääniaallot ja äänen absorptio huoneessa vaikuttaa merkittävästi minkä tahansa alibassokaiutinjärjestelmän suorituskykyyn. Tämän tuloksena alibassokaiuttimen tarkka sijainti huoneessa on olennaisen tärkeää bassoäänten tuottamisen määrän ja laadun kannalta.

Esimerkiksi: alibassokaiuttimen sijoittaminen seinän viereen nostaa basson määrää huoneessa; sen sijoittaminen nurkkaan (1) yleisesti ottaen maksimoi basson määrän huoneessa. Kuitenkin nurkkasijoitus voi myös lisätä paikkaääniaaltojen tuhoavaa efektiä basson tehokkuudessa. Tämä efekti voi vaihdella kuutelukohdasta riippuen - jotkin kuuntelukohdat voivat tuottaa erittäin hyviä tuloksia kun taas toisissa voi olla aivan liikaa (tai liian vähän) bassoa tietyillä taajuuksilla.

Monissa huoneissa alibassokaiuttimen sijoittaminen samalle tasolle vasemman- ja oikeanpuoleisen kaiuttimen kanssa (2) voi tuottaa parhaan integraation alibassokaiuttimen äänen ja vasemman- ja oikeanpuoleisten kaiuttimien välillä. Joissakin huoneissa paras suorituskyky saatetaan saada alkaiseksi jopa siitä, että alibassokaiutin sijoitetaan kuuntelupaikan taakse (3).

Suosittelemme lämpimästi, että kokeilest eri sijainteja ennen kuin valitset alibassokaiuttimesi lopullisen sijaintipaikan. Hyvä tapa määrittää paras alibassokaiuttimen sijaintipaikka on sijoittaa se tilapäisesti kuuntelupaikkaan ja toistaa musiikkia, jonka bassosisältö on vahva. Siimy eri paikkoihin huoneessa, kun järjestelmä toistaa (pane korvasi sinne, minne allbassokaiutin asetettaisiin), ja kuuntele, kunnes löydät sijaintipaikan, jossa basson suorituskyky on paras. Aseta alibassokaiutin tähän sijaintipaikkaan.

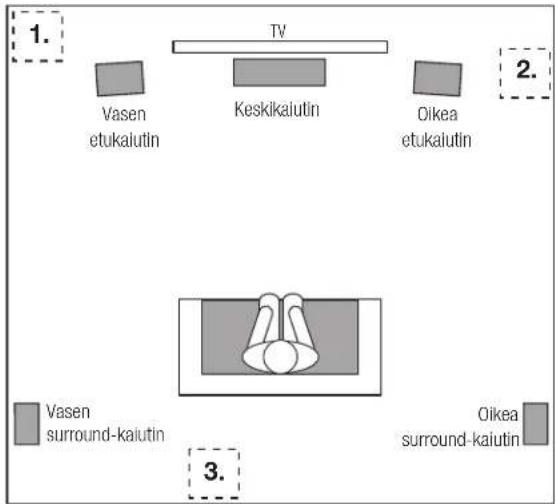

1. Vasen etukalutin TV Keskikaiutin Oikea etukalutin 2. Vasen surround-kaiutin Oikea surround-kaiutin 3.

ALIBASSOKAIUTTIMEN LIITTÄMINEN

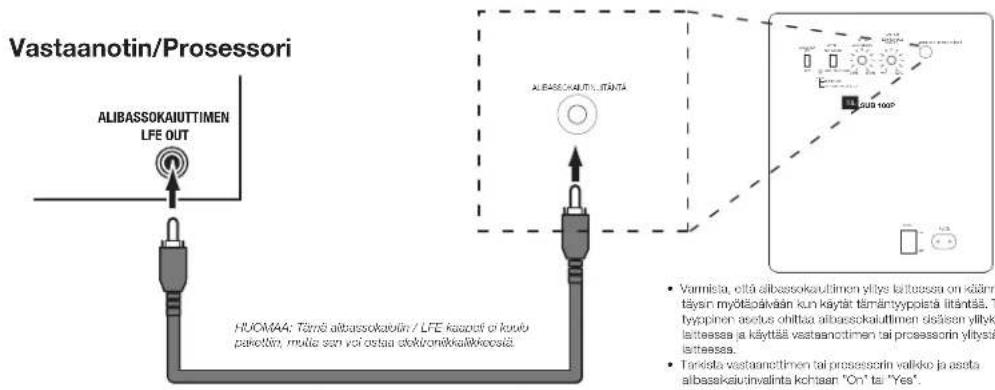

VASTAANOTTIMEEN TAI ESIVAHVISTIN/PROSESSORIIN, JOSSA ON LOW-PASS SUODATETTU SILLE VARATTU ALIVASSOKAIUTINLIITÄNTÄ (LFE)

Vastaanotin/Prosessori ALIBASSOKAIUTTIMEN LFE OUT HUOMAA: Tärnö alibassokaiutlin / LFE kaspeti ei kuvõu paketlin, muda san voi ostaa elektronikkaliikkoosä. ALIBASSOKAIUTTIMEN ITÄNTÄ • Varmisla, otta alibassokauutimen yllys laitteessa on käämn täysen myöläpaikvän kun käytät tämäntyypistä litäntää. Tä typpinen asetus ohittaa alibassokauutimen säässen yllyks lateessa ja käyttää vastaanctimen tai proesserin yllysä latteessa. • Tanista vastaanctimen tai proesserin valikke ja aseta alibassekaudinalinta kichtaan "On" tai "Yes".

Vermista, että olet lukenut vastaanoffimen tai prosessorn omistajan oppaan saadaksesi lisäbetos kaitüttinen asennulksesia ja aseluksista.

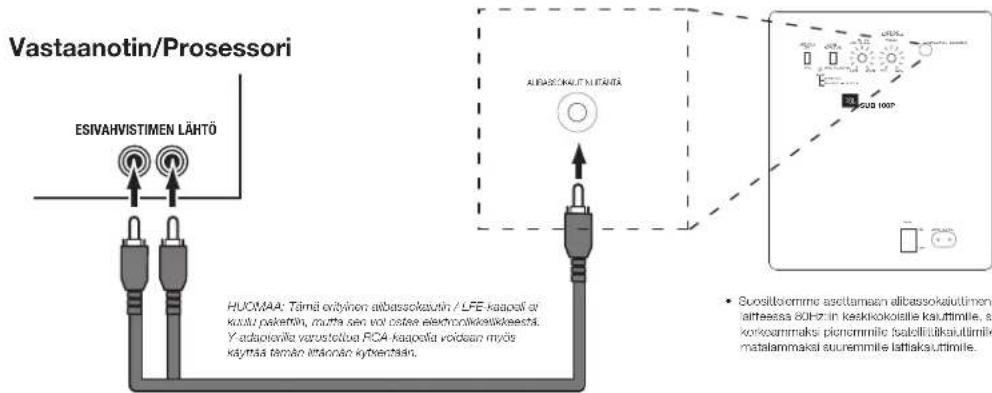

VASTAANOTTIMEEN TAI ESIVAHVISTIN/PROSESSORIIN, JOSSA ON ESIVAHVISTINLIITÄNNÄT

Vastaanotin/Prossessori ESIVAHVISTIMEN LÄHTÖ HUOMAA: Tärnä otityinen albassokautin / LFE kaapofä at koutlu paketän, mutta sen vol ostera elekmonikkellikkeersta. Y adsiaviläe varustelübe PCA kaapofä voidaan myös käyttää tämän attärönä kyttentään. ALBASOKAUTNUTÄNTÄRTÄ • Suositloemine aseltamaan albassokautimen aitteessa bürztin keaskikokoläte kauftimile, str korkoammaksi piononmilic isabilitätkaultimile matalammakai suuremmilie laftiakaultimile.

SUBWOOFERIN KÄYTTÄMINEN

ALIBASSOKAIUTTIMEN KYTKEMINEN PÄÄLLE JA POIS PÄÄLTÄ

Aseta alibassokaiuttimen virtakytkin asentoon "On" (päällä). Aseta alibassokaiuttimen virtatila asentoon "Auto" (Automaattinen). Alibassokaiutin käynnistyy automaattisesti kun se havaitsee audiosignaalin, ja menee valmiustilaan kun audiosignaalin vastaanotto on lakannut noin kymmeneksi minuutiksi. Alibassokaiuttimen LED loistaa sinisenä kun kaiutin on päällä, ja punaisena ku kaiutin on valmiustilassa.

Jos alibassokaiutinta ei käytetä pitkään aikaan - esimerkiksi loman aikana - aseta virtakytkin asentoon "Off" (Pois päältä).

ALIBASSOKAIUTTIMEN SÄÄDÖT: YLITYS LAITTEESSA

Ylitys laitteessa -säätö säätää alibassokaiuttimen sisäänrakennetun low-pass-suotimen ylitystä laitteessa välillä 50Hz - 150Hz. Mitä korkeammaksi asetat ylitys laitteessa -säädön, sen korkeammalla taajuudella alibassokaiutin toimii ja sitä suurempi osa sen bassosta "menee pällekkäin" kaiutinten kanssa. Tämä säätö auttaa aikaansaamaan bassotaajuuksien pehmeän siirtymän alibassokaiuttimen ja kaiuttimien välillä monissa erilaisissa huoneissa ja alibassokaiuttimen sijainneissa.

Asettaaksesi ylitys laitteessa -säädön, kuuntele basson tasaisuutta. Mikäli basso kuulostaa liian voimaakkaalta tietyillä taajuusilla, kokeile matalampaa ylitys laitteessa -säädön asetusta. Mikäli basso kuulostaa liian heikolta tietyillä taajuusilla, kokeile korkeampaa ylitys laitteessa -säädön asetusta.

ALIBASSOKAIUTTIMEN SÄÄDÖT: VOLUME (ÄÄNENVOIMAKKUUS)

Käytä äänenvoimakkuuden säädintä asettaaksesi alibassokaiuttimen äänenvoimakkuuden. Käännä nuppia myötäpäivään lisätäksesi alibassokaiuttimen äänenvoimakkuutta; käännä nuppia vastapäivään pienentääksesi äänenvoimakkuutta. Kun olet tasapainottanut alibassokaiuttimen äänenvoimakkuuden järjestelmän muiden kaiuttimien kanssa, sinun ei pitäisi joutua muuttamaan äänenvoimakkuusasetusta.

Ohjeita alibassokaiuttimen äänenvoimakkuuden asettamiseen:

• Joskus musiikin ihanteellinen alibassokaiuttimen äänenvoimakkuus on liian suuri elokuvien kohdalla, kun taas elokuvien ihanteellinen asetus on liian hiljainen musiikin kohdalla. Kun asetat alibassokaiuttimen äänenvoimakkuuden, kuuntele sekä musiikkia että elokuvia voimakkaalla bassolla ja määritä molempiin sopiva "keskitaso".
• Jos alibassokaiuttimesi vaikuttaa aina liian voimakkaalta tai hiljaiselta, siirrä sen paikkaa. Jos alibassokaiutin asetetaan nurkkaan, sen bassoteho lisääntyy. Kun se asetetaan pois seinistä tai nurkista, sen bassoteho laskee.

ALIBASSOKAIUTTIMEN SÄÄDÖT: VAIHE

Vaihe-kytkin päättää, liikkuuko alibassokaiuttimen mäntämainen liike sisään ja ulos tasatahdissa kaiuttimien kanssa. Mikäli alibassokaiutin soi eri vaiheessa kuin kaiuttimet, kaiutinten ääniaallot voivat osittain kumota alibassokaiuttimen ääniaallot, heikentäen bassotehoja ja äänentoistoa. Tämä ilmiö riippuu osaltaan kaikkien kaiuttimien sijainnista suhteessa toisiinsa ja huoneessa oleviin kuulijoihin.

Vaikkakin useimmissa tapauksissa vaihe-kytkin tulisi jättää "Normal" -asentoon, sille ei ole olemassa täysin oikeaa asetusta. Kun alibassokaiutin on oikeassa vaiheessa kaiutinten kanssa, ääni on selkeämpi ja toimii paremmin, ja lyömäsoitinten äänet, kuten rummut, piano ja näppällyt kielet kuulostavat aidommilta. Paras tapa määrittää vaihe-kytkimen asetus on kuunnella hyvin tuntemaasi musiikkia ja asettaa kytkin asentoon, jossa rummuilla ja muilla lyömäsoitinten äänillä on maksimaalinen äänentoisto.

MUKANA TULEVIEN MATTOJALKOJEN KÄYTTÖ

Mukana tulee neljä metallijalkaa, jotka on tarkoitettu käytettäväksi, jos sijoitat alibassokaiuttimen maton päälle. Älä käytä jalkoja, jos sijoitat alibassokaiuttimen muualle kuin maton päälle.

Jalkojen kiinnittäminen:

1. Käännä alibassokaiutin varovasti sivuttain (ei etupuolen tai takapuolen päälle) pehmeälle, naamuttamattomalle pinnalle.
2. Kierrä jalat kiinni jokaisen tallan aukkoon. Varmista, että kaikki jalat on täysin kiinni kierretty, jotta kaiutin seisoo tukevasti.

Huomaa: ÄLÄ KOSKAAN vedä alivassokaiutinta siirtääksesi sen. Nosta alibassokaiutin aina varovasti ja kanna se uuteen sijaintipaikkaansa.

HARMAN

Harman International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

© 2014 HARMAN International Industries, Inc. Kaikki oikeudet pidätetään.

JBL on HARMAN International Industries, Incorporatedin Yhdysvalloissa ja/tai muissa maissa rekisteröity tavaramerkki.

Toimintoja, teknisiä ominaisuuksia ja ulkomuotoa voidaan muuttaa ilmoituksetta.

www.jbl.com

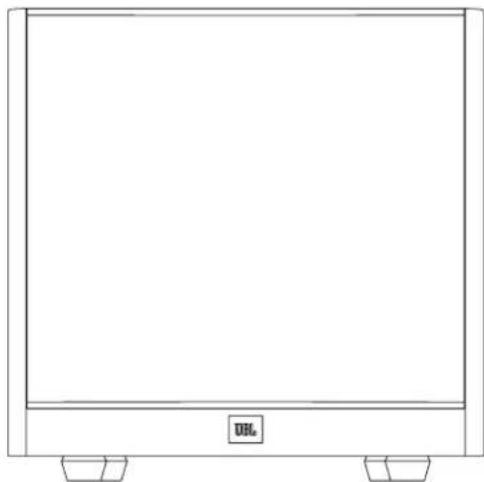

SUB 100P
