KÄYTTÖOHJE XTI SUB 300 JBL

JBL-ammattilaiset ovat olleet yli kahden sukupolven ajan mukana kaikessa mikä liittyäänitaiteseen: änilähteiden ja signailliteiden suunnittelussa, puun ja muiden pintamateriaialien käytössä, kaiutinelementtien valmistuksessa ja akustiikan tutkimukssessa. JBL-kaiuttimet ovat huolellisesti suunniteluja instrumentteja, jotka luodaan vaivoja säastämättä ja kootaan kellovalmistajien korkeita laatustardeja käyttaen. JBL-kaiutinelementit ja -eletroniikka tarjoavat sen, mitä vannoutuneet musikin kuuntelijat nimittävät "yllittämattomäksi JBL-soundiki". Noudattamalla tämän käyttoohjeen sisältmäia muutamia yksinkertaisia ehdotuksia voit odottaa saavasi kaiuttimiltasi todellista hifi-tasoista äntä, joka sallyttäpuhtautensa ja realisminsa vuodesta toiseen. Pyydämmevakavasti, etta sailytät kaiken pakkausmaterialinain, koska voit tarvita sitä esim. muuttaessasi tai kuljettaessasi kaiuttimiasi huoltoon.

SIJOITUS

Hankkimasi JBL XTI-sarjan kaiuttimet pystyvät tarjoamaan erittäin hyvään äenentoiston monenlaisissa kuuneluhuoneissa, jos ne asetetaan tasakylkisen kolmion muotoon kuulijaan nähden. Kuitenkin, huolellinen asennus Kannattaa aina, ja parhaiden tulosten saavuttamiseksi suosittelemme kaiutinten asentamista reilusti irti huoneen kiinteista seinäpinnoista. Etäisyden tulisi mielellään olla vähintään 75 cm kaiutinten takana olevastaseinästa ja 75 - 100 cm kaiutinten sivuilla olevistaseinista. Valtuutettu JBL-jalleenmyjäsi auttaa sinua mielellään asennuksen suunnittelussa, jotta saisit parhaan suorituskyvyn uusista JBL-kaiuttimistasi.

HUOMIO: Uudet kaiuttimet vaativat jonkin verran käytöä ennenkuin ne soivat parhaalla mahdollisella tavalla. Tasalaatuinen äenentoisto saavutetaan aikaisintaan 8-12 käytöttunnin jälkeen, riippuen käytettävastä musikkityypista ja äenenvoimakkuudesta.

LIITÄNNÄT

TÄRKEÄ: Kun liität tai irrotat kaiutinjohtoja vahvistimesta, vahvistin tulee ehdottomasti olla pois pälä. Liitätojen tekeminen vahvistimen ollessa paällä voi vahingoittaa kaiuttimiavakavasti ja mitäö niiden takuun. Vahvistimen täytyy olla myös pois pälä t kun liität tai irrotat linjatasoisia valikaapeleita laitteistostasi.

1 mm² (18 AWG) eristetty kaiutinkaapeli on minimikokainen poikkipinta-alaltaan, jos kaapeleiden pituus on 5 metriä. Jos kaapelit ovat pidempiä, tulee käyttaa poikkipinta-alaltaan suurempia kaapeleita.

Kaiutin- ja välikaapelit ovat tärkeä osa
aanentoistojarjestelmää. Jos käytetän laadukasta,
tasapainoisesti valittua laitteistoa, kaiutin- ja välikaapelit
voivat vaikuttaa havaittuun aenenlaatuun huomattavasti.
Kaiutin- ja välikaapeleiden huolellinen valinta voi lisātā tai
poistaa tiettyjä kokonaisäänenvärin liittyviä yksityiskohtia.
Lisaksi erilaisilla kaapeleilla voi olla dramaattinen vaikutus
kuuntelijan havaitsemaan dynamiikkaan.

JBL-jällenmyyjälläsi on kokemusta ja tietoa, jonka perusteella voit valita parhaat kaiutin- ja valikaapelit laitteistosi tāydennykseksi.

Kaiutinliittannat tehdäan kaiuttimen takana sijaitseviin kaiutinliittimiin. Nämä kaiutinliittannat mahdollistavat useita eri liitantätapoja. Yksinkertaisin liitanta tehdäan kuorittua kaiutinkaapelia käyttaen. Täloin kaiutinjohdon paat kuoritaan paljaaksi noin 8 - 10 mm matkalta ja työnnetäan kaiutinliitinten aukkoihin. Kaiutinliittimen ruuvi voidaan nyt kirstää tiukaksi, ja kaikki ylimääräinen, kaiutinliittimen ulkopuolelle jävä paljas johto poistaa oikosulkujen välttamiseksi.

Hyvin helppo liitantätapa on käyttaa kaiutinkaapeleissa 4 mm:n banaanillittimä, jotka liitetaän kaiutinllittimiin. Muista kuitenkin, etta yhtaaikaisten liitantojen maärä tulee pitää minimissä ja etta jokaisen liitannän tulisi olla mahdollisimman tiukka.

Samasta syystä suosittelemme käytämaaan
kaiutinkaapeleissa haarukkaliittimä, jotka on
ammattitaitoisesti kytketty käytettävaan kaiutinkaapelin.
Haarukkaliittimet saavat aikaan parhaan kontaktin
kaepelin ja kaiutinlittimen välillä, minimoiden liitännän
aiheuttaman ylimääräisen resistanssin, joka voi heikentäa
kaiutinten äenenlaatua.

On erittäin tärkeä, etta molemmat stereojärkestelmän kaiuttimet ovat samanvaiheiset verrattuna sisäantulevaan signaaliin. JBL XTI-sarjan kaiuttimet on suunniteltu antamaan positivinen pulssi, kun positivinen signaali tulee punaiseksi merkittyyn kaiutinliittimeen. Jos kahden kaiuttimen kaiutinkartiot eivāt liiku samaan suuntaan sisäantulevan signaalin tahdissa, stereokuva heikkenee huomattavasti ja matalat bassoänet katoavat. Suosittelemme kokeilemaan kaiutinten absoluuttista vaihetta, koska äanitykset, ohjelmalähteet tai paätevahvistimet voivat käantää signaalin absoluuttisen vaiheen. "Oikea" asetus on se, joka antaa parhaat äänenlaadulliset tulokset. Absoluuttista vaihetta kokeillessasi muista käantää yhtäikaa sekä vasemman etta oikean kaiuttimen liitännät, jotta kaiuttimien keskinäinen vaihe ei muutu.

TUPLAJOHDOTUS

JBL XTI-sarjan kaiuttimet voidaan liittä vahvistimeen
käytämäla kahta kaiutinkaapelia kaiutinta kohti.
Tupljohdotus tarjoaa monia mahdlosuksia ja hyötyjä.
Kaiutinjärestelmän sisäiset jakosuotimet on sähköisesti erotetu tosisstaan bassoalueen ja keski-/diskanttialueen valiltä. Ulkoiset siltausliittimet yhdistävätamonga kaksi jakosuotimen osaa toisiinsa yhtä kaiutinkaapelia
käytettaessä. Kaiuttimet toimitetaan tehtaalta
silausliittimet paikoilleen asennettuna. Poistamalla namä liittimet kaksi kaiutinkaapelia voidaan liittäsuoraan erillisten jakosuodinten omiin liittimiin, kuten naytetaän kuvassa 1. Käytettvät kapelit voivat olla samanlaisia molemmille taajuusalueille. Tupljohdotuksen hyötyä ovat mm. se, etta kaepelin sahköiset vaikutukset signaalin (resistanssi, induktansi jne.) vahenevat ja etta matalien ja korkeiden äanten keskeismodulaatio signaalin kukiessa kaiutinkaapelissa valttetään.

HUOMIO: Älä koskaan yhdistä kaiutttimeen kahta vahvistinta, ennenkuin olet postanut siltausliittimet. Kaiuttimien kayttäminen kahdella vahvistimella ilman siltausliitinten poistamista voi vahingoittaa vahvistimia ja kaiuttimia sekä mitäöi takuun.

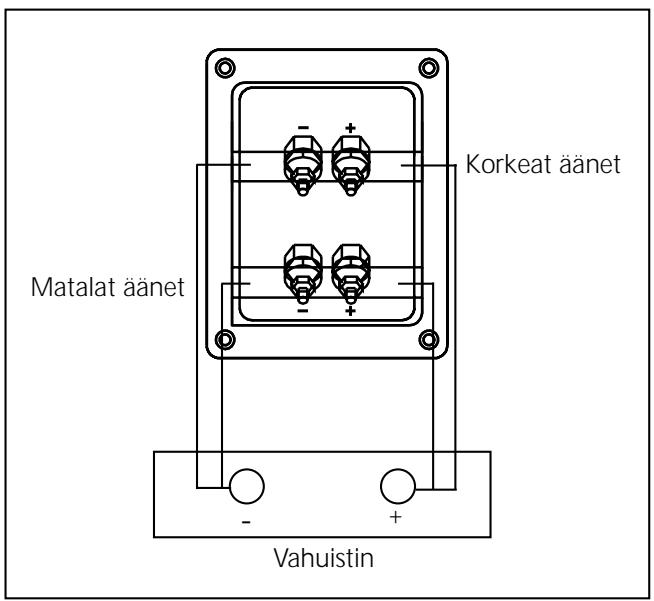

Kuvassa. 1: XTi kaiutinliiantä

VAHVISTINTEHOSUOSITUKSIA

JBL XTI-sarjan kaiuttimetkestävät huomattavasti korkeampia hetkellisia tehoja, kuin yksittäiselle kaiuttimelle ilmoitettu jatuva tehonkesto. Jatkuvan tehonkeston arvot perustuvat 8 tuntia kestä Vallekuormitustestille, jossa käytetaan laajakaistaista kohinaa, jonka tehojakauma on musikkisignaalin kaltainen. JBL XTI-kaiuttimien nelinkertainen hetkellisten tehojen kesto verrattuna jatuvaan tehonkestoon ilmaisee kaiuttimien hyvän valmiuden toistaa voimakkaita transientteja.

Vahvistinten tehoilmoitukset ovat suuntaa-antavia tietoja siita, kuinka lujaa järestelmä soi ilman sāroä.
Vahvistinteho mitataan yleensā tasavoimakkuksisella testisignaalilla ja joskus myös dynaamisilla testisignaaleilla resistiiviseen kaiutinkuormaan. Valitettavasti yksikaänn naista mittauksista ei voi kertoa tasmällisesti kuinka lujaa järestelmä soi tietyssa kuunteluhuoneessa. Naista syista vahvistin tulisi valita vasta huolellisen kuuntelutestin jälkeen. Jos pystyt saavuttamaan tarpeillisen kuunteluvoimakkuuden ilman sāroä, vahvistin on riittävan sehokas, oli sen ilmoitettu teho mikā Tahansa.

Sulakkeita tai minkäänlaisia kytkimiä ei tulisi käyttaa kaiuttimen ja vahvistimen valillä. Kaikki tällaiset laitteet heikentävat aänenlaatua huomattavasti, eivätkä valttamatta suojaa kaiuttimia rikkoutumiselta. Paras keino turvalliseen kuonteluun on käyttaa riittävän tehokasta vahvistinta, jotta valtytäan särölta myös lujaa kuunneltaessa.

PIKIT

JBL XTI-sarjan kaiuttimin voidaan kiinnittä pikit parhaan mahdollisen lattiakontaktin saavuttamiseksi. Kaiuttimen jokaisessa nurkassa on kierteell' varustetu aukko, johon piikki kiinniteta'an. Kun kiinnitat piikkejaiuttimeen tarkasta, etta jokainen pikki otta tukevasti kiinni lattiaan ennenkuin kiristat piikit paikoilleen tahan tarkoitukseen tehyill' muttereilla.

YLEINEN HUOLENPITO

JBL XTI-sarjan kaiuttimet on valmistetu materiaaleista, jotka sailyttavat viimeistelynsa vuosien ajan. Silloin talloin tehtava puhistus puhtaalla, nukkaantumattomalla ja pehmeallä liinalla auttaa sailytämän pintaviimeistelyn alkuperäisen kauneuden. Käytä ammoniakkia sisälätamätontä ikkunanpesuainetta poistaaksesi likatahroja tai sormenjälkia. Ruiskuta pieni märä puhistusainetta liinalle ja pyyhi pinta varovaisesti. Älä koskaan käytä hiovia puhistusaineita tai voimakkaita kemikaaleja kaiutinkotelon puhistamiseen. Jos

kaiuttimeen on tullut syvia naarmuja tai muita pintavaurioita, ota yhteyttä ammattitaitoiseen huonekalujen korjauslikkeeseen.

ETURITILÄ

Eturilä pysyy paikoillaan sen nurkissa olevilla
kiinnitystapeilla. Poistaaksesi rtilän, tartu yhtäaikaisesti
kiinna kahteen kulmaan ja vedä rtiläa suoraan poispäin
kaiuttimesta. Asentaaksesi rtilän takaisin, kohdista
kiinnitystapit vastakappaleisiinsa ja paina varovasti,
kunnes rtilä on kaiuttimen pinnan tasolla. Vaikka eturilä
on suunnitelu vaikuttamaan äeneen mahdollisimman
vahän, korkeiden taajuuksen toisto ja stereokuva
paranevat rtilän poistamalla. Jos eturilään keräantyy
polyä, se voidaan puhdistaa polyharjalla tai imurilla.

HUOLTO

JBL-kaiuttimet on suunniteltu toimimaan ongelmittavuosien ajan. Kaiutin ei tarvitse märäaikaishuoltoa. Josepäilet ongelmaa kaiuttimen toiminnassa, tarkista ensinettä kaikki kytkennät on tehty asianmukaisesti. Jos vika onvain toisessa kaiuttimessa, vaihda kaiutinkaapelit (oikea javasen) toisinpän joko vahvistimessa tai kaiuttimissa. Josvika pysyy samassa kaiuttimessa, ko. kaiuttimessa onvikaa. Jos vika vaihtuu toiseen kaiutttimeen, tarkasta muutlaitteet sekä kaiutin- ja valikaapelit.

Kun tarvitset huoltoa kaiuttimellesi, ota yhteyttä paikalliseen JBL-jalleenmyyjääsi tai maahantuojaan:

Harman Consumer Finland,

Köysikuja 1, 01640 VANTAA,

puh. 09-8553 400, fax [phone].
