Produkttype	Passiv subwoofer
Mærke	JBL
Model	XTI SUB 300
Anbefalet afstand fra vægge	Mindst 75 cm fra bagvæggen, 75 cm til 1 m fra sidevæggene
Lytteposition	Ligesidet trekant i forhold til lyttepositionen
Anbefalet kabeltværsnit	1 mm² minimum for afstande <5 m, større tværsnit for længere afstande
Forbindelsestype	Højttalerterminaler med bi-wiring muligheder
Bi-wiring	Muligt ved at fjerne broklemmerne
Spidser	Ja, medfølger til mekanisk afkobling
Aftageligt gitter	Ja, holdes på plads med taps
Vedligeholdelse	Støvafrensning med tør, blød klud; pletter: ikke-ammoniakholdigt glasrens på klud
Indkøring	8 til 12 timers drift for maksimal effektivitet
Beklædningsmateriale	Luksuriøse materialer (ikke specificeret)
Beskyttelse	Ingen sikring eller afbryder mellem forstærker og højttalere
Garanti	Ikke specificeret

Ofte stillede spørgsmål - XTI SUB 300 JBL

Hvordan placerer jeg min XTI SUB 300 subwoofer for bedst lydkvalitet?

For optimal lydkvalitet skal du placere din subwoofer, så den danner en ligesidet trekant med din lytteposition. Hold den mindst 75 cm fra bagvæggen og 75 cm til 1 m fra sidevæggene. En autoriseret JBL-forhandler kan hjælpe dig med at finjustere placeringen.

Hvad er minimumsafstanden mellem subwooferen og væggene?

Det anbefales at holde mindst 75 cm bag subwooferen og 75 cm til 1 m på siderne. Dette forhindrer uønskede refleksioner og optimerer basresponsen.

Hvordan tilslutter jeg min subwoofer til forstærkeren?

Før tilslutning skal du sikre dig, at forstærkeren er slukket. Brug højttalerkabler på mindst 1 mm² til afstande under 5 meter. Tilslut de afisolerede ledninger (8-10 mm) til terminalerne med korrekt polaritet (rød terminal til positiv). Undgå løse tråde, der kan forårsage kortslutning.

Hvad er bi-wiring, og hvordan implementeres det?

Bi-wiring indebærer at forbinde forstærkeren til hver sektion af det interne filter (bas og mellemhøj) med separate kabler. For at gøre dette skal du fjerne de originale broklemmer mellem terminalerne. Brug fire ledere (to par): et par til bas, et til mellemhøj. Dette reducerer interferens og forbedrer lydklarheden. Slut aldrig to forstærkere til uden at fjerne broklemmerne.

Hvordan justerer jeg spidserne på min subwoofer?

Spidserne skrues i gevindene i de fire hjørner af bunden. Juster hver spids, så den er i fast kontakt med gulvet, og spænd derefter låsemøtrikkerne. Dette sikrer god mekanisk afkobling og optimal stabilitet.

Hvordan vedligeholder jeg gitteret og beklædningen på subwooferen?

Til gitteret børstes det forsigtigt eller brug en støvsuger. Til beklædningen afstøves med en blød, tør klud. Ved pletter skal du bruge ikke-ammoniakholdigt glasrens sprayet på kluden og gnid forsigtigt. Brug aldrig opløsningsmidler eller slibende midler.

Hvorfor lyder mine højttalere som om de er ude af fase?

En polaritetsomvending mellem højttalerne kan forårsage tab af stereobillede og reduceret bas. Kontrollér, at røde terminaler er forbundet til forstærkerens positive pol. For at teste skal du vende kablerne på den ene højttaler og lytte: hvis bassen bliver stærkere, var højttalerne ude af fase. Ret fejlen ved at vende begge højttalere samtidigt.

Hvad gør jeg, hvis en højttaler holder op med at virke?

Start med at kontrollere hele kablingen. Skift kabler mellem højttalerne: Hvis problemet følger kablet, er det defekt; hvis det bliver på samme højttaler, er problemet internt. Kontakt i så fald din autoriserede JBL-forhandler. Returnér aldrig et produkt uden forudgående tilladelse.

Kan jeg bruge et kabel med et tværsnit mindre end 1 mm²?

Til afstande under 5 meter er et tværsnit på 1 mm² det anbefalede minimum. Et mindre tværsnit vil øge modstanden og kan forringe lydkvaliteten, især i bassen. Til længere afstande skal du bruge et større tværsnit for at undgå tab.

Hvor lang tid tager det at køre min subwoofer ind?

Nye højttalere kræver en indkøringsperiode på 8 til 12 timers drift for at opnå maksimal effektivitet. I denne periode skal du spille varieret musik ved moderat lydstyrke for at lade ophængene slappe af.

BRUGSANVISNING XTI SUB 300 JBL

JBL's händværkere har arbejdet seriøst med lydgengivel-senssvare kunst i mere end to generationer - signal og kilde, træ og stof, encheder og akustik - hele vejen rundt.

JBL højttalere er præcisionsinstrumenter, fremstillet og samlet på omhyggeligt at en schweizisk urmager ville��e stolt. JBL encheder og elektronik tilbyder det som inkarnerede musikelskere kender som " Den uforignelige JBL Sound."

Ved at ffolgeijkevejlednings enkle anvisninger, kan du sikre dig mange ars fremragende lydoplevelser.

Emballagen bør opbevares til eventuel fremtidig brug, i tilfælde af flytning eller behov for service.

PLACERING

Dine JBL XTi højttalere yder deres bedste i de feste rum, hvis de opstilles sá de danner en ligesidet trekant med lytteren som det tredie punkt. Omhyggelig opsætning lønner sig. Vi anbefaler placering borte fra side- og bagvæg med mindst 75 cm afstand til bagvæg og 75 – 100 cm afstand til sidevæg.

Din autorisere de JBL forhandler kan bistå ved opsætning, sä du fär det bedste fra dine JBL højttalere.

NB: Nye højttalere skal "spilles til" inden de yder deres bedste. Lyden vil��e optimal after 8 - 12 timers brug, afhængig af musikken og af lydtrykke.

TILSLUTNING

VIGTIGT: Inden kabler mellem højttalere og forstærker til-sluttes eller fjernes, skal forstærken ære slukket, ellers er der risiko for hjottalerskader som ikke dækkes af garantien. Forstærken bør øgså slukkes før signalkabler tilsluttes eller fjernes.

Højttalerkabel og signalkabler er vigtige elementer i et lydanlæg. Nár de andere componenter er på et passende kvalitetsniveau, kan kablerne gøre et stort bidrag til det endelige resultat. Omhu ved valg af kabler kan øgså kom pensere for uheldige tendenser andre steder i anlagget. Desuden kan kabelvalget have stor betydning for lytterens oplevelse af dynamiske kontraster.

Din JBL forhandler kan anbefale kabler der passer til dit anlaeg.

Højttalerkabel tilsluttes terminalerne bag på hjottalerne.
Tilslutning kan ske på forskellige@mær.

Enkelst er den direkte tilslutning af afisolerede kabelender. Man fjerner ca. 1 cm af isoleringsmaterialiet ved kabelenden og fær den bare ledning gennem hullet i terminalen. Skruen strammes godt til. Der mA ikkeÆre lõse tråde som kan skabe kortslutning.

4 mm bananstik er en praktisk forbindelsesmetode, men husk at der skal helst�� sàmatterlovergange som muligt og alle forbindelser skal strammes forsvarligt til.

Af samme ársag anbefaler vi brug af spadestik korrekt monteret på kablet. Spadestik giver den bedste forbindelsemellem kabel og højttaler med minimal kontaktmodstand, sä signalet ikke forringes.

Det er vigtigt at begge højttalere har samme polaritet i forhold til indgangssignalet. De skal spille "i fase." JBL XTi hjættalere gengiver en positiv puls nár de modtager et positivt signal.

Hvis enchedernes membraner på højttalerparret ikke bevæger sig i samme retning ved en given spænding på indgangen, giver det et udflydende stereobillede og ringere dybbas.

Vi anbefaler at man ekexperimenterer med højttalerpolariteten, fordi indspilninger, lydkilder aller effektforstærkere kan vende signalets polaritet. Den "korrekte" forbindelse er den som giver det bedste hørbare risultat. Hvis polariteten skal vendes, skal det ske på begge højttalere.

BI-WIRING

JBL XTi højttalere har to sæt terminaler som kan forbindest til forstærken ved to sæt kabler. Det kaldes bi-wiring og giver flere muligheder og fordele.

XTi højttalernes højfrekvens og lavfrekvens delegfiltersek-tioner er adskilte. Ved normal tilslutning med eet sæt kab-ler, skal de udvendige bjølser forbinde de to sekctioner. Ved bi-wiring fjernes bjølnerne, og man laver direkte tilslutning til filtres to sekctioner med to sæt kabler som vist i figur 1. Man kan bruge samme kabeltype til diskant/mellemtone og til bassen. Ved bi-wiring reduceres kablets modstand og induktans og intermodulation mellem Höhe og lave fre-kvenser undgåes.

ADVARSEL: Ved bi-amping, SKAL bojlerne fjernes inden man tilslutter to forstærkerkanaler til samme hojttaler. Brug af to forstærkerkanaler med bojlerne monteret kan forarssage forstærkerskader der ikke daekkes af garanti.

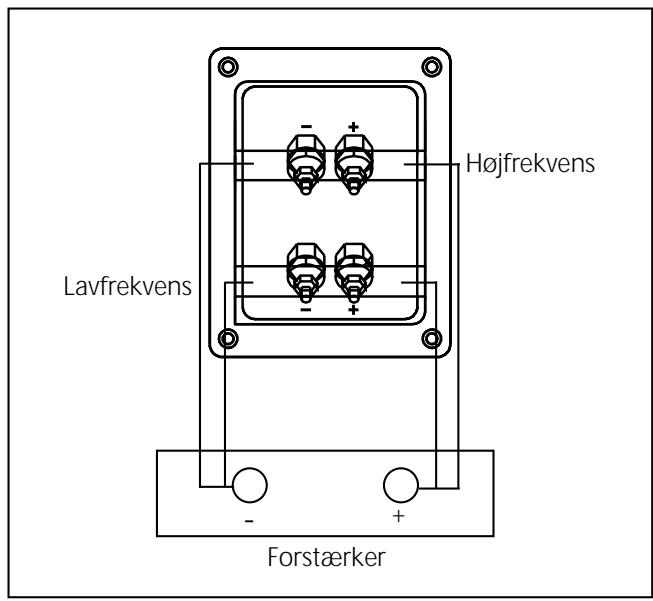

Fig. 1: XTi tilstnutting

FORSTÆRKEREFFEKT ANBEFALINGER

JBL XTi højttalere kan kortvarigt handtere spidseffekter der langt overstiger de opgivne tal for vedvarende effekt.

De vedvarende effektopgivelser er mål't ved 8 timers test med bredbändsstøj som simulerer effektforderlingen i typisk musik. En spidseffekt på ca. 4 gange den vedvarende effekt siger noget om XTi højttalernes evne til at klare transienter med spidsniveauer langt over gennemsnitsniveau.

Forstærkereffekten er blot en lös angivelse af hvor hij anlaegget kan splice.uden forvraengning. Forstærkereffekt males normalt med statiske testsignaler og maske en sjael den gang med dynamiske signaler i rent ohm'ske belastninger. Desværre siger ingen af mælemetoderne noget endegyldigt om hvor hij anlaegget kan splice i et givet rum.

Derfor bør forstærkervalget baseres på egne lytleindtryk.
Hvis forstærken kan spille højt nok.uden at forvrange,
så har den effekt nok, uanset hvad tallene sider.

Sikringer og lignende bør ikke monteres mellem forstær ker og højttaler. Sádanne componenter forringer lydgen-givelsen og yder ikke tilstrækkelig beskyttelse mod højttalerskader. Din bedste sikkerhed er at anvende en forstær ker med rigelig effekt til at klare det ønskede lydtryk.

SPIKES

Spikes kan monteres under JBL XTi gulvhøjttalerne for den bedste mekaniske kontakt til underlaget. Ved hvert hjørne i hjøttalerens bundplade vindes et gevindhul der passer til de medleverede spikes. Ved montering, sorg for at hvr spike har god kontakt til gulvet inden møtrikken på spike'n strammes til.

VEDLIGEHOLDELS

JBL XTi højttalerne er skabt til at bevare deres flotte finish i mange År. Lejighedsvis rengøring med en ren, blød klud er nok til at bevare deres oprindelige skønhed. Man bør kun støve dem af med en fnug-fri klud. Fingeraftryk og pletter kan fjernes med et vinduesrensemiddel.uden ammoniak. Kom lidd af midlet på en fnug-fri bomulsklud ogrens højttaleren skånsomt. Brug aldrigprodukter med slibemiddel eller stærke kemikalier. Ved dybe ridser uller eigentlige skader,kontakt et kvalificeret møbelværkedsted.

FRONTRAMMEN

Frontrammen trykkes forsigtigt på plads i de fire huller i højttalerens front. Rammen fjernes ved at trække forsigtigt i to hjørner ad gangen. Frontrammen er skabt til atvare sä akustisk gennemsigtig som muligt, men dehøj frekvenser og stereoperspektivet er bedst utden frontram-men.

Stov på frontstoffe fjernes med en rensebørste eller stov-suger.

SERVICE

JBL højttalere er skabt til at holde til mange ørs brug uten problemer. Hvis man oplever problemer, bør man først kontrollere at alle tilslutninger er korrekte. Hvis et problem opstår i kun een kanal, prøv at bytte kablerne mullem venstre og hjre højttalerne (kun ved højttalerne, ikke ved forstærken). Hvis problemet stadig er i samme kanal, ligger fejlen i hjottaleren. Hvis fejlen nu er flyttet til modsat kanal, ligger ørsagen et andet sted i anlageget.

Produkter mä ikke returneres til JBL.udedforudgaende aftale. Henvendelse sker til:
