Merkki	JBL
Malli	Club WS1200
Tuotetyyppi	Auton subwoofer
Nimellisteho (RMS)	250 W
Taajuusvaste	27 Hz - 175 Hz
Impedanssi	2 tai 4 ohmia (valittavissa SSI-kytkimellä)
Puhekäämin halkaisija	50 mm (2")
Asennussyvyys	83 mm (3-5/16")
Ulkohalkaisija	310 mm (12-1/4")
Asennusreiän halkaisija	282 mm (11-1/8")
Suositeltu kotelotyyppi	Suljettu, venttiilitetty, kaistavälipäinen
Asennus	Kotelon ulko- tai sisäpuoli (vaahtotiivisteellä)
Liitäntä	Pikaliittimet tai juotos; suositeltu johtimen poikkipinta-ala 2,08 mm² - 8,37 mm²
Virtalähde	Auton 12 V akku (ulkoisen vahvistimen kautta)
Huolto ja puhdistus	Puhdista kuivalla liinalla; vältä hankaavia tuotteita
Turvallisuus	Älä kuuntele kovalla äänellä ajaessasi; sammuta vahvistin ennen impedanssin muuttamista
Varaosat ja korjattavuus	Ota yhteyttä JBL:n valtuutettuun asentajaan; korjaus ammattilaisen toimesta
Yleistä tietoa	Sarjanumero vaaditaan takuuta varten; erittäin matala muotoilu; vain mobiilikäyttöön

Usein kysytyt kysymykset - Club WS1200 JBL

Mikä on JBL Club WS1200:n RMS-teho?

Nimellisteho (RMS) on 250 W.

Mikä on subwooferin taajuusvaste?

Taajuusvaste ulottuu 27 Hz - 175 Hz.

Miten subwooferin impedanssi säädetään?

Käytä Selectable Smart Impedance (SSI) -kytkintä valitaksesi 2 tai 4 ohmia. Varmista, että vahvistin on sammutettu ennen asennon vaihtamista.

Minkä tyyppiset kotelot ovat yhteensopivia?

Subwoofer on suunniteltu toimimaan suljetuissa, venttiilitetyissä tai kaistavälipäisissä koteloissa. Katso suositellut tilavuudet teknisestä tiedotteesta.

Mitkä ovat asennusmitat?

Asennussyvyys: 83 mm, ulkohalkaisija: 310 mm, asennusreiän halkaisija: 282 mm.

Voinko asentaa subwooferin kotelon ulko- tai sisäpuolelle?

Kyllä, asennus voidaan tehdä ulko- tai sisäpuolelle. Käytä aina mukana toimitettua vaahtotiivistettä tiiviyden varmistamiseksi.

Mitä johtimen poikkipinta-alaa käytetään liitäntään?

Suositeltu poikkipinta-ala on 2,08 mm² - 8,37 mm² pituuden mukaan. Yli 2 metrin pituuksilla suosi suurempaa poikkipinta-alaa.

Miten subwoofer puhdistetaan?

Puhdista kuivalla ja hankaamattomalla liinalla. Vältä kemikaaleja.

Mitä riskejä kovalla äänellä kuuntelusta on?

Pitkäaikainen kovaääninen kuuntelu voi vahingoittaa kuuloasi ja heikentää kykyäsi kuulla liikennettä. JBL suosittelee kohtuullisia äänitasoja.

Mistä löydän takuutiedot?

Takuu edellyttää voimassa olevaa sarjanumeroa. Säilytä kuitti ja tämä ohje tulevia viittauksia varten.

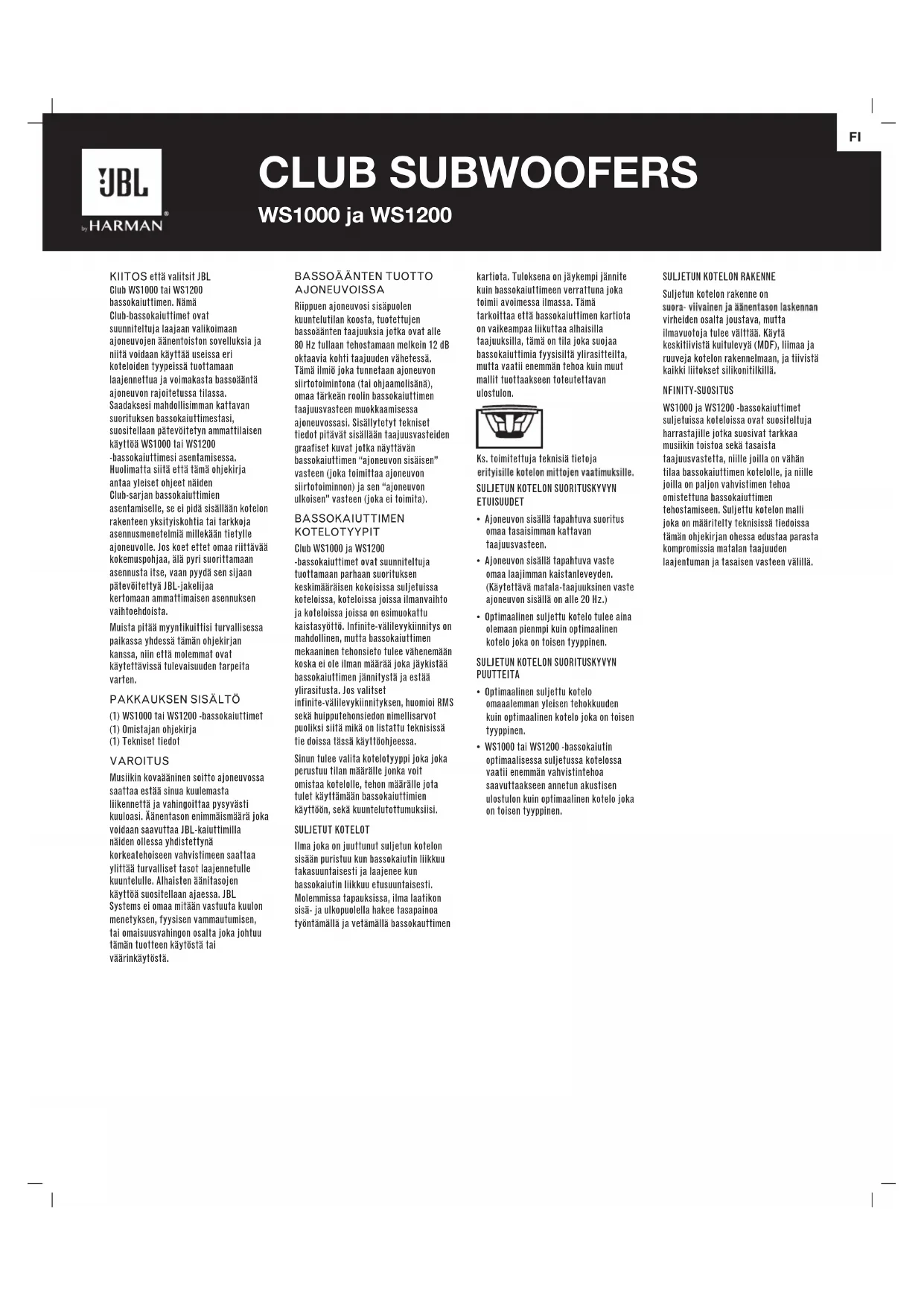

KÄYTTÖOHJE Club WS1200 JBL

suunnitelfuja laajaan valikoimaan

ajoneuvojen aenentoisto n sovelluksia ja

niita voidaan kayttaa useissa eri

kofeloiden tyypeissu fuottamaan

laajennettua ja voimakasta bassoänta

ajoneuvon rajoitefussa tilassa.

Saadaksesi mahdollisimman kattavan

suorituksen bassokaiuttimestasi,

suositellaan patevoitetyn ammattilaisen

kaytfoa WS1000 tai WS1200

Huolimatta siita etta tama ohjekirja

antaayleisetohjeetnaiden

Club-sarjan bassokaiuttimien

asentamiselle, se ei pidà sisallän kotelon

rakenteen yksityiskohtia tai tarkkoja

asennusmenetelmia millekaan tietyle

ajoneuvolle, Jos koet ettet omaa riittavaa

kokemusponjaa, ia pyr suorittamaan

asennutta Irshe, van paydu saen sipatevietytja JBL-jakelija

kertomaan ammatimaisen asennuksen

vaihtoehdoista.

Muista pitaa myntikuittisi turvallissessa

paikassa yhdessatamohjekirjan

kanssa, niin etta molemmat ovat

kaytettavissa tulevausuden tarpeita

varten.

PAKKAUKEN SISALTO

(1) WS1000 tai WS1200 -bassokaiuttimet

(1)Omistajanohjekirja

(1) Tekniset tiedot

VAROITUS

Musikin kovaäinen soitto ajoneuvossa

saattaa esta sinua kuulemasta

liikennettä ja vahingoittaa pysyvästi

kuuloasi. Aanentason enimmaismaarjoka

voidaan saavuttaa JBL-kaiuttilla

naiden ollessa yhdistetfyna

korkeatehoiseen vahvistimeen saattaa

yllittä turvalliset fasot laajennetulle

kuuntelulle. Alhaisten aanitasojen

kaytoa suositellaan ajaessa.JBL

Systems el omaa mita'an vastuuta Kuulon

menetyksen, fyysisen vammautumisen,

tai omaisuysahingon osalta joka johtuu

tāmān tuolteen kaylósṭa tai

vaärinkäytösta.

BASSOAANTENTUOTTO AJONEUVOISSA

Riippuen ajoneuvosi sisapuolen

kuuntelutilan koosta, tuotettuken

bassoaantentaajuuksia jotka ovat alle

80 Hz tullaan tehostamaan melkein 12 dB

oktaavia kohti taajuuden vahetessa.

Tama ilmio joka funnetaan ajoneuvor

siirtotoimintona (tai ohjaamolisana),

omaa Tarkean roolin bassokaiuttimen

tajuusvasteen muokkaamisessa

ajoneuvossasi. Sisallyfetyt tekniset

Tiedol pitaval sisallan Tajuusvasteiden

graftiset Kuvat Jotka nayitavan

bassokaluftimen "ajoneuvon sisalien"

vasteen (joka tomitttaa ajoneuvon

sllrtoimnonna jaaen"ajoneuvon

Ulkolsen" vasteen (joka et to)

BASSOKAIUTTIMEN

KOTELOTYYPIT

Club WS1000 Ja WS1200

-bassokaiuttimet ovat suunnitelfuja

tuottamaan parhaan suorituksen

keskimäräisen kokoisissa suljetuissa

koteloissa, koteloissa joissa ilmanvaiahto

ja koteloissa joissa on esimuokattu

kaistasyott. Infinite-valilevkyiinnityson

mahdollinen, mutta bassokaiuttimer

mekaaninen tehonsieto tulee vahenemaan

Koska ei ole ilman maaraa joka jayki

bassokaiuftimen jannitystja estaa

yirasitusa. Jos valitset

infinite-valilevkyiinnityksen,huomioi RMS

sekā huipputehonsiedon nimellisarvot

puoliki siita mika on listattu teknisissa

tie doissa tassa kaytfoohjeessa.

Sinun tulee valita kotelotyyppi joka joka

perustu tilan märallejonka voit

omistaa kotelle, tehon märälle jota

fulef kayffamaan bassokaiuttimien

kaytoon, sekakuunelufotumuksiisi.

SULJETUT KOTELOT

Ilma joka on juuttunut suljetun kotelon

sisaan puristuu kun bassokaiutn llikkuu

takasuuntaisesti ja laajenee kun

bassokaiutinlikkuu etusuntaisesti.

Molemmissa tapauksissa, ilma laatikon

sisä- jaulkopuolella hakee tasapainoa

tyontamalla ja vetamalla bassokauttimen

kartiota. Tuloksaena onjaykempi jannite

kuin bassokaiuttimeen verrattuna joka

toimii avoimessa ilmassa. Tama

tarkoittaa ett a bassokaiuttimen kartiota

on valkeampaa liikuttaa alhaisilla

taajuksilla, tam on tila joka suojaa

bassokaiuttimia fyasisiltaylirasitteila,

mutta vaatii enemman tehoa kuin r

mallit fuottaakseen toteutettavan

ulostulon.

Ks. toimitetuja teknisia tietoja

erityisille kotelon mittojen vaatimuksille.

SULJETUN KOTELON SUORITUSKYVYN

ETUISUUDET

• Ajoneuvon sisallā tapahtuva suoritus

omaa tasaisimman kattavan

tajuusvasteen.

• Ajoneuvon sisallā tapahtuva vaste

omaa laajimman kaistanleyeyden.

(Kaytettä matala-taajuksinen vaste

ajonevon sisall on alle 20Hz

Optimaalinen suljetti kotelo tulee aina

olemaan plenmpi kuin optimaalinen

kotelo joka on toisen typpinen.

SULJETUN KOTELON SUORITUSKYVYN

PUUTTEITA

Optimaalinenujettukotelo

omaaalemman yleisen tehokkuuder

kuin optimaalinen kotelo joka on toisen

tyyppinen

optimaalisseasuljetusskotelessa

vaatii enemmian vahvistintehoa

saavuttaakseen annetun akustisen

ulostulon kuin optimaalinen kotelo joka

on toisen typpinen.

SULJETUN KOTELON RAKENNE

Suljetun kotelon rakenne on

suora- viivainen ja aanentason laskennan

virheiden osalta joustava, mutta

ilmavuotoja tulee valttä. Käytä

ruuveja kotelon rakennelmaan, ja tiivista

kaikki liitokset silikonitilkilla.

NFINITY-SUOSITUS

WS1000 ja WS1200 -bassokaluttimet

suljetuissa koteloissa ovat suositteltuja

harrastajille jotka suosivat tarkkaa

musikin toistoa sekā tasaista

tajuusvastetta, niile joilla on vahan

tilaa bassokaiuttimen kotelolle, ja niille

joilla on paljon vahvistimen tehoa

tehostamiseen. Suljettu kotelon malli

Joka on märitetly feknissä tiedoissa

tāmān ohjekirjan ohessa edustaa parasta

kompromissia matalan taajuuden

laajentuman ja tasaisen vasteen valillä.

by HARMAN

CLUB SUBWOOFERS

WS1000 ja WS1200

KOTELOT AUKOLLA

Kotelo aukolla toimii kuten suljettu
kotelo taajuksila jotka ovat sen
viritetyn (resonansinn) taajuuden
ylapuolella. Resonansissica (joka
mairifellān aukola), aukko tuottaa
suurimman osan änestä - bassokaiuttim
men kartio on melkein likkumaton ilman
varhdellesse aukon sisapuolella. Tama
mahdollstaas suuremman mekaanisen
tehonsiedon resonanstin tasolla ja sen
ylapuolella, mutta vahennetyn
mekaanisen tehonsiedon resonansnin
alapuolella. Koska bassokaiuttim Kartio
ja aänikääm ievat liku paljon
resonansissica, ilmavirta aänikääm lapi
on minimoitu ja termailinen thensieto
vahenee jonkin verran resonansissica.

Kotelot aukolla tuottavat parenman
tehokkuden 40Hz - 60Hz tajuudella,
aenen ulostulon kustannussella
alhasimalla ktaayalla (alle 50Hz )
Infraaaniaaltosudattemen kayttoa
susistellaan aukollisilla koteliila.
Optimaalinen kotelo aukolla Club
sarjan hassokaiuttilmie on suurempi kuin
optimaalinen suljettu kotelo.

Ks. toimitettuja teknijsi tieloja erityisile kotelon mittojen vaatmuksille.

AUKOLLISTEN KOTELOIDEN SUORITUSKYYVN ETUISUKSIA

Optimaalinen auokollinen kotelo omaa suurremman tehkkuuden ja korkeamman ulostulon 40 Hz - 60 Hz taajuuksilla kuin optimaalinen suljetti kotelo.
Optimaalinen aukollinen koteelo toimittaa korkeamman bassen tuntemuksen kuin optimaalinen sujelftu koteelo.
- WS1000 tai WS1200 -bassokaiutin optimaisessa aukolissessa kaiuttimessa vaatil vahemmä tehoa savatuaktaeen anetun akustisen ulostunol (alas Kotelon resonansin taajuudelle) kui n optimaisessa suljetussa kotelossa.

AUKOLLISEN KOTELON SUORITUSKYVYN KOMPROMISSIT

Vahennetty ulostulo alhaisimmassa oktaayissa (alle 40Hz).
Vahennetty mekaaninen tehonsieto kotelon resonansittaajuuden alapuolella. Vahennetty mekaaninen tehonsieto kotelon resonansittaajuuden alapuolella.
Optimaalainen auokillinen kotelo tulje aina olemaan suurempi kuin optimaalinen suljetti kotelo.

AUKOLLISEN KOTELON RAKENNE

Aukollisen kotelon rakenne on vaikekampi kuin suljetun kotelon rakenne. Kotelon äennuomaktkuuden ja liitannan olluvuuud etmaavat eritysen suhteen bassokaiutten yfysisten ja sahkömeka anisten omianisuuksen kansa, vaftien etta suositetuja kotelon äennuomaktkuuden ja liitannan ominaisuksia noudatetaan tarkasti. Kuten suljettufen rakenteiden kanssa, kayta keskivahvaa kuituleya (MDF), liimaa ja ruuveja kotelon rakenelmaan, ja liivista kaikkii liitokset silikonitilkillä.

JBL-SU0SITUS

WS1000 ja WS1200 -hassokaiuttimia
aukollissisa koteloissa susitellaan
harrastajille jotka suosivat painotetua
basson vastetta, niile joilla on paljon
tilaa hassokaiuttimen kotelolle, ja nille
jotka kayltavat vahisempaa vahvistimen
tehoa hassokaiuttimen tehoslamseen.
Aanenvoimakuuden ja portin ulottuvuuka
sita jotka ovat ilmaistuna sisallytetyissä
teknisissä tiedoissa tulee noudattaa
tarkasti jotta varmistetaan optimainen
suorituskyk.

BAND-PASS (KAISTASYÖTTÖ) - KOTELOT

Band-pass -kotel yhdistavat suljet tai
aukolliset kotelot joka piavat sisallan
bassokaiuttimen aukollisella kammiola
johon bassokaiutin tuottaa aenensä.
Aukollinen kamnio toimii akustisena
mataa-suodatteisen suodattimena joka
vaimentaar korkeita taajuuksa
bassokaiuttimen ulostulossa. Aukollinen
kammio toimii akustisena matala
suodatteisen suodattimena joka
vaimentaar korkeila taajuuksa
bassokaiuttimen ulostulossa. Tämä
korkeiden taajuuksen vaimennus voi
tuottaa erityisen vaikeuden kuilla
vahvistimen ja kajuittem väräristmistä;
josla johtuen et ehka pysty
päätelemään milton baskokaiutin on
vaarassa vahingoittua.

Ks. toimitettuja teknijsla tietoja erityisile kotelon mittojen vaatmuksille.

BAND-PASS -KOTELON SUORITUS ETUSUUKSIA

Optimaalinen band-pass -kotelo toimittaa korkeamman ulostulon rajaotelulla kaisstanleyedella kuin mikaan toisen typpinen optimaalinen kotelo rajaotettu kaisstanleveys kuin minkaan muun tyypin optimaalinen kotelo.

BAND-PASS-KOTELON SUORITUSKYVYN KOMPROMISSIT

• Band-pass -kotelo saavutta korkean suorituskyvyn aanen tarkkuuden kustannukelsa.
  Optimaalinen band-pass -kotelo omaa rajoitetumman kaistanleveysden kuin minkaan muun typpinen optimaalinen kotelo.
  Kotelon matala-suodatteisen suoatfilmen ominaisuudet voi tuottaa vaikeussen kuulla mikali bassokaitun on vaarassa vahingolftua.
  Optimaalinen band-pass -kotelo on yleensa suurempi kuin optimaalinen kotelo aukolla.

BAND-PASS-KOTELON RAKENNE

Band-pass -kotelon rakenne on vaikeampi
kuin aukollisen kotelon rakenne ja kuten
aukollisissa koteloissa, mallin
parametrejä aukolliselle osale tulee
noudattaa tarkasti. (Suljettu omaa
suurremman toleranssinn pientu muotolun
ja rakenteen vailhtuiden osalta.)
Onneksi, on allut monia esivalmistettuja
band-pass -koteloita jotka ovat
suunniteltuja tuottamaan suirimman
mahdollen tutoksen mista takansa
bassokaiuttimesta. Esivalmistettuja
band-pass -koteloita suositellaan
voimakkaasti mikali sinulla on band-pass
-kotelo. Jos valifsetr kotelaa oman
band-pass -kotelosi, kayt akeskilvahya
kuituleyā (MDF), liimaa ja ruuveja
rakentaaksi kotelon ja varmista etta
tiivistat kaikki liittannat silkonitilkillä.

JBL-SUOSITUS

Band-pass -koteloita suositellaan vain harrastajille jotka haluavat korkeita aanenpaineen tasoja (SPL) Ilman aanen tarkkuuden olittuvuuttta. Jos Korkea SPL JA erinomaiselta kuilostava basso ovatavoitteinasi, suositellaan sen sijaan auokollista koteloa.

BASSOKAIUTTIMEN KINNITYS

WS1000 ja WS1200 -bassokaiuttimet voidaan
asentaa kotelon uilkopuolelta tai
sisipuolelta. Kummalla ravalla tahansa
asennatakan bassokaiuttimen, kaytamukana toimitetua
vahtokiinnitystiivistetta varmistamaan
vuotatamon tiivistese bassokaiuttimen
rungon ja kotelon vailila.

BASSOKAIUTTIMEN LIITTÄMINEN

IMPEDANSSIN ASETTAMINEN

Molemmissa WS1000 ja WS1200
-bassokaiutimmessa on ominaisuutena
Selectable Smart ImpedanceTM (SSI)
-kytkin. Tälla ainutlausuisella toiminnolla voit määrää t Bassokaiuuttimen impedansssin joko 2 tai 4 ohmiin kytkinta kääntamälä (katso kuvat oikealla). Tämä mahdollstaay hyödyntämäan bassokaiuuttinen vahvistinta mahdollsimman paljon jokaisse s
tilanteessa.

SSI 2-ohmin asetus lisaa bassokaiuttimen tehoa yli 4 ohmin asetuksen jopa 3 dB

2-ohmin Asetus

4-Ohmin Asetus

vahvistima rilippuen. Suorituskyk on
vastaava kaikissa muissa suhteissa. Jos
kytkelyn vahvistimen nimellistehona on 2
ohmin kaytlo ja sen 2-ohmin nimellistehot
ovat bassokaiuttimen tehonsiedon
ominaisuksia, SSI-kytkimen asetus
2-ohmin tilaan saavuttaa suurimman
tehon.

TÄRKEÄ: Varmista, että bassokaiuttimen
vahvistin on kytketty POIS PÄLTA
-asenloon ennen kuin SSI-kytkintä
aseletaan. Äla vahda kytkintä asentoon
ennek innen bassokaiuttimen vahvistin
toimii. Tämä saattta vahingoittta
kaiutlimia.

VAHVISTIMEN LIITTÄMINEN

Club WS1000 ja WS1200 alkaiutten liittimet oval yhteensopivia pikiakinnityksen (ei sisallyfetyt) tai juoteltuinen liitosten kanssa. johdon paksuus on 14AWG iaa8AWG, riippuen johdon pituudesta vahvistimen ja kaiuttenen vaillila. Paksumpaa johtoa suosittelana yi 6^ (2 m) pituksille.

Lajaempi pääte on positiviven ja kapeampi on negativiven (nakyy myös napojen suojkssissa).

HUOM.: Jos kayt fatu saojaamatonpa paljasta johinta, varmista, ette ole irallisia "+" saikeita jolka koskettavat toislaan. Saikeiden kosketus saattaa aiheutta oikosulun, joka saattaa vaurioittta kaiutinfasi.

TIEDOT

Herkkyys @ 2,83 V/1 m: 89 dB 92 dB

Tajuusvaste 35 Hz - 175 Hz 27 Hz - 175 Hz

Impedanssi: 2 tai 4 ohmia (valittavissa) 2 tai 4 ohmia (valittavissa)

Aänikelanhalkaisija:2"（50mm）2"(50mm)

Klinnityksen syvyys: 3-5/16" (83 mm)

Kokonaishalkaisija: 10-9/16" (268mm)

Loven halkaisija:

3-5/16" (83 mm)

12-1/4" (310mm)

9-1/2" (240mm)

11-1/8" (282mm)

Kelvollinen sarjanumero vaaditaan takuuta varten.

Toimintoja, teknisia ominaisuuksja ja ulkomuotoa voidaan muuttaa ilmoituksetta.

Nama tuotteet ovat suunniteltuja mobillisovelluksille eikai niita ole tarkoitetu liitettavaksi tehonsyottoo.

by HARMAN

CLUB SUBWOOFERS

WS1000 u WS1200

BIAIAGAPIM 3a Bb6op
ca6bydpepa JBL Club
cepns WS1000 nnn WS1200.
C6bydpepbj Club noxdoxet K
shipokomy prady aydnocnctem dny
abTomobmne. OHN MOrT 6blTb
BbIOINHHe b PA3NIuHbIX
KOpynCs, YTO No3BOJAEET
OececneuHTb 3HeprnuHbN I
MoUcHb 6ac B ORApAHueHHOM
npoctpaHCTBe aBTomobnIy. DnIy
NoIpyehn OINTMaJIbHO
pNOv3BOUdTeJIbHOCTMbl
HaCToRteJIbHO peKOMeHcyEM,
YTOsb c6byep WS1000 nnn
WS1200 yctahABINBaI
KBAINuPHIOPAOBANH CneuaNACT.
HecMOTPr Ha To, YTO B 3TOM
pykoBDCTe pnbEbeHb OObuJe
HCTpykUn IO yCTAOHBKe
ca6BydpeOB cepHN Club, B
HEM HET INHOFpMAUIN O
KOHCTpykUn KOPTyCA UNI
noPob6Horo ONOCAHn CnOC6OB
yc7aONbU yCTPOCTB B KOKNPeTHbE
TPAnCpOThbcreDcTB. Ecnbl Bb
HeDCoTAOHTO YBEpeHb I CBOeB
KBaINPhKaun, HeblTaITcBc
yc7aONbITb Ca6Bydpe
camOToTReTbHo. ObpatTECB K
ABTOPI3OBAHHom DYNEpy JBL
dIra NoTIyEHn INHOFpMAUIN O
npoececoHaJIbX bapMaHTax
yc7aONbIK.

XaHnTe YeK Ha NokyIky N 3TO pyKOBoJcTB G HaeJHKOM MeCTe, TOp6b1 K HIM MOKHO 6blIO 6opatNTbCBA JIIOBOI MOMENT.

KOMJIJEKT NOCTABKNI

(1)Ca6bOpew WS100 nnn WS1200 (2)PyKoBcDtro noJIb3ObaTeIa (3)TexHnecckn nacnopt

PENyPENKDEHNE

TpomKoe pOINrpBbAHnE My3bIK B
TpHCNOPTHOM CpeCTBE MOXET
NOMEuATB OBCPnRAHIO 3ByKOB
DOPOXHO TBOJIXeHnA, A taXke
NoBPEDHTB BAU CNyX.
MaKcIMaJIbHra TpOMKOCTb,
KToTOPO MoXHO DoCTHyb PnI
NMOoum DnHAMIKOB JBL B
KOMbHNALM C MOnuHbIM
ycInHeHnEM, MOxET npEBbIaHtB
yPoBeHb 6BeONaCHOrO
npoDfKnTeJIbHO
npocSyUNBaHnI. PnI e3e
peKOMeHdYeTCR cnyuAtb My3bIKy
Ha Hm3KOM yOpBE rPMOKCTN.
JBL Systems He HeceT
OTBeTCTBEHHOCb 3a Notepo
cnyxa, TeNEChIbe NOBpeXJeHnI
nni MatepeNaIbHb Iyep6 B
pe3yNbTaTe npABnHoro nnI
HenpABInbHorO MCNOJIb3OBAHnI
npOdyKa.

BOCINPOIN3BEENHEBAOCOBTPAHCIOPTHOM CPECTBE

B 3aBNCIMOCtN oT pA3Mepa BHTpHHeRIOPOCTPAnCTBa NpOcIyUuBAHN B TPAHCnOpTHOM cpeCTDE, BOCpON3BOdMMbte H3KMe YAcToTb (HMKe 80 t) 6yDy UcINHeHb NOHTn Ha 12 DfOkTaba Pnno NHNKeHHN aCtoTb.3To RaBHeHme, INBecTHoe KAK FyHKnI NepeHOCA B TpaHCnOpTHOM cpeCTBE (INN yCHeHne KaBnH), InpaET BaXHyo PoJIb B FOpMNPOBaHm AMNITYDHO-ACTOTHO H xapaKTepnCTKN CaBbyFepeB ABAeWM TpaHCnOPTHOM cpeCTBE.B nPiOnOeHHOM TeHXNuCeKOM NaCnOpTe npBBeDEhI rpaΦHK mAMNITyDHO-ACTOThbIX xapaKTepnCTNK KOTopBIE NOKa3bBAoiT kak XapaKTepnCTKc Ca6ByFepeRA (B MaunHIne) (KOTOpB bBnREHa FyHKIno nepeHOca B TpaHCnOpTHOM cpeCTBe), TaK i XapaKTepnCTKN Ca6ByFepeRA (BHE MAuHNbI) (KOTOpB He BnREHa Hee).

TINBI KOPNYCOB CAEBYΦEPA

Ca6Bypeb1 WS1000 n WS1200
p3pa6oTahb TaKIM o6pa3OM,
yTObI o6eNeuBaTb
ONTMaJIbHyO
npOnBODiTeHbHOCTb
rePMeTHnHbIX KOpNcax
He6OblxH p3MaPeOB,
BeHTINHpYeMbIX KOpNcax n
3ABQDCHX
NoIOCHO-IPoPnyCkAIOXn KOpNcax.
Bo3MOXHa TAOke YCTaHOBka
6eCKOHeCHoro 3KpAHa, HO
OpbAoTKa MEXaHEnCeKo
MoUHOCh Ca6Byfepeom 6yDeT
ChnKeHa, TaKak He 6yDeT
BO3DyUHOro PTOcTaPAnCTBa,
DOCTaTOHOro, YTObIo
O6eCNeHHBaTb yPyrOCTb KOHYca
Ca6ByFepea n IpeDoTbPaAsTaB
Ype3MeRbH N3HOC.EcnB Bc BCE XOTNTe UCTaHOBnTb
6eCKOHeHbH 3KpAhn, Heo6XoDMHO
YueCTb YPOBHN
CpeDHeKBaDpATmHOH nIKKOBoH
MAKcIMaJIbHO H WymOBoH
MOUHOCTn, pInBeDeHhBe B
PaJdEne TExHcNEcknx
XapAKTePcNtK B DaHOM
pyKOBODCTBE.
Heo6XoDMHO B6pAbTb TIN
KOPNyca, OCHOBlaBAraCB Ha O6bEme
rpy3OBO rpoocTpaHCTb, KOTopoae Bbl MoKeTe BblJeNTb NOd
yCTAHOBky, Ha KOInueCTBe
3eKNKTPO3HePRn, KOTopyBO bbl
6yDeTe NcONl3oBaTb DnIa
Ca6ByFepe(aOB), a TAKKE Ha BAuxn 38KOBbIX npeINOHTEHx.
