MANUAL DE UTILIZADOR Club WS1200 JBL

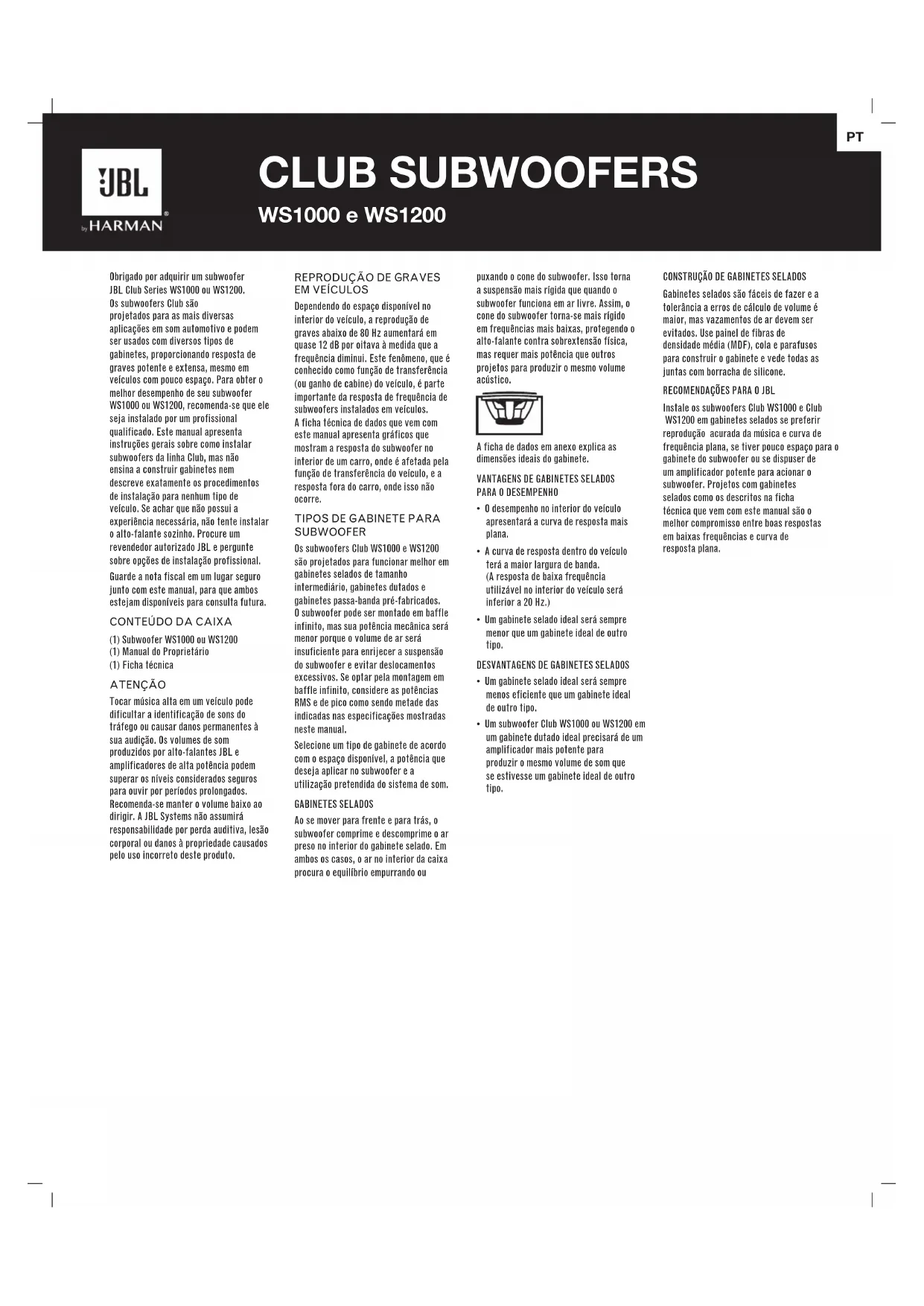

(1) Subwoofer WS1000 ou WS1200 (1) Manual do Proprietário (1) Ficha técnica ATENÇÃO Tocar música alta em um veículo pode dificultar a identificação de sons do tráfego ou causar danos permanentes à sua audição. Os volumes de som produzidos por alto-falantes JBL e amplificadores de alta potência podem superar os níveis considerados seguros para ouvir por períodos prolongados. Recomenda-se manter o volume baixo ao dirigir. A JBL Systems não assumirá responsabilidade por perda auditiva, lesão corporal ou danos à propriedade causados pelo uso incorreto deste produto. puxando o cone do subwoofer. Isso torna a suspensão mais rígida que quando o subwoofer funciona em ar livre. Assim, o cone do subwoofer torna-se mais rígido em frequências mais baixas, protegendo o alto-falante contra sobrextensão física, mas requer mais potência que outros projetos para produzir o mesmo volume acústico. A ficha de dados em anexo explica as dimensões ideais do gabinete.

• O desempenho no interior do veículo apresentará a curva de resposta mais plana.

• A curva de resposta dentro do veículo terá a maior largura de banda. (A resposta de baixa frequência utilizável no interior do veículo será inferior a 20 Hz.)

• Um gabinete selado ideal será sempre menor que um gabinete ideal de outro tipo.

DESVANTAGENS DE GABINETES SELADOS

• Um gabinete selado ideal será sempre menos eficiente que um gabinete ideal de outro tipo.

• Um subwoofer Club WS1000 ou WS1200 em um gabinete dutado ideal precisará de um amplificador mais potente para produzir o mesmo volume de som que se estivesse um gabinete ideal de outro tipo.

CONSTRUÇÃO DE GABINETES SELADOS

Gabinetes selados são fáceis de fazer e a tolerância a erros de cálculo de volume é maior, mas vazamentos de ar devem ser evitados. Use painel de fibras de densidade média (MDF), cola e parafusos para construir o gabinete e vede todas as juntas com borracha de silicone.

RECOMENDAÇÕES PARA O JBL

Instale os subwoofers Club WS1000 e Club WS1200 em gabinetes selados se preferir reprodução acurada da música e curva de frequência plana, se tiver pouco espaço para o gabinete do subwoofer ou se dispuser de um amplificador potente para acionar o subwoofer. Projetos com gabinetes selados como os descritos na ficha técnica que vem com este manual são o melhor compromisso entre boas respostas em baixas frequências e curva de resposta plana.

REPRODUÇÃO DE GRAVES

Dependendo do espaço disponível no interior do veículo, a reprodução de graves abaixo de 80 Hz aumentará em quase 12 dB por oitava à medida que a frequência diminui. Este fenômeno, que é conhecido como função de transferência (ou ganho de cabine) do veículo, é parte importante da resposta de frequência de subwoofers instalados em veículos. A ficha técnica de dados que vem com este manual apresenta gráficos que mostram a resposta do subwoofer no interior de um carro, onde é afetada pela função de transferência do veículo, e a resposta fora do carro, onde isso não ocorre.

TIPOS DE GABINETE PARA

SUBWOOFER Os subwoofers Club WS1000 e WS1200 são projetados para funcionar melhor em gabinetes selados de tamanho intermediário, gabinetes dutados e gabinetes passa-banda pré-fabricados. O subwoofer pode ser montado em baffle infinito, mas sua potência mecânica será menor porque o volume de ar será insuficiente para enrijecer a suspensão do subwoofer e evitar deslocamentos excessivos. Se optar pela montagem em baffle infinito, considere as potências RMS e de pico como sendo metade das indicadas nas especificações mostradas neste manual. Selecione um tipo de gabinete de acordo com o espaço disponível, a potência que deseja aplicar no subwoofer e a utilização pretendida do sistema de som. GABINETES SELADOS Ao se mover para frente e para trás, o subwoofer comprime e descomprime o ar preso no interior do gabinete selado. Em ambos os casos, o ar no interior da caixa procura o equilíbrio empurrando ou CLUB SUBWOOFERS WS1000 e WS1200 PTGABINETES DUTADOS Um gabinete dutado funciona como um gabinete selado em frequências superiores à frequência de ressonância do gabinete. O maior volume de som é produzido na frequência de ressonância definida pelo duto, na qual o cone do subwoofer fica praticamente parado, mas o ar no interior do gabinete vibra. Assim, a energia mecânica é maior em frequências acima da de ressonância e menor em frequências mais baixas. Como o cone e a bobina do subwoofer quase não se movem na frequência de ressonância, o fluxo de ar pela bobina diminui e a dissipação de calor na frequência de ressonância é menor. Os gabinetes dutados são mais eficientes na faixa de 40 a 60 Hz, mas o som produzido na oitava mais grave (abaixo de 40 Hz) é menor. Recomenda-se usar um filtro de infrassom com gabinetes dutados. Para subwoofers da Série Club, um gabinete dutado ideal é maior que um gabinete selado ideal. A ficha de dados em anexo explica as dimensões ideais do gabinete.

• Um gabinete dutado ideal é mais eficaz e mais potente na faixa de 40 a 60 Hz que um gabinete selado ideal.

• Um gabinete dutado ideal permite sentir os sons graves melhor que um gabinete selado ideal.

• Quando instalados em um gabinete ideal, os subwoofers Club WS1000 ou WSWS1200 requerem menos potência do amplificador para produzir um mesmo volume de som (em frequências acima da ressonância do gabinete) que com um gabinete selado ideal. GABINETES PASSA-BANDA Os gabinetes passa-banda produzem o máximo volume possível para uma combinação de amplificador e subwoofer em algumas frequências específicas, mas reduzem a precisão do som. Os gabinetes passa-banda combinam um gabinete selado ou dutado com um subwoofer e uma cavidade com duto, que recebe o som produzido pelo subwoofer. A cavidade atua como um filtro acústico passa-baixa, que atenua as frequências elevadas na saída do subwoofer. A atenuação das frequências agudas pode dificultar a identificação de distorção do amplifica- dor ou do alto-falante. Assim, situações em que o subwoofer corre risco de ser danificado podem passar despercebidas. A ficha de dados em anexo explica as dimensões ideais do gabinete.

• Um gabinete passa-banda ideal aumenta a potência em uma faixa de frequências específica melhor que qualquer outro tipo de gabinete.

• Os gabinetes passa-banda aumentam a potência, mas reduzem a precisão do som.

• Um gabinete passa-banda ideal possui uma faixa de frequências menor que outros tipo de gabinete.

• As características de filtro passa-baixa do gabinete podem dificultar a detecção de situações em que o subwoofer pode ser danificado.

• Um gabinete passa-banda ideal normalmente é maior que um gabinete dutado ideal.

CONSTRUÇÃO DE GABINETES

PASSA-BANDA Construir um gabinete passa-banda é mais difícil que construir um gabinete dutado. Assim como nos gabinetes dutados, os parâmetros de projeto da seção dutada precisam ser rigorosamente seguidos. (A porção selada é mais tolerante a pequenas variações de projeto e construção.) Existem muitos gabinetes passa-banda pré-fabricados capazes de extrair o máximo possível de potência de qualquer subwoofer. Os gabinetes passa-banda pré-fabricados são recomendados para todos os gabinetes desse tipo. Se optar por construir seu próprio gabinete passa-banda, use painel de fibras de densidade média (MDF), cola e parafusos para o gabinete e vede todas as juntas com borracha de silicone.

RECOMENDAÇÕES PARA O JBL

Os gabinetes passa-banda são recomendados apenas para quem deseja altos níveis de pressão sonora (SPL) sem considerar a precisão do som. Se preferir SPL elevado com baixo de alta qualidade, um gabinete dutado é mais recomendável.

DESVANTAGENS DO GABINETE DUTADO

• O volume de som é menor na oitava mais baixa (menos de 40 Hz).

• A energia mecânica é menor em frequências abaixo da ressonância do gabinete. Recomenda-se usar um filtro eletrônico de infrassom para reduzir a possibilidade de sobrecarga do subwoofer em frequências inferiores à de ressonância.

• Um gabinete dutado ideal será sempre maior que um gabinete selado ideal.

CONSTRUÇÃO DE GABINETES DUTADOS

Um gabinete dutado é mais difícil de construir que um gabinete selado. O volume e as dimensões de saída do gabinete possuem uma relação específica com as características físicas e eletromecânicas do subwoofer. Portanto, as características recomendadas para o volume do gabinete e para a porta precisam ser rigorosamente observadas. Para construir o gabinete, use os mesmos materiais empregados para gabinetes selados (painel de fibras de densidade média (MDF), cola e parafusos) e vede todas as juntas com borracha de silicone.

RECOMENDAÇÕES PARA O JBL

Os subwoofers WS1000 e WS1200 em gabinetes dutados são uma opção para quem prefere um baixo mais acentuado, dispõe de espaço para instalar o gabinete ou vai usar um amplificador menos potente para o subwoofer. Para garantir o melhor desempenho, as dimensões de portas e volumes indicados na ficha de dados técnicos devem ser rigorosamente seguidas. CLUB SUBWOOFERS WS1000 e WS1200 PTESPECIFICAÇÕES Club WS1000 Club WS1200 10" (250 mm) 12" (300 mm) Subwoofer automotivo SSI de baixo perfil Subwoofer automotivo SSI de baixo perfil Capacidade de potência (RMS): 200 W 250 W Capacidade de potência (pico): 800 W 1000 W Sensibilidade a 2,83 V/m: 89 dB 92 dB Resposta de frequência: 35 Hz a 175 Hz 27 Hz a 175 Hz Impedância: 2 ou 4 Ohms (ajustável) 2 ou 4 Ohms (ajustável) Diâmetro da bobina: 2" (50 mm) 2" (50 mm) Profundidade de montagem: 3-5/16" (83 mm) 3-5/16" (83 mm) Diâmetro total: 10-9/16" (268 mm) 12-1/4" (310 mm) Diâmetro em seção: 9-1/2" (240 mm) 11-1/8" (282 mm) A cobertura da garantia requer um número de série válido. Os recursos, as especificações e a aparência física podem ser modificados sem aviso prévio. Esses produtos são projetados para aplicações móveis e não foram criados para serem conectados à rede elétrica. Configuração de 2 Ohms MONTAGEM DO SUBWOOFER Os subwoofers série WS1000 e WS1200 podem ser montados dentro ou fora de um gabinete. Em qualquer caso, use a junta de montagem de espuma para criar uma vedação hermética entre o suporte do subwoofer e o gabinete.

CONEXÃO DO SUBWOOFER

AJUSTE DE IMPEDÂNCIA

Os subwoofers WS1000 e WS1200 possuem a chave Selectable Smart Impedance™ impedância do subwoofer pode ser ajustada para 2 ou 4 Ohms com apenas uma chave (ver ilustração à direita). Assim, você extrai o máximo de sonoridade do amplificador do subwoofer em qualquer situação. Dependendo do amplificador, o ajuste do SSI para 2 Ohms aumenta a potência do subwoofer em até 3 dB mais que com 4 Ohms. O desempenho é idêntico em todos os outros aspectos. Se o amplificador conectado for próprio para operação a 2 Ohms e possuir parâmetros a 2 Ohms apropriados para as especifica- Configuração de 4 Ohms ções de potência do subwoofer, a potência máxima será obtida com a chave SSI na posição 2 Ohms. IMPORTANTE: Desligue o amplificador do subwoofer antes de ajustar a chave SSI. Não mude a chave de posição com o amplificador do subwoofer funcionando. Caso contrário, o amplificador pode ser danificado.
