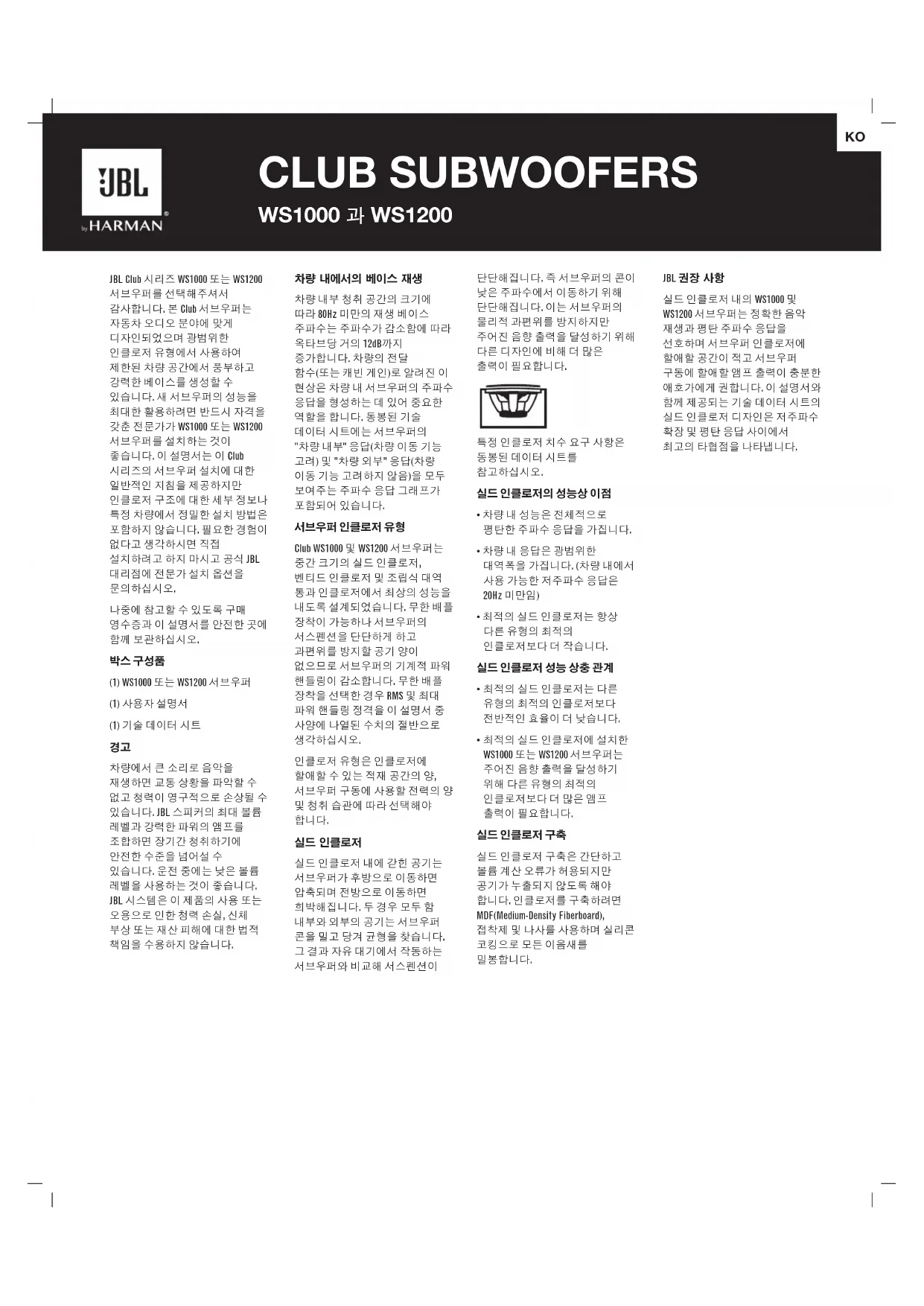

JBL Club 시리즈 WS1000 또는 WS1200 서브우퍼를 선택해주셔서 감사합니다. 본 Club 서브우퍼는 자동차 오디오 분야에 맞게 디자인되었으며 광범위한 인클로저 유형에서 사용하여 제한된 차량 공간에서 풍부하고 강력한 베이스를 생성할 수 있습니다. 새 서브우퍼의 성능을 최대한 활용하려면 반드시 자격을 갖춘 전문가가 WS1000 또는 WS1200 서브우퍼를 설치하는 것이 좋습니다. 이 설명서는 이 Club 시리즈의 서브우퍼 설치에 대한 일반적인 지침을 제공하지만 인클로저 구조에 대한 세부 정보나 특정 차량에서 정밀한 설치 방법은 포함하지 않습니다. 필요한 경험이 없다고 생각하시면 직접 설치하려고 하지 마시고 공식 JBL 대리점에 전문가 설치 옵션을

나중에 참고할 수 있도록 구매 영수증과 이 설명서를 안전한 곳에

(1) WS1000 또는 WS1200 서브우퍼 (1) 사용자 설명서 (1) 기술 데이터 시트

차량에서 큰 소리로 음악을 재생하면 교통 상황을 파악할 수 없고 청력이 영구적으로 손상될 수 있습니다. JBL 스피커의 최대 볼륨 레벨과 강력한 파워의 앰프를 조합하면 장기간 청취하기에 안전한 수준을 넘어설 수 있습니다. 운전 중에는 낮은 볼륨 레벨을 사용하는 것이 좋습니다. JBL 시스템은 이 제품의 사용 또는 오용으로 인한 청력 손실, 신체 부상 또는 재산 피해에 대한 법적 책임을 수용하지 않습니다. 차량 내에서의 베이스 재생 차량 내부 청취 공간의 크기에 따라 80Hz 미만의 재생 베이스 주파수는 주파수가 감소함에 따라 옥타브당 거의 12dB까지 증가합니다. 차량의 전달 함수(또는 캐빈 게인)로 알려진 이 현상은 차량 내 서브우퍼의 주파수 응답을 형성하는 데 있어 중요한 역할을 합니다. 동봉된 기술 데이터 시트에는 서브우퍼의

" 응답(차량 이동 기능 고려) 및 "차량 외부" 응답(차량 이동 기능 고려하지 않음)을 모두 보여주는 주파수 응답 그래프가

서브우퍼 인클로저 유형 Club WS1000 및 WS1200 서브우퍼는 중간 크기의 실드 인클로저, 벤티드 인클로저 및 조립식 대역 통과 인클로저에서 최상의 성능을 내도록 설계되었습니다. 무한 배플 장착이 가능하나 서브우퍼의 서스펜션을 단단하게 하고 과편위를 방지할 공기 양이 없으므로 서브우퍼의 기계적 파워 핸들링이 감소합니다. 무한 배플 장착을 선택한 경우 RMS 및 최대 파워 핸들링 정격을 이 설명서 중 사양에 나열된 수치의 절반으로

인클로저 유형은 인클로저에 할애할 수 있는 적재 공간의 양, 서브우퍼 구동에 사용할 전력의 양 및 청취 습관에 따라 선택해야

실드 인클로저 내에 갇힌 공기는 서브우퍼가 후방으로 이동하면 압축되며 전방으로 이동하면 희박해집니다. 두 경우 모두 함 내부와 외부의 공기는 서브우퍼 콘을 밀고 당겨 균형을 찾습니다. 그 결과 자유 대기에서 작동하는 서브우퍼와 비교해 서스펜션이 단단해집니다. 즉 서브우퍼의 콘이 낮은 주파수에서 이동하기 위해 단단해집니다. 이는 서브우퍼의 물리적 과편위를 방지하지만 주어진 음향 출력을 달성하기 위해 다른 디자인에 비해 더 많은

특정 인클로저 치수 요구 사항은 동봉된 데이터 시트를

• 차량 내 성능은 전체적으로 평탄한 주파수 응답을 가집니다.

• 차량 내 응답은 광범위한 대역폭을 가집니다. (차량 내에서 사용 가능한 저주파수 응답은 20Hz 미만임)

인클로저보다 더 작습니다. 실드 인클로저 성능 상충 관계

• 최적의 실드 인클로저는 다른 유형의 최적의 인클로저보다 전반적인 효율이 더 낮습니다.

• 최적의 실드 인클로저에 설치한 WS1000 또는 WS1200 서브우퍼는 주어진 음향 출력을 달성하기 위해 다른 유형의 최적의 인클로저보다 더 많은 앰프

실드 인클로저 구축은 간단하고 볼륨 계산 오류가 허용되지만 공기가 누출되지 않도록 해야 합니다. 인클로저를 구축하려면 MDF(Medium-Density Fiberboard), 접착제 및 나사를 사용하며 실리콘 코킹으로 모든 이음새를

JBL 권장 사항 실드 인클로저 내의 WS1000 및 WS1200 서브우퍼는 정확한 음악 재생과 평탄 주파수 응답을 선호하며 서브우퍼 인클로저에 할애할 공간이 적고 서브우퍼 구동에 할애할 앰프 출력이 충분한 애호가에게 권합니다. 이 설명서와 함께 제공되는 기술 데이터 시트의 실드 인클로저 디자인은 저주파수 확장 및 평탄 응답 사이에서 최고의 타협점을 나타냅니다.CLUB SUBWOOFERS WS1000 과 WS1200

벤티드 인클로저는 동조(공진) 주파수 이상의 주파수에서 실드 인클로저와 같은 역할을 합니다. 공진(벤트에 의해 정의됨)할 때 벤트는 소리의 대부분을 만들어내며 서브우퍼 콘은 벤트 내부의 공기가 진동하는 동안 거의 고정 상태입니다. 이는 공진 이상에서 더 큰 기계적 파워 핸들링을 제공하지만 공진 미만에서 기계적 파워 핸들링이 감소합니다. 서브우퍼 콘과 음성 코일은 공진할 때 많이 이동하지 않으므로 음성 코일 전반에서 공기 흐름이 최소화되고 공진에서 써멀 파워 핸들링은 약간 감소합니다. 벤티드 인클로저는 40Hz ~ 60Hz 범위, 최저 옥타브의 사운드 출력(40Hz 미만)을 희생하면서 더 나은 효율을 냅니다. 초저주파 필터를 벤티드 인클로저와 함께 사용하는 것이 좋습니다. Club 시리즈 서브우퍼에 대한 최적의 벤티드 인클로저는 최적의 실드 인클로저보다 더 큽니다. 특정 인클로저 치수 요구 사항은 동봉된 데이터 시트를

• 최적의 벤티드 인클로저는 최적의 실드 인클로저보다 40Hz ~ 60Hz 범위에서 더 나은 효율과 높은 출력을 가집니다.

• 최적의 벤티드 인클로저는 최적의 실드 인클로저보다 더 나은 베이스감을 제공합니다.

• 최적의 벤티드 인클로저에 설치한 WS1000 또는 WS1200 서브우퍼는 주어진 음향 출력을 달성하기 위해 최적의 실드 인클로저보다 더 적은 앰프 출력이 필요합니다(인클로저의 공진 주파수 이하). 벤티드 인클로저의 성능상 상충

• 인클로저의 공진 주파수 미만에서 기계적 파워 핸들링이 감소합니다. 서브우퍼가 인클로저의 공진 주파수 미만으로 오버드라이빙할 가능성을 줄이기 위해 전자 초저주파 필터 사용을 강력히

• 최적의 벤티드 인클로저는 항상 최적의 실드 인클로저보다 더

벤티드 인클로저 구축 벤티드 인클로저 구축은 실드 인클로저 구축보다 더 어렵습니다. 인클로저 부피와 포트 치수는 서브우퍼의 물리적, 전자 기계적 특성과 분명한 관계를 가지므로 권장 인클로저 부피 및 포트 특성을 엄격히 준수해야 합니다. 실드 인클로저와 마찬가지로 MDF(Medium-Density Fiberboard), 접착제 및 나사를 사용하여 인클로저를 구축하며 실리콘 코킹으로 모든 이음새를

JBL 권장 사항 벤티드 인클로저 내의 서브우퍼는 두드러진 베이스 응답을 선호하며 서브우퍼 인클로저에 할애할 공간이 충분하고 서브우퍼 구동에 출력이 더 적은 앰프를 사용할애호가에게 권합니다. 최적의 성능을 위해 동봉된 기술 데이터 시트에 표시되어 있는 부피 및 포트 치수를 정확히

대역 통과 인클로저는 어떤 앰프와 서브우퍼를 조합해도 제한된 주파수 대역에서 최대 출력을 내지만 추가 출력의 경우 음의 정확성이 떨어집니다. 또한 서브우퍼가 소리를 출력하는 배출실과 서브우퍼가 함께 있는 실드 또는 벤티드 인클로저를 결합합니다. 배출실은 서브우퍼 배출에서 고주파수를 약화시키는 음향 저음 통과 필터의 역할을 합니다. 고주파수가 약해지면 앰프 및 스피커의 왜곡이 거의 들리지 않아 서브우퍼가 손상될 위험이 있어도 이를 판단할 수 없을 가능성이 있습니다. 특정 인클로저 치수 요구 사항은 동봉된 데이터 시트를

• 최적의 대역 통과 인클로저는 제한된 대역폭에서 다른 유형의 최적 인클로저보다 더 높은

• 대역 통과 인클로저는 고출력을 달성하지만 음의 정확성은 떨어집니다.

• 인클로저의 저음 통과 필터 특성상 서브우퍼가 손상될 위험이 있어도 이 위험 상황이 잘 들리지 않을 수 있습니다.

• 최적의 대역 통과 인클로저는 일반적으로 최적의 벤티드 인클로저보다 더 큽니다. 대역 통과 인클로저 구축 대역 통과 인클로저 구축은 벤티드 박스 구축보다 더 어렵습니다. 벤티드 인클로저의 경우 배출부에 대한 디자인 매개변수를 반드시 준수해야 합니다. (밀페부는 소형 디자인과 구축 시 변경 사항에 대한 허용 범위가 더 넓습니다.) 다수의 조립식 대역 통과 인클로저가 있어 주변의 모든 서브우퍼에서 가능한 최대의 출력을 추출할 수 있습니다. 대역 통과 인클로저가 반드시 필요한 경우 조립식 대역 통과 인클로저 사용을 적극 권장합니다. 고유의 대역 통과 인클로저를 구축하려면 MDF(Medium-Density Fiberboard), 접착제 및 나사를 사용하며 실리콘 코킹으로 모든 이음새를

JBL 권장 사항 대역 통과 인클로저는 음의 정확성과는 상관없이 고음압 레벨(SPL)을 원하는 애호가에게 권합니다. 높은 수준의 SPL 및 훌륭한 저음 성능을 원하는 경우 벤티드 인클로저를 선택하는 것이 좋습니다.CLUB SUBWOOFERS WS1000 과 WS1200

Club WS1000 Club WS1200 10인치(250mm) 12인치(300mm) 낮은 프로파일 SSI 자동차 서브우퍼 낮은 프로파일 SSI 자동차 서브우퍼

파워 핸들링(RMS): 200W 250W

파워 핸들링(최대): 800W 1000W 민감도 @ 2.83V/1m: 89dB 92dB 주파수 응답: 35Hz ~ 175Hz 27Hz ~ 175Hz 임피던스: 2Ω 또는 4Ω(선택 가능) 2Ω 또는 4Ω(선택 가능) 음성 코일 지름: 2인치(50mm) 2인치(50mm) 장착 깊이: 3-5/16인치(83mm) 3-5/16인치(83mm) 전체 지름: 10-9/16인치(268mm) 12-1/4인치(310mm) 컷아웃 지름: 9-1/2인치(240mm) 11-1/8인치(282mm) 보증을 적용하려면 유효한 일련 번호가 필요합니다. 기능, 사양 및 외관은 예고 없이 변경될 수 있습니다. 이 제품은 모바일 응용프로그램용으로 설계되었으며 본체 연결용이 아닙니다. 2 설정4 설정

WS1000 및 WS1200 서브우퍼는 인클로저 외부 또는 인클로저 내부에서 장착해야 합니다. 서브우퍼 장착 방식과 상관없이 함께 제공된 폼 장착 개스킷을 사용하여 서브우퍼 프레임과 인클로저 사이에 누출이 없도록

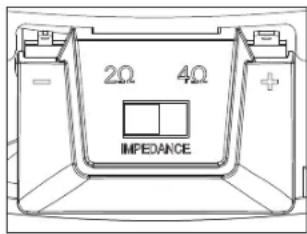

WS1000 및 WS1200 서브우퍼의 두 제품 모두 Selectable Smart Impedance ™(SSI) 스위치를 제공합니다. 이 독점적 기능을 사용하면 스위치를 눌러 서브우퍼의 임피던스를 2Ω 또는 4Ω으로 설정할 수 있습니다(오른쪽 그림 참조). 따라서 어떤 상황에서나 서브우퍼 앰프를 최대한 활용할 수 있습니다. SSI 2Ω 설정은 앰프에 따라 서브우퍼의 출력을 4Ω 설정 이상으로 최대 3dB까지 높입니다. 성능은 모든 점에서 동일합니다. 연결된 앰프의 정격이 2Ω에서 동작하고 2Ω 정격 출력이 서브우퍼의 파워 핸들링 사양 내에 있는 경우 SSI 스위치를 2Ω 위치에 설정하면 최대 출력을 달성합니다. 중요: SSI 스위치를 설정하기 전에 서브우퍼 앰프를 꺼야 합니다. 서프우퍼 작동 중에는 스위치 위치를 변경하지 마십시오. 앰프가 손상될 수 있습니다.

Club WS1000 및 WS1200 서브우퍼 커넥터는 빠른 분리부(제공되지 않음) 또는 납땜 연결부와 호환 가능합니다. 권장 전선 게이지는 14AWG ~ 8AWG 사이가 좋으며 앰프와 우퍼 사이를 연결하는 전선의 길이에 따라 다릅니다. 2m (6인치) 이상 연결된 경우 게이지가 높은 것이 좋습니다. 더 넓은 단자가 +(양극)이고 좁은 단자가 –(음극)입니다(단자 덮개에도 표시되어 있음). 참고: 주석 비도금 나선을 사용하는 경우 "+" 및 "–" 스트랜드가 서로 닿지 않도록 하십시오. 스트랜드가 닿으면 합선을 일으켜 앰프가 손상될 수
