Club WS1200 - Subwoofer JBL - Gratis bruksanvisning och manual

Märke	JBL
Modell	Club WS1200
Produkttyp	Bilsubwoofer
Nominell effekt (RMS)	250 W
Frekvensomfång	27 Hz - 175 Hz
Impedans	2 eller 4 ohm (valbar via SSI-omkopplare)
Diameter på talspole	50 mm (2")
Monteringsdjup	83 mm (3-5/16")
Ytterdiameter	310 mm (12-1/4")
Utskärningsdiameter	282 mm (11-1/8")
Rekommenderad lådtyp	Sluten, portad, bandpass
Montering	Utanpå eller inuti lådan (med medföljande skumtätning)
Anslutning	Snabbkontakter eller lödning; rekommenderad kabelarea 2,08 mm² till 8,37 mm²
Strömförsörjning	12 V bilbatteri (via extern förstärkare)
Underhåll och rengöring	Rengör med torr trasa; undvik slipande medel
Säkerhet	Lyssna inte med hög volym vid körning; stäng av förstärkaren innan du ändrar impedans
Reservdelar och reparerbarhet	Kontakta en auktoriserad JBL-installatör; reparation utförd av fackman
Allmän information	Serienummer krävs för garanti; ultraplatt design; endast för mobil användning

Vanliga frågor - Club WS1200 JBL

Vad är RMS-effekten för JBL Club WS1200?

Den nominella RMS-effekten är 250 W.

Vad är subwooferns frekvensomfång?

Frekvensomfånget sträcker sig från 27 Hz till 175 Hz.

Hur justerar jag subwooferns impedans?

Använd Selectable Smart Impedance (SSI)-omkopplaren för att välja mellan 2 ohm eller 4 ohm. Se till att förstärkaren är avstängd innan du ändrar läge.

Vilka typer av lådor är kompatibla?

Subwoofern är designad för användning i slutna, portade eller bandpass-lådor. Se databladet för rekommenderade volymer.

Vilka är monteringsmåtten?

Monteringsdjup: 83 mm, ytterdiameter: 310 mm, utskärningsdiameter: 282 mm.

Kan jag montera subwoofern utanpå eller inuti lådan?

Ja, montering kan göras utanpå eller inuti. Använd alltid den medföljande skumtätningen för att säkerställa tätning.

Vilken kabelarea ska jag använda för anslutningen?

Rekommenderad area är 2,08 mm² till 8,37 mm² beroende på längd. För längder över 2 m, välj en större area.

Hur rengör jag subwoofern?

Rengör med en torr, icke-slipande trasa. Undvik kemiska rengöringsmedel.

Vilka risker finns med hög volym?

Långvarig lyssning vid hög volym kan skada din hörsel och minska din förmåga att höra trafiken. JBL rekommenderar måttliga nivåer.

Var hittar jag garantiinformation?

Garantin kräver ett giltigt serienummer. Spara ditt kvitto och denna manual för framtida referens.

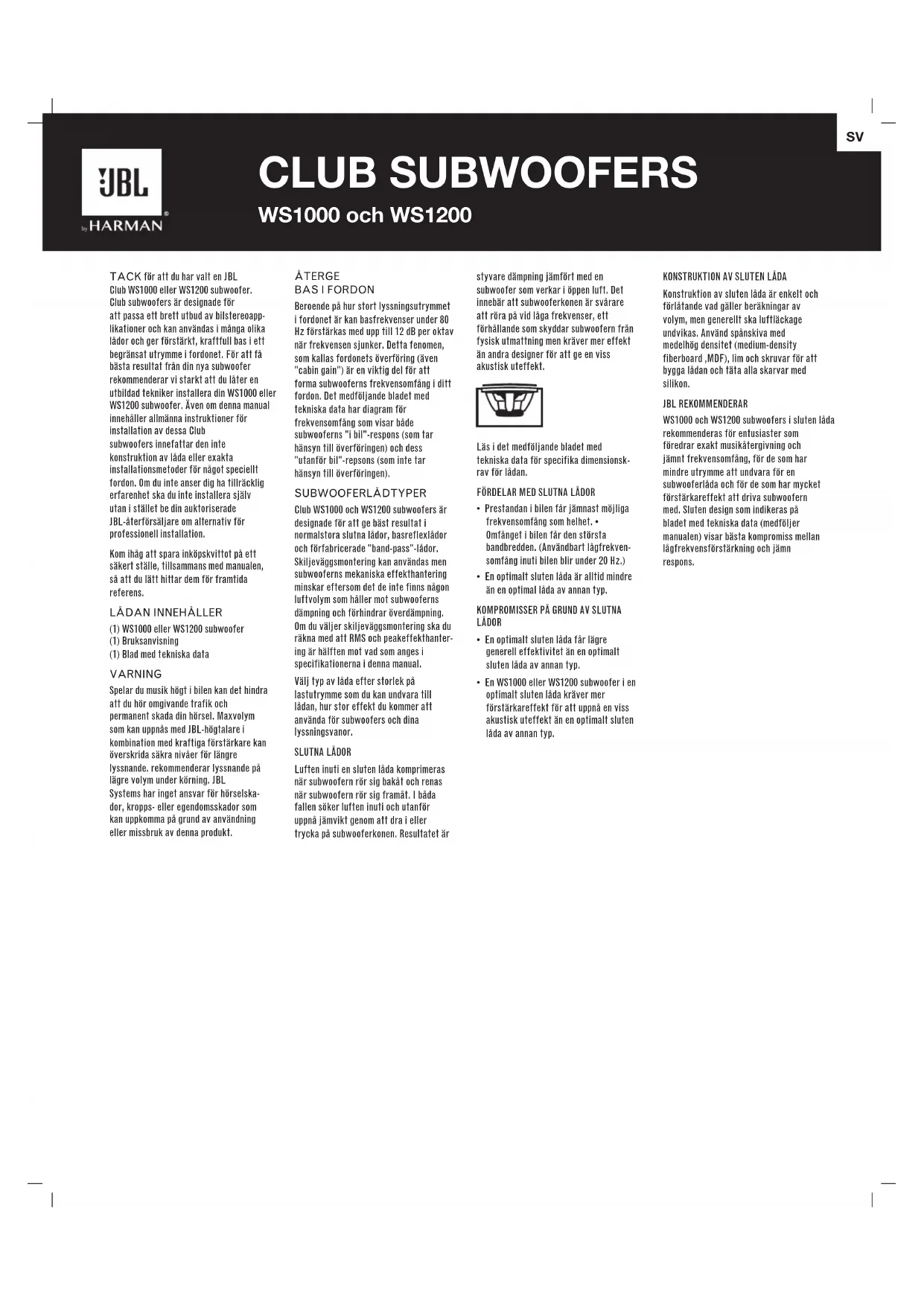

BRUKSANVISNING Club WS1200 JBL

TACK for att du har vait en JBL Club WS1000 oder WS1200 subwoofer. Club subwooers ar designe for att passa eitt brett utbud av bilstereoapplikationer och kan anvandas i manga olia lador och ger forstartkt, kraftfull bas i ett begransat utrmyme i fordonet. For att fa basta resultat fran din nya subwoofer rekommender vi starkt at du later en umbidad tekiner installer daen WS1000 oder WS1200 subwoofer. Aven omenna manual innehaller allmanna instruktioner for installation av dessa Club subwooers innefattar den inte konstruktion av laa der erakta installationsmetoder fur nagot speicielt fordon. Om du inte anser dig ha tillracklig erfarenhet ska du inte installlera sjalv utan i stälde be din aukloriserade JBL-terforsalljare om alternativ fur professionell installation.

Kom iag at spara inkopskvittot pa ett sakert stalle, tillsammans med manualen, sa att du latt hitar dem fer framtida referens.

LADAN INNEHÄLLER

(1) WS1000 eller WS1200 subwoofer (1) Bruksanvising
(1) Blad med tekiska data

WARNING

Spelar du musik högt i bilen kan dethindra att du hör omgivande trafik och permanent skada din hörsl. Maxvolym som kan uppnas med JBL-högtalare i combination kraftiiga forstarkarekan överskrida sakka niväer for langre lyssnande, likommenderar lyssnande pa lagre volym under körning. JBL Systems har inget ansvar fur hörsvskador, kropps-ller egendomskador som kan upkkompa grund av经验和ling erer missbruk avenna produit.

ATERGE BASIFORDON

Beroende pa hur stort lyssningsutrymmet i fordonet ar kan basfrekvenser under 80 Hz forstarkas med upp till 12 dB per oktav nar frekvensen sjunker. Delta fenomen, som kallas fordonets overforing (aiven "cabin gain") ar en viktig del for att forma subwooferns frekvensomfang i ditt fordon. Det medfoljande bladet med tekiska data har diagram for frekvensomfang som visar bade subwooferns "i bil"-respons (som tar hansiyn till overforingen) och dess "utanfor bil"-repons (som inte tar hansiyn till overforingen).

SUBWOOFERLÄDTYPER

Club WS1000 och WS1200 subwoofer sär designade for att ge båst resultat i normalstora slutna lador, basreflexiador och forfahricerade "hand-pass" lador. Skiljevaggsmentering kan anvandas men subwooferns mekanika effekthantering minskar eftersom det de inte flinns nágon luftvolym som häller mot subwooferns dampning och forhindrar overdampning. Om du valjer skiljevaggsmentering sku da răkna med att RMS och peakeffectkhantering ār halflen mot vad som anges i spekifikationerna ienna manual.

Väij typ av lada after storlek pa laslutrymme som du kan undvara till ladan, hur stor effetekt du kommt att anvanda for stubwoofers och dina lyssningsvanor.

SLUTNA LADOR

Luffen inuti en sluten lada komprimeras nara subwoofern rir sig bakat och renas nara subwoofern rir fragramt. I bada fallen soker luften inuti och utanfor upnpa jamvikt genom att dra i erler trycka pa subwooferkonen. Resultatet ar

styvare damping jamtfort med en subwoofer som verkar i oppen luft. Det innehar att subwooferkonen ar svare att rora pa vid laga frekvenser, ett forhallande som skyddar subwooern fran fysisk utmattning men kraver mer effet an andra designer for att ge en viss akustisk uteffect.

Lás i det medfoljende bladet med tekniksa data for specifiká dimensionsk-rav for lánad.

FÖRDELAR MED SLUTNA LADOR

• Prestandan i bilen far jännast möjiga frekvensomfäng som helhet. Omfanget i bilen far den största bandbredden. (Användhart laggfrekvensomfäng inuti bilen blur under 20 Hz.)
• En optimal sluten lada ar alltid mindre an en optimal lada av annan typ.

KOMPROMISSEPA GRUND AV SLUTNA LADOR

• En optimal sluten lada fār lágre generell effektivitet an en optimal sluten lada av annan typ.
• En WS1000 aller WS1200 subwoofer i en optimalt sluten lada kraver mer forstarkareffekt for att uppna en viss akustisk udefekt an en optimalt sluten lada av annan typ.

KONSTRUKTION AV SLUTEN LÄDA

Konstruktion av sluten lada ar enkelt och furlatande vad galler berakninger ar volym, men generell sca luftlackge undvikas. Anvand spanskiva med medelhog densitet (medium-density fiberboard, MDF), lim och skruvar for att bygga ladan och tata alla skarvar med silikon.

JBL REKOMMENDERAR

WS1000 och WS1200 subwooferis sluten lada
rekommenderasforentusiaster som
foredraraxtymikatergivningoch
jamnt frekvensomfang,foresim har
mirnde utrymme at undvara foren
subwooferladaochfordesomhar mycket
forstarkareffektattdriva subwoofern
med.Sluten design somindikerasp
bladet med teknska data (medfoljer
manualen)visarbasta kompromiss melan
lagfrkvensforsarkningochjamn
respons.

by HARMAN

CLUB SUBWOOFERS

WS1000 och WS1200

BASREFLEXLADOR

Basreflexlada fungerar som sluten lada for frekvenser som ligger over installd frekvens (resonansfrekvens). Vid resonans (som bestams av "halet") ger delta majoriteten av ludet - subwooferkonen ar nastan orrolig medan luften i halet vibrar. Det ger bättre mekanisk effekt vid och over resonansfrekvensen men minskad mekanisk effekt under resonansfrekvensen. Efternsom subwooferkonen och rüstspolen inte rör sig sá mycket vid resonansfrekvensen minimeras luftflädet fürbi rüstspolen och termoeffekthanteringen minskar nagot vid resonansfrekvensen.

Basreflexiador ar mer effektiva i intervallet 40Hz - 60Hz pada bekostnad av ljuduteffecteidlagsta oktaven (under 40Hz) .Vi rekommenderan vananding av infrasoniskt filter med basreflexiador. En optimal basreflexiada for Club Series subwoofer ar storre an en optimalt sluten lada.

Lästdet medfoljande bladet med tekniska data for specifica dimensionalkravforladan.

• En optimal basreflexiada har hattre effektivitet och högre uteffekt i intervallet 40Hz - 60Hz an en optimalt sluten lada.
• En optimal basreflexiada ger större baskansla an en optimalt sluten iada.
• En WS1000 aller WS1200 subwoofer i en optimal basreflexiada kraverindre forstarkareffekt for att upna en visakustisk uteffekt (beroende pa lidans resonansfreivens) an en optimalt sluten lada.

KOMPROMISSEPA GRUND AV BASREFLEXLADOR

• Minskad uteffekt i lagsta aktaven (under 40 Hz).
• Minskad mekanisk effekt under ludans resonansfrekvens. Vi rekommender använding av elektronisk infrasonisk filter for att minska risiken att subwoofern körfs für hart unter ludans resonansfrekvens.
• En optimal basreflexiä ar alltid större an en optimalt sluten iada.

KONSTRUKTION AV BASREFLEXLÄDA

Konstruktion ay basreflexiä ar svarear an konstruktion ay sluten lada. Ladans volym och haldimensioner har en specifik relation med de fysiska och elektromekaniska egenskaperna fer subwoofern som kraver att rekommenderade volym- och halkarakteristika fols nogsamt. Precis som med slutna lador kan du anvanda spanskiva med medelhog densitet (medium-density fiberboard, MDF), lim och skruvar for att bygga ladan och tata alla skarvar med silkon.

JBL REKOMMENDERAR

WS1000 och WS1200 subwoofer s i basreflexlada recommenderas for entusiaster som foredrar forstarkt basatergivning, fer de som har mycket utrmymet at undvara for en subwooferlada och fer de som anvander en kraftig forstarkare at driva subwoofern med. Volym och haldimensioner som indikeras pa det medfoljande bladet med tekiska data maste foljas i detailj fer att ge optimalatresultat.

"BAND-PASS"-LADOR

Band-passlador kan ge den stürsta uteffekten fran alla forstarkar- och subwooerkombinationer furett begransat frekvensband men denna extra uteffekt farn pa bekostnad av exakthet i ljudet. Band-pass-lador kombinerar slutna och basreflexlador med plats for subwoofer tillsammans med en reflexkammare der subwooferns jud skickas ut. Reflexkammaren fungerar som ett akustskl low-pass-filter som dampar hoga frekvenser i subwooferns uteffekt. Dampningen av hoga frekvenser kan gora det svart all hora forstarkar- och hogtalardistorsion. Foljaktligen kanske det inte agar att avgora naret det finns risk fer att subwoofer skadas.

Lás i det medfoljende bladet med tekniska data for specifika dimensionskrav for ladan.

FORDELAR MED "BAND-PASS"-LADOR

• En optimal band-pass-lada ger higre uteffect over en gransad budredd an en optimal la de vagen annan typ.
  KOMPROMISSEPA GRUND AV "BAND-PASS"-LADOR
• Band-pass-lador ger hög uteffekt pa bekostnad av exakt ljud.
• En optimal band-pass-láda har mer begrçnsad bandbredd an en optimal láda av négan annn I typ.
  Ladans low-pass-filteregenskaper kan gora det svart att hora om subwoofern loper risk atl forslas.
• En optimal band-pass-lada ar oftast storre an en optimait sluten lada.

KONSTRUKTION AV "BAND-PASS"-LADA

Band-pass-ladkonstruktion ar svarare an basreflexiador och, precis som med slutna lador, maste designparametrarna for reflexden foljas naga. (Den slutna delen ar mer furlalande genlemol mindre design- och konstruktionsvariationer.) Lyckligtvis finns det manga forfabricerade band-pass-lador som ar gjorda for att f ut mesta moliga uteffekt fran i principa alla subwooers. Vi rekommenderar starkt anvndning av forfabricerad band-pass-lada om du maste ha en band-pass-lada. Om du foredrar att bygga din egen band-pass-lada ska du ancenda spanskiva med medelhog densitet (medium-density fiberboard, MDF), lim och skruvar for att bygga ladan och sedan tata alla skyar mad silikon.

JBL REKOMMENDERAB

Band-pass-lástor rekommenderas embarf for entusiaster som vill ha Högt ljdtryck (sound-pressure level, SPL) utan krav pa exactk ljdātergivning. 0m du vill ha Hög SPL OCH valludade bas recommender vi en basreflexkonstruktion.

by HARMAN

CLUB SUBWOOFERS

WS1000 och WS1200

MONTERA SUBWOOFERN

WS1000 och WS1200 subwoofer kan monteras frän ladsans utsida eller frän ladsans insida. Vilket satt an subwooferns monteras skaden medfoljande skumpackningen anvandas for att sakerstalla lackagefrittning mellan subwooerramen och ladan.

ANSLUTA SUBWOOFERN

2-ohmsklassificering ligger inom
subwooferns effektspecifikationer ger
installing av SSI-brytaren pa 2 ohm
maximal utefekt.

VIKTIGT: Kontrollera att subwooferforstarkaren ar avstandiinnan SSI-brytaren stalls in. Andra inte brytarenlage da subwooferstarkaren ar i gang.Det kan forstora forstarkaren.

ANSLUTA FÜRSTARKAREN

Club WS1000 och WS1200 subwoofer-ansluttingar kompatabla med snabbkoppling (medfoljer inte) eiler ldda ansluttingar. Rekommenderad kabel ligger mellan 14 AWG och 8 AWG, heroende pa kabelns langd mellan forstarkare och woofer. Tjockare kabel kravs for langder over 6 tum (2m)

Den bredare terminalen ar positiv och den smalare ar negativ (visas aven pa terminallocket).

OBS! Om naken kabel anvands sca du vara noga med att inga losa "+" och -" delar ror vid varandra. Om de vidror varandra kan det orsaka kortluting som kan skada forstarkaren.

SPECIFICATIONER

Club WS1000

Effekt (Peak):

Röstspolens diameter:

Monteringsdjup:

Total diameter:

Ursparningsdiameter:

800W

89 dB

35Hz-175Hz

2 eller 4 ohm (valbart)

2 tum (50 mm)

3-5/16 tum (83 mm)

10-9/16 tum (268 mm)

9-1/2 tum (240mm)

Club WS1200

mm003(mu21)mm052(mu01

refoowbSuVeTmototuAISSsIforpgA LRefoowbuSeVitomotuAISSsIforpgA

W052W002A8(tkeE

1000W

92 dB

-175Hz

1. Eller 4 ohm (yaihart)

2 tum (50 mm)

3-5/16 tum (83 mm)

12-1/4 tum (310 mm)

11-1/8 tum (282mm)

Det kravs ett giltigt serienummer for garantitackning.

Funktioner.,specifikationer och utseende kan komma att anders atan att detta meddelas.

Dessaprodukter ar avsedda for mobila applickationer och inte for anslutting till vanlga elnatet.

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.harmans.com

© 2015 HARMAN International Industries, Incorporated, Alla raffigheter resinerade.

JBL are tyl varumarke som lllhor HARMAN International Industries, Incorporated, registrali USA ocheller andra lander.
