Club WS1200 - Subwoofer JBL - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts Club WS1200 JBL als PDF.
| Marke | JBL |
| Modell | Club WS1200 |
| Produkttyp | Auto-Subwoofer |
| Nennleistung (RMS) | 250 W |
| Frequenzgang | 27 Hz - 175 Hz |
| Impedanz | 2 oder 4 Ohm (über SSI-Schalter wählbar) |
| Schwingspulendurchmesser | 50 mm (2") |
| Einbautiefe | 83 mm (3-5/16") |
| Außendurchmesser | 310 mm (12-1/4") |
| Ausschnittdurchmesser | 282 mm (11-1/8") |
| Empfohlener Gehäusetyp | Geschlossen, Bassreflex, Bandpass |
| Montage | Außen- oder Innenmontage (mit Schaumstoffdichtung) |
| Anschluss | Schnellanschlüsse oder Löten; empfohlener Kabelquerschnitt 2,08 mm² bis 8,37 mm² |
| Stromversorgung | 12 V Autobatterie (über externen Verstärker) |
| Pflege und Reinigung | Mit einem trockenen Tuch reinigen; abrasive Produkte vermeiden |
| Sicherheit | Während der Fahrt nicht laut hören; Verstärker vor Impedanzwechsel ausschalten |
| Ersatzteile und Reparierbarkeit | Wenden Sie sich an einen autorisierten JBL-Installateur; Reparatur durch Fachpersonal |
| Allgemeine Informationen | Seriennummer für Garantie erforderlich; extraflaches Design; nur mobiler Gebrauch |
Häufig gestellte Fragen - Club WS1200 JBL
Benutzerfragen zu Club WS1200 JBL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Subwoofer kostenlos im PDF-Format! Finden Sie Ihr Handbuch Club WS1200 - JBL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Club WS1200 von der Marke JBL.

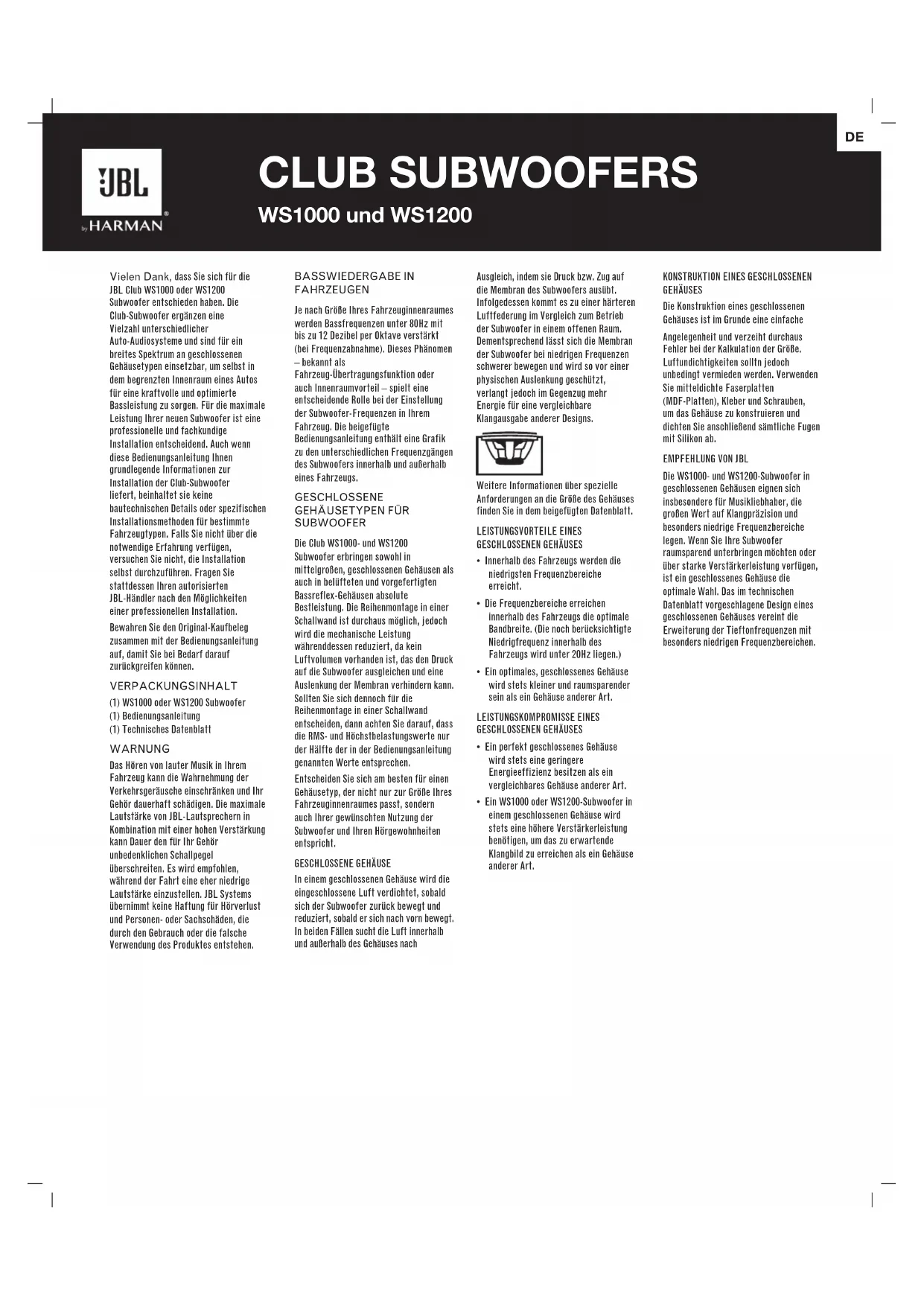

BEDIENUNGSANLEITUNG Club WS1200 JBL
Vielen Dank, dass Sie sich für die JBL Club WS1000 oder WS1200 Subwoofer entschieden haben. Die Club-Subwoofer ergänzen eine Vielzahl entsprechlicher Auto-Audiosysteme und sind für ein breites Spektrum an geschlossenen Gehäusatypegen einsetzbar, um selbst in dem begrenzten Innenaum eines Autos für eine kraftvolle und optimierte Bassleistung zu sorgen. Für die maximale Leistung ihrer neuen Subwoofer ist eine professionelle und fachkundige Installation entscheidend. Auch wenn diese Bedienungsanleitung Innen grundlegende Informationen zur Installation der Club-Subwoofer lieferf, beinhaltet sie keine bautechnischen Details oder spezifischen Installationsmethoden für bestimmte Fahrzeugtypen. Falls Sie nicht über die notwendige Erfahrung verfügen, versuchen Sie nicht, die Installation selbst durchzuführen. Fragen Sie stattdessen ihren autorisierten JBL-Händler nach den Möglichkeit einer professionellen Installation. Bewahren Sie den Original-Kaufbeleg zusammen mit der Bedienungsanleitung auf, damit Sie bei Bedarf darauf auf Rückgreifen können.
VERPACKUNGsinhalt
(1) WS1000 oder WS1200 Subwoofer
(2) Bedienungsanleitung
(3) Technisches Datenblatt
WARNING
Das Horen von lauter Musik in Ihr
Fahrzeug kann die Wahrnehmung der
Verkehrsgeräutsche einschränkten und ihr
Gehor dauerhaft schädigen. Die maximale
Lautstärke von JBL-Laufsprechnn in
Kombination mit einer hohen Verstärkung
kann Dauer den für Ihr Gehor
unbedenklichen Schallpegel
überschreiben. Es wird empfohlen,
während der Fahrt eine ether niedrige
Lautstärke einzustellen. JBL Systems
übernimmt keine Haftung fur Hörverlust
und Personen-oder Sachschemen, die
durch den Gebrauch oder die falsche
Verwendung des Produktes entstehen.
BASSWIEDERGABE IN FAHRZEUGEN
Je nach Groß Ihres Fahrzeuginnenraumes werden Bassfrequenzen unter 80Hz mit bis zu 12 Dezibel per Oktave verstarkt (bei Frenzabnahme). Dieses Phenomen -bekannt als
Fahrzeug-Übertragungsfunktion oder auch Innerraumvorteil - spielt eine entscheidende Rolle bei der Einstellung der Subwoofer-Frequenzen in Ihr Fahrzeug. Die beigeufige Bedienungsanleitung enthalt eine Grafik zu den entsprechlichen Freqenzgängen des Subwoofer's innerhalb und außerhalb eines Fahrzeugs.
GESCHLOSSENE GEHAUSETYPEPN FÜR SUBWOOFER
Die Club WS1000- und WS1200 Subwoofer erbringen sowohl in mittelgroßen, geschlossenen Gehäussen als auch in bellufteten und vorgefertigten Bassreflex-Gehäussen absolute Bestleistung. Die Reihenmontage in einer Schallwand ist durchaus möglich, jedoch wird die mechanische Leistung währenddessen reduziert, da kein Luftvolumen vorhand ist, das den Druck auf die Subwoofer ausgleichen und eine Auslenkung der Membran verhindern kann. Sollen Sie sich denialnoch für die Reihenmontage in einer Schallwand entscheiden, dann achtsten Sie darauf, dass die RMS- und Hochstbelastungswerte nur der Häiffe der in der Bedienungsanleitung genommen Werte entsprechen.
Entscheiden Sie sich am besten für einen Gehausotyp, der nicht nur zurgroße Ihres Fahrzeuginnenraumes passt, sondern auch ihrer gewünschen Nutzung der Subwoofer und ihren Hörgewohnheiten entspricht.
GESCHLOSSENGEHÄUSE
In einem geschlossenen Gehäuse wird die eingeschlossene Luft verdichtet, sobald sich der Subwoofer zurück hewegt und reduziert, sobald er sich nach vorn bewegt. In beiden Fälle sich die Luft innerhalb und außerhalb des Gehäuses nach
Ausgleich, indem sie Druck bzw. Zug auf die Membran des Subwoofoers ausluht. Infolgedessen kommt zu einer harteren Luftfederung im Vergleich zum Betrieb der Subwoofer in einem offenen Raum. Dementsprechend{lasst sich die Membran der Subwoofer bei niedrigen Frenzenen schwerer bewegen und wird so vor einer physischen Auslenkung geschützt, verlangt jedoch im Gegenzug mehr Energie für eine vergleichbare Klangausgabe anderer Designs.
Weitere Informationen über spezielle Anforderungen an die Grüne des Gehäuses finden Sie in dem beigefugen Datenblatt.
LEISTUNGSVORTEILE EINES GESCHLOSSEN GENHAUSES
- Innerhalb des Fahrzeugs werden die niedrigsten Frenzbereiche erreicht.
Die Freqenzbereiche erreichen innerhalb des Fahrzeugs die optimale Bandbreite. (Die noch berücksichtigte Niedrigfrequenz innerhalb des Fahrzeugs wird unter 20Hz liegen.) - Ein optimales, geschlossenes Gehäuse wird stets kleiner und raumsparender sein als ein Gehäuse anderer Art.
LEISTUNGSKOMPROMISSE EINES GESCHLOSSENEN GEHAUSES
- Ein perfekt geschlossenes Gehäuse wird stets eine gingere Energieeffizienz besitzen als ein vergleichbares Gehäuse anderer Art.
- Ein WS1000 oder WS1200-Subwoofer in einem geschlossenen Gehäuse wird stets eine höhere Veränderleistung benöttigen, um das zu erwartende Klangbild zu erreichen als ein Gehäuse anderer Art.
KONSTRUKTION EINES GESCHLOSSENEGHAUSES
Die Konstruktion eines geschlossenen Gehäuses ist im Grunde eine einfache Angelegenheit und verzeitt durchaus Fehler bei der Kalkulation der Grübe. Luftundichtigkeiten sollen jeder unbedingt vermieden werden. Verwendten Sie mitteldichte Faserplatten (MDF-Platten), Kleber und Schrauben, um das Gehäuse zu konstruieren und dichen sie anschließlich sonstliche Fugen mit Sillikon ab.
EMPFEHLUNG VON JBL
Die WS1000- und WS1200-Subwoofer in geschlossenen Gehäussen eigen sich insbesondere für Musikliebhaber, die großen Wert auf Klangprazisition und besonder们的 niedrige Frenzbereiche legen. Wenn Sie ihre Subwoofer raumsparend unterbringen möhlen oder über starke Verstarkerleistung verfügen, ist ein geschlossenes Gehäuse die optimale Wahl. Das im technischen Datenblatt vorgeschlagene Design eines geschlossenen Gehäuses verein die Erweiterung der Tieftenfrenzzen mit besonderen niedrigen Frenzbereichen.
CLUB SUBWOOFERS
WS1000 und WS1200
BELUFTETE GEHAUSE
Ein belüftetes Gehäuse besitzl überhalb der abgestimmten Resonanzfrequenzen dieselben Eigenschaften wie ein geschlossenes Gehäuse. Bei der Resonanz (die durch das Luftungssystem mitbestimmt wird),produziert die Ventilation den größten Anteil des Klangvolumens - die Membran des Subwoofoers ist nahezu regungslos, während primar die Luft vibriert. So kommt es in und über den Resonanzbereichen zu einer erhöhten Mechanischen Leistung und zugleich zu einer geringeren Leistung unterhalb der Resonanzbereiche, Da die Membran und die Schwingspule des Subwoofoers sich innerhalb des Resonanzbereichs kaum bewegen,ist auch der Luftstrom an der Schwingspule minimiert und die thermische Leistung ist leicht verringert.
Belleffete Gehause sind vor allem in Bereichen von 40Hz - 60Hz leistungsstärker - auf Kosten der Klangausgabe als in den unteren Oktaten (unter 40Hz ). Bei belufteten Gehäusen sollte ein Infraschall-Filter verwendert werden. Ein optimales, beluftetes Gehause für den Subwoofer der Club-Serie ist in der Regel großer als ein optimales, geschlossene Gehause.
Weitere Informationen über spezielle Anforderungen an die Grübe des Gehäuses finden Sie im beigeflogenen Datenblatt.
LEISTUNGSVORTEILE EINES BELUFTETEN Gehauses
- Ein optimales, belluftes Gehäuse bietet eine deutlich bessere Effizienz und Wiedergabeleistung in den Frequenzbereichen von 40Hz - 60Hz als ein optimales, geschlossenes Gehäuse.
- Ein optimales, belliffteres Gehäuse möglichst eine leistungsstärkere Basswiedergabe als ein optimales, geschlossenes Gehäuse. Gehäuse.
- Ein WS1000- oder WS1200-Subwoofer in einem optimalen, belufteten Gehäuse wird oberhalb der abgestimmten Resonanzfrequenzen stets eine niedrigere Verständigerleistung haben, um das zu erwartende Klangbild zu erreichen als ein Gehäuse anderer Art.
LEISTUNGSKOMPROMISSE EINES BELUFTETEN GEHAUSES
- Reduzierte Klangeistung in den unteren Oktaven (unter 40Hz).
Verringerete mechanische Leistung unterhalb der Resonanzfrequenz. Um Verzerrungen des Subwooferns unterhalb der Resonanzfrequenz zu verringn, wird die Verwendung einen Infraschall-Filterns dringend empfohlen. - Ein optimes, beluftetes Gehäuse ist in der Regel länger als ein optimes, geschlossenes Gehäuse.
KONSTRUCTION EINES BELUFTETEN GEHAUSES
Die Konstruktion eines belüfften Gehäuses gestaltet sich schwieriger als der Bau eines geschlossenen Gehäuses. Die Abmessungen für Volumen und Lufthungsschitze stehen in einem speziellen Verhältnis zu den physikalischen und elektromechanischen Eigenschaften des Subwooferers. Die genaue Einhaltung der empfohlenen Maß ist darum zwingend erforderlich. Genau wie bei einem Kleber und Schrauben, um das Gehäuse zu konstruieren und dichten Sie anschließend ähnliche Fugen mit Silicon ab.
EMPFEHLUNG VON JBL
Die WS1000-und WS1200-Subwoofer in bellüfteten Gehäusern eigen sich insbesondere für Musikliebhaber, die großen Wert auf eine überzeugende Bassleistung legen. Wenn Sie Ihr Subwoofer durchaus Platz einräumen möhen oder einen etwa schwächeren Subwoofer-Veränder haben, dann ist dieser Gehäusetyp die optimale Wahl. Die Abmessungen für das Volumen und die Lüfungsschütze, die Sie auf dem beigeflogen technischen Datenblatt finden, sollenen unbedingt keinugeihalten werden, um die bestmögliche Leistung zu erreichen.
BASSREFLEX-GEHÄUSE
Bassreflex-Gehäuse können aus allen Verstärker-Subwoofer-Kombinationen für einen begrenzten Frenzungbereich ein Maximum an Klangeleistung Herausholen. Dabei wird jedoch die Klangpräzison eingeschrankt. Bassreflex-Gehäuse kombinierten ein geschlossenes oder belluftetes Gehäuse für die Unterbringung des Subwoofer mit einer bellufteten Kammer, der die Klangausgabe des Subwoofer aufflängt. Die belluftete Kammer dient als akustischer Tieffpassfilter, der hohe Frequenzbereiche des Subwoofer abschwacht. Die Schwächung der hohen Frequenzbereiche sorgt für eine hörbare Verringerung der Verzerrungen, die vom Verstärker und vom Subwoofer ausgegeben konnen. Das hat{jedoch zur Folge, das Sie auch jene Verzerrungen nicht wahrnehmen, die den Subwoofer beschädigten konnten.
Weitere Informationen über spezielle Anforderungen an die Grübe des Gehäuses führen Sie im beigefugen Datenblatt.
LEISTUNGSVORTEILEEINES BASSREFLEX-GEHAUSES
- Ein optimes Bassreflex-Gehäuse bielte Ihmene eine höhere KIangeleistung innerhalb einer begrenzten Bandbreite als ein optimes Gehäuse anderer Art.
LEISTUNGSKOMPROMISSE EINES BASSREFLEX-GEHAUSES
Bassreflex-Gehause erreichen eine besonder hohe Klangleistung - auf Kosten einer ausgegräten Klangprazision.
- Ein optimales Bassreflex-Gehäuse verfügt über eine geringere Bandbreite als ein optimales Gehäuse anderer Art.
Die Eigenschaften des Tiefpassfilters des Gehäuses erschweren die Wahrnehmung von Verzerrungen, die den Subwoofer beschädigten können.
- Ein optimales Bassreflex-Gehäuse ist in der Regel größter als ein optimales, beilüftetes Gehäuse.
KONSTRUCTION EINES BASSREFLEX-GEHÄUSE
Die Konstruktion eines Bassreflex-Gehäuses gestaltet sich schwieriger als die eine belfufteten Gehäuses. Die Konstruktionsvorgaben insbesondere für die belfuftete Kammer müssen sorgfältig eingehalten werden. (Der geschlossene Teil dagegen verkaftet keinere Abweichungen.) Erfreulicherweise gibt es bereits zahlreiche, vorgefertigte Bassreflex-Gehäuse für nahezu jeder Art von Subwoofern, die speziell für eine hohe Klangleistung entwickelt wurden. Diese vorgefertiglen Bassreflex-Gehäuse werden bei Bedarf dringend empfohlen. Sollen Sie sich noch dazu entschieden, ihre eigenes Bassreflex-Gehäuse zu bauen, dann verwenden Sie mitteldliche Faserplatten (MDF-Platten) sowie Kleber und Schrauben für die Konstruktion und dichten Sie anschließend samschte Fugen mit Silikon ab.
EMPFEHLUNG VON JBL
Bassreflex-Gehäuse eignen sich insbesondere für Musikliebhaber, die großen Wert auf hohe Schaldruckpegel (SPL) legen und eine ausgeprügte Klangprazision vernachlüssigen können. Falls Sie jedoch besonderes hohe Schaldruckpegel UND leistungsstarke Basse bevorzugen, dann sind bellfertete Gehäuse ihre erste Wahl.
by HARMAN
CLUB SUBWOOFERS
WS1000 und WS1200
EINBAU DES SUBWOOFERS
Die WS1000- und WS1200-Subwoofer konnen von außen oder von innen im Gehäuse befestigt werden. Unabhängig davon, wie Sie den Subwoofer befestigen, verwenden sieitte die mitgelieferte Schaumstoffdichtung zur sicheren Abdichtung des Spalts zwischen Subwoofer und Gehäuse.
ANSCHLUSS DES SUBWOOFERS

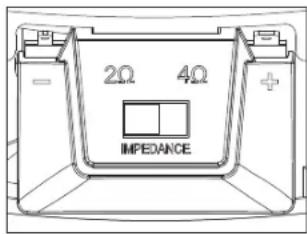

EINSTELLLEN DER IMPEDANZ
Sowohl der WS1000- als auch der WS1200-Subwoofer unterstützen den Funktion eines Engangsimpedanschalters (Selectable Smart ImpedanceTM - SSI switch). These exclusive Funktion ermöglicht denen die einfache Einstellung des Subwoofer auf 2 oder 4 Ohm über einen manuellen Schalter (siehe Abbildungen rechts). So können Sie bequem die Veränderleistung Ihres Subwoofer an jeder Situation optimal anpassen. Die Einstellung des Engangsimpedanschalters auf 2 Ohm verstarkt die Klangleistung Ihres Subwoofer gegenüber der 4 Ohm-Einstellung auf bis zu 3 Dezibel.
2 Ohm-Einstellung
4 Ohm-Einstellung
(jenachVerstärker).Die
Wiedergabeleistung ist in allen anderen Punkten identisch. Falls der
angeschlossene Verstärker für einen Betrieb bei 2 Ohm ausgelegt ist und seine Nennleistung innerhalb der
Spezifikationen des Subwoofoers liegt, erreichen Sie mit der Einstellung des Schalter auf die 2 Ohm-Position bereits die maxima flangeleitung.
WICHTIG: Stellen Sie sichere, dass der Verstärker des Subwoofoers ausgeschalte ist, bevor Sie den Eingangsimpedanzschalter bedieten. Wechseln Sie nicht zwischen den verschiedenen Positionen des Schalters, solange der Verstärker in Betrieb ist. Dies kunde sonst zu Schaden am Verstärker führen.
ANCHLUSS DES VERSTARKERS
Die Anschlusses des Club WS1000- und 12000er-Subwoofer soweih mit Schnellanschlussen (nicht im Lieferumfang enthalten) als auch mit Lottanschlussen Kompatibel.
Der empfohlene Leiterquerschnitt liegt
zwischen 2,08mm^2 und 8,37mm^2 abhängig von der Lange des Kabels zwischen Versteller und Subwoofer. Ein higherer Leiterquerschnitt wird für Kabellangen ab 2 m empfohlen.
Der brieftere Zugang ist der Plussol, der schmalere dagegen ist der Minuspol (auch auf dem Zugangsverschluss abgebildet).
HINWEIS: Bei der Verwendung von nicht isolierten Kabeln achten Sieitte darauf, dass sich Plus- und Minuspol nicht berühren. Ein Berühren der nicht isolierten Kabel kann zu einem Kurzschluss und dadurch zu Schäden am Verträker führen.
TECHNISCHE DATEN
RMS-Leistung:200W250W
Maximale Hochstleistung: 800 W 1000 W
Empfindlichkeit bei 2,83V/1m: 89 dB 92 dB
Frequenzgang: 35 Hz - 175 Hz 27 Hz - 175 Hz
Impedanz: 2 oder 4 Ohm (wahlbar) 2 oder 4 Ohm (wahlbar)
Durchmesser der Schwingspule: 2^ (50 mm) 2" (50 mm)
Einbautliefe: 3-5/16" (83 mm)
Gesamtdurchmesser:
Durchmesser der Blende:
3-5/16" (83 mm)
10-9/16" (268 mm)
9-1/2" (240 mm)
12-1/4" (310 mm)
11-1/8" (282 mm)
Für Garantieansprüche ist eine gültige Seriennummer erforderlich.
Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen.
These Produkte sind für mobile Anwendungen konzipiert und nicht für einen Netzanschluss vorgesehen.
HARIMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www. ib.com
© 2015 HARMAN International Industries, Incorporated. Alle Rechte vorhalten.
JBL ist ein Warenzeichen von HARMAN International Industries, Incorporated, registrierl in den Vereinigten Staaten und/oder anderen Ländern.
DE
