| Marka | JBL |
| Model | Club WS1200 |
| Ürün Türü | Araba Subwoofer'ı |
| Maksimum Güç (RMS) | 250 W |
| Frekans Tepkisi | 27 Hz - 175 Hz |
| Empedans | 2 veya 4 ohm (SSI anahtarı ile seçilebilir) |
| Ses Bobini Çapı | 50 mm (2") |
| Montaj Derinliği | 83 mm (3-5/16") |
| Dış Çap | 310 mm (12-1/4") |
| Kesme Çapı | 282 mm (11-1/8") |
| Önerilen Kutu Tipi | Kapalı, havalandırmalı, bant geçişli |
| Montaj | Kutu dışı veya içi (köpük conta ile) |
| Bağlantı | Hızlı bağlantılar veya lehimleme; önerilen kablo kesiti 2,08 mm² ila 8,37 mm² |
| Güç Kaynağı | Araç 12 V akü (harici amplifikatör ile) |
| Bakım ve Temizlik | Kuru bir bezle temizleyin; aşındırıcı ürünlerden kaçının |
| Güvenlik | Sürüş sırasında yüksek sesle dinlemeyin; empedansı değiştirmeden önce amplifikatörü kapatın |
| Yedek Parçalar ve Onarım | JBL yetkili montajcısına başvurun; profesyonel tarafından onarım |
| Genel Bilgiler | Garanti için seri numarası gerekli; ultra ince tasarım; yalnızca mobil kullanım |
Sık sorulan sorular - Club WS1200 JBL
Kullanıcıların soruları hakkında Club WS1200 JBL
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Subwoofer PDF formatında ücretsiz! Kılavuzunuzu bulun Club WS1200 - JBL ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. Club WS1200 markasının JBL.

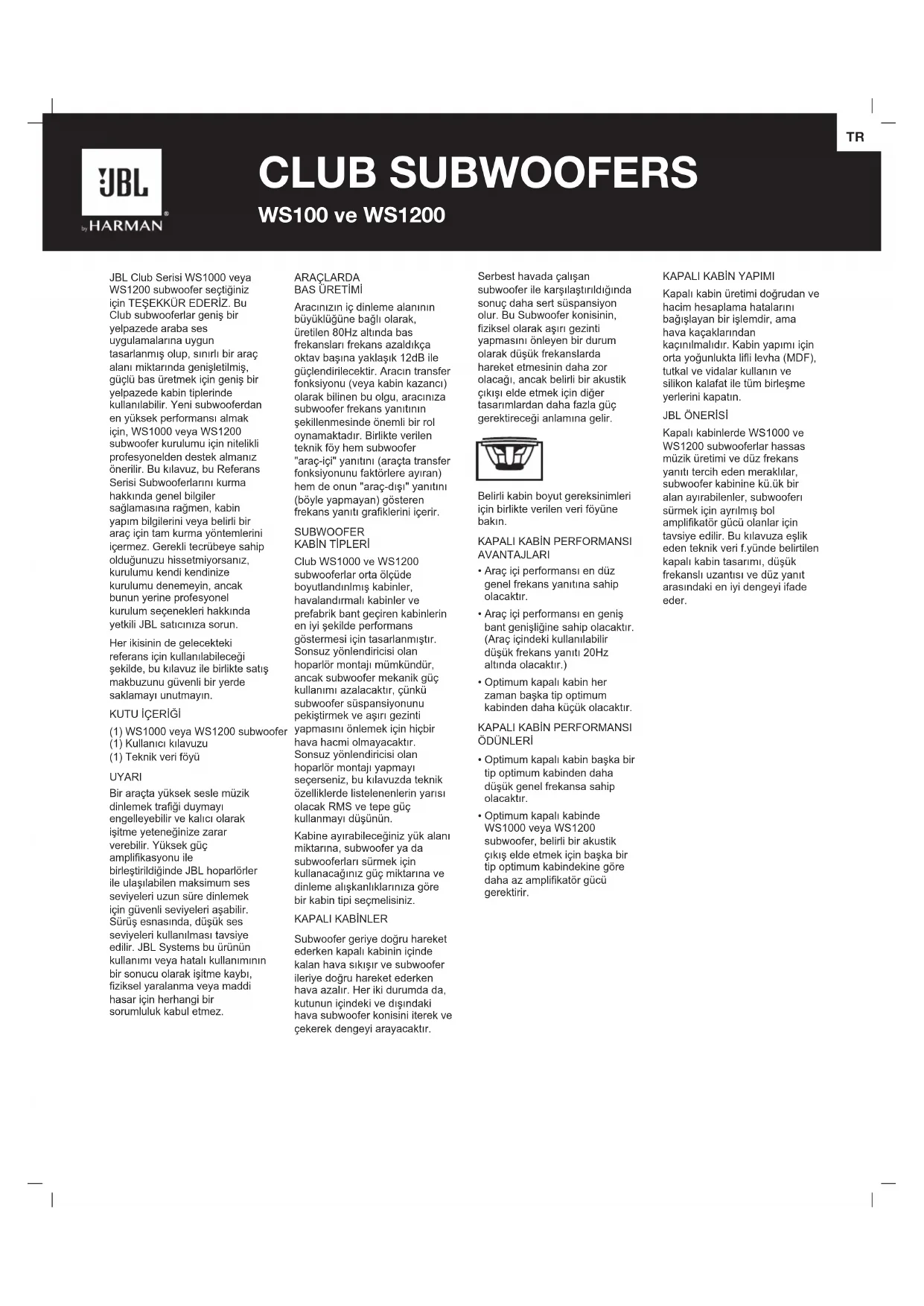

KULLANIM KILAVUZU Club WS1200 JBL
JBL Club Serisi WS1000 veya WS1200 subwoofer sectjiniz icin TESEKKUR EDERIZ. Bu Club subwooferlar genis bir yelpazede araba ses uygulamalarina uygun
tasarlanmis olup, sinirli bir araç alanı miktarinda genisletilmis, Gülü bas uretmek icin genis bir yelpazede kuple tiplerinde kullanil bilir. Yeni subwooferdan en yüksek performansı almak icin, WS1000 veya WS1200
subwoofer kurulum icin nitelikli profesyonelden destek almaniz onerllr. Bu kilavuz, bu Referans Serisi Subwooferlarini kurma hakkinda genel bilgiler saglamasina ragmen, kabin yapim bilgileri be heliri bir araç icin tam kurma yontemlerini icermez. Gerekli tecrübeye sahip oldugunuzu hissemtiyorsanz, kurulumu kendi kendinize kurulum denemeyin, ancak bunun yerine profesyonel kurulum secenekleri hakkinda yetkili JBL satciniza sorun.
Her ikisinin de gelecekteki
referans icin kullanilabilecegi
sekilde, bu kilavuz ile birlikte sati
mabkuzunu guvenlin bir yerde
saklamayi unutmayin.
KUTUICERI
(1) WS1000 veya WS1200 subwoofer
(1) Kullanicikilavuzu
(1) Teknik veri foyu
UYARI
Bir araccta yuksek sesleMZIK dinlemek trafigi duymayi engelleyebilir ve kalici olarak isitme yeteneginize zarar verebilir. Yuksek guc amplifikasyonile birlestirildiginde JBL hoparlorler ile ulasilabilen maksimum ses seviyeler uzun sure dinlemek icin gvenlri seviyeler asabilir. Surus esnasinda,duusk ses seviyeler kullanilmasi tavyiye edilir. JBL Systems bu urunun kullanimi veya hatali kulaniminin bir sonucu olarak isitme kaybi, fiziksel yaralanva veya maddi hasar icin herhangi bir sorumluluk kabul etmez.
ARACLARDABAS URETIMI
Aracinizin ic dinleme alaninin buyukugune bagl olarak, uretilen 80Hz altunda bas frekanslar frekins azaldikca oktav basina yaksik 12dB ile gucldirilecektr. Aracin transfer fonksiyonu (veya kabin kazanci) olarak bilinen bu olgu, araciniza subwoofer frekans yanitinin sekillenmesinde onemli bir rol oynamaktadir. Birlikte verlen teknik foy hem subwoofer "araç-ı"yanitini (araçta transfer fonksiyonunu faktörler ayiran) hem de onun "araç-disi"yanitini (boyle yapmayan) goisteren frekans yanı grafiklerini icerir.
Club WS1000 ve WS1200
subwooferlar orta olçüde
boyutlandinl'm kabinler,
havalandirmali kabinler ve
prefabrik bantGPCiren kabinlerin
en iyi sekilde performances
göstermesi icin tasarlanmistr.
Sonsuz yönlendiricişi olan
hoparlor montaji mumkündur,
ancak subwoofer mekanik质量管理 azalacaktı,减免k subwoofer sspansiyonunu pekişirmeke asiri gezinti
yapmasini onlemek icin hibi
hava hacmi olmayacaktı.
Sonsuz yönlendiricişi olan
hoparlor montaji yapmaya
seçerseniz, bu kilavuzda teknik özkellklerde listelenenlerin yarisi olacak RMS ve tepe Günc
kullanmayi Düşünun.
Kabine ayirabileceginiz yuk alanikmitarina, subwoofer ya da subwooferlar surmek icin kullanacaginiz guc miktarina ve dinleme aliskanlkariniza gorebir kabin tipi semelisiniz.
KAPALI KABINLER
Subwoofer gerije dogru hareket ederken kapali kabinin icinde kalan hava sikisir ve subwoofer ileriye dogru hareket ederken hava azalir. Her iki durumda da, kutunun icindeki ve disindaki hava subwoofer konisini iterek ve cekerek dengeyi arayacaktir.
Serbest havada calisan
subwoofer ile karilastirldignda
sonuc daha tert suspansiyon
olur. Bu Subwoofer konisinin,
fiziksel orang agiri gezinti
yapmasini onleyen bir durum
olarak dusuk frekanslarda
hareket emesinin daha zor
olacagi,ancak berli bir akustik
cikisi elde etmek icin diger
tasarilmardan dahfa zuga
gerektirecegi anlamina gelir.
Beliri kabin boyut gereksinimleri icin birlikte verilen veri foyune bakin.
KAPALI KABIN PERFORMANSI AVANTAJLARI
Araç ici performansi enBiz genel frekans yanitina sahip olacakttr.
Araç ici performansi en genis bant genisligine sahip olacaktir. (Araç icindeki kanilanilibir dusuk frekans yaniti 20Hz altinda olacaktir.)
Optimum kapali kabin her zaman巴斯ka tip optimum kabinden希望大家kucuk olacaktr.
KAPALI KABIN PERFORMANSI ODUNLERI
Optimum kapali kabin baska bir tip optimum kabinden daha dusuk genel frekansa sahip olacaktir.
Optimum kapali kabinde WS1000 veya WS1200 subwoofer, behirli bir akustik cikis elde etmek icin baska bir tip optimum kabindekine gore daha az amplifaktor guci gerektirir.
KAPALIKABINYAPIMI
Kapali kabin uretimiogrudan ve hacin hesaplama hatalarini bagislayan bir islemdir, ama hava kasaklarindan kacinimaldir. Kabin yapimi icin orta yogunlukta liflivha (MDF), tutkal ve vidar kullanin ve silikon kalafituletumbirlesme yerleriini kapatin.
JBL.ONERISI
Kapali kabinlerde WS1000 ve WS1200 subwooferlar hassas muzik üretimi ve diz frekans yaniti tercih eden merakilar, subwoofer kabinine ku.uk bir alan ayirabilenler, subwooferi surmek icin ayrilmis bol amplifaktor gucu olanlar icin tavsiye edilir. Bu kulauza eslik eden teknik veri f.yunde belitlen kapali kabin tasarimi, dizuk frekansu uzantisi ve diz yanit arasindaki en iyi dengeyi ifade eder.
CLUB SUBWOOFERS
WS1000 ve WS1200
HAVALANDIRMALI KABINLER
Bir havalandirmali kabin
ayarlandigi (rezonans) frekansin
ustundeki frekanslarda kapali bir
kabin gibi davranir. Rezonanta (havalandirma tarafindan
tanimlanan), havalandirma sesin
coogunlugunu uretin - subwoofer
konisi havalandirma icindeki
havanin titresimi sirasinda
hemen hemen sabittir. Bu
rezonanta se rezonansin
ustunde daha buyuk mekanik
guc kullanmayi saglar, fakat
rezonansin alto da mekanik guc
kullanma azaltir. Subwoofer
konisi ve ses bobini rezonanta
fazla hareket emediklerinden,
ses bobini boyunca hava akimi
minimize edilmstir ve termal guc
kullanma rezonanta biraz azalir.
Havalandirmali kabinler, en dusuk oktay (40Hz altinda) ses cikisi pahasina 40Hz - 60Hz aralignda daha iyi verimilik saglar. Infrasonik filtrle kulanimi havalandirmali kabinler ile tavsiye edilir. Club Serisi subwoofer icin optimum havalandirmali kabin optimum kapali kabinden daha buyuktur.
Beliri kabin boyut gereksinimleri icin birlikte verilen veri foyune bakin.
HAVALANDIRMALI - KAPALI KABIN PERFORMANSI AVANTAJLARI
Optimum havalandirmali kabinin optimum kapali kabinlerden 40Hz -60Hz araligiinda daha fazla verimilişi ve daha yüksekçişi vardir.
- Optimum havalandirmali kabin optimum kapali kabinden daha buyuk bas hisi saglar.
Optimum havalandirmali kabinde WS1000 veya WS1200 subwoofer, beliri bir akustik ciki (kabinin rezonans frekansina kadar inen) elde etmek icin optimum kapali kabindekine gore daha az amplifikator guc gerektirir.
HAVALANDIRMALI KABIN PERFORMANSI ÖDUNLERI
- En Düşuk oktavda (40Hz altinda) azaltimş;cikis.
- Kabinin rezonans frekansinin
Altinda azaltilmis mekanik gu. kullanimi. Kabinin rezonans frekansinin Altinda subwooferin asiri sürüme sansini azaltmak icin, bir elektronik infrasonik filtrte kullanimi son derece tavsiye edilir.
Optimum havalandirmali kabin her zaman optimum kapali kabinden daß buyuk olacaktir.
HAVALANDIRMALIKABIN YAPIMI
Havalandirmali kabin yapimi
kapali kabin yapimindan daha
zordur. Kabin hacmi ve要考虑
noktas boyutlarin, onerilen
kabin hacmi ve要考虑
ozellikinerine kasinilide uyulmasini
gerektiren, subwoofer fiziksel ve
elektromekanik oyellikleri ile ozel
bir iliskisi vardir. Kapali
kabinlerde oldugu gibi, kabin
yapimi icin orta yogunlukta lilf
levha (MDF), tutkal ve vidalar
kullanin ve silikan kalafat ile tum
birlesme yerlerini kapatin.
JBLÖNERISİ
Havalandirmalikabinlerde WS1000veWS1200
subwooferlar, vurgulu bas yanit tercih eden merakilar, subwoofer kabinine ayirabilecek bol yuk alanilolanlarve subwooferarini surmek iqin daha az glicu bir amplifikator kullanacak olanlar icin taviyediir. Optimum
performans saglamak icin, birlakte verilen teknik veri foyunde belirtilen hacim ve baglanti noktasolçulerine tam olarak uyulmadir.
BANT GECIREN KABINLER
BantGPCIREK KABINER SINIRI
rekans bandi uzerinde herhangi bir amplifokator ve subwoofer
birlesiminden en fazla cikisi
saglayabilir,ama bu ek cikisi
sonik dokruluk pahasina gelir.
BantGPCIREN KABINER
subwooferin ses cikisini verdiigi
havalandirmali odacik ile bilkite
subwooferi barindran kapali veya havalandirmali kabini
birlestirir.Havalandirmali odacik
subwoofer cikisinda yuksek
frekanslarzayiflatan bir akustik alcalg cegiren filtre gibi davranir. Yuksek frekanslarda bu
zayiflama amplifokator ve
hoparlorde bozulmayi cok zor duyulur hare getirebilir,
dolayisiyla subwooferin zarar gormte tehlikesinde oldugunu
befirlemeniz mumkun olmayibilir
Beliri kabin boyut gereksinimleri icin birlikte verilen veri foyune bakin.
BANT GECIREN KABIN PERFORMANSI AVANTAJLARI
Optimum bant geziren kabin herhangi bir baska tip optimum kabine gore siniri bir bant genisi üzerinden daha yuksek cikis saglar.
BANT GECIREN KABIN PERFORMANSI ODUNLERI
Bant geciren kabinlerden sonik dokrukuluk pahasina yuksek cikiş elde edilir.
Optimum bant geiren kabin herangi bir baska tip optimum kabine gore daha siniri bir bant genisligine sahiptir.
- Kabinin alçak geleiren filtre özellikleri subwooferin zarar görme tehlikesinde olup olmadigiñor duyulur hare getirebilir.
Optimum bant geziren kabin optimum havalandirmali kabinden genellikle dahabuyuktur.
BANT GECIREN KABIN YAPIMI
Bant geziren kabin yapimi
havalandirmali kabin yapimindan
daha zordur ve havalandirmali
kabinlerde oldugu gibi,
havalandirmali bolum icin
tasarim parametreleri dikkatle
takip edilmidir. (Kapali bolum
kucuk tasarim ve yapim
varyasonlari bakimindan daha
bagislayicid.) Neyse ki,
neredeyse her subwooferdan
mumkun olan cikisin bogunu
cikarnak icin tasarlanmis bircoc
prefabrik bant geziren kabinler
vardir. Bir bant geziren kabinet
sahip olmaniz gerekirse,
prefabrik bant geziren kabinler
son derece tavsiye edilir. Kendi
bant geziren kabininizi yapmak
isterseniz, Kabin yapimi icin orta
yogunlukta lifi levha (MDF),
tutkal ve vidalar kullanin ve
silikon kalafitle tum birlesme
yerlerini kapatin.
JBLONERISI
Bant geçiren kabinler sadece
sonik dokruluktan odün
vermeden yüksek ses basinci
seviyeleri (SPL) isteyen
merakllar icin tavsiye edilir.
Yüksek SPL VE harika bas se
cikisi hedeferiniz ise, bunun
yerine havalandirmali kabin
seçilmesi tavsiye edilir.
by HARMAN
CLUB SUBWOOFERS
WS1000 ve WS1200
SUBWOOFER MONTAJI
WS1000 ve WS1200
subwooferlar kabinin disindan veya kabinin icinden monte edilebilir. Subwooferi hangi sekilde monte ettigunze bakilmaksizin, subwoofer cerevesvi kebinarasinda sizintisizsizdirmazlik saglamak icin birlakte verilen kopuk montaj contasiniki kullanin.
SUBWOOFER BAGLANTISI EMPEDANS AYARI
WS1000 ve WS1200
subwooferlarin her ikisi Selectable Smart ImpedanceTM (SSI) anahtari ozelligi sunar. Bu sekgin ozellik, subwoofer empedsansini bir anahtarin (sagdaki resimlere bakin) cevrilmesiyle 2 ohm veya 4 ohm degelerinden birine ayarlamian saglar. Bu, herhangi bir durumda subwoofer amplifaktorden en fazlasini elde etmenize Izin verir
SSI 2-ohm ayari amplifikatore
2-Ohm Ayari
4-Ohm Ayari
bagl olarak,4-ohm ayari
üzerinde subwoofer cikisini 3dB
degerine kadar artirir.
Performans tum diger acilaran
aynidir.Bagli amplifikator 2-ohm
calisma icin derecelendirilmissse
ve onun 2-ohm guc
derekelendirmesi subwoofer guc
kullanma teknik ozellikleri icinde
ise,SSI anahtarinin 2-ohm
konumuna ayarlanmasi
maksimum cikis elde edecekbir.
ÖNEMLI: SSI anahtarini
ayarlamadan once, subwoofer amplifikatorun KAPALI
oldugundan emin olun.
Subwoofer amplifikatoru calisirken anahtari konumunu degistirmeyin. Buny yaparsaniz amplifikatore zarar verebilir.
AMPLIFIKATORBAGLAMA
Club WS1000 ve WS1200
subwoofer konnektörç cabuk
baglanti (birlikte verilmemistir)
veya lehimli baglantlar ile
uyumludur. Amplifikator ve woofer
arasinda seksilen tel uzunluguna
bagl olarak, tavsiye edilen tel capi 14 AWG ile 8AWGarasindadir.Daha kalin olcude tel 6^(2m) uzerindecekilenler inc tercih edir.
Daha genis olan terminal positif ve deducta dar olan terminal negatifir (ayni zamanda, terminal kapagi uzerinde gosterilmstir).
NOT: Kalaysiz ciplak tel
kullanyorsaniz, " - ve + " tellerin
birbirine temas etmediginden ve
bir seksak olmadiğindan emin
olun. Tellerin birbirine temas
etmesi amplifikatorünüze zarar
verebilecek seksilde kisa dewreye
neden olabilir.
TEKNIK ÖZELLIKLER
Club WS1000
10^ (250mm)
Dusuk profilli SSI Otomotiv Subwooferi
200W
Güç Kullanimi (RMS):
Güç Kullanimi (Tepe): W0001W008
Frekans Yanli:
Empedans
Ses Bobini Capi
Montaj Derinligi:
DisCap:
Kesim Çapi:
35Hz-175Hz
2 veya 4 ohms (seçilebilir)
2" (50mm)
3-5/16" (83mm)
10-9/16" (268mm)
9-1/2" (240mm)
Club WS1200
12" (300mm)
Dusuk profilli SSI Otomotiv Subwooferi
250W
Bd29Bd982,83V/1m'de Hassasiyet:
27Hz-175Hz
2 veya 4 ohms (seilebilir)
Garanti kapsami icin gecerli seri numarasi gereklidir.
Özellikler, teknik özellikler ve görünüm haber verilmeksizin degişirilmeye tabidir.
Bu urnler mobil uygulamalar icin tasarlanmis olup, ana sebekeye baglanti amacli degildir.
HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA www.harman.com
