Ürün Türü	Slipstream 12\" havalandırmalı bass kutusu (subwoofer)
Boyutlar (G x D x Y)	600 x 330 x 415 mm
Hoparlör	300 mm (12\")
RMS Gücü	275 W
Tepe Gücü	1100 W
Duyarlılık (2,83 V / 1 m)	93 dB
Frekans Tepkisi	25 - 175 Hz
Empedans	2 veya 4 ohm (değiştirilebilir - Selectable Smart Impedance™)
Kutu Tipi	Slipstream havalandırmalı kutu
Bakım ve Temizlik	Nemli bir bezle temizleyin; temizlik ürünleri veya çözücüler kullanmayın
Kurulum	Kalifiye bir profesyonel tarafından yapılması önerilir; kurulumdan önce aküyü sökün
Güvenlik	Alet kullanırken koruyucu gözlük takın; kurulumdan önce tüm cihazları kapatın
Garanti	Seri numarası ve orijinal fatura ibrazı ile kapsama
Kullanım	Mobil uygulamalar (araçlar) için tasarlanmıştır; şebekeye bağlamayın
Özel Özellik	Amplifikatör gücünü optimize etmek için empedans seçme anahtarı (SSI)

Sık sorulan sorular - S21224SS JBL

Bass kutusunun empedansı nasıl ayarlanır?

Kutu üzerinde bulunan Selectable Smart Impedance™ (SSI) anahtarını kullanın. 2 ohm veya 4 ohm arasında seçim yapabilirsiniz. Anahtar konumunu değiştirmeden önce amplifikatörün kapalı olduğundan emin olun.

Kutuyu amplifikatöre bağlamak için hangi tür kablo kullanılmalıdır?

Kutu bağlantıları için en az 0,5 mm² (20 AWG) hoparlör kablosu kullanın. Bağlantı sırasında polariteye (+ ve -) dikkat edin.

S21224SS'in frekans tepkisi nedir?

Frekans tepkisi 25 Hz - 175 Hz'dir, bu da güçlü bir bas frekans üretimi sağlar.

Bu subwoofer için hangi amplifikatör gücü önerilir?

RMS gücü 275 W ve tepe gücü 1100 W'dır. 2 ohm veya 4 ohm altındaki güç değerleri bu özelliklere uygun bir amplifikatör seçin.

Kutuyu kendim kurabilir miyim?

Genel talimatlar sağlanmış olsa da, en iyi performansı sağlamak ve hasarı önlemek için kurulumun kalifiye bir profesyonele yaptırılması şiddetle önerilir.

Bass kutusu nasıl temizlenir?

Kutuyu nemli bir bezle temizleyin. Yüzeye zarar verebilecek temizlik ürünleri veya çözücüler kullanmayın.

Kurulum sırasında hangi güvenlik önlemlerini almalıyım?

Başlamadan önce araç aküsünün negatif kablosunu sökün. Alet kullanırken koruyucu gözlük takın. Kurulumdan önce tüm ses bileşenlerini kapatın.

Bu subwoofer ev kullanımı için uygun mudur?

Hayır, bu ürün mobil uygulamalar (araçlar) için tasarlanmıştır ve şebekeye bağlanması amaçlanmamıştır.

Garantiden nasıl yararlanabilirim?

Garanti kapsamı için geçerli bir seri numarası gereklidir. Garanti işlemleri için orijinal faturanızı ve seri numarasını saklayın.

Olası empedans ayarları nelerdir ve avantajları nedir?

SSI anahtarı, empedansı 2 ohm veya 4 ohm olarak ayarlamanızı sağlar. 2 ohm ayarı, kullanılan amplifikatöre bağlı olarak bas hoparlör çıkışını 4 ohm ayarına göre 3 dB'ye kadar artırır.

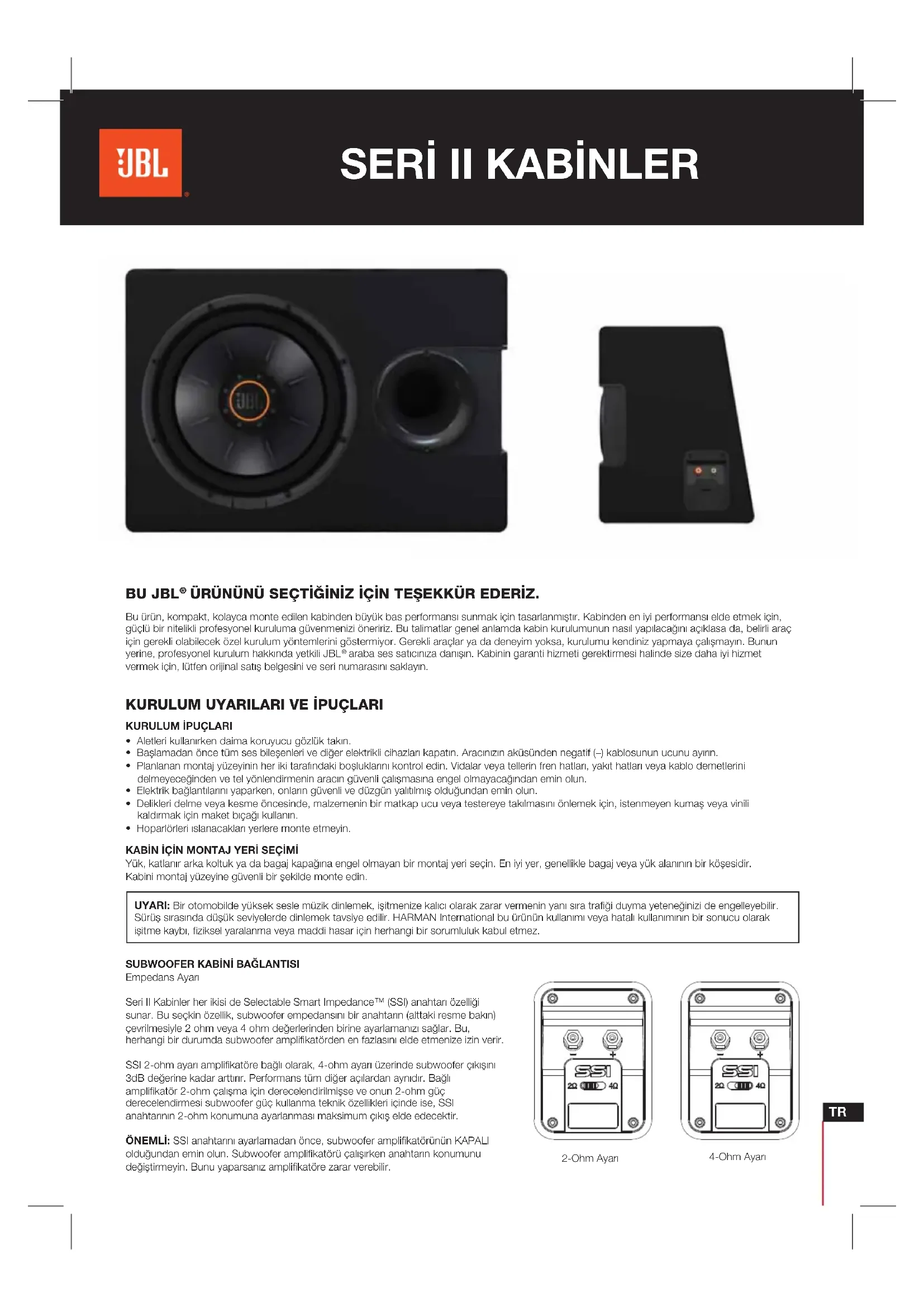

KULLANIM KILAVUZU S21224SS JBL

Bu urun, kompakt, kolayca monte edilen kabinden buyuk bas performans summak icin tasaranmistr. Kabinden en iyi performans elde etmek icin, guclu bir nitlellk profesyonel kuruluma guvenmeniz oneriruz. Bu talmatlar genel anlama kabin kurulumunn nasl yaplacagni aciklasa da, beliri arac icin gereki olabilecek ozel kurulum yontemilerini gostemyeri. Gereki araclar ya da deneyim yoksa, kurulumu kendiniz yapmaya calismayn. Bunun yerine, profesyonel kurulum hakkinda yetkilj JBL arabas saticiniza danin. Kabinin garanti hizmeti gerektirmesi halinde size dana iy hizmet vermek icin, lufen original satis belgesini ve seri numarasini saklayin.

KURULUM UYARILARI VE IPUCLARI

KURULUM IPUCLARI

Aletleri kullanirken daima koruyucu gozluk takin.
- Baslamadan once tum ses bilesenleri ve diger elektrik cihazlari kapatin. Aracinizin akusunden negatif (-) kablosunun ucunu ayirin.
- Planlanan montaj yuzeyinin her iki tarafindaki boslukanni konrol edin. Vidalar vya tellerin fren hatlan, yakit hatlan vya kablo demetlerini delmeyecginden ve tel yonlendirmen aracin guvenil calismasina engel olmayacagindan emin olun.
Elektrik baglantilarini yaparken, onlarr guvenli ve duzgün yalitimi oldugundan emin olun.
- Delikleri delme veya kesme oncesinde, malzemenin bir matkap ucu veya testereye takimasi onlemek icin, istenmeyen kumas veya vinill kalirmak icin maket bicaigi kullanin.
- Hoparlori Islanacaklar yerlere monte etmeyin.

KABIN ICIN MONTAJ YERI SECIMI

Yuk, katlanir arka koltuk ya da bagaj kapagina engel olmayan bir montaj yer segin. En iyi yer, genellikle bagaj veya yuk alaninn bir kosesidir. Kabini montaj yuzeyine guvenl bir sekilde monte edin.

UYAR: Bt omotmbide yuksek sesle muzik dinlemek, itmenize kalici clarak zarar vermenin yani sira trafigi duyma yetenegnizde de engelleyeillir. Sursu sirasinda dusuk sevlyeler dinlemek tavlsie edil. HARMAN International bu urunun kullanmi vya hatai kullanminn bir sonucu olarak istme kayib, fiziksel yaralarman vya maddi hasar icin herhangi bir sorumlukub kabul etmez.

SUBWOOFER KABINI BAGLANTISI

Empedans Ayan

Seril Kabinler ikisi de Selectable Smart ImpedanceTM (SSI) anahtar ozzelligunar. Bu seckin ozellik, subwoofer empedansini bir anahtan (alttaki resme bakir)cevrilemsyle 2 ok veya 4 ohm degelerinden birine ayarlanamizi saglar. Buherhangi bir durumda subwoofer amplifikatorden en fazlasini elde etmenize izin verir.

SSI 2-ohm ayan amplifikatore bagl olarak, 4-ohm ayan uzerinde subwoofer ciksini 3dB degenerine kadar arittir. Performans tum diger acilardan ayindr. Bagi amplifikator 2-ohm calisma icin derecelendirlimisse ve onun 2-ohm guc derecelendirmesi subwoofer guc kullanma teknik ozellikleri icinde ise, SSI anahtannin 2-ohm konumuna ayaranlamasi maksimum cikg elde edecekti.

ONEMLI: SSI anahtanni ayarlamadan once, subwoofer amplifikatortun KAPALI oldugundan emin olur. Subwoofer amplifikatoru calisirken anahtarin konumunu degistirmeyin. Bunu yaparsanz amplifikatore zarar verebiril.

2-Ohm Ayan

4-Ohm Ayan

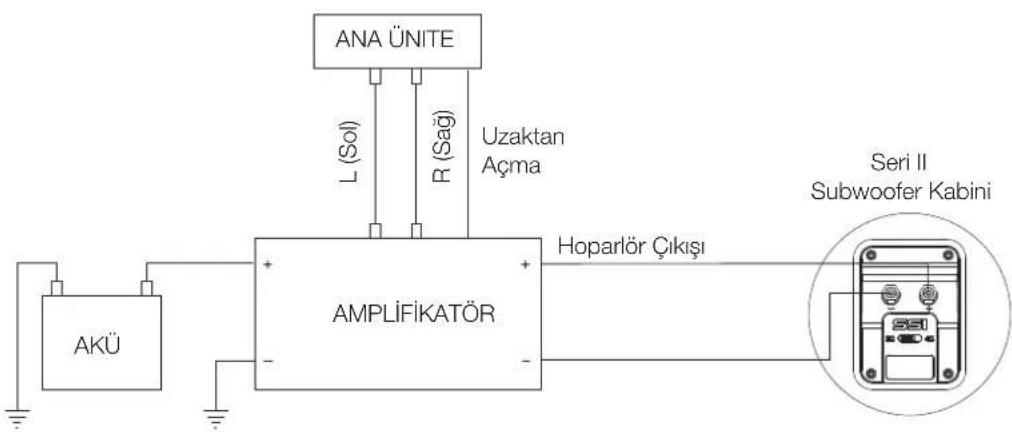

HOPARLÖR BAGLANTILARI

Dogru katuplara dikkat oderek, amplifikator qiksina + ve - kabin terminallerini baglayn. Kabin baglantlan icin en az 0,5mm² (20 AWG) hoparfor kablosunu kulann.

TEKNIK ÖZELLIKLER

S2-1024SS S2-1224SS

Hoparlör tipl:	10* Tümlşik Taşınmışı Kasa	12* Tümlşik Taşınmışı Kasa
Woofer:	10* (250mm)	12* (300mm)
Güç Kullanı, RMS:	250 275
Güç Kullanı, tepe:	1000 1100
Hassasiyet (2,83V/1m):	92dB	93dB
Frekans Yarıli:	30 - 175Hz	25 - 175Hz
Empedans:	2 vaya 4 ohm, anahtarla seçilebilir	2 vaya 4 ohm, anahtarla seçilebilir
Boyutlar (U x D x Y):	22-1/2" x 12-7/16" x 15-3/16"	23-5/8" x 13" x 16-3/8"
	570mm x 315mm x 385mm	600mm x 330mm x 415mm

GENEL BAKIM

Hoparlornli bir bezie temizlenebilir. Herhangi bir temizleyici veya cozuckullanmayin.

Geerli bir seri numarasi garanti kapsami iin gerekidir. Bu urun, mobil uygulamalar iin tasaranmistr ve sebeke bagiantisi icin uygun degildir.
