Type de produit	Caisson de graves (subwoofer) avec évent Slipstream 12"
Dimensions (L x P x H)	600 x 330 x 415 mm
Haut-parleur	300 mm (12")
Puissance admissible RMS	275 W
Puissance admissible crête	1100 W
Sensibilité (2,83 V / 1 m)	93 dB
Réponse en fréquence	25 - 175 Hz
Impédance	2 ou 4 ohms (commutable - Selectable Smart Impedance™)
Type d'enceinte	Caisson à évent Slipstream
Entretien et nettoyage	Nettoyage avec un chiffon humide ; ne pas utiliser de produits nettoyants ou solvants
Installation	Recommandée par un professionnel qualifié ; débrancher la batterie avant l'installation
Sécurité	Port de lunettes de protection lors de l'utilisation d'outils ; éteindre tous les appareils avant l'installation
Garantie	Couverture sur présentation du numéro de série et de la facture originale
Utilisation	Conçu pour applications mobiles (véhicules) ; ne pas brancher au secteur
Fonctionnalité spéciale	Commutateur de sélection d'impédance (SSI) pour optimiser la puissance de l'amplificateur

FOIRE AUX QUESTIONS - S21224SS JBL

Comment régler l'impédance du caisson de graves ?

Utilisez le commutateur Selectable Smart Impedance™ (SSI) situé sur le caisson. Vous pouvez choisir entre 2 ohms et 4 ohms. Assurez-vous que l'amplificateur est éteint avant de changer la position du commutateur.

Quel type de câble utiliser pour connecter le caisson à l'amplificateur ?

Utilisez du câble pour enceintes d'au moins 0,5 mm² (20 AWG) pour les connexions au caisson. Respectez la polarité (+ et -) lors du branchement.

Quelle est la réponse en fréquence du S21224SS ?

La réponse en fréquence est de 25 Hz à 175 Hz, ce qui permet une reproduction puissante des basses fréquences.

Quelle puissance d'amplificateur est recommandée pour ce subwoofer ?

La puissance admissible RMS est de 275 W et la puissance crête est de 1100 W. Choisissez un amplificateur dont les valeurs de puissance sous 2 ohms ou 4 ohms correspondent à ces spécifications.

Puis-je installer le caisson moi-même ?

Bien que les instructions générales soient fournies, il est fortement recommandé de confier l'installation à un professionnel qualifié pour garantir les meilleures performances et éviter tout dommage.

Comment nettoyer le caisson de graves ?

Nettoyez l'enceinte avec un chiffon humide. N'utilisez pas de produits nettoyants ou de solvants qui pourraient endommager la surface.

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

Débranchez le fil négatif de la batterie du véhicule avant de commencer. Portez des lunettes de protection lors de l'utilisation d'outils. Éteignez tous les composants audio avant l'installation.

Ce subwoofer est-il adapté à une utilisation domestique ?

Non, ce produit est conçu pour des applications mobiles (véhicules) et n'est pas destiné à être branché au secteur.

Comment puis-je bénéficier de la garantie ?

Un numéro de série valide est requis pour la couverture par la garantie. Conservez votre facture originale et le numéro de série pour toute intervention sous garantie.

Quels sont les réglages d'impédance possibles et quel est leur avantage ?

Le commutateur SSI permet de régler l'impédance sur 2 ohms ou 4 ohms. Le réglage 2 ohms augmente la sortie du haut-parleur de graves jusqu'à 3 dB par rapport au réglage 4 ohms, selon l'amplificateur utilisé.

MODE D'EMPLOI S21224SS JBL

Mode d'emploi du caisson de graves

Ce produit a ete concu pour fouir des performances superbes en basses frquences a partir d'un caisson compact et facilement installe. Pour coter les meilleures performances de vaot caisson, nous you recommandons fortemet de confier l'installation a un professionnel qualifie. Bien que ces instructions expliquent comment installer vaot caisson d'une facon generale, elles ne precisert pas les methodes d'installation particulieres eventuellement requises pour voite vehicule specifie. Si you ne disposez pas des outils ou de I'experience necessaires, n'essayez pas d'effectuer l'installation you-me me. Demandez plutot une installation professionnelle a votre distributeur audio automobile agree JBL. Aifin de nos aidar a mieux you servir si voite caisson requiert une intervention sous garantie, veuliez conserver voite facture origine et your numero de series.

AVERTISSEMENTS ET CONSEILS SUR L'INSTALLATION

CONSEILS POUR L'INSTALLATION

• Portez toujours des lunettes de protection pour utiliser des outils.
• Eteignez tous les composants audio et les autres appareils électriques avant de commencer. Débranchez le fil négatif (-) de la batterie de votre vehicule.
  Vcr h t f t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
  Lors de la realisation des connexions electriques, veillez a ce quelles soient suret et correctement isolées.
  Avant de percer ou de decouper des trous, utilisez un couteau pour retirer le tissu ou le vinyle indesirable, ain d'eviter de prender le materiaiu dans un foret ou une scie.
• Ne montez pas d'enceintes ou elles risquent d'être mouillées.

CHOIX DE L'EMPLACEMENT DE MONTAGE DU CAISSON

Choisisez un emplacement de montage qui ne gene pas le chargement, les sièges arriré rabattablos ou le couvercle du coffre. Le meilleur emplacement est habituellément un coin du coffre ou du compartment à bagages. Montez le caisson en toute sécurité sur la surface de montage.

AVERTISSEMENT: l'ecoute d'une musique tard dans une automobile peut endommager définitivement votre audition et réduire leur capacité d'intérencier la circulation. L'ecoute à des niveaux réduits pendant la conduite est recommendée. HARMAN International n'accepte aucune responsabilité pour la perte d'audération, les blessures ou les dommages aux biens suite à l'utilisation ou à une mauvaise utilisation de ce produit.

BRANCHEMENT DU CAISSON DE GRAVES

Réglage de l'impédance

Les caissons série II incluent le commutateur de selection d'impédance (Selectable Smart Impedance™, SSI). Cette caractéristique exclusive vous permet de régler l'impédance du haut-parleur de graves à 2 ohms ou à 4 ohms en basculant un commutateur (voir l'illustration ci-dessous). Ceà vous permet d'obtenir les autres performances de votre amplificateur de haut-parleur de graves en toute situation.

Le réglage 2 ohms du SSI accroit la sortie du haut-parleur de graves de jusqu'à 3 dB par rapport au réglage 4 ohms, en fonction de l'amplificateur. Toutes les autres caractéristiques des performances sont identiques. Si l'amplificateur connecté est donné pour un fonctionnement sous 2 ohms et si ses valeurs de puissance sous 2 ohms sont dans les specifications du puissance du haut-parleur de graves, le réglage du commutateur SSI sur la position 2 ohms produit la sortie maximale.

IMPORTANT: veillez à ce que l'amplificateur du haut-parleur de graves soit éteint avant de basculer le commutateur SSI. Ne modifies pas la position du commutateur pendant le fonctionnement de l'amplificateur du haut-parleur de graves. Ceci pourrait endommager l'amplificateur.

Réglage 2 ohms

Réglage 4 chms

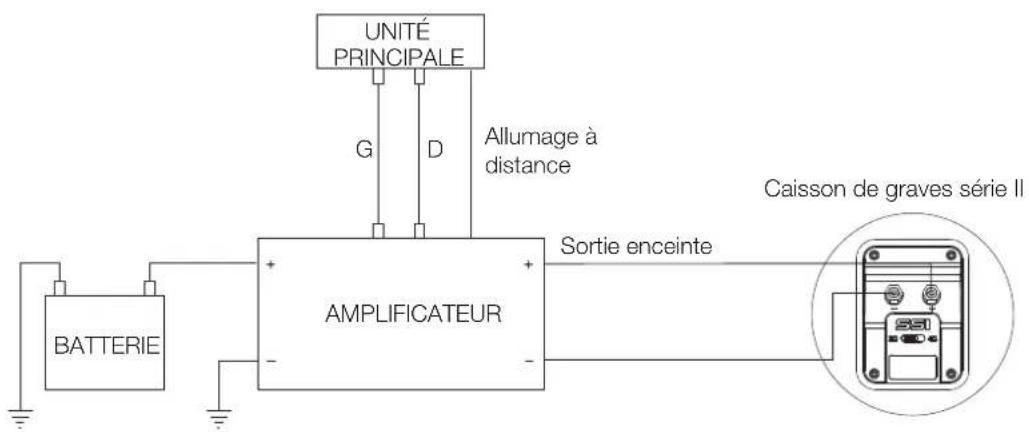

CONNEXIONS DES ENCEINTES

Connectez les bornes + et - du caisson aux sorties de l'amplificateur, en respectant la polarite correcte. Utilisez du cable pour enceintes d'au moins 0,5 mm² (20 AWG) pour les connexions au caisson.

SPECIFICATIONS

S2-1024SS S2-1224SS

Type d'encéinte :	Caisson à évient Slipstream 10"	Caisson à évient Slipstream 12"
Haut-parleur de graves :	250 mm (10")	300 mm (12")
Puisance admissible, RMS :	250 275
Puisance admissible, créée :	1000 1100
Sensibilité (2,83 V / 1 m) :	92 dB	93 dB
Réponse en fréquence :	30 - 175 Hz	25 - 175 Hz
Impédance :	2 ohms ou 4 ohms, selection par commulateur	2 ohms ou 4 ohms, selection par commulateur
Dimensions(L x D x H)	570 mm x 315 mm x 385 mm22-1/2" x 12-7/16" x 15-3/16"	600 mm x 330 mm x 415 mm23-5/8" x 13" x 16-3/8"

ENTRETIEN GÉNÉRAL

L'enceinte peut etre nettoyee avec un chiffon humide. (Ne pas utilisei de produit nettoyant ou de solvant.)

Un numero de série valide est requis pour la couverture par la garantie. Ce produit est concu pour des applications mobiles et n'est pas destiné à être branché au secteur.
