S21224SS - 低音炮 JBL - 免费用户手册

产品类型	12英寸Slipstream导向管低音炮
尺寸（长 x 宽 x 高）	600 x 330 x 415 mm
扬声器	300 mm (12")
RMS额定功率	275 W
峰值功率	1100 W
灵敏度（2.83 V / 1 m）	93 dB
频率响应	25 - 175 Hz
阻抗	2或4欧姆（可切换 - Selectable Smart Impedance™）
音箱类型	Slipstream导向管低音炮
维护和清洁	用湿布清洁；请勿使用清洁剂或溶剂
安装	建议由合格的专业人员进行安装；安装前请断开电池连接
安全	使用工具时佩戴护目镜；安装前关闭所有设备
保修	需提供序列号和原始发票方可享受保修
使用	设计用于移动应用（车载）；请勿连接电源插座
特殊功能	阻抗选择开关（SSI），用于优化放大器功率

常见问题 - S21224SS JBL

如何调整低音炮的阻抗？

使用低音炮上的Selectable Smart Impedance™（SSI）开关。您可以在2欧姆和4欧姆之间选择。在切换开关位置前，请确保放大器已关闭。

连接低音炮和放大器应使用哪种类型的电缆？

使用至少0.5 mm²（20 AWG）的扬声器电缆连接到低音炮。连接时注意极性（+和-）。

S21224SS的频率响应是多少？

频率响应为25 Hz至175 Hz，可提供强劲的低频再现。

这款低音炮推荐使用多大功率的放大器？

RMS额定功率为275 W，峰值功率为1100 W。请选择在2欧姆或4欧姆下功率值与这些规格相匹配的放大器。

我可以自己安装低音炮吗？

虽然提供了通用说明，但强烈建议由合格的专业人员进行安装，以确保最佳性能并避免任何损坏。

如何清洁低音炮？

用湿布清洁音箱。请勿使用可能损坏表面的清洁剂或溶剂。

安装时应采取哪些安全预防措施？

开始前断开车辆电池的负极线。使用工具时佩戴护目镜。安装前关闭所有音频组件。

这款低音炮适合家庭使用吗？

不，本产品专为移动应用（车载）设计，不适合连接电源插座。

如何享受保修服务？

需要有效的序列号才能享受保修服务。请保留原始发票和序列号，以便进行保修维修。

可能的阻抗设置有哪些？它们有什么优势？

SSI开关可将阻抗设置为2欧姆或4欧姆。与4欧姆设置相比，2欧姆设置可将低音扬声器输出提升高达3 dB，具体取决于所使用的放大器。

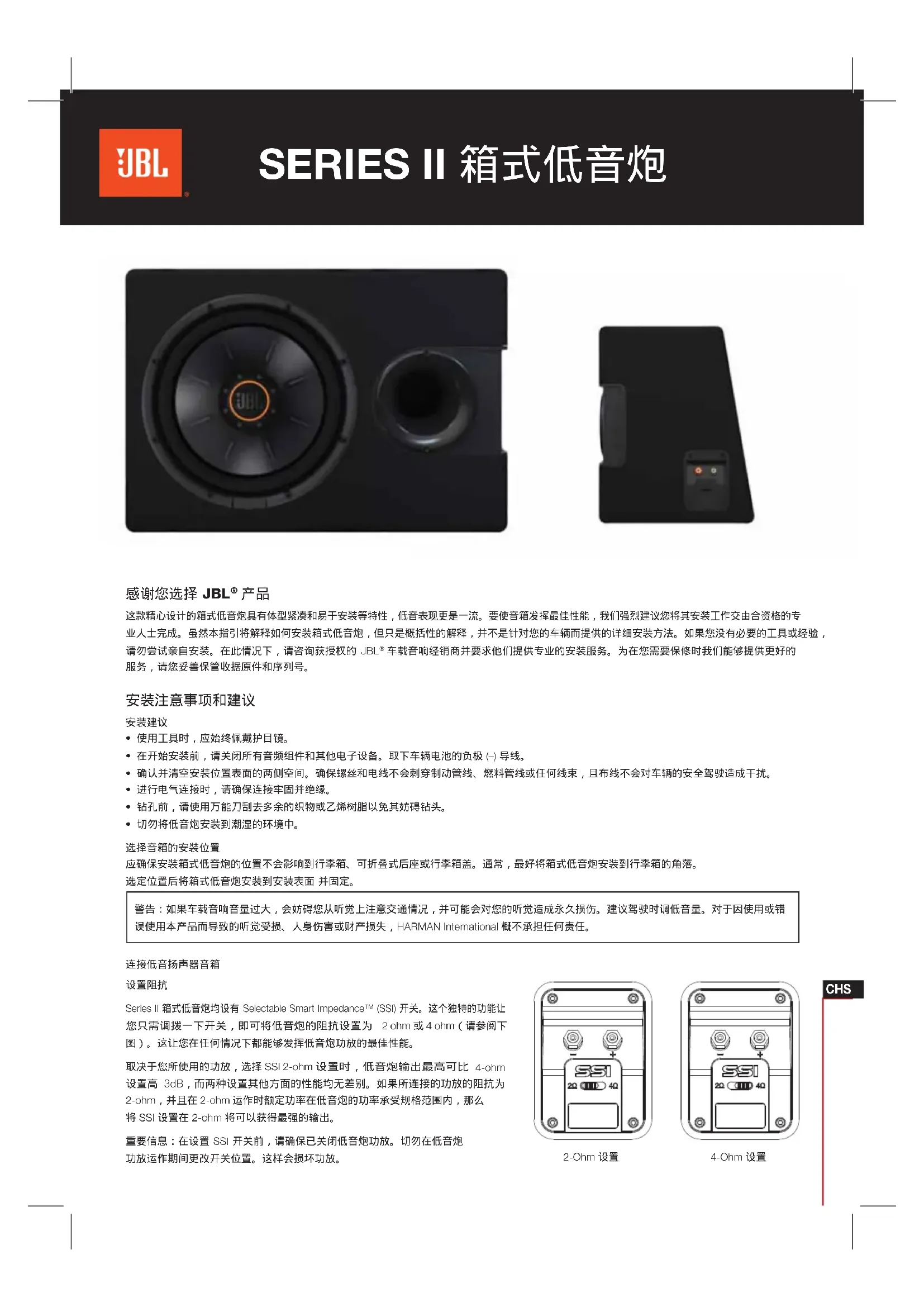

用户手册 S21224SS JBL

这款精心设计的箱式低音炮具有体型紧凑和易于安装等特性，低音表现更是一流。要使音箱发挥最佳性能，我们强烈建议您将其安装工作交由合资格的专业人士完成。虽然本指引将解释如何安装箱式低音炮，但只是概括性的解释，并不是针对您的车辆而提供的详细安装方法。如果您没有必要的工具或经验，请勿尝试亲自安装。在此情况下，请咨询获授权的JBL车载音响经销商并要求他们提供专业的安装服务。为在您需要保修时我们能够提供更好的服务，请您妥善保管收据原件和序列号。

安装注意事项和建议

安装建议

• 使用工具时，应始终佩戴护目镜。
• 在开始安装前，请关闭所有音频组件和其他电子设备。取下车辆电池的负极(-)导线。
• 确认并清空安装位置表面的两侧空间。确保螺丝和电线不会刺穿制动管线、燃料管线或任何线束，且布线不会对车辆的安全驾驶造成干扰。
• 进行电气连接时，请确保连接牢固并绝缘。
• 钻孔前，请使用万能刀刮去多余的织物或乙烯树脂以免其妨碍钻头。
• 切勿将低音炮安装到潮湿的环境中。

选择音箱的安装位置

应确保安装箱式低音炮的位置不会影响到行李箱、可折叠式后座或行李箱盖。通常，最好将箱式低音炮安装到行李箱的角落。选定位置后将箱式低音炮安装到安装表面并固定。

警告：如果车载音响音量过大，会妨碍您从听觉上注意交通情况，并可能会对您的听觉造成永久损伤。建议驾驶时调低音量。对于因使用或错误使用本产品而导致的听觉受损、人身伤害或财产损失，HARMAN International 概不承担任何责任。

连接低音扬声器音箱

设置阻抗

Series II 箱式低音炮均设有 Selectable Smart Impedance™ (SSI) 开关。这个独特的功能让您只需调拨一下开关，即可将低音炮的阻抗设置为 2 ohm 或 4 ohm（请参阅下图）。这让您在任何情况下都能够发挥低音炮功放的最佳性能。

取决于您所使用的功放，选择SSI2-ohm设置时，低音炮输出最高可比4-ohm设置高3dB，而两种设置其他方面的性能均无差别。如果所连接的功放的阻抗为2-ohm，并且在2-ohm运作时额定功率在低音炮的功率承受规格范围内，那么将SSI设置在2-ohm将可以获得最强的输出。

重要信息：在设置SSI开关前，请确保已关闭低音炮功放。切勿在低音炮功放运作期间更改开关位置。这样会损坏功放。

2-Ohm设置

4-Ohm设置

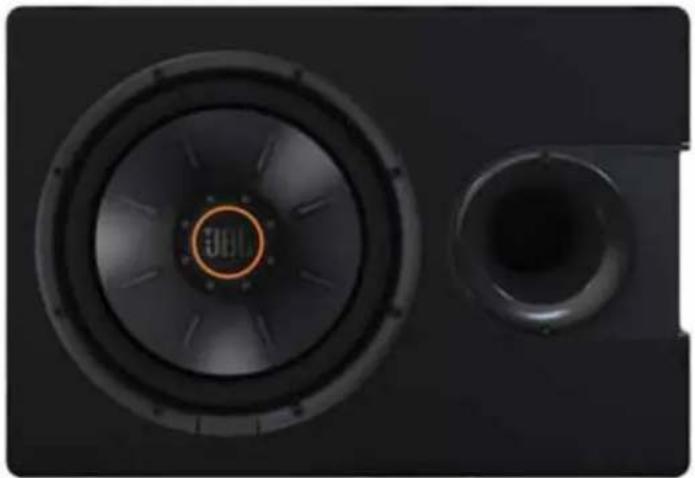

SERIES II 箱式低音炮

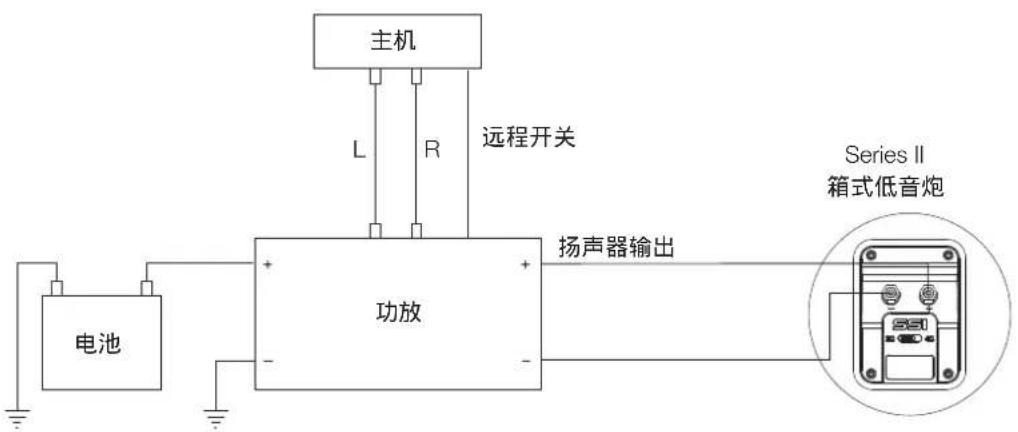

低音炮连接

仔细观察正确的电极后，将箱式低音炮上的 + 和 - 接线端子与功放的输出相连。连接时请使用尺寸至少为 0.5mm^2 (20 AWG) 的扬声器线缆

规格

S2-1024SS S2-1224SS
扬声器类型:	10" Slipstream 导音管箱式低音炮	12" Slipstream 导音管箱式低音炮
低音扬声器:	10" (250mm)	12" (300mm)
功率承受能力,RMS:	250 275
功率承受能力,峰值:	1000 1100
灵敏度(2.83V/1m):	92dB	93dB
频率响应:	30 - 175Hz	25 - 175Hz
阻抗:	2 或 4 ohm(可切换)	2 或 4 ohm(可切换)
尺寸(长×深×高):	22-1/2" x 12-7/16" x 15-3/16"	23-5/8" x 13" x 16-3/8"
	570mm x 315mm x 385mm	600mm x 330mm x 415mm

常规护理

请使用湿布清洁扬声器，但切勿使用清洁剂或溶剂。

客户须凭有效的序列号进行保修。本产品专为移动应用而设，请勿连接市电电源。

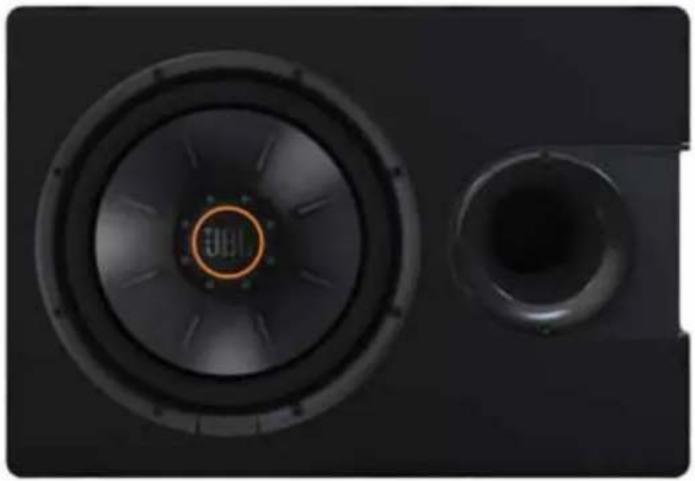

SERIES II 重低音喇叭

感謝您選購本JBL®產品

本產品設計精良，可從緊湊、輕鬆安裝之音響傳遞絕佳的低音效果。若要從您的音響取得最佳效果，強烈建議您讓合格的專業人員來進行安裝。雖然這些指示解釋了如何安裝您的音響，但只是概括性解釋，並不是針對您的特定車輛提供的特定安裝方法。如果您沒有所需的工具或經驗，請勿嘗試自行安裝。而應諮詢授權的JBL汽車音響經銷商，並要求他們提供專業的安裝服務。為了在音響需要保固服務時我們可以向您提供更佳服務，請保留您的原始銷售收據及序號。

安装警告和提示

安装提示

• 使用工具時，請始終佩戴護目鏡。
  ·開始前，請關閉所有的音訊元件和電氣裝置。斷開汽車電池的負極（-）導線。
  ·檢查計劃的安裝表面兩側的距離。請確保螺絲或電線不會刺穿制動管線、燃料管線或任何線束，以及佈線不會干擾車輛的安全駁駛。
  ·進行電氣連接時，請確保連接穩固且完全絕緣
• 錯孔或開孔前，請使用美工刀來除去不需要的織物或塑料，以防材料阻礙錫頭或錫片。
• 請勿將喇叭安裝到會被弄濕的地方。

选择音響的安装位置

選擇不會干擾貨物、折疊後座椅或行李箱蓋的安裝位置。最佳位置通常是行李箱角落或貨物區。將音響穩固地安裝到安裝表面。

警告：車內播放大聲的音樂會永久性損傷您的聽力並會妨礙您收聽交通資訊。駕車時建議採用低音量聆聽·HARMAN International對因使用或誤用本產品導致的聽力喪失、身體傷害或財產損害概不負責。

連接重低音喇叭音響

設定阻抗

Series II 重低音喇叭二者都採用 Selectable Smart Impedance™(SSI)開關。利用此專屬功能，只需撥動開關便可將重低音喇叭設為2或4歐姆（請參閱下圖）。任何情況下，您都可藉此充分發揮重低音喇叭放大器的效能。

與4歐姆設定相比較，SS12歐姆設定可將重低音喇叭的輸出增加達3dB，具體取決於放大器。在所有其他方面，效能皆相同。如果連接的放大器額定設為2歐姆作業，並且其2歐姆功率額定值介於重低音喇叭的功率處理規格內，則將SS1開關設定在2歐姆位置將會取得最大的輸出。

重要事項：確保在設定SSI開關前已關閉重低音喇叭放大器。請勿在重低音喇叭放大器工作期間變更開關位置。這樣做會損壞放大器。

2歐姆設定

4歐姆設定

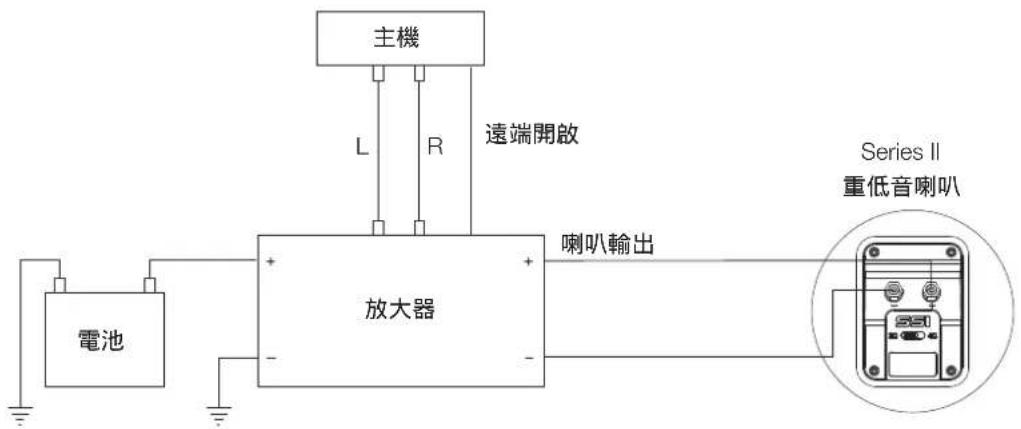

喇叭連接

+和一端子連接到放大器的輸出，需遵守正確的極性。使用至少 0.5mm^2 (20AWG)的喇叭線來連接到重低音喇叭。將重低音喇叭上的

規格

S2-1024SS S2-1224SS

喇叭類型:	10°氣流導向孔重低音喇叭	12°氣流導向孔重低音喇叭
低音喇叭:	10° (250mm)	12° (300mm)
功率處理 (RMS):	250 275
功率處理 (峰值):	1000 1100
敏感度 (2.83V/1m):	92dB	93dB
頻率回應:	30 - 175Hz	25 - 175Hz
阻抗:	2或4歐姆(開關可選)	2或4歐姆(開關可選)
尺寸(長×深×高):	22-1/2" × 12-7/16" × 15-3/16"	23-5/8" × 13" × 16-3/8"
	570mm × 315mm × 385mm	600mm × 330mm × 415mm

一般護理

可使用乾燥的佈條來清潔喇叭。請勿使用任何清潔劑或溶劑。

保固範圍要求提供有效的序號。本產品設計用於行動應用，並非預期用於連接至電源。
