Stage 1220B - 低音炮 JBL - 免费用户手册

用户手册 Stage 1220B JBL

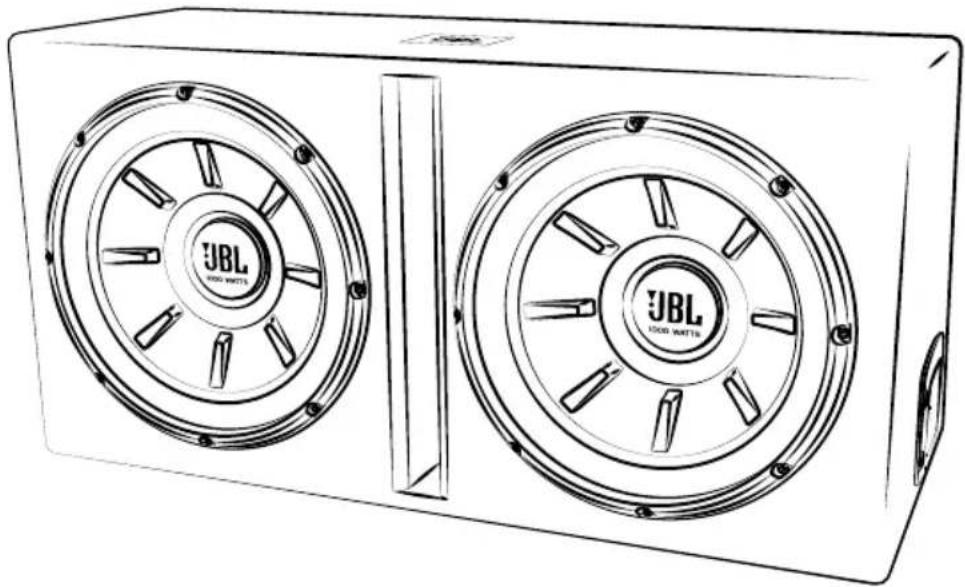

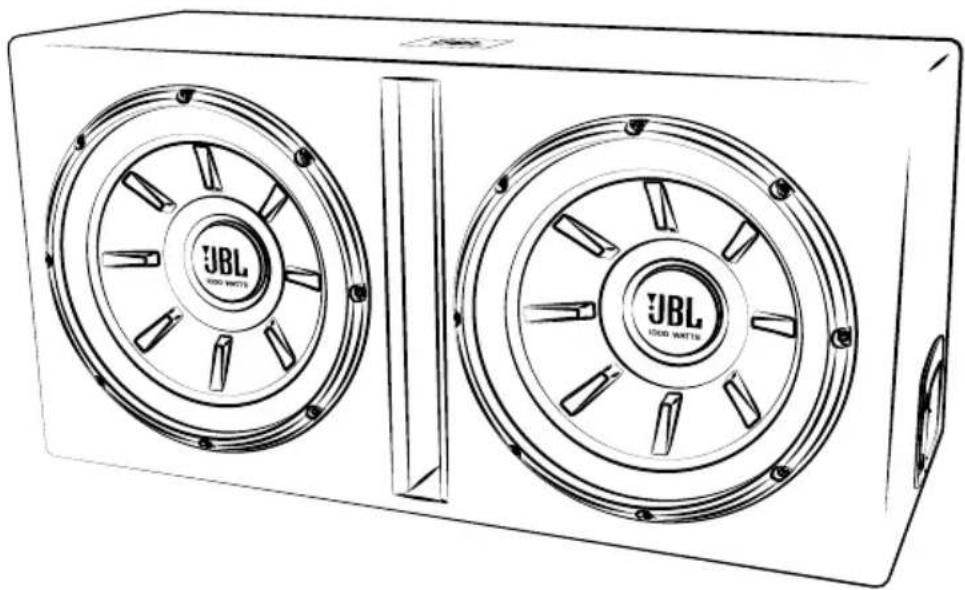

这款精心设计的箱式低音炮具有体型紧凑和易于安装等特性，低音表现更是一流。要使音箱发挥最佳性能，我们强烈建议您将其安装工作交由合资格的专业人士完成。虽然本指引将解释如何安装箱式低音炮，但只是概括性的解释，并不是针对您的车辆而提供的详细安装方法。如果您没有必要的工具或经验，请勿尝试亲自安装。在此情况下，请咨询获授权的JBL车载音响经销商并要求他们提供专业的安装服务。为在您需要保修时我们能够提供更好的服务，请您妥善保管收据原件和序列号。

安装注意事项和建议

安装建议

• 使用工具时，应始终佩戴护目镜。
• 在开始安装前，请关闭所有音频组件和其他电子设备。取下车辆电池的负极(-)导线。
• 确认并清空安装位置表面的两侧空间。确保螺丝和电线不会刺穿制动管线、燃料管线或任何线束，且布线不会对车辆的安全驾驶造成干扰。
• 进行电气连接时，请确保连接牢固并绝缘。
• 钻孔前，请使用万能刀刮去多余的织物或乙烯树脂以免其妨碍钻头。
• 切勿将低音炮安装到潮湿的环境中。

选择音箱的安装位置

应确保安装箱式低音炮的位置不会影响到行李箱、可折叠式后座或行李箱盖。通常，最好将箱式低音炮安装到行李箱的角落。选定位置后将箱式低音炮安装到安装表面并固定。

警告：如果车载音响音量过大，会妨碍您从听觉上注意交通情况，并可能会对您的听觉造成永久损伤。建议驾驶时调低音量。对于因使用或错误使用本产品而导致的听觉受损、人身伤害或财产损失，HARMAN International 概不承担任何责任。

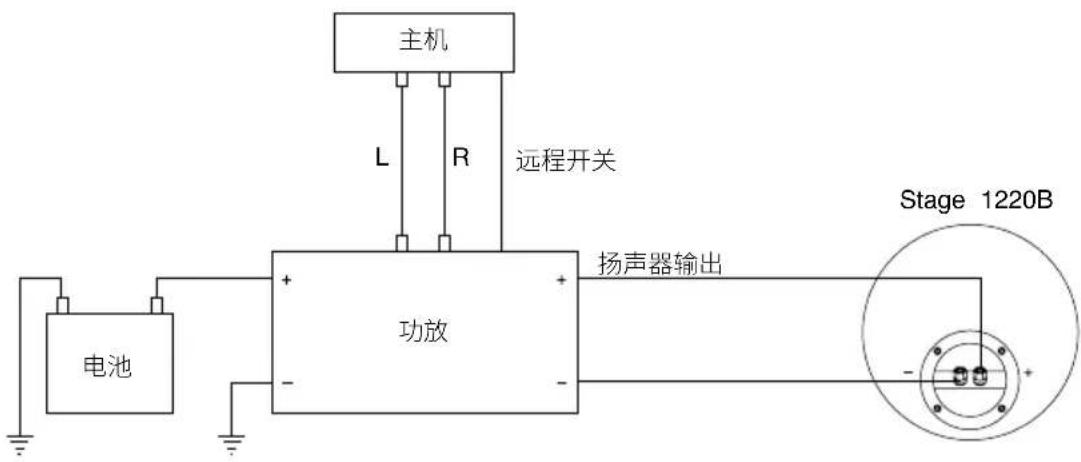

低音炮连接

仔细观察正确的电极后，将箱式低音炮上的+和-接线端子与功放的输出相连。连接时请使用尺寸至少为 0.5mm^2 (20 AWG)的扬声器线缆

规格

	Stage 1220B
低音扬声器:	2 x 12" (300mm)
功率承受能力:	500Wrms
功率承受能力,峰值:	1000W
灵敏度 (2.83V @1m):	94dB
频率响应:	34Hz - 200Hz
阻抗:	2 o h m s
尺寸: (WxHxD1xD2)	30-1/8" x 15" x 13-11/16" x 10-1/2"/ (764.5mm x 380mm x 347.5mm x 266.7mm)

常规护理

请使用湿布清洁扬声器，但切勿使用清洁剂或溶剂。

客户须凭有效的序列号进行保修。本产品专为移动应用而设，请勿连接市电电源。

本產品設計精良，可從緊湊、輕鬆安裝之音響傳遞絕佳的低音效果。若要從您的音響取得最佳效果，強烈建議您讓合格的專業人員來進行安裝。雖然這些指示解釋了如何安裝您的音響，但只是概括性解釋，並不是針對您的特定車輛提供的特定安裝方法。如果您沒有所需的工具或經驗，請勿嘗試自行安裝。而應諮詢授權的JBL汽車音響經銷商，並要求他們提供專業的安裝服務。為了在音響需要保固服務時我們可以向您提供更佳服務，請保留您的原始銷售收據及序號。

安装警告和提示

安装提示

• 使用工具時，請始終佩戴護目鏡。
• 開始前，請關閉所有的音訊元件和電氣裝置。斷開汽車電池的負極(-)導線。
• 檢查計劃的安裝表面兩側的距離。請確保螺絲或電線不會刺穿制動管線、燃料管線或任何線束，以及佈線不會干擾車輛的安全駕駛。
• 進行電氣連接時，請確保連接穩固且完全絕緣。
• 鑽孔或開孔前，請使用美工刀來除去不需要的織物或塑料，以防材料阻礙鑽頭或鋸片。
• 請勿將喇叭安裝到會被弄濕的地方。

選擇音響的安裝位置

選擇不會干擾貨物、折疊後座椅或行李箱蓋的安裝位置。最佳位置通常是行李箱角落或貨物區。將音響穩固地安裝到安裝表面。

警告：車內搖放大聲的音樂會永久性損傷您的聽力並會妨礙您收聽交通資訊。駕車時建議採用低音量聆聽。HARMAN International 對因使用或誤用本產品導致的聽力喪失、身體傷害或財產損害概不負責。

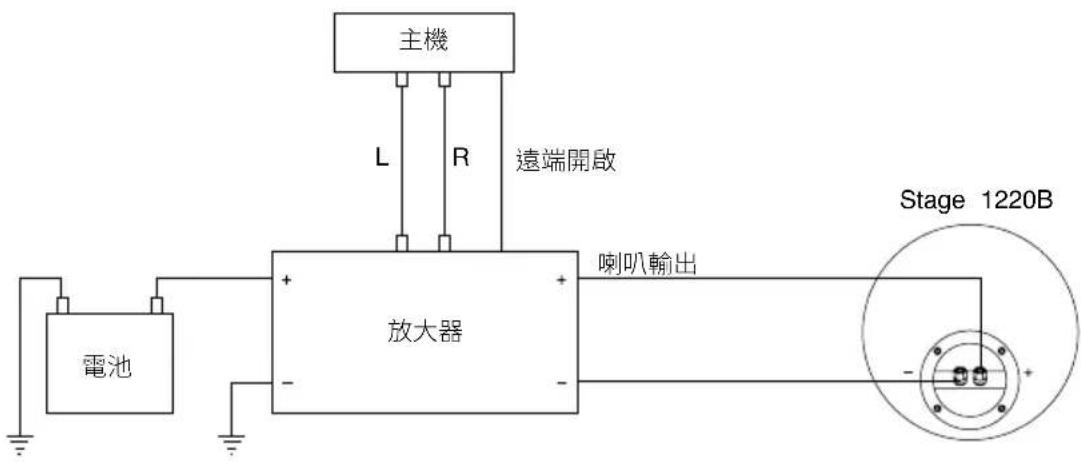

喇叭連接

+ 和 - 端子連接到放大器的輸出，需遵守正確的極性。使用至少 0.5mm² (20 AWG) 的喇叭線來連接到重低音喇叭。將重低音喇叭上的

規格

	Stage 1220B
低音喇叭:	2 x 12" (300mm)
功率處理:	500Wrms
功率處理(峰值):	1000W
敏感度 (2.83V @1m)	94dB
頻率回應:	34Hz - 200Hz
阻抗:	2 o h m s
尺寸: (WxHxD1xD2)	30-1/8" x 15" x 13-11/16" x 10-1/2"/ (764.5mm x 380mm x 347.5mm x 266.7mm)

一般護理

可使用乾燥的佈條來清潔喇叭。請勿使用任何清潔劑或溶劑。

保固範圍要求提供有效的序號。本產品設計用於行動應用，並非預期用於連接至電源。
