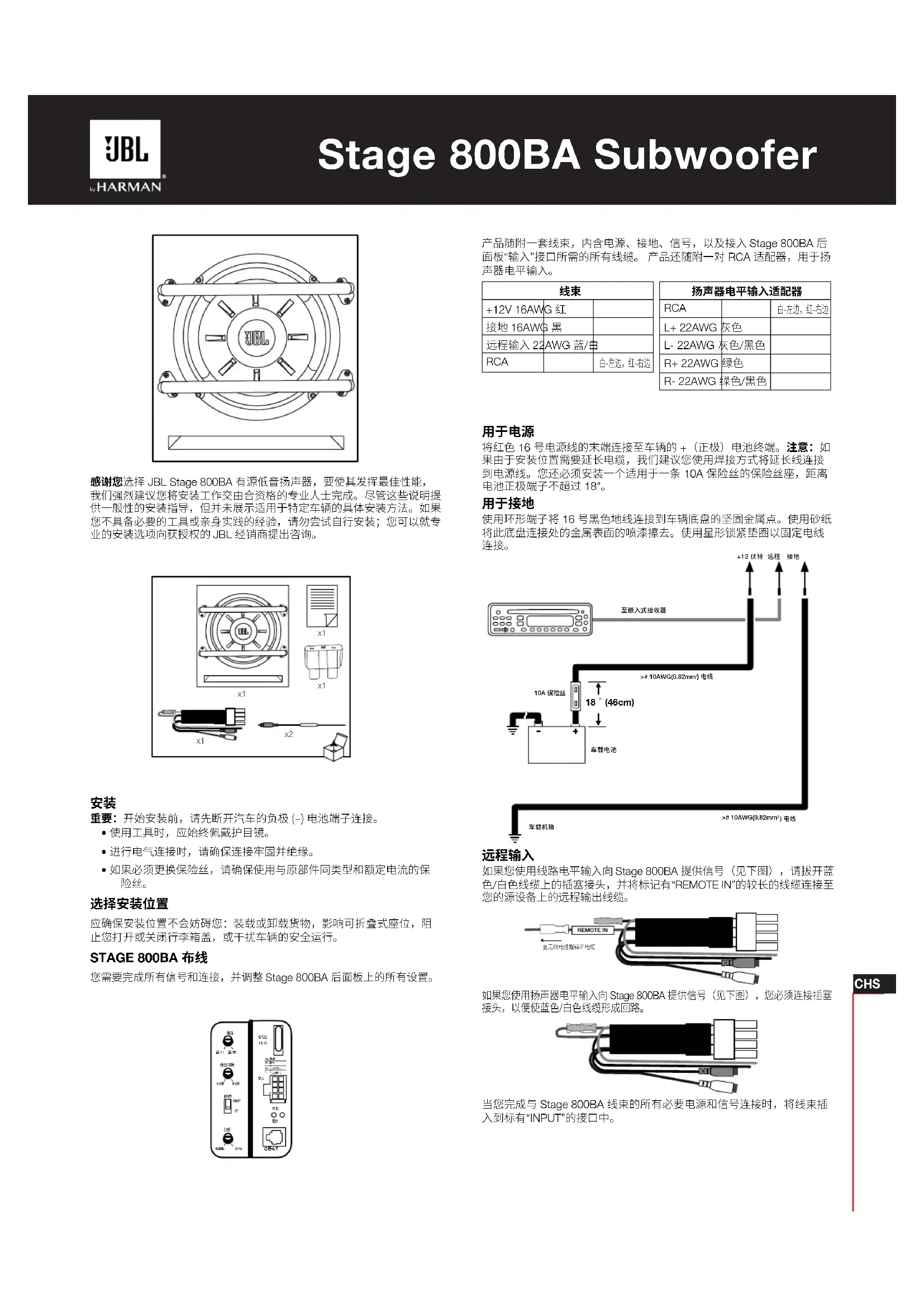

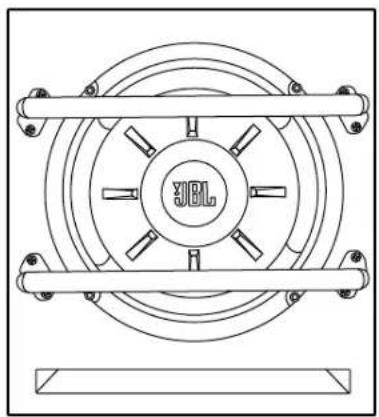

感谢您选择 JBL Stage 800BA 有源低音扬声器，要使其发挥最佳性能，我们强烈建议您将安装工作交由合资格的专业人士完成。尽管这些说明提供一般性的安装指导，但并未展示适用于特定车辆的具体安装方法。如果您不具备必要的工具或亲身实践的经验，请勿尝试自行安装；您可以就专业的安装选项向获授权的 JBL 经销商提出咨询。

重要：开始安装前，请先断开汽车的负极（-）电池端子连接。

• 使用工具时，应始终佩戴护目镜。
• 进行电气连接时，请确保连接牢固并绝缘。
• 如果必须更换保险丝，请确保使用与原部件同类型和额定电流的保险丝。

选择安装位置

应确保安装位置不会妨碍您：装载或卸载货物，影响可折叠式座位，阻止您打开或关闭行李箱盖，或干扰车辆的安全运行。

STAGE 800BA 布线

您需要完成所有信号和连接，并调整 Stage 800BA 后面板上的所有设置。

接头 10.6 最小开关 开关类型 2.5W 2.5W 2.5W 2.5W 2.5W 2.5W 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 电源 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码 10.6 源码

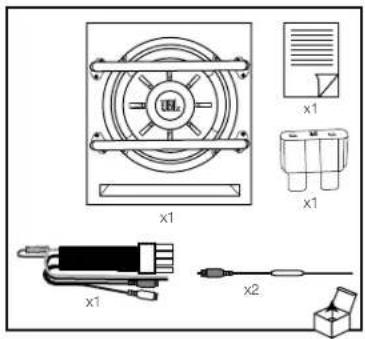

产品随附一套线束，内含电源、接地、信号，以及接入 Stage 800BA 后面板“输入”接口所需的所有线缆。产品还随附一对 RCA 适配器，用于扬声器电平输入。

线束
+12V 16AWG	红
接地16AWG	黑
远程输入22	AWG蓝/由
RCA		白-左边,红-右边

扬声器电平输入适配器
RCA		白-左边,红-右边
L+22AWG	灰色
L-22AWG	灰色/黑色
R+22AWG	绿色
R-22AWG	绿色/黑色

用于电源

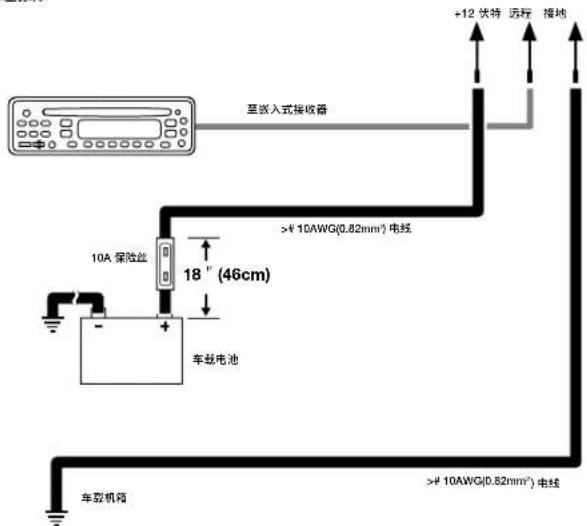

将红色 16 号电源线的末端连接至车辆的 +（正极）电池终端。注意：如果由于安装位置需要延长电缆，我们建议您使用焊接方式将延长线连接到电源线。您还必须安装一个适用于一条 10A 保险丝的保险丝座，距离电池正极端子不超过 18°。

用于接地

使用环形端子将 16 号黑色地线连接到车辆底盘的坚固金属点。使用砂纸将此底盘连接处的金属表面的喷漆擦去。使用星形锁紧垫圈以固定电线连接。

至嵌入式接收器 10A 保险丝 18" (46cm) 车超电池 车型机箱 >+12 伏特 远标 接地 >+10AWG(0.82mm²) 电线 >+10AWG(0.82mm²) 电线

远程输入

如果您使用线路电平输入向 Stage 800BA 提供信号（见下图），请拔开蓝色/白色线缆上的插座接头，并将标记有“REMOTE IN”的较长的线缆连接至您的源设备上的远程输出线缆。

REMOTE IN 常无充电电源输出电缆

如果您使用扬声器电平输入向 Stage 800BA 提供信号（见下图），您必须连接插塞接头，以便使蓝色/白色线缆形成回路。

当您完成与 Stage 800BA 线束的所有必要电源和信号连接时，将线束插入到标有“INPUT”的接口中。

输入

向 STAGE 800BA 输入信号

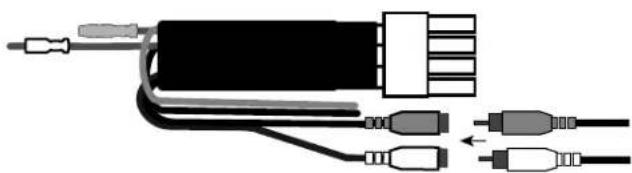

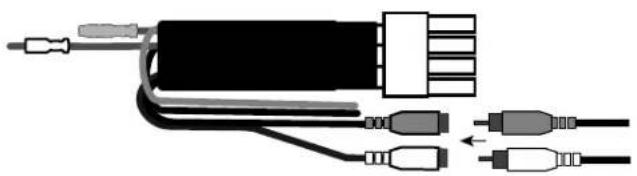

如果您的主机具有单个或双重低音扬声器输出，请使用带有线路电平输入的线束。对于单个低音扬声器输出，请使用 RCA Y 适配器电缆连接到 Stage 800BA 的线路电平输入。如果您的主机提供立体声低音扬声器输出，请使用立体声 RCA 跳接线连接 Stage 800BA 线束的线路电平输入。

如果您的主设备只有扬声器电平输出，请使用随附的扬声器电平输入适配器。将灰色和灰色/黑色线缆连接至您的汽车的左前扬声器线缆，将绿色和绿色/黑色线缆连接至您的汽车的右前扬声器线缆（推荐使用焊接）。然后将每个适配器插入到 Stage 800BA 线束的 RCA 输入。

如果您使用兼容的 RBC远程低音电平控制器（在网站 https://www.jbl.com上单独出售），请将其连接器直接插入后面板上的“REMOTE LEVEL”。

远程电平

电源和保护 LED

背面板包含两个 LED 指示灯。“POWER”亮起时，Stage 800BA 打开。当“PROTECT”亮起时，Stage 800BA 由于过热或过压/欠压条件已进入保护模式。

电源

保护

1. 设置增益、分频、相位和低音增强

调整增益可以使 Stage 800BA 的输入灵敏度与接收器的输出匹配，并将相对音量与车辆中的剩余扬声器匹配。

1. 开始时将增益控制设为最小值，并将分频控件和低音控件旋转到中间位置。
2. 选择含有大量低音内容的音乐，并将接收器上的音量控件转动到总输出的 3% 。
3. 顺时针调整增益控制，仔细聆听低音输出。如果听到失真，则逆时针转动增益控件以降低增益。

1. 在 0 到 180 度之间来回切换相位以确定哪个设置提供最清晰的低音输出。

1. 调整分频控件（60Hz - 200Hz 之间），直到 Stage 800BA 只播放低频信息——此时低音扬声器不应当发出人声等元素。

1. 在 0 到 9 dB 之间顺时针或逆时针调整低音均衡控件来增强低音输出，以满足您自己的喜好。

规格

尺寸 (W×H×D1×D2) : 9-7-8"×11-1/4"×10-3/8"×8"(250mm×285mm×263mm×203mm)

感謝您選購 JBL Stage 800BA 通電式重低音喇叭。為了確保發揮最大效能，強烈建議您將安裝工作交給合格的專業人員來完成－儘管這些說明提供概括性安裝指南，但它們並不針對特定車輛提供具體安裝方法。如果您沒有所需的工具或經驗，請勿嘗試自行安裝；相反，請諮詢授權的 JBL 汽車音響經銷商，以瞭解專業安裝選項。

重要事項：在開始安裝之前，斷開車輛的負極(-)電池端子。

• 使用工具時，請始終佩戴護目鏡。
• 進行電氣連接時，請確保連接穩固且完全絕緣。
• 如果您必須更換保險絲，請確保使用與原始元件相同類型的保險絲和額定電流。

選擇安裝位置

選擇一個合適的位置，該位置不能妨礙或干擾裝卸貨物、折疊座椅、開關後箱蓋或操控車輛。

STAGE 800BA 接線

您將完成所有訊號和連接，並調整 Stage 800BA 背面面板上的所有設定。

62 最小 10.6 净光/电源 35V 35W H/U 180V 2V 50Hz 100Hz 其他开关 40Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 10Ω 95V 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95W 95M 95M 95M 95M 95M 95M 95M 95M 95M 95M 95M 95M 95M 95M 95M 95M 95M 95M

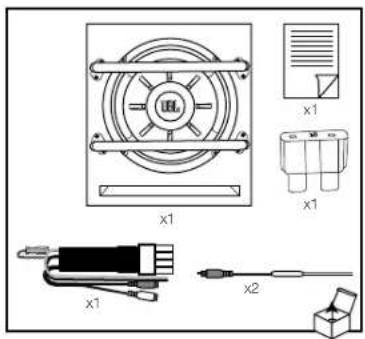

該封裝包括一根線束，其具備連接電源、接地和訊號的所有必要電線，並插入 Stage 800BA 後面板上的「輸入」接口。還包括一對供用於喇叭電平輸入的 RCA 轉接器。

線束
+12V 16AWG	紅色
接地 16AWG	黑色
遠端輸入 22	AWG 藍色	/白色
RCA 白色-左
		紅色-右

喇叭電平輸入轉接器
RCA 白色-左		紅色-右
L+ 22AWG	灰色
L- 22AWG	灰色/黑色
R+ 22AWG	綠色
R- 22AWG	綠色/黑色

對於電源

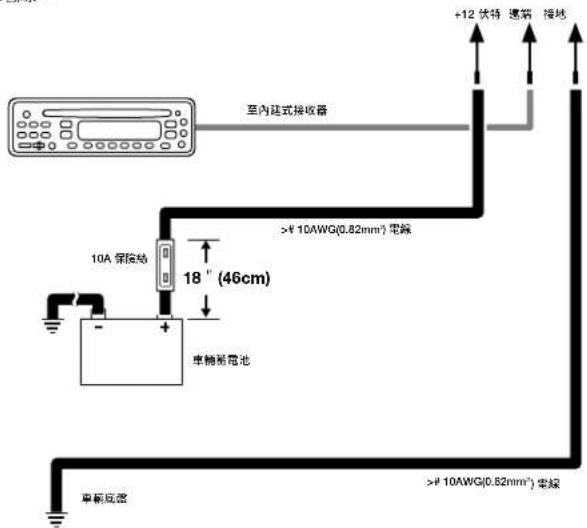

將紅色16 AWG 的電源線的一端連接至車輛的 +（正極）電池端子。

附註：如果由於安裝位置需要延長綫線，建議您使用焊接方式將延長線連接到電源線。您還必須在距電池18"範圍內安裝適用於10A保險絲串聯的保險絲座。

對於接地

使用環形端子將 16 AWG 黑色接地線連接至車輛底盤上的實心金屬點。使用砂紙將底盤位置處金屬表面的噴漆擦去。使用星形鎖定墊圈來固定電線。

至內建式接收器 10A 保險站 18" (46cm) 車輛電池 +12 状特 速縮 接地 >¥ 10AWG(0.82mm²) 電線 車輛風壓 >¥ 10AWG(0.82mm²) 電線

遠端輸入

如果使用線路電平輸入為 Stage 800BA 提供訊號（見下文），請將藍色/白色電線上的插塞接頭分開，然後將標有「遠端輸入」的較長電線連接到來源裝置上的遠端輸出電線。

REMOTE IN 主用驱动模块设计的

如果使用喇叭電平輸入為 Stage 800BA 提供訊號（見下文），必須讓插塞接頭保持連接狀態以使藍色/白色電線組成一個迴路。

在完成至 Stage 800BA 線束的所有必要電源及訊號連接後，請將線束插入標記「INPUT」的輸入端。

输入

獲取訊號至 STAGE 800BA

如果主機具有單或雙重低音喇叭輸出，則使用具有線路電平輸入的線束。如為單重低音喇叭輸出，請使用 RCA 配接器總線連接至 Stage 800BA 線路電平輸入。如果主機提供立體聲重低音輸出，則使用立體聲 RCA 跳接線連接至 Stage 800BA 線束的線路電平輸入。

如果主機只有喇叭電平輸出，則使用隨附的喇叭電平輸入轉接器。將灰色和灰色/黑色電線拼接到車輛左前喇叭電線，並將綠色和綠色/黑色電線拼接到車輛右前喇叭電線（建議使用焊料）。然後將每個轉接器插入 Stage 800BA 線束的 RCA 輸入。

如果您使用的是相容的 RBC遠端低音電平控制器（網站 https://www.jbl.com上另售），則將其接頭直接插入後面板上的遠端輸入。

遠端電平

電源和保護 LED

黑面板上帶有兩個 LED 指示燈。當電源指示燈點亮時，Stage 800BA 已開啟。當保護指示燈點亮時，Stage 800BA 因過電壓/電壓不足的狀況而進入保護模式。

電源

保護

1. 設定增益、分頻、相位及低音加強

調節增益可令 Stage 800BA 的輸入靈敏度符合接收器的輸出，並使相對音量與車輛中的其餘喇叭相符。

1. 首先將增益控制鈕設為最小值，然後將分頻控制鈕與低音控制鈕轉至中間值。
2. 選擇含大量低音內容的音樂，然後將接收器上的音量控制鈕轉至其總輸出的34。
3. 順時針調節增益控制鈕，仔細聆聽低音輸出。若您聽到了失真， 則逆時針轉動增益控制鈕以減少增益。

1. 在 0-180 度之間來回切換相位，以決定哪個設定可提供最清晰的低音輸出。

1. 調節分頻控制鈕（60Hz 和 200Hz 之間），直到 Stage 800BA 僅播放低頻資訊－您不應聽到語音等元素來自低音喇叭。

1. 根據您的品味，順時針或逆時針調節低音均衡器控制鈕（0-9dB），以加強低音輸出。

規格

功率容量：100Wrms；200W峰值

頻率回應 : 30Hz -200Hz

保險絲 : 10A

最大電流消耗 : 9.5A

靜態電流消耗 : <0.5A

50mV-16V 通用接口

分頻頻率 : 60Hz - 200Hz

分頻斜率 : 12dB/八音度

低音加強：最高 +9dB @ 60Hz
