Type de produit	Caisson de graves actif (subwoofer amplifié)
Marque	JBL
Modèle	Stage 800BA
Puissance admissible (RMS)	100 W
Puissance crête	200 W
Réponse en fréquence	30 Hz - 200 Hz
Fréquence de croisement	60 Hz - 200 Hz (réglable)
Pente du filtre	12 dB/octave
Amplification des graves	Jusqu'à +9 dB à 60 Hz (réglable)
Phase	Commutable 0° / 180°
Réglage du gain	Oui, continu (MIN à MAX)
Sensibilité d'entrée	50 mV - 16 V (universelle)
Entrée ligne	RCA (gauche/droite)
Entrée haut-parleur	Oui, via adaptateurs inclus
Entrée télécommande	Oui (REMOTE IN)
Télécommande de niveau	Compatible (vendue séparément)
Alimentation	12 V DC (batterie véhicule)
Fusible	10 A (à installer dans les 45 cm de la batterie)
Consommation maximale	9,5 A
Consommation au repos	0,5 A
Protection	Témoin LED (surchauffe, sous/surtension)
Entretien	Nettoyage avec chiffon sec ; éviter produits abrasifs
Sécurité	Débrancher la batterie avant installation ; utiliser des lunettes de protection

FOIRE AUX QUESTIONS - Stage 800BA JBL

Comment brancher l'alimentation du JBL Stage 800BA ?

Connectez le fil rouge (+12V) à la borne positive de la batterie avec un fusible de 10A à moins de 45 cm. Le fil noir (masse) doit être fixé à un point métallique du châssis du véhicule après avoir poncé la peinture. Utilisez une cosse à œil et une rondelle de blocage.

Comment connecter le signal audio au Stage 800BA ?

Utilisez les entrées RCA pour une source avec sortie ligne (subwoofer). Si votre autoradio n'a que des sorties haut-parleur, utilisez les adaptateurs d'entrée niveau haut-parleur fournis : épissez les fils gris (L+) et gris/noir (L-) avec les haut-parleurs avant gauche, et vert (R+) et vert/noir (R-) avec les haut-parleurs avant droit.

Comment régler le gain du caisson de graves ?

Réglez le gain au minimum, le filtre et l'amplification des graves à mi-course. Mettez le volume du récepteur aux 3/4, puis augmentez doucement le gain jusqu'à obtenir un son grave clair sans distorsion.

À quoi sert le commutateur de phase ?

Il inverse la polarité du signal (0° ou 180°) pour optimiser l'alignement avec les autres haut-parleurs. Basculez-le pour choisir la position donnant la meilleure sortie de graves, la plus propre et la mieux intégrée.

Comment régler la fréquence de croisement (crossover) ?

Tournez la commande FRÉQUENCE entre 60 Hz et 200 Hz jusqu'à ce que le subwoofer ne reproduise que les basses fréquences (pas de voix ni de médiums). Le réglage idéal dépend de vos enceintes principales.

Que fait l'amplification des graves (bass boost) ?

Elle augmente le niveau des basses autour de 60 Hz jusqu'à +9 dB. Réglez-la selon vos goûts, en évitant la distorsion. Commencez à mi-course et ajustez par écoute.

Que signifie le voyant PROTECT allumé ?

Le témoin PROTECT indique que le subwoofer est en mode protection. Cela peut être dû à une surchauffe, une sous-tension ou une surtension. Vérifiez les connexions et la ventilation. Le témoin POWER s'allume normalement.

Puis-je utiliser une télécommande de niveau ?

Oui, une télécommande de niveau de graves compatible (vendue séparément) peut être branchée directement sur l'entrée REMOTE du panneau arrière. Elle permet d'ajuster le volume du subwoofer depuis le poste de conduite.

Comment installer le fusible du Stage 800BA ?

Installez un porte-fusible avec un fusible de 10 A sur le fil d'alimentation rouge, à moins de 45 cm (18") de la batterie. Utilisez toujours un fusible du même type et calibre pour le remplacement.

Où placer le caisson de graves dans le véhicule ?

Choisissez un emplacement qui n'entrave pas le chargement, les sièges, l'ouverture du coffre ni la sécurité. Évitez les zones où il pourrait être endommagé ou gêner la conduite. Une fixation solide est recommandée.

MODE D'EMPLOI Stage 800BA JBL

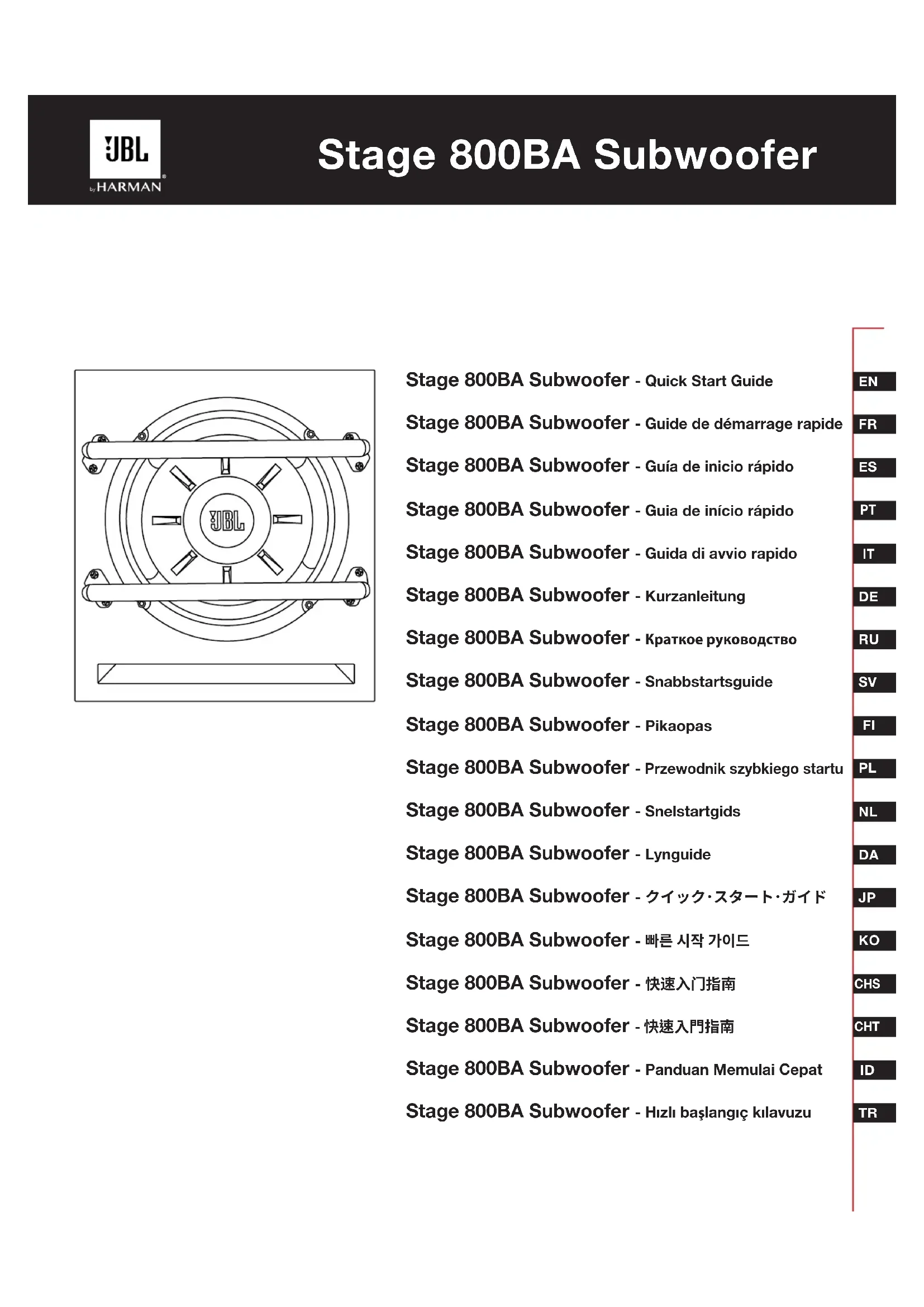

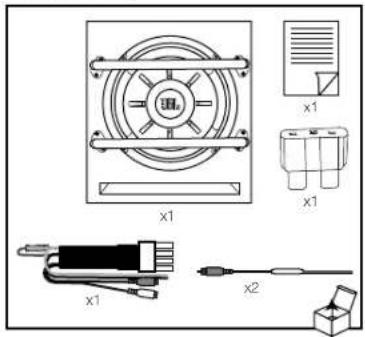

Stage 800BA Subwoofer - Guide de démarrage rapide

MERCId'avoir choisi le caisson de graves actif JBL Stage 800BA. Pour obtenir des performances optimales, nous vous recommandons fortement de le faire installer par un professionnel qualifié, bien que ces instructions offrent des conseils d'installation généraux, elles ne décrivent pas les méthodes d'installation spécifiques pour votre véhicule particulier. Si vous ne disposez pas des outils et de l'expérience pratique nécessaires, ne tentez pas l'installation vous-même ; demandez plutôt à votre distributeur audio automobile agréé JBL de vous conseiller des options d'installation professionnelles.

IMPORTANT: débranchez la borne négative de la batterie (-) du véhicule avant de commencer l'installation.

• Portez toujours des lunettes de protection pour utiliser des outils.
• Lors de la réalisation des connexions électriques, veillez à ce qu'elles soient sûres et correctement isolées.
• Si vous devez remplacer le fusible, veillez à utiliser le même type et calibre de fusible que l'original.

CHOIX DE L'EMPLACEMENT DE MONTAGE

Choisissez un emplacement qui ne vous empêche pas de charger ou décharger les bagages, n'interfère pas avec des sièges repliables, ne vous empêche pas d'ouvrir ou fermer le couvercle du coffre et qui ne gène pas une utilisation sûre du véhicule.

CÂBLAGE DU STAGE 800BA

Vous effectuez tous les branchements de signaux et d'alimentation et ajustez tous les réglages au dos du Stage 800BA.

GAIN MIN MAX FG OPWATS SAB 30Hz PHASE UNI FRETRE 90Hz 80Hz PANTY TIVA TX BATT TOMATO EXTENSATION INTUATION OUTLETION ALL METERATION PROTECTION ON/OFF TELEPHONE

L'ensemble inclut un faisceau avec tous les fils nécessaires pour l'alimentation, la masse et le signal, il se branche au connecteur « INPUT » du panneau arrière du Stage 800BA. Il comprend également une paire d'adaptateurs RCA pour les entrées de niveau haut-parleur.

Faisceau de câblage
+12V	1,31 mm2 (16 AWG)	Rouge
GND	1,31 mm2 (16 AWG)	Noir
Entrée télécommande	0,33 mm2 (22 AWG)	Bleu/blanc
RCA		Blanc- gauche Rouge- droite

Adaptateurs d'entrées niveau haut-parleur
RCA		Blanc- gauche Rouge- droite
L+	0,33 mm2 (22 AWG)	Gris
L -	0,33 mm2 (22 AWG)	Gris/noir
R+	0,33 mm2 (22 AWG)	Vert
R-	0,33 mm2 (22 AWG)	Vert/noir

ALIMENTATION

Connectez l'extrémité du fil rouge d'alimentation de 1,31 mm² (16 AWG) à la borne + (positive) de la batterie de votre véhicule. Remarque : si une rallonge est nécessaire à cause de votre emplacement de montage, nous vous recommandons de la relier au fil d'alimentation par une soudure. Vous devez également installer un porte-fusible avec un fusible de 10A à moins de 45 cm (18") de la batterie.

MASSE

Connectez le fil noir de masse de 1,31 mm² (16 AWG) à un point solide et métallique du châssis du véhicule en utilisant une cosse à œil. Poncez au papier abrasif pour enlever la peinture de la surface métallique à l'emplacement de la connexion à la masse. Utilisez une rondelle de blocage en étoile pour bloquer la connexion. +12 volt Tékommérde Masse

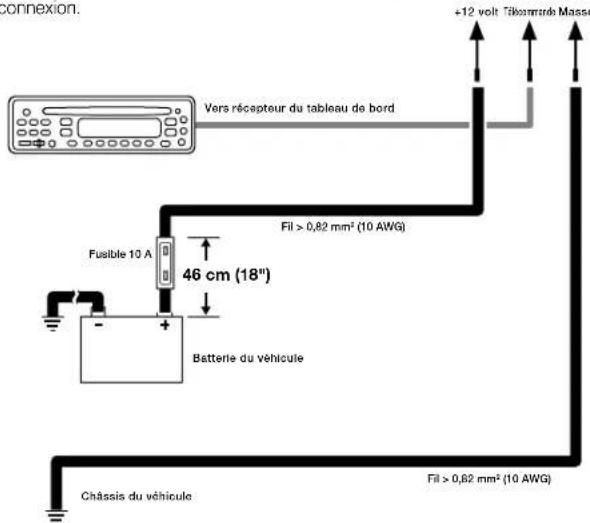

connexion. Vers récapteur du tableau de bord Fusible 10 A 46 cm (18") Batterie du véhicule Châssis du véhicule +12 volt Télkamarde Masse Fil > 0,82 mm² (10 AWG) Fil > 0,82 mm² (10 AWG)

ENTRÉE TÉLÉCOMMANDE

Si vous utilisez des entrées de niveau ligne pour fournir le signal au Stage 800BA (voir ci-dessous), découplez le raccord du fil bleu/blanc et connectez le plus long fil marqué « REMOTE IN » au fil de sortie de télécommande à votre appareil source.

REMOTE IN Vers le fil de sortie de télécommande de la radio

Si vous utilisez des entrées de niveau haut-parleur pour fournir le signal au Stage 800BA (voir ci-dessous), le raccord doit rester couplé afin que le fil bleu/blanc effectue une boucle.

Lorsque vous avez réalisé toutes les connexions d'alimentation et de signal requises au faisceau de câblage du Stage 800BA, branchez le faisceau dans l'entrée marquée « INPUT ».

ENTRÉE

BRANCHEMENT DU SIGNAL AU STAGE 800BA

Si votre appareil principal a des sorties de caisson de graves simples ou doubles, utilisez le faisceau de câblage avec les entrées de niveau ligne. Pour les sorties de caissons de graves simples, utilisez un câble adaptateur en Y RCA pour brancher les entrées niveau ligne du Stage 800BA. Si votre appareil principal a des sorties de caisson de graves stéréo, branchez-les aux entrées de niveau ligne du faisceau du Stage 800BA avec des câbles de liaison stéréo RCA.

Si votre appareil principal a uniquement des sorties de niveau haut-parleur, utilisez les adaptateurs d'entrée de niveau haut-parleur inclus. Épissez les fils gris et gris/noirs avec les fils de haut-parleur avant gauche de votre véhicule et les fils verts et verts/noirs avec les fils de haut-parleur avant droit de votre véhicule (les braser est recommandé). Branchez alors chaque adaptateur aux entrées RCA du faisceau du Stage 800BA.

Si vous utilisez une télécommande de niveau de graves compatible (vendue séparément sur le site Web https://www.jbl.com), branchez son connecteur directement à l'entrée REMOTE du panneau arrière.

NIVEAU TÉLÉCOMMANDÉ

DELD'ALIMENTATION ET DE PROTECTION

Le panneau arrière inclut deux témoins à DEL. Lorsque POWER est allumé, le Stage 800BA est allumé. Lorsque PROTECT est allumé, le Stage 800BA est en mode de protection à cause d'une surchauffe ou de conditions de sous-tension ou surtension.

ALIMENTATION

1. RÉGLAGE DU GAIN, DU FILTRE, DE LA PHASE ET DE L'AMPLIFICATION DES GRAVES

Le réglage du gain vous permet de faire correspondre la sensibilité d'entrée du Stage 800BA à la sortie de votre récepteur et d'adapter le volume relatif des autres haut-parleurs de votre véhicule.

1. Démarrez avec la commande de gain réglée au minimum et les commandes de répartition et de graves tournées à mi-course.
2. Choisissez une musique contenant des basses fréquences substantielles et tournez la commande de volume de votre récepteur au 3/4 de sa course totale.
3. Réglez la commande de gain dans le sens horaire, en écoutant attentivement la sortie des graves. Si vous percevez une distorsion, tournez la commande de gain dans le sens trigonométrique pour diminuer le gain.

1. Basculez le commutateur de phase sur 0 et 180 degrés afin de déterminer quel réglage produit la sortie de graves la plus propre.

1. Réglez la commande de répartition (de 60 Hz à 200 Hz) jusqu'à ce que le Stage 800BA diffuse uniquement les informations des basses fréquences - vous ne devez pas entendre d'autres éléments tels que les voix dans le haut-parleur grave.

1. Réglez la commande d'égalisation des graves dans le sens horaire ou trigonométrique de 0 à 9 dB pour améliorer la sortie de basse en fonction de votre goût.

CARACTÉRISTIQUES

Puissance admissible : 100 Wrms, 200 W crête

Réponse en fréquence : 30 Hz - 200 Hz

Fusible : 10 A

Intensité consommée maximale : 9,5 A

Intensité consommée au repos : 0,5 A

Interface universelle 50mV - 16 V

Fréquence de croisement : 60 Hz – 200 Hz

Pente du filtre : 12dB/octave

Amplification des graves

Dimensions (L x H x D1 x D2)

: jusqu'à +9dB à 60 Hz
