SSW1 - 低音炮 JBL - 免费用户手册

用户手册 SSW1 JBL

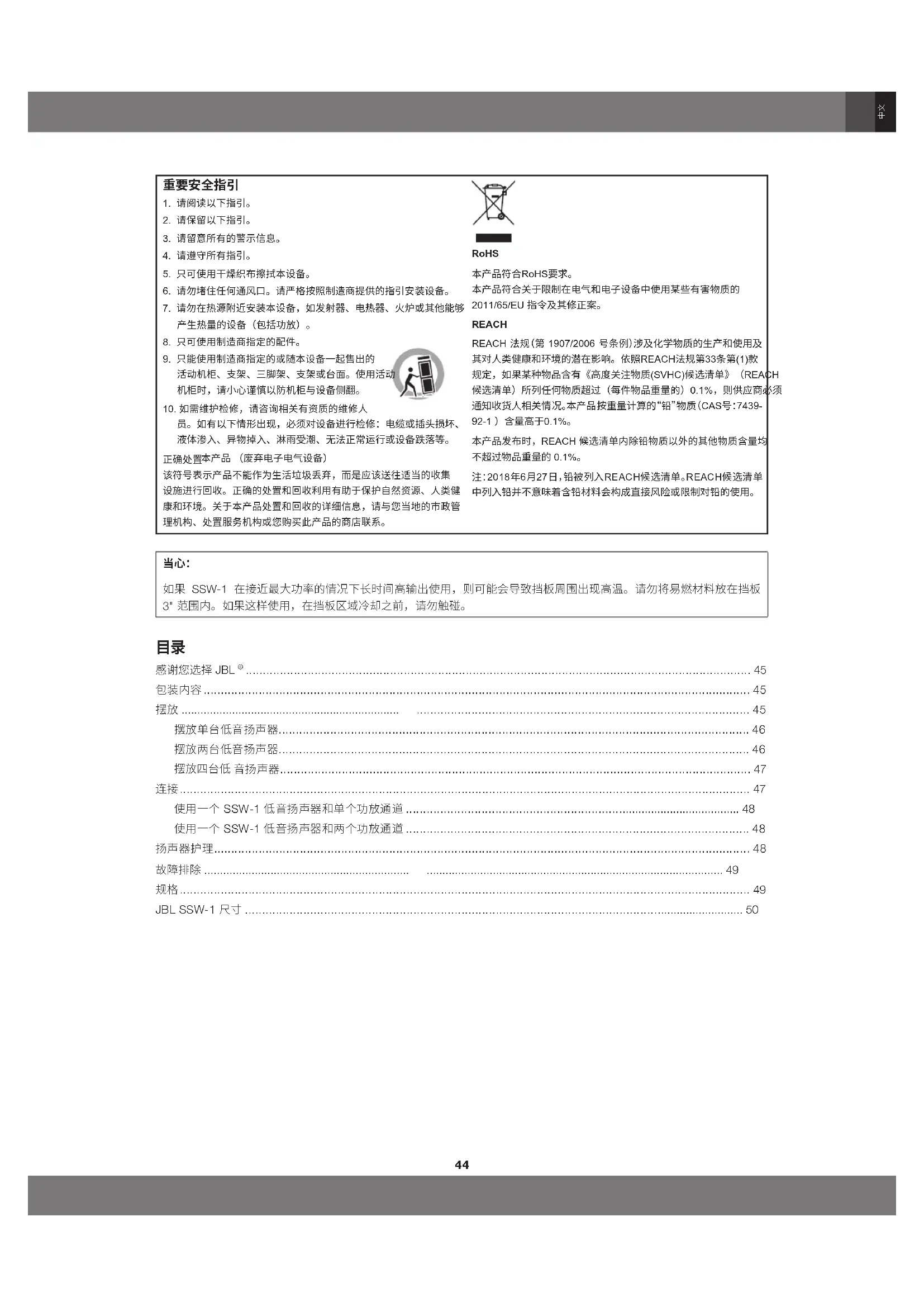

如果 SSW-1 在接近最大功率的情况下长时间高输出使用，则可能会导致挡板周围出现高温。请勿将易燃材料放在挡板

范围内。如果这样使用，在挡板区域冷却之前，请勿触碰。

6. 请勿堵住任何通风口。请严格按照制造商提供的指引安装设备。

7. 请勿在热源附近安装本设备，如发射器、电热器、火炉或其他能够

9. 只能使用制造商指定的或随本设备一起售出的

活动机柜、支架、三脚架、支架或台面。使用活动 机柜时，请小心谨慎以防机柜与设备侧翻。

10. 如需维护检修，请咨询相关有资质的维修人

员。如有以下情形出现，必须对设备进行检修：电缆或插头损坏、 液体渗入、异物掉入、淋雨受潮、无法正常运行或设备跌落等。

本产品 （废弃电子电气设备） 该符号表示产品不能作为生活垃圾丢弃，而是应该送往适当的收集 设施进行回收。正确的处置和回收利用有助于保护自然资源、人类健 康和环境。关于本产品处置和回收的详细信息，请与您当地的市政管 理机构、处置服务机构或您购买此产品的商店联系。 RoHS 本产品符合RoHS要求。 本产品符合关于限制在电气和电子设备中使用某些有害物质的 2011/65/EU 指令及其修正案。 REACH REACH 法规（第 1907/2006 号条例）涉及化学物质的生产和使用及 其对人类健康和环境的潜在影响。依照REACH法规第33条第(1)款 规定，如果某种物品含有《高度关注物质(SVHC)候选清单》（REACH 候选清单）所列任何物质超过（每件物品重量的）0.1%，则供应商必须 通知收货人相关情况。本产品按重量计算的“铅”物质（CAS号：7439 - 92-1 ）含量高于0.1%。 本产品发布时，REACH 候选清单内除铅物质以外的其他物质含量均 不超过物品重量的 0.1%。 注：2018年6月2 7日，铅被列入REACH候选清单。REACH候选清单 中列入铅并不意味着含铅材料会构成直接风险或限制对铅的使用。

70 年来，JBL 一直参与音乐和电影录制及重现的方方面面，包括现场表演，监听室内、车辆或办公室播放的录音等等。 我们相信，您所选择的这款 JBL Synthesis 扬声器能提供您所期待的每一个娱乐细节，并且当您考虑为您的家庭、汽车或办 公室购买其他音频设备时，您一定会再次选择 JBL。 请花费少许时间，访问我们的网站 www.jblsynthesis.com 并注册您的产品。注册后，我们便可以将我们的最新动态发送给 您，并帮助我们更深入地了解我们的客户，以制造能满足他们的需求和希望的产品。 所有功能和规格可能随时变更，恕不另行通知。

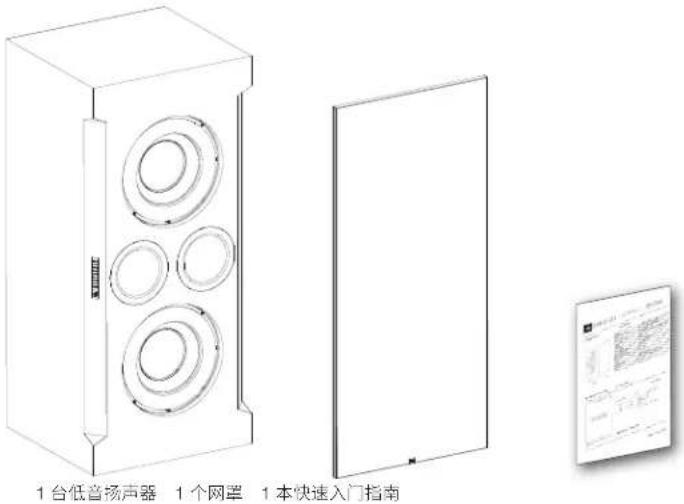

1 台低音扬声器 1 个网罩 1 本快速入门指南

普通家庭影院房间的空间都比较有限，在其中使用低音扬声器时，房间中产生的回声、驻波和共振都会导致低音响应出现峰 值和谷值，至于听众所能听到的低音强弱，则很大程度上取决于他们在房间的就坐位置：一位听众可能会因为所在位置处于 响应峰值而听到过量低音，而另一位听众即使只是在几英尺距离之外，但却因为所在位置处于响应谷值而只能够听到极少

低音扬声器在房间中的位置（以及房间的大小）也会对这些低音响应峰值和谷值的形成产生重要影响。单靠谨慎选择低音扬 声器的摆放位置，并不足以补偿整个房间内的所有低音响应峰值和谷值，但是，这能够消除或显著降低最大响应谷值。 由于均衡设置并不足以补偿大幅度的响应谷值，因此通过选择适合的低音扬声器摆放位置，能够尽可能降低房间内的响应 谷值，这一点至关重要。例如，使用均衡设置来尝试补偿 13dB 的响应谷值，这就要求低音扬声器的功放必须能够在该频率 下将功率提高二十倍。这很快就会超过 低音扬声器功放的处理能力并造成削波，使音质受到严重影响。 在大多数房间中，将低音扬声器摆放在角落产生大幅度低音响应谷值的情况最少，并能够产生最大的低音响应峰值。 我们强烈建议您暂且忽略房间大小，而安装多个低音扬声器。如果只安装一个低音扬声器，整个房间中低音表现的统一性也 只能达到最低水平。而使用多个低音扬声器能够消除各个收听位置的部分低频驻波，使整个收听区域的低频音质更加统一。 一般情况下，单靠摆放一个低音扬声器来消除那些无法通过均衡设置修正的大幅度响应谷值是不可能的。使用两个或多个 低音扬声器并将它们摆放在适合的位置，则能够从根本上消除这些响应谷值。46

由于相对的两面墙壁的结构基本上不可能完全相同，因此将低音扬声器摆放在 ¼ 点这样的通用方法在实践中可能难以实 现理想的效果。最佳解决方案是从主要收听区域开始，进行精确的测量，同时体验不同的扬声器摆放效果。 将一个低音扬声器摆放在收听位置，并从房间内各个可用的安装位置进行测量，使用声学互易法有助于快速找到最佳位置。 通过这种方式在最佳位置进行测量将产生响应峰值和谷值最少、也最小的测量结果。

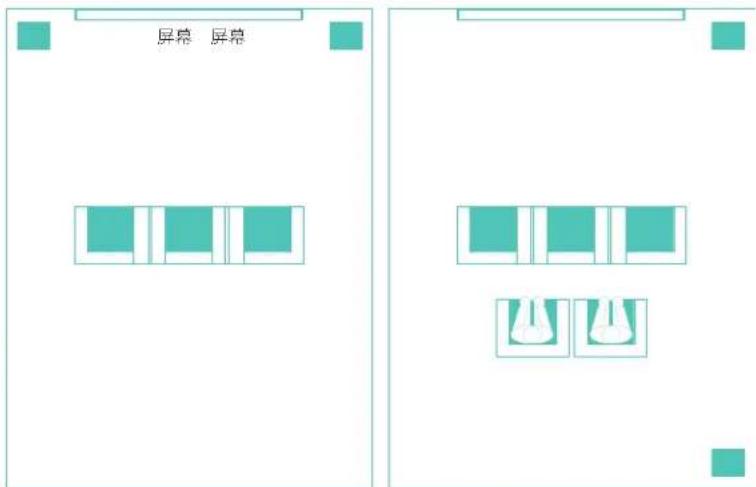

如果使用两个低音扬声器，其摆放位置将取决于房间的座位安排。

房间内只有一排坐席 房间内有多排坐席47

扬声器和电子设备都有对应的 (+) 和 (-) 端子。大多数扬声器和电子设备制造商，包括 JBL，都会使用红色表示 (+) 端子，黑色 表示 (-) 端子。确保两种端子采用相同的连接方法，这一点非常重要：将扬声器的 (+) 端子连接至功放的 (+) 端子，并将扬声 器的 (-) 端子连接至功放的 (-) 端子。接线时出现“异相”，会导致声音单薄、低音微弱且立体声声像效果低下。随着多声道环 绕声系统的兴起，为保证节目声音的传播和方向性，正确连接系统内所有扬声器的电极变得同样重要。 JBL Synthesis SSW-1 低音扬声器具有双输入，每个低音单元的输入直接位于音箱后方。对于从单个功放通道驱动 SSW-1，

功放的 (+) 端子应连接到 SSW-1 的两个 (+) 输入端子。功放的 (-) 端子应与 SSW-1 的两个 (-) 端子相连。在这种接线配置

中，功放的负载为 4 欧姆。或者，也可以使用两个等效的功放通道，每个低音单元输入各一个。每个功放的 (+) 端子应连接到

其中一个低音单元输入的 (+) 端子。每个功放的 (-) 端子应连接到与同一功放通道的 (+) 端子相连的端子组的 SSW-1 (-) 端

子上。如果低音响应太低，可能是两个驱动单元之间相位出现问题，使两个低音单元发出的声波互相抵消所致。仔细检查接

线，确保单个 SSW-1 中的两个低音单元的 (+) 端子都连接到功放的相应 (+) 端子，而其 (-) 端子则连接到功放的相应 (-) 端

如果使用两个 SSW-1 低音扬声器，请确保两个扬声器的线缆长度相同。如果低音响应太低，可能是低音扬声器之间相位出 现问题，使两个低音扬声器发出的声波互相抵消所致。如果低音响应太低，可尝试翻转一个低音扬声器的极性，例如，将功放 的 (+) 端子连接至扬声器的 (-) 端子，并将功放的 (-) 端子连接至扬声器的 (+) 端子。 要使用 SSW-1 扬声器后部端子护盖上的接线柱扬声器端子，请拧松有色旋钮，直到看到旋钮下面中柱的直通孔。将线缆的 裸露端插入此直通孔，然后拧紧旋钮，直到连接紧固。如果使用平接线片，可以先在接线柱上滑动，然后再拧紧旋钮。每个旋 钮中柱上的直通孔都是为使用香蕉型接头而设。请确保观察极性是否正确。功放的负极 (-) 端子线缆应与端子护盖上的负极 (-) 或黑色端子相连，功放的正极 (+) 端子线缆应与端子护盖上的正极 (+) 或红色端子相连。

SSW-1 是一个无源扬声器，因此，只提供扬声器电平连接。SSW-1低音扬声器经过专门设计，旨在与 JBL

Synthesis SDA 功放搭配使用。它经过优化，通过 JBL Pro DSi MA4-D 功放提供最佳的动态和频率响应，该功放经过近特别设计，其使用

专有的 SSW-1 调音文件并驱动 SSW-1 的标志性无功负载阻抗。当使用不同的 SDA 功放与 SSW-1 搭配使用时，请联系

您经过认证的 Synthesis 安装人员，以正确调整和加载 SSW-1 的调音文件。SSW-1 能够在桥接模式下运行两个 JBL Pro DSi MA4-D 通道。 将您主要使用的接收器或处理器的线路电平低音扬声器输出连接至低音扬声器功放的线路电平输入。 当使用两个或多个低音扬声器时，请使用正确数量的功放通道（可以是单声道或多声道功放），每个通道连接至处理器或接 收器上的合适输出。然后将每个功放通道的正极和负极端子连接至一个 SSW-1低音扬声器系统。48

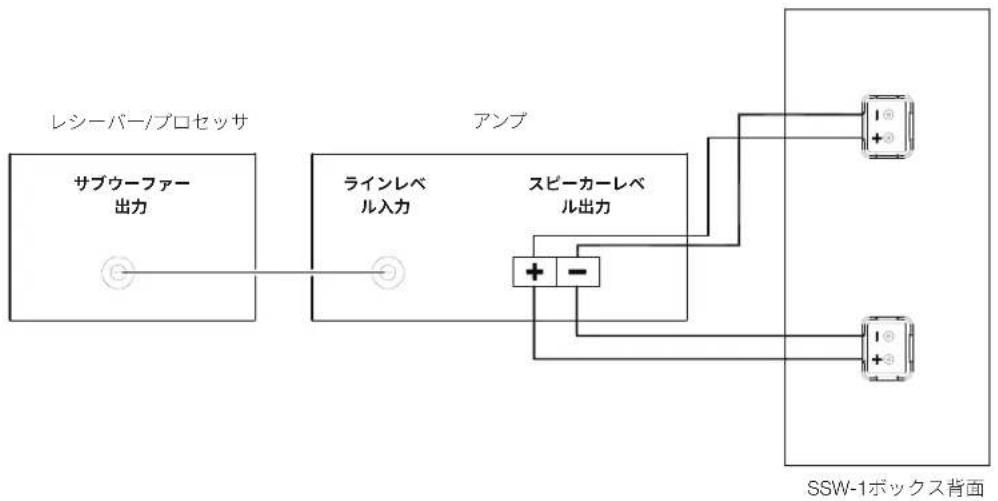

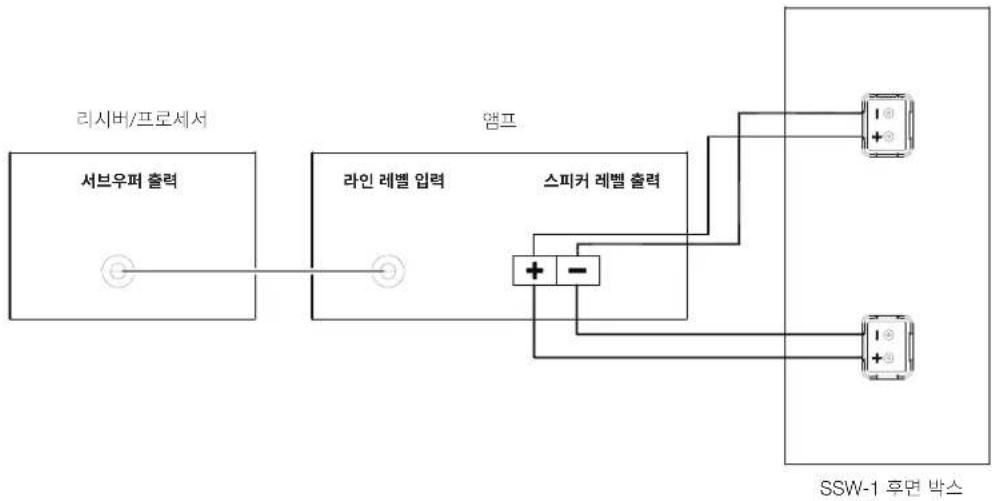

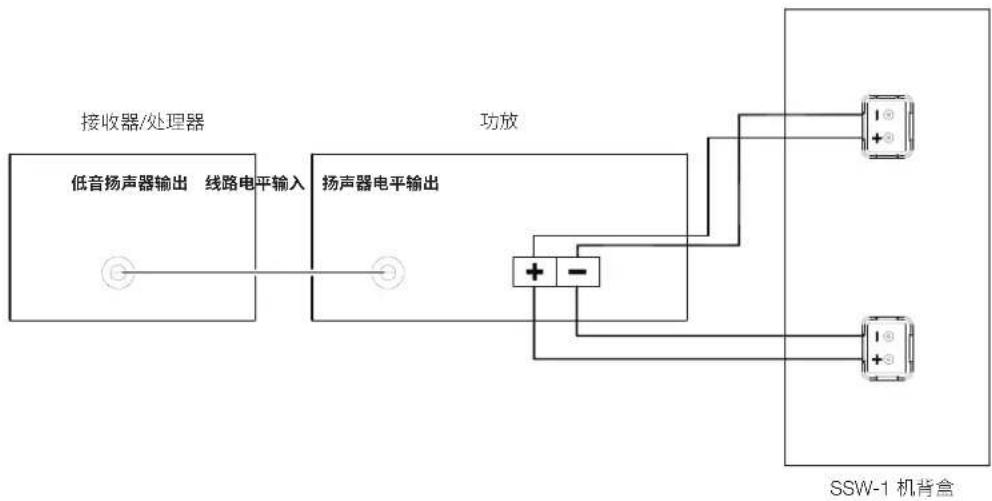

使用一个 SSW-1 低音扬声器和单个功放通道

低音扬声器输出 线路电平输入 扬声器电平输出

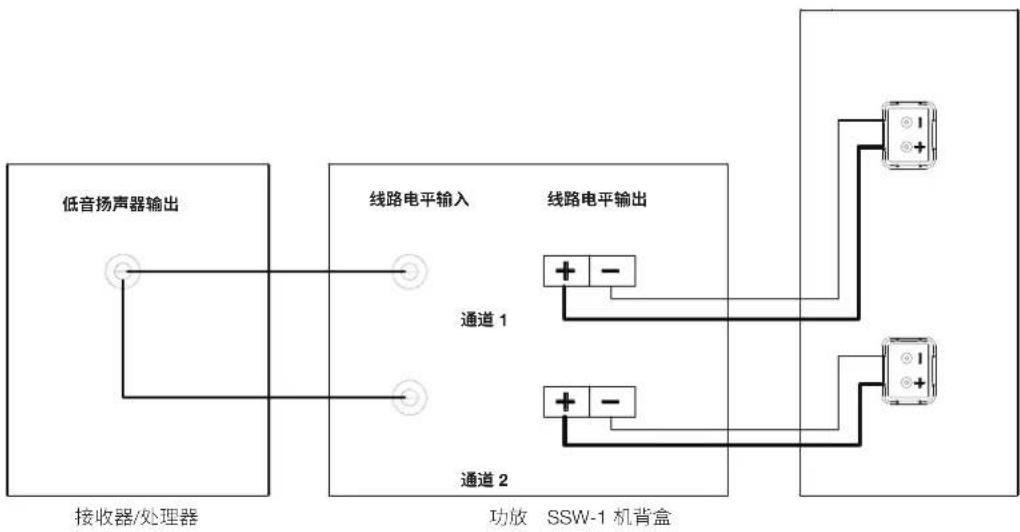

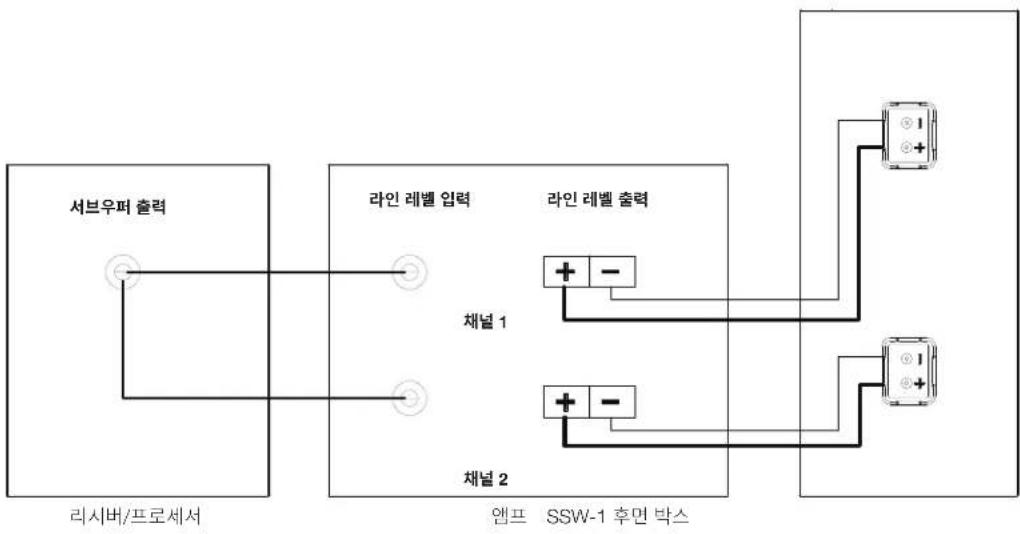

SSW-1 机背盒 使用一个 SSW-1 低音扬声器和两个功放通道

低音扬声器输出线路电平输入通道 1通道 2线路电平输出 功放 SSW-1 机背盒

最长 30 英尺 14 号线（最小壁厚） 30 英尺以上 12 号线（最小壁厚）

• 擦拭音箱时，请使用洁净、干燥的纤维布。湿布可能会使音箱涂层变得黯哑。请勿在音箱上使用挥发性溶液，如苯、油漆稀

• 要除去网罩纤维上的灰尘，请使用吸尘器并将吸力设置为低。

• 请勿将网罩放在水中刷洗，这会使网罩掉色或使网罩表面变得不平整。

• 如果低音扬声器锥盆的表面积尘太多，您可以用柔软、干燥的毛笔或油漆刷仔细地扫除。请勿使用湿布。49

如果所有扬声器都没有发出声音 • 检查接收器/功放是否已打开以及源是否正在播放。

• 检查接收器/功放和扬声器之间的所有线缆和连接。请确保已连接所有线 缆。请确保扬声器线缆没有磨损、断裂、穿刺或互相接触。 如果低音输出低（或无） • 请确保扬声器输入连接的极性（+ 和 -）正确。如果您使用两个 SSW-1 低 音扬声器，请按照第 47 页所述，尝试翻转其中一个低音扬声器的极性。

• 可考虑添置一个独立的功放，以驱动 SSW-1 低音扬声器。

• 搭配使用功放和 SSW-1 低音扬声器时，请确保已启用接收器/处理器的 低音扬声器输出。有关正确的扬声器配置的更多信息，请参阅您的接收 器/处理器的用户手册。 如果系统播放音量低，但一旦调高音量便关闭 • 检查接收器/功放和扬声器之间的所有线缆和连接。请确保已连接所有线 缆。请确保扬声器线缆没有磨损、断裂、穿刺或互相接触。

• 如果使用多对主扬声器， 请检查接收器/功放的最低阻抗要求。 如果听到低音扬声器发出中频声音（如人声） • 使用正常模式时，请在您的电子设备上将分频频率调整至较低的频率。

音箱类型 利用双前出式滑流倒相孔实现低音反射 低频驱动器尺寸和材料 双 15 英寸前出式，先进的铝质矩阵锥盆 建议功放类型 外置，JBL Cinema MA4-D 桥接，双输入 建议功放功率 每个低音单元 2500 WRMS（共 5000 WRMS），具有正确的限幅/压缩 功放功能 DSP EQ 阻抗 每个输入 8 欧姆 扬声器灵敏度 84 dB/W/m（低音单元），90 dB/W/m（系统） 频率响应 15 Hz 分频 (-6 dB) 频率响应，-3 dB 16.7 Hz - 400 Hz 频率响应，-6 dB 15 Hz - 400 Hz 频率响应，-10 dB 13.5 Hz - 400 Hz 谐振 18 Hz 输入类型 每个低音单元一套镀金接线柱输入

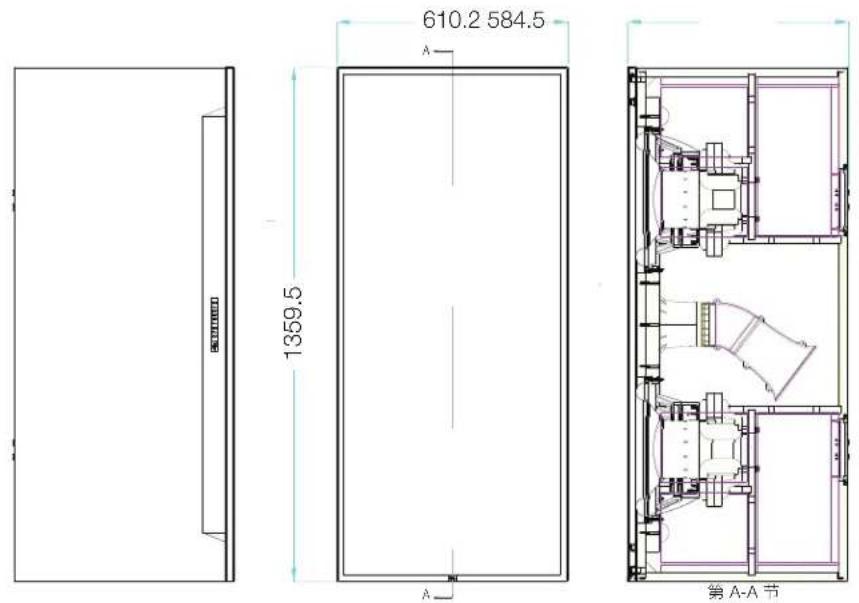

53.5" 高 x 24" 宽 x 23" 厚 （1359.5mm 高 x 610.2mm 宽 x 584.5mm 厚） 产品重量 350.5 lb (159 kg) 外饰 黑色乙烯基50

第 A-A 节 产品中有害物质的名称及含量

(Pb) 汞 (Hg)镉 (Cd) 六价铬 (Cr(VI))多溴联茉 (PBB)多溴二苯醚 (PBDE)框体 外壳，面板，背板等 O O O O O O零部件 喇叭，电容，连接器 X O O O O O附件 连接线，说明书，包装等 O O O O O O 本表格依据 SJ/T 11364 的规定编制 O：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 X：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。 在中华人民共和国境内销售的电子电气产品上将印有“环保使用期” (EPuP) 符号。 圆圈中的数字代表产品的正常环保使用年限。51
