사용 설명서 SSW1 JBL

SSW-1을 최대 출력에 가깝게 높은 출력으로 매우 오랫동안 사용하면 배플 주변에서 고온이 발생할 수 있습니다. 배플로부터 7.62cm(3") 내에 가연성 물질을 두지 마십시오. 이와 같이 사용한 후에는 식을 때까지 배플 영역을 만지지 마십시오.

3. 모든 경고에 주의를 기울이십시오.

5. 마른 천으로만 장치를 세척하십시오.

6. 환기 구멍을 막지 마십시오. 제조업체의 지침에 따라 본

7. 라디에이터, 열 조정 장치, 난로 또는 열이 발생하는 기타

기기(앰프포함) 등, 열원 근처에서 본 기기를 설치하지 마십시오.

8. 제조업체에서 지정한 부착물/액세서리만 사용하십시오.

매되었거나 제조업체가 지정한 카트, 스탠드, 삼각대, 브래킷 또는 테이블만 사용하십시오. 카트를 사용할 경우 카트/기기 이동 시 넘어져 상해를 입지 않도록

10. 자격을 갖춘 담당자에게 모든 서비스를 요청하십시오. 전원

공급코드나 플러그 손상, 액체 유출 또는 기기에 물체 낙하, 빗물이나습기에 기기 노출, 비정상적인 기기 작동 또는 기기 추락 등으로기기가 손상을 입으면 기기를 수리해야 합니다. 올바른 제품 폐기 (전기·전자장비 폐기물처리 지침) 이기호는 제품을 생활폐기물로 배출해서는 안 되고, 재활용을 위한 적절한 수거 시설에 폐기해야 함을 의미합니다. 올바른 폐기 및 재활용은 천연자원, 인간의 건강과 환경을 보호하는 데 도움이 됩니다. 이 제품 폐기 및 재활용에 관한 자세한 내용은 지역 당국,

서비스 또는 제품을 구매한 매장에 문의하십시오. RoHS 이 제품은 RoHS를 준수합니다. 이제품은 전기•전자장비에의 특정 유해 물질 사용 제한에 대한 지침2011/65/EU 및 개정안사항을 준수합니다. REACH REACH(규정 No 1907/2006)는 화학적 물질의 생산 및 사용, 그리고 인체와 환경에 미치는 잠재적 영향에 대해 다룹니다. REACH 규정 33(1)조는 고위험성 우려 후보물질(SVHC,·Substances of Very High Concern) 후보 목록 ('REACH Candidate List')에 등록된 물질이 품목별 중량의 0.1%를 초과하는 경우 공급업체가 수령인에게 알려야

한다고 명시합니다. 이 제품은 " 납"(CAS-번호 7439-92-1) 및 중량의

0.1%를 초과하는 농도의 혼합물질을 포함합니다. 이제품을 출시할 당시, 이 제품 중량의 0 .1%를 초과하는 농도의 REACH 후보 목록 내 다른 물질(납 물질 제외)은 포함되지 않았습니다. 참고: 2018년 6월 27일, 납이 REACH 후보 목록에 추가되었습니다. REACH 후보 목록에 납이 포함된 것은 납 함유 물질이 즉각적인 위험을야기한다는 의미가 아니며, 납의 사용 허용성에 제한을 두게

을 선택해 주셔서 감사합니다 70년의 역사 동안 JBL은 실황 공연부터 가정, 자동차, 사무실에서 듣는 레코딩의 모니터링까지, 음악과 필름 녹화 및 재생 등 모든 부문에 참여했습니다. 여러분이 선택한 JBL Synthesis 라우드 스피커는 기대하는 모든 음질을 구현하여 완벽한 즐거움을 제공합니다. 앞으로 가정, 자동차 또는 사무실에 오디오 장비를 추가로 구입하실 경우 다시 한번 JBL을 선택하시게 될 것입니다. 잠시 시간을 내어 웹사이트(www.jblsynthesis.com)에서 제품을 등록해주십시오. 당사의 최신 기술을 알려드리고, 저희 고객을 더욱 잘 이해할 수 있어 고객의 요구와 기대에 부응하는 제품을 만드는 데 도움이 됩니다. 모든 기능 및 사양은 예고 없이 변경될 수 있습니다.

서브우퍼 1개 그릴 1개 빠른 시작 가이드 1부

홈 시어터를 사용하는 일반적인 실내와 같은 제한된 공간에서 서브우퍼를 사용할 경우 실내에서 발생하는 반향, 정재파 및 공명 흡수로 저음 응답에서 피크와 딥이 발생하며 이 저음 응답은 실내의 청취자 위치에 따라 매우 달라질 수 있습니다. 어떤 장소에 앉아 있는 청취자는 해당 위치의 응답 피크에서 발생한 과도한 저음을 듣게 될 수 있고 불과 몇 cm 떨어지지 않은 곳에 있는 다른 청취자는 해당 위치의 응답 딥으로 인해 훨씬 빈약한 저음을 듣게 될 수 있습니다. 실내 서브우퍼의 위치는 실내의 크기와 더불어 이와 같은 저음 응답 피크 및 딥 생성에 큰 영향을 줍니다. 서브우퍼를 주의 깊게 배치해도 실내의 모든 저음 응답 피크 및 딥을 보상할 수는 없지만 응답 딥을 제거하거나 상당 부분 줄일 수는 있습니다. 이퀄라이제이션은 많은 수의 응답 딥을 보상하는 데 사용할 수 없으므로 서브우퍼를 올바르게 배치하여 실내의 응답 딥을 가능한 한 많이 줄이는 것이 중요합니다. 예를 들어 13dB 응답 딥을 복원하기 위해 이퀄라이제이션을 사용하는 경우 서브우퍼 앰프의 출력은 해당 주파수에서 20배가 되어야 합니다. 이 경우 서브우퍼 앰프를 빠른 속도로 오버드라이빙해 오디오 품질이 현격하게

대부분 실내에서 서브우퍼를 구석에 배치할 경우 많은 수의 저음 응답 딥은 최소화되고 많은 저음 응답 피크는 최대화됩니다. 실내 크기에 상관없이 서브우퍼를 다중으로 설치하는 것이 가장 좋습니다. 서브우퍼가 하나만 있으면 실내 저음 성능의 일관성이 매우 약화됩니다. 다중 서브우퍼를 사용하면 다양한 청취 위치에서 일부 실내 모드를 제거할 수 있어 청취 공간 전체에서 저주파수 음질의 일관성이 훨씬 향상됩니다. 단일 서브우퍼의 정확한 위치를 찾는 것도 불가능하지만 그처럼 많은 수의 응답 딥은 이퀄라이제이션으로 보정할 수 없으며 존재하지도 않습니다. 두 개 이상의 서브우퍼를 올바르게 배치하여 사용해야 이러한 응답 딥이 제거됩니다.60

벽 구조가 맞은 편 벽과 완벽하게 일치할 수 없기 때문에 ¼ 지점에 서브우퍼를 배치하는 등의 일반적인 공식은 실제로 거의 통하지 않습니다. 가장 좋은 방법은 스피커 배치를 해보면서 주 청취 공간에서 고해상도를 측정하는 것입니다. 청취 위치에 서브우퍼를 배치하고 실내의 가능한 설치 위치에서 음향 상반성을 사용하여 고해상도를 측정하면 최상의 위치를 빠르게 찾을 수 있습니다. 이 방법으로 최상의 위치에서 측정하면 응답 피크와 딥이 가장 낮게 나옵니다. 서브우퍼 1개 배치

서브우퍼 2개 배치 두 개의 서브우퍼 배치 시 실내의 좌석 배열에 따라 결정합니다. 비디오 화면 비디오 화면 1열 좌석 실내 다열 좌석 실내61

스피커와 전자 장치에는 해당 양극(+) 및 음극(-) 단자가 있습니다. JBL을 비롯한 대부분의 스피커 및 전자 장치 제조업체는 양극 (+)을 빨간색으로, 음극(-)을 검정색으로 표시합니다. 두 단자를 동일하게 연결하는 것이 중요합니다: 스피커의 양극(+)을 앰프의 양극(+)에, 스피커의 음극(–)을 앰프의 음극(–)에 연결합니다. "이상"으로 배선하면 사운드가 얇아지고, 저음이 약해지며 스테레오 음상이 줄어듭니다. 다채널 서라운드 사운드 시스템의 출현으로, 프로그램 내용의 적절한 분위기와 방향성 유지를 위해 시스템의 모든 스피커를 올바른 극성에 연결하는 것이 중요합니다. JBL Synthesis SSW-1 서브 우퍼에는 이중 입력이 있으며, 각 우퍼의 입력은 인클로저 후면의 바로 뒤에 있습니다. 단일 앰프

채널에서 SSW-1을 구동하려면, 앰프의 (+) 단자를 SSW-1의 (+) 입력 단자 두 개에 모두 연결해야 합니다. 앰프의 (-) 단자는

SSW-1의 (-) 단자 두 개에 모두 연결해야 합니다. 이 배선 구성에서 앰프는 4Ω 로드로 나타납니다. 또는 각 우퍼 입력에 하나씩, 두 개의 동일한 앰프 채널을 사용할 수 있습니다. 각 앰프 (+) 단자는 우퍼 입력 (+) 단자 중 하나에 연결해야 합니다. 각 앰프 (-) 단자는 동일한 앰프 채널의 (+) 단자에 연결된 단자 세트의 SSW-1 (-) 단자에 연결해야 합니다. 저음 응답이 낮은 듯할 경우, 두 우퍼 음파가 서로를 상쇄하는 위상 문제가 두 드라이버 간에 있을 수 있습니다. 단일 SSW-1에 있는 두 우퍼의 (+) 단자가 적절한 앰프 (+) 단자에 연결되어 있고, (-) 단자가 적절한 앰프 (-) 단자에 연결되어 있는지 배선을 다시 확인하십시오. 2개의 SSW-1 서브우퍼를 사용할 경우, 두 스피커의 전선은 동일한 길이여야 합니다. 저음 응답이 낮은 듯할 경우, 두 서브우퍼 음파가 서로를 상쇄하는 위상 문제가 서브우퍼 간에 있을 수 있습니다. 저음 응답이 낮은 듯할 경우, 한쪽 서브우퍼의 극성을 반전시켜 보십시오. 즉, 앰프의 (+) 단자를 스피커의 (-) 단자에 연결하고, 앰프의 (-) 단자를 스피커의 (+) 단자에 연결해 보십시오. SSW-1 서브우퍼 뒤에 위치한 단자 컵의 결박 포스트 스피커 단자를 사용하려면, 중앙 포스트의 관통 구멍이 색상 있는 노브 아래에 보일 때까지 노브 나사를 푸십시오. 이 구멍을 통해 벗겨진 전선의 끝을 삽입한 다음, 연결부가 조여질 때까지 노브를 아래로 조이십시오. 노브를 조이기 전에 포스트에 스페이드 커넥터(사용할 경우)를 밀어 넣을 수 있습니다. 각 노브 중앙의 구멍은 바나나형 커넥터에 사용하는 용도입니다. 극성이 올바른지 확인하십시오. 앰프의 음극(-) 단자 전선을 단자 컵의 음극(-) 또는 검은색 단자에 연결하고, 앰프의 양극(+) 단자를 단자 컵의 양극(+) 또는 빨간색 단자에 연결해야 합니다.

SSW-1이 패시브 라우드 스피커이므로 스피커 레벨 연결만 사용할 수 있습니다. SSW-1 서브우퍼는 JBL

Synthesis SDA 앰프와 함께 사용하도록 특별 설계되었습니다. 이 제품은 독점적인 SSW-1 튜닝 파일을 사용하고 SSW-1의 고유한 반응성 로드 임피던스를 구동할 수 있도록 특별 설계된 JBL Pro DSi MA4-D 앰프를 함께 사용할 때 최상의 역동성과 주파수 응답을

제공하도록 최적화되었습니다. SSW-1을 다른 SDA 앰프와 사용할 경우 SSW-1 튜닝 파일의 정확한 조정과 로딩을 위해

Synthesis 인증 설치 전문가에게 문의하십시오. SSW-1은 브리지 방식 모드로 JBL Pro DSi MA4-D 두 채널을 뽑아낼 수

메인 리시버 또는 프로세서의 라인 레벨 서브우퍼 출력을 서브우퍼 앰프의 라인 레벨 입력에 연결하십시오. 서브우퍼를 두 개 이상 사용하는 경우 프로세서 또는 리시버의 해당하는 출력에 각각 연결된 앰프 채널의 올바른 번호를 사용하십시오(모노 블록 또는 멀티 채널 앰프일 수 있음). 그런 다음, 각 앰프 채널의 양극 및 음극 단자를 단일 SSW-1 서브우퍼

단일 앰프 채널을 사용하여 SSW-1 서브우퍼 한 개 사용

서브우퍼 출력 라인 레벨 입력 스피커 레벨 출력

SSW-1 후면 박스 두 개의 앰프 채널을 사용하여 SSW-1 서브우퍼 한 개 사용

서브우퍼 출력라인 레벨 입력채널 1채널 2라인 레벨 출력 앰프 SSW-1 후면 박스 전선 길이 권장 크기 최대 914.4cm(30피트) 14게이지(최소 두께) 914.4cm(30피트) 초과 12게이지(최소 두께)

• 캐비닛을 깨끗한 마른 천으로 닦아 먼지를 제거합니다. 젖은 천으로 닦으면 캐비닛 마감에 얼룩이 생길 수 있습니다. 벤젠, 페인트 희석제 또는 알코올과 같은 휘발성 액체를 캐비닛에 사용하지 마십시오.

• 캐비닛 근처에서 살충제를 분사하지 마십시오.

• 그릴 직물에서 먼지를 제거하려면 진공 청소기 흡입 정도를 약하게 설정하여 사용하십시오.

• 그릴 색상이 바래거나 고르지 않게 될 수 있으니 그릴을 물로 세척하지 마십시오.

• 우퍼 콘의 표면에 먼지가 낀 경우 마른 상태의 부드러운 캘리그라피용 붓이나 미술용 붓으로 조심스럽게 쓸어내십시오. 젖은 천을 사용하지 마십시오.63

어느 스피커에서도 소리가 나지 않음 • 리시버/앰프가 켜져 있고 소스가 재생 중인지 점검하십시오.

• 리시버/앰프와 스피커 사이의 모든 전선과 연결을 점검하십시오. 모든 전선이 연결되어 있는지 확인하십시오. 스피커 전선이 해지거나 잘리거나 구멍이 뚫리거나 서로 닿아 있지 않은지 확인하십시오. 저음 출력이 낮은(또는 없는) 경우 • 입력에 대한 연결이 올바른 극성(+ 및 -)인지 확인하십시오. 2개의 SSW-1 서브우퍼를 사용 중일 경우, 61페이지의 설명대로 하나의 서브우퍼에서 극성을 반전시켜 보십시오.

• SSW-1 서브우퍼 구동을 위해 별도의 파워 앰프를 추가하는 것을

• SSW-1 서브우퍼와 함께 파워 앰프를 사용 중일 때는 리시버/프로세서의 서브우퍼 출력이 활성화되었는지 확인 하십시오. 올바른 스피커 구성에 대한 자세한 내용은 리시버/프로세서의 사용자 설명서를 참조하십시오. 시스템이 낮은 볼륨에서 재생되나 볼륨이 증가하면

• 리시버/앰프와 스피커 사이의 모든 전선과 연결을 점검하십시오. 모든 전선이 연결되어 있는지 확인하십시오. 스피커 전선이 해지거나 잘리거나 구멍이 뚫리거나 서로 닿아 있지 않은지 확인하십시오.

• 2쌍 이상의 메인 스피커를 사용 중일 경우, 리시버/앰프의 최소 임피던스 요구 사항을 점검하십시오. 서브우퍼를 통해 중간 범위 주파수(음성 등)가

• 일반 모드 사용 시, 전자 장치의 크로스오버 주파수를 더 낮은 주파수로

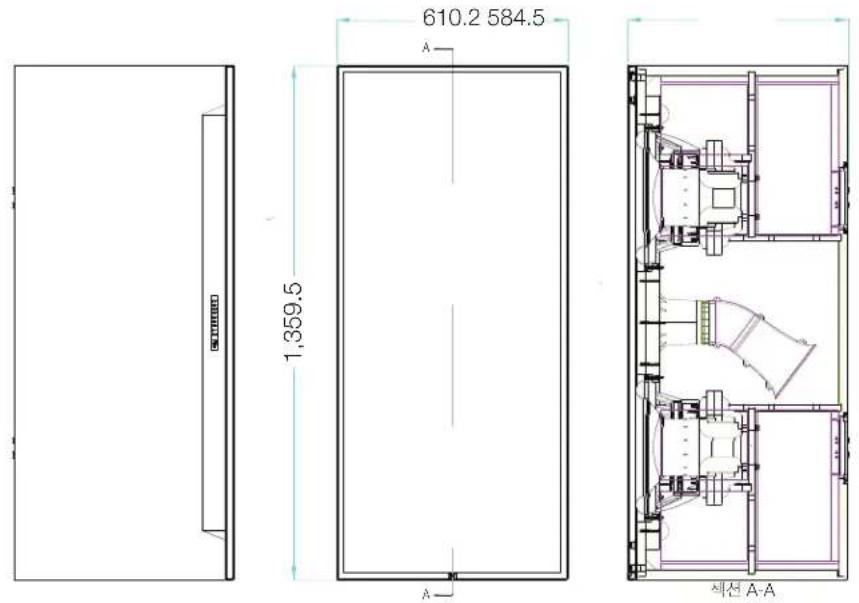

인클로저 유형 듀얼 전면 슬립스트림 포트가 있는 베이스 리플렉스 저주파수 드라이브 크기 및 소재 듀얼 15인치 포워드 파이어링, 어드밴스드 알루미늄 매트릭스 콘 권장 앰프 형식 외장, JBL Cinema MA4-D 브리지 방식, 이중 입력 권장 앰프 출력 정확한 제한/압축을 적용하여 우퍼당 2,500WRMS(총 5,000WRMS) 앰프 기능 DSP EQ 임피던스 입력당 8Ω 라우드 스피커 민감도 84dB/W/m 우퍼, 90dB/W/m 시스템 주파수 응답 15Hz 크로스오버(-6dB) 주파수 응답, -3dB 16.7Hz~400Hz 주파수 응답, -6dB 15Hz~400Hz 주파수 응답, -10dB 13.5Hz~400Hz 공진 18Hz 입력 유형 우퍼당 금도금 결박 단자 입력 한 세트 그릴 포함 제품 치수 53.5" H x 24" W x 2 3" D(1,359.5mm x 610.2mm x 584.5mm) 제품 중량 159kg(350.5lb) 마감 블랙 비닐64
