BEDIENUNGSANLEITUNG SSW1 JBL

WICHTIGESICHERHEITSINFORMATIONEN

1. Lies these Anweisungen.
2. Bewahre diese Bedienungsanleiitung auf.
3. Beache alle Warnungen.
4. Befolge alle Anweisungen.
5. Reinige es ausschließlich mit einem trockenen Tuch.
6. Achte darauf, die Belüftungsschitze nicht zu blockieren. Installierte ceses Gerä gemäß den Anweisungen des Herstellers.
7. Stelle das Gerat nicht in der Naze von Wärmequellen wie Heizkorpm, Wärmespeichern, Öfen oder anderen Geräten (einschließlich Verständern) auf die Wärme erzeugen.
8. Verwende nur Zubehörnteile, die vom Hersteller angegeben wurden.
9. Verwende das Produkt nur mit Wagen, Ständer, Stativ, Halterung oder Tisch, die vom Hersteller angegeben oder mit dem Gerät mitgetgeliefert wurden. Bei der Verwendung eines Wagens ist beim Bewogen des Wagons/Gorats vorsichtig vorzugehen, um Verletzungen oder ein Umkippen zu vermeiden.
10. Überlasse Wartungsarbeiten qualifizierten Kundendienst-Mitarbeitern. Eine Wartung ist erforderlich, wenn das Gerät in irgendener Weise beschädigt wurde, falls zum Beispiel das Stromversorgungskabel oder der Stecker beschädigt ist, Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefällen sind, das Gerät Regen oder Feuchigkeit ausgesetzt wurde, nicht ordnungsgemäß Funktioniert oder heruntergefallen ist.

Korrekte Entsorgung eineses Produkte (Elektro- und Elektronik-Altgerate)

Dieses Symbol bedetet, dass das Produkt nicht als Hausmull entsorgt werden darf und zum Recycling an eine geeignete Sammelstelle geliefert werden muss. Die ordnungsgemäß Entsorgung und Wiederverwertung ragt zum Schutz der natürlichen Ressourcen, der menschlichen Gesundheit und der Umwelt bei. Weitere Informationen zur Entsorgung und zum Recycling these Produkte kann den bei deinerörtlichen Stadtverwaltung, beim Entsorgungscliesen oder in dem Geschäft, in dem du dieaes Produkt gkauft hast, erhalten.

RoHS

Dieses Produkt ist RoHS-kanform.
Dieses Produkt erfüllt die Richtlinie 2011/65/EU und ihrer Änderungen über die Beschchränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronik-Altagerten.

REACH

REACH (Richtlinie Nr. 1907/2006) befasst sich mit der Produktion und Verwendung chemischer Stoffe und deren möglichche Auswirkungen auf die menschliche Gesundheit und die Umwelt. Article 33(1) der REACH-Richtlinie fordert von Lieferanten, die Empfänger zu informieren, fails an Anteil über 0,1% Massenprozen (w/w) eines Stoffes oder beliebiger Stoffe von der Kandidatenliste für besondere besorgniserregende Stoffe (SVHC), (REACH-Kandidatenliste) enthalt. Dieses Produkt enthalt den Stoff „Blei" (CAS-Nr. 7439-92-1) in einer Konzernatmen über 0,1% im Verhältnis zum Gesamtgewicht.

Zum Zeitpunkt der Markteinführung deses Produkts sind, außer dem Stoff Biei, keine anderen Stoffe der REACH-Kandidatenlste in einer Konzentration von Über 0,1 Massenprozent (Gew.-%) in thisem Produkt enthalten.

Hinweis: Am 27. Juni 2018 wurde Blei zur REACH-Kandidatenliste hinzugefegt. Die Aufnahme von Blei in die REACH-Kandidatenliste bedeckt nicht, dass bleihaltige Materialien ein direktes Risiko darstellen oder zu einer Einschränkung der Zulässigkeit seiner Verwendung führen.

ACHTUNG:

EIN LÄNGERER ZEITRAUM MIT EINER HOHEN LEISTUNGSABGABE IN DER NAHE DER MAXIMALLEISTUNG KANN BEIM SSW-1 ZU HOHEN TEMPERATUREEN IN DER NAHE DER SCHALLWAND FühREN. ES DURFEN SICH KEINE ENTFLAMMBAREN MATERIALIEN INNERHALB EINES BEREICHS VON 90 CM DER SCHALLWAND BEFINDEN. BERÜHRE DEN SCHALLWANDBEEREICH ERST, NACHDEM ER SICH NACH EINER SOLCH HOHEN LEISTUNGSABGABE ABGEKUHLT HAT.

INHALT

VIELEN DANK FÜR DEN KAUF EINES JBL-PRODUKTS 17

LIEFERUMFANG. 17

POSITIONIERUNG 17

AUFSTELLEN EINES EINZELNEN SUBWOOFERS. 18

AUFSTELLEN VON ZWEI SUBWOOFERN 18

AUFSTELLEN VON VIER SUBWOOFERN 19

ANSCHLUSSE 19

VERWENDUNG EINES SSW-1 SUBWOOFERS MIT EINEM EINZIGEN VERSTÄRKERKANAL 20

VERWENDUNG EINES SSW-1 SUBWOOFERS MIT ZWEI VERSTARKERKANÄLEN 20

KORREKTE PFLEGE DER LAUTSPRECHER 20

FEHLERBEHEBUNG 21

TECHNISCHE DATEN 21

JBL SSW-1 ABMESSAGENGEN 22

VIELEN DANK FÜR DEN KAUF EINES JBL®-PRODUKTS

Seit mehr als 70 Jahren wirkt JBL an allen Aspekten der Aufzeichnung und Reproduktion von Musik- und Filminhalten mit: von Live-Auftritten bis zu Hobby-Aufnahmen zu Hause, im Fahrzeug oder im Buro.

Wir sind überzeugt davon, dass der JBL Synthesis Laufsprecher alle ihre Erwartungen erfüllen wird und dass Sie sich auch bei künftigen Käufen von weiteren Audiogeräten für Ihr Heim, Auto oder Ihr Buro immer wieder für die JBL-Produkte entscheiden werden.

Bitte nehmen Sie sich einen Moment Zeit, um Ihr Gerät auf unserer Website unter www.jblsynthesis.com zu registrierten.

So konnen wir Sie über unsere neuesten Entwicklungen informieren und mit ihrer Unterstützung Produkte gestalten, die better zu ihren Bedürfnissen und Erwartungen passen.

Änderungen aller Merkmale und technischen Daten ohne Vorankündigung vorbehalten.

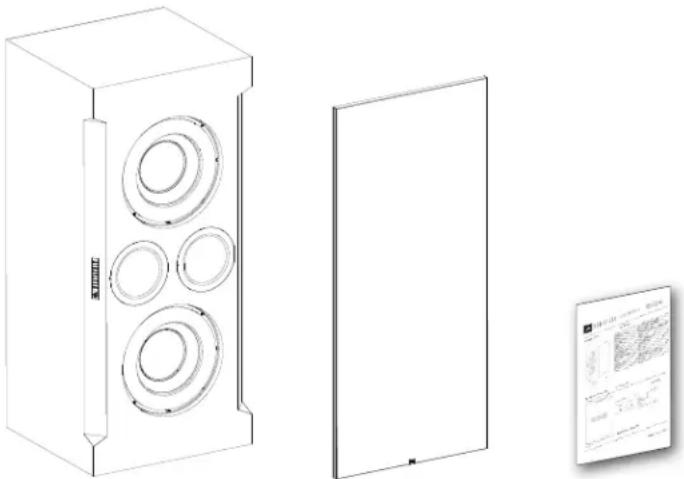

LIEFERUMFANG

1x Subwoofer 1x Gitter 1x Kurzanleitung

POSITIONIERUNG

Bei der Verwendung von Subwooern innerhalb der engen Grenzen eines typischen Heimkinoraums erzeugen Reflexionen, stehende Wellen und resonante Absorber im Raum Spitzen und Senken in der Basswiedergabe, die in Abhängigkeit vom Standort des Zuhörers im Raum stark variieren können. Ein an einer Stelle sitzender Zuhörer kann viel zu starke Basse wahrnehmen, die durch eine Wiedergabespitze an dieser Stelle verursacht werden- ein anderer Zuhörer, der sich nur ein paar Zentimeter entfernst befindet, aufgrund einer Senke an seiner Stelle viel weniger Basse hört.

Die Standorte der Subwoofer im Raum (zusammen mit den Raumabmessungen) wirken sich auch stark auf die Entstehung dieser Spitzen und Senken bei der Basswiedergabe aus. Eine sorgfällige Platierung des Subwoofoers allein kann nicht alle Spitzen und Senken der Basswiedergabe im gesamtten Raum kompensieren. Aber die sorgfällige Platierung kann die größten Senken bei der Wiedergabe beseitigen oder deutlich reduzieren.

Es ist wichtig, die Frequenzgangsenken durch die richtige Platierung des Subwoofoers im gesamten Raum so welt wie möglich zu reduzieren, da eine Entzerrung nicht hildeftlich ist, um große Frequenzgangsenken zu kompensieren. Wenn beispelsweise über die Entzerrung versucht wird, eine Wiedergabesenke von 13 dB auszugleichen, muss der Subwoofer-Verträger darauf die 20-fache Leistung auf dieser Freqenzliefern. Dies kann den Subwoofer-Verträger Schnell übersteuern, wodurch sich die Audioqualitat erheblich verschlechtert.

In fast jedem Raum führt die Platzierung der Subwoofer in den Ecken zu den gingsten Senken bei der Basswiedergabe und gleichzeitig zu den größten Basswiedergabespitzen.

Wir empfehlen Ihnen dringend, unabhängig von der Raumgroße mehrere Subwoofer zu installieren. Ein einzelner Subwoofer führt im gesamten Raum zu der am weniger stens konstanten Bassleistung. Die Verwendung mehrerer Subwoofer kann einige Raummodi an entsprechenden Hörpositionen loschen, wodurch im gesamten Hörbereich eine viel gleichmäßige Klangqualität im Tieftonbereich erreicht wird. Es ist oft nicht möglich, einen einzelnen Subwoofer so zu platzieren, dass keine groben Frequenzgangsenkenvorhanden sind, die sich nicht durch eine Entzurrung korrigeren halten. Die Verwendung von zwei oder mehr korrekt platzierten Subwoofern beseitigt solche Frequenzgangsenken fast immer.

Da der Wandaufbau an gegenüberliegenden Wänden fast nie perfekt identisch ist, funktionieren gängige Formeln wie die Platzierung der Subwoofer an ¼-Punktten in der Praxis seiten. Die Beste Lösung ist es, hochauflosende Messungen vom primären Hörbereich aus durchzufahren, während Sie mit der Laatsprecheraufstellung experimentieren.

Das Aufstellen eines Subwoofoers am Horplatz und die Einmessung von den möglichen Aufstellpositionen im Raum unter Ausnutzung der akustischen Reziprozität kann helpen, die beste(n) Position(en) schnell zu finden. Die Messung an den besten Positionen ergibt auf diese Weise Messungen mit den wichtigen und kleinsten Spitzen und Senken im Frenzunggang.

AUFSTELLEN EINES EINZELNEN SUBWOOFERS

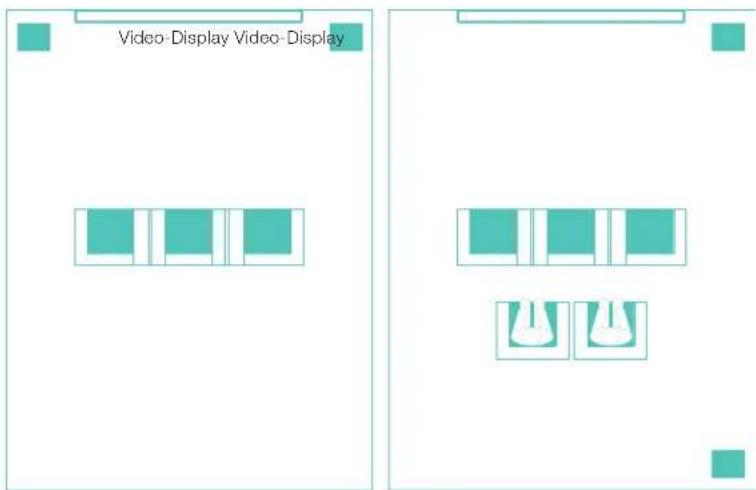

AUFSTELLEN VON ZWEI SUBWOOFERN

Die Platzierung von zwei Subwoofern wird durch die Sitzanordnung in Ihr Raum bestimmt.

Räume mit einer einzeln Sitzreihe Räume mit mehreren Sitzreihen

AUFSTELLEN VON VIER SUBWOOFERN

ANSCHLUSSE

Lautsprecher und Elektronik haben entsprechende (+) und (-) Klemmen. Die meisten Hersteller von Lautsprechern und Elektronik, einschließlich JBL, verwenden Rot für den (+) Anschluss und Schwarz für den (-) Anschluss. Es ist wichtig, dass Sie beide Klemmen identisch anschließen: (+) am Lautsprecher mit (+) am Verträger und (-) am Laustsprecher mit (-) am Verträger. Eine „phasenverschobene" Verkabelung führt zu einem dünnen Sound, schwachen Bässen und einer schlechten Stereowiedergabe. Mit dem Aufkommen von Mehrkanal-Surround-Sound-Systemen ist es nach wie vor wichtig, alle Laustsprecher in Ihr System mit der richtigen Polarität anzuschließen, um die richtige Räumlichkeit und Richtwirkung bei der Musikwiedergabe zu erhalten.

Der JBL Synthesis SSW-1 Subwoofer verfügt über zwei Eingänge, wobei der Eingang für jeder einzelnen Tieftöner direkt dahinter auf der Rückseite des Gehäuses liegt. Zur Ansteuerung des SSW-1 durch einen einzelnen Verstärkermanal die (+)-Klemme des Verstärkers mit beiden (+)-Eingangsklammern des SSW-1 verbunden werden. Die (-)-Klemme des Verstärkers soll mit beiden (-)-Klemmen des SSW-1 verbunden werden. In dieser Schaltungskonfiguration wird der Verstärker mit einer 4-Ohm-Last beschaltet. Alternativ konnen auch zwei gleiche Verstärkkanäe verwendet werden, jeweils einer für jeder Tiettoneingang. Jede einzeln Verstärklemme (+) soll mit einer der Tiettonereingangsklammen (+) verbunden werden. Jede Verstärker (-)-Klemme soll mit der SSW-1 (-)-Klemme des Klemmensatzes verbunden werden, der mit der (+)-Klemme des gleichen Verstärkkanals verbunden ist. Wenn die Basswiedergabe schwach entscheid, liegt möglichweine Ein Phasenproblem zwischen den beiden Treibern vor, wobei sich die Schallwellen der beiden Tiettoer gegenseitig ausloschen. Überprüfen Sie die Verkabelung, um Sicherzustellen, dass die (+)-Klemme beider Tiettoer in einem SSW-1 mit der entsprechenden Verstärker(+)-Klemme und die (-)-Klemme mit der entsprechenden Verstärker(-)-Klemme verbunden sind.

Wenn zwei SSW-1-Subwoofer verwendet werden, sollen den Kabel fur beide Lautsprecher die gleiche Länge haben. Wenn die Basswiedergabe schwach erscheidt, liegt möglichwerse ein Phasenproblem zwischen den Subwoofern vor, wobei sich die Schallwellen der beiden Subwoofer gegenseitig ausliesen. Wenn die Basswiedergabe schwach erscheidt, versuchen Sie, die Polarität an einem Subwoofer umzukehren, d. h. verbinden Sie den (+)-Anschluss am Verträker mit dem (-)-Anschluss am Lautsprecher und den (-)-Anschluss am Verträker mit dem (+)-Anschluss am Lautsprecher.

Um die Lautsprecherklemmen an der Klemmenabdeckung hinter dem SSW-1-Subwoofer zu verwenden, schrauben Sie den farbigen Knopf ab, bis das Durchgangsloch im Mittelbolzen unter dem Knopf sightbar ist. Führn Sie das blanke Drahtende durch these Loch und schrauben Sie dann den Knopf herunter, bis die Verbindung fest sitzt. Bei Verwendung von Flachsteckern konnen diese vor dem Festziehen des Knopfes um den Bolzen gedreht werden. Das Loch in der Mitte jeder Knopfes ist für die Verwendung von bananenformigen Steckern vorgesehen. Achten Sie damit auf die richtige Polarität. Das Kabel des Minuspols (-) des Verständerkers ist mit dem Minuspol (-) oder Schwarzen Anschluss an der Klemme zu verbinden, und der Pluspol (+) des Verständerkers ist mit dem Pluspol (+) oder roten Anschluss an der Klemme zu verbinden.

Da der SSW-1 ein passiver Laufsprecher ist, sind nur Laufsprecher-Pegelanschlüsse verfügbar. Der SSW-1 Subwoofer wurde speziell für die Verwendung in Verbindung mit den JBL® Synthesis SDA Verstärkern entwickelt. Er wurde für die Beste Dynamik und den besten Frequenzgang beim Einsatz mit dem JBL Pro DSi MA4-D Verstärker optimiert, der besonders für die Verwendung der proprietären SSW-1 Tuning-Datei entwickelt wurde. Dieser liefert auch die rektive Lastimpedanz des SSW-1 - mit der JBL Signatur. Wende dich für eine korrekte Einstellung und das Laden der SSW-1 Tuning-Datei an einen zertifizierten Synthesis Installateur, wenn ein anderer SDA Verstärker mit dem SSW-1 verwendet werden soll. Der SSW-1 ist in der Lage, zwei JBL Pro DSi MA4-D-Kanäle im gebrücken Modus zu betreiben.

Verbinden Sie den Line-Pegel-Subwoofer-Ausgang Ihres Hauptreceivers oder Prozessors mit dem Line-Pegel-Eingang an Ihr Subwoofer-Verstärker.

Wenn Sie zwei oder mehr Subwoofer verwenden, nutzen Sie die richtige Anzahl von Vermarktkerkanalen (dies konnen Monoblock- oder Mehrkanalversteller sein), die jeweils an den entspruchenden Ausgang Ihres Prozessors oder Receivers angeschlossen sind. Verbinden Sie dann die positiven und negativen Klemmen für jeder Vermarktkerkanal mit einem einzelnen SSW-1-Subwoofer-System.

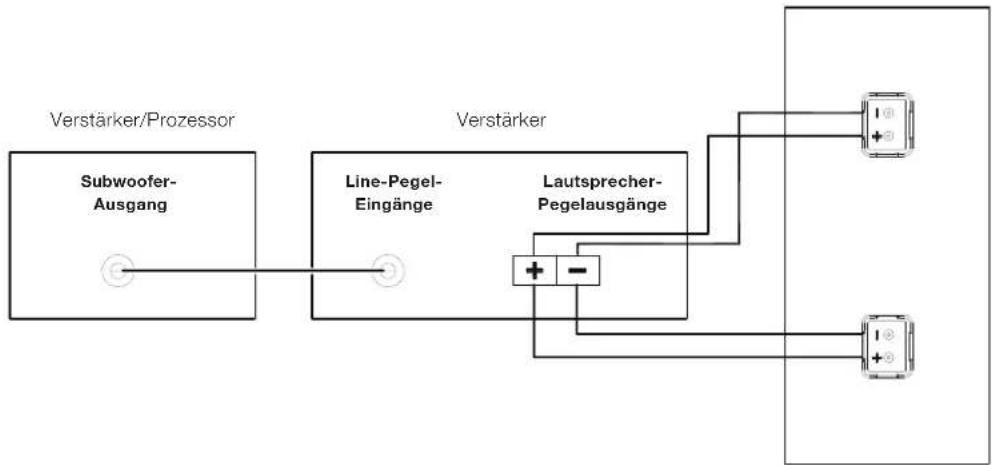

VERWENDUNG EINES SSW-1 SUBWOOFERS MIT EINEM EINZIGEN VERSTÄRKERKANAL

SSW-1 Backbox

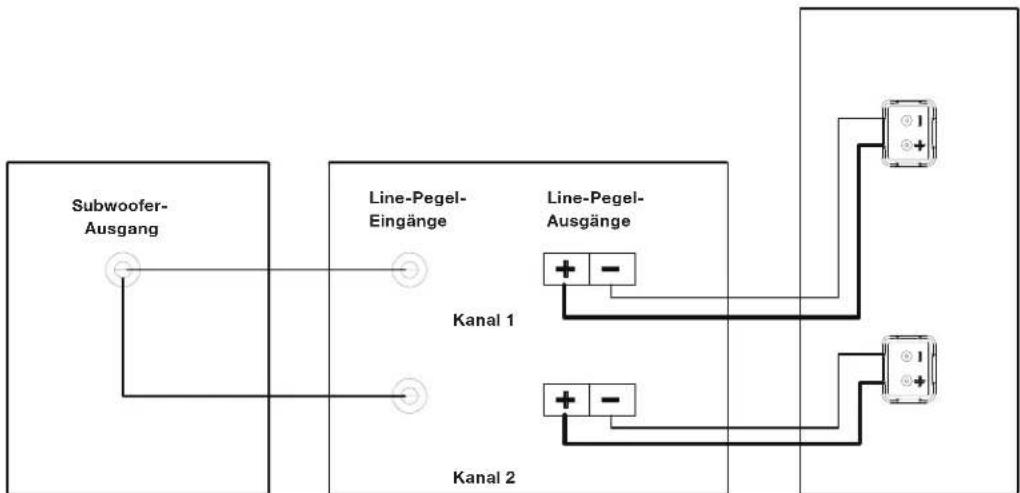

VERWENDUNG EINES SSW-1 SUBWOOFERS MIT ZWEI VERSTÄRKKANÄLEN

Verstärker/Prozessor
Verstärker SSW-1 Backbox

Kabellange Empfohlener Querschnitt

Bis zu 9 m. 2 mm² (minimaler Querschnitt)

Über 9 m, 3,5 mm² (minimaler Querschnitt)

KORREKTE PFLEGE DER LAUTSPRECHER

• Entfern Sie den Staub von dem Gehäuse mit einem sauberen, trockenen Tuch. Durch ein feuchtes Tuch kann die Oberfläche des Gehäuses matt werden. Reinigen Sie das Gehäuse nicht mit flüchtigen Flüssigkeiten, wie beispelweise Benzol, Farbverdūnnern oder Alkohol.
  Versprufen Sie keine Chemikalien in der Nane des Gehauses.
  Reinigen Sie die Stoffbespannung des Frontgitters mit einem Staubsauger auf niedriger Saugstärke.
• Waschen Sie das Frontgitter nicht mit Wasser, da dadurch die Farben verblassen konnen oder das Gitter aufgeraut werden kann.
• Wenn die Oberflächen der Tieftöner-Konen staubig sind, können sie vorsichtig mit einem weichen, trockenen Kalligraphie- oder Malerpinsel gereinigt werden. Verwenden Sie kein feuchtes Tuch.

FEHLERBEHEBUNG

Symptom Lösung

Falls einer der Lautsprecher keinen Ton abgibt	- Vergewissem Sie sich, dass der Receiver/Verträger eingeschaltet ist und dass eine Quelle abgespielt wird. - Überprüfen Sie alle Kabel und Verbindungen zwischen dem Receiver/Verträger und den Lautsprechem. Stellen Sie safer, dass alle Kabel angeschlossen sind. Vergewissem Sie sich, dass keines der Lautsprecherkabel ausgefranst, abgeschritten oder durchstochen ist oder sich gegenseitig berührt.
Wenn es eine geringe (oder keine) Bassausgabe gibt	- Überprüfe, ob alle Anschlüsse der Lautsprechereingänge die korrekte Polarität (+ und -) haben. Wenn Sie zwei SSW-1-Subwoofer verwenden, versuchen Sie, die Polarität an einem Subwoofer umzukehren, wie auf Seite 19 beschreiben. - Erwägen Sie den Einsatz eineseparaten Leistungsverträkers zur Ansteuerung des Subwooers SSW-1. - Wenn Sie einen Leistungsverträker mit ihrem SSW-1 Subwoofer verwenden, stellen Sie safer, dass der Subwoofer-Ausgang des Receivers/Prozessors aktiviert wurde. Weitere Informationen zur korrekten Lautsprecherkconfiguration siehe die Bedienungsanleitung des Receivers/Prozessors.
Wenn das System bei niedrigen Lautstärken Funktioniert, aber beim Steigern der Lautstärke abschaltet	- Überprüfen Sie alle Kabel und Verbindungen zwischen dem Receiver/Verträger und den Lautsprechem. Stellen Sie safer, dass alle Kabel angeschlossen sind. Vergewissem Sie sich, dass keines der Lautsprecherkabel ausgefranst, abgeschritten oder durchstochen ist oder sich gegenseitig berührt. - Überprüfen Sie, wenn mehr als ein Paar Hauptlautsprecher verwendet werden, die Mindestimpedanzforderungen des Receivers/Verträkers.
Wenn mittlere Frenzen (wie Stimmen) über den Subwoofer zu horen sind:	- Wenn der Normalmodus verwendet wird, stellen Sie die Trennfrequenz an Ihrer Elektronik auf eine niedrigere Frequenz ein.

TECHNISCHE DATEN

Gehäusetyp Bassreflex mit zwei Slipstream-Frontöffnungen
Tieffterer-Treibergröbe und -material	Zwei 15-Zoll-Membranen mit vorwärts gerichteter Abstrahlung, Advanced-Aluminum-Matrix
Empfohlener Verständerkotyp Extem, JBL Cinema MA4-D gebrachte, dualer Eingang
Empfohlene Verständkerleistung	2500 WRMS pro Tiefftern (5000 WRMS insgesamt) mit korrekter Begrenzung/Kompression
Verständereigenschaften DSP EQ
Impedanz 8 Ohms pro Eingang
Lautsprecher-Empfindlichkeit 84 dB/W/m Tiefftern, 90 dB/W/m System
Frequenzgang 15 Hz-Frequencyweiche (-6 dB)
Frequenzgang, -3 dB 16,7 Hz - 400 Hz
Frequenzgang, -6 dB 15 Hz - 400 Hz
Frequenzgang, -10 dB 13,5 Hz - 400 Hz
Resonanz 18 Hz
Eingangstyp	Ein Satz vergoldeter Polklemen pro Tiefftern
Produktabmessungen mit Gitter	1359,5 mm H x 610,2 mm B x 584,5 mm T )
Gerätegewicht	159 kg
Oberflächen	Schwarzes Vinyl

JBL SSW-1 ABMESSAGENGEN
