Stage 1220B - Subwoofer JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de graves (Subwoofer)
Marque	JBL
Modèle	Stage 1220B
Haut-parleurs	2 x 12" (300 mm)
Puissance admissible (RMS)	500 W
Puissance admissible (crête)	1000 W
Sensibilité	94 dB (2.83 V @ 1 m)
Réponse en fréquence	34 Hz – 200 Hz
Impédance	2 ohms
Dimensions (L x H x P1 x P2)	764,5 x 380 x 347,5 x 266,7 mm
Alimentation	Batterie 12 V du véhicule
Type de connexion	Bornes à vis
Section de câble recommandée	0,5 mm² (20 AWG) minimum
Installation recommandée	Par un professionnel qualifié
Entretien	Nettoyage avec un chiffon humide ; ne pas utiliser de solvant
Utilisation prévue	Intérieur de véhicule, non étanche
Garantie	Valable avec numéro de série et facture d'origine
Sécurité	Écoute à volume modéré pour préserver l'audition

FOIRE AUX QUESTIONS - Stage 1220B JBL

Quelle est la puissance de ce subwoofer ?

Le JBL Stage 1220B a une puissance admissible de 500 W RMS et une puissance crête de 1000 W.

Quelles sont les dimensions du caisson ?

Les dimensions sont (L x H x P1 x P2) : 764,5 mm x 380 mm x 347,5 mm x 266,7 mm.

Quelle est l'impédance du subwoofer ?

L'impédance est de 2 ohms.

Où installer le caisson dans le véhicule ?

L'emplacement idéal est un coin du coffre ou du compartiment à bagages, sans gêner le chargement. Montez-le solidement.

Quel type de câble utiliser pour le raccordement ?

Utilisez du câble pour enceintes d'au moins 0,5 mm² (20 AWG) en respectant la polarité.

Puis-je installer le caisson moi-même ?

Il est fortement recommandé de confier l'installation à un professionnel qualifié. Si vous n'avez pas l'expérience nécessaire, n'essayez pas.

Comment nettoyer le caisson ?

Nettoyez-le avec un chiffon humide uniquement. N'utilisez pas de produits nettoyants ou de solvants.

Le subwoofer est-il compatible avec tous les amplificateurs ?

Vérifiez que votre amplificateur peut délivrer la puissance souhaitée sous 2 ohms et qu'il possède une sortie subwoofer adaptée.

Quelle est la réponse en fréquence du Stage 1220B ?

La réponse en fréquence est de 34 Hz à 200 Hz.

Que faire si le caisson ne fonctionne pas ?

Vérifiez les connexions, la polarité et l'alimentation. Si le problème persiste, contactez un installateur professionnel ou le service après-vente JBL.

MODE D'EMPLOI Stage 1220B JBL

Mode d'emploi du caisson de graves

Ce produit a été conçu pour fournir des performances superbes en basses fréquences à partir d'un caisson compact et facilement installé. Pour obtenir les meilleures performances de votre caisson, nous vous recommandons fortement de confier l'installation à un professionnel qualifié. Bien que ces instructions expliquent comment installer votre caisson d'une façon générale, elles ne précisent pas les méthodes d'installation particulières éventuellement requises pour votre véhicule spécifique. Si vous ne disposez pas des outils ou de l'expérience nécessaires, n'essayez pas d'effectuer l'installation vous-même. Demandez plutôt une installation professionnelle à votre distributeur audio automobile agréé JBL. Afin de nous aider à mieux vous servir si votre caisson requiert une intervention sous garantie, veuillez conserver votre facture originale et votre numéro de série.

AVERTISSEMENTS ET CONSEILS SUR L'INSTALLATION

CONSEILS POUR L'INSTALLATION

• Portez toujours des lunettes de protection pour utiliser des outils.
• Éteignez tous les composants audio et les autres appareils électriques avant de commencer. Débranchez le fil négatif (-) de la batterie de votre véhicule.
• Vérifiez les espaces des deux côtés de la surface de montage prévue. Veillez à ce que des vis ou des fils ne percent pas de canalisations de freins, de carburant ou des faisceaux de câblage, et que le cheminement des fils ne nuira pas à la sécurité de fonctionnement du véhicule.
• Lors de la réalisation des connexions électriques, veillez à ce qu'elles soient sûres et correctement isolées.
• Avant de percer ou de découper des trous, utilisez un couteau pour retirer le tissu ou le vinyle indésirable, afin d'éviter de prendre le matériau dans un foret ou une scie.
• Ne montez pas d'enceintes où elles risquent d'être mouillées.

CHOIX DE L'EMPLACEMENT DE MONTAGE DU CAISSON

Choisissez un emplacement de montage qui ne gène pas le chargement, les sièges arrière rabattables ou le couvercle du coffre. Le meilleur emplacement est habituellement un coin du coffre ou du compartiment à bagages. Montez le caisson en toute sécurité sur la surface de montage.

AVERTISSEMENT : l'écoute d'une musique forte dans une automobile peut endommager définitivement votre audition et réduire votre capacité d'entendre la circulation. L'écoute à des niveaux réduits pendant la conduite est recommandée. HARMAN International n'accepte aucune responsabilité pour la perte d'audition, les blessures ou les dommages aux biens suite à l'utilisation ou à une mauvaise utilisation de ce produit.

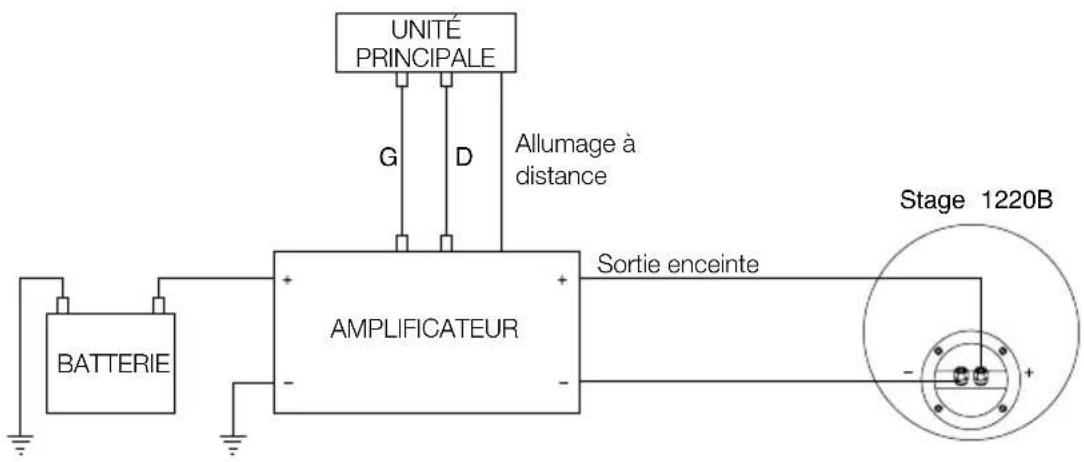

CONNEXIONS DES ENCEINTES

Connectez les bornes + et - du caisson aux sorties de l'amplificateur, en respectant la polarité correcte. Utilisez du câble pour enceintes d'au moins 0,5 mm² (20 AWG) pour les connexions au caisson.

UNITÉ PRINCIPALE G D Allumage à distance AMPLIFICATEUR BATTERIE Sortie enceinte Stage 1220B

SPÉCIFICATIONS

	Stage 1220B
Haut-parleur de graves :	2 x 12" (300mm)
Puissance admissible :	500Wrms
Puissance admissible, crête :	1000W
Sensibilité (2.83V @1m) :	94dB
Réponse en fréquence :	34Hz – 200Hz
Impédance :	2 o h m s
Dimensions: (WxHxD1xD2)	30-1/8" x 15" x 13-11/16" x 10-1/2"/(764.5mm x 380mm x 347.5mm x 266.7mm)

ENTRETIEN GÉNÉRAL

L'enceinte peut être nettoyée avec un chiffon humide. (Ne pas utiliser de produit nettoyant ou de solvant.)

Un numéro de série valide est requis pour la couverture par la garantie. Ce produit est conçu pour des applications mobiles et n'est pas destiné à être branché au secteur.
