Club WS1200 - Subwoofer JBL - Gratis gebruiksaanwijzing en handleiding

Merk	JBL
Model	Club WS1200
Producttype	Subwoofer voor auto
Toegestaan vermogen (RMS)	250 W
Frequentierespons	27 Hz - 175 Hz
Impedantie	2 of 4 ohm (selecteerbaar via SSI-schakelaar)
Diameter van de spreekspoel	50 mm (2")
Montagediepte	83 mm (3-5/16")
Buitendiameter	310 mm (12-1/4")
Uitsnijdiameter	282 mm (11-1/8")
Aanbevolen behuizingstype	Gesloten, geventileerd, banddoorlaat
Montage	Buiten of binnen de behuizing (met schuimrubberen afdichting)
Aansluiting	Snelconnectors of solderen; aanbevolen draaddoorsnede 2,08 mm² tot 8,37 mm²
Voeding	Autoaccu 12 V (via externe versterker)
Onderhoud en reiniging	Reinigen met een droge doek; vermijd schurende producten
Veiligheid	Niet luisteren op hoog volume tijdens het rijden; versterker uitschakelen voordat u de impedantie wijzigt
Onderdelen en repareerbaarheid	Neem contact op met een erkende JBL-installateur; reparatie door een professional
Algemene informatie	Serienummer vereist voor garantie; extra plat ontwerp; alleen voor mobiel gebruik

Veelgestelde vragen - Club WS1200 JBL

Wat is het RMS-vermogen van de JBL Club WS1200?

Het toegestane RMS-vermogen is 250 W.

Wat is de frequentierespons van de subwoofer?

De frequentierespons strekt zich uit van 27 Hz tot 175 Hz.

Hoe stel ik de impedantie van de subwoofer in?

Gebruik de Selectable Smart Impedance (SSI)-schakelaar om te kiezen tussen 2 ohm of 4 ohm. Zorg ervoor dat de versterker is uitgeschakeld voordat u de stand wijzigt.

Welke soorten behuizingen zijn compatibel?

De subwoofer is ontworpen om te werken in gesloten, geventileerde of banddoorlaat behuizingen. Raadpleeg het technische blad voor de aanbevolen volumes.

Wat zijn de montageafmetingen?

Montagediepte: 83 mm, buitendiameter: 310 mm, uitsnijdiameter: 282 mm.

Kan ik de subwoofer aan de buiten- of binnenkant van de behuizing monteren?

Ja, de montage kan aan de buiten- of binnenkant. Gebruik altijd de meegeleverde schuimrubberen afdichting voor een goede afdichting.

Welke draaddoorsnede gebruiken voor de aansluiting?

De aanbevolen doorsnede is 2,08 mm² tot 8,37 mm², afhankelijk van de lengte. Bij meer dan 2 m, kies een grotere doorsnede.

Hoe maak ik de subwoofer schoon?

Reinig met een droge, niet-schurende doek. Vermijd chemische producten.

Wat zijn de risico's van luisteren op hoog volume?

Langdurig luisteren op hoog volume kan uw gehoor beschadigen en uw vermogen om het verkeer te horen verminderen. JBL beveelt gematigde niveaus aan.

Waar vind ik garantie-informatie?

De garantie vereist een geldig serienummer. Bewaar uw factuur en deze handleiding voor toekomstige referentie.

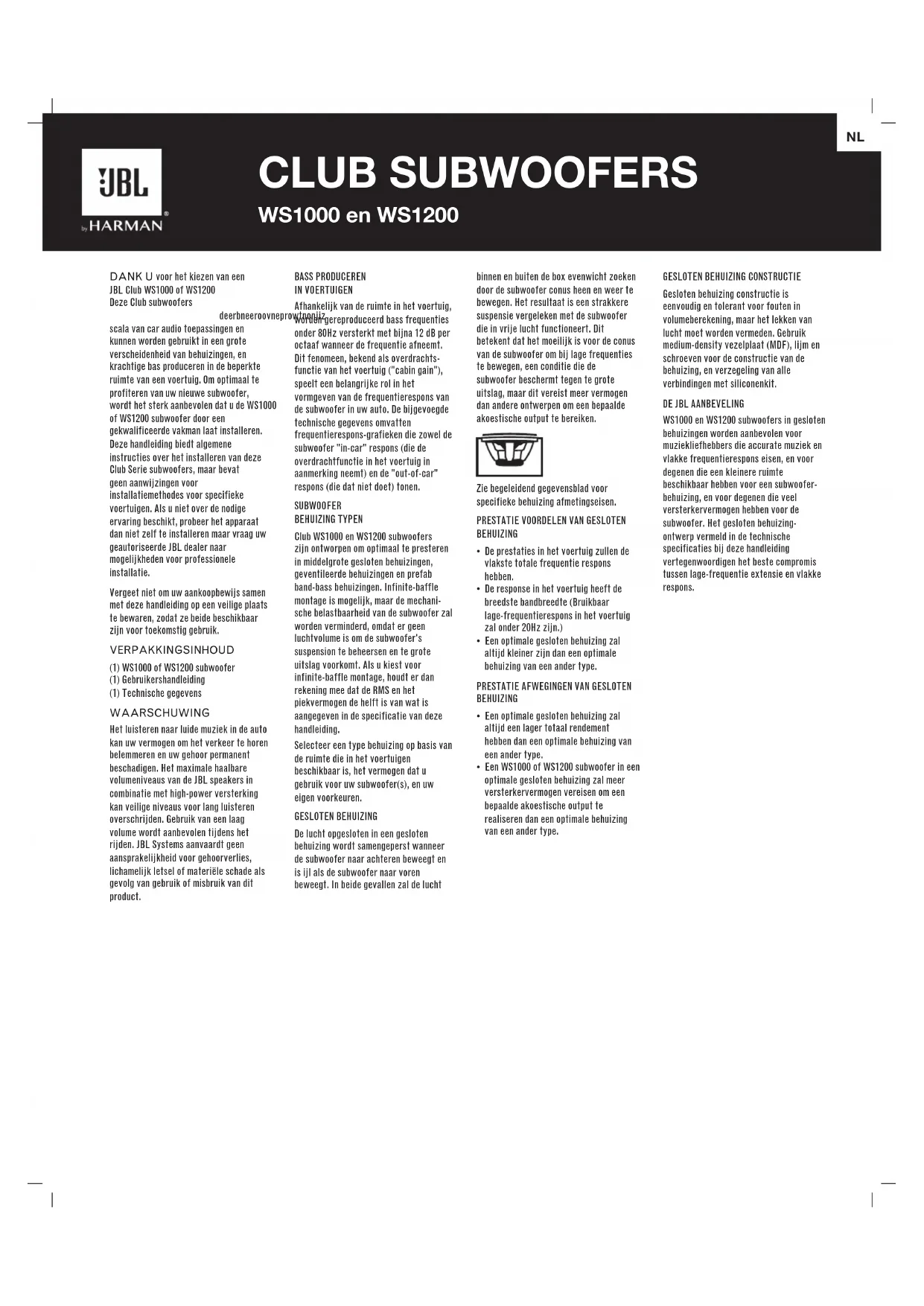

GEBRUIKSAANWIJZING Club WS1200 JBL

DANK U voor het kiezen van een
JBL Club WS1000 of WS1200
Deze Club subwooers

deerbneeroovnepre

scal van car audio toepassingen en
kunnen worden gebruikt in een grote
verschierenheid van behuizingen, en
krachtige bas producen in de beperkte
ruimte van een voertuig. 0m optimal te
profiteren van uw nieceuve subwoofer,
wordt het sterk aanbevolen dat u de WS1000
of WS1200 subwoofer door een
gekwalificierde yakmanaat installeren.
Deze handleiding biecht algemene
instructies over het installereren van deze
Club Serie subwooers, maar bevat
geen aanwijzingen voor
installatiemethods voor specifieke voertuigen. Als u Niet over de nodge
ervaring beschikt, probeer het apparaat dan Niet zelf te installereren maar vraag uw geauthoriseerde JBL dealer naar
mogelijkheden voor professionele
installatie.

Vergeetietomuwaankoopbewijssamen metdezehandeildingopeenveiligeplaats tebewaren,zodatzebeidebeschikbaar...,...,

VERPAKKINGsinHoud

(1) Gebruikershandleiding

Het luisteren maar luide muziek in de auto kan uw vermogen om het verkeer te horen belemmeren en uw gehoor permanent beschadigden. Het maximale haalbare volumeniveaus van de JBL speakers in combinatie met high-power versterking kan veilige niveaus voor lang luisteren overschrijden. Gebruik van een laag volume worden aanbevolenijdens het rijden. JBL Systems aanvaardt geen aansprakelijkheid voor gehoorverlies,lichamelijk letsel of materiele schade als gevolg van gebruik of misbruik van dit product.

BASS PRODUCEREN IN VOERTUIGEN

Afhankelijk van de ruimte in het voertuig,
Wijden geereproduerd bass frequencies
onder 80Hz versterkt met bijna 12 dB per octaat wannes der frequentie afneemt.
Dit fenomeen, bekend als overdrachsfunctie van het voertuig ("cabin gain"),
speelt een belangrijke rol in het
vormgeven van de frequentierrespons van
de subwoofer in uw auto. De hijvegoegde technische gevegens omvatten
frequentierrespons-grafleken die zowel de
subwoofer "in-car" respons (die de
overdrachtfunctie in het voertuig in
aanmerking neemt) en de "out-of-car" respons (die dat Niet doet) tonen.

SUBWOOFER

BEHUIZING TYPEN

Club WS1000 en WS1200 subwoofoers
zijn ontworpen om optimaal te presteren in middelgrote gesloten behuizingen,GeVentileerde behuizingen en prefab band-bass behuizingen. Infinite-baffle montage is möglichk, maar de mechani-sche belasthaarheid van de subwoofer za worden verminder, oddat er geen luchtvolume is om de subwoofer's suspension te beheersen en te grote uitslag voorkomt. Als u kiest voor infinite-baffle montage, houdt er dan reckening mee dat de RMS en het piekvermögen de helft is van wat is aangegeven in de specificatie van deze handleiding.

Selecteer een type behuizing op basis van de ruimte die in het voertuigen beschikbaar is, het vermögen dat u gebruik voor uw subwoofer(s), en uw eigien voorkeuren.

GESLOTEN BEHUIZING

De lucht opgesloten in een gesloten behuizing worden samengeperst wannere de subwoofer naar acheteren beweegt en is ij als de subwoofer naar voren beweegt. In beide gevallen za delucht

binnen en buiten de box evenwicht zoeken door de subwoofer conus—heen enweek te bewegen. Hetresultaat is een strakkere suspensievergeleken met de subwoofer die in vrije lucht functioneert. Dit betekent dat het moeilijk is voor de conus van de subwoofer om bij lage frequencies te bewegen,een condifie die subwoofer beschermt tege Toutslag,maar dit vereistmeer vermogen dan andere ontwerpen om een bepaalde akosteische output tebereiken.

Zie begeleidend geveensblad voor specifieke behuizing afmetingseisen.

PRESTATIE VOORDELEN VAN GESLOTEN BEHUIZING

• De prestaties in het voertuig zullen de vlaakte totale frequentie responns hebben.
• De response in het voertuig hebelt de breedste bandbreedte (Bruikhaar lage-frequentieresponds inhont voertuig zal onder 20Hz zichn.)
• Een optimale gesloten behuizing za altiijd kleiner zich dan een optimale behuizing van een andere type.

PRESTATIE AFWEGINGEN VAN GESLOTEN BEHUIZING

• Een optimale gesloten behuizing za alles een lager totaal rendement hebden dan een optimale behuizing van een ander type.
• Een WS1000 of WS1200 subwoofer in een optime gesloten behuizing zaeer versterkervermogen vereisen om een bepaalde koestische output terrealiseren dan een optimale behuizing van een ander type.

GESLOTEN BEHUIZING CONSTRUCTIE

Gesloten behüizing constructie is eenvoudig en tolerant voor fouuten in volumeberekening, maar het lekken van luckt moet worden vermeden. Gebruik medium-density verzelplaat (MDF), iijm en schroeven voor de constructie van de behüizing, en verzegeling van alle verbindingen met siliconekit.

DE JBL AANBEVELING

WS1000 en WS1200 subwooers in gesloten behuizingen worden aanbevolen voor muziekliefhebbers die accurate muziek en vlakke freqentierresponds eisen, en voor degenen die eenkleineruimte beschikkaar hebden voor een subwooferbehuing, en voor degenen die veel versterkervermogen hebben voor de subwoofer. Het gesloten behuizing-onwerp vermeld in de technische specificaties bij deze handleiding vertegenwoordigen het Beste compromisussen lage-frequente extensie en vlakke respons.

by HARMAN

CLUB SUBWOOFERS

WS1000 en WS1200

NL

GEVENTILEERDE SYSTEMEN

Een geventileerde behuizing fungeert als een gesloten behuizing bij%frequenties boven zich afgestemd (resonantie) freqentie. Bij resonantie (die gedefiniereerd wordt door de ventilatie), produeert de open kast het meeste geluid -de subwoofer conus bijna stationair terwijl de lucht in de open kast trift. Dirit zorgt voor een betere mechanische belasthaarheid bij en boven de resonantie, maar verminderde mechanische belasthaarheid onder de resonantie.Omdat de subwoofer conus en voicie coil Niet veel bewegen bij resonantie, wordt de luchtstroom over de spreekspoel geminaliseerd en thermische belasthaarheid worden het ie's verlaagd bij resonantie.

Open systemen bieden een betere efficientie in het 40Hz - 60Hz bereik, ten koste van het geluid in de laagste octaat (onder 40Hz ). Het gebruik van een infrasonische filter wordt aanbevolen met geventilieerde behuizingen. Een optimale geventilieerde behuizing voor een Club Series subwoofer is groter dan een optimale gesloten behuizing.

Zie hegeleidend geveensblad voor specifieke behuizing afmetingseisen.

PRESTATIEVOORDELEN OPEN BEHUIZING

• Een optimale open behuizing hebftroge efficiente en een hogere output in het 40Hz - 60Hz bereik dan een optimale gesloften behuizing.
• Een optimalaGeVentilleerdebehuiing zorgt voor een groter bas-effect dan een optimale geslooten behuizing.
• Een WS1000 of WS1200 subwoofer in een optimal geventlieerde behuizing za minder versterkervormen vereisen voor een bepaalde akoestische output (tot de resonantiefrequentie van de behuizing) dan in een optimale gesloten behuizing.

PRESTATIE AFWEGINGEN VAN OPEN BEHUIZING

Verminder vermogen in het laagste octaat (onder 40Hz
- Verminderde mechanische belastbar-heid onder de resonantiefrequentie van de behuizing. Het gebruik van een elektronisch infrasonisch filter worden sterk aanbevolen om de kans op oversturing van de subwoofer onder de resonantiefrequentie van de behuizing te reduceren.
- Een optimaal geventileerde behuizing
zal algtd groter dan een optimale gesloten behuizing zich.

OPEN BEHUIZING CONSTRUCTIE

Open behuizing constructie is moeilijker dan de bouw van een gesloten behuizing. Het volume van de ruimte en de poort afmetingen hebden een specifieke relatie met de fysielse en elektromechanische eigenschappen van de subwoofer, en eisen dat het aanbevolen volume van de behuizing en poort kenmerken strikt worden nageleefd. Gebruik net als bij gesloten behuizingen medium-density verzelplaat (MDF), lijm en schroeven voor de constructie van de behuizing, en verzegeling van alle verbindingen met siliconekenit.

DE JBL AANBEVELING

WS1000 en WS1200 subwooers in open behuizingen worden aanbevolen voor liefhebbers die geaccentueerd basweergave prefereren, voor degenen die hebden voldoende ruimte hebben voor een subwooferbehuing, en voor degenen die een minder krachtige versterker gebruiken om hun subwoofer aan te sturen. Het volume en de poort afmetingen aangegeven op de meegeleverde technische geevens要去en nauweurig worden gevolgdom optimale prestaties te garanderen.

BAND-PASS BEHUIZING

Bandpass-behuizingen kann de meeste output leveren van elke versteker en subwoofer-combinatie over een beperkte freuertieband, maar dat extra vermogen gaat ten koste van de sonische nauwkeurigheld. Bandpass-behuizingen combineren een gesloten of geventileerde behuizing voor de subwoofer, samen met een geventileerde kamer waarin de subwoofer geluid levert. De geventileerde kamer fungeert als een akoestisch laagdoorlaaffilter die hoge freqenties in de output van de subwoofer atenueert. Die attenuatie van hoge freqenties kan het moeilijk makeen om vervorming van de versteker en speaker te horen. Daarom is het maybekDat u Niet in staat bent om te bepalen wonneer de subwoofer gevaar loopt te worden beschadigd.

Zie begeleidend geveensblad voor specifieke behuizing afmetingseisen. BANDPASS-BEHUIZING PRESTATIEVoorDELEN

• Een optimale bandpass-behuiizing besteht hogere output dan een heperkte bandbreedte dan een optimale behuiizing van een ander type.

AFWEGINGEN PRESTATIES BANDPASS-BEHUIZING

• Bandpass-behuizingen bereiken hoog rendement ten koste van de sonische nauwkeurigheid.
• Een optimale bandpass-behuiing heeft een beperkterede bandbreedte dan een optimale behuiing van een ander type.
• De laagdoorlaatfilter kenmerken van de behuizing kan het meeelijk makeen om te horen of de subwoofer gevaar loopt te worden beschadigd.
• Een optimale bandpass-behuzing is meestal groiter dan een optimalGeVentilieerd behuzing.

BANDPASS-BEHUIZING CONSTRUCTIE

Bandpass-behuing constructie is moeilijker dan geventileerde constructie en, net als met open behuing,要去 de ontwerp-parameters voor het geventilede gedeelze zorgvuldig worden gevolgd. (Het verzegelde gedeelte is meer tolerant voor diekleine ontwerp-en de bouwvarieties.) Gelukkig zijn er vele geprefabricierde bandpass-behuizinge die zichontworpen op optimale output te halenuit vrijwel elke subwoofer. Geprefabricierde bandpass-behuizingen wordl sterk aanbevolen als u een bandpass-behuing moet gebruiken. Als u ervoor kiest om uw eigien bandpass-behuing te bouwen, gebruik dan medium-density verzelplaat (MDF), lijm en schroeven om de behuing te bouwen, en zorg ervoor alle naden af te dachten met siliconekit.

DE JBL AANBEVELING

Bandpass-behuiingen worden alleen aanbebolen voor muziekliefhebbers die hoge geluidsdruknveaus (SPL) wollen met minder aandacht voor sonische nauwkeurigheid. Als een hoge SPL en geweldig klinkende bas uw doel is, worden een geventileerde behuizing aanbebolen.

CLUB SUBWOOFERS

WS1000 en WS1200

DE SUBWOOFER MONTEREN

De WS1000 en WS1200 subwoofoers kunnen vanaf de buitenzijde van de behuizing of de binnenzijde van de behuizing worden gemonteerd. Gebruik de meegeleverde foam montage paking om een lekvrije affdichtingCUSstehsubwoofer frame en de behuizing te garanderen,ongeacht op welke manier u de subwoofer monteert.

DE SUBWOOFER AANSLUITEEN

DE IMPEDANTIE INSTELLLEN

De WS1000 en WS1200 subwooferzijkn beide voorzien van een Selecteerbare Smart Impedantie TM (SSI) schakelaar. Met deze exclusieve functie kutu de impedantie van de subwoofer met de schakelaar eenvoudig instellen op 2 ohm of 4 ohm (zie afbeeding rechts). Hiermee kutu in alle situations optimaal van uw subwoofer versterker profiteren.

De SSI 2-ohm instelling verhoegt de output van de subwoofer boven de 4 ohm instelling met maximaal 3 dB, afhankelijk van de verstker.

2-ohm instilling

4-ohm installing

De prestaties zich in alle andere opzichten identiek. Als de aangesloten versterker is gespecifieerd om te werken op 2-ohm en het 2-ohm vermogen binnen de belastbare specificaties van de subwoofer is, krijgt u maximale outpuit door de SSI-schakelaar in de stand 2-ohm te zieten.

BELANGRIJK: Zorg ervoor dat de subwoofer versteker is uitgeschakeld voordat de SSI-schakelaar instelt. De stand van de schakelaar Niet veranderen terwijil de subwoofer versteker is ingeschakeld. Dit kan de versteker beschadigen.

DEVERSTERKERAANSLUITEEN

De Club WS1000 en WS1200
subwoofer-aansluitingen zijn compatibil met quick-disconnect (niet meegeleverd) of soldeverbindungen. aanbevolen draadikkte isussen 14AWG en 8AWG, afhankelijk van de lengte van het draad

tussen de versteker en woofer. Oikkere draad worden aanbevolen bij aansluiting die langer zijn dan 2 meter.

De bredere aansluiting is positief en de smallere aansluiting is negatif (ook aangegeven op het klepje).

OPMERKING: Bij geleruik van Niet vertind blank draad, voorkommen dat de "+" en"- strengen elkaar raken. Contact van de draden kan korsluiing veroorzaken en de versterker beschadigen.

SPECIFICATIONS

	Club WS1000	Club WS1200 )“21(mm003)”01(mm052 refoowbuSevitomatuAISSleiforpgaaLrefoewbuSevitomatuAISSleiforpgaaL
Belasthaarheid (RMS):	200W	250W
Belasthaarheid (Piek):	800W	1000W
Gevoeligheid @ 2.83V/1m:	89dB	92dB
Frequentiebereik:	35Hz - 175Hz	27Hz - 175Hz
Impedantie:	2 of 4 ohms (instelbaar)	2 of 4 ohms (instelbaar)
Voice-Coil diameter:	50mm (2")	50mm (2")
Inbouwdiepte:	3-5/16" (83mm)	3-5/16" (83mm)
Totale diameter:	10-9/16" (268mm)	12-1/4" (310mm)
Cutout diameter:	9-1/2" (240mm)	11-1/8" (282mm)

Een geldig serialnummer is vereist voor garantie.

Eigenschappen, specificaties en het uiterlijk kannen worden gewijzigd onder voorafgaande kennisgeving. Deze producten zijn ontworpen voor mobiele toepassingen en zich Niet bedoeld voor aansluiting op hetlichtnet.

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

www.jbl.com

© 2015 HARMAN International Industries, Incorporated. Alle rechten voorheuden

JBL is een handelsmerk van HARMAN International Industries, Incorporated, gereisreerd in de Verenigde Stalen en/of andere lan
