BEDIENUNGSANLEITUNG ASP 5-520 N ATIKA

Originalbetriebsanleitung

Log splitter

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschaden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte Geräteeinheit
1 Bedienungsgriff
1 Betriebsanleitung

GB

Extend of delivery

Sie)dürfen die Maschine nicht in Betrieb behnen,bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerat wie beschreiben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

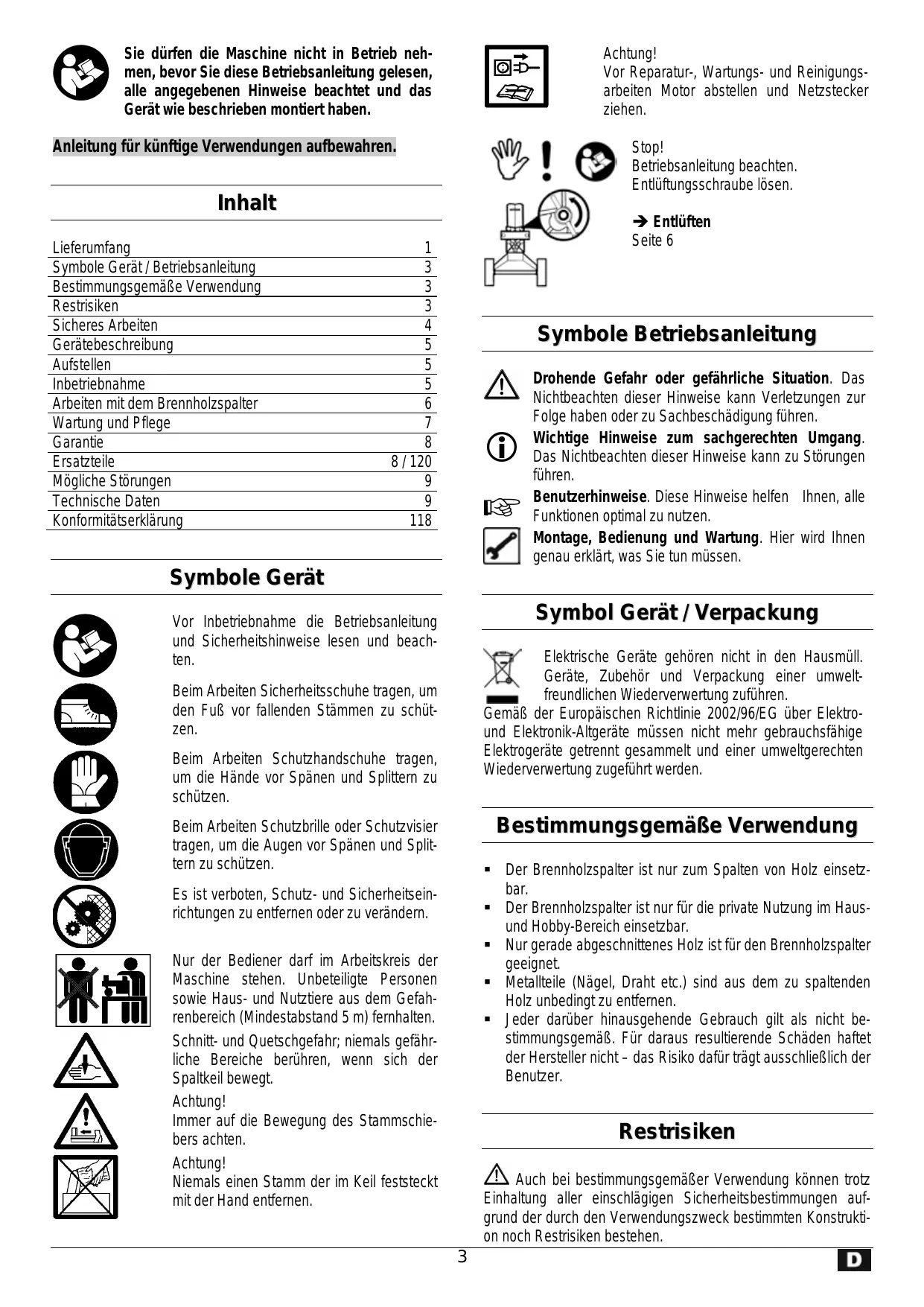

Inhalt

Lieferumfang	1
Symbole Gerät / Betriebsanleitung	3
Bestimmungsgemäß Verwendung	3
Restrisiken	3
Sicheres Arbeiten	4
Gerätebeschreibung	5
Aufstellen	5
Inbetriebnahme	5
Arbeiten mit dem Brennholzspalter	6
Wartung und Pflege	7
Garantie	8

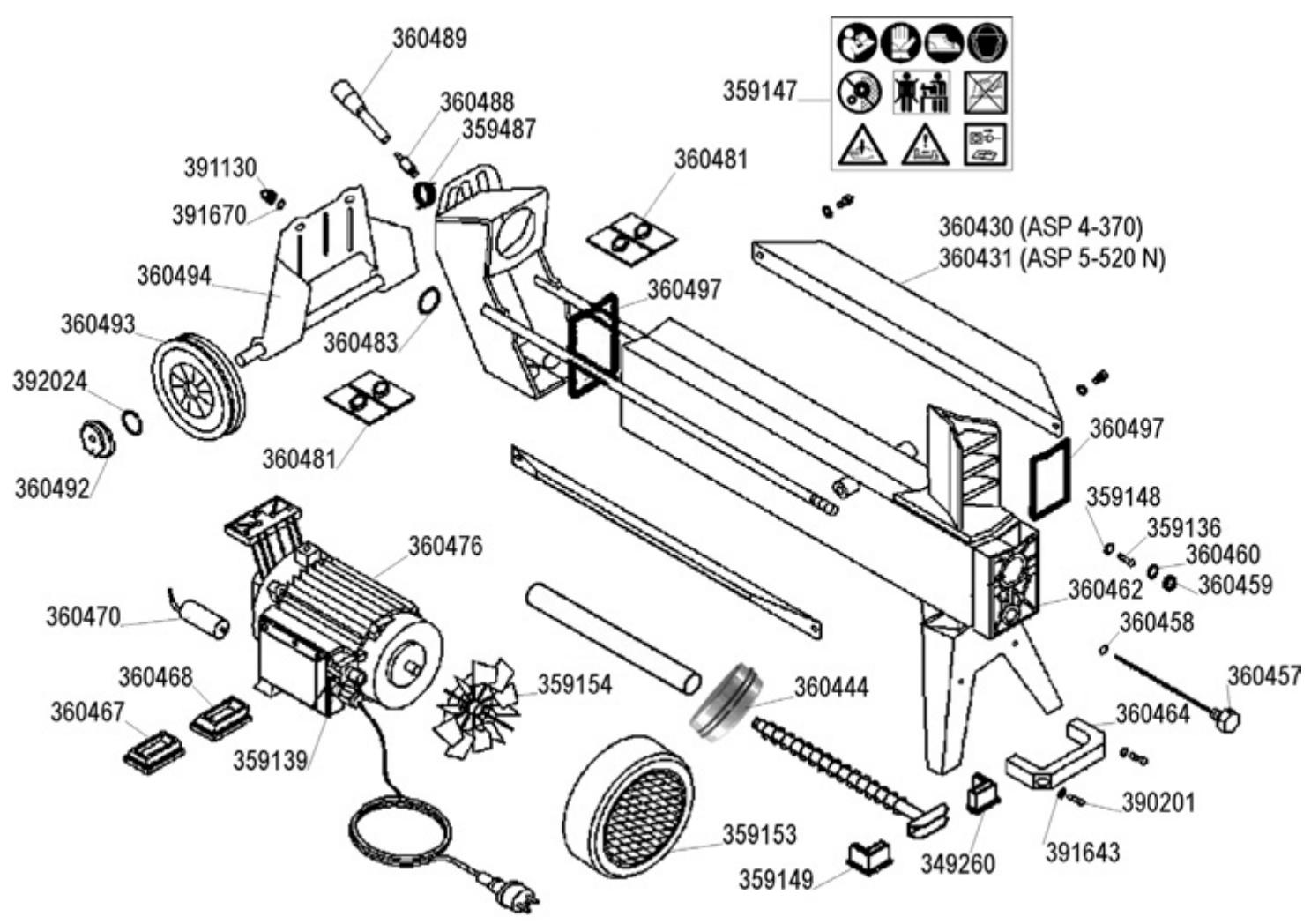

Ersatzteile	8/120
Mögliche Störungen	9
Technische Daten	9
Konformitätserklärung	118

Symbole Gerät

Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweiselesen und beachten.

Beim Arbeiten Sicherheitsschuhe tragen, um den Fuß vor fallenden Stämmen zu schützen.

Beim Arbeitschutzhandschuhe tragen, um die Hände vor Spanen und Splittern zu schützen.

Beim Arbeiten Schutzbrille oder Schutzvisier trag, um die Augen vor Spanen und Splittern zu schützen.

Esistverboten,Schutz- und Sicherheitseinrichtungen zu entfernoder zu verändern.

Nur der Bedienerorida m Arbeitskreis der Maschine stehen. Unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich (Mindestabstand 5m ) fernhalten.

Schnitt- und Quetschgefahr; niemals gefährliche Bereiche berühren, wenn sich der Spaltkeil bewegt.

Achtung!

Immer auf die Bewegung des Stammschiebers achten.

Achtung!

Niemals einen Stamm der im Keil feststeckt mit der Hand entfern.

Achtung!

Vor Reparatur-, Wartungs- und Reinigungsrarbeiten Motor abstellen und Netzsteckerziehen.

Stop!

Betriebsanleitung beachten.

Entlüftungsschraube lose.

Entluften

Seite 6

Symbole Betriebsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise halten Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnengenau erklart, was Sie tun,müssen.

Symbol Gerät / Verpackung

Elektrische Geräte gehören nicht in den Hausmüll. Geräte, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Bestimmungsgemäß Verwendung

• Der Brennholzspalter ist nur zum Spalten von Holz einsetzbar.
• Der Brennholzpalter ist nur für die private Nutzung im Haus- und Hobby-Bereich einsetzbar.
• Nur gerade abgeschrittenes Holz ist für den Brennholzspalter geeignet.
• Metallteile (Nagel, Draht etc.) sind aus dem zu spaltenden Holz unbedingt zu entfern.
  Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für darauf resultierende Schäden haftet der Hersteller nicht - das Risiko damitträgt ausschließlich der Benutzer.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung könnenriotzaltung aller einschlädigen Sicherheitsbestimmungen aufd der durch den Verwendungszweck bestimmen Konstruktioch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „Bestimmungsgemäße Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

Rücksichtsnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Ignorierte oder übersehene Sicherheitsvorkehrungen können zu Verletzungen beim Bediener oder zu Beschäftigungen von Eigentum führen.
  Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-AnschluBleitungen.
• Berührung spannungsführender Teile bei geöffneten elektrischen Bauteilen.
• Brand- und Rutschgefahr durch ausgelaufene Hydraulikflüssigkeit.

Des weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

Lesen und beachten Sie vor Inbetriebnahme diesen Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schätzen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

• Machen Sie sich vor Gebrauch mit Hilfe der Betriebsanleitung mit der Maschine vertraut.
• Benützen Sie die Maschine nicht für Zwecke, für die sie nicht bestimmt ist (siehe „Bestimmungsgemäß Verwendung" und „Arbeiten mit dem Brennholzspalter").
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Nehmen Sie eine Arbeitsstellung ein, die sich hinter dem Schieber im Bereich des Bedienungsgriffs befindet. Niemals im Bereich des Spaltkeils stehen.
• Niemals auf der Maschine stehen.

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht:

• wenn Sie mude sind.

• unter Einfluss von Drogen, Alkohol oder Medikamenten stehen, die Ihr Urteilungsvermögen beeinflussen können.

Tragen Sie beim Arbeitsen

Schutzbrille oder Schutzvisier
Arbeitshandschuhe
- ggf. Gehorschutz
- Sicherheitsschuhe mit Stahlkappe

Tragen Sie geeignete Arbeitskleidung:
- keine weite Kleidung oder Schmuck (sie konnen von beweglichen Teilen erfasst werden)
- Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.
- Kinder und Jugendliche unter 18 Jahren dürfen die Maschine nicht bedieten.
- Kinder von der Maschine fernhalten.
- Setzten Sie die Maschine niemals ein, während unbeteiligte Personen in der Höhe sind.

• Lassen Sie die Maschine nie unbeaufsichtigt.
• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
• Überlasten Sie die Maschine nicht! Sie arbeiten better und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie die Maschine nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen kann.
  Die Maschine bzw. Teile der Maschine nicht verändern.
  Die Maschine nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
• Maschine nicht im Regen stehen während bei Regen arbeiten.

• Nur an einem trockenen Ort außerhalb der Reichweite von Kindern aufbewahren.
  Schalten Sie die Maschine ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturarbeiten
  Wartungs- und Reinigungsrarbeiten

• Beseitigung von Störungen
  Transport

• Verlassen (auch bei kurzzeitigen Unterbrechungen)

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes müssen Schutzvortrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob Teile beschädigt oder defekt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile,müssen sachgemäß durch eine anerkannte Fachwerkstatt repa-riert oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

! Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens 2,5mm^2 bei einer Kabellänge bis max. 10m
- Niemals Anschlussleitungen über 10 m verwenden. Längere Anschlussleitungen erzeugen einen Spanningsabfall. Der Motor erreicht nicht mehr seine maximale Leistung, die Funktion der Maschine wird reduziert.
- Beim Verlegen der Anschlussleitungen darauf auf achtenden, dass sie nicht gequetscht, geknicht und die Steckverbindung nicht Nass wird.
- Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.
- Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.
- Verwenden Sie keine defekten Anschlussleitungen.
- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Veränderungskabel.
Keine provisieren Elektroanschluss einsetzen.
Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder den Hersteller zu erfolgen. Örtliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller zu erfolgen.

Nur Originalersatz-, Zubehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörskonnen Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Gerätebeschreibung

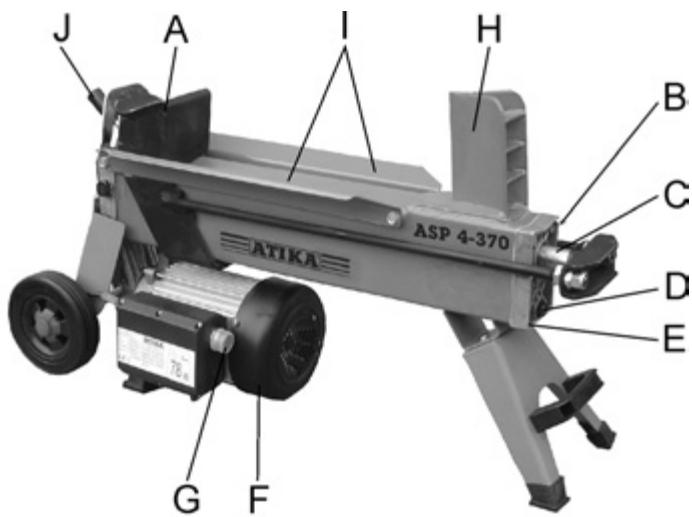

Abb.1 ASP 4-370

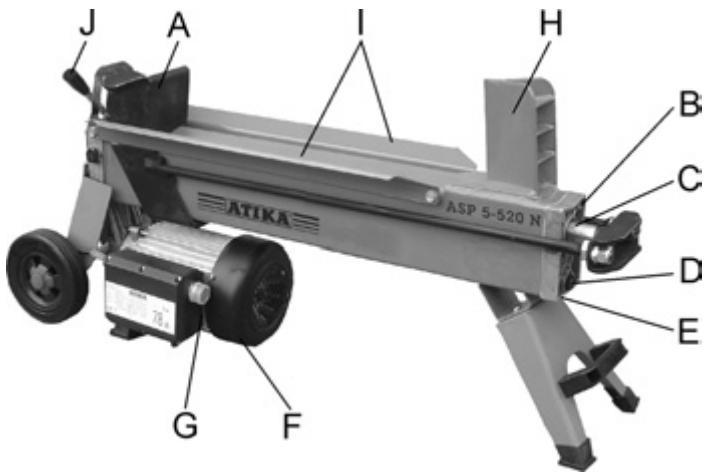

Abb. 2 ASP 5-520 N

A | Stammschieber
B | Entlüftungsschraube
C | Kolbenstange
D Ölmessstab
E Zylinderdeckel

F | Elektromotor
G Bedienungstaster
H | Spaltkeil
I | Stammfuhrungbleche
J Bedienungsgriff

Aufstellen

Um eine bequeme Arbeitshaltung einzunehmen, stellen Sie den Brennholzpalter auf eine 60 - 75 cm hohe Arbeitsfläche.

Blockieren Sie die Räder mit Keilen, um ein Rollen während des Betriebes zu vermeiden.

Achten Sie darauf, dass der Arbeitsbereich folgende Bedingungen erfüllt:

-rutschfest
- eben
- frei von Stolpergefahren
ausreichende Lichtverhältnisse

Die Maschine nicht in der Höhe von Erdgas, Benzirrinnen oder anderen leicht brennbaren Materialien betreiben.

Inbetriebnahme

• Vergewissern Sie sich, dass die Maschine komplett und vorschäftsmäßig montiert ist.

• Überprüfen Sie vor jedem Gebrauch:

• die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen
die Maschine auf eventuelle Beschädigungen (s. Sicheres Arbeiten)
ob alle Schrauben fest angezogen sind
- die Hydraulik auf Leckstellen

Netzanschluß

• Vergleichen Sie die auf dem Geräteypenschild angegebene Spannung mit der Netzspannung und schlieben Sie das Gerät an die entsprechende und vorschrifsmäßige Steckdose an.
• Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt.
• Schlieben Sie die Maschine über einen Fi-Schutzschalter (Fehlerstrom-Schutzschalter) 30mA an.

(1) Absicherung: 16 A

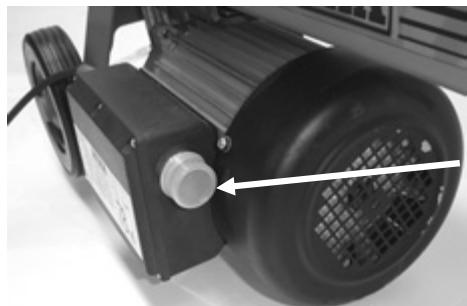

Bedientaster

Bedientaster
Abb.3

Einschalten

Drucken Sie den grünen Knopf. Der Motor lauft solange Sie den grünen Knopf gedrück halten.

Lassen Sie den grünen Knopf wieder los.

Benutzen Sie kein Gerät, bei dem der Bedientaster nicht ungsgemäß Funktioniert. Lassen Sie beschädigte Bedientas- nverzüglich reparieren oder ersetzen.

i Hydralik

• Niemals die Maschine betreiben, wenn eine Gefahr durch Hydraulikflüssigkeit besteht.
• Stellen Sie sicher, dass die Maschine und der Arbeitsbereich sauber und frei von Ölflecken sind.

Rutsch- und Feuergefahr!

• Überprüfen Sie regelmäßig, ob genügend Hydrauliköl im Behälter ist (siehe Wartung und Pflege)

Inhalt:

2,7 Liter

ASP 4-370

3,2 Liter

ASP 5-520 N

Arbeiten mit dem Brennholzspalter

zusätzliche SICHERHEITSHINWEISE

• Der Holzpalterarf nur von einer einzelnen Person bedient werden.
• Nur Personen über 18 Jahre, die die Bedienungsanleitung gelesen und verstanden haben, * dürfen die Maschine bedießen.
• Tragen Sie ihre Schutzausrüstungen (Schutzbrille/-visier, Handschuhe, Sicherheitsschuhe), um sich vor möglichen Verletzungen zu schützen.
• Niemals Stämme spalten, die Nägel, Draht oder andere Gegenstände enthalten.
• Bereits gespaltenes Holz und Holzpane erzeugen einen gefährlichen Arbeitsbereich. Es besteht die Gefahr des Stolperns, Ausrutschems oder Hinfallens. Halten Sie den Arbeitsbereich immer aufgeräumt.
• Niemals bei eingeschalteter Maschine die Höhe auf sich bewegende Teile der Maschine legen. Halten Sie Sicherheitsabstand von Holzstamm, Schieber und Spaltkeil, um ihre Höhe vor Verletzungen zu schätzen.
• Spalten Sie nur Holz, dass der max. zu verarbeitenden Länge entspricht.

Was kann ich spalten?

Grosse der zu spaltenden Stämme

	ASP 4-370	ASP 5-520 N
Holzlange:	max. 370 mm	max. 520 mm
Holzdurchmesser:	50 – 250 mm

Der Holzdurchmesser ist ein empfohlener Richtwert, weil:

• dūnnes Holz kann schwer zu spalten sein, wenn es Astlöcher enthalt oder die Fasern zu stark sind.

Spalten Sie keine grünen Stämme. Trockene, gelagerte Stämme spalten sich viel leichter und verursachen nicht so oft ein Festfressen wie grünes (nasses) Holz.

Harthölzer neigen zum Zerplatzen: setzen Sie erhöhte.icht walten!

Bedienung

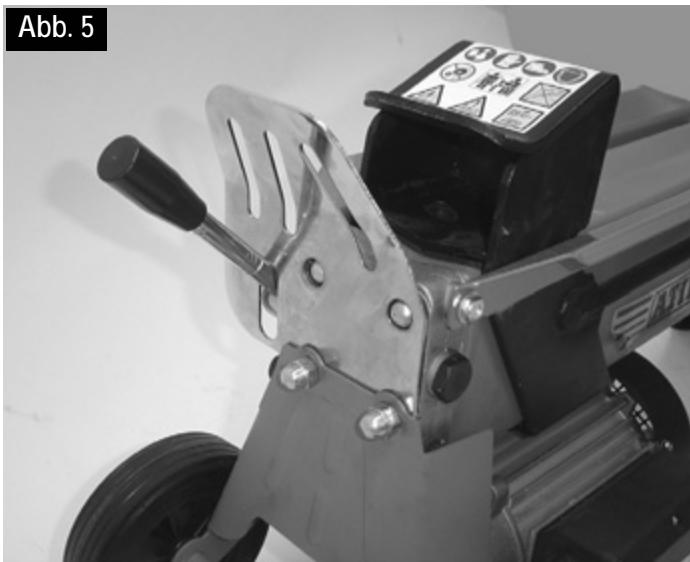

Zweihandbetrieb

1. Drucken Sie den Bedientaster am Elektromotor - Abb. 3. Warten Sie ein paar Sekunden, damit der Motor seine Endrehzahl erreicht und der Druck in der Hydraulikpumpe aufgebaut wird
2. Drücken Sie gleichzeitig den Bedienungsgriff nach unten - Abb. 4.

Der Stammschieber druckt den Stamm gegen den Spaltkeil. Der Stamm wird gespalten.

1. Lassen Sie den Bedienungsgriff und den Bedientaster los, der Stammschieber fahr in seine Ausgangsposition zurück - Abb. 5.

Besondere Hinweise zum Spalten:

Vorbereitungen:

Bereiten Sie das zu spaltende Holz auf die maximal zu verarbeitenden Abmessungen (370 bzw. 520 mm lang, 50 - 250 mm) vor und achten Sie daraufuf, dass das Holz gerade geschritten ist. Legen Sie sich das Holz am Holzspalter so zurecht, dass keine Gefahr für Sie besteht (Stolpergefahr).

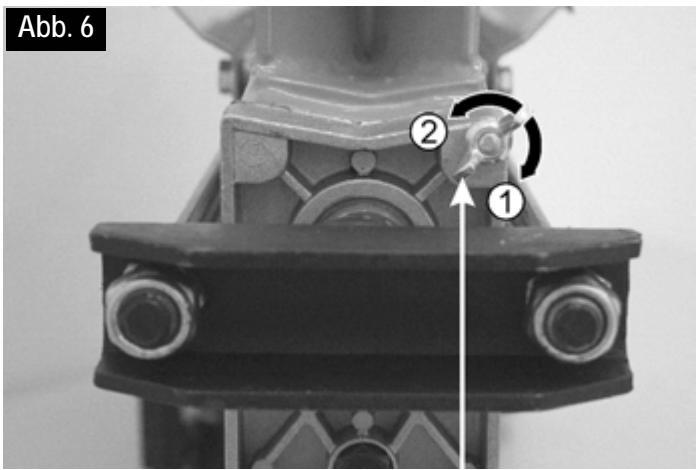

Entluften

Lösen Sie die Entlüftungsschraube um 3 - 4 Umdrehungen. Abb. 6.

Ziehen Sie die Schraube erst wieder an, wenn Sie mit dem Holzspalten fertig sind.

Entlüfungsschraube

① festziehen
② losen (entlufen)

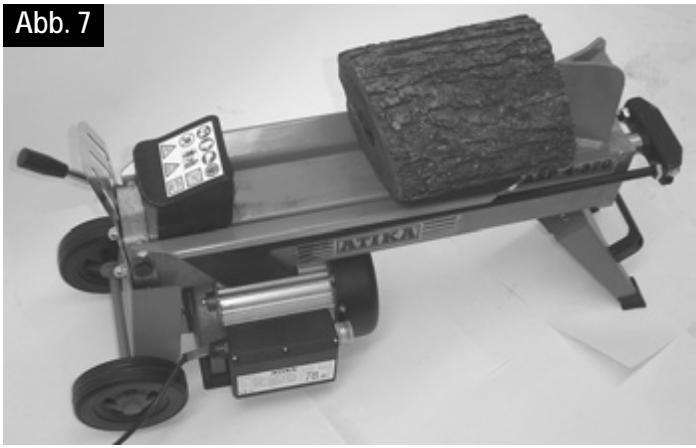

Holz spalten:

Legen Sie die Stämme immer langlich und flach auf den Hauptrahmen des Spalters. Der Stamm muss von den Stammfuhrungsblechen umschlossen sein. Abb. 7

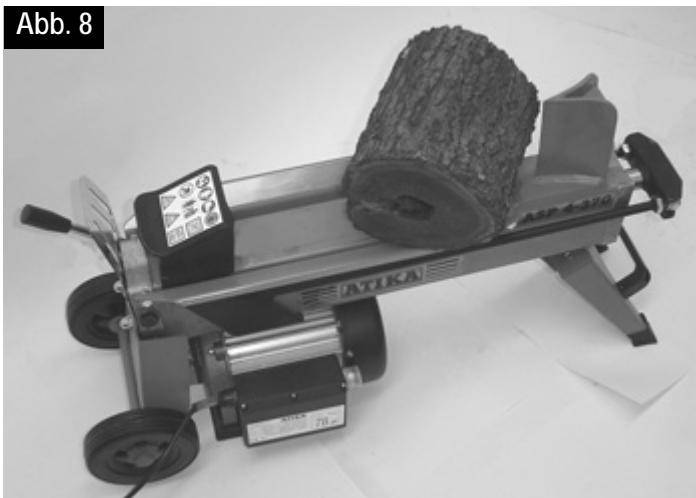

Den Stamm niemals schrag auf den Hauptrahmen legen. Abb. 8

Immer darauf auf achten, dass der Spaltkeil und der Stamm-schieber die Stammenden senkrecht erfassen kann.
Niemals zwei Stämme in einem Arbeitsgang spalten.
Niemals Holz während des Arbeitsvorganges nachlegen oder ersetzen.

① Niemals durch Aufrechterhalten des Schubs über mehrere Sekunden ein Spalten des Stammes erzwingen. Dies kann zu Beschädigungen an der Maschine führen.

Positionieren Sie den Stamm erneut auf dem Hauptrahmen und wiederholen Sie den Spaltvorgang oder legen Sie den Stamm zur Seite.

Wie wird ein festgeklemmter Stamm gelost?

1. Den Bedienungsgriff und den Bedientaster loslassen, damit der Stammschieber zurückfahren kann.
2. Legen Sie einen dreieckigen Holzkeil unter den Stamm, Stammschieber ausgefahren damit dieser den Keil unter den festgeklemmten Stamm druckt.
3. Lös sich der Stamm nicht, den Vorgang mit immer längeren Keilen wiederholen.

Beim Losen niemals auf den festgeklemmten Stamm hammern oder die Hande nahe am Stamm halten.

Bitten Sie keine zweite Person um Unterstützung.

Versuchen Sie nicht den Stamm durch Schlagen mit einem Werkzeug herauszubekommen, Denn es kann zum Bruch des Motorblockskommen.

Arbeitsende:

Achten Sie darauf, dass der Stammschieber in seine Ausgangsposition zurückgefahren ist.
Ziehen Sie dann den Netzstecker.
Schrauben Sie die Entlüfungsschraube wieder fest. Abb. 6
Wartungs- und Pflege-Hinweise beachten.

Wartung und Pflege

Vor Wartungs- und Reinigungsrarbeiten Netzsteckerziehen.

Schutzhandschuhe tragen, um Verletzungen an den Händen zu vermeiden.

Beachen Sie folgenden, um die Funktionsfähigkeit des Brennholzspalters zu erhalten:

• Reinigen Sie die Maschine nach Arbeitsende gründlich.
  Entfernen Sie Harzrückstände.
• Olen Sie die Kolbenstange (Abb. 1/2) regelmäßig mit einem umweltfreundlichen Spruhol ein.
• Ölstand prufen bzw. Öl auswechseln

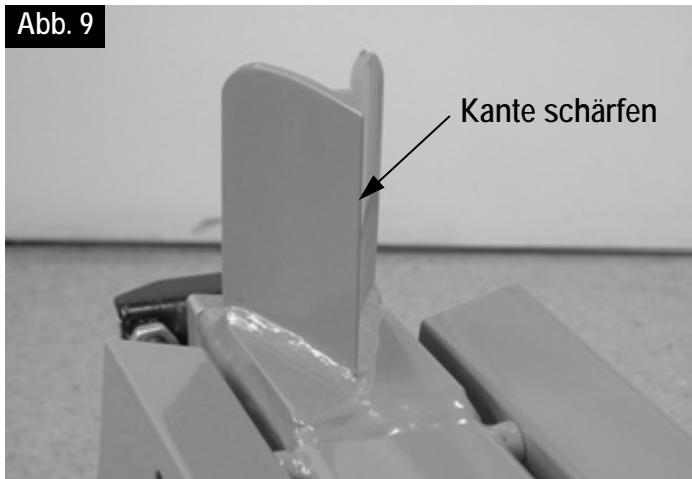

Spaltkeilscharfen

Nach langer Betriebsdauer oder bei verminderter Spaltleistung, den Spaltkeil mit einer feinen Feile scharfen (Grate entfernen). Abb. 9

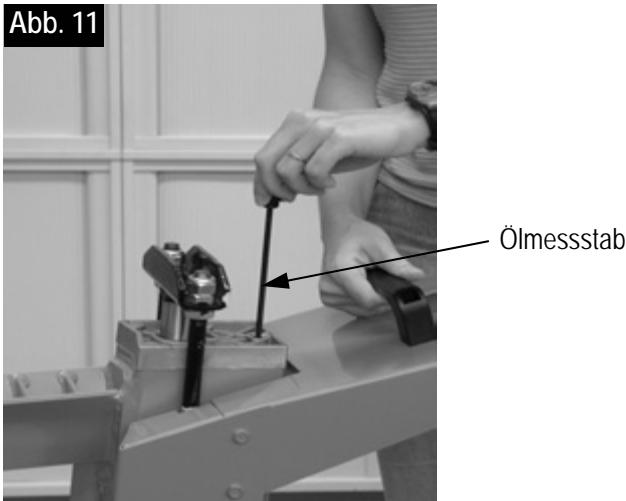

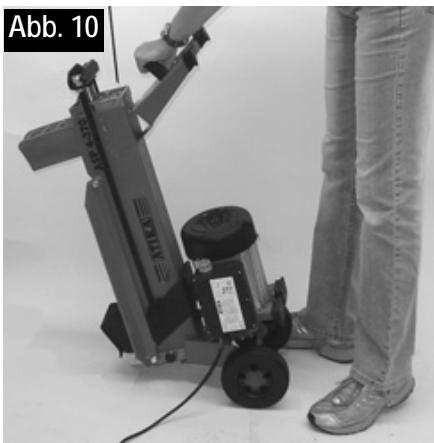

Wie überprüfe ich den Ölstand?

1. Der Stammschieber muss in seine Ausgangsposition zusückgefahren sein.
2. Kippen Sie den Holzspalter so, dass die Fülöffnung nach oben zeigt. Abb. 10

Zum Aufrichten und Festhalten des Holzspalters ist eine zweite Person erforderlich.

1. Schrauben Sie den Ölmessstab Heraus - Abb. 11. Achten Sie beim herausnahmen auf die Oldichtigung.
2. Säubern Sie den Ölmessstab und die Oldichtung.
3. Stecken Sie den Messstab bis zum Anschlag wieder in die Öffnung.
4. Ziehen Sie den Ölmessstab wieder heraus.

Liegt der Olpegel zwischen den beiden Markierungen, ist genug Öl im Behälter.
Liegt der Ölpegel unterhalb der unteren Markierung muss Öl mit Hilfe eines sauberen Trichters nachgeführt werden.

untere Markierung obere Markierung

1. Überprüfen Sie die Öldichtung. Diese muss bei Beschändigungen ausgetauscht werden.

Oldlichtung

1. Schrauben Sie den Olmessstab wieder fest.

Achtung! Um Beschädigungen an der Oldichtigung und im Gewinde des Zylinderdeckels zu vermeiden, die Schraube nicht zu fest anziehen.

Wann wechsle ich das Öl aus?

Erster Ölwechsel nach 50 Betriebsstunden, dann alle 250 Betriebsstunden.

Auswechseln:

1. Der Stammschieber muss in seine Ausgangsposition zusückgefahren sein.
2. Stellen Sie einen Behälter, der mindestens 4 Liter Öl aufnehmen kann, unter den Holzspalter.
3. Schrauben Sie den Ölmessstab Heraus. Achten Sie beim Herausnahmen auf die Öldichtung.
4. Kippen Sie dann die Maschine, um das Öl in den Behälter zu entleeren.
5. Kippen Sie dann den Holzspalter so, dass die Einfüllöffnung nach oben zeigt - Abb. 10.

Zum Aufrichten und Festhalten des Holzspalters ist eine zweite Person erforderlich.

1. Füllen Sie das neue Hydrauliköl (2,7 bzw. 3,2 Liter) mit Hilfe eines sauberen Trichters ein.
2. Säubern Sie den Ölmessstab und die Oldichtung.
3. Überprüfen Sie die Öldichtung. Diese muss bei Beschändigungen ausgetaucht werden.
4. Schrauben Sie den Ölmessstab wieder fest. Achtung! Um Beschädigungen an der Oldichtigung und im Gewinde des Zylinderdeckels zu vermeiden, die Schraube nicht zu fest anziehen.

Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen.

Hydrauliköl

Für den Hydraulikzylinder empfehlen wir die folgenden Hydraulikole:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 Bestell-Nr. 400142 (1 Liter)
Mobil DTE 11
oder gleichwertiges

Keine anderen Ölsorten verwenden. Der Gebrauch von anderen Ölsorten beeinflusst die Funktion des Hydraulikzylinders.

Garantie

Bitte beachten Sie die beiliegende Garantieerklärung.

Ersatzteile

Entnehmen Sie die Ersatzteile der Zeichnung.

Ersatzteile bestellen:

• Bezugsquelle ist der Hersteller

• erforderliche Angaben bei der Bestellung:

• Ersatzteil - Nr.

• gewünschte Stückzahl
• Model
• Bezeichnung des Modells

Beispiel: 360431, 1, Brennholzspalter, ASP 5-520 N

Mögliche Störungen

Problem	mögliche Ursache	Beseitigung
Stamm wird nicht gespalten (zu weniger Spaltleistung)	→ Stamm ist nicht richtig positioniert → Stamm überschreitet die zulässigen Ab-messungen oder das Holz ist für die Leis-tung der Maschine zu hart → Spaltkeil spaltet nicht → Öl-Leck → Hydraulikdruck zu niedrig → falsche Anschlussleitung (länger als 10 m oder zukleiner Aderquerschnitt)	→ positionieren Sie den Stamm erneut → Stamm auf zulässige Abmessungen schneiden → Spaltkeil schärfen, auf Grat oder Kerben prüfen → Legen Sie ein Stück Karton unter den Holz-spalter, um das Leck zu finden. Zur Prob-lembehebung wenden Sie sich an den Her-steller. → Ölstand überprüfen; wenn notig Öl nachful-len. Problem ist nicht zu beheben,itte wenden Sie sich an den Hersteller. → richtige Anschlussleitung verwenden
Stammschieber fahrtschwankend oder mit starken Vibrationen aus	→ Luft im Kreislauf	→ Entlüfungsschraube öffnen → Ölstand überprüfen; wenn notig Öl nachful-len. Problem ist nicht zu beheben,itte wenden Sie sich an den Hersteller.
Stammschieber fahrtnicht aus	→ Hydraulikpumpe defect	→ Zur Problembehebung wenden Sie sich an den Hersteller.
Motor lauft nicht an	→ Netzspannung fehlt → Anschlusskabel defect → Elektromotor defect	→ Absicherung überprüfen (16 A) → Anschlusskabel austauschen bzw. von einem Elektrofachmann überprüften halten → Zur Problembehebung wenden Sie sich an den Hersteller.
Öl-Leck am Ölmessstab	→ Oldichtigung am Ölmessstab undicht	→ Oldichtigung auswechseln

Technische Daten

Model	ASP 4-370	ASP 5-520
Bezeichnung	ASP 4-370	ASP 5-520 N
Spaltkraft	40 kN (4 t)	50 kN (5 t)
Holzlänge	370 mm	520
Holzdurchmesser		50 – 250 mm
Spalhub	302 mm	392 mm
Durchmesser Kolbenstange		30 mm
Hydrauliköl (max.)	2,7 Liter	3,2 Liter
Elettromotorleistung		P1=1500 W (S3)
Anschluss		230 V ~ 50 Hz
Drehzahl		2850 min-1
Abmessungen	Länge 770 x Breite 260 x Höhe 455 mm	Länge 940 x Breite 260 x Höhe 455 mm

Gewicht

36 kg

41 kg

Folgbrugsanvisingen.

Til hydraulikcylinderen anbefaler vi ffolgende hydraulikolier:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22 bestillings-nr. 400142 (1 liter)
Mobil DTE 11
ell er olie af samme kvalitet.

Ellenorizze a gep esetleges séruliseit:

Verder können er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

! Elektrische veiligungsd

(i) Hydraulisch system

ATIKA GmbH & Co. KG, Schinkelstraße 97, 59227 Ahlen, Germany

D in alleiniger Verantwortung, dass das Produkt

Brennholzpalter ASP 4-370, ASP 5-520 (Seriennummer: siehe letzte Seite)

konform ist mit den Bestimmungen der o. a. EG-Richtlinie, sowie mit den Bestimmungen folgender Weiterer Richtlinien: 2004/108/EWG, 2006/95/EG.

ATIKA GmbH & Co. KG - Technisches Buro - Schinkelstr. 97 - 59227 Ahlen - Germany

Ahlen, 15.04.2010

Seriennummer
Serial number
Numéro de série
CepneH Homep
Seriove cislo
Serienummer
Sarjanumero
Sorozatszám

Serijski broj
Numero di serie
Serienummer
Numer seryjny
Numárul de série
Serienummer
Seriove cislo
Serijska stevika

ATIKA GmbH & Co. KG

Schinkelstr. 97, 59227 Ahlen • Postfach 21 64, 59209 Ahlen • Germany

Tel.: [phone] / 8 92 - 0 • Fax: [phone] / 8 18 12

E-mail: [e-mail] • Internet: www.atika.de
