NÁVOD NA OBSLUHU ASP 5-520 N ATIKA

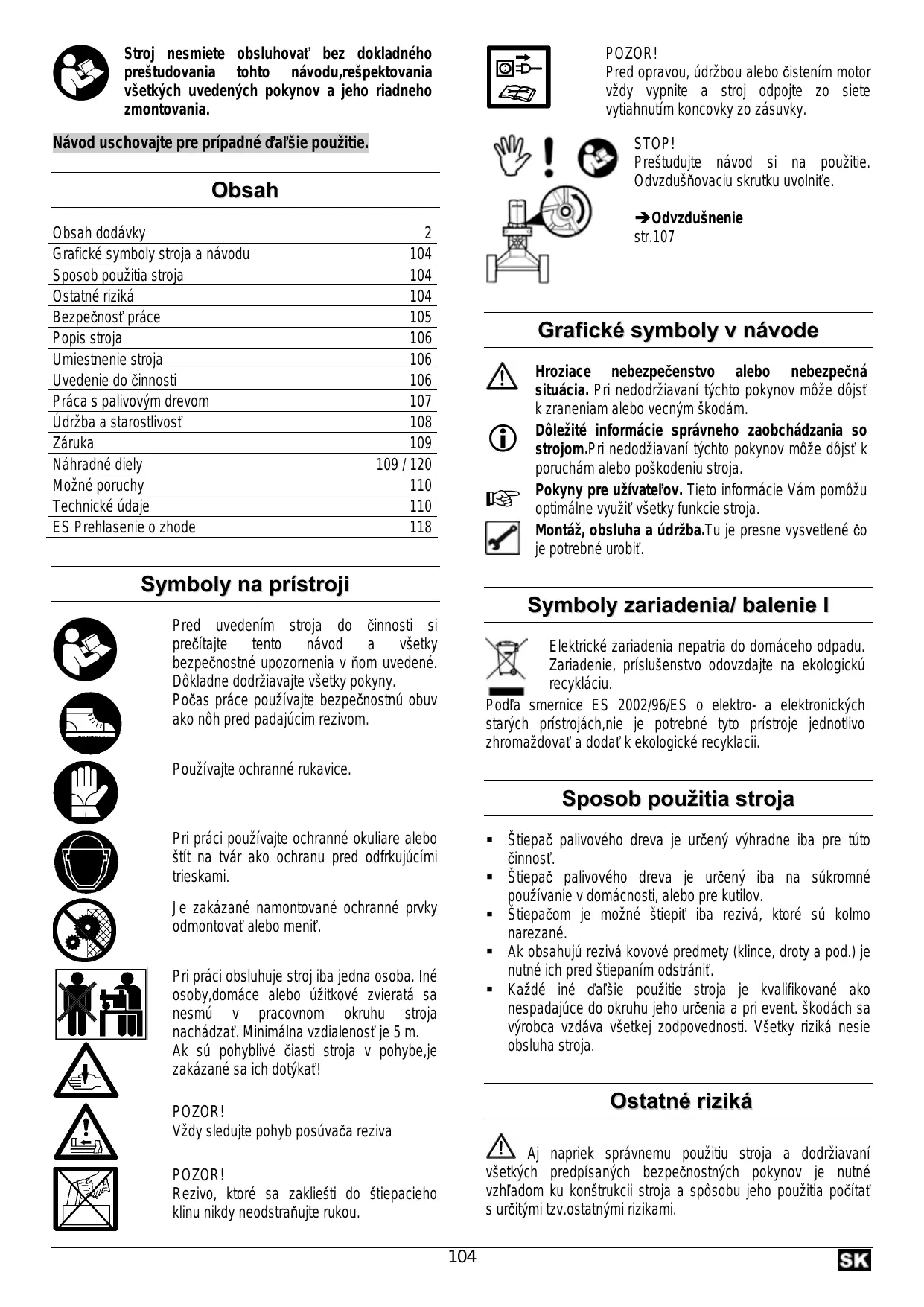

Stroj nesmiete obsluhovať bez dokladného preštudovania tohto návodu,rešpektovania všetkých uvedených pokynov a jeho riadneho zmontovania. POZOR! Pred opravou, údržbou alebo čistením motor vždy vypnite a stroj odpojte zo siete vytiahnutím koncovky zo zásuvky. Návod uschovajte pre prípadné ďaľšie použitie. STOP! Preštudujte návod si na použitie. Odvzdušňovaciu skrutku uvolniťe. Obsah Obsah dodávky Grafické symboly stroja a návodu Sposob použitia stroja Ostatné riziká Bezpečnosť práce Popis stroja Umiestnenie stroja Uvedenie do činnosti Práca s palivovým drevom Údržba a starostlivosť Záruka Náhradné diely Možné poruchy Technické údaje ES Prehlasenie o zhode ÎOdvzdušnenie str.107

Symboly na prístroji Hroziace nebezpečenstvo alebo nebezpečná situácia. Pri nedodržiavaní týchto pokynov môže dôjsť k zraneniam alebo vecným škodám. Dôležité informácie správneho zaobchádzania so strojom.Pri nedodžiavaní týchto pokynov môže dôjsť k poruchám alebo poškodeniu stroja. Pokyny pre užívateľov. Tieto informácie Vám pomôžu optimálne využiť všetky funkcie stroja. Montáž, obsluha a údržba.Tu je presne vysvetlené čo je potrebné urobiť. Symboly zariadenia/ balenie I Pred uvedením stroja do činnosti si prečítajte tento návod všetky bezpečnostné upozornenia v ňom uvedené. Dôkladne dodržiavajte všetky pokyny. Počas práce používajte bezpečnostnú obuv ako nôh pred padajúcim rezivom. Elektrické zariadenia nepatria do domáceho odpadu. Zariadenie, príslušenstvo odovzdajte na ekologickú recykláciu. Podľa smernice ES 2002/96/ES o elektro- a elektronických starých prístrojách,nie je potrebné tyto prístroje jednotlivo zhromaždovať a dodať k ekologické recyklacii. Používajte ochranné rukavice. Sposob použitia stroja Pri práci používajte ochranné okuliare alebo štít na tvár ako ochranu pred odfrkujúcími trieskami. ƒ Štiepač palivového dreva je určený výhradne iba pre túto činnosť. ƒ Štiepač palivového dreva je určený iba na súkromné používanie v domácnosti, alebo pre kutilov. ƒ Štiepačom je možné štiepiť iba rezivá, ktoré sú kolmo narezané. ƒ Ak obsahujú rezivá kovové predmety (klince, droty a pod.) je nutné ich pred štiepaním odstrániť. ƒ Každé iné ďaľšie použitie stroja je kvalifikované ako nespadajúce do okruhu jeho určenia a pri event. škodách sa výrobca vzdáva všetkej zodpovednosti. Všetky riziká nesie obsluha stroja. Je zakázané namontované ochranné prvky odmontovať alebo meniť. Pri práci obsluhuje stroj iba jedna osoba. Iné osoby,domáce alebo úžitkové zvieratá sa nesmú v pracovnom okruhu stroja nachádzať. Minimálna vzdialenosť je 5 m. Ak sú pohyblivé čiasti stroja v pohybe,je zakázané sa ich dotýkať! Ostatné riziká POZOR! Vždy sledujte pohyb posúvača reziva Aj napriek správnemu použitiu stroja a dodržiavaní všetkých predpísaných bezpečnostných pokynov je nutné vzhľadom ku konštrukcii stroja a spôsobu jeho použitia počítať s určitými tzv.ostatnými rizikami. POZOR! Rezivo, ktoré sa zakliešti do štiepacieho klinu nikdy neodstraňujte rukou.

Tieto ostatné riziká je možné minimalizovať iba vtedy,ak si dokladne preštudujete a budete rešpektovať návod na obsluhu stroja,bezpečnostné pokyny a okruh sposobov použitia stzroja. Ohĺaduplnosť a opatrnosť při samotnej práci zmenšují riziká zranenia a iných škod. ƒ Ignorovanie alebo iba prehliadnutie bezpečnostných pokynov a opatrení môžu mať za následok zranenia obsluhy alebo iných osôb príp. majetkových škôd. ƒ Ohrozenie el. Prúdom pri použití nevhodného kábla alebo nevhodného pripojenia k el. sieti. ƒ Dotýkanie sa el. častí pod prúdom pri odkrytých el. častiach stroja. ƒ Nebezpečenstvo popálenia a pošmyknutia sposobené vytečenou hydraulickou kvapalinou. Ďalej sa môžu objaviť určité skryté riziká aj napriek všetkým tu uvedeným upozorneniam. Stroj nestriekajte vodou (nebezpečenstvo úrazu el.prúdom). Stroj nenechávajte na daždi a nepracujte počes dažďa. Stroj uschovajte na suchom mieste a mimo dosahu detí. Stroj vypnite a odpojte od siete pri − opravách − údržbe a čistení − odstraňovaní porúch − transporte − opustení stroja (aj krátkodobo) ƒ Z hĺadiska event.poškodenia stroja,kontrolujte: - pred každým zahájením práce musia byť ochranné prvky byť starostlivo preverené z hľadiska ich bezchybnej funkcie. - preskúšajte či všetky časti stroja nie sú poškodené alebo defektné. - všetky časti stroja musia byť správne namontované a spĺňať podmienky pre bezchybnú a bezpečnú prevádzku. - poškodené bezpečnostné prvky alebo iné časti musia byť prostredníctvom odbornej firmy opravené alebo vymenené (ak nie je v návode uvedené inak). - poškodené alebo nečitaťelné samolepky na stroji je potrebné vymeniť.

Bezpečnosť práce Pred uvedením do činnosti si prečítajte a dodržiavajte všetky pokyny uvedené v návode na obsluhu a platné predpisy vašej krajiny na prevádzkovanie podobných strojov.Len tak ochránite seba a ostatných před možnými zraneniami.

Všetky bezpečnostné pokyny odovzdajte všetkým osobám, ktoré so strojom pracujú.

Návod spolu s bezpečnostnými pokynmi uschovajte. Elektrická bezpečnosť ƒ Prevedenie pripájacieho kábla podľa IEC 60245 (H 07 RN-F) s prierezom vodiča od najmenej 2,5 qmm pri dĺžke kábla max. do 10 m. ƒ Nikdy nepoužívajte kábel dlhší ako 10 m. Dlhšie káble môžu spôsobiť výpadok prúdu. Motor nedosiahne svojho maximálneho výkonu, funkcia stroja je redukovaná.ƒ Pri ukladaní pripájacieho kábla dbajte na to, aby nebol pretočený alebo zacviknutý a aby pripojené spojenia (koncovka, zásuvka) neboli vlhké. ƒ Nepoužívajte kábel, ktorý nie je určený k pripojeniu. Chráňťe kábel pred teplom, olejom a ostrými hranami. Pri vytiahnutí koncovky zo zásuvky neťahajte za kábel. ƒ Predlžovací kábel pravidelne kontrolujte a ak je poškodený ihneď ho vymeňte. ƒ Nepoužívajte žiadne defektné pripájacie káble. ƒ Vo vonkajšom prostredí používajte iba kábel, ktorý je schválený pre prácu vo vonkajšom prostredí. ƒ Nikdy nepoužívajte provizórne pripojenie el.prúdu k stroju. ƒ Ochranné el.prvky nikdy nepremosťujte alebo nevyraďujte z prevádzky. ƒ Pred uvedením do činnosti sa riadne obozdnámte so strojom prostredníctvom návodu. ƒ Nepoužívajte stroj k iným účelom ako je určené. ƒ Používajte bezpečné pracovné miesto. ƒ Postavte sa na pracovné miesto, ktoré sa nachádza za podávačom v priestore ovládacej rukoväte. Nikdy nestojte v oblasti štiepacieho klína. ƒ Nikdy nestúpajte na stroj. ƒ Pri práci buďte pozorný a sústredený. Pracujte s rozvahou. Stroj nepoužívajte: − ak ste unavený − ak ste pod vplyvom alkoholu, drog alebo liekov, ktoré znižujú koncentráciu a reakciu. ƒ Pri práci noste ochranné okuliare alebo ochranný kryt tváre, ochranu uší, príp. pracovné rukavice, pracovné topánky s oceľovou špičkou. Pracovný odev noste bez voľných častí a pracujte bez osôb, ktoré by mohli byť zachytené pohyblivými častiami stroja. ƒ Obsluhujúci je pri práci zodpovedný voči ďaľším osobám. ƒ Deti a mládež do 18 rokov nesmú obsluhovať stroj. ƒ Nepúšťajte deti do pracovnej blízkosti stroja. ƒ Nikdy nespúšťajte stroj pokial sa v jeho blízkosti nachádza iná osoba. ƒ Nenechávajte stroj bez dozoru. ƒ Udržujte na pracovisku poriadok. Neporiadok môže byť príčinou úrazu. ƒ Nepreťažujte stroj. Výsledky práce sú najlepšie ak pracujete s udanými výkonostnými hodnotami. ƒ Stroj prevádzkujte iba s riadne namontovanými ochrannými prvkami a nemeňte na stroji nič čo by mohlo ovplyvniť bezpečnosť práce. ƒ Stroj neupravujte a jeho časti nemeňte. El. pripojenie resp. oprava el.častí stroja musí byť zverená odbornej elektrofirme, alebo nášmu servisnému stredisku. Dbajte na splnenie miestnych bezpečtnostných predpisov a opatrení. Opravy ostatných častí stroja vykonáva buď výrobca alebo ním poverená firma. Pri výmene častí stroja použite iba originálne diely. Použitie iných náhradných dielov môže spôsobiť úrazy, alebo poškodenie majetku. V týchto prípadoch sa výrobca vzdáva všetkej zodpovednosti.

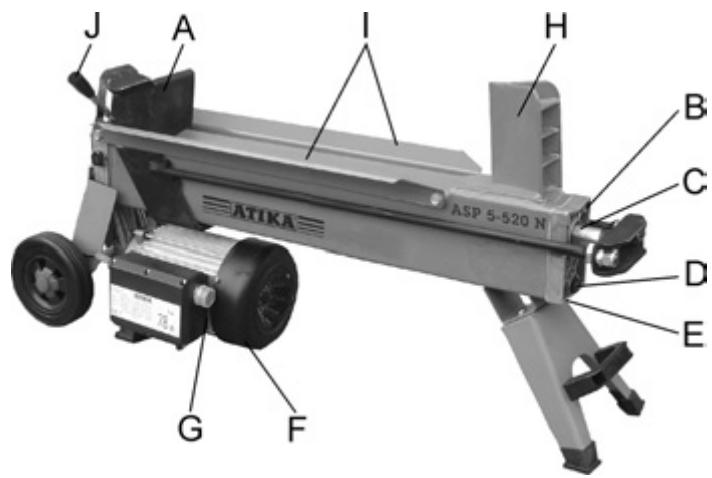

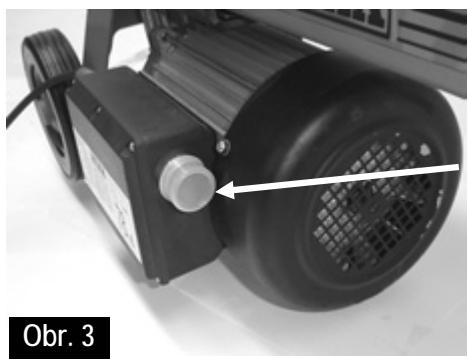

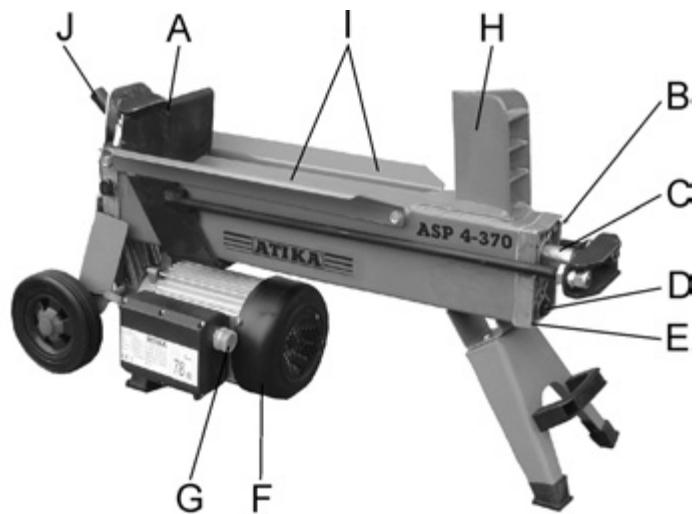

Popis prístroja Obr. 1 Uvedenie do činnosti ƒ Uistite sa, že stroj je kompletne zmontovaný podľa predpisov. ƒ Pred uvedením do prevádzky skontrolujte: − Pripájací kábel či nie je poškodený a či je funkčný (taký kábel nemožno použiť). − Poškodenie prístroja (viď bezpečnosť práce) − Či sú všetky skrútky poriadne dotiahnuté − Hydrauliku na presiaknutie oleja ASP 4–370 L Pripojenie k sieti ƒ Porovnajte napätie uvedené na typovom štítku stroja s napätím vo Vašej sieti. Stroj pripojte na zodpovedajúce napätie do predpisovej zásuvky. ƒ Použite kábel s dostatočným prierezom. ƒ Pripojenie prístroja preveďte cez prúdový chránič 30 mA. L Istenie: 16A Stroj može byť pripojený iba na sieť istenú 16 A ističom. Obr. 2 ASP 5–520 N L Ovládacie tlačidlo Ovládacie tlačidlo Obr. 3 Zapnutie

Zatlačte zelený gombík. Motor beží, pokiaľ držíte zatlačený zelený gombík. elektromotor ovládacie tlačidlo štiepací klin plechová vodiaca lišta na drevo ovládacia rukoväť Vypnutie Zelený gombík opäť pustite. Nepoužívajte žiadny prístroj, u ktorého ovládacie tlačidlo riadne nefunguje. Poškodené ovládacie tlačidlo dajte vymeniť. Umiestnenie stroja L Hydraulika ƒ Stroj nikdy nespúšťajte ak hrozí nebezpečenstvo prostredníctvom hydraulickej kvapaliny. ƒ Uistite sa, že stroj a pracovné miesto je čisté bez olejových škvŕn. Nebezpečenstvo pošmyknutia a nebezpečenstvo ohňa. ƒ Pravidelne kontrolujte množstvo hydraulického oleja v nádrži (viď kapitola o údržbe a starostlivosti). Obsah nádrže: 2,7 l ASP 4-370 3,2 l ASP 5-520 Aby ste mohli pracovať pohodlne, postavte stroj na pracovnú plochu vysokú cca 60 – 75 cm. Zablokujte kolieska klinmi pre znemožnenie posuvu počas práce. Dbajte na to, aby pracovisko spĺňalo nasledujúce podmienky: − protišmyková podlaha − rovná podlaha − eliminácia možnosti prevrhnutia − dostatok svetla Stroj neuvádzajte do činnosti v blízkosti zemného plynu, benzínových výparov, alebo ďalších tekutých látok, ktoré sú horľavé.

Obr. 4 Práca so štiepačom palivového dreva Doplňujúce bezpečnostné pokyny. ƒ Štiepač obsluhuje iba 1 osoba. ƒ Štiepač môžu obsluhovať iba osoby staršie ako 18 rokov, ktoré boli dokladne oboznámené s návodom a so všetkými bezpečnostnými pokynmi. ƒ Pri práci vždy noste ochranné okuliare, ochranu uší,ochrannú pracovnú obuv,ochranné rukavice a poriadné ochranné oblečenie. ƒ Nikdy neštiepajte rezivá, ktoré obsahujú cudzorodé predmety (kov). ƒ Rozštiepené rezivá predstavujú nebezpečný pracovný priestor. Nebezpečie prevrhnutia, pošmyknutia alebo pádu. Udržujte pracovisko vždy upratané. ƒ Pri zapnutom stroji sa nepribližujte rukami k pohyblivým častiam stroja. Dodržujte bezpečnostnú vzdialenosť od reziva, posúvača a štiepacieho klinu. ƒ Štiepajte iba drevo, ktoré zodpovedá maximálnej spracovateľnej dĺžke.

Obr. 5 Čo môžem štiepať? Veľkosť štiepaného dreva (reziva). Dĺžka: Priemer : ASP 4-370 ASP 5-520 max. 370 mm max. 520 mm 50 – 250 mm Priemer reziva je odporučený pretože: − tenké drevo je obtiažne štiepať ak má viac výrastkov alebo ak sú drevné vlákna príliš silné.

Doležité pokyny pre štiepanie Príprava: Neštiepajte zelené rezivá (čerstvé). Suché uskladnené drevo rozštiepite jednoduchšie a nebudete mať problémy s častým „zakusnutím” dreva ako u vlhkého reziva. Pripravte ku štiepaniu rezivá, ktoré zodpovedajú dopredu uvedeným rozmerom (dĺžka max. 370 / 520, priemer od 50 do 250 mm) a dbajte aby rezivá boli rovno (kolmo) narezané. Rezivo vkladajte do štiepača tak, aby pre Vás nevzniklo žiadne nebezpečenstvo. Tvrdé drevo má sklon k výbušnému praskaniu: Zvýšte pri jeho štiepaní pozornosť! Odvzdušnenie: Obsluha Uvolniť odvzdušňovaciu skrutku cca o 3-4 otáčky. Obr. 6 Po ukončení práce opäť skrutku utiahnuť. Práca obojručná

1. Zapnite stroj ovládacím tlačidlom - Obr. 3. Počkajte niekoľko

sekúnd kým dosiahne motor svojich otáčok a kým sa hydraulika natlakuje.

2. Stlačte obidve ovládacie rukoväte súčasne nadol. Obr. 4

Î Posúvač reziva tlačí rezivo proti štiepaciemu klínu. Rezivo bude rozštiepnuté.

3. Uvoľnite ovládaciu rukoväť a ovládacie tlačidlo a posúvač

reziva sa vráti späť do povodnej polohy.Obr. 5 Obr. 6 Odvzdušňovacia skrutka utiahnít’

uvolnit’ (odvzdušnenie) ƒ Štiepanie dreva: ƒ Ukončenie práce ¾ Rezivo vložte do stroja vždy pozdlžne na vodiacu lištu. Rezivo musí byť posúvačom „objaté”. Obr. 7 ¾ Dbajte na to, aby aby sa posúvač dreva vrátil späť do svojej povodnej polohy. ¾ Odpojte zo siete vytiahnutím koncovky zo zásuvky. ¾ Utiahnite opäť odvzdušňovaciu skrutku. Obr. 6 ¾ Vykonajte kroky popísané v kapitole Údržba a starostlivosť. Obr. 7 Údržba a starostlivosť o stroj Pred týmito prácami vždy odpojte stroj zo siete (vytiahnutím koncovky zo zasúvky). Pri týchto prácach vždy noste ochranné rukavice.

¾ Rezivo nikdy nevkladajte do stroja naprieč. Obr. 8 Obr. 8 Dbajte na dodržiavanie následných krokov, aby funkcie stroja boli zachované. ƒ Po skončení práce stroj riadne vyčistite. ƒ Odstráňte všetky zvyšky živice. ƒ Piestnu tyč naolejujte sprejovým olejom. ƒ Preverte množstvo oleja príp. olej vymeňte. Ostrenie štiepacieho klina Po dlhotrvajúcej práci alebo pri znížení výkonu je potrebné klin naostriť. Vykonajte to jemným pilníkom. Obr. 9 Obr. 9 Ostření štípacího klínu ¾ Vždy dbajte na to, aby rezivo bolo vložené do stroja pozdlžne na vodiacu lištu a rovno aby štep prebiehal po vláknach dreva. ¾ Nikdy neskúšajte štiepiť 2 ks dreva v jednom pracovnom kroku. ¾ Nikdy rezivo v priebehu pracovného kroku nevymieňajte (neupravujte jeho polohu, alebo ho nenahrádzajte iným). L Nikdy rezivo, ktoré sa očividne nedá rozštiepiť, neskúšajte prinútiť ku štiepeniu tým, že budete počas viacerých sekúnd „tlačiť“ na ovládacie rokoväte. To môže viesť k poškodeniu motora. V takom prípade sa pokúste upraviť polohu reziva na vodiacel lište pootočením dreva a opakujte celý postup odznova. V prípade, že rezivo je skutočne nepoddajné, odložte ho. Ako skontrolovať stav oleja?

1. Posúvač reziva musí vyť v povodnej polohe.

2. Otočte stroj tak, aby otvor pre olej smerom hore Obr. 10

Pri tomto kroku je potrebná druhá osoba.

ak je hladina oleja medzi oboma označeniami, je oleja v stroji dostatok. ak je hladina oleja pod dolnou ryskou, je potrebné olej doplniť. Použite čistý lievik. Ako uvoľniť zaklieštené rezivo v stroji.

1. Uvoľnite ovládaciu rukoväť a ovládacie tlačidlo, aby sa mohol

posúvač dreva vrátiť naspäť.

2. Pod zaklieštené rezivo vložte trojstranný drevený klin. S

posúvačom dreva vyjdite opäť tak,aby tlačil rezivo znovu na klin.

3. Ak sa rezivo neuvolní, opakujte rovnaký postup s väčším

dreveným klinom. Pri uvoľňovaní zakliešteného reziva nepoužívajte násilie (tlčenie) a svoje ruky držte v bezpečnej vzdialenosti. Nežiadajte inú osobu o pomoc. Ak použijete násilie (kladivo a pod.) môže dôjsť k prasknutiu motorového bloku. Dolná ryska

7. Skontrolujte tesnenie. Nesmie byť poškodené. Pri poškodení

Zaskrutkujte mierku naspäť. Pozor! Aby ste nepoškodili tesnenie alebo cylindrický kryt, uťahujte s citom. Starého oleja sa zbavte podľa zákona (zberné miesto). Je zakázané starý olej vylievať do pôdy alebo zmiešať s obsahom. ol. tesnenie

8. Zaskrútkujte mierku opäť naspäť.

Pozor! Skrutku zaťahujte s citom. Príliš pevné zatiahnutie môže poškodiť tesnenie.

Hydraulický olej Pre stroj odporučujeme následujúce oleje: Obr. 10

Shell Tellus T22 Aral Vitam Gf 22 BP Energol HLP 22 Î objednávacie čís. 400142 (1 liter) Mobil DT 11 alebo zrovnatelné Iné oleje nepoužívať. Použitie iného oleja negatívne ovplyvňuje funkciu hydraulického cylindra. Záruka Prosíme, prečítajtě a rešpektujte priložené záručné prehlášenie a jeho podmienky. Obr. 11 Náhradné diely Náhradné dielce zisťujte podľa súpisu náhradných dielcov alebo podľa nákresu. Objednávanie náhradných dielcov: − dodávateľom je výrobca alebo predajca − potrebné údaje pri objednávke:

• požadovaný počet kusov
• typ Mierka oleja Príklad: 360431, 1, Štíepač palivového dreva, ASP 5-520 N Kedy je nutné olej vymeniť? Prví olej je potrebné vymeniť po 50 pracovných hodinách, potom každých 250 pracovných hodín alebo min. 1x do roka. Výmena oleja:

8. Preskúšajte tesnosť. Ak je tesnenie poškodené musí sa

Možné poruchy Závada Možná príčina možná příčina Odstránenie Odstranění ⇒ opäť vložiť do stroja ⇒ použiť dopor. rozmer ⇒ klín naostriť ⇒ vložte pod stôl papier. Ak zistíte priesak obráťte sa na odbornú firmu. vložte pod stroj papier. ⇒ malý tlak oleja ⇒ kontrola stavu oleja. Ak po doplnení nedôjde k zlepšeniu obráťe sa na odbornú firmu. ⇒ použitie káblu nad 10 m alebo kábel ⇒ použiť predpísaný kábel s malým priemerom použití kabel Posúvač reziva vychádza nerovnomerne s ⇒ vzduch v systéme ⇒ uvoľniť odvzdušnenie vibráciami ⇒ kontrola oleja ⇒ ak nejde závada odstrániť, obráťte sa na odbornú firmu. Posúvač reziva nebeží ⇒ závada v hydr. systéme ⇒ odb. Firma Motor nefunguje ⇒ závada v el. pripojení ⇒ kontrola istenia 16 A ⇒ závada príp. káblu ⇒ výmena káblu ⇒ poškodený motor ⇒ odb. Firma Priesak oleja na odmerke ⇒ zlé tesnenie ⇒ výmena tesnenia Rezivo nie je rozštiepnuté (slabý výkon) ⇒ zlá poloha reziva ⇒ rezivo prekračuje rozmery ⇒ štiep. klin neštiepi ⇒ priesak oleja Technické údaje Model Typ Sila na kline Dľžka reziva Priemer reziva Posuv na klin Priemer piestnej tyče Hydraulický olej (max.) Výkon motora Pripojenie Otáčky Rozmery Hmotnosť ASP 4-370 ASP 4-370 40 kN (4 t) 370 mm ASP 5-520 ASP 5-520 50 kN (5 t) 520 mm 50 – 250 mm 302 mm 392 mm 30 mm 2,7 Liter 3,2 Liter P = 1500 W ( S3 ) 230 V ~ 50 Hz 2850 min -1 Dĺžka 770 x Šírka 260 x Výška 455 mm Dĺžka 940 x Šírka 260 x Výška 455 mm 36 kg 41 kg
