MANUAL DE UTILIZARE ASP 5-520 N ATIKA

940 x 260 x 455 mm 41 kg Este interzisă punerea în funcţiune a maşinii înaintea citirii acestor instrucţiuni de folosire, a respectării tuturor indicaţiilor şi a montării aparatului conform descrierii. Atenţie! Înaintea începerii lucrărilor de reparaţie, întreţinere şi curăţire, trebuie oprit motorul şi scos ştecărul din priză. Păstraţi instrucţiunile pentru utilizări viitoare. Stop! Respectaţi instrucţiunile de folosire. Cuprins Volumul de livrare Simboluri aparat / Instrucţiuni de folosire Utilizarea conform domeniului de aplicaţie specificat Alte riscuri Munca în siguranţă Descrierea aparatului Amplasarea Punerea în funcţiune Lucrul cu maşina de despicat lemne Întreţinerea şi îngrijirea Garanţia Piese de schimb Defecţiuni posibile Date tehnice Declaraţie de conformitate UE Desfaceţi şurubul de aerisire!

Î Aerisirea pagina 93 Aparatele electrice nu se aruncă cu resturile menajere. Aparatele, accesoriile şi ambalajul se revalorifică întrun mod care protejează mediul înconjurător. Conform Directivei Europene 2002/96/UE referitoare la aparatele electronice şi electrotehnice vechi, aparatele electrice care nu mai pot fi utilizate trebuie colectate separat şi reciclate în mod ecologic.

Simbolurile din instrucţiunile de folosire

Simbolurile aparatului Înaintea punerii în funcţiune, citiţi şi respectaţi instrucţiunile de folosire şi cele de siguranţa.

În timpul lucrului, purtaţi încălţăminte de protecţie pentru a proteja piciorul de buştenii care cad. Pericol iminent sau situaţie periculoasă. Nerespectarea acestor indicaţii poate cauza accidentări sau daune materiale. Indicaţii importante privind utilizarea competentă. Nerespectarea acestor indicaţii poate duce la perturbaţii. Instrucţiuni de folosire. Aceste indicaţii vă ajută să folosiţi în mod optim toate funcţiile. Montarea, folosirea şi întreţinerea. Aici vi se explică exact, ce aveţi de făcut. Utilizarea conform domeniului de aplicaţie specificat În timpul lucrului, purtaţi mănuşi de protecţie pentru a vă proteja mâinile împotriva schijelor şi şpanului. ƒ Utilizarea maşinii de despicat lemne de foc este permisă exclusiv pentru despicarea lemnelor. ƒ Maşina de despicat lemne de foc este destinată exclusiv utilizării în gospodăriile şi pentru hobby. ƒ Doar lemnul tăiat drept se pretează pentru maşina de despicat lemne de foc. ƒ Bucăţile de metal (cuie, etc.) trebuie neapărat îndepărtate din materialul ce urmează să fie despicat. ƒ Orice alt mod de utilizare este considerat a nu fi în conformitate cu domeniul de aplicaţie specificat. Producătorul nu răspunde de pagubele rezultate astfel – riscul şi-l asumă în exclusivitate utilizatorul. În timpul lucrului, purtaţi vizieră de protecţie pentru a vă proteja faţa împotriva schijelor şi al şpanului. Este interzisă îndepărtarea sau modificarea dispozitivelor de protecţie şi siguranţă. Staţionarea în raza de acţiune a maşinii este permisă exclusiv operatorului. Ţineţi persoanele neimplicate, dar şi animalele în afara zonei de pericol (distanţa minimă 5 m). Pericol de tăiere şi strivire; nu atingeţi niciodată zonele periculoase când se mişcă pana de despicare. Alte riscuri Atenţie! Elemente ale maşinii în mişcare! Atenţie întotdeauna mişcarea împingătorului de buştean. Atenţie! NU îndepărtaţi niciodată cu mâna un buştean blocat în pana de despicare. În ciuda utilizării corecte şi a respectării tuturor măsurilor de protecţie în vigoare, mai apar alte riscuri datorită construcţiei conform scopului de folosire. Aceste riscuri pot fi diminuate dacă se respectă „Măsurile de siguranţă”, „Utilizarea conformă domeniului de aplicaţie specificat destinaţiei” şi instrucţiunile de folosire în totalitate.

Atenţia şi precauţia diminuează riscul accidentării persoanelor şi riscul pagubelor materiale. ƒ Măsurile de siguranţă ignorate sau trecute cu vederea pot duce la rănirea utilizatorului sau la dăunarea proprietăţii. ƒ Periclitare datorată curentului electric în cazul utilizării unor racorduri electrice necorespunzătoare. ƒ Atingerea unor părţi sub tensiune la piese electrice deschise. ƒ Pericol de incendiu şi alunecare datorat lichidului hidraulic scurs. Cu toate măsurile de precauţie luate mai pot rămâne nişte riscuri, greu definibile. ƒ Folosiţi utilajul doar cu dispozitivele de protecţie complet şi corect fixate şi nu modificaţi nimic la maşină, ce ar putea diminua siguranţa. ƒ Este interzisă modificarea aparatului sau unor părţi ale acestuia. ƒ Nu lăsaţi niciodată conectat aparatul când este culcat pe o parte. Aparatul a fost dezvoltat exclusiv pentru operarea în poziţie verticală. ƒ Nu stropiţi aparatul cu apă. (sursa de pericol curentul electric). ƒ Nu lăsaţi maşina în ploaie si nu lucraţi în timpul ploii. ƒ Depozitaţi-o doar într-un loc uscat şi nu la îndemâna copiilor. ƒ Opriţi maşina şi scoateţi ştecărul din priză în timpul: − lucrărilor de reparaţie − lucrărilor de întreţinere şi curăţire − lucrărilor de reparaţie a avariilor − verificării legăturilor de alimentare cu energie electrică, dacă nu sunt cumva încurcate sau deteriorate − transportului − în timpul părăsirii utilajului (şi la întreruperi de scurtă durată) ƒ Verificaţi, dacă maşina nu prezintă cumva eventuale deteriorări: − Înaintea utilizării în continuare a aparatului, trebuie verificată cu grijă funcţionarea ireproşabilă şi conformă domeniului de aplicaţie specificat a dispozitivelor de protecţie. − Verificaţi dacă părţile mobile funcţionează ireproşabil, dacă nu sunt blocate sau dacă nu există componente deteriorate. Verificaţi, dacă piesele sunt deteriorate sau defecte. Toate piesele trebuie montate corect şi trebuie să îndeplinească toate condiţiile pentru o funcţionare ireproşabilă. − Dispozitivele de protecţie defecte şi alte părţi deteriorate trebuie reparate sau înlocuite în mod competent de către un atelier specializat autorizat, dacă nu este prevăzut altceva în instrucţiunile de folosire. − Autocolantele de siguranţă deteriorate sau ilizibile trebuie înlocuite. Munca în siguranţă Prin urmare, înaintea punerii în funcţiune a utilajului, citiţi şi respectaţi indicaţiile următoare şi măsurile de prevenire a accidentelor ale asociaţiei dumneavoastră profesionale şi indicaţiile de siguranţă, valabile în ţara dumneavoastră, pentru a vă feri pe dumneavoastră şi pe alţii de accidente.

Transmiteţi măsurile de siguranţă tuturor persoanelor, care lucrează cu această maşină.

Păstraţi aceste instrucţiuni de siguranţă. ƒ Familiarizaţi-vă cu acest utilaj înaintea punerii lui în funcţiune, cu ajutorul instrucţiunilor de folosire. ƒ Nu utilizaţi aparatul pentru alte domenii de aplicaţie, pentru care nu a fost conceput (Vezi utilizarea conform domeniului de aplicaţie specificat şi „Modul de lucru cu maşina de despicat lemne pentru foc“). ƒ Asiguraţi-vă stabilitatea şi menţineţi-vă tot timpul echilibrul. ƒ Aşezaţi-vă în poziţia de lucru, aflată în spatele împingătorului în zona mânerului de comandă. Nu staţi niciodată în sfera de acţiune a penei de despicat. ƒ Nu staţi niciodată în picioare pe maşină. ƒ Lucraţi cu precauţie. Fiţi atent, la ce faceţi. Lucraţi raţional. Nu folosiţi aparatul, când sunteţi obosit sau sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul folosirii aparatului poate conduce la accidente serioase. ƒ În timpul lucrului purtaţi − ochelari sau mască de protecţie − mănuşi de lucru − eventual protecţie a auzului − încălţăminte de siguranţă cu protecţie din oţel ƒ Purtaţi îmbrăcăminte de lucru potrivită: − nu purtaţi haine largi sau bijuterii (pot fi prinse de părţile mobile ale maşinii) ƒ În perimetru de lucru al maşinii, persoana care o deserveşte poartă răspunderea faţă de alte persoane. ƒ Copiilor şi tinerilor sub 18 ani le este interzisă folosirea maşinii. ƒ Păstraţi copii la distanţă de utilaj. ƒ Nu utilizaţi niciodată aparatul acolo, unde se află persoane neparticipante în apropiere. ƒ Păstraţi ordinea la locul dvs. de muncă! Dezordinea poate cauza accidente. ƒ Nu lăsaţi niciodată aparatul nesupravegheat. ƒ Nu suprasolicitaţi aparatul! Lucraţi mai bine şi mai sigur în intervalul de putere indicat. Siguranţa electric㠃 Conductele de legătură se fixează conform IEC 60245 (H 07 RN-F) cu un diametru al conductorului de minimum - 1,5 mm² la o lungime a cablului până la 10 m ƒ Nu utilizaţi niciodată cabluri de alimentare cu o lungime de peste 10 m. Cablurile de alimentare mai mari cauzează căderi de tensiune. Motorul nu-şi mai atinge randamentul maxim, funcţionarea maşinii este redusă. ƒ La fixarea conductei de legătură, asiguraţi-vă că aceasta nu este turtită, îndoită şi că racordul cu ştecăr nu se umezeşte. ƒ Nu folosiţi cablul în scopuri care nu corespunde domeniului de aplicaţie. Feriţi cablul de căldură, de ulei şi muchii ascuţite. Nu folosiţi cablul pentru a trage ştecărul din priză. ƒ Verificaţi cu regularitate cablurile prelungitoare şi înlocuiţi-le, dacă sunt deteriorate. ƒ Nu folosiţi conducte de legătură defecte. ƒ Folosiţi în aer liber doar cabluri de prelungire autorizate şi deci marcate corespunzător. ƒ Nu folosiţi legături electrice provizorii. ƒ Niciodată să nu se şunteze sau să se scoată din funcţiune instalaţiile de protecţie.

Conectarea electrică, respectiv reparaţii ale părţilor electrice ale aparatului trebuie efectuate de către un specialist electrician concesionat sau de către unul din atelierele noastre de servicii pentru clienţi. Regulamentele locale privind mai ales măsurile de protecţie trebuie respectate. Reparaţiile altor părţi ale aparatului trebuie efectuate de către producător sau unul din atelierele noastre de servicii pentru clienţi. Folosiţi doar piese originale. Folosirea altor piese de schimb poate duce la accidentarea utilizatorului. Producătorul nu răspunde de daunele astfel provocate. Amplasarea Pentru a ocupa o poziţie de lucru comodă, aşezaţi maşina de despicat lemne de foc pe o suprafaţă de lucru cu o înălţime de

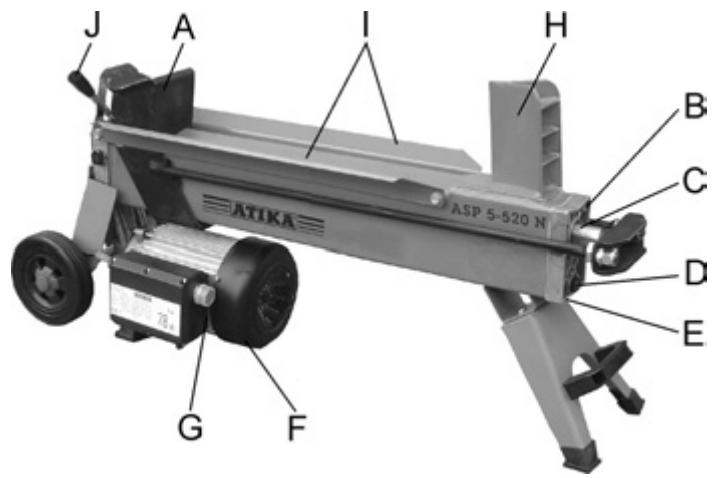

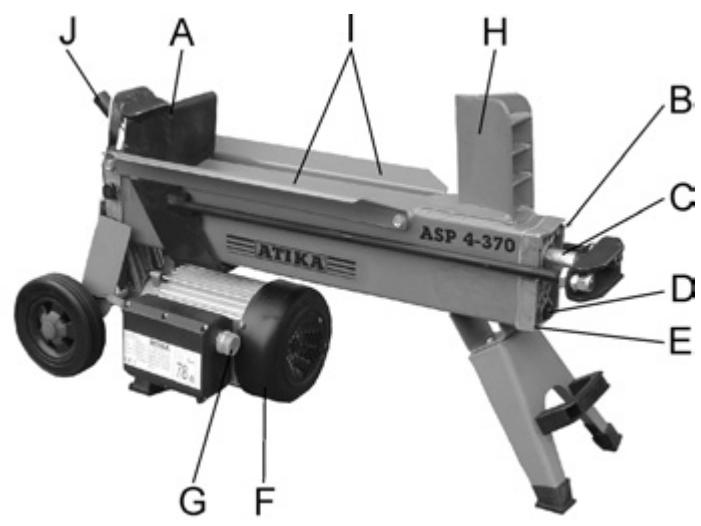

Blocaţi roţile cu pene de fixare pentru a preveni deplasarea în timpul funcţionării. Aveţi grijă ca zone de lucru să îndeplinească următoarele condiţii: − stabilă la alunecare − plană − fără pericol de împiedicare − luminozitate suficientă Nu operaţi maşina în apropierea gazelor, canalelor de benzină sau a altor materiale combustibile. Descrierea aparatului Imag. 1 ASP 4–370 Punerea în funcţiune ƒ Asiguraţi-vă, că aparatul este montat conform indicaţiilor. ƒ Verificaţi înainte de fiecare utilizare: − dacă conductele de legătură nu au defecte (fisuri, tăieturi etc.) nu utilizaţi cabluri defecte − dacă aparatul a suferit eventuale stricăciuni (vezi. Lucrări în siguranţă) − dacă toate legăturile cu şurub sunt bine strânse − dacă sistemul hidraulic prezintă scurgeri L Racordarea la reţea Imag. 2 ƒ Comparaţi tensiunea indicată pe placa de construcţie cu tensiunea reţelei şi conectaţi aparatul la priza potrivită şi prevăzută regulamentar. ƒ Utilizaţi cablu prelungitor cu diametru suficient. ƒ Nu folosiţi conducte de legătură defecte. ƒ Conectaţi aparatul printr-un comutator de protecţie Fi (comutator de protecţie împotriva curenţilor vagabonzi) 30 mA. ASP 5–520 N L Asigurarea: 16 A L Taste de comandă Taste de comandă Imag. 3

Împingător buştean Şurubul de aerisire Tija pistonului Tija de măsurat nivelul uleiului Capac cilindru

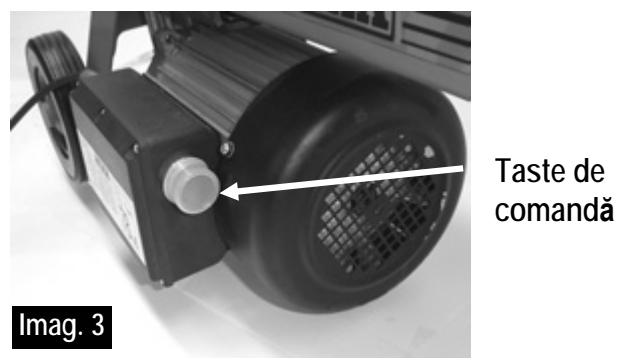

Conectarea Electromotorul Taste de comandă Pană de despicat Table de ghidare a buşteanului Mâner de operare Apăsaţi tasta verde de comandă. Motorul merge cât timp cât ţineţi apăsată tasta de comandă verde. Oprirea Eliberaţi tasta verde de comandă. Nu utilizaţi un aparat a cărei tastă de comandă nu funcţionează corect. Reparaţi sau înlocuiţi neîntârziat tastele de comandă defecte.

3. Eliberaţi mânerul şi tasta de comandă, împingătorul

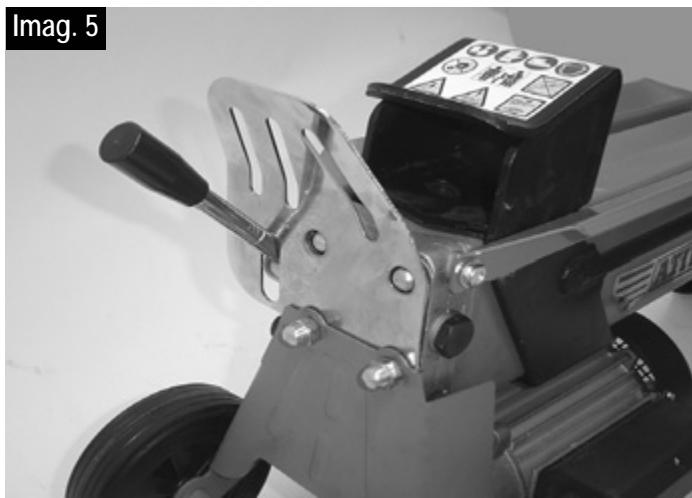

buşteanului se întoarce în poziţia iniţială – imag. 5. L Sistemul hidraulic ƒ Nu operaţi niciodată maşina în cazul unei periclitări datorate lichidului hidraulic. ƒ Asiguraţi-vă că maşina şi spaţiul de lucru nu sunt pătate cu ulei. Pericol de alunecare şi de incendiu! ƒ Verificaţi regulat dacă este suficient ulei hidraulic în rezervor (vezi „Întreţinerea şi îngrijirea“) Cuprins: 2,7 litri 3,2 litri Imag. 4 ASP 4-370

Lucrul cu maşina de despicat lemne INDICAŢII DE SIGURANŢĂ suplimentare ƒ Operarea maşinii de despicat lemne de foc este permisă unei singure persoane. ƒ Utilizarea maşinii este permisă exclusiv persoanelor peste 18 ani care au citit şi înţeles instrucţiunile de utilizare. ƒ Purtaţi echipamentele dvs. de protecţie (mască de protecţie, mănuşi, încălţăminte de siguranţă) pentru a vă proteja împotriva posibilelor accidentări. ƒ Nu despicaţi niciodată buşteni care conţin cuie, sârmă sau alte obiecte. ƒ Lemnul deja despicat şi şpanurile creează un spaţiu de lucru periculos. Altfel există pericolul împiedicării, alunecării sau căderii. Păstraţi întotdeauna ordinea în zona de lucru. ƒ Nu aşezaţi niciodată mâinile pe piesele mobile ale maşinii. Păstraţi distanţa de siguranţă faţă de buştean, împingător şi pana de despicare pentru a vă proteja mâinile de accidentare. ƒ Despicaţi doar lemnele care corespund lungimii max. de prelucrare.

ƒ Pregătiri: Ce pot despica? Preparaţi lemnul de despicat la dimensiunile maxime de prelucrare (370 / 520 mm lungime, ∅ 50 – 250 mm) şi aveţi grijă, ca lemnul să fie tăiat drept. Aşezaţi lemnul pe despicătorul de lemne astfel încât să nu constituie un pericol pentru dumneavoastră (pericol de împiedicare). Dimensiunea buştenilor de despicat Lungimea lemnului: Diametrul lemnului: Indicaţii speciale privind despicarea: ASP 4-370

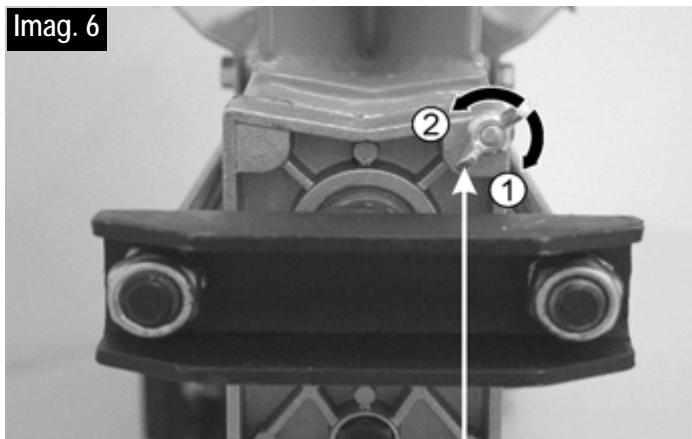

max. 370 mm max. 520 mm 50 – 250 mm Diametrul lemnului este o valoare orientativă recomandată deoarece: − lemnul subţire poate fi greu de despicat dacă are găuri de nod sau fibrele sunt prea dure. Nu despicaţi buşteni verzi. Buştenii uscaţi şi depozitaţi se despică mult mai uşor şi nu cauzează atât de des griparea ca lemnul verde (ud). Aerisirea Desfaceţi şurubul de aerisire cu 3 – 4 rotaţii - imag. 6. Strângeţi din nou şurubul după ce aţi terminat cu despicarea lemnelor. Imag. 6 Lemnele dure au tendinţa de a se sparge: lucraţi cu cea mai mare atenţie! Deservirea Deservirea cu două mâini

1. Apăsaţi tasta de comandă de la electromotor – imag. 1.

Aşteptaţi câteva secunde, pentru ca motorul să atingă numărul de rotaţii final şi să se formeze presiune în pompa hidraulică.

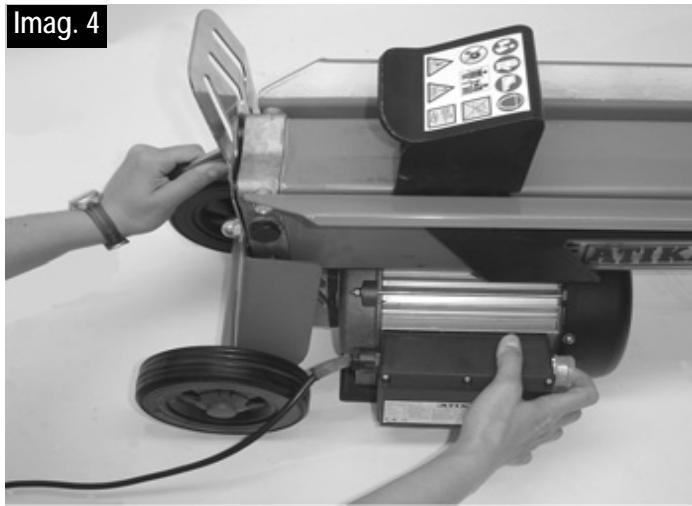

2. Apăsaţi concomitent mânerul de deservire în jos – imag. 4.

Î Împingătorul buşteanului apasă contra penei de despicare. Buşteanul este despicat. Şurubul de aerisire strângeţi

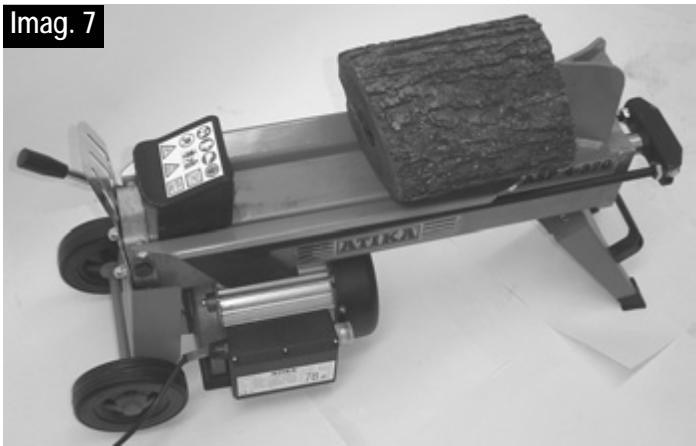

desfaceţi ƒ Despicarea lemnului: ƒ Sfârşitul lucrului: ¾ Aşezaţi buştenii întotdeauna pe direcţia fibrelor lemnului şi orizontal pe cadrul principal al despicătorului. Buşteanul trebuie să fie înconjurat de tablele de ghidare a buşteanului (2) - imag. 7. ¾ Aveţi grijă ca împingătorul buşteanului să se întoarcă în poziţia iniţială. ¾ Scoateţi apoi ştecherul de la reţea. ¾ Strângeţi din nou şurubul de aerisire - imag. 6. ¾ Respectaţi instrucţiunile de întreţinere şi îngrijire. Imag. 7 Întreţinerea şi îngrijirea Înaintea fiecărei lucrări de întreţinere sau curăţare: - opriţi aparatul - scoateţi din priză ştecărul Purtaţi mănuşi de protecţie pentru a evita accidentarea mâinilor.

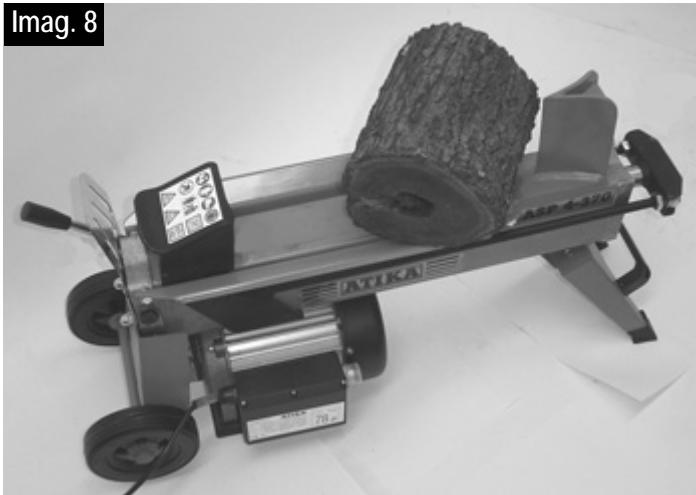

¾ Nu aşezaţi niciodată buşteanul oblic sau transversal pe cadrul principal - imag. 8. Imag. 8 Pentru a păstra capacitatea de funcţionare a maşinii de despicat lemne, respectaţi următoarele. ƒ Curăţaţi bine maşina după fiecare utilizare. ƒ Îndepărtaţi reziduurile de răşini. ƒ Lubrifiaţi pistonul în mod regulat cu un ulei ecologic pulverizat. ƒ Verificaţi nivelului uleiului, respectiv schimbaţi uleiul Ascuţirea penei de despicare După o perioadă mai lungă de operare sau în cazul randamentului despicare redus, ascuţiţi pana de despicare cu o pilă (îndepărtaţi bavura) – imag. 9. Imag. 9 Ascuţiţi muchia ¾ Aveţi grijă întotdeauna ca pana de despicare şi împingătorul buşteanului să poată cuprinde vertical capetele buşteanului. ¾ Nu despicaţi niciodată doi buşteni într-o etapă de lucru. ¾ Nu adăugaţi şi nu înlocuiţi niciodată lemnul în timpul procesului de lucru. L Nu forţaţi niciodată despicarea unui buştean prin menţinerea împingerii timp de mai multe secunde. Acest lucru poate cauza deteriorarea maşinii. Poziţionaţi buşteanul din nou pe cadrul principal şi repetaţi procesul de despicare sau daţi buşteanul la o parte. Cum verific nivelul uleiului?

1. Împingătorul buşteanului trebuie să fie în poziţia iniţială.

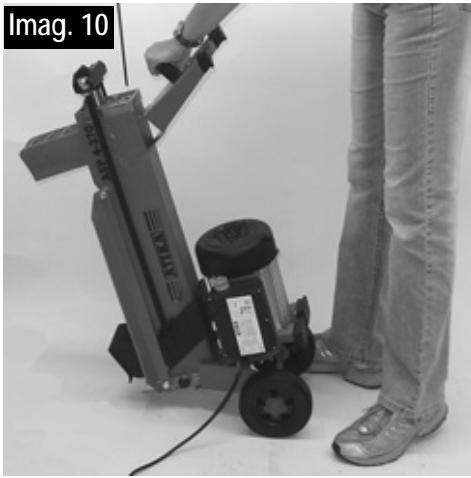

2. Răsturnaţi maşina de despicat lemne astfel încât orificiul de

umplere să indice în sus - imag. 10. Cum se eliberează un buştean blocat?

1. Eliberaţi mânerul şi tasta de comandă pentru ca împingătorul

buşteanului să se poată întoarce în poziţia iniţială.

2. Aşezaţi o pană de lemn sub buştean, deplasaţi în exterior

împingătorul buşteanului ca acesta să apese pana sub buşteanul blocat.

3. Dacă nu se deblochează buşteanul, repetaţi procesul cu

La eliberare, nu loviţi buşteanul blocat cu ciocanul şi nu ţineţi mâinile sub el. Nu rugaţi o a doua persoană să vă ajute. Nu încercaţi să scoateţi buşteanul prin lovirea lui cu o unealtă. Acest lucru poate duce la avarierea aparatului.

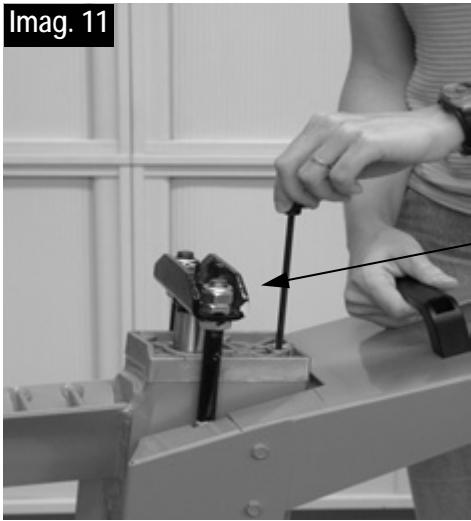

Pentru ridicarea şi prinderea maşinii de despicat lemne, este necesară o a doua persoană. Deşurubaţi tija de măsurare a uleiului – imag. 11. În timpul extragerii, atenţie garnitura de etanşare pentru ulei. Curăţaţi tija de măsurare a uleiului şi garnitura de etanşare pentru ulei. Introduceţi tija de măsurare înapoi în orificiu până la opritor. Scoateţi din nou tija de măsurare a uleiului. Dacă nivelul uleiului este între cele două marcaje, în rezervor este suficient ulei. Dacă nivelul uleiului este sub marcajul inferior, trebuie completat ulei cu ajutorul unei pâlnii curate. marcajul inferior

7. Curăţaţi tija de măsurare a uleiului şi garnitura de etanşare

8. Verificaţi garnitură de etanşare pentru ulei. Aceasta trebuie

schimbată dacă este deteriorată.

9. Verificaţi la intervale regulate nivelul uleiului.

10. Înşurubaţi înapoi tija de măsurare a uleiului.

Atenţie! Pentru a evita defecţiunile garniturii de ulei şi ale filetului capacului cilindrului, nu strângeţi prea tare şurubul. marcajul superior

7. Verificaţi garnitură de etanşare pentru ulei. Aceasta trebuie

schimbată dacă este deteriorată. Garnitura de ulei Dispensaţi în mod reglementar uleiul vechi (punctul de colectare a uleiurilor uzate din zonă). Este interzisă scurgerea uleiului vechi în pământ sau amestecarea acestuia cu deşeurile.

8. Înşurubaţi înapoi tija de măsurare a uleiului.

Atenţie! Pentru a evita defecţiunile garniturii de ulei şi ale filetului capacului cilindrului, nu strângeţi prea tare şurubul.

Imag. 10 Ulei hidraulic Pentru maşina de despicat lemne vă recomandăm următoarele uleiuri hidraulice:

Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 Î nr. comandă 400142 (1 litru) Mobil DTE 11 sau echivalent Nu utilizaţi alte sortimente de ulei. Utilizarea altor sortimente de ulei influenţează funcţionarea maşinii de despicat lemne. Garanţia Atenţie la declaraţia de garanţie anexată. Imag. 11 Piese de schimb Piesele de schimb le găsiţi în desen. Tija de măsurat nivelul uleiului Comandarea pieselor de schimb: − Sursa de aprovizionare este producătorul − informaţiile necesare la transmiterea comenzii:

• nr. piesei de schimb
• numărul de piese dorite
• denumirea modelului Exemplu: 360431, 1, maşină de despicat lemne de foc,

Când schimb uleiul? Primul schimb de ulei se face la 50 de ore de funcţionare şi apoi la fiecare 250 de ore de funcţionare. Schimbarea uleiului:

1. Împingătorul buşteanului trebuie să fie în poziţia iniţială.

2. Aşezaţi sub maşina de despicat lemne un recipient în care să

încapă minimum 4 litri de ulei.

3. Deşurubaţi tija de măsurare a nivelului uleiului. În timpul

extragerii, atenţie garnitura de etanşare pentru ulei.

4. Răsturnaţi apoi maşina pentru a goli uleiul în recipient.

5. Răsturnaţi apoi maşina de despicat lemne astfel încât orificiul

de umplere să indice în sus - imag. 10. Pentru ridicarea şi prinderea maşinii de despicat lemne, este necesară o a doua persoană.

6. Introduceţi ulei hidraulic (2,7 / 3,2 litri) nou cu ajutorul unei

Defecţiuni posibile Problema Cauza posibilă Remedierea Nu se execută ⇒ Buşteanul nu este poziţionat corect ⇒ repoziţionaţi buşteanul despicarea buşteanului ⇒ Buşteanul depăşeşte dimensiunile admise sau ⇒ tăiaţi buşteanul la dimensiunile admise (prea puţină putere de lemnul este prea dur pentru capacitatea maşinii despicare) ⇒ Pana de despicare nu despică ⇒ ascuţiţi pana de despicare, verificaţi dacă nu cumva prezintă bavură sau crestături ⇒ Scurgere de ulei ⇒ Aşezaţi o bucată de carton sub despicătorul de lemne pentru a găsi scurgerea. Pentru remedierea problemei, vă rugăm să vă adresaţi producătorului ⇒ Presiunea hidraulică prea scăzută ⇒ Verificaţi nivelul uleiului; la nevoie completaţi ulei. Problema nu se poate remedia, adresaţi-vă producătorului. ⇒ Cablu de alimentare greşit (mai lung de 10 m sau ⇒ utilizaţi cablul de alimentare corespunzător diametrul prea mic) Împingătorul buşteanului ⇒ Aer pe circuit ⇒ Desfaceţi şurubul de aerisire se deplasează oscilant ⇒ Verificaţi nivelul uleiului; la nevoie completaţi ulei. sau cu vibraţii puternice Problema nu se poate remedia, adresaţi-vă producătorului. Împingătorul buşteanului ⇒ Pompa hidraulică defectă ⇒ Pentru remedierea problemei, vă rugăm să vă nu se deplasează adresaţi producătorului Motorul nu porneşte ⇒ Lipseşte alimentarea (cădere de tensiune) ⇒ Verificaţi siguranţa (16 A) ⇒ cablul de conectare defect ⇒ Schimbaţi respectiv verificaţi cablul (specialist electrician) ⇒ Motor sau comutator defect ⇒ Pentru îndepărtarea problemei adresaţi-vă producătorului sau unei firme numite de acesta (vezi indexul serviciilor pentru clienţi) Scurgere de ulei la tija ⇒ Garnitura de ulei de la tija de măsurare a nivelului ⇒ Schimbaţi garnitura de ulei de măsurare a nivelului uleiului nu este etanşă uleiului Date tehnice Model Tip Forţa de despicare Lungimea lemnului Diametrul lemnului Cursa de despicare Ulei hidraulic (max.) Puterea motorului Racord Turaţie Dimensiuni incl. suport Greutatea ASP 4-370 ASP 4-370 40 kN (5 t) max. 370 mm ASP 5 -520

50 kN (5 t) max. 520 mm 50 – 250 mm 302 mm 2,7 litri 392 mm 3,2 litri P1 = 1500 W (S3) 230 V ~ 50 Hz 2850 min-1 lungime 770 x lăţime 260 x înălţime 455 mm lungime 940 x lăţime 260 x înălţime 455 mm 36 kg 41 kg
