MANUALE UTENTE ASP 5-520 N ATIKA

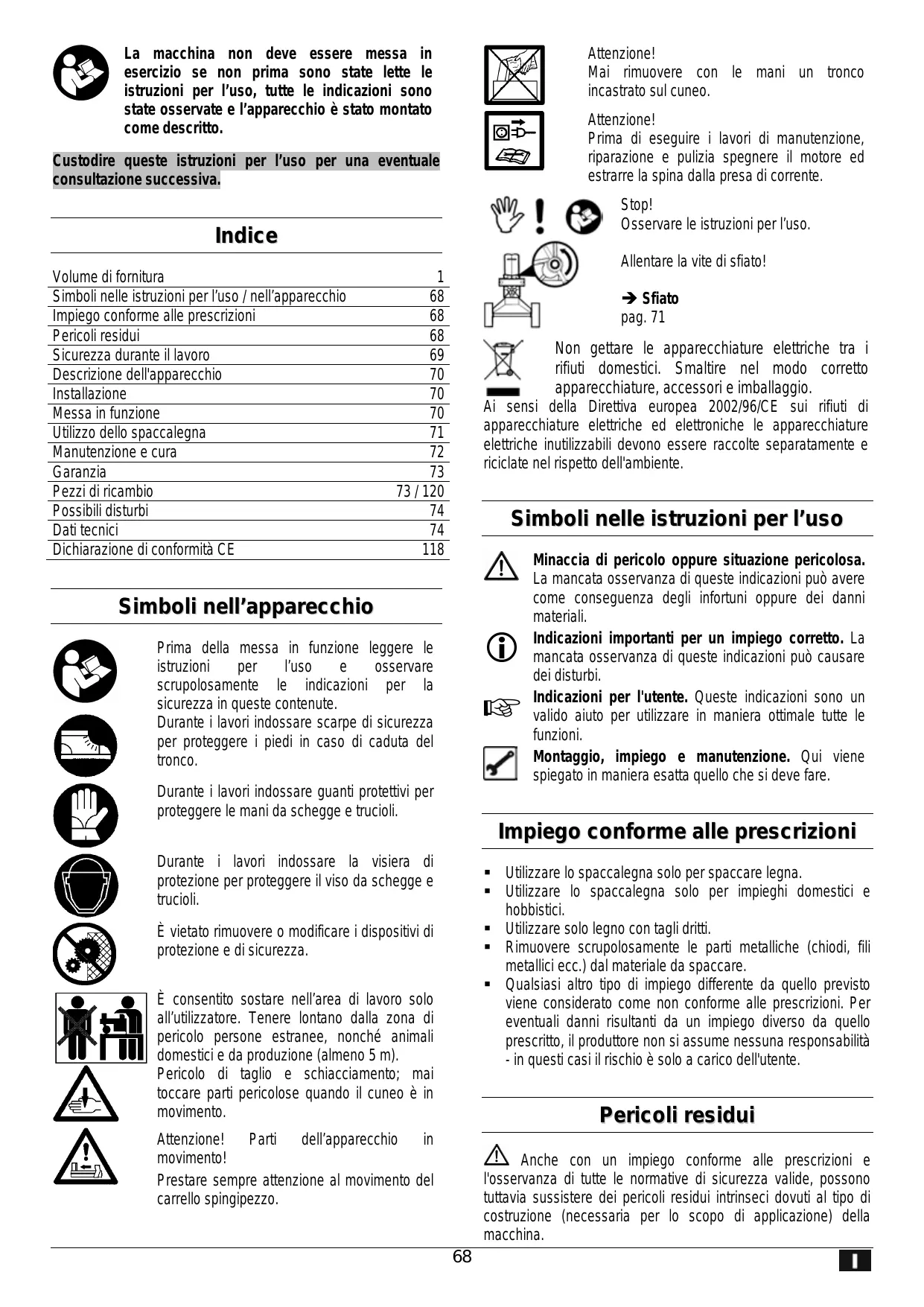

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l’uso, tutte le indicazioni sono state osservate e l’apparecchio è stato montato come descritto. Attenzione! Mai rimuovere con le mani un tronco incastrato sul cuneo. Attenzione! Prima di eseguire i lavori di manutenzione, riparazione e pulizia spegnere il motore ed estrarre la spina dalla presa di corrente. Custodire queste istruzioni per l’uso per una eventuale consultazione successiva. Stop! Osservare le istruzioni per l’uso. Indice Volume di fornitura Simboli nelle istruzioni per l’uso / nell’apparecchio Impiego conforme alle prescrizioni Pericoli residui Sicurezza durante il lavoro Descrizione dell'apparecchio Installazione Messa in funzione Utilizzo dello spaccalegna Manutenzione e cura Garanzia Pezzi di ricambio Possibili disturbi Dati tecnici Dichiarazione di conformità CE Allentare la vite di sfiato!

Î Sfiato pag. 71 Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio. Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente. Simboli nelle istruzioni per l’uso Simboli nell’apparecchio

Prima della messa in funzione leggere le istruzioni per l’uso osservare scrupolosamente le indicazioni per la sicurezza in queste contenute. Durante i lavori indossare scarpe di sicurezza per proteggere i piedi in caso di caduta del tronco.

Durante i lavori indossare guanti protettivi per proteggere le mani da schegge e trucioli. Minaccia di pericolo oppure situazione pericolosa. La mancata osservanza di queste indicazioni può avere come conseguenza degli infortuni oppure dei danni materiali. Indicazioni importanti per un impiego corretto. La mancata osservanza di queste indicazioni può causare dei disturbi. Indicazioni per l'utente. Queste indicazioni sono un valido aiuto per utilizzare in maniera ottimale tutte le funzioni. Montaggio, impiego e manutenzione. Qui viene spiegato in maniera esatta quello che si deve fare. Impiego conforme alle prescrizioni Durante i lavori indossare la visiera di protezione per proteggere il viso da schegge e trucioli. ƒ Utilizzare lo spaccalegna solo per spaccare legna. ƒ Utilizzare lo spaccalegna solo per impieghi domestici e hobbistici. ƒ Utilizzare solo legno con tagli dritti. ƒ Rimuovere scrupolosamente le parti metalliche (chiodi, fili metallici ecc.) dal materiale da spaccare. ƒ Qualsiasi altro tipo di impiego differente da quello previsto viene considerato come non conforme alle prescrizioni. Per eventuali danni risultanti da un impiego diverso da quello prescritto, il produttore non si assume nessuna responsabilità - in questi casi il rischio è solo a carico dell'utente. È vietato rimuovere o modificare i dispositivi di protezione e di sicurezza. È consentito sostare nell’area di lavoro solo all’utilizzatore. Tenere lontano dalla zona di pericolo persone estranee, nonché animali domestici e da produzione (almeno 5 m). Pericolo di taglio e schiacciamento; mai toccare parti pericolose quando il cuneo è in movimento. Pericoli residui Attenzione! Parti dell’apparecchio movimento! Prestare sempre attenzione al movimento del carrello spingipezzo. Anche con un impiego conforme alle prescrizioni e l'osservanza di tutte le normative di sicurezza valide, possono tuttavia sussistere dei pericoli residui intrinseci dovuti al tipo di costruzione (necessaria per lo scopo di applicazione) della macchina.

Questi rischi di pericolo residuo possono tuttavia essere minimizzati, se vengono osservate tutte le ”indicazioni di sicurezza” le ”prescrizioni per l'impiego” e le “istruzioni per l'uso”. Un particolare riguardo e cautela riducono il rischio di lesioni per le persone e danni materiali. ƒ Le misure di sicurezza ignorate o non prese in considerazione per distrazione, possono causare, durante l’impiego dell’apparecchio, delle lesioni oppure dei danni materiali. ƒ Se non vengono utilizzati i conduttori dell'allacciamento elettrico prescritti sussiste il pericolo causato dalla corrente. ƒ Contatto con componenti sotto tensione quando le parti elettriche sono aperte. ƒ Pericolo di incendio e scivolamento in caso di fuoriuscite di liquido idraulico. Tuttavia, nonostante l'attuazione di tutti i provvedimenti possono sussistere dei pericoli residui non evidenti. ƒ Non usare mai l'apparecchio quando nelle immediate vicinanze ci sono delle persone estranee ai lavori. ƒ Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. ƒ Non lasciare mai l'apparecchio senza sorveglianza. ƒ Non sovraccaricare l'apparecchio! Si lavora meglio e più sicuri nel campo di potenza prestabilito. ƒ Azionare l'apparecchio solo se i dispositivi di sicurezza sono montati correttamente e completamente, non modificare nell'apparecchio niente di tutto quello che potrebbe compromettere la sicurezza. ƒ Non modificare l'apparecchio oppure parti dell'apparecchio stesso. ƒ Non lasciare mai l'apparecchio acceso se è posizionato sul fianco. L'apparecchio è stato progettato esclusivamente per l' utilizzo in posizione verticale. ƒ Non spruzzare l'apparecchio con acqua. (fonte di pericolo: corrente elettrica). ƒ Non lasciare la macchina sotto la pioggia e non lavorare quando piove. ƒ Conservare solo in un luogo asciutto lontano dalla portata dei bambini. ƒ Disinserire l’apparecchio ed estrarre la spina di corrente dalla presa quando vengono eseguiti i seguenti lavori: − Lavori di riparazione − Lavori di manutenzione e pulizia − Rimozione di disturbi − Controllo dei conduttori di allacciamento, per verificare se questi sono attorcigliati oppure danneggiati. − Trasporto − Quando si abbandona l'apparecchio (anche per le brevi interruzioni) ƒ Controllare l’apparecchio per eventuali danneggiamenti: − Prima di rimettere l’apparecchio in funzione controllare accuratamente i dispositivi di sicurezza per il loro perfetto funzionamento conformemente alle prescrizioni. − Controllare se qualche componente e danneggiato oppure difettoso. Per garantire un esercizio sicuro e perfetto, tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte. − I dispositivi di sicurezza e i componenti danneggiati devono essere riparati oppure sostituiti a regola d'arte da una officina specializzata e autorizzata, se nelle istruzioni per l'uso non viene indicato diversamente. − Le etichette adesive con le indicazioni per la sicurezza danneggiate o illeggibili devono essere sostituite. Sicurezza durante il lavoro Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

Dare le indicazioni per la sicurezza anche alle altre persone che lavorano con la macchina.

Custodire queste indicazioni per la sicurezza accuratamente per una ulteriore consultazione. ƒ Prima dell'impiego familiarizzare con l'apparecchio mediante l'aiuto delle istruzioni per l'uso. ƒ Non utilizzare l'apparecchio per scopi diversi da quelli previsti (vedere: “Impiego conforme alle prescrizioni” e "Utilizzo dello spaccalegna"). ƒ Provvedere ad una posizione sicura e mantenere sempre l'equilibrio. ƒ Assumere una posizione di lavoro corretta, ovvero dietro al carrello spingipezzo nella zona della leva di comando. Mai sostare nell'area del cuneo. ƒ Mai posizionarsi sopra la macchina. ƒ Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l’apparecchio se si è stanchi o sotto l’influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l’uso dell’apparecchio potrebbe infatti causare lesioni serie. ƒ Durante l’utilizzo indossare − occhiali o visiera di protezione − guanti da lavoro − se necessario cuffie di protezione − Scarpe di sicurezza con puntale in acciaio ƒ Indossare indumenti di lavoro appropriati: − non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili ƒ L’operatore è responsabile nei confronti di terzi nella zona di lavoro dell’apparecchio. ƒ La macchina non deve essere utilizzata da bambini e ragazzi di età inferiore a 18 anni. ƒ Mantenere i bambini lontano dall’apparecchio. Sicurezza elettrica ƒ Esecuzione della linea di allacciamento secondo EC 60245 (H 07 RN-F) con una sezione del conduttore di almeno: - 1,5 mm² con una lunghezza del cavo fino a 10 m ƒ Mai utilizzare conduttori di collegamento di lunghezza superiore a 10 m. I conduttori di collegamento di lunghezza superiore ai 10 m provocano cadute di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento della macchina viene ridotto. ƒ Per la posa dei cavi di allacciamento osservare, che questi non vengano schiacciati, piegati e che la presa a innesto non si bagni. ƒ Non utilizzare il cavo per scopi per i quali esso non è previsto. Proteggere il cavo dal caldo, dall'olio e dagli spigoli

vivi. Per estrarre la spina dalla presa non tirarla dal cavo.

ƒ Controllare ad intervalli regolari i cavi di prolunga e sostituirli se questi sono danneggiati. ƒ Non utilizzare nessun cavo di allacciamento difettoso. ƒ Per il lavoro all'aperto, utilizzare solo un cavo di prolunga approvato per questo scopo e corrispondentemente contrassegnato. ƒ Non usare allacciamenti elettrici provvisori. ƒ Non cavallottare (escludere) mai i dispositivi di protezione oppure non metterli mai fuori servizio.

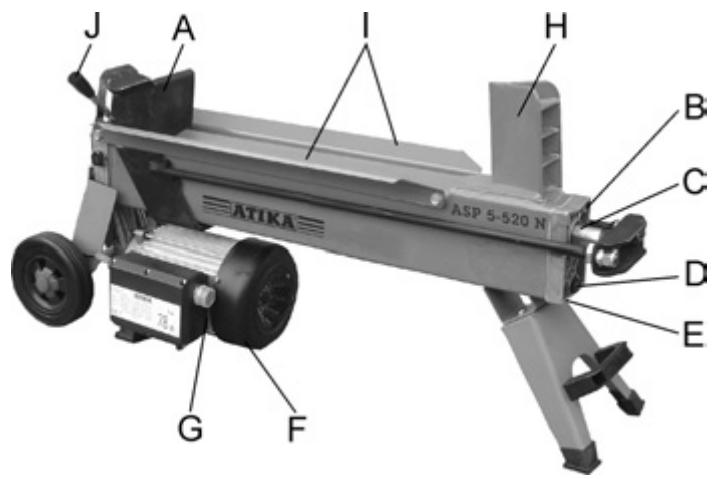

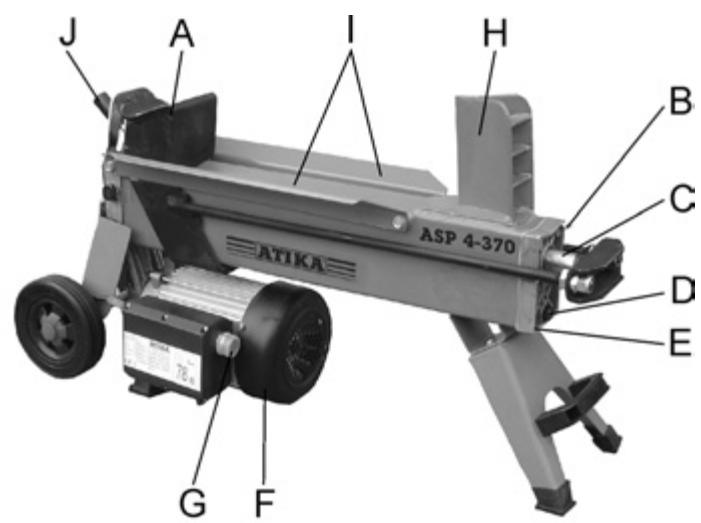

Motore elettrico Tasto di comando Cuneo Lamiere di guida del tronco Leva di comando Installazione Poter assumere una comoda postura di lavoro, collocare lo spaccalegna su una superficie di lavoro alta 60 – 75 cm. Bloccare le ruote con cunei, onde evitare rotolamenti durante il funzionamento. Assicurarsi che la zona di lavoro − sia antisdrucciolo − stia in piano − non presenti rischi di inciampo − sia sufficientemente illuminata Non azionare la macchina in prossimità di metano, condotti di benzina o altri materiali altamente infiammabili. L'allacciamento elettrico oppure le riparazioni dei componenti dell'apparecchio devono essere eseguiti da un elettrotecnico specializzato ed autorizzato oppure da uno dei nostri servizi per l'assistenza clienti. Osservare le normative locali ed in particolare quelle relative alle misure di protezione. Le riparazioni su altre parti dell'apparecchio devono essere eseguite dal produttore oppure da uno dei suoi servizi per l'assistenza clienti. Usare solo pezzi di ricambio originali. L'impiego di altri pezzi di ricambio possono causare degli incidenti per l'utente. Il produttore esclude qualsiasi responsabilità per i danni causati dall'impiego di altri pezzi di ricambio non originali. Messa in funzione ƒ Assicurarsi che l'apparecchio sia stato montato completamente e conformemente alle prescrizioni. ƒ Tutte le volte che si usa l'apparecchio, controllare prima: − I cavi di allacciamento per eventuali punti difettosi (fessurazioni, tagli oppure simili) Non utilizzare nessun cavo di allacciamento difettoso − L’apparecchio per eventuali danneggiamenti (vedere “Sicurezza durante il lavoro”) − Se tutti i collegamenti a vite sono stretti saldamente − Eventuali difetti di tenuta dell’impianto idraulico Descrizione dell'apparecchio Fig. 1 Carrello spingipezzo Vite di sfiato Asta dello stantuffo Asta di livello dell’olio Coperchio del cilindro ASP 4–370 L Allacciamento alla rete ƒ Confrontare il valore della tensione riportato sulla targhetta dell'apparecchio con il valore della tensione di rete e collegare l'apparecchio nella corrispondente presa in modo conforme alle disposizioni. ƒ Collegare l'apparecchio mediante un interruttore di protezione (interruttore automatico per correnti di guasto) 30 mA. L Protezione: 16 A Fig. 2 ASP 5–520 N L Tasto di comando Tasto di comando Fig. 3 Accensione Premere il tasto di comando verde. Finché il tasto di comando verde è premuto, il motore resta in funzione.

Spegnimento Utilizzo Rilasciare il tasto di comando verde. Utilizzo a due mani

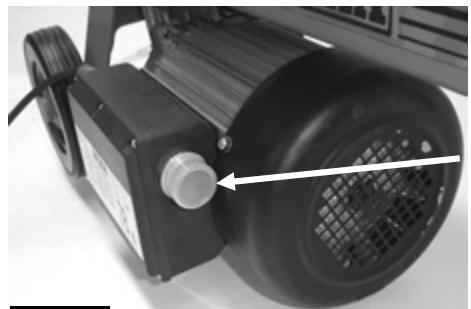

1. Premere il tasto di comando vicino al motore elettrico (fig.

1). Attendere un paio di secondi prima che il motore raggiunga la velocità massima e la pompa idraulica si pressurizzi.

2. Premere contemporaneamente la leva di comando verso il

basso (fig. 4). Î Il carrello spingipezzo preme il tronco contro il cuneo. Il tronco viene spaccato.

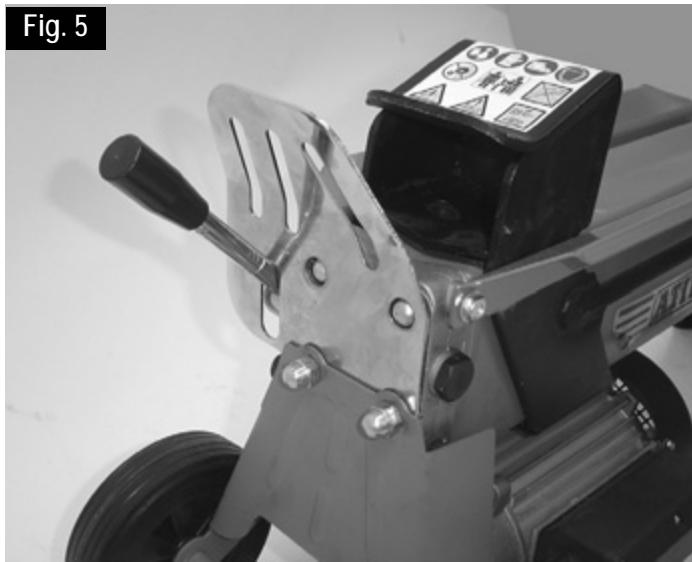

3. Rilasciare la leva e il tasto di comando; il carrello spingipezzo

torna nella posizione iniziale (fig. 5). Non utilizzare l’apparecchio se il tasto di comando non funziona regolarmente. Far riparare o sostituire immediatamente i tasti di comando danneggiati. L Impianto idraulico ƒ Mai azionare la macchina se sussistono pericoli connessi al liquido idraulico. ƒ Assicurarsi che la macchina e la zona di lavoro siano pulite e non presentino macchie di olio. Pericolo di scivolamento e di incendio! ƒ Verificare periodicamente che nel serbatoio vi sia sufficiente olio idraulico (vedere “Manutenzione e cura”) Capacità: 2,7 litri ASP 4-370 3,2 litri

Fig. 4 Utilizzo dello spaccalegna NORME DI SICUREZZA supplementari ƒ Lo spaccalegna deve essere utilizzato da una sola persona. ƒ La macchina deve essere utilizzata solo da persone di età superiore a 18 anni che abbiano letto e compreso le istruzioni per l’uso. ƒ Indossare i dispositivi di protezione (visiera di protezione, guanti protettivi, scarpe di sicurezza) contro possibili lesioni. ƒ Mai spaccare tronchi contenenti chiodi, fili metallici o altri oggetti. ƒ La legna già spaccata e I trucioli rendono pericolosa la zona di lavoro. Si rischia di inciampare, scivolare o cadere. Mantenere sempre in ordine la zona di lavoro. ƒ Mai poggiare le mani su parti in movimento, quando la macchina è accesa. Tenersi a distanza di sicurezza da tronco, carrello spingipezzo e cuneo, onde evitare lesioni alle mani. ƒ Spaccare solamente tronchi della lunghezza massima di lavoro.

Fig. 5 Che cosa si può spaccare? Dimensioni dei tronchi da spaccare Lunghezza: Diametro: ASP 4-370

max. 370 mm max. 520 mm 50 – 250 mm Istruzioni particolari per lo spaccamento: Il diametro dei tronchi indicato ha solo un valore indicativo, perché: − spaccare il legno sottile può essere difficile, se contiene fori di nodi o se le fibre sono troppo resistenti. ƒ Preparativi: preparare la legna da spaccare secondo le dimensioni massime di lavoro (370 / 520 mm lung., ∅ 50 – 250 mm), prestando attenzione a che i tagli siano dritti. Sistemare la legna sullo spaccalegna in modo da evitare pericoli (pericolo di inciampo). Non spaccare tronchi verdi. I tronchi secchi e stagionati si spaccano molto più facilmente e causano meno grippaggi rispetto a quelli verdi (bagnati). I legni duri tendono a spaccarsi generando schegge: fare molta attenzione! Sfiato Allentare la vite di sfiato di 3 – 4 giri (fig. 6). Serrare nuovamente la vite, solo quando lo spaccamento della legna è terminato.

Come si rimuove un tronco incastrato? Fig. 6

1. Rilasciare la leva di comando e il tasto di comando, in modo

da far rientrare il carrello spingipezzo.

2. Collocare un cuneo di legno sotto il tronco ed far fuoriuscire il

carrello spingipezzo in maniera tale che infili il cuneo sotto il tronco incastrato.

3. Qualora il tronco non si disincastri, ripetere la procedura con

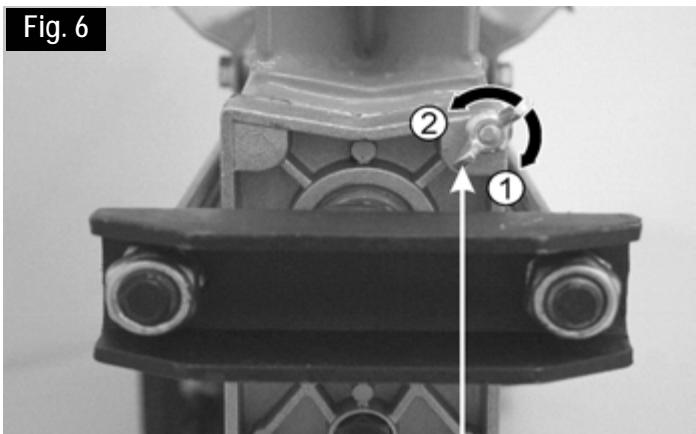

cunei di volta in volta più grandi. Mai martellare il tronco fissato né tenere le mani in prossimità di esso durante la procedura di disincastro. Non chiedere assistenza a nessuno. Non tentare di estrarre il tronco colpendolo con un utensile. Ne possono risultare danni all’apparecchio. Vite di sfiato serrare allentare ƒ Fine dei lavori: ¾ Assicurarsi che il carrello spingipezzo sia tornato nella posizione iniziale. ¾ Disinserire la spina di alimentazione. ¾ Serrare nuovamente la vite di sfiato (fig. 6). ¾ Osservare le istruzioni per la manutenzione e la cura. ƒ Spaccamento della legna: ¾ Disporre sempre i tronchi nella direzione delle fibre del legno e in piano sul telaio principale dello spaccalegna. Il tronco deve essere stretto fra le lamiere di guida (2) (fig. 7). Fig. 7 Manutenzione e cura Prima di ogni intervento di manutenzione e pulizia - Spegnere l’apparecchio - Disinserire la spina di alimentazione Indossare guanti protettivi per evitare lesioni alle mani.

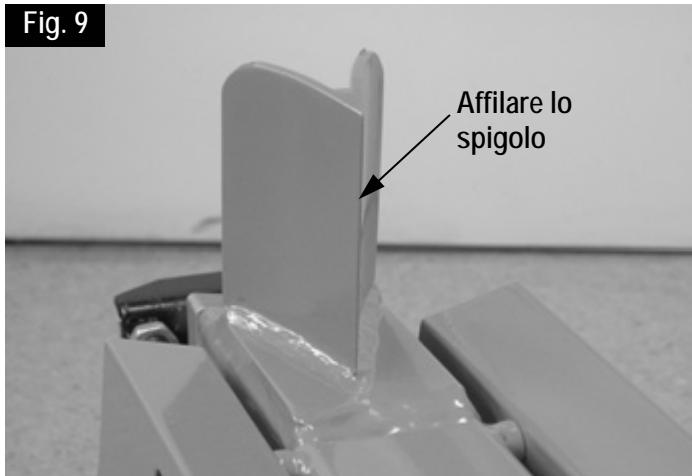

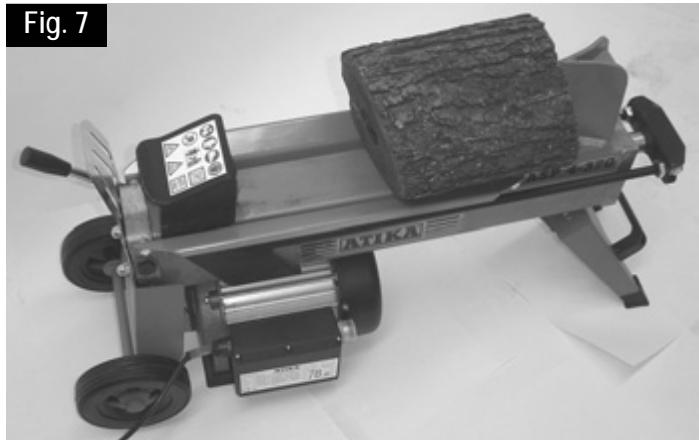

¾ Mai disporre i tronchi obliquamente o trasversalmente sul telaio principale (fig. 8) Fig. 8 Per garantire la funzionalità dello spaccalegna, prestare attenzione a quanto segue: ƒ Pulire accuratamente la macchina al termine del lavoro. ƒ Rimuovere i residui di resina. ƒ Oliare periodicamente l’asta dello stantuffo con olio ecologico. ƒ Verificare il livello dell’olio o sostituirlo. Affilatura del cuneo Dopo una lunga durata di funzionamento o in caso di ridotta forza di spinta del cuneo, affilare il medesimo mediante una lima a taglio fine, dopodichè rimuovere le bave (fig. 9). Fig. 9 Affilare lo spigolo ¾ Assicurarsi sempre che il cuneo e il carrello spingipezzo siano in posizione perpendicolare rispetto alle estremità del tronco. ¾ Mai spaccare due tronchi alla volta. ¾ Mai aggiungere o sostituire legna durante il processo di lavorazione. L Mai forzare lo spaccamento del tronco mantenendo la spinta per parecchi secondi. Ne possono risultare danni alla macchina. Posizionare nuovamente il tronco sul telaio principale e ripetere la procedura, oppure accantonarlo. Come si verifica il livello dell’olio?

1. Il carrello spingipezzo deve essere in posizione iniziale.

2. Inclinare lo spaccalegna in maniera tale che il bocchettone di

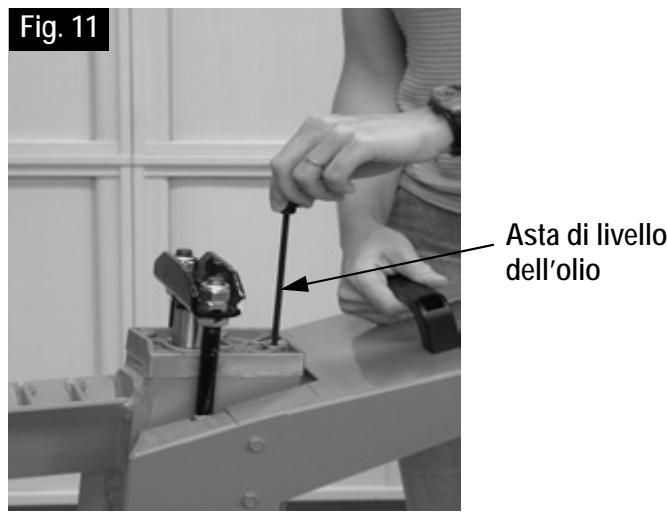

Quando va sostituito l’olio? Per alzare e tenere fermo lo spaccalegna è necessaria una seconda persona. Svitare ed estrarre l’asta di livello dell’olio (fig. 11). Durante l'estrazione prestare attenzione al paraolio. Pulire l’asta di livello dell’olio e il paraolio. Infilare di nuovo l’asta di livello nel bocchettone fino all’arresto. Estrarre nuovamente l’asta di livello dell’olio. Se il livello dell’olio si trova fra le due marcature nel serbatoio c’è sufficiente olio. Qualora il livello dell’olio si trovi invece al di sotto della marcatura inferiore, rabboccare l’olio mediante un imbuto pulito. Eseguire il primo cambio dell’olio dopo 50 ore di esercizio, i successivi ogni 250. marcatura inferiore Per alzare e tenere fermo lo spaccalegna è necessaria una seconda persona.

6. Versare nuovo olio idraulico (3,2 litri) mediante un imbuto

7. Pulire l’asta di livello dell’olio e il paraolio.

8. Controllare il paraolio. Nel caso presenti danni, sostituirlo.

9. Controllare il livello dell’olio.

10. Riavvitare l’asta di livello dell’olio.

Attenzione! Onde evitare danni al paraolio e alla filettatura del coperchio del cilindro, non serrare troppo la vite. Sostituzione:

1. Il carrello spingipezzo deve essere tornato nella posizione

2. Collocare un recipiente della capacità di almeno 4 litri d’olio

sotto lo spaccalegna.

3. Svitare ed estrarre l’asta di livello dell’olio. Durante

l'estrazione prestare attenzione al paraolio.

4. Inclinare la macchina in modo da versare tutto l’olio nel

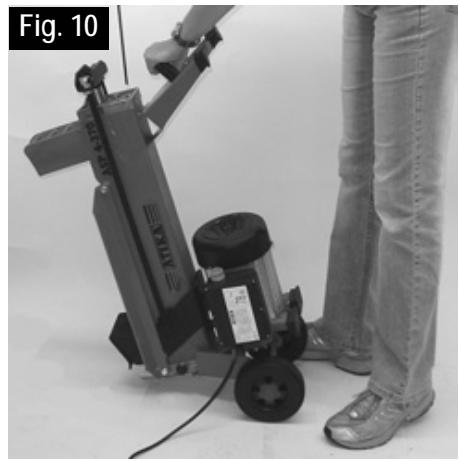

5. Inclinare poi lo spaccalegna in maniera tale che l’apertura di

riempimento sia rivolta verso l’alto (fig. 10). marcatura superiore

7. Controllare il paraolio. Nel caso presenti danni, sostituirlo.

8. Riavvitare l’asta di livello dell’olio.

Attenzione! Onde evitare danni al paraolio e alla filettatura del coperchio del cilindro, non serrare troppo la vite. Smaltire l’olio esausto secondo le disposizioni vigenti (centro di raccolta in loco). È fatto divieto di scaricare l’olio esausto nel suolo e di mischiarlo ai rifiuti. Fig. 10 L Olio idraulico Per lo spaccalegna raccomandiamo i seguenti oli idraulici:

Shell Tellus T 22 Aral Vitam Gf 22 BP Energol HLP 22 Î codice 400142 (1 litro) Mobil DTE 11 o equivalenti Non utilizzare nessun altro tipo di olio. L’uso di altri tipi di olio può pregiudicare il funzionamento dello spaccalegna. Garanzia Fig. 11 Si prega di fare riferimento alla dichiarazione di garanzia allegata. Pezzi di ricambio Asta di livello dell’olio I pezzi di ricambio sono riportati nel disegno. Come ordinare i pezzi di ricambio: − l'acquisto deve essere effettuato presso il produttore − Indicazioni necessarie al momento dell’ordine:

• N. del pezzo di ricambio
• N. di pezzi richiesti
• Denominazione del modello Esempio: 360431, 1, spaccalegna, ASP 5-520 N

Possibili disturbi Problema Possibili cause Rimedio Il tronco non si spacca ⇒ Il tronco non è posizionato correttamente ⇒ Riposizionare il tronco (forza di spinta del cuneo ⇒ Il tronco supera le dimensioni ammissibili ⇒ Tagliare il tronco fino alle dimensioni ammissibili insufficiente) oppure il legno è troppo duro per la potenza della macchina ⇒ Il cuneo non funziona ⇒ Affilare il cuneo, verificare la presenza di bave o intagli ⇒ Perdita di olio ⇒ Collocare un cartone sotto lo spaccalegna per individuare la perdita. Per l’eliminazione del problema rivolgersi al produttore. ⇒ Pressione dell’impianto idraulico troppo bassa ⇒ Controllare il livello dell’olio; se necessario rabboccarlo Se il problema persiste, rivolgersi al produttore. ⇒ Conduttore di collegamento errato (lunghezza ⇒ Utilizzare un conduttore di collegamento idoneo maggiore di 10 m o sezione del filo troppo piccola) Durante l’estrazione il ⇒ Aria nel circuito ⇒ Aprire la vite di sfiato carrello spingipezzo oscilla ⇒ Controllare il livello dell’olio; se necessario o presenta forti vibrazioni rabboccarlo Se il problema persiste, rivolgersi al produttore. Estrazione impossibile del ⇒ Pompa idraulica difettosa ⇒ Per l’eliminazione del problema rivolgersi al carrello spingipezzo produttore. Il motore non entra in ⇒ Mancala tensione di rete (mancanza di ⇒ Controllare la protezione (16 A). funzione corrente). ⇒ Il cavo di allacciamento è difettoso. ⇒ Sostituire il cavo oppure lasciare controllare il cavo (tecnico specializzato in elettrotecnica). ⇒ Motore oppure interruttore difettoso. ⇒ Per la rimozione dei disturbi, rivolgersi al produttore oppure ad un'azienda da lui autorizzata (vedere la lista dei servizi di assistenza clienti). Perdita d’olio sull’asta di ⇒ Paraolio dell’asta di livello non a tenuta ⇒ Sostituire il paraolio livello dell’olio Dati tecnici Modello Tipo Spinta Lunghezza del tronco Diametro del tronco Altezza di taglio Olio idraulico (max.) Potenza del motore Allacciamento Numero di giri a vuoto Dimensioni con il telaio di appoggio (lunghezza x larghezza x altezza) Peso ASP 4-370 ASP 4-370 40 kN (4 t) max. 370 mm ASP 5 -520
