MANUALE UTENTE ASP 10 N-400 ATIKA

sotto la nostra responsabilità che il prodotto

Spaccalegna ASP 10 N - 400 (Numero di serie: vedere ultima pagina)

è conforme alle disposizioni delle summenzionate Direttive CE, nonché i requisiti delle altre direttive pertinenti: 2004/108/CE.

Dopo il disimballaggio del cartone controllare

che il suo contento sia complete
I'eventuale presenza di danni causati dal trasporto

In caso di contestazioni informare subito il commerciante, il fornitore oppure il produttore. Le reclamazioni inoltrate successivement non vengono accettate.

1 Unità	2 Ruota	1 Braccio di lavoro dx	1 Confezione di viti
1 Piano delenco	1 Asse	1 Braccio di lavoro sx	1 Manuale

Levering

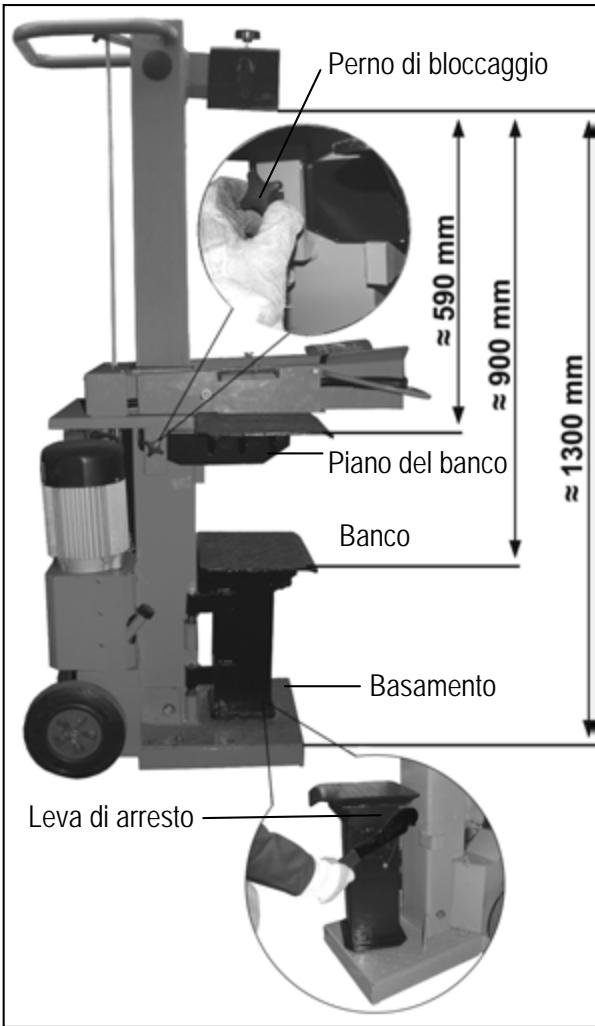

Nella posizione di montaggio è presente un perno di bloccaggio.
Inserire il piano del banco nelle relative squadre di supporto.
Il perno di bloccaggio deve scattare in posizione.

NL

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l'uso, tutte leindicazioni sono state osservate e l'apparecchio è stato montato come descririto.

Conservare le istruzioni per un utilizzo futuro.

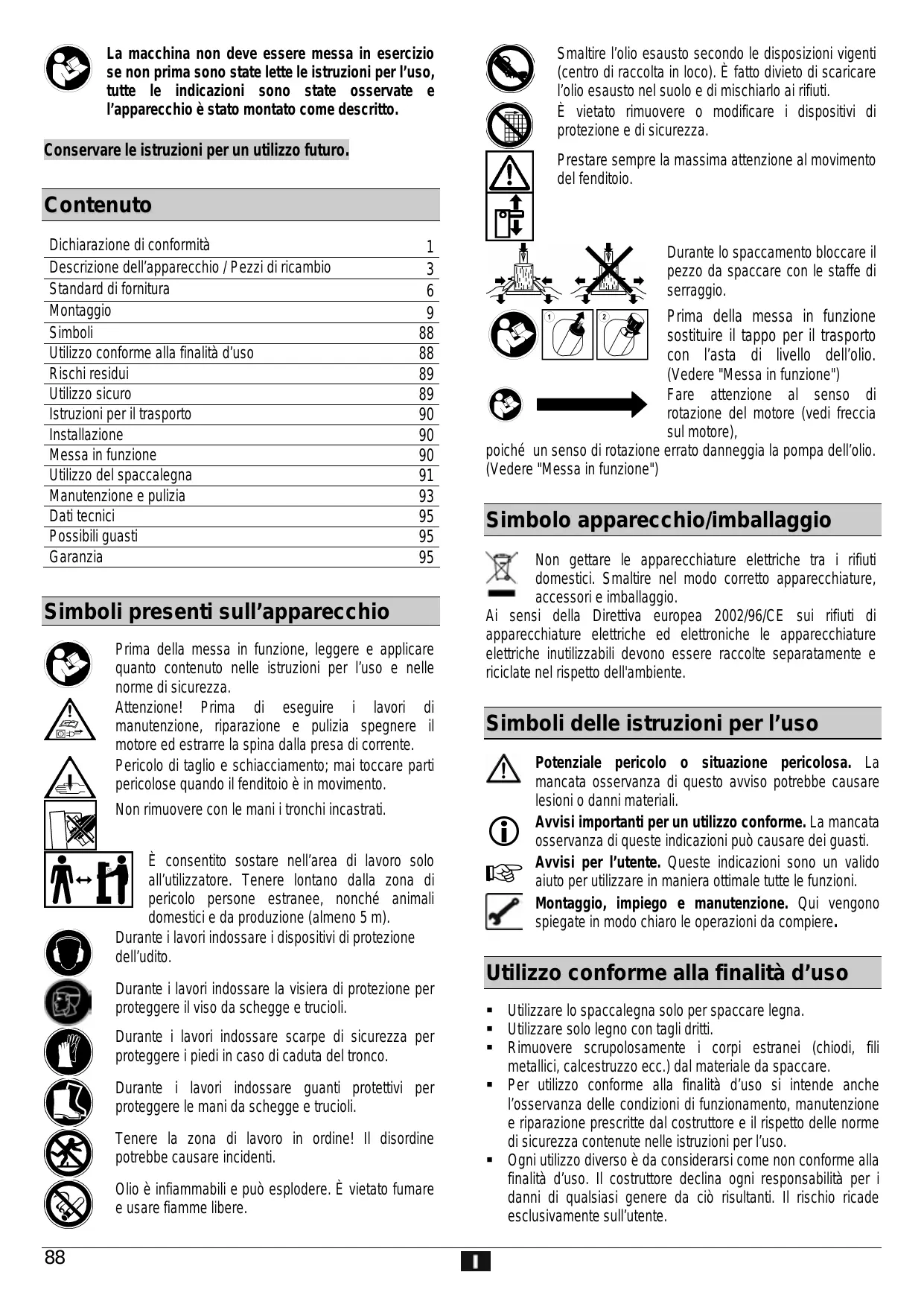

Conteno

Dichiarazione di conformità	1
Descrizione dell'apparecchio / Pezzi di ricambio	3
Standard di fornitura	6
Montaggio	9
Simboli	88
Utilizzo conforme alla finalità d'uso	88
Rischi residui	89
Utilizzo sicuro	89
Istruzioni per il trasporto	90
Installazione	90
Messa in funzione	90
Utilizzo del spaccalegna	91
Manutenzione e pulizia	93
Dati tecnici	95
Possibili guasti	95
Garanzia	95

Simboli presenti sull'apparecchio

Prima della messa in funzione, leggere e applicare quanto contento nelle istruzioni per l'uso e nelle norme di sicurezza.

Attenzione! Prima di eseguire i lavori di manutenzione, riparazione e pulizia specnere il motore ed estrarre la spina alla presa di corrente.

Pericolo di taglio e schiacciamento; mai toccare parti pericolose quando il fenditoio è in movimento.

Non rimuovere con le mani i tronchi incastrati.

É consentito sostare nell'area di lavoro solo all'utilizzatore. Tenere lontano alla zona di pericolo persone estranee, nonché animali domestici e da produzione (almeno 5 m).

Durante i lavori indossare i dispositivi di protezione dell'udito.

Durante i lavori indossare la visiera di protezione per proteggere il viso da schegge e trucioli.

Durante i lavori indossare scarpe di sicurezza per proteggere i piedi in caso di caduta del tronco.

Durante i lavori indossare quanti protettivi per proteggere le mani da schegge e trucioli.

Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.

Olio è inflammabili e può esplodere. É vietato fumare e usare fiamme libere.

Smaltire l'olio ESAusto secondo le disposizioni vigenti (centro di raccolta in loco). è fatto divieto di scaricare l'olio ESAusto nel suolo e di mischiarlo ai rifuti.

È vietato rimuovere o modificare i dispositivi di protezione e di sicurezza.

Prestare sempre la massima attenzione al movimento del fenditoio.

Durante lo spaccamento bloccare il pezzo da spaccare con le staffe di serraggio.

Prima della messa in funzione sostituire il tappo per il trasporto con l'asta di livello dell'olio. (Vedere "Messa in funzione")

Fare attenzione al senso di rotazione del motore (vedi freccia sul motore),

poiché un senso di rotazione errato danneggia la pompa dell'olio. (Vedere "Messa in funzione")

Simbolo apparecchio/imballaggio

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.

Ai sensi della Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Simboli delle istruzioni per l'uso

Potenziale pericolò o situazione pericolosa. La mancata osservanza di questo avviso potrebbe causare lesioni o danni materiali.

Avvisi importanti per un utilizzo conforme. La mancata osservanza di questeindicazionipuocausare dei guasti.

Avvisi per l'utente. Questeindicazioni sono un valido aiuto perutilizzarein maniera ottimale tutte le funzioni.

Montaggio, impiego e manutenzione. Qui vengono spiegate in modo chiaro le operazioni da compiere.

Utilizzo conforme alla finalità d'uso

• Utilizzare lo spaccalegna solo per spaccare legna.
  Utilizzare solo legno con tagli dritti.
• Rimuovere scrupolosamente i corpi estranei (chiodi, fili metallici, calcestruzzo ecc.) dal materiale da spaccare.
• Perutilizzato conforme alla finalità d'uso si intendeanche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle normede sicurezza containute nelle istruzioni per l'uso.
• Ogni utilizzato diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina agli responsabilità per i danni di qualiasi gener de cui risultanti. Il rischio ricade esclusivamente sull'utente.

Il costruttore declina agli responsabilità per i dati di qualiasi genere che dovessero risultare da modifiche al trituratore da giardino apportate in proprio dell'utente.
- L'apparecchio deve essere preparato, utilizzato e sottomosto a manutenzione solo da persona che abbiano acquisito familarità conesso e siano a conoscenza dei rischi connessi. Gli interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da moi consigliati.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunique sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usingo l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Le misure di sicurezza ignore o non prese in considerazione per distrazione, possono causare, durante l'impiego dell'apparecchio, delle lesioni oppure dei danni materiali.
• Con fenditoio in movimento, qualunque disturazione, inosservanza delle norme di sicurezza o uso improprio dell'apparecchio può cagionare lesioni alle mani o alle dita.
• Se non vengono utilizzati i conduttori dell'allacciamento elettrico prescritti sussiste il pericolo causato alla corrente.
• Contatto con componenti sotto tensione quando le parti elettriche sono aperte.
  Danni all'udito in caso di lavori di lunga durata senza apposite protezioni.

Nonostante tutte le contromisure adottate, potrebbero comunique venirsi a creare dei chiari rischi residui.

Utilizzo sicuro

Prima della messa in funzione di quello prodotto leggere ed osservare le seguenti indicazioni e le normative di sicurezza valide nel rispetto Paese, in maniera tale da proteggere gli altri e se stessi da possibili infortuni.

Consegnare le nome di sicurezza a tutte le persone chiamate ad operare con la macchina.
Conservare le presenti norme di sicurezza in buono stato.

• Agire con la massima attenzione. Prestareattenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzato l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesionserie.
• Prima dell'uso, acquisse familarità con l'apparecchio facendo riferimento alle istruzioni per l'uso.
  Non utilizzato l'apparecchio per scopi diversi da quelli previsti (si veda "Utilizzo conforme alla finalità d'uso" e "Utilizzo del spaccalegna").

• Accertarsi di avere una posizione stabile e mantenere in agli giorni l'equilibrio.
  Assumere una posizione di lavoro corretta, ovvero dietro al carre llo spingipezzo nella zona della leva di dato. Mai sostare nell'area del cuneo.

• Mai posizionarsi sobre la macchina.

• Durante l'utilizzo indossare

visiera di protezione
- guanti da lavoro
- cuffie di protezione
- scarpe di sicurezza con punctale in acciaio

• Indossare indumenti di lavoro appropriati:

non indossare indumenti ampi

• L'opereatore è responsabile nei confronti di terzi nella zona di lavoro dell'apparecchio.
• L'apparecchio non deve essere utilizzato da bambini e ragazzi di età inferiore a 18 anni.
• Tenere i bambini lontani dall'apparecchio.
  Nonutilizzare mai l'apparecchio in presenza di estranei.
  Non lasciare mai l'apparecchio incustodito.
• Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti.
• Non sovraccaricare l'apparecchio! Si lavora al meglio e nella massima sicurezza rispetto il Campo di potenza specificato.
• Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati, sulla macchina non modificare nulla che potrebbe compromettere la sicurezza.
  Non modificare l'apparecchio o parti diesso.
• Non spruzzare l'apparecchio con acqua. (Fonte di pericolò corrente elettrica).
• Non lasciare la macchina sotto la pioggia e non lavorare quando piove.
• Conservare solo in un luogo asciutto lontano alla portata dei bambini.

• Specnere la macchina e disinserire la spina di alimentazione alla presa nei seguenti casi:

• interventi di manutenzione e pulizia

• eliminazione di anomalie
• interventi di riparazione
• controlli dei conduttori di collegamento per accertarsi che non siano aggrovigliati o danneggiati;
• trasporto e stoccaggio

• allontamento dal spaccalegna (anche per interruzioni di breve durata)

• Controllare se la macchina presenta danneggiamenti:

• Prima di riutilizzare l'apparecchio, è necessario verificare attentamente se le protezioni funzionano in modo corretto e secondo le disposizioni.

• Controllare se le parti mobili funzionano in modo ottimale alla bloccarsi o se vi sono delle parti danneggiate. Per assicurare un funzionamento ottimale dell'apparecchio, tutte le parti devono essere montate in modo corretto e devono soddisfare tutte le condizioni previste.
  Le protezioni e le parti danneggiate devono essere riparato o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.
  Sostituire le etichette di sicurezza danneggiate o illeggibili.

Sicurezza elettrica

• Esecuzione dei conduttori di collegamento conformmente a IEC 60245 (H 07 RN-F) con una sezione dei fili di almeno
  400 ~V 3- 5 × 1,5 ~mm^2 con una lunghezza del cavo fino a 10 ~m

• Mai utilizzare conduttori di collegamento di lunghezza superiore a 10m . Conduttori di collegamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua potenza massima e il funzionamento dell'apparecchio viene ridotto.

• Le spine e le prese volanti sui conduttori di collegamento devono essere in gomma, PVC morbido o altri materiale termoplastico della stessa consistenza meccanica o rivestite con quello materiale.
• La presa a innesto del conduttore di collegamento deve essere protetta da spruzzi d'acqua.
• Durante la posa dei conduttori di collegamento assicurarsi che non siano danneggiati o schiacciati e che il connettor non sia umido.
• In caso di utilizzato di una bobina per cavi, svolgere completeness il cavo.
  Non utilizzato il cavo per scopi per i quali non è adatto. Proteggere il cavo da calore, olio e bordi affiliati. Non utilizzato il cavo per disinserire la spina alla presa.
• Controllare regolarmente i cavi di prolunga e sostituirli quando sono danneggiati.
  Nonutilizzareconduttoridicollegamentodifettosi.
• All'aperto utilizzare solo cavi di prolunga appositamente omologati e contrassegnati in modo adeguato.
  Nonutilizzarecollegamenti elettrici provvisori.
  Non cavalloottare mai i dispositivi di protezione né metterli fuori servizio.
  Il collegamento elettrico o le riparazioni sulle parti elettriche della macchina devono essere eseguita da un elettricista autorizzato o da uno dei nostri centri di assistenza. Attenersi alle disposizioni locali, in particolare relative alle misure di sicurezza.
  Le riparazioni su altri componenti della macchina devono essere eseguite dal costruttore o da uno dei lorocentri di assistenza.
  Utilizzare solo pezzi originali. L'utilizzo di pezzi di ricambio diversi potrebbe causare incidenti per l'utilizzato. Il costruttore declina agli responsabilità per i dati da cui risultanti.

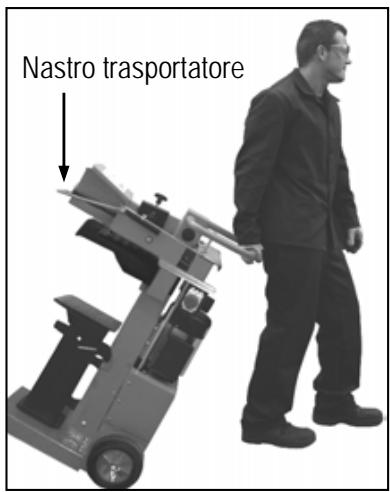

Istruzioni per il trasporto

Con fenditoio in movimento, qualunque disturazione, inosservanza delle norme di sicurezza o uso improprio dell'apparecchio cui cagionare lesioni alle mani o alle dita.

Il costruttore declina agli responsabilità per i danni di qualsiassi genere che dovessero risultare da modifiche allo spaccalegna apportate in proprio dall'utente.

Rimuovere scrupolosamente i corpi estranei (chiodi, fili metallici, calcestruzzo ecc.) dal materiale da spaccare.

Installazione

Assicurarsi che la zona di lavoro

• sia antisdrucciolo
  stia in piano
  non presenti rischi di inciampo
• sua sufficientemente illuminata

Non azionare la macchina in prossimità di metano, condotti di benzina o altri materiali altamente inflammabili.

Messa in funzione

• Accertarsi che l'apparecchio sia montato completeness e correttamente.

• Tutte le volte che si usa l'apparecchio, controllare prima:

• I cavi di allacciamento per eventuali punti difettosi (fessurazioni, tagli oppure simili)
  Nonutilizzare nessun cavo di allacciamento difettioso
  L'apparecchio per eventuali danneggiamenti (vedere "Sicurezza durante il lavoro")

• Se tutti i collegamenti a vite sono stretti saldamente
  eventuali difetti di tenuta dell'impiano idraulico

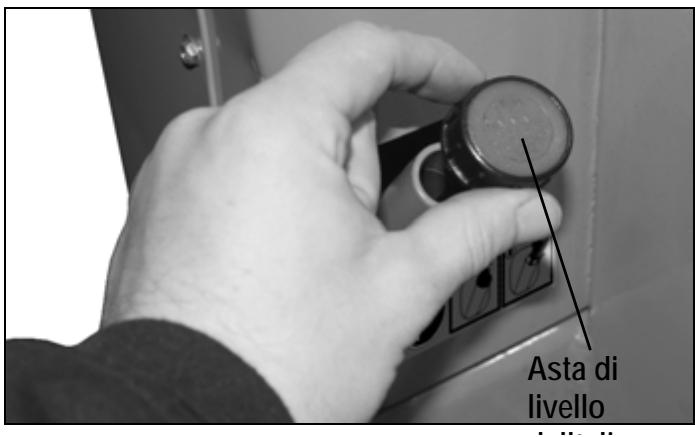

• il livello dell'olio

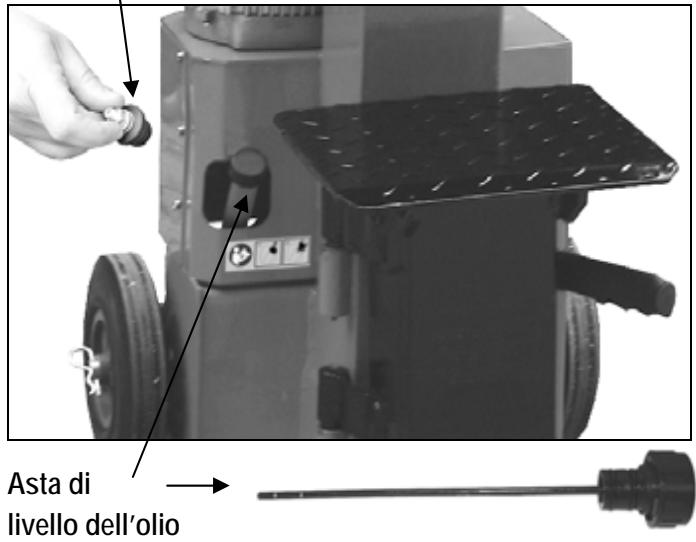

Prima della messa in funzione sostituire il tappo per l'asta di livello dell'olio.

Tappopriltrasporto

① Se l'impiano idraulico non viene deaerato, l'aria imprigionata rovina le guarnizioni e causa seri danni allo spaccalegna.

1 Allacciamento alla rete

• Confrontare il valore della tensione riportato sulla targhetta dell'apparecchio con il valore della tensione di rete e collegare l'apparecchio nella correspondente presa in modo conforme alle disposizioni.
  Utilizzare cavi di prolunga conzsche sufficiente.
• Collegare l'apparecchio mediante un interrottore di protezione (interrottore automatico per correnti di guasto) 30mA .

(1) Protezione

400V3 16A

①

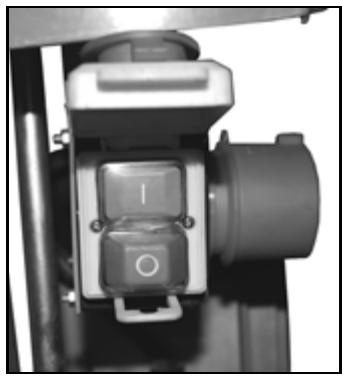

Accensione/spegnimento

Prima di agli uso verificare il correttto funzionamento del dispositivo di accensione (accendendo e spagnendolo).

Non utilizzato appearecchi il cui interrottore sia dificile da attivare e disattivare. Gli interrupttori danneggiati devono essere immediatamente riparati o sostituit dal servizio clienti.

Accensione

Premere il pulsante verde.

Spegnimento

Premere il pulsante rosso.

① Protezione contro il riavvio in caso di interruzione di corrente (dispositivo di attivazione della tensione di sbilanciamento)

In caso di mancanza di corrente, disinserimento involontario della spina o fusible difettoso l'apparecchio si spegne automaticamente. Per riaccendere l'apparecchio premere nuovamente il pulsante verde dell'interruttore On/Off.

华

Spaccalegna da 400 V 3~

Fare attenzione al senso di rotazione del cia sul motore), poiche l'utilizzo con un terrato danneggia la pompa dell'olio.

Controllo del senso di rotazione:

Accendere il motore; il fenditoio si porta automaticamente nella posizione più alta.
Se il fenditoio si trovava giornata nella posizione più alta: Afferrare entrambi i bracci di comando e premerli vero il basso. Il fenditoio si abbassera.
Se il fenditoio non si muove, dopo che il motore si è avviato, spegnere il motore e modificare il senso di rotazione.

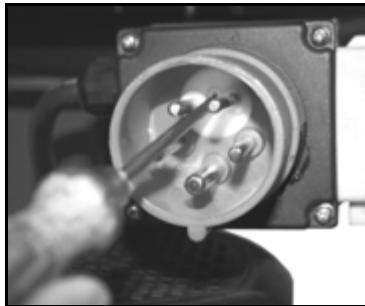

E possibile modificare il senso di rotazione, inserendo un cacciavitè nell'apposita fessura del collare del connettore e con una leggera pressione verso destra e verso sinistra impostare il senso di rotazione corretto.

① Impiano idraulico

• Mai azionare la macchina se sussistono pericoli connessi al liquido idraulico.
• Assicurarsi che la macchina e la zona di lavoro siano pulite e non presentino macchie di olio. Pericolo di scivolamento e di incendio!
• Verificare periodicamente che nel serbatoio vi sia sufficiente olio idraulico (vedere "Manutenzione e cura").

Capacità: ca. 9,5 litri

Utilizzo del spaccalegna

A

NORME DI SICUREZZA supplementari

• Lo spaccalegna deve essere utilizzato da una sola persona.
• La macchina deve essere utilizzata solo da personi di età superiore a 18 anni che abbiano fatto e compreso le istruzioni per l'uso.
• Indossare i dispositivi di protezione (visiera di protezione, quanti protettivi, scarpe di sicurezza) contro possibili lesioni.
• Mai spaccare tronchi contenti chiodi, fili metallici o altri oggetti.
• La legna già spaccata e I trucoli rendono pericolosa la zona di lavoro. Si rischia di inciampare, scivolare o cadere. Mantenere sempre in ordine la zona di lavoro.
• Mai pogiare le mani su parti in movimento, quando la macchina è accesa.
• Spaccare solamente tronchi della lunghezza massima di lavoro (1300 mm).
• ① Prima di spaccare qualiasi tronco, verificare che la colonna del fenditoio sia sufficientemente lubrificata, in modo che possa scorrere in alto e in basso senza dificolta.

#

Che casa si può spaccare?

Dimensioni dei tronchi da spaccare

Lunghezza: max. 1300 mm

Il diametro dei tronchi indicate ha solo un valoreindicativo, perché:

• spaccare il legno sottile più essere difficile, se contiene fori di nodi o se le fibre sono troppo resistenti.

Non spaccare tronchi verdi. I tronchi secchi e stagionati si spaccano molto più fácilmente e causano meno grippaggi rispetto a quelli verdi (bagnati).

I legni duri tendono a spaccarsi generando schegge: fare molta attenzione!

#

Utilizzo

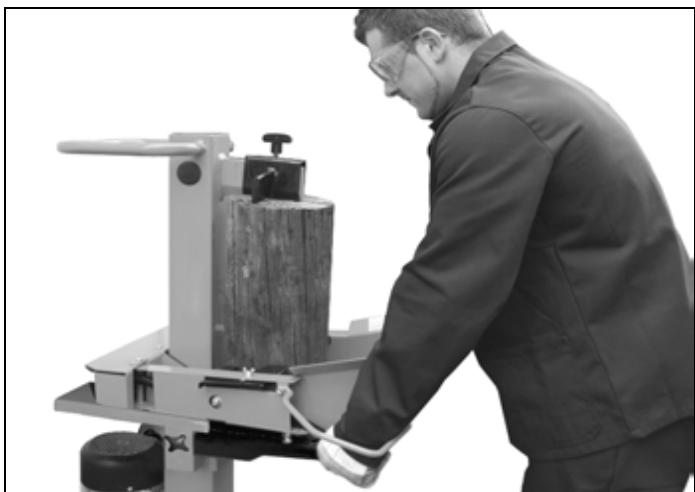

Utilizzo a due mani

Mai usare lo spaccalegna in due persone.

Mai bloccare le leve di lavoro (staffe di serraggio).

1. Premere il pulsante di accensione verde. Attendere un paio di secondi prima che il motore raggiunga la velocità massima e la pompa idraulica si pressurizzi.
   ① Se la temperatura ambiente scende sotto i -5° C lasciar funzionare a vuoto lo spaccalegna per almeno 15 minuti, in modo da far riscaldare l'olio.
2. Posizione are il tronco sul banco dello spaccalegna.
   Spaccare il materiale solo nella direzione delle fibre.
3. Bloccare il tronco con le staffe di serraggio.

1. Premere contemporaneamente entrambé le leve di lavoro versuso il basso.
   Il fenditoio si abbassa e spacca il tronco.
2. Lasciando la presa di entrambé le leve di lavoro, il fendito torna nella posizione iniziale.
   Lasciendo inceve la presa di una sola leva di lavoro, il fenditoio non si muove.

Istruzioni particulari per lo spaccamento:

Preparativi:

prepare la legna da spaccare secondo le dimensioni massime di lavoro, prestandoattenzione a che i tagli siano dritti.

Sistemare la legna sullo spaccalegna in modo da evitare pericoli (pericolo di inciampo).

Regolazione dell'altezza della corsa

In caso di tronchi corti è possible aumento l'efficienza del lavoro riducendo la Corsa di ritorno del fenditoio.

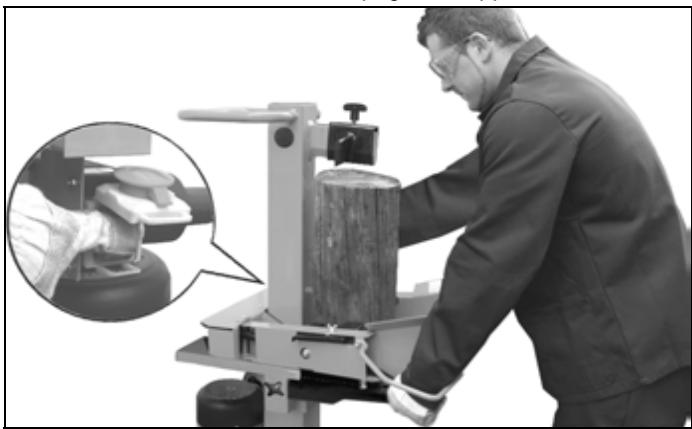

1. Posizione are il tronco sul banco e avicinare il fenditoio al tronco sono a circa 2 cm di distanza premendo verso il basso entrambè le leve di lavoro.

1. Lasciare la presa di una sola leva di lavoro, in maniera tale che il fenditoio resti fermo, e spegnere l'apparecchio.

1. Disinserire la spina di alimentazione.

2. Lasciare la presa della seconda leva di lavoro.

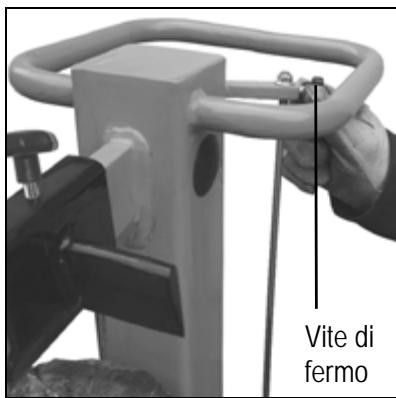

3. Ridurre la Corsa di ritorno attraverso l'asta di regola-zione collocata a lato, fissando la vite di fermo all'altezza richiesta.

Regolazione dell'altezza del banco

Posizione superiore del piano del banco: 590 mm.

Posizione intermedia delenco: 900 mm.

Posizione inferiore del basamento: 1300mm

1. Spaccare i tronchi di lunghezza fino a 590 mm sul piano del banco. Fissare il piano del banco mediante il perno di bloccaggio. (Il perno di bloccaggio deve entrare nel foro del piano del banco).
2. Spaccare i tronchi di lunghezza sono a 900 mm sul banco.
   Allentare il perno di bloccaggio ed estrarre il piano del banco.
3. Spaccare i tronchi di lunghezza sono a 1300 mm sul basamento. Premere la leva di arresto verso il basso e ruotare lateramente il banco.

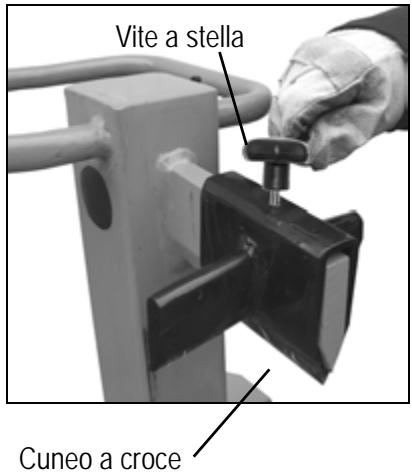

Regolazione del cuneo a croce:

1. Allentare la vite a stella.
2. Portare il cuneo a croce nella posizione corretta (la vite a stella si trova sopra il foro nel fenditoio).
3. Avvitare nuovamente la vite a stella.

- Spaccamento di tronchi corti:

1. Posizione superiore del piano del banco.
2. Posizione are il tronco sul piano del banco dello spaccalegna.
3. Bloccare il tronco con le staffe di serraggio.

① Spaccare il materiale solo nella direzione delle fibre.

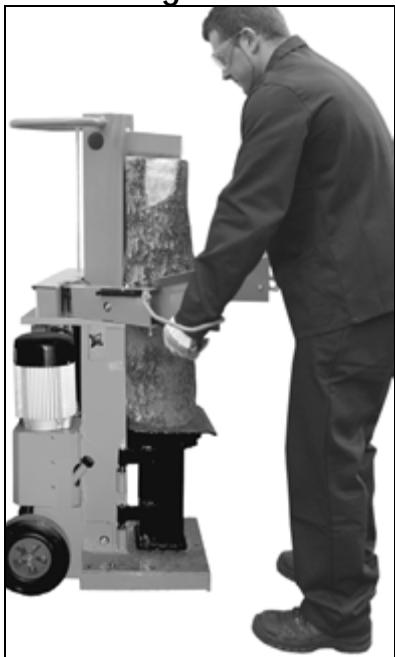

- Spaccamento di tronchi lunghi:

1. Posizione intermedia del banco o posizione inferiore del basamento.
2. Rimuovere il cuneo a croce.
3. Posizione are il tronco sul banco o sul basamento dello spaccalegna.

Possible problema nel spaccamento di tronchi lunghi: il fenditoio si incastra nel tronco senza completare lo spaccamento e lo trascina con se nella corsa di ritorno.

In tal caso procedere come indicato di seguito:

1. Spagnere l'apparecchio.
2. A seconda della lunghezza del tronco è non del tutto spaccato, fissare il piano del banco nella posizione superiore o il banco nella posizione intermedia.
3. Accendere l'apparecchio e proseguire lo spaccamento.

Mai spaccare due tronchi alla volta.
Maiaggiungere o sostituire legna durante ilprocesso di lavorazione.
① Mai forzare lo spaccamento del tronco mantenendo la spinta per parecchi secondi. Ne possono risultare danni alla macchina. Posizione sare nuovamente il tronco sul banco e ripetere la procedura, oppure accantonarlo.

Come si rimuove un tronco incastrato?

Se i tronchi sono particolarmente nodosi, sussiste il pericolò di incastro.

1. Spagnere l'apparecchio e disinserire la spina di alimentazione.
2. Non rimuovere con le mani i tronchi incastrati.
   Non rimuovere con le mani i tronchi incastrati.

1. Per sbloccare il tronco incastrato, scuoterlo con molta attenzione mediante una leva. Evitare danni alla colonna del fenditoio!

! Mai martellare il tronco fissato né tenere le mani in prossimità diesso durante la procedura di disincastro.
Mai tentare di disincastrare il tronco segandolo.
Non chiedere assistenza a nessuno.

Fine dei lavori:

Portare il fenditoio nella posizione inferiore (di entrata).
Lasciare la presa di una sola leva di lavoro.
Specnere l'apparecchio e disinserire la spina di alimentazione.
Osservare le istruzioni per la manutenzione e la cura.

Manutenzione e pulizia

Prima di agli'intervento di manutenzione e pulizia

• spegnere l'apparecchio
  disinserire la spina di alimentazione

Indossare guanti protettivi per evitare lesions.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezioni originali. Pezzi diversi potrebbero causare danni e lesions imprevedibili.

Accertarsi di rimuovere l'utensile e la chiave dopo la manutenzione o la riparazione.

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quali descritti nel presente capitolo devono essere effettuali esclusivamente dal servizio di assistenza.

Per garantire un uso prolongato ed fidabile dell'apparecchio, eseguire regolarmente i seguenti interventi di manutenzione.

Per garantire la funzionalità dello spaccalegna, prestare attenzione a quando segue:

• pulire accuramente la macchina al termine del lavoro.
• fissaggi allentati.
  parti usurate o danneggiate.
• rimuoveri i residui di resina.
• lubricificare periodicamente la colonna del fenditoio od oliarla con olio ecologico.
• verificare periodicamente la tenuta e il fissaggio dei tubi flessibili idraulici e dei relativi raccordi.
• copertura o dispositivi di protezione montati correttamente e intatti.

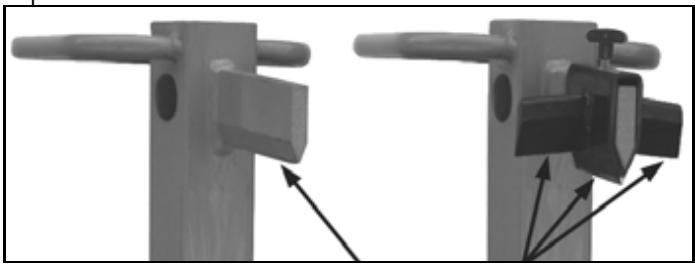

Affilatura del fenditoio

Dopo una lunga durata di funzionamento, in caso di ridotta forza di spinta del cuneo o di lieve deformazione dello spigolo di taglio rettificare il fenditoio o'affilarlo con una lima a taglio fine, dopodichè rimuovere le bave.

Affilare lo spigolo

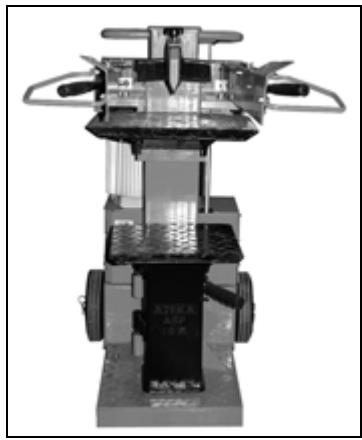

Come si verifica il livello dell'olio?

1. La colonna del fenditoio deve trovarsi in posizione di entrata.
2. Estrarre l'asta di livello dell'olio.
3. Pulire l'asta di livello dell'olio e il paraolio.
4. Infilare di nuovo l'asta di livello nel bocchettone fino all'arresto.
5. Estrarre nuovamente l'asta di livello dell'olio.

Se il livello dell'olio si trova fra le due marcature nel serbatoio c'e sufficienteolio.
Qualora il livello dell'olio si trovi invece al di sotto della marcatura inferiore, rabboccare l'olio mediente un imbuto pulito.

1. Controllare il paraolio. Nel caso presenti danni, sostituirlo.
2. Inserire nuovamente l'asta di livello nel bocchettone.

Quando va sostituito I'olio?

Eseguire il primochio dell'olio dopo 50 ore di esercizio, i successivi agli 500.

Sono necessarie due personne.

Sostituzione:

1. La colonna del fenditoio deve trovarsi in posizione di entrata.
2. Estrarre l'asta di livello dell'olio.
3. Collocare un recipiente della capacité di almeno 10 litri d'olio tutto lo spaccalegna.

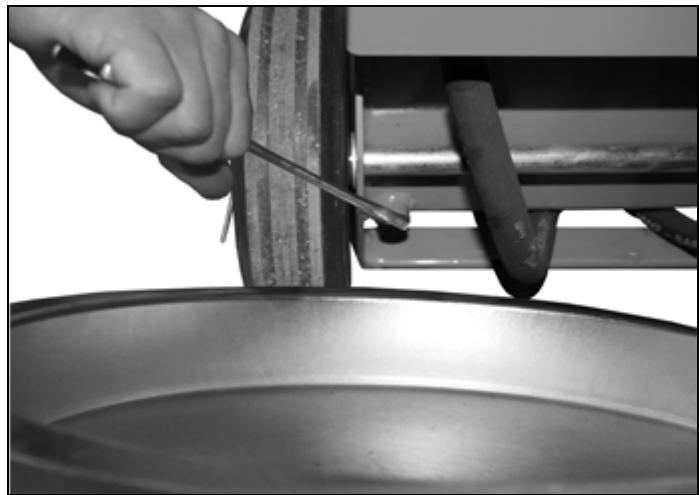

4. Svitare il tappo di spurgo in modo da far fuoriuscire l'olio.

1. Inserire nuovamente il paraolio e il tappo di spurgo.
2. Versare nuovo olio idraulico (ca. 9,5 litri) mediante un imbuto pulito.
3. Pulire l'asta di livello dell'olio e il paraolio.
4. Controllare il paraolio. Nel caso presenti danni, sostuirlo.
5. Inserire nuovamente l'asta di livello nel bocchettone.

Smaltire l'olio ESAusto secondo le disposizioni vigenti (centro di raccolta in loco). è fatto divieto di scaricare l'olio ESAusto nel suolo e di mischiarlo ai rifiuti.

① Olio idraulico

Per il cilindro idraulico raccomandiamo i seguenti oli idraulici:

Non utilizzato nessun altro tipo di olio. L'uso di altri tipi di olio può pregiudicare il funzionamento del cilindro idraulico.

Dati tecnici

Modello / Tipo	ASP 10 N - 400
Spinta	100 kN (10 t)
Lunghezza del tronco	max. 1300 mm
Diametro del tronco	min. 50 mm – max. 400 mm
Altezza di taglio	≈ 520 mm
Velocità di avanzamento	ca. 0,05 m/sek.
Velocità di ritorno	ca. 0,25 m/sek.
Olio idraulico (max.)	10 litri
Pressione diSYSTEMA	21,4 MPa (214 bar)
Potenza del motore (potenza assorbita)	P1 4,0 kW (S6 40%)
Allacciamento	400 V 3~ 50 Hz, 16 A
Ingombro	lunghezza 580 x larghezza 530 x altezza 1530 mm
Peso	ca. 175 kg

Possibili guasti

Prima di rimuovere qualsiasi guasto

• Spegnere l'apparecchio
• Disinserire la spina di alimentazione

Guasto	Possibile causa	Eliminazione
Il tronco non si spaccà (forza di spinta del cuneo insufficiente)	→ Il tronco non è posizionato correttamente → Il tronco supera le dimensioni ammissibili oppure il legno è troppo duro per la potenza della macchina → Il fenditoio non funziona → Pressione dell'impianto idraulico troppo Bassa → Tiranti di attivazione incurvati (l'asta idraulica non viene premuta a fondo) → Conduttore di collegamento errato (lunghezza maggiore di 10 m o sezione del filo troppo piccola)	→ Riposizionare il tronco → Tagliare il tronco fino alle dimensioni ammissibili → Affilare il fenditoio, verificare la presenza di bave o intagli → Controllare il livello dell'olio; se necessario rabboccarlo Se il problema persistsente, rivolgersi al produttore. → Far regolare i tiranti dal produttore o da una ditta indicata dal produttore → Utilizzare un conduttore di collegamento idoneo
Durante lo spaccamento la colonna del fenditoio oscilla o presente forti vibrazioni	→ Aria nel circuito → La colonna del fenditoio non è oliata o lubrificata a sufficientia	→ Controllare il livello dell'olio; se necessario rabboccarlo → Lubricare la colonna del fenditoio od oliarla conolio ecologico Se il problema persistsente, rivolgersi al produttore.
La colonna del fenditoio non penetratnelronco	→ Pompa idraulica difettosa	→ Per l'eliminazione del problema rivolgersi al produttore.
Il motore si avvia ma la colonna del fenditoio non rientra	→ Senso di rotazione errato del motore	→ Verificare il senso di rotazione del motore Corrente trifase: invertire il senso di rotazione
Il motore non si avvia	→ Tensione di rete mancante → Avvio in 2 fasi con motore trifase → Cavo di collegamento difettoso → Motore elettrico difettoso	→ Controllare la protezione → Fare controllare da un elettricista fusibile e cavo di alimentazione → Fare sostituire o fare controllare il cavo di alimentazione da un elettricista → Per l'eliminazione del problema rivolgersi al produttore o a una ditta indicata dal produttore.

Garanzia

Si prega di fare riferimento alla dichiarazione di garanzia allegata.
