GEBRUIKSAANWIJZING ASP 10 N-400 ATIKA

NL in uitsluitende verantwoordelijkheid, dat het product

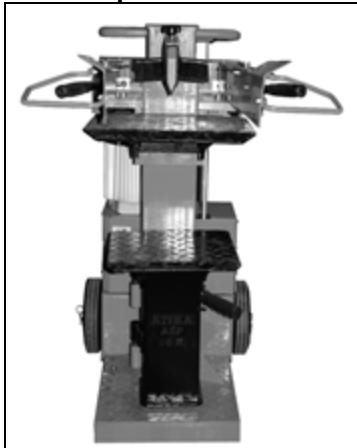

Brandhoutsplijter ASP 10 N - 400 (Serienummer: die LASTe pagina)

aan de bepalingen van de boven vermelde EG-richtlijne alsook aan de bepalingen van de volgende richtlijne beantwoordt: 2004/108/EG.

Controller na het uitpakken de inhoud van de ver-pakking op:

aanwezigheid van alle onderden
eventuale transportschade

Meld möglich je gebrekken direct aan uw leverancier. Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerde apparaatunit	2 wielen	1 bedieningsarm rechts	1 zakje met toebehoren
1 tafelplaat	1 as	1 bedieningsarm links	1 bebruiksaanwijzing

Zakres dostawy

In elke inbouwpositie zich er vergrendelingshaken aanwezig.
- Plaats de tafel in het overeenkomstige houderelement.
Let erop dat de vergrendelingsbout vastgeklikt is.

PL

U mag het apparaat Niet in bedrijf nemen, voordat u deze gebruiksaanwijzing heeft gelezen, alle instructies hebt gezolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze gezebruiksaanwijzing voor alle toekomstige toepassingen.

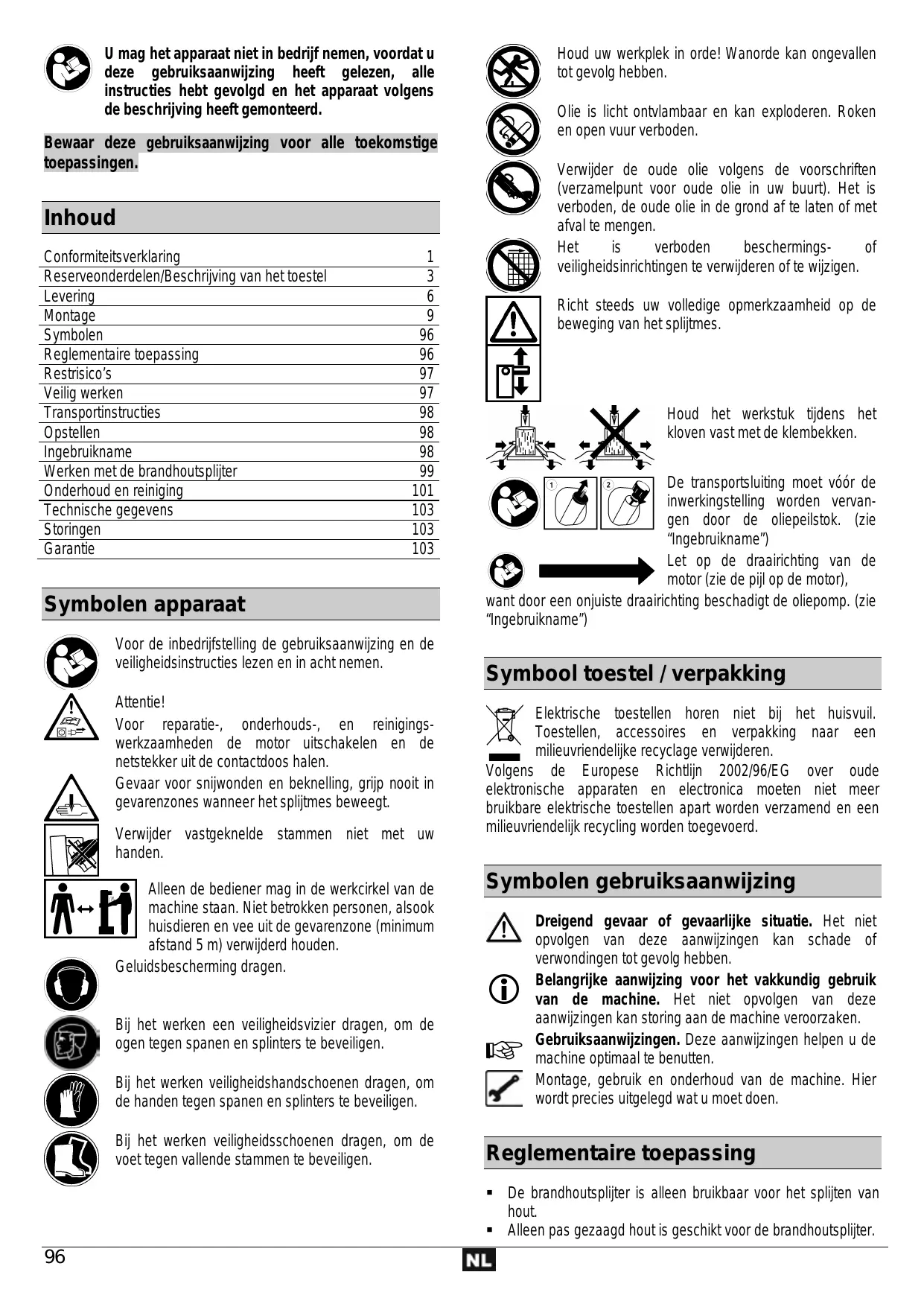

Inhoud

Conformiteitsverklaring	1
Reserveonderdelen/Beschrijying van het toestel	3
Levering	6
Montage	9
Symbolen	96
Reglementaire toepassing	96
Restrisico's	97
Veilig werken	97
Transportinstructies	98
Opstellen	98
Ingebruikname	98
Werken met de brandhoutsplijter	99
Onderhoud en reiniging	101
Technische gegevens	103
Storingen	103
Garantie	103

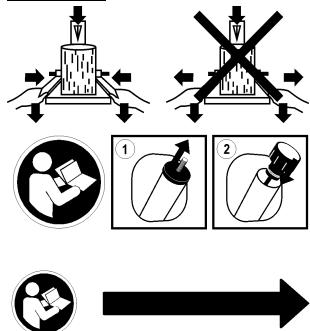

Symbolen apparatus

Voor de inbedrijfstelling de gebruiksaanwijzing en de veiligheidsinstructies lezen en in acht nemen.

Attentie!

Voor reparatie-, onderhouds-, en reinigings-werkzaamheden de motor uitschakelen en de netstekker uit de contactdoos halen.

Gevaar voor snijwonden en beknelling, vrij nooit in gevarenzones wanner het splijtmes beweegt.

Verwijder vastgeknelde stammen nicht met uw handen.

Alleen de bediener mag in de werkcirkel van de machine staan. Niet betrokken personen, alsook huisdieren en vee uit de bevarenzone (minimum afstand 5 m) verwijderd houden.

Geluidsbescherming dragen.

Bij het werken een veiligheidsvizier dragen, om de ogen gegen spanen en splinters te beveiliggen.

Bij het werkden veiligheidshandschoenen dragen, om de handen gegen spanen en splinters te beveiligen.

Bij het werkken veiligheidsschoenen dragen, om de voet gegen vallende stammen te beveiligigen.

Houd uw werkplek in orde! Wanorde kan ongevallen tot gevolg hebben.

Olie is Licht ontvlambaar en kan exploderen. Roken en open vuur verboden.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te mengen.

Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigen.

Richt steeds uw volledige opmerkzaamheid op de beweging van het splijtmes.

Houd het werkstuk tijdens het kloven vast met de klembekken.

De transportsluiting moet voor de inwerkingstelling worden verrangen door de oliepeilstok. (zie "Ingebruikname")

Let op de draairichting van de motor (zie de pijl op de motor),

want door een onjuiste draairichting beschadigt de oliepomp. (zie "Ingebruikname")

Symbol toestel / verpakking

Elektrische toestellen horen nicht bij het huisvuil. Toestellen, accessoires en verpakking maar een milieuvriendelijkere recyclage verwijderen.

Volgens de Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica要去en nicht meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Symbolen gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruiksaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doein.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijten van hout.
  Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter.

Vreemde voorwerpen (spijkers, draad, beton enz.)要去 absoluut uit het te splijten hout worden verwijderd.
- Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.
- Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeieende schade is de fabrikant Niet aansprakelijk – de aansprakelijkheid is alleen voor de gebruiker.
- Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeende schade van eenieder soort UIT.
- Deze machine mag alleen voorbereidt, gezrukt en onderhonden worden door Personen die met de machine vertrouwd zich en goed ingelicht zich over de risico's. Reparaties mogen alleen door de fabrikant of geauthoriserde werkplaatsen uitgevoerd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restrictions können geminaliseerd worden, wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Geignorerde of over het hoofd geziene veiligheidsmaatregelen können leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Onoplettendheid, het Niet aanhonden van de veiligheidsvoorschriften en onreglementair gebruik kennen door het bewegende splijtmes tot verwondingen aan hand of vingers leiden.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescherming.

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemeneeiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

• Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
Zorg voor een stabiele en uitgebalancerde houding.
- Neem een werkhouding aan, die zich binnen het bereik van de bedieningsgrepen befindt.
- Ga nooit op de machine staan.
Draag tijdens het werken

• veiligheidsvizier
• veiligheidshandschoenen
• gehoorsbeschemmers
• veiligheidsschoenen met stalen tippen

Draag geschichte werkkleding:
- geen wijde kleding of sieraden (zijKnownen door beweeglijke delen worden gegren)
- De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
- Kinderen enjongeren van minder dan 18 jaren moot de machine Niet bedieren.
- Kinderen dieren uit de buurt van het apparaat te worden geweerd.
- Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt zich.
Laat de machine nicht zonder toezicht acheer.
- Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
- Overbelast de machine Niet. U werkkt better en zeker met de juiste belasting van de machine.
- Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.
- Apparaat resp. onderdelen van het apparaat Niet veranderen.
- Het apparaat mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).
Machine Niet in de regen latent staan. Niet in de regen met die machine werken.
- Als u de machine Niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.
Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden
• onderhouds- en reinigingswerkzaamheden
• bij storingen
• contrôle van de aansluitleidingen, of deze verstrengeld of beschadigd zijn
• transport van de machine

• het verlaten van de machine (ook voor een korteijd).

• Onderzoek de machine op eventuale beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontrolled worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en nicht klemmen of beschadigd zich. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en delen要去en, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

Elektrische veiligheid

• Uitvoering van de aansluitleiding volgens de IEC 60245 (H 07 RN-F) norm met een aderdiameter van minimum 400V3 5× 1,5mm^2 bij een kabellenge tot max. 10m .
• Gebruik nooit aansluitleidingen die langer dan 10m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen nicht meer, de functie van de machine worden gereduceerd.
  Stekker en aansluitdozen aan aansluitleidingen要去en uit rubber, zacht pvc of een ander thermoplastisch materiala van bezelfde mechanische vastheid+zijn of met dit materiaal+zijn gecoat.
• De stekkervoorzieening van de aansluitleiding moet gegen spatwater beveiligd zijn.
• Let er bij het leggen van de aansluitkabel op dat deze Niet stoort, bekneld raakt, geknikt worden en de steekverbinding niet nat worden.
• Wikkel bij gelebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden waaroor hij nicht geschikt is. Bescherm de kabel gegen但它, olie of scherper Randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlangkabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buiten-werking stellen.

Elektrische aansluitingen of reparaties mogen alleen dooreen erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去npgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaatsuitgevoerd worden.

Alleen de originele onderdelen gebruiken. Bij het gebruik van nicht originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

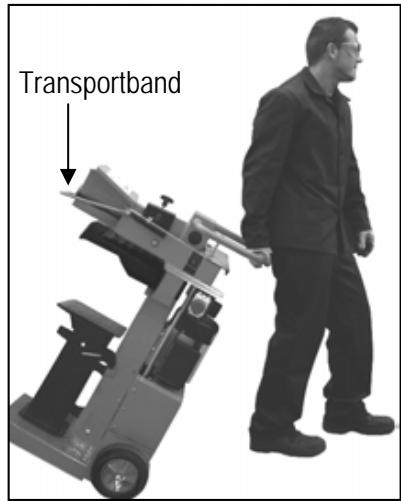

Het splijtmes voor elk transport helemaal omlaag brengen.

Voor het transport pakt u de beugel met een hand vast en kantelt de houtsplijter iets maar u toe. In deze stand kan de splijter probleemloos worden getransporteerd.

Om een vrijkomen van olie bij het transport te voorkomen, moet de deksel van de olietank vast dichtgeschroefd+zijn.

Opstellen

Let er op, dat de werkplek de volgende voorwaarden verrult:

slipbestendig
vlak
- geen struikelgevaren
voldoendelichtomstandigheden

Gebruik de machine nicht in de buurt van aardgas,

benzinegoten of andere Licht ontvlambare materialen.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voerschrift is gemonteerd.

• Controleer voor ieder gebruik

• Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.)
  gebruik geen beschadigde aansluitkabels.

• de machine op eventuele beschadigingen
  of alle schroeven goed zich vastgedraaid
• het hydraulisch systeem op lekkages

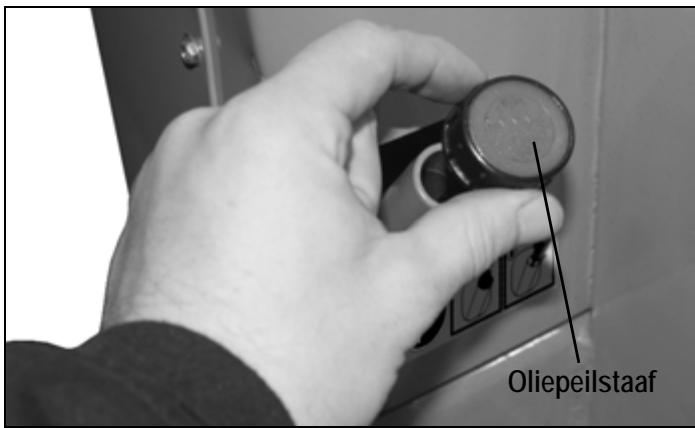

• het oliepeil

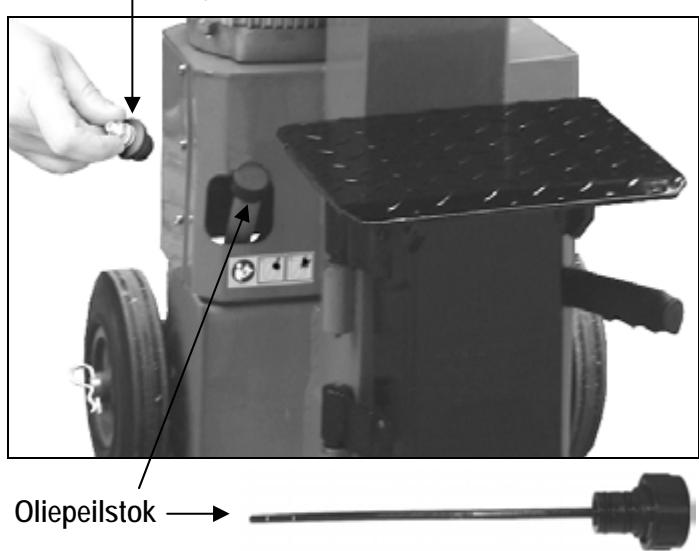

De transportsluiting要去vór de inwerkingstelling

worden verrangen door de oliepeilstok.

Transportsluiting

Wonneer de hydraulische installmentie nicht worden ontlucht, beschadigt de ingesloten lucht de dichtingen en veroorzaakt een duurzame beschadiging aan de brandhoutkliever.

(1) Aansluiting op het net

• Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiauluitschakelaar) met 30mA .

(1) Beveiling

400V3\~→16A

①

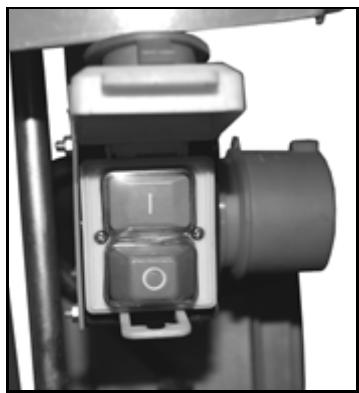

In-/Uitschakelaar

#

Controleer voor elk gebruik de functie van de kelinrichting (door in- en uitschakelen).

Gebruik geen toestel waar bij de schakelaar Niet kan worden in- en uitgeschakeld. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Inschakelen

Druk op de groene knop.

Uitschakelen

Druk op de rode knop.

(1) Beveiling gegen opniew aanlopen bij hetuitvallen van de stroom (nulspanningsinitiator)

Bij spanningsuitval schakelt het apparaat automatisch UIT. Druk op de groene knop om het apparaat weein te schakelen.

#

Brandhoutsplijter met 400 V 3~

Let op de draairichting van de motor (zie

de pij op de motor), want door een onjuiste draairichting beschadigt de oliepomp.

Motor inschakelen; het splijtmes beweegt automatisch maar de bovenste positie.
Wonneer het bovenste mes zich reeds in de bovenste positie bevindt: dan grijp de beiden bedieningsgrepen en druk deze maar beneden, het splijmites beweegt waar beneden.
Indien het splijtmes nicht beweegt, nadat de motor aanloopt, dan schakelt u de motor uit en wijzigt u de draairichting.

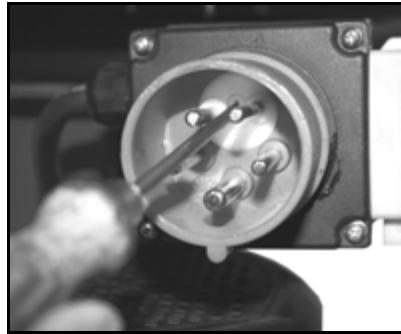

U kunt de draairichting veranderen door een schroevendraier in de waarvoort bestemde gleuf in de stekkerkraag te steken en met lichte druk door een links- of rechtsdraaiende beweging de juiste draairichting in te stellen.

• Gebruik de machine nooit, wonneer een gevaar door hydraulische vloeistof bestaat.
  Zorg ervoor dat de machine en de werkplek zuiver zijn en er geen olievlekken aanwezig zijn. Gevaar voor uitgilden en brand!

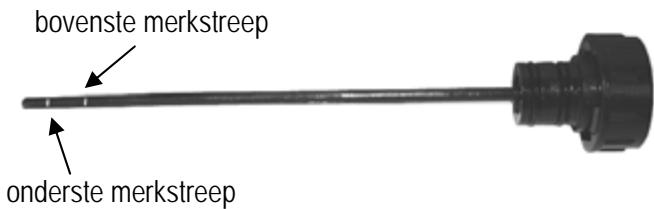

• Controller regardmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging).

Inhoud: ca. 9,5 liter

Werken met de brandhoutsplijter

A

aanvullende VEILIGHEIDSINSTRUCTIES

• De houtsplijter mag slechts door een enkele person toen worden bediend.
• Alleen personen van meer dan 18 jaren, die de gebruiksaanwijzing hebben gelezen en begren pogen de machine bedieren.
• Draag uw beschemmuitrustingen (veiligheidsbril/-vizier, handschoenen, veiligheidsschoenen), om u gegen möglichkeLetsels te beschemmen.
• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.
• Reeds gespleten hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,uitgilden of vallen. Houd uw werkplek steeds opgeruimd.
• Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splijtwig, om uw handen gegen letsels te beschermen.

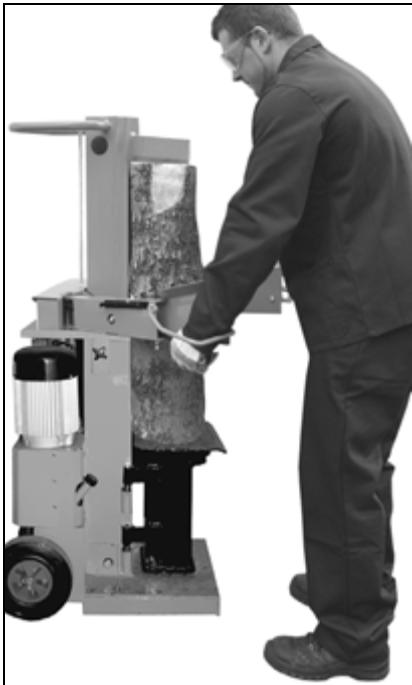

• Splijt alleen hout, dat aan de max. te verwerken lenghte van 1300 mm voldoet.
• Controller voor het splijten, of de splitszuiil voldoende is gezet, opdat deze zonder problemen kan in- en uitschuiven.

#

Wat kan ik splijten?

Maten van de te splijten stammen

Lengte van het hout: max. 1300 mm

Diameter van het hout: min. 50 - max. 400 mm

De diameter van het hout is een aanbevolen richtwaarde, waar:

• dun hout kan moeilijk te splijten zijn, wanneer het knoestgaten bevat of de verzels te sterkহ.

Splijt geen groene stammen. Droge, opgeslagen stammen können veel better worden gespleten en veroorzaken nicht zo vaak een vast vreten dan groen (nat) hout.

Hardhouten vertonen de neiging tot uiteenbarsten: wees vandaar bijzonder voorzichtig!

#

Bediening

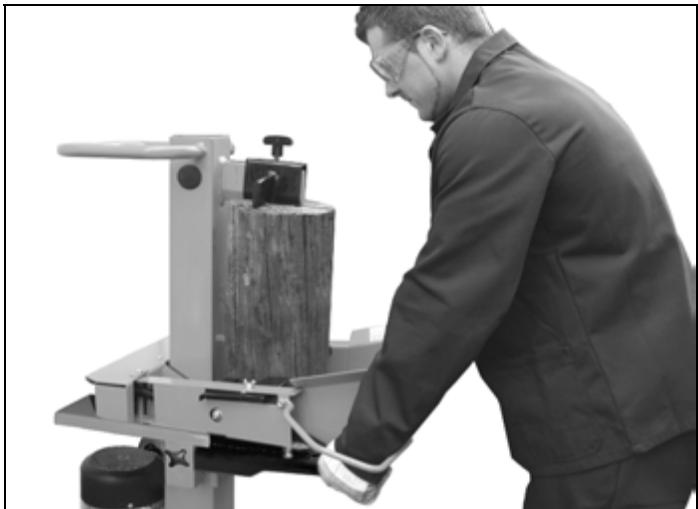

Tweehandige werking

Bedien de houtsplijter nooit met twee Personen.

Blokveer in geen geval de bedieningsgreep (span-klauwen).

1. Druk op de groene knop. Wacht een paar seconden, zodat de motor zijn eindtoerental bereikt en de druk in de hydraulische pomp worden opgebouwd.

Let bij brandhoutsplijters met een draaistroommotor (400 V 3-) op de draairichting, want door het gebruik met een onjuiste draairichting raakt de oliepomp beschadigd.
① De houtsplijter bij temperaturen onder -5^ ten minste 15 min. stationair latent draaien, zodate de olie kan opwarmen.

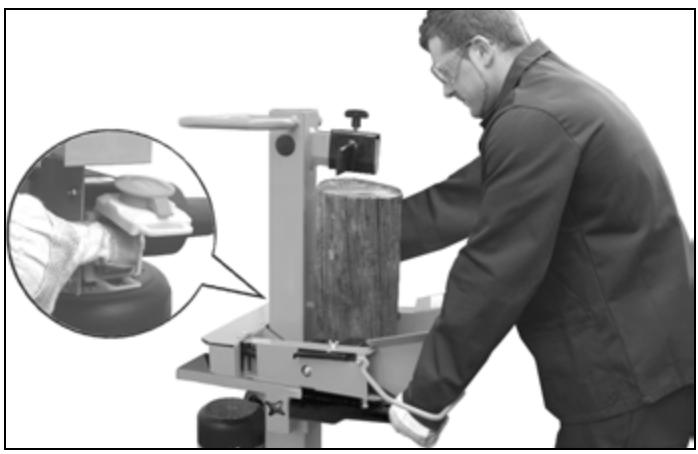

1. Plaats de stam op de tafel van de splijter.
   Bewerk het te splijten materiaal uitsluitend in de verzelrichting.

2. Zet de stam met de spankluwen vast.

1. Druk beiden bedieningshendels gelijktijdig maar onder.
   Het splijtmes gaat omlaag en de stam worden gespleten.
2. Laat beiden bedieningsgrepen los, het splijtmes keert weer terug in zijn uitgangspositie.
   ① Laat u slechts één van de bedieningsgrepen los, dan blijft het splijtmes staan.

Bijzondere instructies voor het splijten:

Voorbereidingen:

Bereid het te splijten hout voor op de maximum te verwerken afmetingen en let er op, dat het houtrecht is gezaagd.
Legen het hout zodanig maar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

Verstelling van de slaghoogte

Bij kortere stukken hout kut u het vermogen vergroten door deterugloop van het Kloofmes te verkarten.

1. Zet de stam op de splijttafel en breng het splijtmes ca. 2 cm/DDichter bij de stam door het aan beneden drukken van de beiden bedieningsgrepen.

1. Laat een bediening-groop los, zodat het splijtmes in die positie blijft staan.

1. Het apparaat uitschakelen en de stekker uit het stopcontact trekken.
2. Laat de tweede bedieningsgrep los.
3. Verkort het teruglooptraject met de aan de zijkant aangebrachte stang, door deze met de stelbout op de vereiste hoogte vast te zetten.

Tafelhoogte instellen

Bovenste positie van de tafelplaat: 590 mm.

Middelste positie van de tafel: 900 mm.

Onderste positie van de sokkel: 1300mm

1. Splijt de stammen tot 590mm op de tafelplaat.

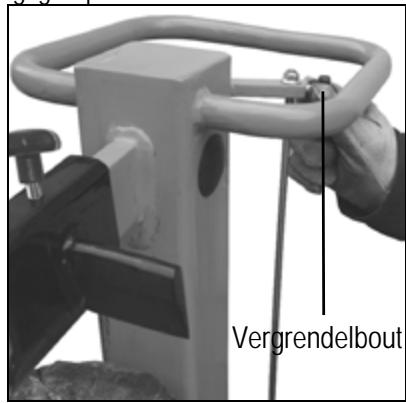

   Zeker het tafelblad met behulp van de vergrendelingsbout (de vergrendelingsbout grijpt in de boring van het tafelblad).
2. Splijt stammen tot 900mm op de tafel. Trek de tafelplaat eruit.
3. Splijt stammen tot 1300 mm op de sukkel. Druk de vergrendelingshendel omlaag en zwenk de tafel maar opzij.

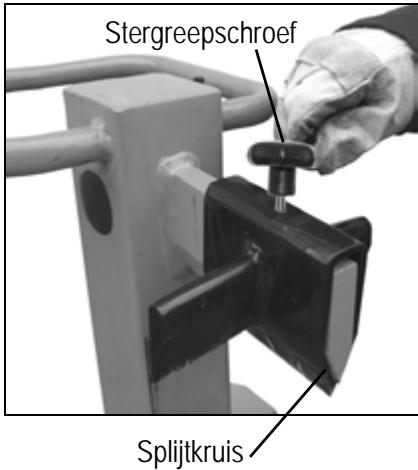

- Splijtkruis justeren

1. Stergreepschroef losmaken.
2. Het splijktkruis in de vereiste positie schuiven (De stergreepschroef ligt boven de boring in het splijtmes)
3. Stergreepschroef
   weer aantrekken.

- Korthout splijten:

1. Bovenste positie van het tafelblad
2. Zet de stam op de tafelplaat van de splijter.
3. Zet de stam met de spankluwen vast.

Bewerk het te splijten materiaaluitsluitend in de verzelrichting.

- Langhout splijten:

1. Middelste positie van het tafel of onderste positie van het sukkel.
2. Verwijder het splijtkruis.
3. Plaats de stam op de tafel of de sukkel van de splijter.

Mogelijkke storing bij het splijten van langhout: Het te splijten materiaal worden Niet volledig gespleten, klemt vast aan het splijtmes en worden bij de terugloop mee omhoog getrokken.

In dit geval handelt u als volgt:

1. Schakel het toesteluit.
2. Bevestig, al waar lenghte van de nog te splijten stam, de tafelplaat in de bovenste of de tafel in de middelste positie.
3. Schakel het toestel in en ga verder met het splijtproces.

Splitn nooit wee stammen in een werkcyclus.

Nooit hout tijdens het werkproces bijleggen of cervangen.

① Nooit door het in stand houden van de druk gedurende meerdere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine. Plaats de stam nogmaals op de tafel en herhaal de splijtprocedure of leg de stam weg.

Hoe worden een vastgeklemde stam losgemaakt?

Het risico bestaat dat knoestig materiaal bij het splijten vastklemt.

1. Het apparaat uitschakelen en de stekker UIT het stopcontact trekken.

Verwijder vastgeknelde stammen nicht met uw handen

1. De vastgeklemde stam voorzichtig met een breekijzer heenen weerbewegen, opdat zich de stam kan losmaken. Splijtzaill Niet beschadigen.
   In geen geval met een hamer op de vastgeklemde stam slaan.
   Een vastgeklemde stam ook nicht loszagen.
   Vraag geen tweede persoon om hulp.

Einde van het werk:

Zet het splijtmes in de onderste positie (ingeschoven toestand).
Laat een bedieningsgrep los.

Schakel het apparaat UIT en trek de stekker UIT het stopcontact.
Onderhouds- en verzorgingsinstrumentes in acht nemen.

Onderhoud en reiniging

Voor aanvang vanijdere onderhouds- en reinigingsbeurt

toestel uitschakelen
- trak netstikket

Draag verilgheidshandschoenen om letsels aan de handen te vermijden.

De in het kader van onderhoud of reiniging verwijdderveiligheidsvoorzieningen要去en absolut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg hebben.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden wee ter verwijderen.

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreiben,要去en door de klantenservice worden uitgevoerd.

Opdat een lang en betrouwbaar gebruik van het apparaat is gewaarborgd, voer de volgende onderhoudswerkzaamheden regelmatig UIT.

Neem het onderstaande in acht om de functionaliteit van de brandhoutsplijter te behouden:

• Reinig de machine grondig na het beeindigen van het werk.
• losse bevestigingen.
• verslen of beschadigde onderdelen.
  verwijder harsresten
• vet de splijtzuil regelmatig in of olie deze met een milieuvriendelijk sproei-olie in.
• controller de hydraulische slangen en slangverbindingen regelmatig op lekkage en een correcte bevestiging.
• correct gemonteerde en oneschadigde afdekkingen of veiligheidsvoorzieningen.

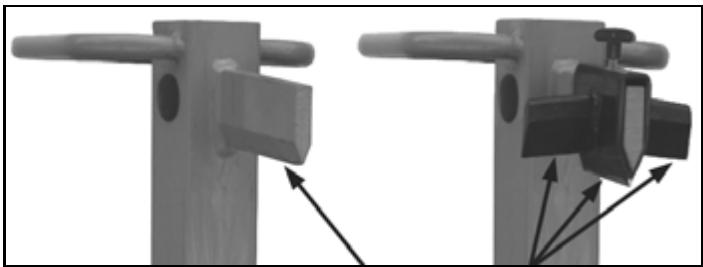

Splijtmes slijpen

Het splijtmes na een langere gebruiksduur, bij een verminderde splijtcapaciteit of bij lichte verrorming van het lemmet aflijpen of met een fijn vijl wee scherp make (bramen verwijderen).

Kant scherpen

Hoe controllerik het oliepeil?

1. De splijtkolom moet in ingeschoven toestand staan.
2. Trek de oliepeilstaaf eruit.
3. Reinig de oliepeilstaaf en de oliedichting.
4. Steek de peilstaaf weer tot aan de aanslag in de opening.
5. Trek de oliepeilstaaf er weeur UIT.

Wanner het oliepeil tussen beiden merkestrepen ligt is er voldoende olie in het reservoir.
Wonneer het oliepeil onder de onderste merkestreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld.

1. Controller de olie-dichting. Deze dient bij beschadigingen te worden verrangen.
2. Steek de peilstaaf wee in de opening.

Wanner hoef ik de olie te wisselen?

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 500 bedrijfsuren.

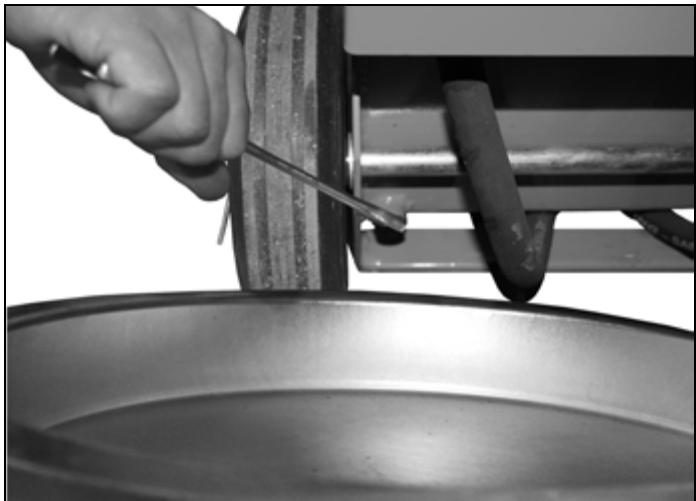

Olie wisselen:

1. De splijtkolom moet in ingeschoven toestand staan.
2. Trek de oliepeilstaaf eruit.
3. Plaats eenrecipient, die minimum 10 liter olie kan opnemen onder de houtsplijter.
4. Schroef de aftapstop los, opdat de olie eruit kan lopen.

1. Pakking en aftapstop waar aanbrengen.
2. Vul de nouvelle hydraulische olie (ca. 5,5 liter) met behulp van een zuivere trechter in de machine.
3. Reinig de oliepeilstaaf en de oliedichting.
4. Controller de oliedichting. Deze dient bij beschadigingen te worden verrangen.
5. Steek de peilstaaf wee in de opening.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te melden.

Hydraulische olie

Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
ofgelijkwaardigeolie

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beinvloedt de functie van de hydraulische cilinder.

Technische gegevens
Mogelijkstoringen

Model / Type	ASP 10 N – 400
Splijtkracht	100 kN (10 t)
Lengte van het hout	max. 1300 mm
Diameter van het hout	min. 50 mm – max. 400 mm
Splijtlengte	≈ 520 mm
Voorloopsnelheid	ca. 0,05 m/sec.
Terugloopsnelheid	ca. 0,25 m/sec.
Hydraulische olie (max.)	10 Liter
Hydraulische druk	21,4 MPa (214 bar)
Vermogen van de elektromotor (opnamevermogen)	P1 4,0 kW (S6 40%)
Aansluiting	400 V 3~ 50 Hz, 16 A
Afmetingen	lengthe 580 x bredte 530 x hoogte 1530 mm
Gewicht	ca. 175 kg

Voor het verhelpen van iedere storing

toestel uitschakelen
- stroomtoevoer onderbreken

Probleem	Mogelijk oorzaak	Oplossing
Stam worden nicht gespleten (te weinig splijtvermögen)	→ Stam is Niet correct gespositioneerd → Stam overschrijdt de toegelaten afmettingen of het hout is te hard voor het vermogen van de machine → Splijtmes splijt Niet → Hydraulische druk te laag → Activeringsstang verbogen (hydraulisches stoter worden Niet—helemaal ingedrukt) → Verkeerde aansluitleiding (larger dan 10 m of tekleine aderdiameter)	→ Positioneer de stam opnieuw → Stam op de toegelaten afmetingen zagen → Splijtmes slijpen, op bramen en kerven controleren → Oliepeil controleren; indienoodzakelijk olie bijvullen. Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant of een door hem genoemde firma. → Stang door fabrikant of door hem geauthoriserde firma laten afstellen → Correcte aansluitleiding gebruiken
Splijtkolom schuift schom-melend of met veel trillingen in	→ Lucht in de kringleop → Splijtzuil Niet voldoenige ingevet resp. ingeolied	→ Oliepeil controleren; indienoodzakelijk olie bijvullen. → Splijtzuil inventen of met een milieuvriendelijk sproeiolie inolien Probleem kan Niet worden opgelost, gelieve contact op te nemen met de fabrikant of door hem genoemde firma
Splijtkolom schuift Niet maar binnen	→ Hydraulische pomp defect	→ Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemde firma.
Motor draait wel, maar de splijtkolom worden Niet ingeschoven	→ Onjuiste draairichting van de motor	→ Draairichting van de motor controleren Draaisroom: Draairichting van de motor omzetten
Motor loopt Niet aan	→ Netspanning ontbreekt → 2-fase beweging bij draaiastroommotor → Aansluitkabel defect → Elektromotor defect	→ Zekering controleren → Zekering en toevoerleiding door een elektricien latent controleren → Aansluitkabel verrangen c.q. door een elektricien latent controleren → Om het probleem op te losesn neemt u contact op met de fabrikant of een door hem genoemde firma

Garantievoorwaarden

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Purtati ochelari si ccasti de protectie.
