GEBRUIKSAANWIJZING ASP 8-1050 ATIKA

Bedieningshandleiding - Veiligheidsinstructies

Reserveonderdelen

Luparka do trewna

Instrukcja obstugi

Controleer na het uitpakken de inhoud van de ver-pakking op:
Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

A voorgemonteerde apparatusatunit

C Tafel

D bedienings-handleiding

Zakres dostawy

Kør spaltekniven helt ned voor haver transport.

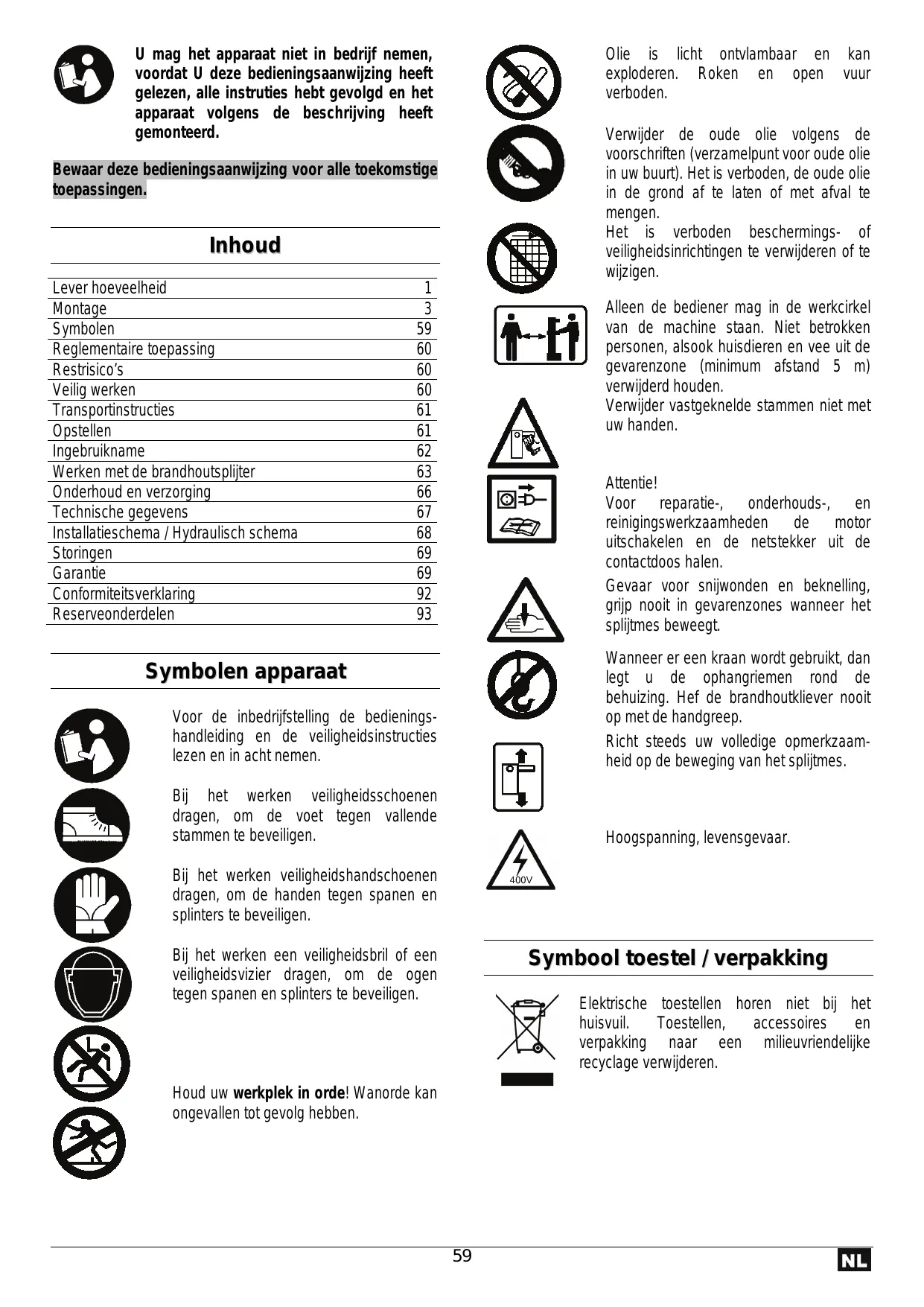

U mag het apparaat Niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepasseningen.

Inhoud

Lever hoeveelheid	1
Montage	3
Symbolen	59
Reglementaire toepassing	60
Restrisico's	60
Veilig werken	60
Transportinstructies	61
Opstellen	61
Ingebruikname	62
Werken met de brandhoutsplijter	63
Onderhoud en verzorging	66
Technische gegevens	67

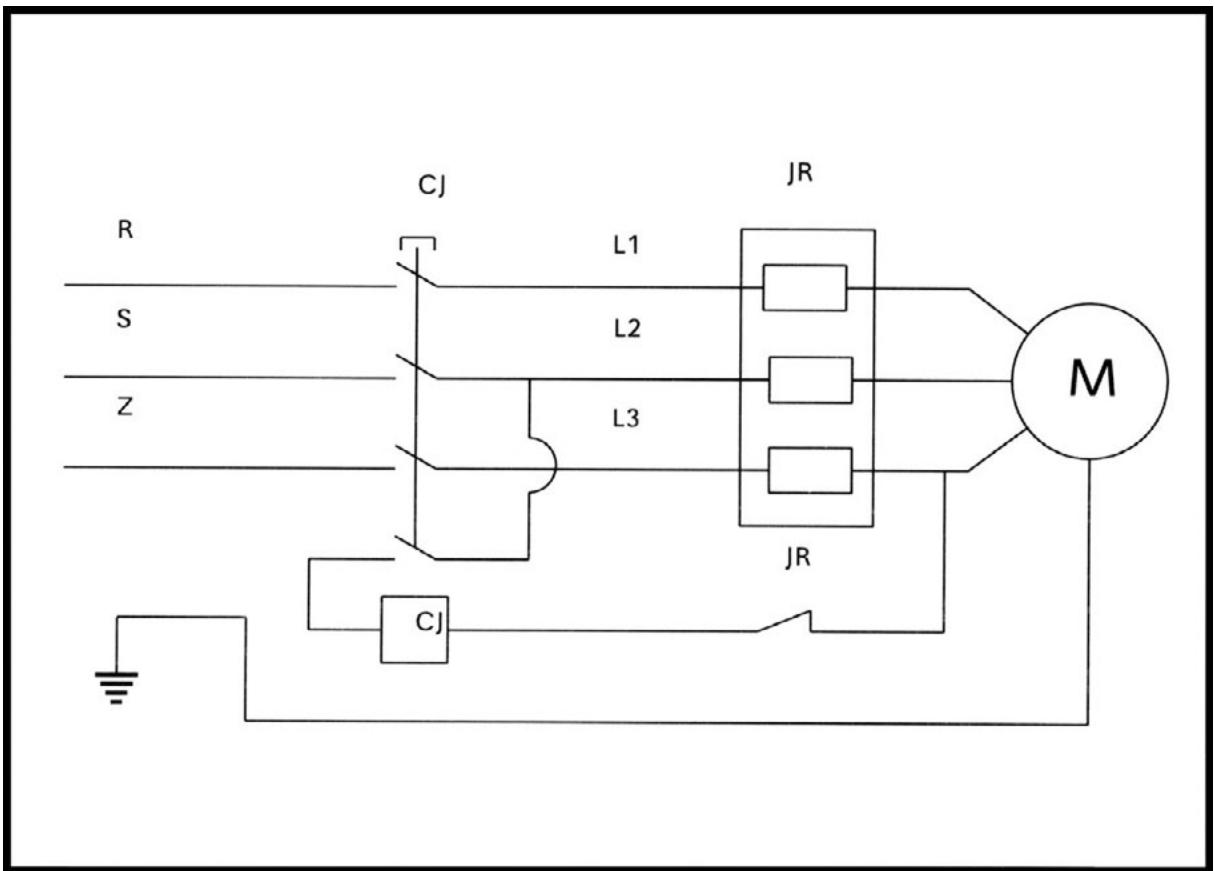

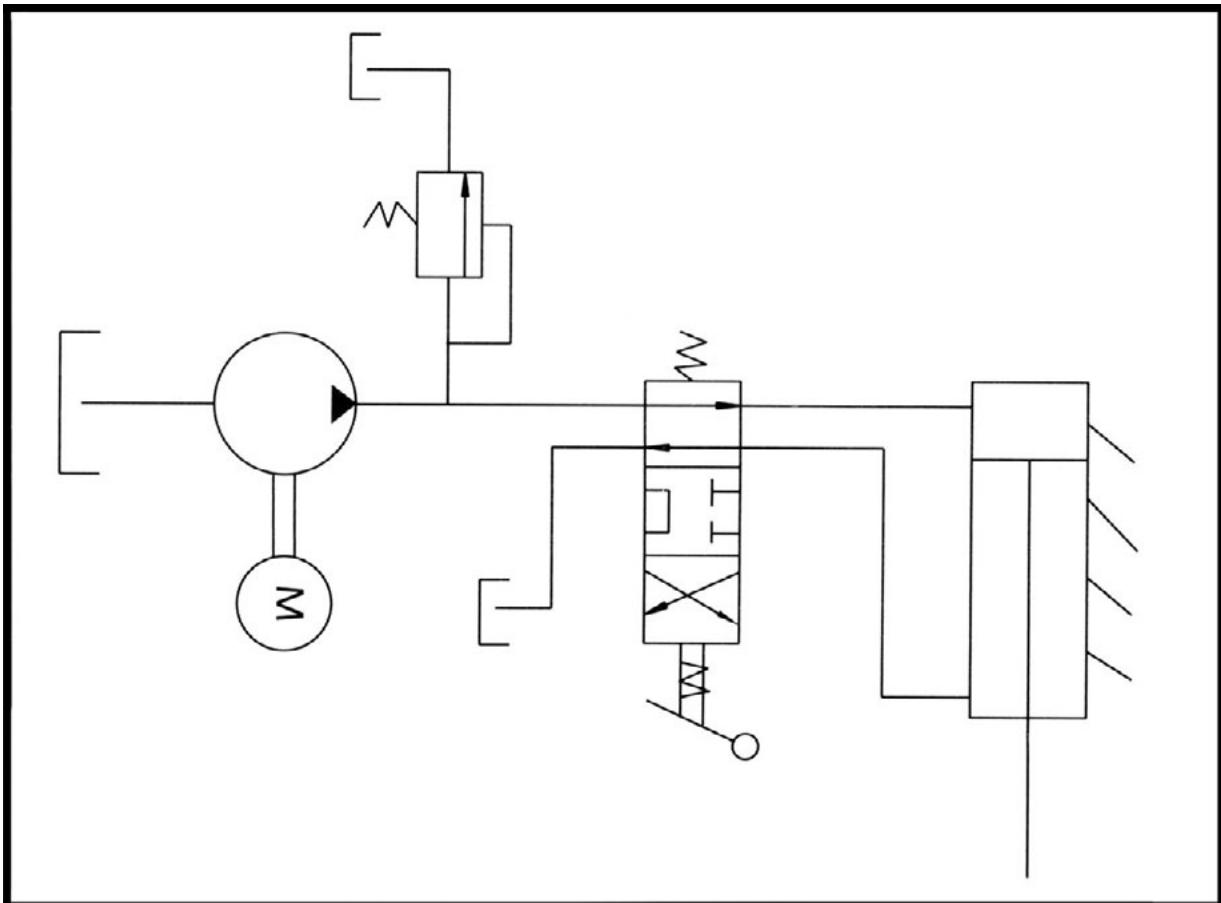

Installationschema / Hydraulic schema	68
Storingen	69
Garantie	69
Conformiteitsverklaring	92
Reserveonderdelen	93

Symbolen apparatus

Voor de inbedrijfstelling de bedieningshandleiding en de veiligheidsinstrictions lezen en in acht nemen.

Bij het werkken verilgheidsschoenen dragen, om de voet gegen vallende stammen te beveiligigen.

Bij het werken veiligheidshandschoenen dragen, om de handen gegen spanen en splinters te beveiligigen.

Bij het werkken een veiligheidsbril of een veiligheidsvizier dragen, om de ogen gegen spanen en splinters te beveiligen.

Houd uw werkplek in orde! Wanorde kan ongevallen tot gevolg hebben.

Olie is Licht ontvlambaar en kan exploderen. Roken en open vuur verboden.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te mengen.

Het is verboden beschermings- of veiligheidsinrichtingen te verwijderen of te wijzigen.

Alleen de bediener mag in de werkcirkel van de machine staan. Niet betrokken Personen, alsook huisdieren en vee uit de gezavenzone (minimum aufstand 5 m) verwijderd honden.

Verwijder vastgeknelde stammen nicht met uw handen.

Attentie!

Voor reparatie-, onderhouds-, en reinigingswerkzaamheden de motor uitschakelen en de netstekkeruit de contactdoos halen.

Gevaar voor snijwonden en beknelling, grijp nooit in gevarenzones wanner het splijtmes beweegt.

Wanner er een kraan worden gebrukt, dan legt u de ophangriemen rond de behuizing. Hef de brandhoutkliever nooit op met de handgreep.

Richt steeds uw volledige opmerkzaam-heid op de beweging van het splijtmes.

Hoogspanning, levensgevaar.

Symbool toestel / verpakking

Elektrische toestellen horen nicht bij het huisvuil. Toestellen, accessoires en verpakking maar een milieuvriendelijk recyclage verwijderen.

Symbolen bedieningsaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingenhelen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier worden precies uitgelegd wat u要去en.

Reglementaire toepassing

• De brandhoutsplijter is alleen bruikbaar voor het splijnten van hout.
• Alleen pas gezaagd hout is geschikt voor de brandhoutsplijter.
  Vreemde voorwerpen (spijkers, draad, beton enz.)要去 absolutuiut het te splijten hout worden verwijderd.
• Elk verder leidend gebruik geldt als nicht conform de voorschriften. Voor waaruit resulterende schade is de fabrikant Niet aansprakelijk - het risico waarvoort wordt alleen door de gebruiker gedragen.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op van de constructie voor de toepassing van deze nog een,aantal restrictions.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheits- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetels en beschadigingen.

• Geignorerde of over het hoofd geziene veiligheidsmaatregelen hunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.
• Onoplettendheid, het Niet aanhonden van de veiligheidsvoorschriften en onreglementair gebruik kennen door het bewegende splijtmes tot verwondingen aan hand of vingers leiden.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.

Lees en volg de onderstaande aanwijzingen, de schriften te voorkoming van ongevallen en deeneeiligheidsvoorschriften op, om u zich en en gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

Bewaar deze veriligeidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de brandhoutsplijter").
Zorg voor een stabiele en uitgebalanceerde houding.
- Neem een werkhouding aan, die zich binnen het bereik van de bedieningsgrepen bevindt. Afb. 2 (zie blz. 64)
- Ga nooit op de machine staan.
Wees oplettend. Let er op, wat u doet. Werk verstandig. Gebruik het toestel niet:

• wanneruvermoeid bent.
• onder invloed van drugs, alcohol of medicijnen staat, die uw oordelingsvermogen können beinvloeden.

Draagijdens het werkken

• veiligheidsbril of veiligheidsvizier
• veilgheidshandschoenen
• gehoorsbeschemmers
• veiligheidsschoenen met stalen tippen

Draag geschichte werkkleding:
- geen wijde kleding of sieraden (zijKnownen door beweeglijke delen worden gegrepen)
- De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
- Kinderen enjongeren van minder dan 18 jaren mogende machine Niet bedieren.
- Kinderen dieren uit de buurt van het apparaat te worden geweerd.
- Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt�.
Laat de machine nicht zonder toezicht achefter.
- Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
- Overbelast de machine nicht. U werkkt beter en zeker met de juiste belasting van de machine.
- Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veriligeid in gevaar kan brengen.
- Apparaat resp. onderdelen van het apparaat Niet veranderen.
- Het apparaat mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).
- Machine nicht in de regen latent staan. Niet in de regen met die machine werken.
- Als u de machine Niet gebrukt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden

• Onderhouds- en reinigingswerkzaamheden
  Transport van de machine

• Het verlaten van de machine (ook voor een korteijd).

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontrolled worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd�. Alle delen要去en juist gemonteerd� zijn en goed functioneren om de machine correct te latent werken.
• Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven.
• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Uitvoering van de aansluitleiding volgens de IEC 60245 (H 07 RN-F) norm met een aderdiameter van minimum
  400 3
  5 × 2,5 ~mm^2 bij een kabellenge tot max. 10 ~m . (3P + N + PE)
• Gebruik nooit aansluitleidingen die langer dan 10m zijn. Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen nicht更是, de functie van de machine worden gereduceerd.
• Bij het leggen van de aansluitleiding erop letten dat deze Niet gekneusd of geknikt worden en dat de stekerverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlng kabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verleng-kabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buiten- Werking stellen.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijk voorschriften要去en opgevolgd worden.
Reparations aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren en onderden gebruiken. Bij het gebruik van Niet originele onderden konnen risico's voor de gebruiker ontstaan.

De fabrikant kan nicht aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

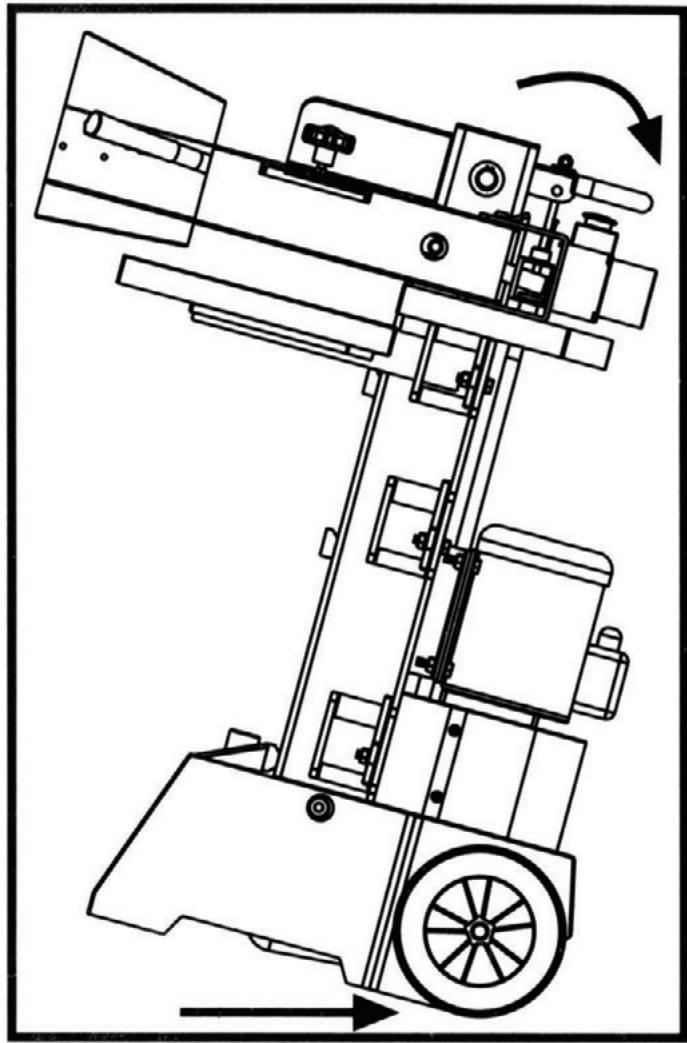

Transportinstructies

! Het splijtmes voor elk transport—helemaal omlaag brengen.

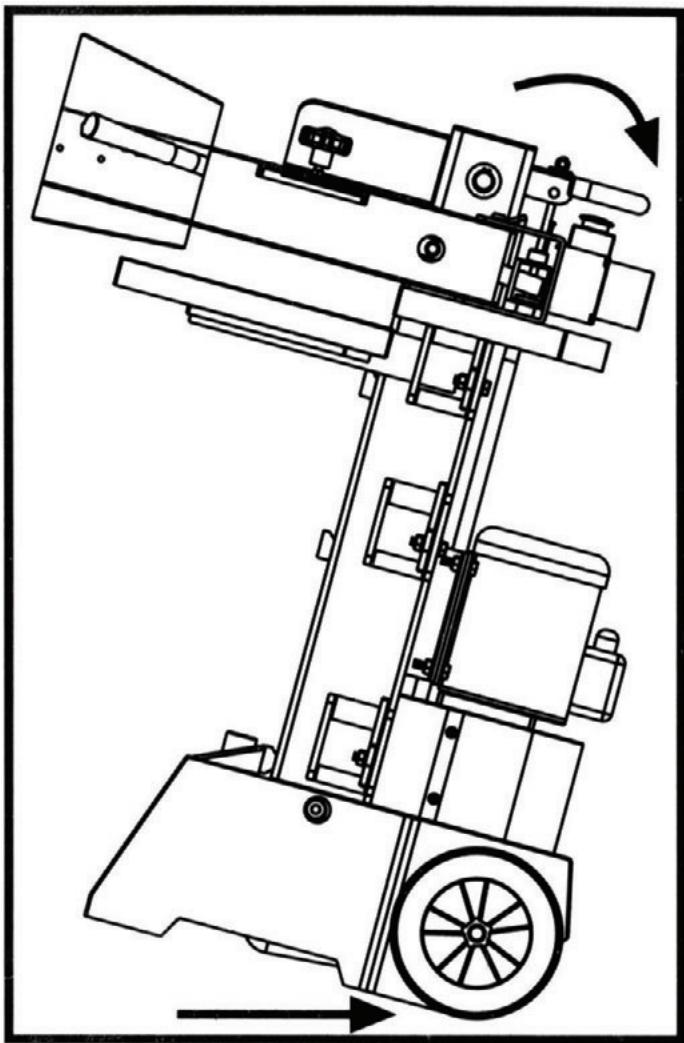

Voor het transport pakt u de beugel aan de splijtkolom met een hand vast en Kantelt de houtsplijter iets maar u toe. In deze stand kan de splijter probleemloos worden getransporteerd.

Opstellen

Blokkeer de wielen met keilen, om een rollenijdens het werkken te vermijden.

Let er op, dat de werkplek de volgende voorwaarden verrult:

slipbestendig
vlak
- geen struikelgevaren
voldoendelichtomstandigheden

Gebruik de machine nicht in de buurt van aardgas, benzinegoten of andere Licht ontvlambare materialen.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.

• Controleer voor ieder gebruik

• Aansluitleidingen op defecteplaatsen (scheuren, sneden o. d.)

• de machine op enventuele beschadigingen
  of alle schroeven goed+zijn vastgedraaid
• het hydraulisch system op lekkages

• het oliepeil

• Ontluchten: Ontlucht de hydraulische installmentie, voor u de brandhoutkliever in gebruik neemt.

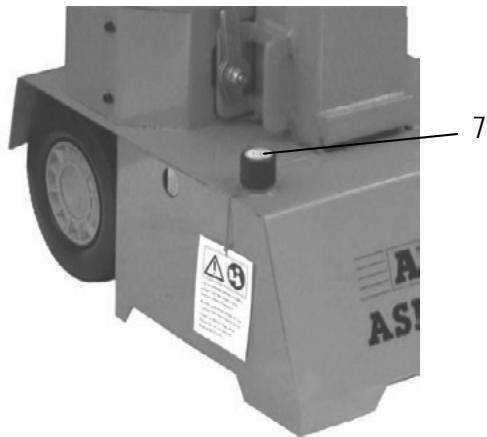

Schroef de kap (7) enkele omwentelingen los, zodat delucht uit de olietank kan ontwijken.
Laat de kapijdens de werkking geopend.
Voor u de brandhoutkliever beweegt, sluit u de kap weer,,ondat anders op dit punt olie uitloopt.

Wanneer de hydraulische installmentie nicht worden ontlucht, beschadigt de ingesloten lucht de dichtingen enveroorzaakt een duurzame beschadiging aan de brandhoutkliever.

Aansluiting op het net

• Vergelijk de netspanning met de spanning die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter
• Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiauluitschakelaar) met 30mA .

Beveiling

400 V 3- → 10 A traag

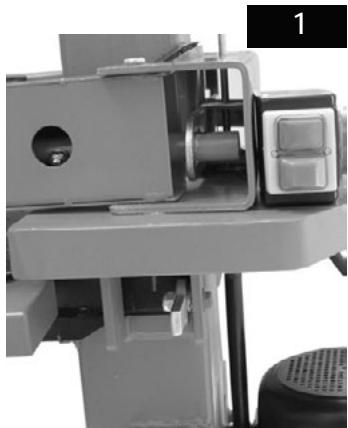

In-/Uitschakelaar

Inschakelen

Druk op de groene knop

Uitschakelen

Druk op de rode knop

Gebruik geen toestel waar bij de schakelaar Niet kan worden in- en uitgeschakeld. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

! Controller voor elk gebruik de functie van de uitschakelinrichting (door in- en uitschakelen).

Beveiling gegen opniewaanlopen bij hetuitvallen van de stroom (nulspanningsinitiator)

Bij spanningsuitval schakelt het apparaat automatisch uit. Druk op de groene knop om het apparaat wee in te schakelen.

Brandhoutsplijter met 400 V 3~

Let op de draairichting van de motor (zie pijl op de motor),want door een onjuiste draairichting beschadigt de oliepomp.

Controle van de draairichting:

Motor inschakelen; het splijtmes (2) beweegt automatisch waar de bovenste positie.
Wonneer het bovenste mes zich reeds in de bovenste positie bevindt: dan grijp de beiden bedieningsgrepen (8) en druk deze maar beneden, het splijtmes beweegt maar beneden.
Indien het splijtmes nicht beweegt, nadat de motor aanloopt, dan schakelt u de motor uit en wijzigt u de draairichting.

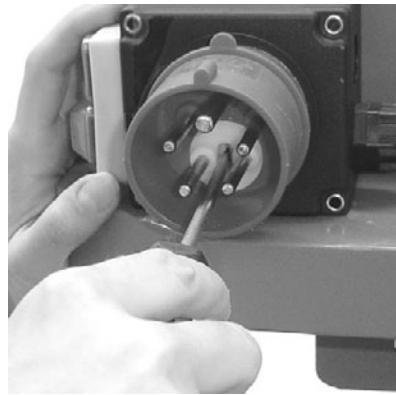

U kunt de draairichting veranderen door een schroevendraier in de waarvoort bestemde gleuf in de stekkerkraag te steken en met lichte druk door een links-of rechtsdraaiende beweging de juiste draai-richting in te stellen.

Hydraulisch system

• Gebruik de machine nooit, wonneer een gevaar door hydraulische vloeistof besteht.
  Zorg ervoor dat de machine en de werkplek zuiver zijn en er geen olievlekken aanwezig়.

Gevaar voor uitglieden en brand!

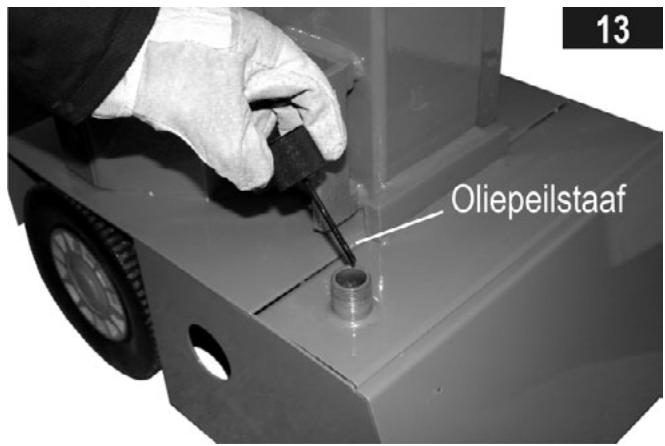

• Controller regelmatig, of voldoende hydraulische olie in het reservoir is (zie onderhoud en verzorging)

Inhoud: 6,0 liter

Werken met de brandhoutsplijter

aanvullende VEILIGHEIDSINSTRUCTIES

• De houtsplijter mag slechts door een enkele personen worden bediend.
• Alleen Personen van meer dan 18 jaren, die de bedieningshandleiding hebben gelezen en begrepen mogen de machine bedieren.
• Draag uw beschermuiitrustingen (veiligheidsbril/-vizier, handschoenen, veiligheidsschoenen), om u gegen möglichke letsels te beschermen.
• Splijt nooit stammen, die nagels, draad of andere voorwerpen bevatten.
• Reeds gespelen hout en houtspaanders veroorzaken een gevaarlijk werkterrein. Er bestaat gevaar voor struikelen,uitglieden of vallen. Houd uw werkplek steeds opgeruimd.
  Leg bij ingeschakelde machine nooit uw handen op bewegende delen van de machine. Bewaar een veiligheidsafstand van de houtstam, de schuif en de splitwig, om uw handen gegen letsels te beschermen.
• Splijt alleen hout, dat aan de max. te verwerken lenghte van 1040 mm voldoet.

Controller voar het splijten, of de splijtzuil voldoende is gesvet, opdat deze zonder problemen kan in- en uitschuiven.

Wat kan ik splijten?

Maten van de te splijten stammen

Lengte van het hout: max. 1040 mm

Diameter van het hout: min. 120 - max. 320 mm

De diameter van het hout is een aanbevolen richtwaarde, omdat:

• dun hout kan moeilijk te splijten zijn, wonneer het knoestgaten bevat of de verzels te sterk�.
• dit hout met meer dan 0320mm kan worden gespleten, wonneer de verzels glad en los+zijn.

Splijt geen groene stammen. Droge, opgeslagen stammen können veel better worden gespleten en veroorzaken nicht zo vaak een vast vreten dan groen (nat) hout.

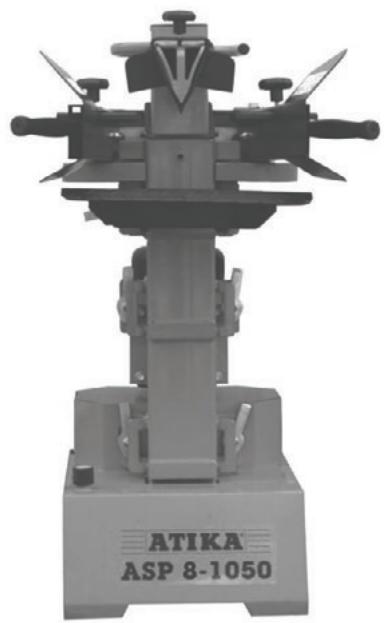

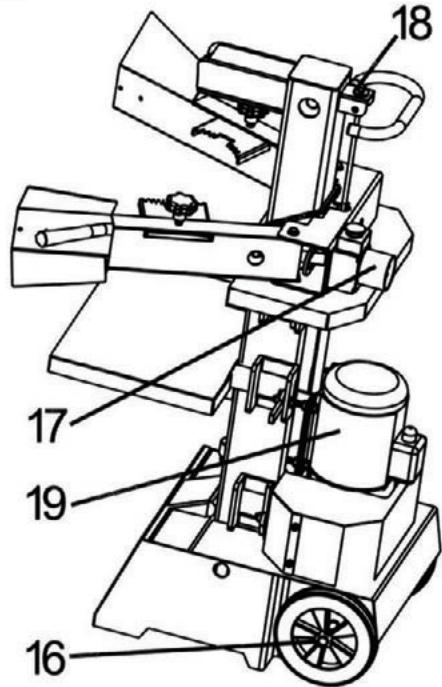

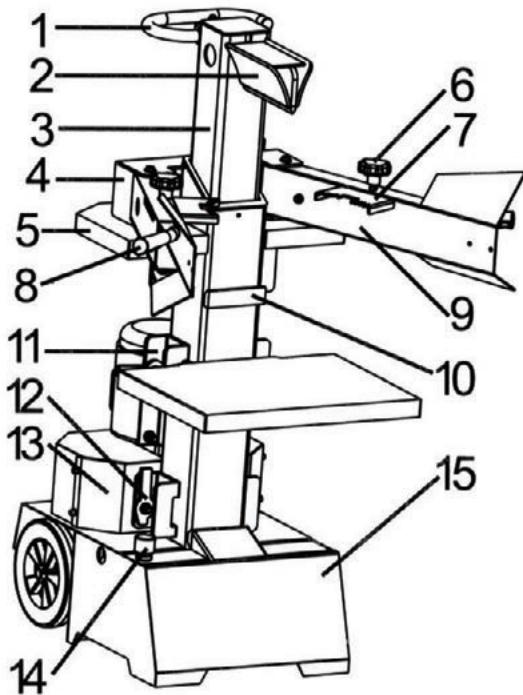

1	Handgreep
2	Splijtmes
3	Splijtzuil
4	Dwarse verbinding
5	Houder voor dwarse verbinding
6	Instelschroef voor spanklawu
7	Verstelbare spanklawu
8	Bedieningsarm
9	Greepbeveiliging
10	Houder voor tafel (vooraan)
11	Houder voor tafel (zijdelings)

12	Vergrendelingshaak
13	Onderste afdekking
14	Ontluchtingskap
15	Basisframe
16	Wielen
17	Schakelaar en stekker
18	Slagregelstang
19	Motor

Bediening

Tweehandige werkinq

Bedien de houtsplijter nooit met twee Personen.
Blokker in geen geval de bedieningsgreep (span-klauwen).

1. Druk op de groene knop. Wacht een paar seconden, zodate de motor+zijn eindtoerental bereikt en de druk in de hydraulische pomp worden opgebouwd - afb. 1.

① Let bij brandhoutsplijters met een draaiastroommotor (400 V 3-) op de draairichting, want door het gebruik met een onjuiste draairichting raakt de oliepomp beschadigd.
① De houtsplijter bij temperaturen onder +5^ ten minste 15 min. stationair latent draaien, zodate de olie kan opwarmen.

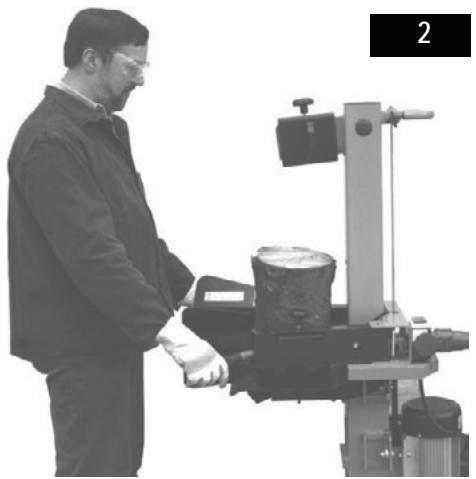

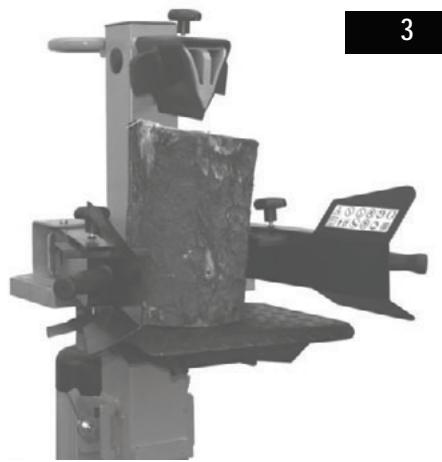

1. Plaats de stam op de tafel van de splijter. Afb.2

Bewerk het te splijten materiaaluitsluitend in de verzelrichting.
3. Zet de stam met de spanklawen vast.
4. Druk beiden bedieningshendels gegliktijdig maar onder - afb. 2.

Het splijtmes gaat omlaag en de stam wordt gespleten.

1. Laat也成为 bedieningsgrepen los, het splijtmes keert weer terug in zijnuitgangspositie

Laat u slechts eén van de bedieningsgrepen los, dan blijft het splijtmes staan.

Bijzondere instructies voor het splijten:

Voorbereidingen:

Bereid het te splijten hout voor op de maximum te verwerken afmetingen en let er op, dat het houtrecht is gezaagd.

Legen het hout zodanig maar aan de houtsplijter, dat er geen gevaar voor u bestaat (struikelgevaar).

Slaghoogteverstelling

Bij stukken hout die kleiner zich dan ca. 500 mm en groter eantallen kunt u het vermogen opvoeren door het

teruglooptraject

van het splijtmeste verkorten.

1. Zet de stam

op de

splijttafel en

breng het

splijtmesca.2

cm dichter bij

de stam door

het maar

beneden

drukken van

de beide

bedieningsgrepen. Afb.3

1. Laat één bedienings-greep los, zodat het splijtmes in die positie blijft staan. Afb.4
2. Het apparatusa uitschakelen en de stekkeruit het stopcontact trekken.
3. Laat de tweede bedieningsgree

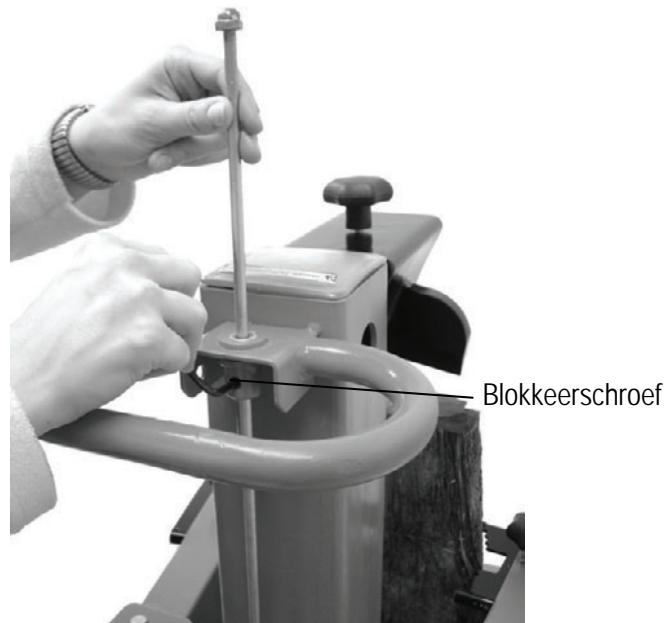

4. Schroef de blokkeer-schroef los met een inbussleutel. Geleid de slagregelstang (18) maar boven, tot de slagregelstang door de veer worden gestopt. Schroef de blokkeerschroef waar vast. Afb. 5

5

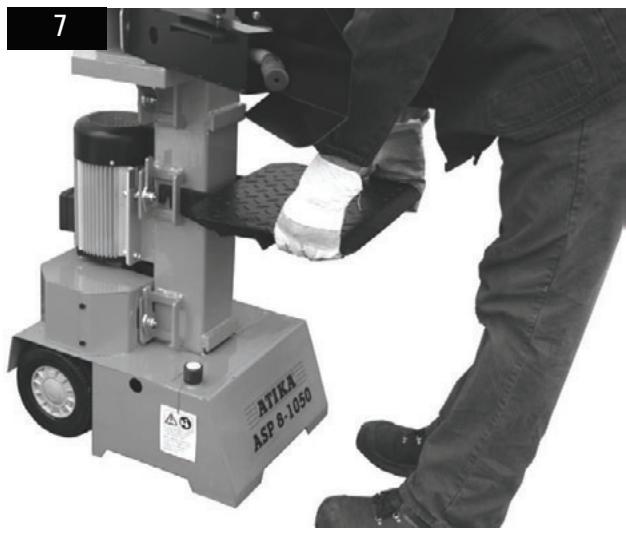

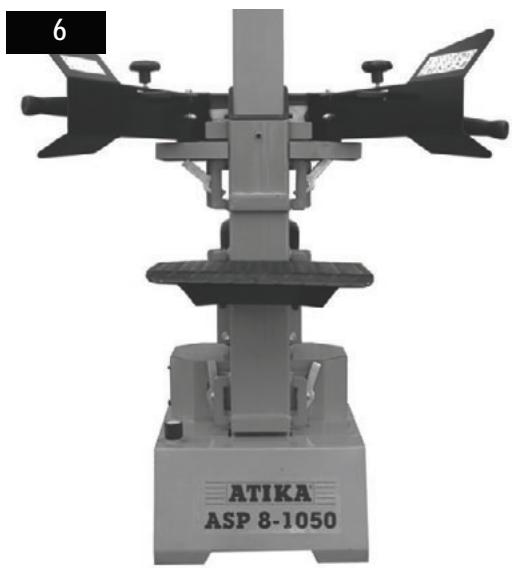

Tafelhoogte instellen

Bovenste positie van het tafelblad voor stammen tot 500 mm middelste positie van de tafel voor stammen tot 780 mm Onderste positie van het tafelblad voor stammen tot 1.040 mm

middelste positie

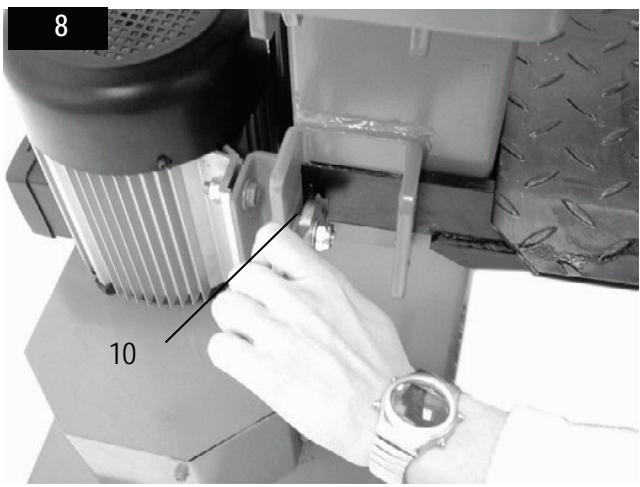

1. Maak de vergrendelingshaken los. (10)
2. Trek het tafelblad maar buiten.
3. Plaats de tafel in een positie van ongeveer de stamlenge en beveilig deze met de vergrendelingshaken.

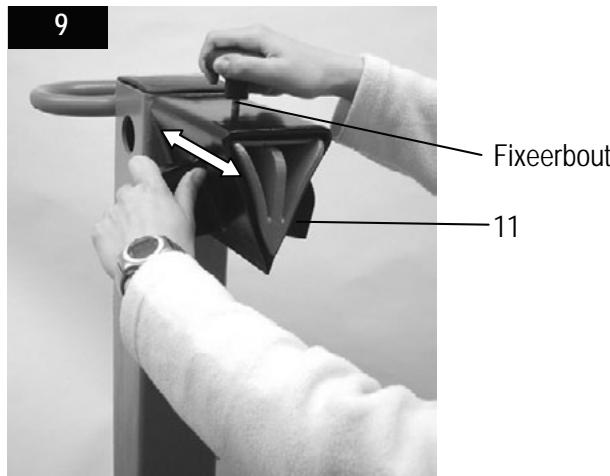

- Splijtkruis afstellen

1. Fixerbout losdraaien.
2. Het splijtmes (11) in de vereiste positie schuiven.
3. Fixerboutweervastdraien.

Korthout splijten:

1. Bovenste positie van het tafelblad
2. Plaats de stam op de tafel van de splijter. Afb. 2

Bewerk het te splijten materiaal uitsluitend in de verzelrichting.

1. Zet de stam met de spanklawuen vast.

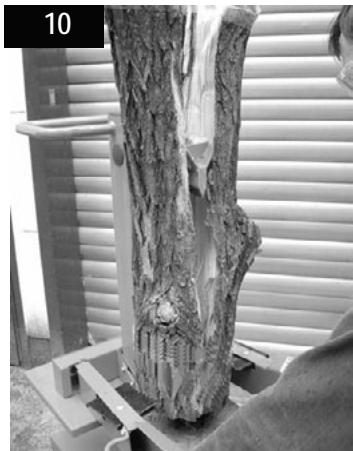

- Langhout splijten:

1. Onderste positie van het tafelblad
2. Verwijder het splijtkruis.
3. Plaats de stam op de tafel van de splijter.

Mogelijk storing bij het splijten van langhout: Het te splijten materiaal wordt Niet volledig gespleten, klemt vast aan het splijtemes en worden bij de terugloop mee omhoog getrokken. De stam kan nicht meer handmatig worden losgemaakt.

In dit geval handelt u als volgt:

1. Schakel het toesteluit.
2. Bevestig de tafel in de bovenste positie.
3. Schakel het toestel in en ga verder met het splijtproces.

Splijt nooit twee stammen in een werkcyclus.
Nooit houtijdens het werkproces bijleggen of cervangen.

① Nooit door het in stand houden van de druk gedurende meerdere seconden een splijten van een stam proberen te dwingen. Dit kan leiden tot beschadigingen aan de machine. Plaats de stam nogmaals op de tafel en herhaal de splijtprocedure of leg de stam weg.

Hoe worden een vastgeklemde stam losgemaakt?

Het risico bestaat dat knoestig materiaal bij het splijten vastklemt.

1. Het apparaat uitschakelen en de stekker uit het stopcontact trekken.
2. De vastgeklemde stam voorzichtig heen en weeber bewe- gen, zatat hij los kan komen.

In geen geval met een hamer op de vastgeklemde stam slaan.
Een vastgeklemde stam ook nicht loszagen.
Vraag geen tweede persoon om hulp.

Einde van het werk:

Zet het splijtmes in de onderste positie (ingeschoven toestand).
Laat een bedieningsgrep los.

Schakel het apparaat uit en trek de stekker uit het stopcontact.
Onderhouds- en verzorgingsinstrumenties in acht nemen.

Onderhoud en verzorging

Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen.

Draag veiligheidshandschoenen om letsels aan de handen te vermijden.

Neem het onderstaande in alot om de functionaliteit van de brandhoutsplijter te behouden:

• Reinig de machine grondig na het beeindigen van het werk.
• Verwijder harsresten.
• Vet de splijtzuil regelmatig in of olie deze met een millieuvriendelijk sproei-olie in.
• Oliepeil controlleren c.q. olie wisselen.
• Controller de hydraulische slangen en slangverbindingen regelmatig op lekkage en een correcte bevestiging.

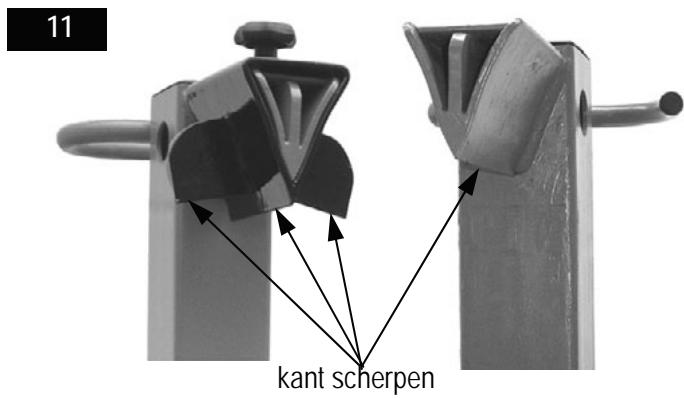

Splijtmes slijpen

Deze brandhoutkliever is uitgerust met een versterkt splijtmes, waarvan het blad bijzonder werk behandeld. Het splijtmes na een langere gebruiksduur, bij een verminderde splijtcapaciteit of bij lichte verrorming van het lemmet afslijpen of met een fijn vijl weeer scherp make (bramen verwijderen). Afb. 11

Hoe controllerik het oliepeil?

De hydraulische installment is een gesloten systeem met olietank, oliepomp en besturingsventiel. Controller regelmatig

het smeerolieniveau. Lage smeerolieniveauaus können de oliepomp beschadigen. Het smeerolieniveau ligt ca. 1 ~ 2 centimeter lager dan het oppervlak van de olietank.

De splijtkolom moet in ingeschoven toestand staan. Afb. 12

12

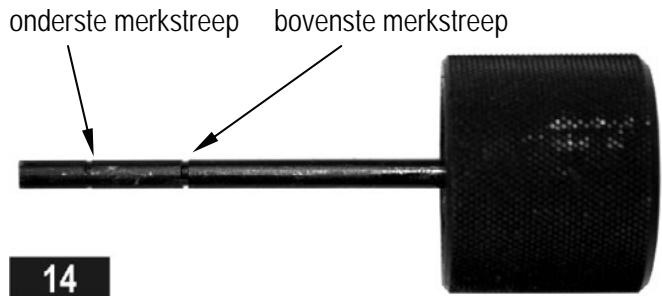

1. Trek de oliepeilstaaf eruit.
2. Reinig de oliepeilstaaf en de oliedichting.
3. Steek de peilstaaf weeer tot aan de aanslag in de opening.
4. Trek de oliepeilstaaf er weeer UIT.

Wonneer het oliepeil tussen beiden merkestrepen ligt is er voldoende olie in het reservoir.
Wanner het oliepeil onder de onderste merkestreep ligt, dient met behulp van een zuivere trechter olie te worden bijgevuld.

1. Controller de olie-dichting. Deze dient bij beschadigingen te worden verrangen.
2. Steek de peilstaaf wee in de opening.

Eerste oliewisseling na 50 bedrijfsuren, daarna alle 500 bedrijfsuren.

Olie wisselen:

1. De splijtkolom moet in ingeschoven toestand staan. Afb. 12
2. Verwijder de bekleding.

15

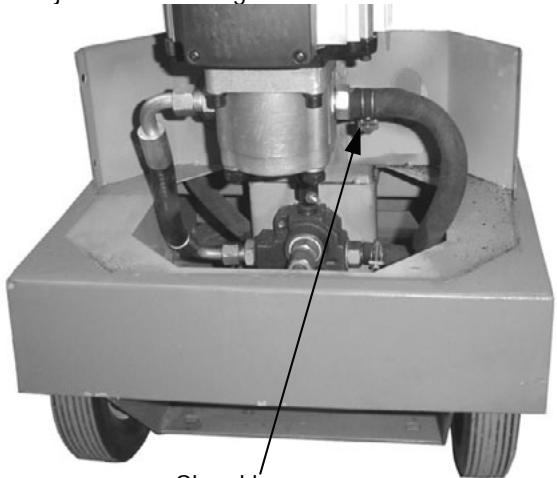

Slangklem

1. Plaats eenrecipient, die minimum 6 liter olie kan opnemen onder de houtsplijter.
2. Schroef de ontluchtingskap los.

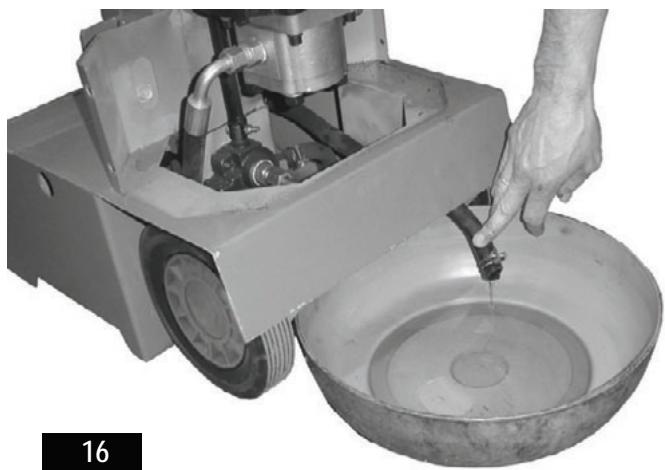

3. Schroef de slangklem aan de oliesslang los, zodat de olie kan uityloeien.

1. Sluit de olieslang waar aan.
2. Vul de neue hydraulische olie (6,0 liter) met behulp van een zuivere trechter in de machine.
3. Schroef de ontluchtingskap weeop.
4. Bevestig de bekleding.

Verwijder de oude olie volgens de voorschriften (verzamelpunt voor oude olie in uw buurt). Het is verboden, de oude olie in de grond af te latent of met afval te mengen.

Hydraulische olie

Voor de hydraulische cilinder bevelen wij de volgende hydraulische oliesoorten aan:

Aral Vitam GF 22
BP Energol HLP-HM 22
Mobil DTE 11
Shell Tellus 22
ofgelijkwaardigeolie

Gebruik geen andere oliesoorten. Het gebruik van andere oliesoorten beinvloedt de functie van de hydraulische cilinder.

Technische gegevens

Model	ASP 8-1050
Splijtkracht	80 kN (8 t) ± 10 %
Lengte van het hout	1025 mm
Diabetes van het hout	min. 120 – max. 320 mm
Splijtlengte	480 mm
Voorloopsnelheid	ca. 0,06 m/sek.
Terugloopsnelheid	ca. 0,05 m/sek.
Hydraulische olie (max.)	6,0 Liter
Hydraulische druk	21 MPa (210 bar)
Vermogen van de elektromotor (opnamevermogen)	P1 = 3700 W S6 - 40%
Aansluiting	Draaistroom 400 V 3~ 50 Hz, 10 A träge
Afmetingen	lengthe 930 x bredte 830 x hoogte 1470 mm
Gewicht	ca. 125 kg

Hydraulisch schema

Mogelijkke storingen

Probleem	Mogelijk oorzaak	Oplossing
Stam worden nicht gespleten (te weinig splijtvermögen)	→ Stam is Niet correct gepositioneerd → Stam overschrijdt de toegelaten afmetingen of het hout is te hard voor het vermogen van de machine → Splijtmes splijt Niet → Hydraulische druk te laag → Activeringsstang verbogen (hydraulische stoter worden Niet—helemaal ingedrukt) → Verkeerde aansluitleiding (langer dan 10 m of te keine aderdiameter	→ Positioneer de stam opnieuw → Stam op de toegelaten afmetingen zagen → Splijtmes slijpen, op bramen en kerven controleren → Oliepeil controleren; indienoodzakelijk olie bijvullen.Probleem kan Niet worden opgelost,gelieve contact op te nemen met defabrikant of een door hem genoemde firma.→ Stang door fabrikant of door hem geauthoriseerde firma lately afstellen → Correcte aansluitleiding gebruiken
Brandhoutsplijter werkt nicht hoewel de motor loopt	→ Ventiel opent Niet als gevolg van losse verbindingen. → De activeringsshendels of de delen waarvanশn verbogen.	→ Controller dit en schroef de delen vast. → Verbogen delen door de producent of een door hem benoemde firma lately repareren.
Motor loopt aan, maar de splijtzoil worden Niet ingeschoven.	→ Verkeerde draairichting van de motor.	→ Draairichting van de motor controleren en omschaken (zie p. 62).
Motor loopt Niet aan	→ Netspanning ontbreekt → 2-fase beweging bij draaiastroommotor → Aansluitkabel defect → Elektromotor defect → Schakelaar defect (DS) → Schakelaar of condensator defect	→ Zekering controleren → Zekering en toevoerleiding door een elektricien lately controleren → Aansluitkabel verrangen c.q. door een elektricien lately controleren → Om het probleem op te losesen neemt ucontact op met de fabrikant of een door hem genoemde firma

Garantievoorwaarden

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

NL verklaren, iutsluitende verantwoordelijkheid, dat het produit Brandhoutsplijter ASP 8-1050

haarop.Deze verklaring betrekking heeft, voldoet aan de desbeteffende veiligheids- en gezonheidseisen van de richtlijn 98/37/EG, alsmede aan de eisen van de andere desbeteffende richlijnen:
