NÁVOD K OBSLUZE ASP 8-1050 ATIKA

Stipac palivolého dreva

Návod k použití - BezpečnostníPokyny - Náhradní díly

Trækløvnings

Návod na obsluhu - Bezpečnostné pokyny

Náhradné dilece

Seite 5

Page 16

Page 27

Str 38

Side 49

Blz. 60

Stronie 71

Sidan 81

Strana 79

ASP

8-1050

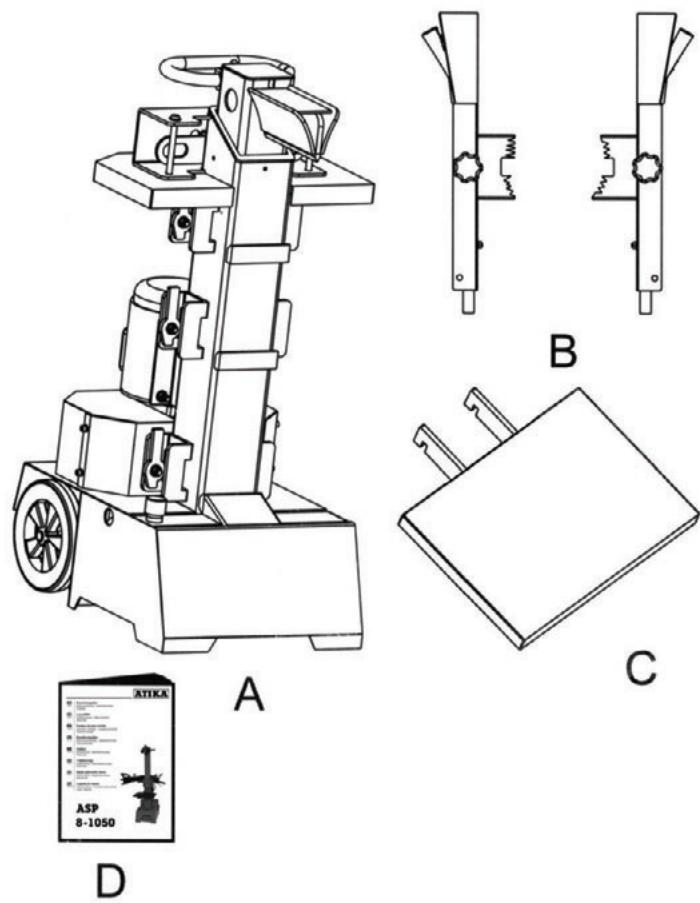

Lieferumfang

Po rozbaleni dodávky z kartonu prekontrolujte:

uplnost dodavky
event. skody zpusobene transporte

Jestlize zjistite zavady, sdelte tyto neprodlenesvemu prodejci nebo primo vyrobci. Pozdelsi reklamace nebudou uznany.

A prédumontována

Cstul

Návod uschovejte pro prípadné další použití.

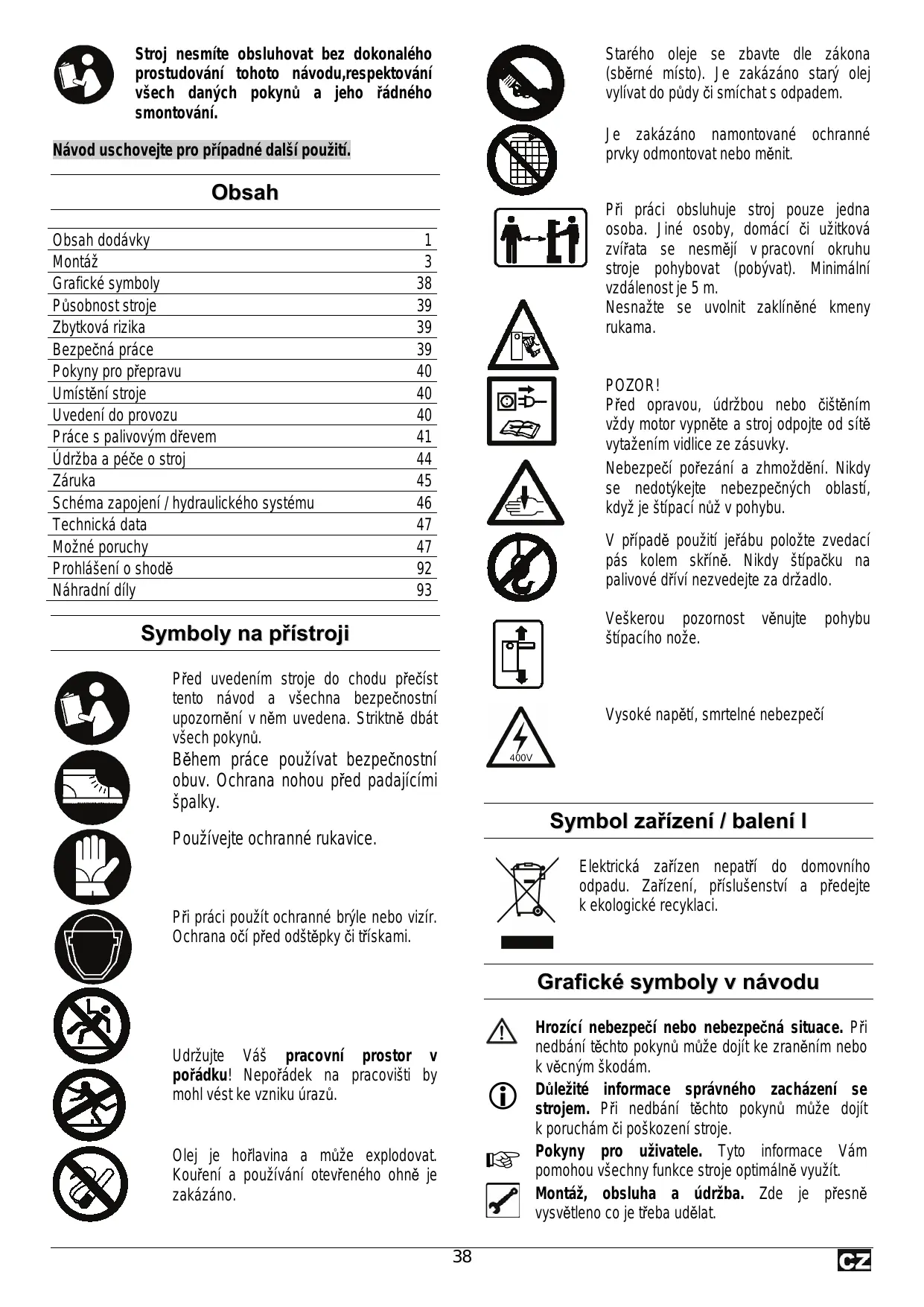

Obsah

Obsah dodávky	1
Montáž	3
Grafické symboly	38
Púsobnost stroje	39
Zbytková rizika	39
Bezpečná práce	39
Pokyny pro prepravu	40
Umístěné stroje	40
Uvedení do provozu	40
Práce s palivovým dřevem	41
Ádržba a pěće o stroj	44
Záruka	45

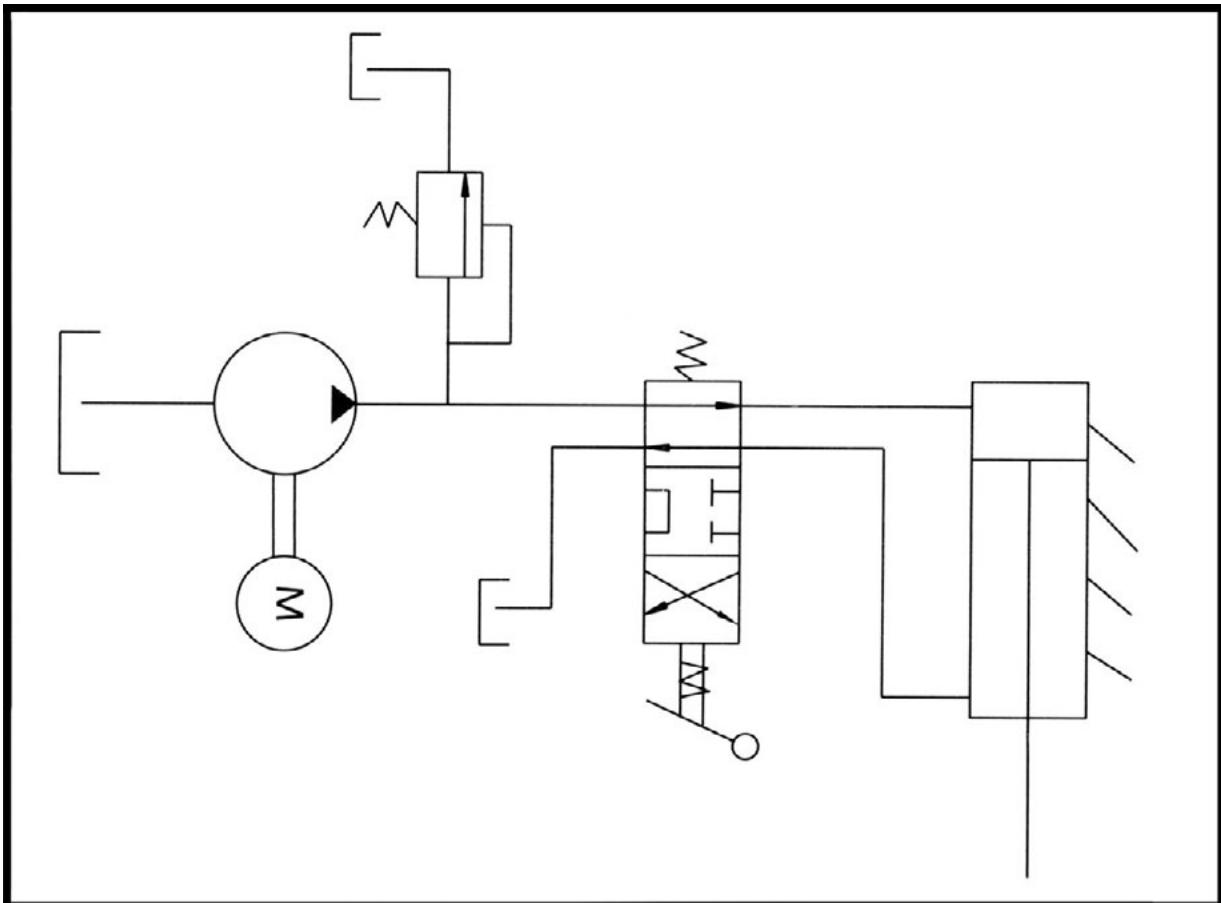

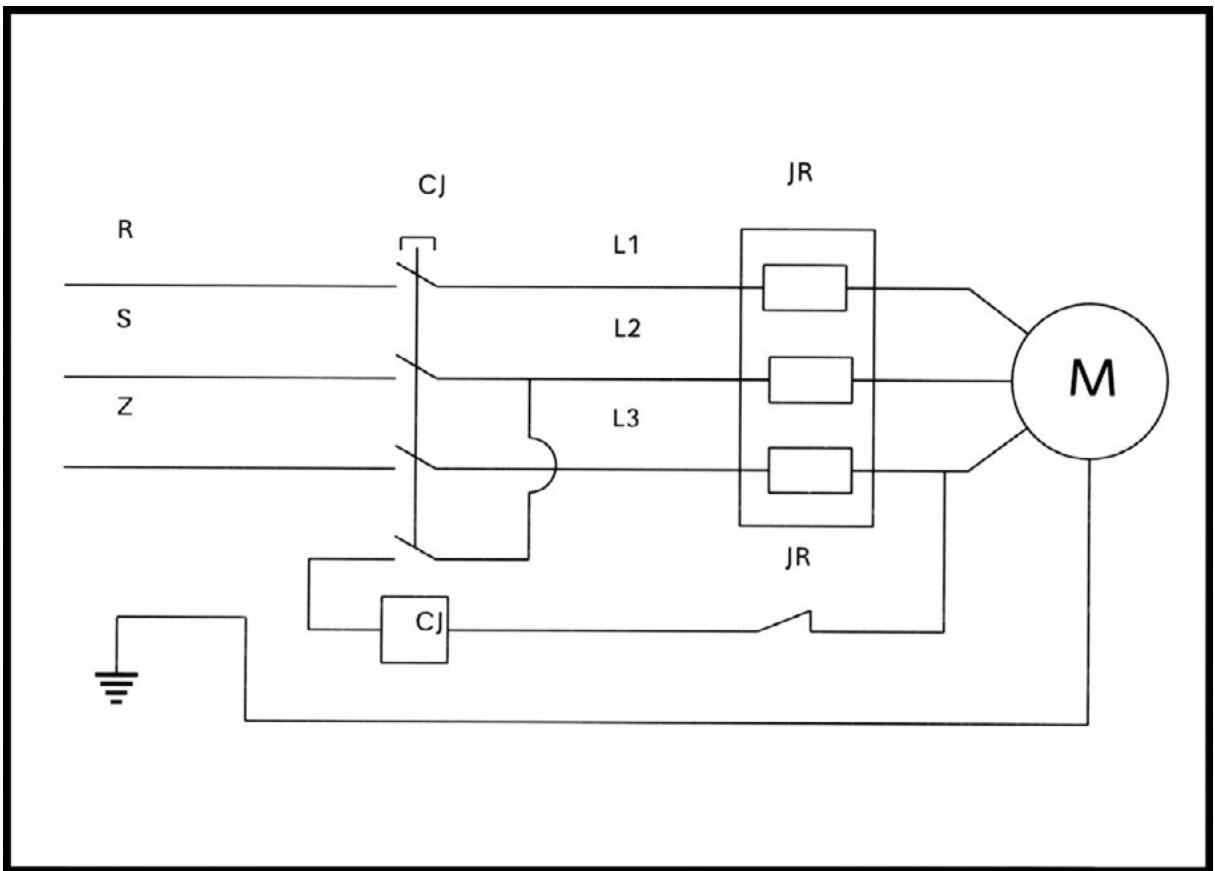

Scheme zapojeni / hydraulického systému	46
Technická data	47
Možné poruchy	47
Prohlášeni o shodě	92
Náhradní díly	93

Symboly na pristroji

Před uvedením stroje do chodu prěčíst tento námod a všechna bezpečnostní upozorněné v něm uvedena. Strikné dbát všechPokynú.

Během práce používat bezpečnostní obuv. Ochrana nohou prěd padajícími spalky.

Používejte ochranné rukavice.

Pri praci pouzit ochranné bryle nebo vizir. Ochrana oci pred odstepky ci tfriskami.

Udržujte Váš pracovní prostor v pořák! Nepořádek na pracoviští by mohl věst ke vzniku urazů.

Olej je hořlavina a může explodovat. Kouřeni a používani otevřeného ohné je zakázANO.

Starého oleje se zbavte dle zákona (sberné mistro). Je zakázano starý olej vylívat do púdy ā smíchat s odpadem.

Je zakázano namontované ochranné privky odmontovat nebo měnit.

Pri praci obsluhje stroj pouze jegna osoba. Jiné osoby, domáci Či užitková zviřata se nesměji v pracovní okruhu stroje pohybovat (pobývat). Minimálnívzdálenost je 5 m.

Nesnăzte se uvolnit zaklinéné kmeny rukama.

POZOR!

Před opravou, udržbou nebo Čistěním vždy motor vypněte a stroj odpojte od sítě vytažením vidlice ze zásuvky.

Nebezpeči pořezáná a zhmožděné. Nikdy se nedotykejte nebezpečných oblastí, když je štipací núž v pohybu.

V pripadé použití jerábu položte zvedací páš kolem skrǐne. Nikdy štipacku na palivové dřívi nezvedejte za držadlo.

Veskerou pozornost venujte pohybu stipacibo noze.

Vysoke napétí, smrtné nebezpečí

Symbol zařízení / balení l

Elektrická zařizen nepatrì do domovního odpadu. Zařizení, príslušenství a predejte k ekologické recyklaci.

Grafické symboly v námodu

Hrozínebezpeci nebo nebezpecná situace. Pri nedbání těchtoPokynu muže dojit ke zraněním nebo k věcným skodám.

Dulezite informace spravneho zachazenie strojem. Pri nedbani tchtoPokynu muze dojit k porucham ci poskozeni stroje.

Pokyny pro uživatele. Tyto informace Vám pomohou všechny funkce stroje optimálné vyuzít.

Montáž, obsluha a udžba. Zde je prěsně vysvětleno co je třeba udělat.

Pusobnost stroje

• Stípac palivového dřeva je určen vyhradné a pouze pro tulo Činnost.
• Stípačem lze štepit pouze spalky, které jsou rovné (kolmo) nařezány.
• Cizi tělesa (hřeblý, drát, beton atd.) je nutné ze štipaného dřeva bezpodmině odstranit.
• Kazde jiné dalsí užití stroje je kvalifikovano jako nespadající do okruhu púsobnosti a pri event. skodách se vyrobce vzdáva veškeré opovědnosti. Veskerá rizika nese obsluha stroje.

Zbytková rizika

I prs spravné užití stroje a pri dodrženi vsech predepsánych bezpečnostnichPokynu je nutno vzhledem ke konstrukci stroje a zpúsobu jeho užití, počitat s jistymi tzv.zbytkovymi rizíky.

Tato zbytková rizika lze minimalizovat pouze jestlize bezpečnostní tokyny, námod k obsluze a okruh púsobnosti stroje dokonale prostudujete a respektujete.

Pri vlastni praci ohleduplnost a opatnost zmensuji rizika zraneni nebo jinych skod.

• Ignorováni nebo Jen prěhlédnutí bezpečnostních poků a opatřeni mohou mít za následek zraněné obsluhy Či jinych osob nebo majetkovych skod.
• Pri nepozornosti, nedodrženi bezpečnostnich prédpisů a pri neodborném použití mužě stipací nuž v pohybu zpúsobit poraněné na ruce nebo na prstech.
• Ohrození el. proudem, pri použití nevhodnych kabelú nebo nevhodného pripojení k el. siti.
  Dotykani se el. Časti pod proudem pri odkrytych el. prvkú stroje.

Dále se mohou objevt jistá skrytá rizika i prěs veskerá zde uvedená upozorněni.

Bezpećná práce

! Pred uvedenim do provozu ctete a dbeje vsech pounu zde uvedenych jakoz i ve Vasi zemi platnych prdepisu pro provoz podobnych strojujen tak chranite sebe a ostatni pred moznymi zranenimi.

Veskeré bezpečnostníPokyny prědejte všem osobám, které se strojem pracují.

Návod spolu s bezpečnostnímiPokyny uschovejte.

• Pred uvedeni do provozu se rădné se strojemseznamte prostřednictvim námodu.

• Neužívejte stroj k jiným učelám než je zde popsánó.
  Užívejte bezpečné pracovní mistro.
  Zaujměte pracovní postavení, které je v oblasti ovláDACÍCH uchytu. Obr. 2
  Nikdy nestoupejte na stroj.

• Pri práci budte pozorny aoustředěný. Pracujte s rozvahou. Stoj nepoužívejte:

• jste-li unaveny

• jste-li pod vlivem alkoholu, drog Či léčiv, ktera snizuji koncentraci a reakci.

• Pri praci nods ochranné bryle nebo vizir, ochranu uši, pracovni rukavice, pracovni boty s ocelovou špičkou. Pracovni oděv bez volnych Častí a pracujte bez ozdob, která by mohly byt zachyceny pohybliptymi căstmi stroje.

• Obsluhujici je pri praci zodpovedny vuči dalšim osobám.
  Détia mladiství pod 18 let nesměj stroj obsluhovat.
  Nepoustějte déti do pracovního okruhu stroje.
• Nikdy nespoustějte stroj nachází-li se v jeho blízkosti dalási osoba.
• Nenechávejte stroj bez dozoru.
  Udrzujte pracovisté v poradku.Neporadek muze byt pricinou urazu.

• Nepřětežujte stroj. Vysledky práce jsou nejlepsí pracujete-li s udanymi vykonnostními hodnotami.
  Stroj provozujte pouze s radne namontovanymi ochrannymi privky a nemeinte na stroji nic co by mohlo ovlivnit bezpečnost práce.
  Stroj neuzpúsobujte a jeho cásti nemehte.
  Stroj nestříkejte vodou (nebezpečí urazu el. proudem).
  Stroj nenechávejte na desti a stejně tak pri desti nepracujte.
  Stroj uschovejte v suchem miste a ne v dosahu deti.
  Stroj vypněte a odpoje od sítě pri

• opravách

• udrzbé a cistěné
• odstrańovani poruch

• transportu
  opusteni stroje (ikraktodobe)

• Kontrolujte stroj z hlediska event.POskozeni:

• préd kaźdYM zapośćm przyce musi ochranné privky byt pečlive prověřeny z hlédiska jejich bezvadné funkce.

• zkontrolujte zda vsechny pohyblivé Časti jsou funkčné, nelepi, nedrhnou a nejsou poškozené. Zkontrolujte jeich správné namontovány. Tyto Časti musí splžovat podmíky bezvadného provozu a tím bezpečné chod stroje.
• poskozené bezpečnostní privky nebo jiné Časti musí byt prostřednictvím odborné firmy opraveny nebo vyměnény (není-li uvedeno v námodu jinak).
• poskozené Či nečitelné bezpečnostní samolepky na stroji je třeba vyměnit.

! Elektrická bezpečnost

Provedení prípojného kabelu podle IEC 60245 (H 07 RN-F) s pričnám prúměrem od nejménye
400V3- 5× 2,5 qmm pri delce kabelu max. do 10 m. (3P + N + PE)
- Nikdy nepoužívejte kabel delsí než 10 m. Delsí kably mohou zpúsobit vypadek proudu. Motor nedosáhne svého maximínho vykonu, funkce stroje je redukována.

• PriPokladani pripojného kabelu dbeje na to,aby neby prekroucen nebo skripnut a aby pripojna spojeni (vidlice, zasuvka) nebylo vlhke.
• Nepouživejte kabel, ktery není pro pripojeni určen. Chraťe kabel prehorkem, olejem a ostrými hranami. Pri vytaženi vidlice ze zásuvky netahejte za kabel.
• Prodlužovaci kabel pravidelné kontrolujte a je-li poškozen ihned jej vyměné.
  Nepouzivejte zadné defektní prípojné kabely.
  Ve venkovním prostřédí použijte pouze kabel, který je pro práci pod širým nebem schvalen.
• Nikdy nepoužívejte provizorní prípojení el. proudu ke stroji.
• Ochranné el. privky nikdy nepřemost'ujte nebo nevyřazujte z provozu.

El.pripojení resp. oprava el.casti stroje musí svěrena koncesované elektrofime nebo našemu obchodnímu oddělení. Dbeje na splnéni mistrényt bezpečnostnich prědpisu a opatřeních.
Opravy ostatních Častí stroje provádi bud výrobce nebo jím pověřená firma.
Pri yvmene ccasti stroje pouzijte pouze originalni dily. Pouzitich jinych nahradnich dilu muze prinest urazy ci poskozeni majetku. V techto pripeadech se vyrobce vzdáva veškeré zodpovědnosti.

! Před každým transportešjedte se štípacím nožem zcela dolú.

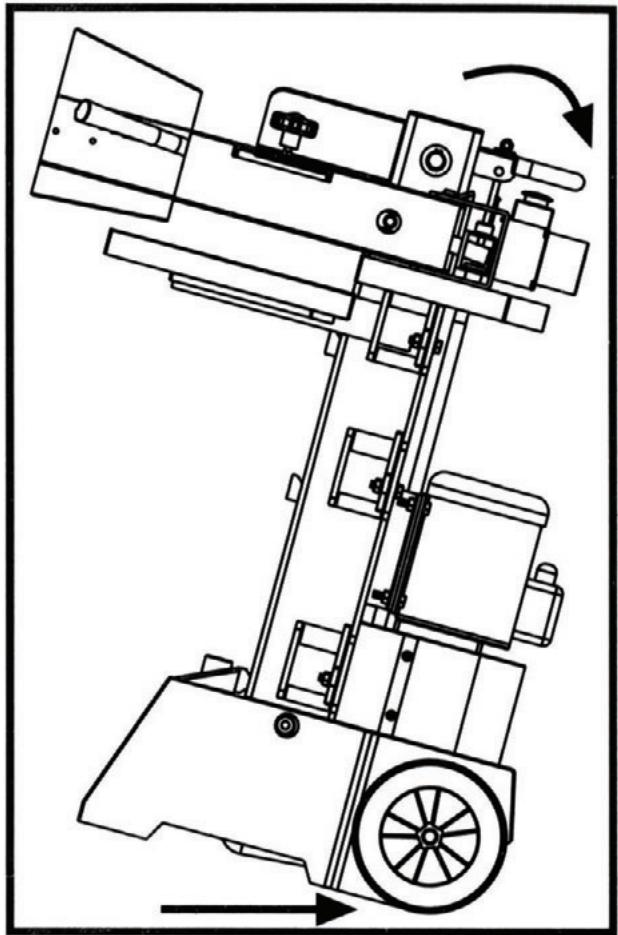

Pri prenăseni uchopte rukou držák na štipacim sloupku a naklonte štipac d'reva lehce směrem k sobě. V teto poloze je możné štipac bez namahy premistit.

Umistěné stroje

Zablokujte kolečka klíny pro znemožnéni posunu během práce.

Dbejte na to,aby pracovište splnovalo následující podminky:

• protiskluzná podlaha
• rovná podlaha
• eliminace moznosti klopytnuti
• dostatek světla

Stroj neprovozujte v blízkosti zemniho plynu, benzinovych výparù nebo dalsich těkavych látek, které jsou vznětlíve.

Uvedeni do provozu

Ujistete se, ze stroj je kompletne smontovan die prdepisu.
- Před uvedením do provozu zkontrolujte:

• prípojné kabel na poskození Či defekt (takové kabel nelze použít).
• poskození prístroje (viz bezpečná práce)
• ze všechny šrouby jsou rădné dotaženy.
  hydrauliku na prusak oleje

• stav oleje

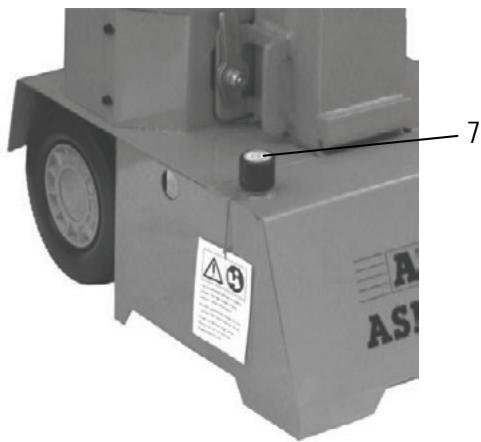

• Odvzdušněni: Pred uvádením štipacky na palivové dřívi odvizdušněte hydraulické zařízení.

Několika otačkami uvolněte odvizdušnovaci klapka (14), aby mohl z olejové nádrže uniknout vzduch.

Nechte klapku během provozu otevřenou.
Predtim, než začnete pohybovat stípačkou na palivové dřivi, odvizdushnovaci klapku opět uzavřete, protoze by docházelo k uniku oleje na toto mistrě.

① Nebude-li hydraulické zařizení odvizdušnéno, uzavrený vzduch poškodi těsněni a způsobí trvalé poškození stípačky na palivové dřivi.

Připojení k sítì

• Porovnejte napěti uvedené na typovém štítku stroje s napětim ve Vaši siti. Stroj pripojte na odpovidajci napěti do rádné predpisové zásuvky.
• Použijte kabel s dostatechnym pruřezem.
• Připojeni stroje provedte prěs Fi-ochranny jistič 30 mA.

Jišěné

400 V 3~ → 10 A pomalá

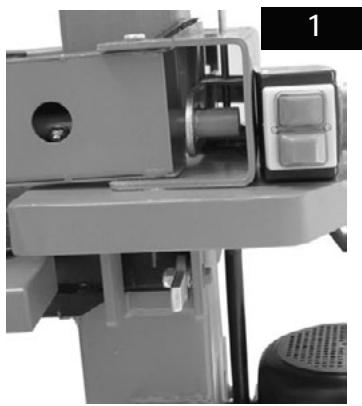

i Zapnuti/Vypnuti

Zapnuti

Přistroj se zapne stisknutím
zeleného knoflíku

Vypnuti

Přistoj se vypne stisknutím Červeného knoflíku

Nepoužívejte Žádné pristroje, u kterych se nedá spínač zapínat a vypínat. Poškozené spínače se museji dát k opravě nebo výměné do servisu.

Před kazdým použitím zařizení nejdřív zkontrolujte vypínacího systému (zapnutím a vypnutím)

Jisteni proti znovurozběhu prí vypadku udu (vypínač prí nulovém napěti)

Při výpadku proudu se prístroj automaticky vypne. Nové zapnutí se provede opětovnám stisknutím zeleného knofliku.

Štípac palivového dřeva s 400 V 3~

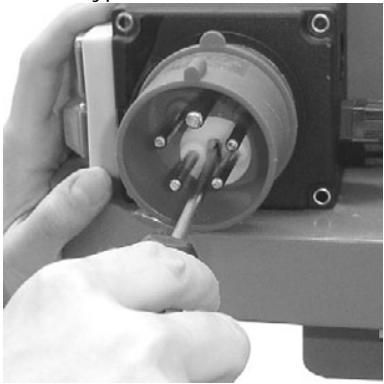

Dbejte na smer otaceni motoru (viz šipka na motoru), nebot toci-li se motor nasprávný směrem, poskozuje to olejové Čerpadlo.

Kontrola smeru otaceni:

Zapněte motor; štípací núž automaticicky najede do nejvyšsí polohy.
Pokud se stipaci nuz vnejvyssi poloze jiz nachazif: uchopte obe ovladaci paky a zatlache je smerem dolu, stipaci nuz zajede dolu.
Pokud se stipaci nuz po rozběhu motoru nepohybuje, pak motor vypněte a zmeěnte směr otáčeni.

Stroj nikdy nespoustět hroží-li nebezpečí prostřednictvím hydraulické kapaliny.
- Ujistěte se, ze stroj a pracovní mistro je Čisté bez olejovych skvrn.

Nebezpeci uklouznuti a nebezpeci ohne.

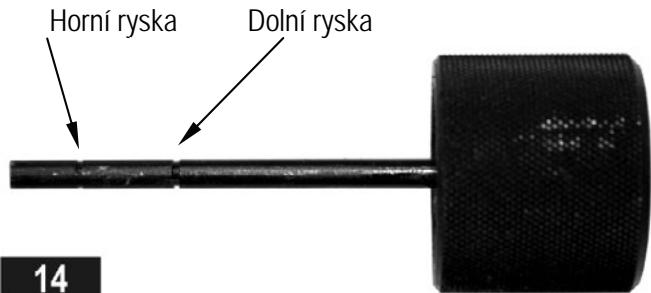

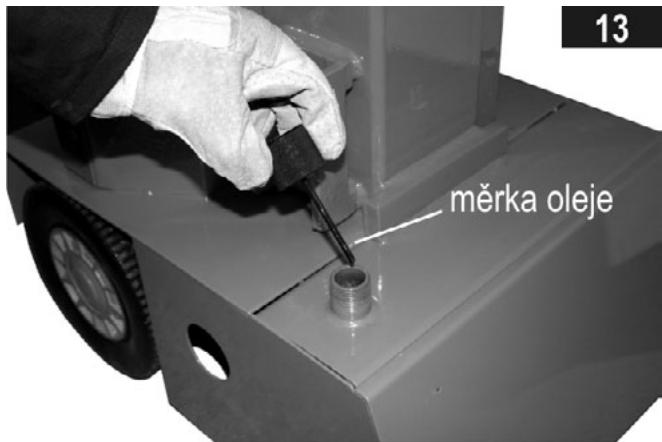

• Pravidelné kontrolujte množstvi hydraulického oleje v nadrži (viz kapitola o udřbě a péči).

Obsah nadrze: 6,0 I

Práce se štípačem palivového dřeva

• Stipac obssluhje pouze 1 osoba.
• Štipac mohou obsluhovat pouze osoby starsí 18 let, které byly dokonale seznámeny s navodem a se vsemi bezpečnostimi pokyny.
• Pri práci vždy noste ochranné bryle, ochranu uši, pracovní obuv, rukavice a Ľadný pracovní oblek.
• Nikdy nestipejte spalky, ketre obsahuji cizorode prédméty (kov).
• Rozstípané špalky prědstavuji nebezpečné pracovní prostor. Nebezpeci klopytnúti, uklouznúti nebo pádu. Udržujte pracovišťe vždy uklizené.
• Pri zapnutem stroji nepriblizujte ruce k pohyblivym castem stroje. Dodržujte bezpečnou vzdalenost od spalku, posunovace a stipaciho klinu.
  Stipejte pouze spalky, ktere maji max. delku 1040 mm.

① Zkontrolujte préd stipáním, jestli je stípací sloupek dostatečné namazany, aby mohl bez problémů zajíždět a vyjíždět.

Co mohu štipat?

Velikost stipaného d'reva (spalku).

Délka: max. 1040 mm

Prümér: min. 120 - max. 320 mm

Prümér spalku je doporučen protoze:

• tenké dřevo je obtízné štipat jestlje má vice suků nebo jestlje dřevná vlákna jsou príliš silné.
• silnejsi drevo (vice nez 320 mm) lze stipat jestlje je bez suká a drevná vlákna jsou hladká a rovně vedena.

Nestipeje zelené spalky (cerstve). Suché uskladné drevo rozstipnete snaději a nebudete mit problémy sčastým „zakousnutím" dreva jak u vlhékho spalku.

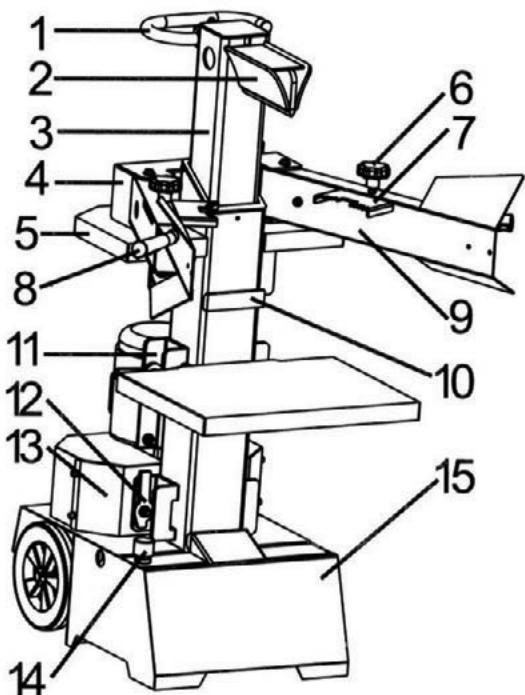

1	Držadlo
2	Štipací nüž
3	Štipací sloupek
4	Přičné spojení
5	Držák pro příčné spojení
6	Nastavovací šroub pro upínací listu
7	Přestavitelná upínací lista
8	Obslužné rameno
9	Ochrana držadla
10	Držák stolu (přední)
11	Držák stolu (boční)
12	Zajistťovací háky
13	Dolní kryt
14	Odvzdušnévací klapka
15	Základna
16	Kola
17	Vypínač a zástrěka
18	Tуč k nastavení zdvihu
19	Motor

Obsluha

Práce obourč

Neobsluhujte stipac d'reva nikdy ve dvou.

Nikdy neblokujte ovladaci uchyty (upinací listy).

1. Prístroj se zapne stisknutim zeleného knoflíku. Vyčkejte několik sekund než motor dosáhne svych oráček a než se hydraulika natlakuje. Obr. 1

U stípačú palivového dřeva s trojfázovým motorem (400 V 3~)dbeje na směr chodu motoru, neboť špatné

smér otáčení pri provozu motoru poskozuje olejové Čerpadlo.

① Pri teplotach nizsich nez +5^ C nechejte stipac drevabezet alespo1n 15 min. naprozdn,aby se olej mohl zahrat.

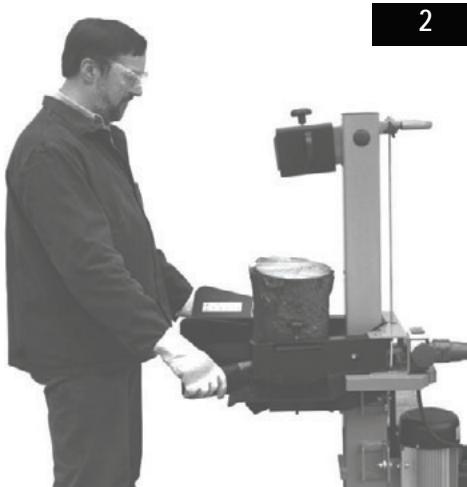

1. Položte kmen na stúl štipăce. Obr. 2

Material určený ke štipání zpracovávejte vyhradné ve směru vlaken.

1. Přidržte kmen upinacimi listami.
2. Stlache obě ovladaci madla současně dolů. Obr. 2

→ Štipací
núž sjede
dolü a
rozstipne
kmen.

1. Uvolněte oba ovláDACÍ uchyty, štipaci núž zajede zpět do své výchozí polohy.

Uvolnite-li pouze jeder ovladaci uchyt, zustane stipacni nuz stat.

Zvlăstní tokyny pro štipání

- Príprava:

Připravte ke štipání špalky, které odpovidaji predem uvedeným rozmérům a dbejte aby špalky byly rovně (kolmo) nařezány. Špalek vkládejte do štipace tak, aby pro Vás nevzniklo zadné nebezpečí.

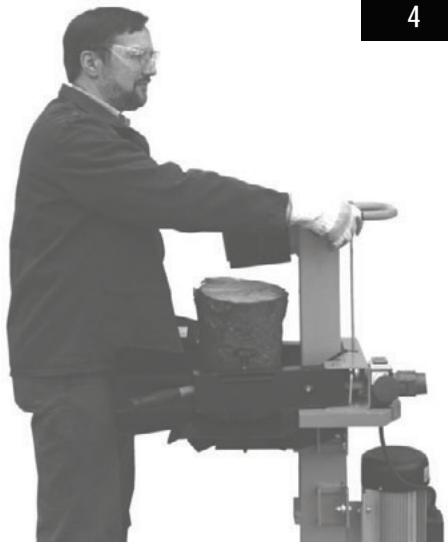

Přestavení výšky zdvihu

U kusu dreva kratsich nez ca. 500 mm a pri vetsich poctech kusu muzete zvysit pracovni vykon zkracenim zpětného chodu stipaciho noze.

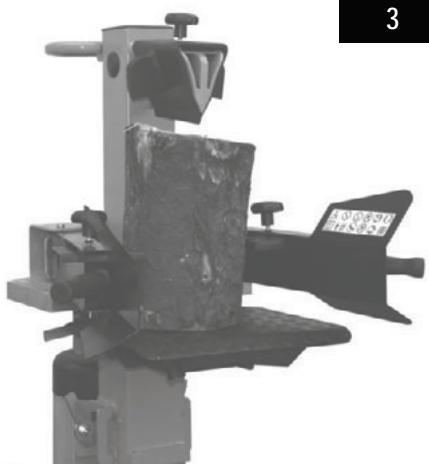

1. Postavte

kmen na

stipací stúla

opojedte se

stipacim

nozem

stisknutim

obou

ovladacich

uchytu

smérém dolu

až ca. na 2

cm ke kmeni.

Obr. 3

1. Uvolněte jeder ovladaci uchyt, aby štipací núž zústal stát v teto pozici. Obr. 4

2. Vypněte
   přístroj
   vytáhněte
   vidlici
   zásuvky.

3. Pust'te druhy ovladaci uchy.

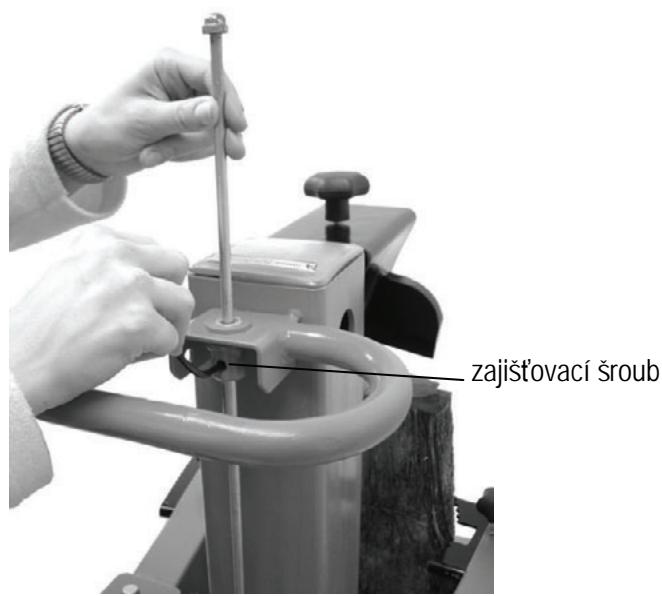

4. Uvolněte
   zajistovaci
   sroub pomoci
   inbusového
   kíče. Tyc
   k nastavovani
   zdvihu
   vytahujte
   směrem

nahoru, dokud nebude zastavena pruzinou. Zajistovací sroub opět utáhněte.

5

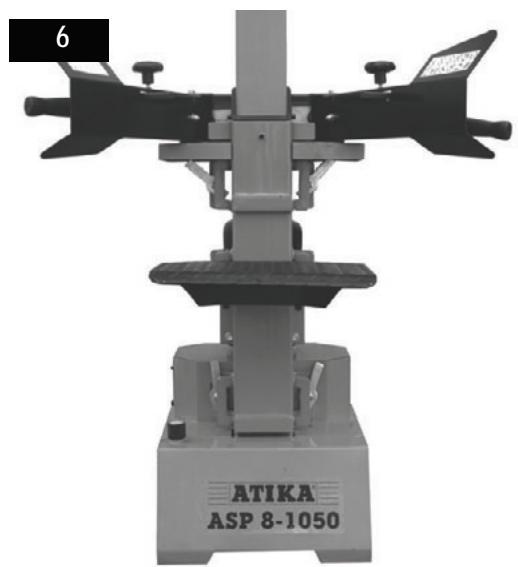

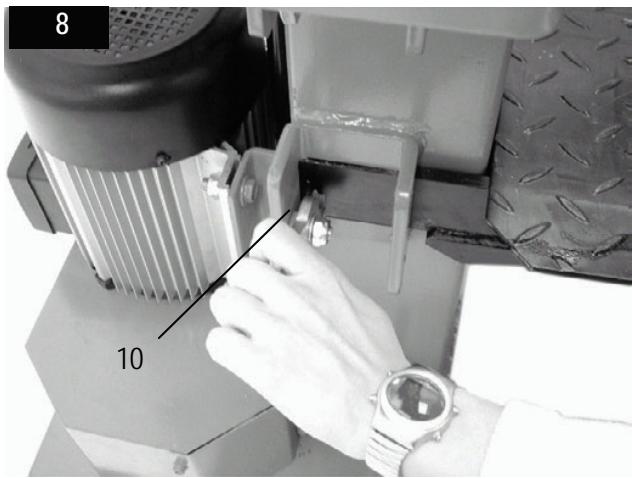

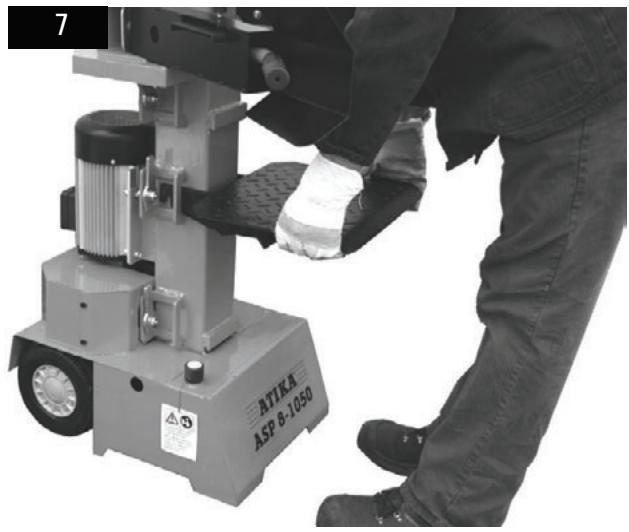

Nastavení výšky stolu

horní poloha desky stolu pro kmeny do 500 mm
střední poloha stolu pro kmeny do 780 mm
dolní poloha desky stolu pro kmeny 1040 mm

střední poloha

1. Uvolněte zajistovací haky. (10)

2. Vytáhněte desku stolu.

3. Umistete stul do polohy podle delky kmene a zajistete ho zajiš'tovacimi háky.

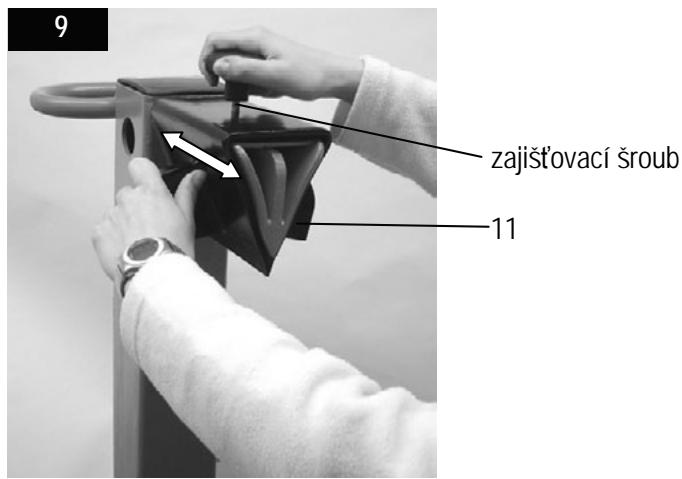

Serizeni stipacihokrige

1. Povolte upevnović šroub a matici.
2. Posuñte štipaci (11) núž do požadované polohy.
3. Upevnovaci srob a matici znovu utahnete.

Stipani kratkého drivi:

1. horní poloha desky stolu
2. Postavte kmen na stul stipače. Obr. 2

Dřiví na štipání zpracovávejte vyhradné ve směru vlaken.

1. Pridržte kmen upinacimi listami.

Stipání dlouhého dreva:

1. dolní poloha desky stolu
2. Sundeji stipaci kriiz.
3. Přidržte kmen upinacimi listami.Stellen

① Mozné poruchy pri stipánidlouheho driv: Stipanedrevo nenizcela rozstipnuto,pevnesvirastipacinuzapri zpetnem chodu se zvedaikmen. Kmen jiz nelze uvolnit rukama.

V takovém pripade postupujte takto:

1. Vypněte stroj.
2. Upevněte stúl v horní poloze.
3. Zapněte stroj aPokračujte ve stípání

Nikdy nezkousejte stipat 2 ks d'reva v jeder nom pracovnim kroku.
Nikdy spalek v prubehu pracovniho kroku nemehte (neopravovat jeho polohu, nebo jej nahrazovat jinym).

① Nikdy spalek, ktery zrejmě nelze rozstipnout, nezkousejte donutit ke stepu tim, ze budete po dobu vice sekund „tlačit“ na ovladaci madla. To muže věst k poskození motoru.

Umistete kmen znovu na stul a opakujte stipani nebo kmen odlozte stranou.

Jak uvolnit zaklinovany spalek ve stroji.

Existuje nebezpeci, ze sukovite drevo se pri stipani zaklini.

1. Vypněte stroj a vytáhněte vidlici ze zásuvky.
2. Zaklinéný kmen uvolnite tak, ze jim budete opatrné pohybovat sem a tam.

Zaklinéný kmen nikdy neuvolnujte pomoci kladiva.

Nikdy zaklineny kmen nevyrezaveje pilou.

Nežádejte dalísi osobu o pomoc.

Ukončeni práce

Zajedte štipacím nožem do spodní polohy (v zasunutém stavu).
Pustte ovladaci uchyt.
> Vypněte stroj a potom vytáhněte vidlici ze zásuvky.
Učiće kroky pospané v kapitole Üdržba a peće.

Před těmito pracemi vždy odpojit stroj od sítě (vytažením vidlice ze zásuvky).

Při těchto pracech vždy noste ochranné rukavice.

Dbejte na dodrženi následnych krokú-aby funkce stroje byla zachována.

• Po skončeni práce stroj rádě vyčistěte.

• Odstrańte veškeré zbytky praskyřice.

• Stípáci sloupek pravidelné mažte tukem nebo ekologickým olejem v Rozprasováči.
  Prove the mnozstv oleje resp. olej vymene.
• Kontrolujte pravidelné hydraulické hadice a hadicové spoje z hlediska jejich těsnosti a pevnosti.

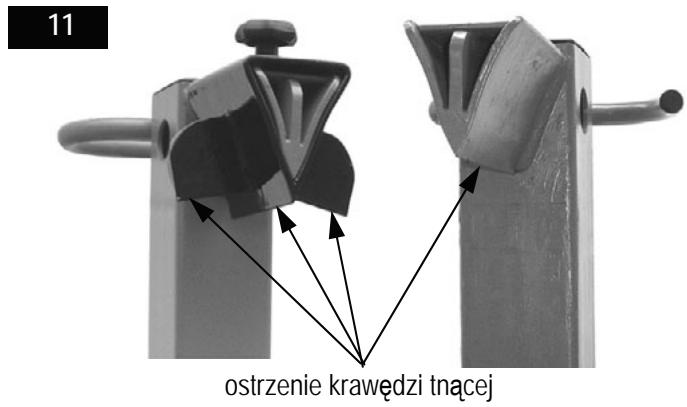

Naostrene stipacho noze

Tato štipáčka na palivové dřivi je vybavena zesileným štipacim nožem, jehoz list byl specialné upraven. Po dlouhé době provozovani prístroje, dojde-li ke snizeni štipaciho vykonu nebo v prípadě lehék deformace ostři štipaci núž príbruste nebo ho naostřete jemnám pilnikem (odstraťe otrep). Obr. 11

Jak zkontrolovat stav oleje?

Hydraulické zaření je uzavřeny systém s olejovou nádrží, olejovym Čerpadlem a fidicim ventilem. Pravidelné kontrolujte stav mazaciho oleje. Nízká hladina mazaciho oleje muže věst k poškození olejového Čerpadla. Hladina mazaciho oleje je cca 1 ~ 2 centimetry pod povrchem olejové nádrže.

Stipaci sloupek musi bytzasunuty. Obr. 12

12

1. Měrku vyjmete.
2. Očistěte měrku a těsněné.
3. Čistou měrku vsuǐne opět do otvoru až na doraz.
4. Mörku opět vyjmete

leži-li hladina oleje mezi oběma označeními, je oleje ve stroji dostatek.
je-li hladina oleje pod dolni ryskou, je tbreba olej doplinit. Pouzijte cisty trychtyr.

1. Zkontrolujte těsnění. Nesmí byt poskozené. Pri poskození vyměnit.
2. Cistou měrku vsuǐne opět do otvoru.

Kdy je nutné olej vyměnit?

První olej je třeba vyměnit po 50 pracovních hodinách, potom každých 500 pracovních hodin.

Vymena oleje:

1. Stipac sloupek musi byt vzasunutem stavu. Obr. 12
2. Sejměte kryt

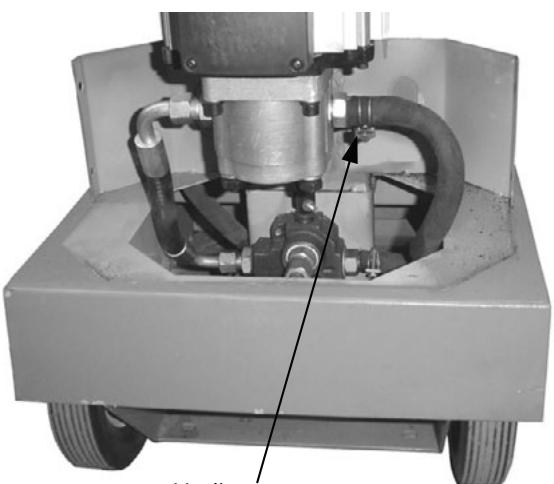

Hadicová spona

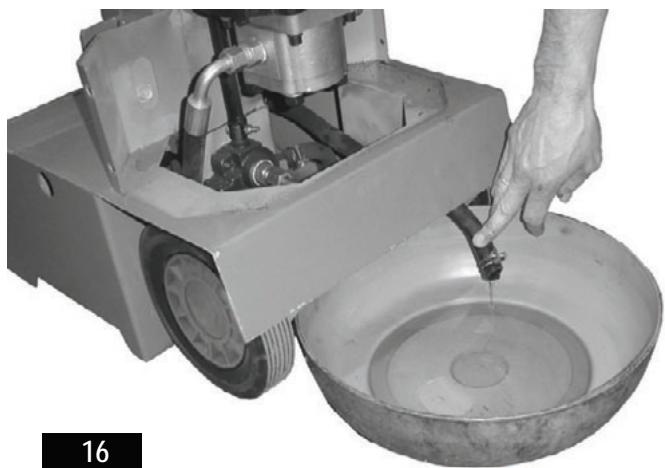

1. Nádobu (nejměne 6 l obsah) postavte pod stroj.
2. Uvolněte odvizdušnovaci klapku
3. Uvolněte hadicovou sponu na olejové hadici, aby olej mohl vytekat.

1. Opět napojte olejovou hadici.
2. Pomoci Čistého trychtyře vljte nový hydraulicky olej (6,0 l).
3. Opět našroubujte odždusnovaci klapku.
4. Pripevněte kryt.

Starého oleje se zbavtedle zákona (sberné misto).Je zakázano starý olej vylívat do pudy ci smichats odpadem.

Hydraulicky olej

Pro stroj doporučujeme následující oleje:

Aral Vitam GF 22
BP Energol HLP-HM 22

Mobil DTE 11
Shell Tellus 22
nebo srovnatné

Jiné oleje nepoužívat. Použiti jiného oleje negativné ovlivnéjue funkci hydraulického cylindru.

Záruka

Prosime, prěčěte si a respektujte priložné záručné prohlášeni a jeho podmíky.

Scheme hydraulicického systému

Technická data

Model	ASP 8-1050
Sila na klinu	80 kN (8 t) ± 10 %
Délka špalku	1025 mm
Prüměr špalku	min. 120 – max. 320 mm
Posun na klin	480 mm
Rychlost pri chodu vpřed	ca. 0,06 m/sek.
Rychlost pri zpětném chodu	ca. 0,05 m/sek.
Hydraulicky olej(max.)	6,0 Liter
Hydraulicky tlak	21 MPa (210 bar)
Výkon motoru	P1 = 3700 W S6 - 40%
Připojení	trojfázový proud 400 V 3~ 50 Hz, 10 A träge
Rozměry	Länge 930 x Breite 830 x Höhe 1470 mm
Váha	ca. 125 kg

Możné poruchy

Závada	možná príčina	Odstraněné
Špalek není Rozstípnut (slabý vykon)	→ špatné poloha špalku → špalek prěkračuje rozměry → štipací núž nešípá → malý tlak oleje → uvolnovaci tycové ustrojí je ohnute (nedojde k úplnému zámáčknít hydraulické páky) → použití kabelu prěs 10 m nebo kabelu s malým prům	→ znovu vložit do stroje → použít dopor. rozměr → naostřit štipací núž, zkontrolovat, zda není ostří otrēpené nebo zda na něm nejsou vruby → kontrola stavu oleje. jestlíze po doplněné ne dojde ke zlepšeni, obrata se na odbornou firmu. → nechat tycové ustroji serídit vyrobcem nebo jím jmenovanou firmou → použit prědepsaný kabel
Štípačka dřeva nepracuje, ačkoli motor běží	→ ventil se kvůli povoleným spojům neotevře → ovladaci páka nebo jej Časti jsou ohnute	→ zkontrolujte a pevně utáhněte Jednotlivé díly → ohnute Časti nechte opravit vyrobcem nebo jím uvedenou firmou
Motor se Rozběhne, ale Štipací sloupek nenajede	→ nasprávný směr otáčení motoru	→ zkontrolujte směr otáčení motoru a přestavte (viz str. 43)
Motor lαuft nicht an	→ závana v el. prípojení → trojfázový motor běží na 2 fáze → závana prěp. kabelu → defektní motor → defektní yvpínač (DS) → defektní yvpínač nebo kondenzátó	→ kontrola jištěné → nechat elektrárářem zkontrolovat pojistku a prívod → výměna kabelu → odb.firma

CZ prohlasuje se vsi odpovednosti, ze vyrobek Štipac palivového d'reva ASP 8-1050

na ktery se vztahuje toto prohlasei, odpovidá príslusnám základním bezpečnostím a zdravotním podminkám směrnice 98/37 EG, jakoz i podminkám dalsich príslusných směrnic:
