BRUGSANVISNING ASP 8-1050 ATIKA

Efter udpakning skal kartonens indhold kontrolleres med hensyn til

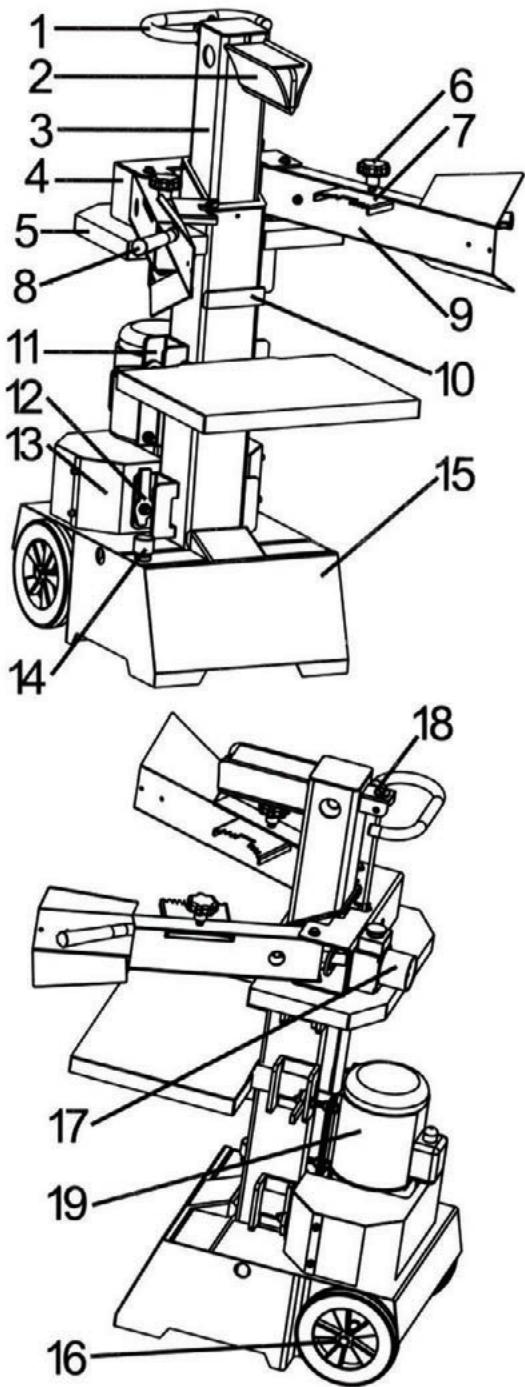

fuldstændighed evt. transportskader Reklamationer skal omgående meddeles forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke. ! A vormontierte Geräteeinheit ! C Tischplatte ! B Bedienarm rechts / links ! D Bedienungsanleitung ! A formonteret apparatenhed ! B betjeningsarm til højre / venstre ! C Bord ! D brugsanvisning Extend of delivery

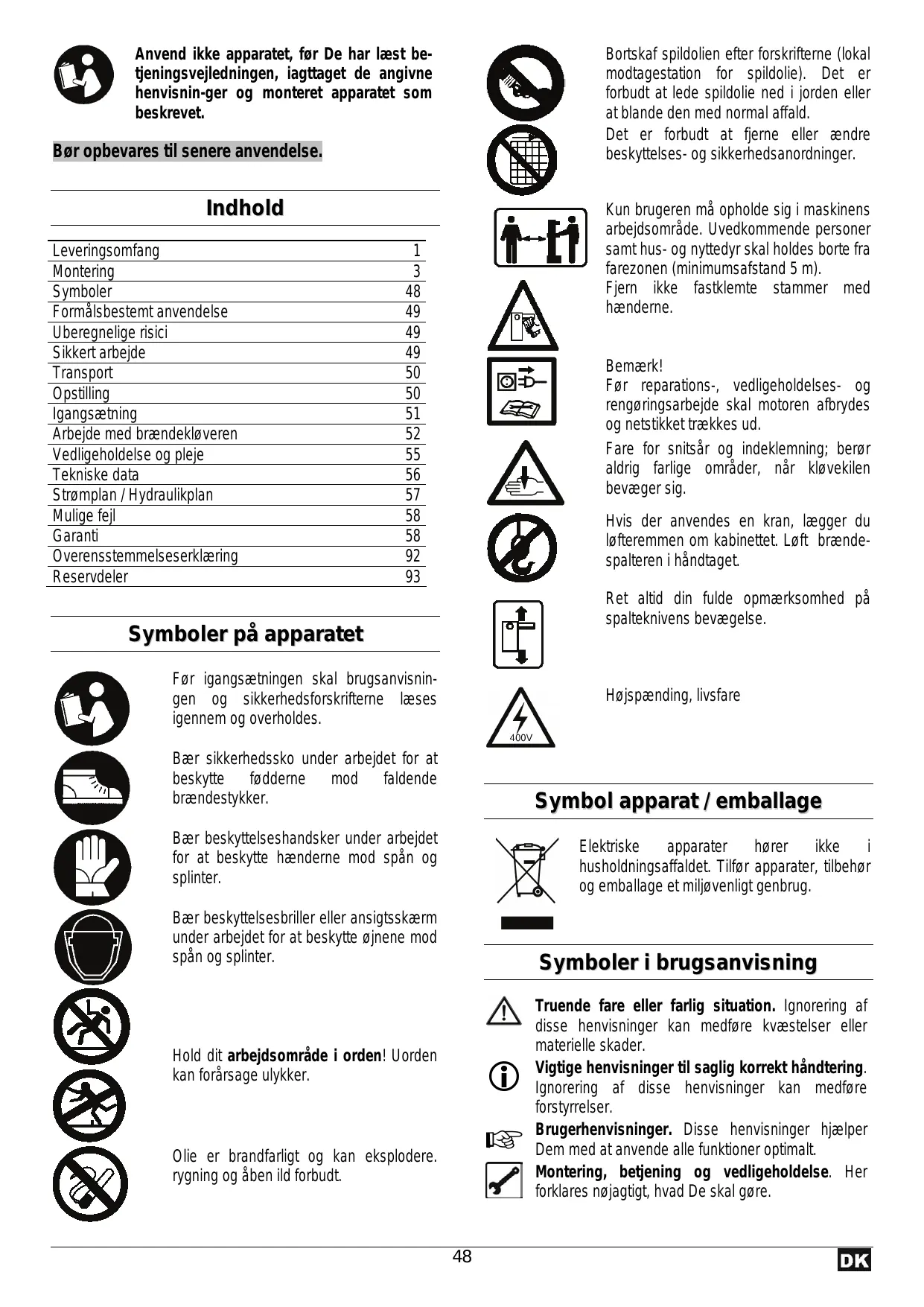

Anvend ikke apparatet, før De har læst betjeningsvejledningen, iagttaget de angivne henvisnin-ger og monteret apparatet som beskrevet. Bortskaf spildolien efter forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden eller at blande den med normal affald. Det er forbudt at fjerne eller ændre beskyttelses- og sikkerhedsanordninger. Bør opbevares til senere anvendelse. Kun brugeren må opholde sig i maskinens arbejdsområde. Uvedkommende personer samt hus- og nyttedyr skal holdes borte fra farezonen (minimumsafstand 5 m). Fjern ikke fastklemte stammer med hænderne. Indhold Leveringsomfang Montering Symboler Formålsbestemt anvendelse Uberegnelige risici Sikkert arbejde Transport Opstilling Igangsætning Arbejde med brændekløveren Vedligeholdelse og pleje Tekniske data Strømplan / Hydraulikplan Mulige fejl Garanti Overensstemmelseserklæring Reservdeler

Bemærk! Før reparations-, vedligeholdelses- og rengøringsarbejde skal motoren afbrydes og netstikket trækkes ud. Fare for snitsår og indeklemning; berør aldrig farlige områder, når kløvekilen bevæger sig. Hvis der anvendes en kran, lægger du løfteremmen om kabinettet. Løft brændespalteren i håndtaget. Ret altid din fulde opmærksomhed på spalteknivens bevægelse. Symboler på apparatet Før igangsætningen skal brugsanvisningen og sikkerhedsforskrifterne læses igennem og overholdes. Højspænding, livsfare Bær sikkerhedssko under arbejdet for at beskytte fødderne mod faldende brændestykker. Symbol apparat / emballage Bær beskyttelseshandsker under arbejdet for at beskytte hænderne mod spån og splinter. Elektriske apparater hører ikke husholdningsaffaldet. Tilfør apparater, tilbehør og emballage et miljøvenligt genbrug. Bær beskyttelsesbriller eller ansigtsskærm under arbejdet for at beskytte øjnene mod spån og splinter. Symboler i brugsanvisning Hold dit arbejdsområde i orden! Uorden kan forårsage ulykker.

Olie er brandfarligt og kan eksplodere. rygning og åben ild forbudt.

Truende fare eller farlig situation. Ignorering af disse henvisninger kan medføre kvæstelser eller materielle skader. Vigtige henvisninger til saglig korrekt håndtering. Ignorering af disse henvisninger kan medføre forstyrrelser. Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt. Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre. ƒ Sørg for en stabil kropsstilling og hold hele tiden balancen. ƒ Indtag en arbejdsstilling, der er i betjeningshåndtagenes område. Ill. 2 ƒ Stå aldrig på maskinen. ƒ Vær forsigtig. Vær opmærksom på arbejdet. Påbegynd arbejdet varsomt. Anvend maskinen ikke: − når du er træt. − under påvirkning af narkotika, alkohol eller lægemidler, som kan have indflydelse på din dømmekraft. ƒ Bær underarbejdet − beskyttelsesbriller eller ansigtsskærm − arbejdshandsker − høreværn − sikkerhedssko med stålkapper ƒ Anvend egnet arbejdstøj: − intet løstsiddende tøj eller smykker (de kan gribes af bevægelige dele) ƒ Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsområde. ƒ Børn og unge under 18 år må ikke betjene maskinen. ƒ Børn må ikke komme i nærheden af apparatet. ƒ Anvend aldrig apparatet, mens uimplicerede personer er i nærheden. ƒ Apparat må aldrig være uden opsyn. ƒ Hold arbejdsområdet i orden! Uorden kan resultere i ulykker. ƒ Overbelast ikke apparatet! De arbejder bedre og mere sikkert i det angivne effektområde. ƒ Apparatet må kun anvendes med komplette og korrekt anbragte sikkerhedsindretninger og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden. ƒ Apparatets værktøj eller dele må ikke ændres. ƒ Spul ikke apparatet med vand (farekilde elektrisk strøm). ƒ Apparatet må ikke stå ude i regn og der må ikke arbejdes i regnvejr. ƒ Opbevar det kun på et tørt sted uden for børns rækkevidde. ƒ Sluk for apparatet og træk netstikket ud af stikkontakten ved: − Reparationsarbejde − Vedligeholdelses- og rengøringsarbejde − Afhjælpning af fejl − Transport − Når apparatet forlades (også ved kortvarige afbrydelser) ƒ Kontrol af apparatet for eventuelle beskadigelser: − Før yderligere brug apparatet skal sikkerhedsindretningerne omhyggeligt kontrolleres med hensyn til deres upåklagelige og tiltænkte funktion. − Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal være rigtigt monteret og opfylde alle betingelser for at sikre upåklagelig drift. − Beskadigede sikkerhedsindretninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret værksted så vidt ikke angivet på anden måde i brugsanvisningen. Formålsbestemt anvendelse

Brændekløveren må kun anvendes til kløvning af træ. Kun lige afskåret træ egner sig til brændekløveren. ƒ Fremmedlegemer (søm, tråd, beton osv.) skal under alle omstændigheder fjernes fra træet, som skal kløves. ƒ Ethvert derudover gående brug gælder som ukorrekt anvendelse. For heraf resulterende skader overtager producenten intet ansvar - risikoen overtages ene og alene af brugeren. Uberegnelige risici Også ved formålsbestemt anvendelse kan der endnu bestå uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelser grund konstruktionen til anvendelsesformålet. Uberegnelige risici kan minimeres, når både "Sikkerhedshenvisninger" og "Formålsbestemt anvendelse samt driftsvejledningen iagttages. Hensyntagen og forsigtighed reducerer risikoen for personog materielle skader. ƒ Ignorering eller tilsidesættelse af sikkerhedsforanstaltninger kan resultere i tilskadekomst af bruger eller beskadigelse af materielle ting. ƒ Uopmærksomhed, tilsidesættelse sikkerhedsforskrifterne og ukorrekt brug kan forårsage skader på hænder og fingre på grund af spaltekniven, der bevæges. ƒ Fare på grund af strøm ved anvendelse af ukorrekte eltilslutningskabler. ƒ Berøring af spændingsførende dele ved åbnede elektriske komponenter. Derudover kan der på trods af alle trufne forholdsregler bestå ikke tydelige uberegnelige risici. Sikkert arbejde Læs og iagttag før igangsætning af dette produkt følgende henvisninger og Deres fagsammenslutnings forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pågældende land for at beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedshenvisningerne videre til alle personer, der arbejder med apparatet. Opbevar disse sikkerhedshenvisninger på et sikkert sted. ƒ Gør Dem kendt med apparatet før brug ved hjælp af betjeningsvejledningen. ƒ Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med brændekløveren").

Beskadigede eller ikke læsbare sikkerhedsmærkater skal erstattes. Elektrisk sikkerhed ƒ Udførelse af tilslutningsledningen iht. IEC 60245 (H 07 RN-F) med et tværsnit af korerne på mindst ⇒ 400 V 3~ 5 x 2,5 mm² ved en kabellængde til max. 10 m (3P + N + PE) ƒ Anvend aldrig tilslutningsledninger over 10 m. Længere tilslutningsledninger forårsager spændingsfald. Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres. ƒ Ved trækning af tilslutningskablerne skal De være opmærksom på, at disse ikke klemmes inde, bøjes, og at stikforbindelsen ikke bliver våd. ƒ Anvend ikke kablet til formål, som det ikke er beregnet til. Beskyt kablet mod varme, olie og skarpe kanter. Anvend kablet ikke til at trække stikket ud af stikkontakten. ƒ Kontroller forlængerledningen regelmæssigt og udskift i tilfælde af beskadigelser. ƒ Anvend ingen defekte tilslutningskabler. ƒ Anvend udendørs kun de hertil tilladte og tilsvarende markerede forlængerledninger. ƒ Anvend ingen provisoriske eltilslutninger. ƒ Sikkerhedsindretninger må aldrig forbikobles eller sættes ud af drift. Den elektriske tilslutning hhv. reparationer på apparatets elektriske dele må kun udføres af en autoriseret elektriker eller en af vore serviceafdelinger. Lokale forskrifter især henseende til beskyttelsesforanstaltninger skal iagttages. Reparationer på apparatets andre dele skal lades udføre af producenten hhv. en af hans serviceafdelinger. Anvend kun originalreserve-, tilbehørs- og ekstra tilbehørsdele. Gennem anvendelse af andre reservedele og andet tilbehør kan der opstå ulykker for brugeren. For heraf resulterende skader overtager producenten intet ansvar. Til transport hold med en hånd fast i bøjlen på spaltesøjlen og vip brændekløveren hen imod dig. I denne stilling kan kløveren nu nemt transporteres. Opstilling Hjulene skal blokeres med kiler for at undgå, at maskinen ruller væk under brug. Kontroller, at arbejdsområdet opfylder følgende betingelser: − skridsikkert − plant − fri for farer med hensyn til at snuble − tilstrækkeligt lys Anvend ikke maskinen i nærheden af biogas, benzinrender eller andre let brændbare materialer. Igangsætning ƒ Kontroller, at apparatet er monteret komplet og efter reglementerne. ƒ Kontroller før hver brug: − Tilslutningskablerne med hensyn til defekte områder (revner, snit o.l.) Anvend ingen defekte kabler. − Eventuelle beskadigelser (se "Sikkert arbejde") − Om alle skruer er strammede. Transport Kør spaltekniven helt ned før hver transport.

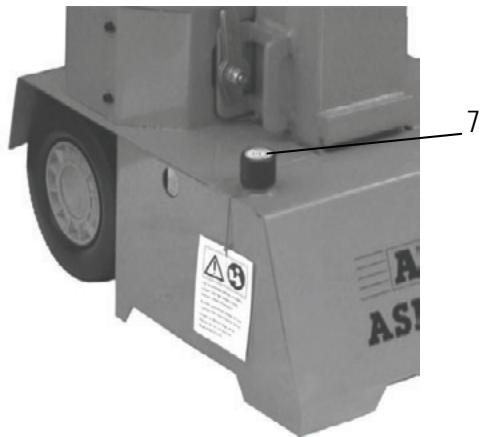

hydraulikken for lækager oliestanden ƒ Udluftning: Udluft hydraulikanlægget inden du tager brændespalteren i brug. ¾ Løs Udluftningskappe (7) et par omdrejninger, således at der kan slippe luft ud af olietanken. ¾ Lad kappen være åben under driften. ¾ Inden du bevæger brændespalteren lukkes udluftningsskruen igen, da der ellers løber olie ud på dette sted. L Hvis hydraulikanlægget ikke bliver udluftet, beskadiger den indesluttede luft pakningerne og forårsager en permanent beskadigelse af brændespalteren.

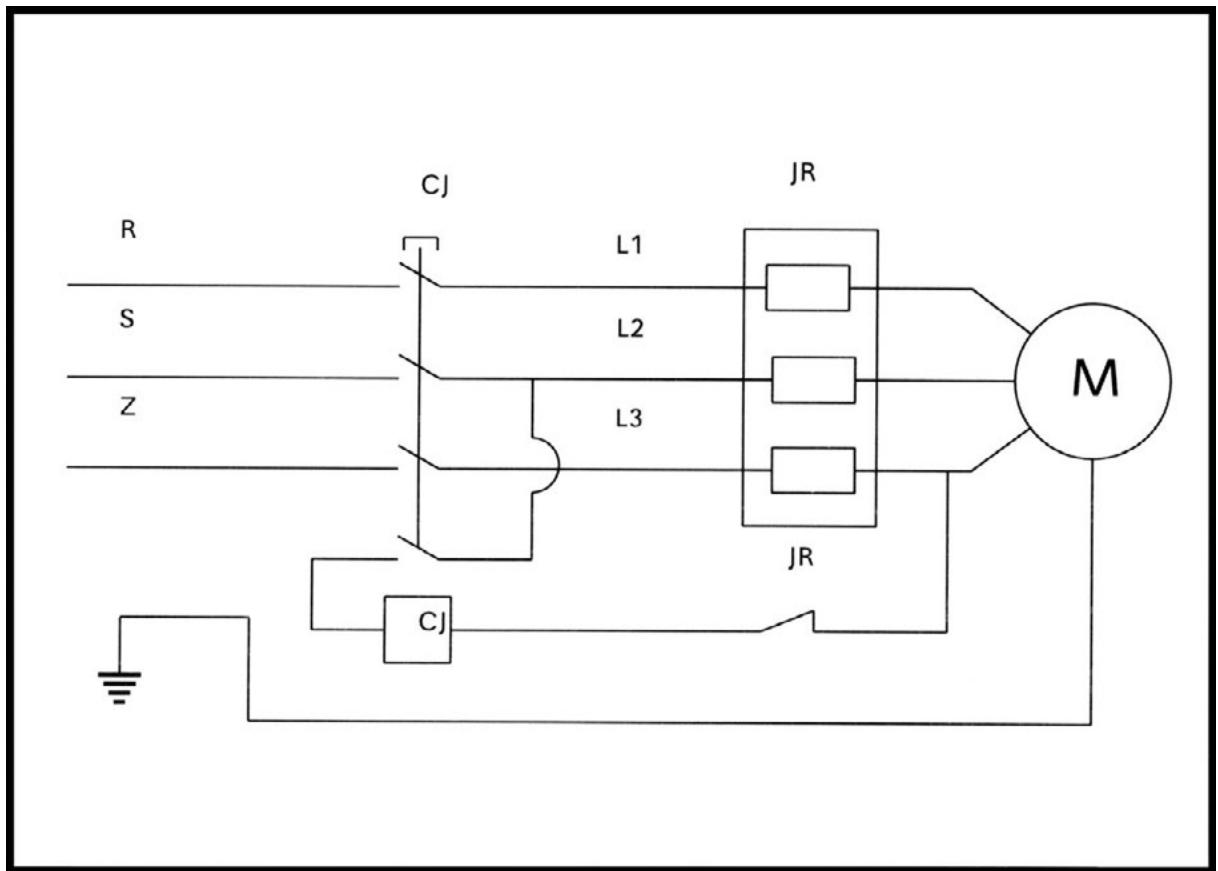

L Strømsvigt (nulspændingsrelæ)

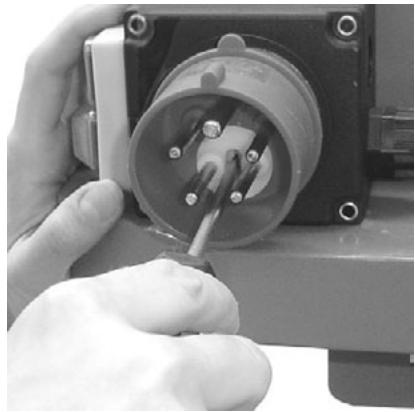

I tilfælde af strømsvigt kobler apparatet automatisk fra. For at genindkoble, tryk igen på den grønne knap. Brændekløver med 400 V 3~ Vær opmærksom på motorens drejeretning (se pil på motor), da drift med forkert drejeretning beskadiger oliepumpen. Kontrol af drejeretning: ¾ Tænd motoren; spaltekniven kører automatisk i den højeste position. ¾ Befinder spaltekniven sig allerede i den højeste position: Grib om begge betjeningsgreb og tryk dem ned, spaltekniven kører ned. ¾ Bevæger spaltekniven sig ikke ned efter af motor er startet, slukkes motoren, og drejeretningen ændres. Drejeretningen kan ændres ved at stikke en skruetrækker i den hertil beregnede slids i stikkraven og dreje den mod venstre eller højre med et let tryk.

Nettilslutning ƒ Sammenlign på apparatets mærkeplade den angivne spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt. ƒ Anvend forlængerledninger med tilstrækkeligt tværsnit. ƒ Tilslut maskinen via et Fi-relæ (fejlstrømsrelæ) på 30 mA.

Sikring 400 V 3~ Î 10 A træg

Hydraulik Anvend aldrig maskinen, når der består fare på grund af hydraulikvæske. ƒ Kontroller, at maskinen og arbejdsområdet er rent og frit for oliepøle. Glide- og brandfare! ƒ Kontroller regelmæssigt, om der er nok hydraulikolie i beholderen (se Vedligeholdelse og pleje) Indhold: 6,0 liter

Indkobling / Frakobling

Indkobling Tryk på den grønne knap Arbejde med brændekløveren Ausschalten Ekstra SIKKERHEDSHENVISNINGER Tryk på den røde knap ƒ Brændekløveren må kun betjenes af én person. ƒ Kun personer over 18 år, som har læst og forstået brugsanvisningen, må betjene maskinen. ƒ Anvend beskyttelsesudstyret (beskyttelsesbriller/ ansigtsskærm, handsker, sikkerhedssko) for at beskytte dig mod mulige kvæstelser. ƒ Kløv aldrig stammer, som indeholder søm, metaltråde eller andre genstande. ƒ Træ og træspåner, der allerede er blevet kløvet, udgør et farligt arbejdsområde. Der er fare for at snuble, glide eller falde. Arbejdsområdet skal altid være ryddet op. ƒ Læg aldrig hænderne på maskinens bevægelige dele, når den er i gang. Overhold en sikkerhedsafstand til Anvend intet apparat, hvor kontakten ikke kan omskiftes til og fra. Beskadigede kontakter skal straks repareres eller udskiftes af kundeservice. Kontrollér inden enhver brug funktionen afbrydelsesanordningen (ved at tænde/slukke)

træstamme, skubber og kløvekile for at beskytte hænderne mod kvæstelser. ƒ Kløv kun træ, som svarer til maksimummet af længden på 1040 mm, der må forarbejdes.

Hvad kan jeg kløve? Stammernes størrelse, der må kløves Trælængde: Trædiameter: max. 1040 mm min. 120 – max. 320 mm Trædiameteren er en anbefalet referenceværdi, fordi: − tyndt træ kan være vanskeligt at kløve, hvis det har knasthuller eller fibrene er for stærke. − tykkere træ end ∅ 320 mm kan kløves, når fibrene er glatte og løse. Forarbejd ingen grønne træstammer. Det er meget nemmere at kløve tørre, oplagrede træstammer. Disse hænger ikke så tit fast i maskinen som grønt (vådt) træ. Håndgreb Spaltekniv Spaltesøjle Tværforbindelse Holder til tværforbindelse Indstillingsskrue til spændeklo Indstillelig spændeklo Betjeningsarm Grebsbeskyttelse Holder til bord (foran) Holder til bord (side) Låsehager Underste afdækning Udluftningskappe Grundstel Hjul Kontakt og stik Løfteindstillingsstang Motor Betjening Tohåndsbetjening Brændekløveren må aldrig betjenes af to personer. Bloker aldrig betjeningshåndtagene (spændekløer).

1. Tryk på den grønne knap. Vent et par sekunder, indtil

motoren har nået sin sluthastighed og trykket i hydraulikpumpen er oprettet - ill. 1. L Vær opmærksom på motorens drejeretning ved brændekløvere med drejestrømsmotor (400 V 3~), da drift med forkert drejeretning beskadiger oliepumpen. L Ved temperaturer under +5° C skal brændekløveren køre i tomgang i mindst 15 min. for at olien kan opvarme sig.

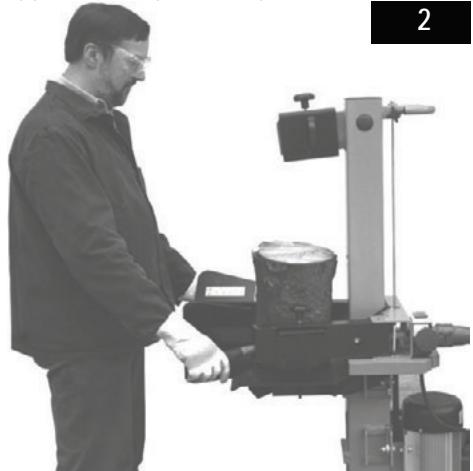

2. Anbring stammen på kløverens bord. Ill. 2.

L Træet må udelukkende bearbejdes i fiberretningen.

3. Hold stammen fast med spændekløerne.

4. Tryk samtidigt begge betjeningshåndtag nedad - ill. 2.

Spaltekniven kører ned og kløver stammen.

betjeningshån dtag; spaltekniven kører tilbage til sin udgangspositi on.

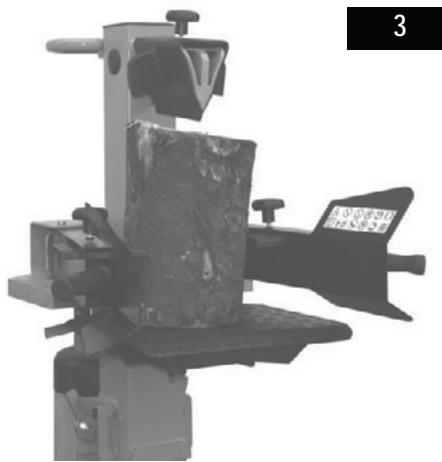

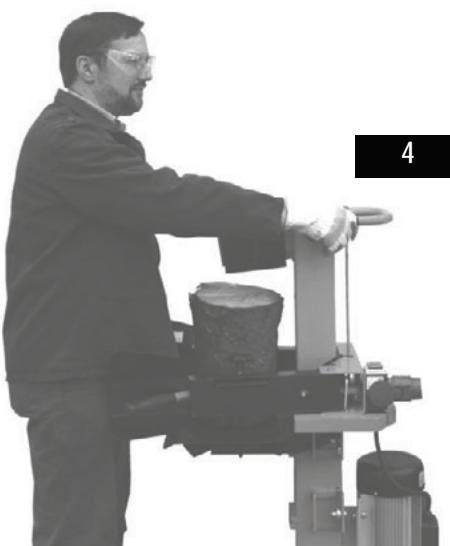

Særlige henvisninger til kløvning: ƒ Forberedelser: Forbered træet, der skal kløves, til de maksimale størrelser, som må forarbejdes, og kontroller, at træet er skåret lige. Anbring træet således ved brændekløveren, at du ikke kommer i fare (fare for at snuble). ƒ Slaglængdeindstilling Ved træstykker under ca. 500 mm og større styktal kan arbejdsydelsen forøges ved at forkorte spalteknivens tilbageløb

for kløveren og træk netstikket

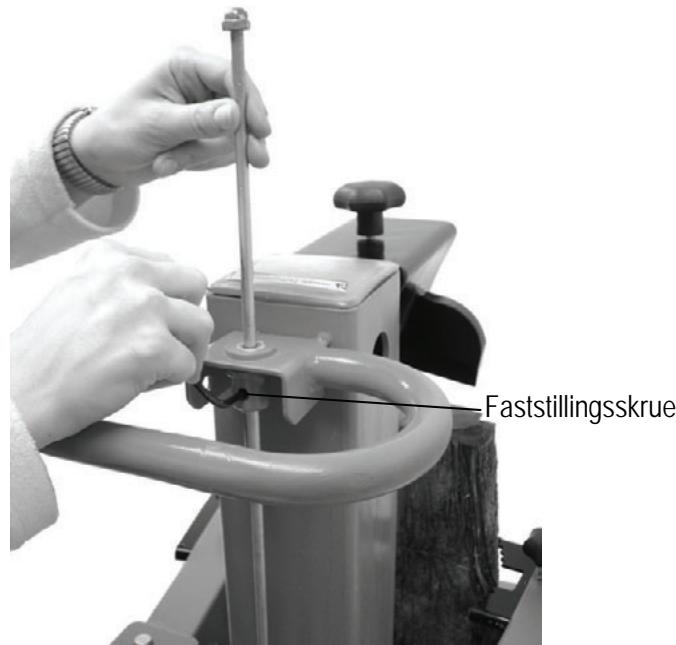

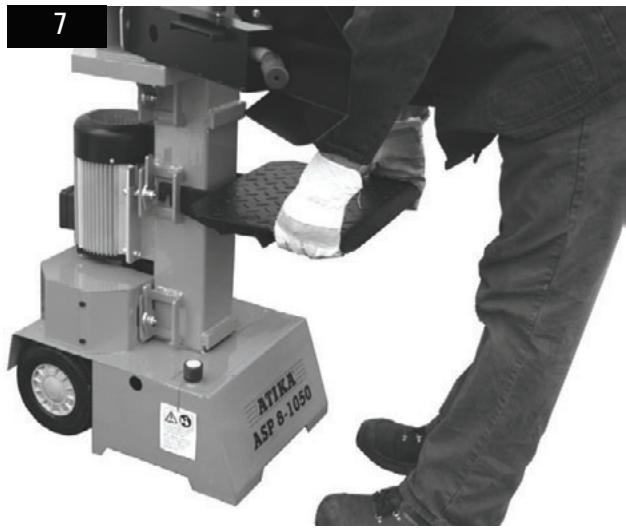

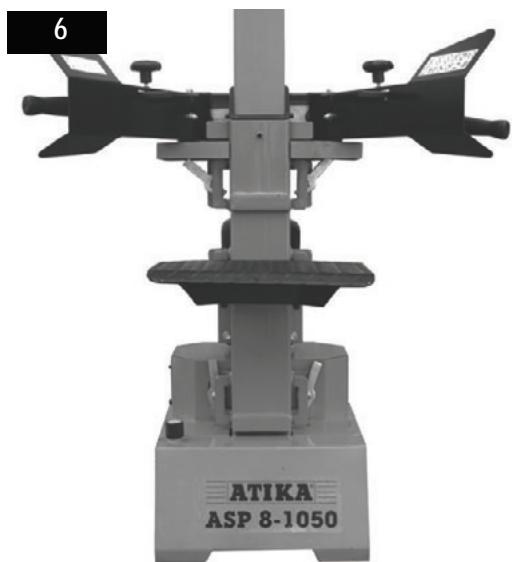

faststillingsskr uen med en unbraconøgle. Før løfteindstillingsstang (18) opad, indtil den bliver stoppet af fjederen. Spænd faststillingsskruen igen. Faststillingsskrue Indstilling af bordhøjden Øvre position af bordpladen til stammer op til 500 mm Midterste bordposition til stammer til 780 mm Nedre position af bordpladen til stammer op til 1040 mm

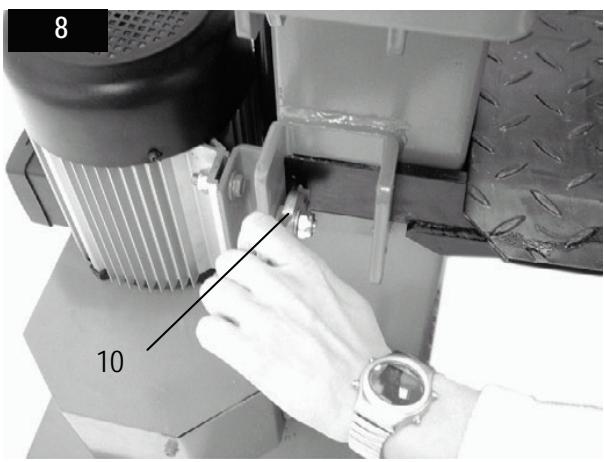

1. Løs låsehager (10)

2. Træk bordpladen ud.

3. Sæt bordet fast i en position i nærheden af

stammelængden og sikre det med låsehagerne.

ƒ Spaltning af langt træ:

1. Nedre position af bordpladen

2. Fjern spaltekrydset.

3. Anbring stammen på kløverens bord.

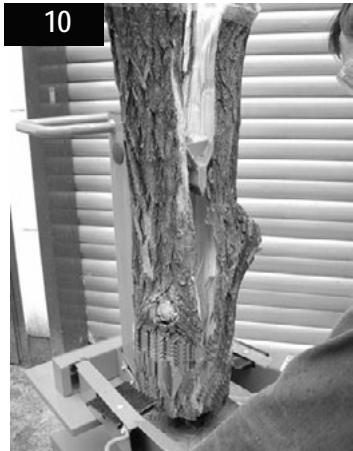

L Mulig fejl ved spaltning 10 langtømmer: Spaltegodset bliver ikke spaltet helt, klemmer fast på spaltekniven og bliver trukket op ved returløb. Stammen kan ikke mere løsnes manuelt. I dette tilfælde benytter du følgende fremgangsmåde:

1. Sluk for apparatet.

2. Fastgør bordet i den

3. Tænd apparatet og fortsæt spalteproceduren.

¾ Kløv aldrig to stammer i én arbejdsgang. ¾ Læg ikke mere træ på og udskift ikke træ under arbejdsprocessen.

Fremtving aldrig kløvning af en stamme ved at opretholde fremføringen i flere sekunder. Dette kan medføre skader på maskinen. Anbring stammen igen på bordet og gentag kløvningen eller læg stammen til side.

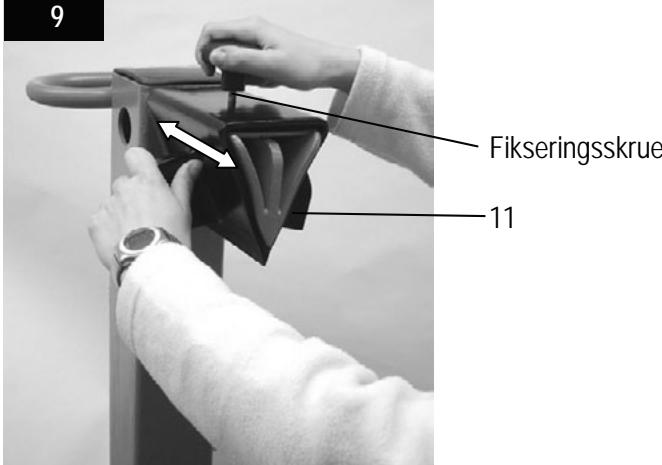

ƒ Justering af spaltekryds Hvordan løsnes en fastsiddende stamme?

1. Løsn fikseringsskruen.

Der er risiko for at knastfyldte emner kommer i klemme under kløvningen.

1. Sluk for kløveren og træk netstikket ud af kontakten.

2. Bevæg forsigtigt den fastklemte stamme frem og tilbage

for at løsne den. Fikseringsskrue Bank aldrig på den fastklemte stamme for at frigøre den. Sav aldrig den indeklemte stamme ud. Spørg ikke en ekstra person om hjælp.

ƒ Arbejdsslut: ¾ Kør spaltekniven til den nedre position (tilbagekørt tilstand). ¾ Slip et af betjeningshåndtagene. ¾ Sluk for kløveren og træk netstikket ud af kontakten. ¾ Følg vedligeholdelses- og plejehenvisningerne. ƒ Spaltning af kort træ:

1. Øvre position af bordpladen

2. Anbring stammen på kløverens bord. Ill. 2

L Træet må udelukkende bearbejdes i fiberretningen.

3. Hold stammen fast med spændekløerne.

Vedligeholdelse og pleje Træk netstikket ud før vedligeholdelses- og rengøringsarbejde. Bær sikkerhedshandsker for at undgå skader på hænderne.

Iagttag følgende for at opretholde brændekløverens funktionsdygtighed: ƒ Rengør maskinen grundigt efter afslutning af arbejdet. ƒ Fjern harpiksrester. ƒ Smør kløvesøjlen jævnligt med fet eller sprøjt den med miljørigtig sprøjteolie. ƒ Kontroller oliestanden resp. udskift olien. ƒ Kontroller hydraulikslangerne og slangeforbindelserne regelmæssigt for tæthed og fasthed. Slibning af spaltekniven Denne brædespalter er udstyret med en forstærket spaltekniv, hvis klinge er blevet særligt behandlet. Efter længere driftstid, ved reduceret ydelse eller ved let deformering skal spalteknivens skær slibes eller skærpes med en fin fil (fjern grater). IIl. 11 Når oliestanden er mellem de to markeringer, er der nok olie i beholderen. Hvis oliestanden er under den nederste markering skal der efterfyldes olie ved hjælp af en ren tragt.

6. Kontroller olietætningen. Udskift den i tilfælde af

7. Før målepinden igen ind i åbningen.

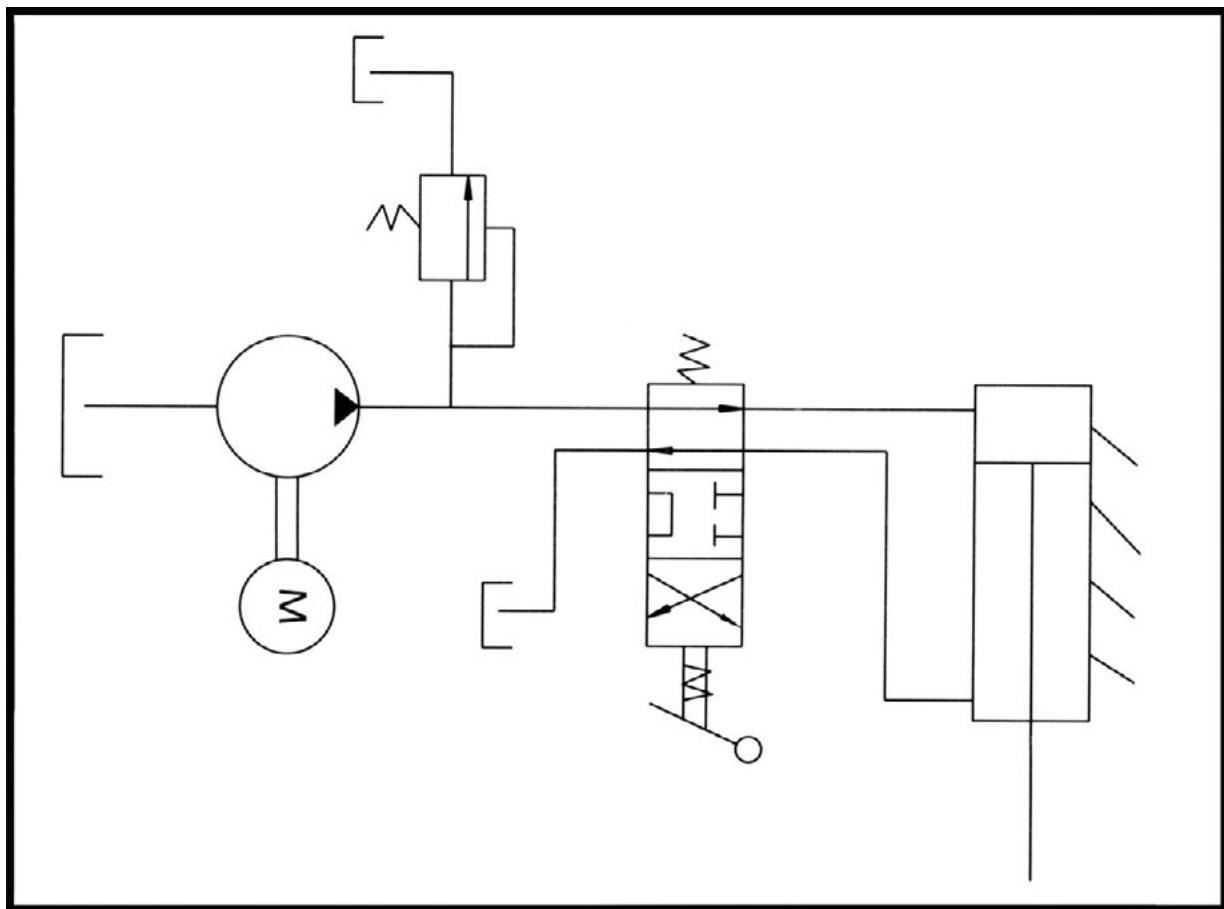

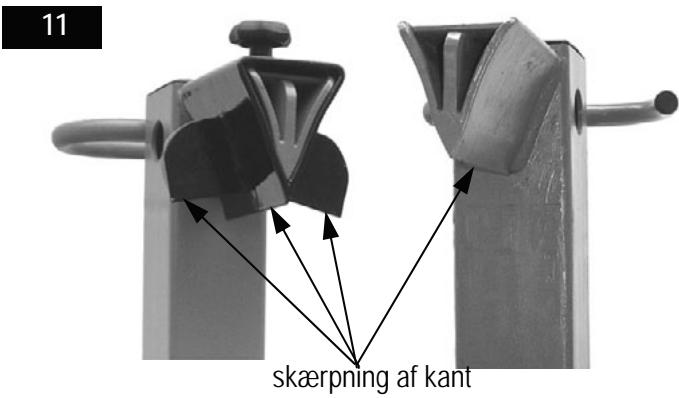

skærpning af kant Hvordan kontrolleres oliestanden? Hydraulikanlægget er et lukket system med olietank, oliepumpe og styrerventil. Kontrollér smøreolieniveauet regelmæssigt. Lave olieniveauer kan beskadige oliepumpen. Smøreolieniveauet ligger ca. 1 ~ 2 centimeter lavere end olietankens overflade. Første olieskift efter 50 driftstimer, derefter alle 500 driftstimer Spaltesøjlen skal være i tilbagekørt tilstand. Ill.12 Udskiftning: Hvornår skal olien udskiftes?

1. Spaltesøjlen skal være i tilbagekørt tilstand. Ill. 12

2. Fjern forklædningen

4. Løs udluftningskappen

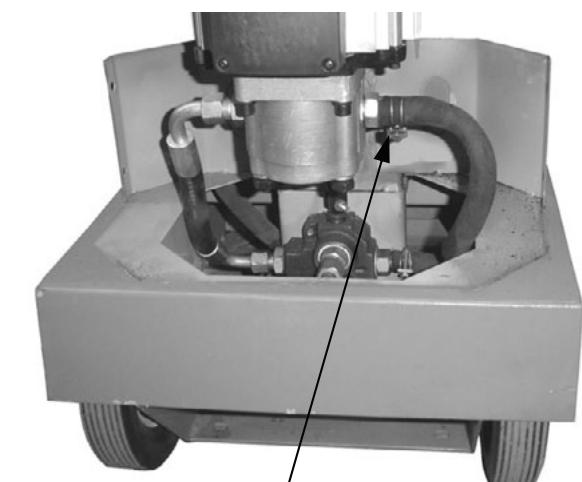

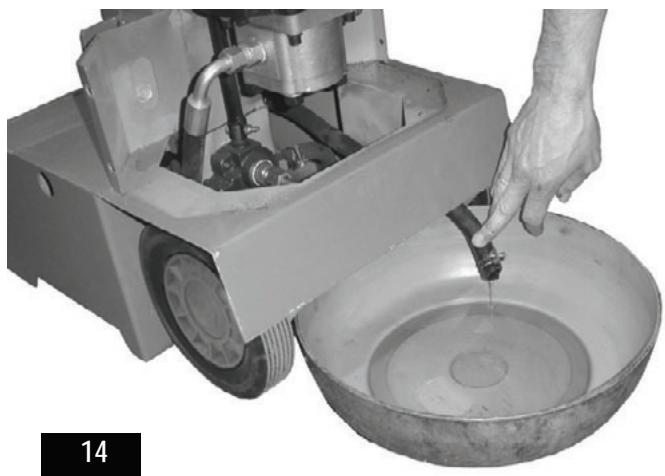

5. Løs slangeklemmen på olieslangen, således at olien kan

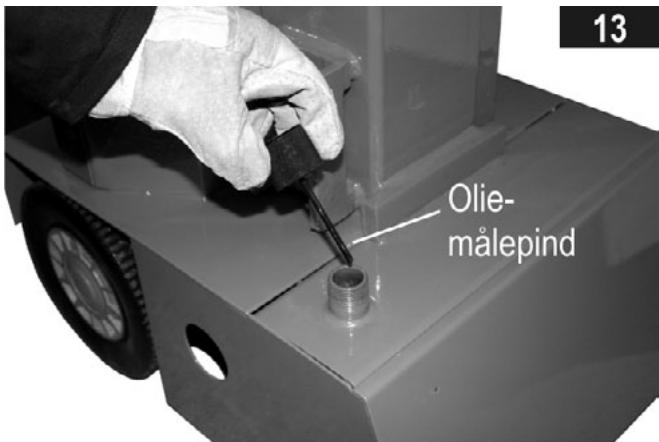

løbe ud. Træk oliemålepin-den ud. Rengør oliemåle-pinden og olie-tætningen. Før målepinden igen ind i åbningen til stop-pet. Træk oliemålepin-den ud igen.

Bortskaf spildolien efter forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden eller at blande den med normal affald.

Aral Vitam GF 22 BP Energol HLP-HM 22 Mobil DTE 11 Shell Tellus 22 eller olie af samme kvalitet. Anvend ingen andre oliesorter. Brug af andre oliesorter har indflydelse på hydraulikcylinderens funktion. Tilslut olieslangen igen. Påfyld ny hydraulikolie (6,0 liter) ved hjælp af en ren tragt. Skru udluftningskappen på igen. Fastgør forklædningen. Tekniske data Model Kløvetryk ASP 8-1050 80 kN (8 t) ± 10 % 1025 mm min. 120 – max. 320 mm 480 mm ca. 0,06 m/sek. ca. 0,05 m/sek. 6,0 Liter 21 MPa (210 bar) P1 = 3700 W S6 – 40% Trefasestrøm 400 V 3~ 50 Hz, 10 A träge længde 930 x bredde 830 x højde 1470 mm ca. 125 kg Trælængde Trædiameter Kløvelængde Fremløbshastighed Tilbageløbshastighed Hydraulikolie (max.) Hydrauliktryk Elmotoreffekt (optaget effekt) Tilslutning Dimensioner Vægt

Mulige fejl Problem Mulig årsag Afhjælpning ⇒ Anbring stammen på ny ⇒ Stammen er ikke placeret korrekt ⇒ Stammen overskrider de tilladte ⇒ Afkort stammen til de tilladte størrelser størrelser eller træet er for hårdt for maskinen ⇒ Skærp spaltekniven, og kontroller den ⇒ Spaltekniven kløver ikke for grater og kærve ⇒ Kontroller oliestanden; efterfyld om ⇒ Hydrauliktryk for lavt nødvendigt olie. Hvis problemet ikke kan afhjælpes, kontakt producenten eller et autoriseret firma. ⇒ Udløserarm bøjet (hydraulikproppen ⇒ Lad producenten eller et autoriseret firma justere stangen skubbes ikke helt ind) ⇒ Forkert tilslutningsledning (længere ⇒ Anvend den rigtige tilslutningsledning end 10 m eller for småt koretværsnit) Brændespalteren arbejder ikke selvom ⇒ Ventil åbner ikke som følge af løse ⇒ Kontrollér og spænd delene motoren kører forbindelser ⇒ Bøjede dele repareres af producent ⇒ Betjeningshåndtaget eller dets dele er eller et af denne nævnt firma bøjede Motoren starter, men spaltesøjlen kører ⇒ Forkert motordrejeretning ⇒ Motorens drejeretning kontrolleres og ikke ind ændres (se side. 51) ⇒ Netspænding mangler ⇒ Kontroller sikringen. Motoren starter ind ⇒ 2-faseløb ved drejestrømsmotor ⇒ Lad en elektriker kontrollere sikring og tilførselsledning ⇒ Tilslutningskabel er defekt ⇒ Udskift tilslutningskablet eller lad det efterse af en elektriker. ⇒ Elmotor er defekt ⇒ Kontakt producenten eller autoriseret firma til afhjælpning af ⇒ Kontakt defekt (DS) problemet. ⇒ Kontakt eller kondensator defekt Stammen kløves ikke (for lav kløveydelse) Garanti Vi henviser til vedlagte garantierklæring.
