BRUGSANVISNING ASP 5-520 N ATIKA

After udpakning skal kartonens indhold kontrolleres med hensyn til

fulldstaendighed

evt.transportskader

Reklamationer skal omgående meddeles forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

1 formonteret apparatenhed
1 manoverspaken
1brugsanvisning

SK

Obsah dodávky

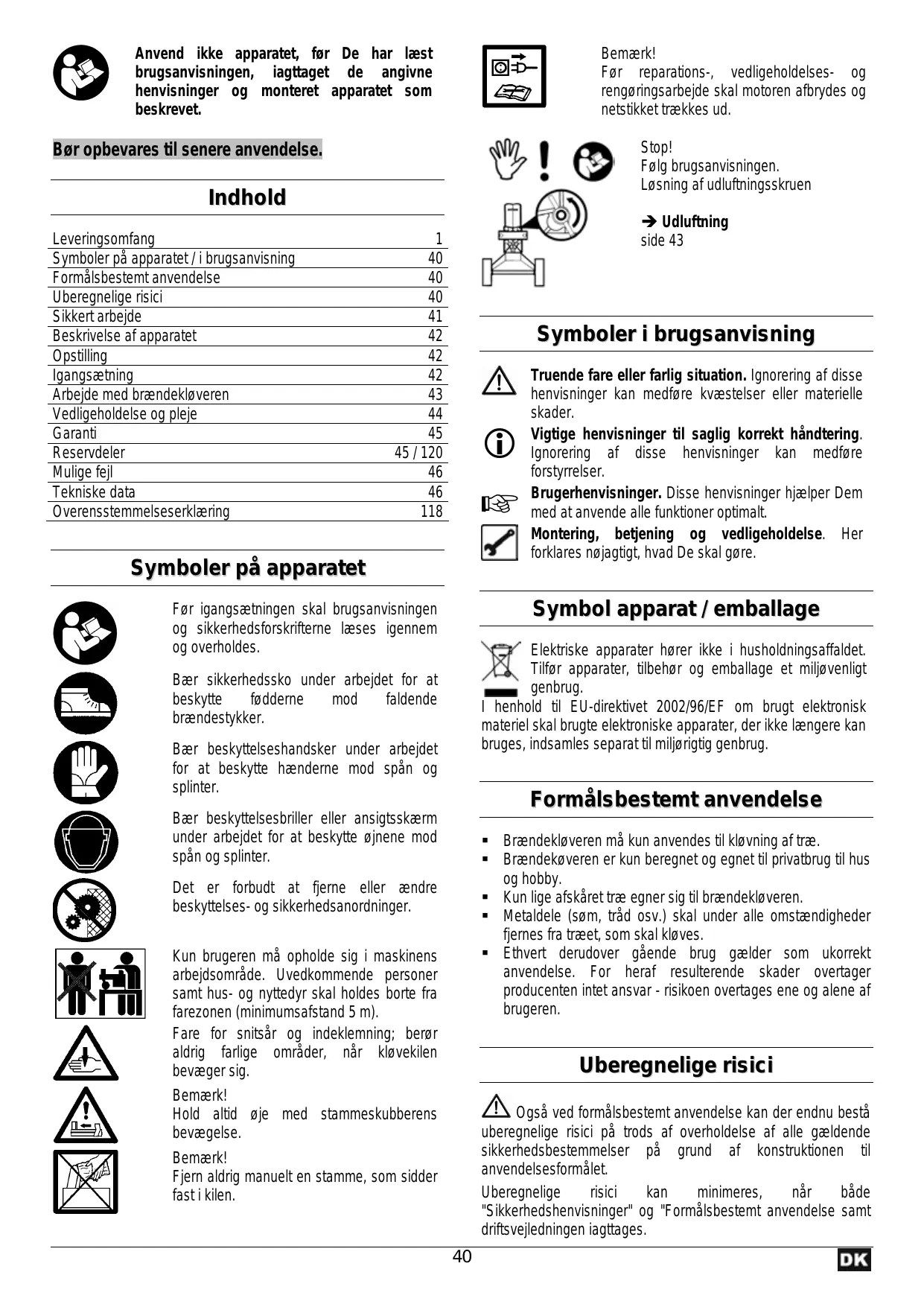

Anvend ikke apparatet, før De har*Læst brugsanvisningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet.

Leveringsomfang	1
Symboler på apparatet / i brugsanvisning	40
Formålsbestemt anvendelse	40
Uberegnelige risici	40
Sikkert arbejde	41
Beskrivelse af apparatet	42
Opstilling	42
Igangsætning	42
Arbejde med brændekloveren	43
Vedligeholdelse og pleje	44
Garanti	45
Reservdeler	45/120
Mulige fejl	46
Tekniske data	46
Overensstemmelseserklæring	118

Symboler på apparatet

Før igangsætningen skal brugsanvisningen og sikkerhedsforskrifterne læses igennem og overholds.

Bær sikkerhedssko under arbejdet for at beskytte fddderne mod faldende brændestykker.

Bær beskyttelseshandsker under arbejdet for at beskytte hænderne mod span og splinter.

Bær beskyttelsesbriller erler ansigtsskaerm under arbejdet for at beskytte øjnene mod span og splinter.

Det er forbudt at fjerne eller ændre beskyttelses- og sikkerhedsanordninger.

Kun brugeren ma opholde sig i maskinens arbejdsomrade. Uvedkommende personer samt hus- og nyttedyr skal holds borte fra farezonen (minimumsafstand 5 m).

Fare for snitsår og indeklemning; berør aldrig farlige områder, nar kløvekilen bevæger sig.

Bemaerk!

Hold altid oje med stammeskubberens bevægelse.

Bemaerk!

Fjern aldrig manuelt en stamme, som sidder fast i kilen.

Bemaerk!

För reparations-, vedligeholdelses- og

rengoringsarbebje skeletal motoren afbrydes og

netsikket traekkes ud.

Stop!

Lösning af udluftningsskruen

Udluftning

side 43

Symboler i brugsanvisning

Truende fare aller farlig situation. Ignorering af disse henvisninger kan medføre kvæstelser eller materielle skader.

Vigtige henvisninger til saglig korrekt handtering. Ignorering af disse henvisninger kan medfore forstyrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nogjagtigt, hvad De skal gore.

Elektriske apparater hører ikke i husholdningsaffaldet. Tilfør apparater, tilbehør og emballage et miljøvenligt genbrug.

I henhold til EU-directivet 2002/96/EF om brugt elektronisk materiel skal brugte elektroniske apparater, der/DDk Iengere kan bruges, indsamles separat til miljorigtig genbrug.

• Brændekloveren mä kun anvendes til klovnig af træ.
• Brændekøveren er kun beregnet og egnet til privatbrug til hus og hobby.
  Kun lige afskaretraegner sig til braendekloveren.
  Metaldele (səm, trəd osv.) skal under alle omstændigheder fjernes fra treaet, som skal kloves.
• Ethvert derudover gænde brug gælder som ukorrekt anvendelse. For heraf resulterende skader overtager producenten intet ansvar - risikoen overtages ene og alene af brugeren.

Uberegnelige risici

Ogsa ved formalsbestemt anvendelse kan der endnu besta tegnelige risici på trods af overholdelse af alle gaeldende. rhedsbestemmelse på grund af konstruktionen til indelsesformålet.

Uberegnelige

risici

kan

minimeres,

nár

bade

"Sikkerhedshenvisninger" og "Formalsbestemt anvendelse som driftsvejledningen iagttages.

Hensyntagen og forsigtighed reducerer risikoen for person- og materielle skader.

• Ignorering eller tilssidesættelse af sikkerhedsforanstaltninger kan resultere i tilskadekomst af bruger eller beskadigelse af materielle ting.
• Fare på grund af strom ved anvendelse af ukorrekte eiltilsutningskabler.
• Beröring af spændingsførende dele ved Åbnede elektriske komponenter.
• Brand og glidefare pga. udlobende hydraulikvæsker.

Derudover kan der på trods af alle trufne forholdsregler bestä ikke tydelige uberegnelige risici.

Sikkert arbejde

Læs og iagtag for igangsætning af dette produit følgende henvisninger og Deres fagsammenslutnings forskritter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelse i det pagelnde land for at beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedshenvisingerne videre til alle personer, der arbejder med apparatet.
Opbevar disse sikkerhedshenvisninger på et sikkert sted.

Gør Dem kende med apparatet for brug ved hjælp af brugsanvisingen.
- Anvend apparatet ikke til formal, som det ikke er beregnet til (se "Formålsbestem anvendelse" og "Arbejde med brændekloveren").
Sorg for en stabil kripsstilling og hold hele tiden balancen.
- Indtag en arbejdsstilling, som er bag skubberen i betjeningshändtagenes område. Stå aldrig i kløvekilens område.
Stä aldrig på maskinen.
Vær forsigtig. Vær opmaerk som på arbejdet. Påbegynd arbejdet varsomt. Anvend maskinen ikke:

• nár du er traet.
  under pavirkning af narkotika, alkohol eller laegemidler, som kan have indflydelse pa din dommekraft.

Baeunderarbeitdet

• beskyttesesbriller aller ansigtsskaerm
• arbejdshandsker
  -evt.horeværn
• sikkerhedssko med stalkapper

Anvend egnet arbejdstoj:

• intet lolestiddende toj aller smykker (de kan gribes af bevægelige dele)
• Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsomrade.
  Børn og unve under 18 ar ma ikke betjene maskinen.
  Born mä参加会议.
• Anvend aldrig apparatet, mens uimplicerede personer er i naerheden.
• Apparat mã aldrig vare eden opsyn.
• Hold arbejdsområdet i orden! Uorden kan resultere iulykker.

• Overbelastmente apparatet! De arbejder bedre og mere sikkert i det angivne effektomrade.

• Apparatet må kun anvendes med komplete og korrekt anbragte sikkerhedsindretninger og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.

• Apparatets værktøj eller dele ma ikkeændres.
  Spul-ilke apparatet med vand (farekilde elektrisk strom).
• Apparatet mä ikke stå ude i regn og der mä ikke arbejdes i regnvejr.
  Opbevar det kun pa et tort sted uden for boRs rækkevidde.
• Sluk for apparatet og træk netstikket ud af stikkontakten ved:

Reparationsarbeitje
Vedligeholdeses- og rengøringsarbejde
- Afhjaelpning af fejl
Transport
Nar apparatet forlades (ogsá ved kortvarige afbrydelser)

• Kontrol af apparatet for eventuelle beskadigelser:

• Før yderligere brug af apparatet skal sikkerhedsindretningerne omhyggeligt kontrolleres med hensyn til deres upåklagelige og tiltænkte Funktion.

• Kontroller, om dele er beskadigede eller defekte. Samtlige dele skal vare rigtigt monterede og alle betingelser vare opfyldt for at sikre upåklagelig drift.
• Beskadigede sikkerhedsindretninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret værksted savidt ikke angivet på,anden MADE i brugsanvisingen.
• Beskadigede aller化进程 sikkerhedsmærkater skal erstattes.

! Elektrisk sikkerhed

Udforelse af tilslutningsledningen iht. IEC 60245 (H 07 RN-F) med et tværsnit af korerne pa mindst 2,5mm^2 ved en kabellaengde til max. 10m
- Anvend aldrig til Slutningsledninger over 10 m. Længere til Slutningsledninger forårsager spændingsfald. Motoren opnär ikke mere sin maksimale effekt, maskinfunktionen reduceres.
- Ved trækning af tilslutningskablerne skal De være opmaerk som pa, at disse ikke klemmes inde, bojes, og at stikforbindelsen ikke bliver vad.
- Anvend ikke kablet til formål, som det ikke er beregnet til. Beskyt kablet mod varme, olie og skarpe kanter. Anvend kablet ikke til at trække stikket ud af stikkontakten.
- Kontroller forlangerledningen regelmæssigt og udskift i tilfælde af beskadigelser.
- Anvend ingen defekte tilshitningskabler.
- Anvend udendørs kun de hertil tilladte og tilsvarende markerede forlængerledninger.
Anvend ingen provisoriske eltilslutninger.
- Sikkerhedsindretninger mä aldrig forbikobles eller saettes ud af drift.

Den elektriske tilslutning hhv. reparationer på apparatets elektriske dele鬆 kun udføres af en autoriseret elektriker eller en af vore serviceafdelinger. Lokale forskritter især i henseende til beskyttesesforanstaltninger skal iagttages.
Reparationer på apparatets andre dele skal lades udfrole af producenten hhv. en af hans serviceafdelinger.
Anvend kun originalreserve-, tilbehørs- og ekstra tilbehørdsdele. Gennem anwendelse af andre resededele og andet tilbehør kan der opstå ulykker for brugeren. For heraf resulterende skader overtager producenten intet ansvar.

A	Stammeskubber	F	Elmotor
B	Udluftningsskrue	G	Betjeningsknapper
C	Stempelstang	H	Klovekile
D	Oliemålepind	I	Styreplader
E	Topstykke	J	Betjeningshåndtag

Opstilling

For en bekvem arbejdsstilling, stil brændekloveren på en 60 - 75 cm hij arbejdsflade.

Hjulene skal blokeres med kiler for at undgå, at maskinen ruller væk under brug.

Kontroller, at arbejdsområdet opfylder følgende betingelser:

skridsikkert
plant
- fri for farer med hensyn til at snuble
- tilstraekkeligt lys

Anvend ikke maskinen iærheden af biogas, benzinrender eller andre let brændbare materialer.

Igangsætning

• Kontroller, at apparatet er monteret komplet og after reglementerne.

• Kontroller før haver brug:

• Tilslutningskablerne med hensyn til defekte omrader (revner, snit o.l.)

Anvend ingen defekte kabler.

Eventuelle beskadigelser (se "Sikkert arbejde")
- Om alle skruer er strammede.
hydraulikken for laekager

(1) Nettilslutning

• Sammenlign på apparatets mærkeplade den angivnespænding med netspændingen og tilslut apparatet til entilsvarende og korrekte stikkontakt.
• Anvend forlaengerledninger med tilstrækkeligt tværshit.
• Tilsut maskinen via et Fi-relae (fejIstromsrelae) pa 30 mA.

Sikring: 16 A

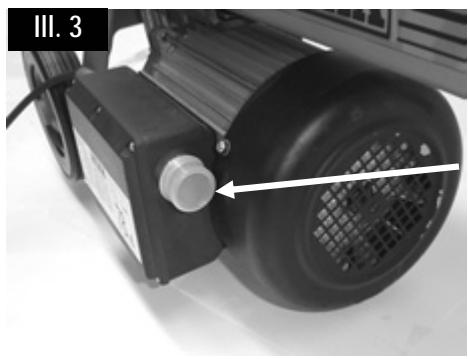

① Betjeningsknapper

Betjeningsknapper

Taend

Tryk den gronne knap. Motoren körer sä länge den gronne knap holds nede.

Sluk

Slip den gronne knap igen.

! Brug apparatet ikke, hvis dens betjeningsknapper ikke fungerer korrekt. Beskadigede betjeningsknapper skal omgående repareres eller udskiftes.

i Hydraulic

• Anvend aldrig maskinen, när der bestär fare på grund af hydraulikvæske.
• Kontroller, at maskinen og arbejdsområdet er rent og frit for oliepøle.

Glide-og brandfare!

• Kontroller regelmæssigt, om der er nok hydraulikolie i beholderen (se Vedligeholdelse og pleje)

Indhold: 2,7 liter ASP 4-370

3,2 liter ASP 5-520 N

Ekstra SIKKERHEDSHENVISNINGER

• Brændekloveren mä kun betjenes af en person.
• Kun personer over 18 År, som har læst og forstæt bruqsanvisningen,omaly betjene maskinen.
• Anvend beskyttelsesudstyret (beskyttesesbriller/ ansigtsskærm, handsker, sikkerhedssko) for at beskytte dig mod mulige kvæstelser.
• Klov aldrig stammer, som indeholder som, metalträde aller andere genstande.
• Træ og træspaner, der allerede er blevet kløvet, udgør et farligt arbejdsområde. Der er fare for at snuble, glide aller falde. Arbejdsområdet skal altid+vare ryddet op.
• Læg aldrig hænderne på maskinens bevægelige dele, nær den er i gang. Overhold en sikkerhedsafstand til træstamme, skubber og kløvekile for at beskytte hænderne mod kvæstelser.
  Klov kun traeder svarer til maks.arbejdslaengde.

Hvad kan jeg kløve?

Stammernes størrelse, der mA kløves

	ASP 4-370	ASP 5-520 N
Trælændde:	max. 370 mm	max. 520 mm
Trædiameter:	50 – 250 mm

Traediameteren er en anbefalet referenceværdi, fordi:

• tyndt træ kan være vanskeligt at klove, hvis det har knasthuller eller fibrene er for stærke.

Forarbejd ingen gronne træstammer. Det er meget nemmere at klove torre, oplagrede træstammer. Disse hænger ikke sa tit fast i maskinen som grønt (vådt) træ.

Hårdtræ kan nemt revne. Vær ekstra forstigtig!

Betjening

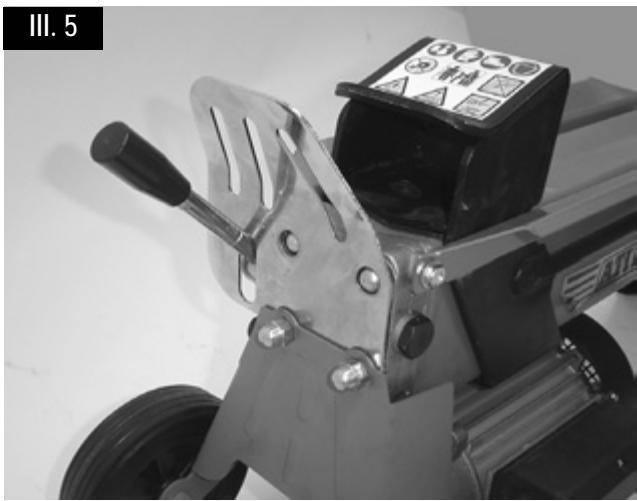

Tohändsbetjening

1. Tryk på betjeningsknapper på elmotoren - ill. 3. Vent et par sekunder, indtil motoren har næt sin sluthastighed og trykket i hydraulikpumpen er oprettet.
2. Tryk samtidigt betjeningshandtaget nedad - ill. 4.

Stammeskubberen presser stammen mod klovekilen. Stammen kloves.
3. Slip betjeningshandtaget og betjeningsknapper; stammeskubberen korer tilbage til sin udgangsposition - ill. 5.

Særlige henvisninger til kløvning:

Forberedelser:

Forbered træet, der skal kløves, til de maksimale størrelser (370 / 520 mm lang, Ø 50 - 250 mm), som mA forarbejdes, og kontroller, at træet er skåret lige.

Anbring træet sáledes ved brændekloveren, at du ikkekommen i fare (fare for at snuble).

Udluftning

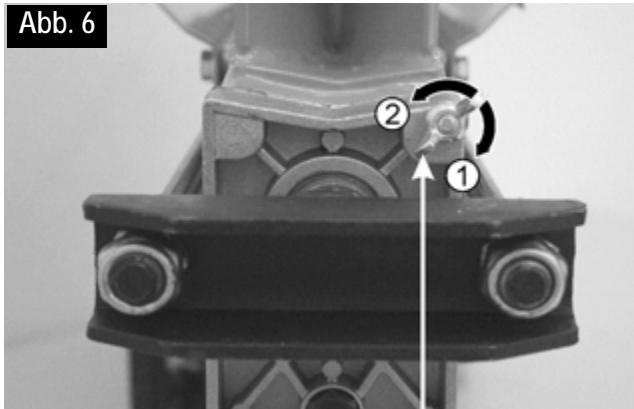

Løsn udluftningsskruen 3 - 4 omdrejninger - ill. 6.

Stram først igen skruen, nar arbejdet er afsluttet.

Udluftningsskrue

Kløvning af tra:
Læg altid stammerne på langs og fladt på kloverens hovedramme. Stammen skal omsluttes af styrepladerne - ill. 7.

Læg aldrig stammen på skrå på hovedrammen - ill. 8.

Kontroller altid, at klovekilen og stammeskubberen kan holde stammeenderne lodret.

Klovaldrig to stammer i en arbejdsgang.
Læg ikke mere træ på og udskift ikke træ under arbejdsprocessen.

Fremtving aldrig kløvning af en stamme ved at opretholde fremføringen i flere sekunder. Dette kan medføre skader på maskinen.

Anbring stammenigen på hovedrammen og gentag kløvningen aller læg stammen til side.

Hvordan Iøsnes en fastsiddende stamme?

1. Slip betjeningshandtaget og betjeningsknapper, säledes at stammeskyderen kan køre tilbage.
2. Læg en trekantet trækile under stammen, kør stammeskubberen frem for at den kan presse kilen ind under den fastsiddende stamme.
3. Gentag donne proces med støre kiler, hvis stammen/DDk Iøsner sig.

Under lösningen må der aldrig bankes på den fastsiddende stamme og hænder må Heller ikke komme iærheden af den. Spørg ikke en ekstra person om hjælp.

Forsog ikke at løsne stammen gennem slag med et værktøj, da motorblokken i sö fald kan ødelægges.

Arbejdsslut:

Sorg for at stammeskyderen er kort tilbage til udgangsposition.
Trak derefter netstikket ud.
Skru udluftningsskruen fast igen - ill. 6.
Folg vedligeholdeses- og plejehenvisingerne.

Vedligeholdelse og pleje

Træk netstikket ud før vedligeholdses- og rengøringsarbejde.

Bær sikkerhedshandsker for at undgå skader på hænderne.

lagtag følgende for at opretholde brændekloverens Funktionsdygtighed:

• Rengør maskinen grundigt after aflsutnig af arbejdet.
  Fjern harpiksrester.

Smør stempelstangen (ill. 1 / 2) regelmæssigt med en miljøvenlig sprayolie.
- Kontroller oliestanden resp. udskift olien.

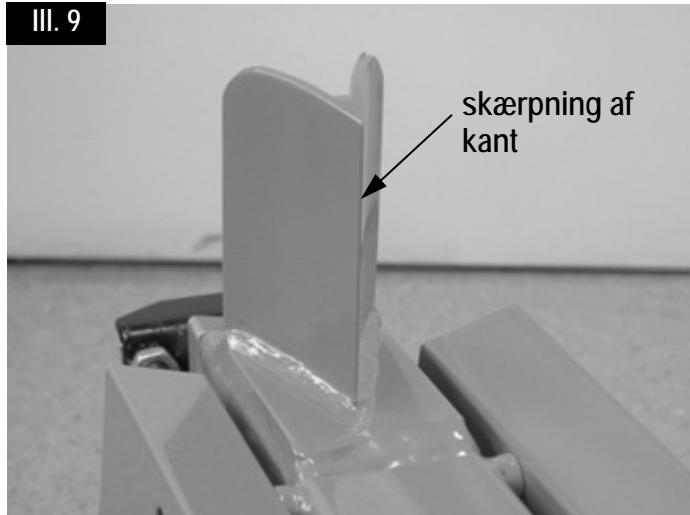

Skærpning af kløvekile

Skærp klovekilen med en fin fil after laengere driftstid aller ved reduceret kloveydelse (fjernelse af grater) ill. 9.

Hvordan kontrolleres oliestanden?

1. Stammeskubberen skal vare kort tilbage til udgangspositionen.
2. Kip brændekloveren säledes, at pafyldningsabningen er opad ill. 10.

Til oprejsning og fastholdelse af brændekloveren er en ekstra person nødvendig.

1. Skru oliemälepinden ud - ill. 11. Vær opmærksom pa olietætningen under udtagningen.
2. Rengør oliemålepinden og olietætningen.
3. Førmalepinden ingen ind i abninger til stoppet.
4. Traek oliemalepinden ud igen.

Nár oliestanden er mullem de to markeringer, er der nok olie i beholderen.
Hvis oliestanden er under den nederste markingering skal der afterfyldes olie ved hjælp af en ren trag.

nederste markering overste markering

1. Kontroller olietaelningen. Udskift den i tilfaelde af beskadigelser.

Olietaetning

1. Skru oliemalepinden fast igen.

Bemærk! Stram ikke skruen for fast for at undgå beskadigelser på olietæntingen og i topstykkets gezind.

Hvornár skal olien udskiftes?

Første olieskift after 50 driftstimer, derefter alle 250 driftstimer.

Udskifting:

1. Stammeskubberen skal vare kort tilbage til udgangspositionen.
2. Stil en beholder, som kan rumme mindst 4 liter olie, under brændekloveren.
3. Skru oliemälepinden ud. Vær opmaerksom på olietæntingen under udtagningen.
4. Kip derefter maskinen for at hælde olien ned i beholderen.
5. Kip derefter brændekloveren säledes, at pafyldningsabningen er opad - ill. 10.

Til oprejsning og fastholdelse af brændekloveren er en ekstra person nødvendig.

1. Páfyld ny hydraulikolie (2,7 / 3,2 liter) ved hjælp af en ren tragt.
2. Rengør oliemålepinden og olietæntingen.
3. Kontroller olietaetningen. Udskift den i tilfaelde af beskadigelser.
4. Skru oliemålepinden fast igen.
   Bemærk! Stram ikke skruen for fast for at undgå beskadigelser på olietætningen og i topstykkets gezind.

Bortskaf spildolien after forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden eller at blande den med normal affald.

Hydraulikolie

Anvend ingen andre oliesorter. Brug af andre oliesorter har indflydelse på hydraulikcylinderens Funktion.

Garanti

Vi henviser til vedlagte garantierklæring

Reservdeler

Reservedelene fremgär af reservationstegningen.

Bestilling af reservedele:

• Leverandör er producenten eller forhandleren

• Nødvendige oplyninger ved bestillingen:

• Reservedelsnr.

• Reservedelens betegnelse
• Onsket styktal
  Model
  Typ

Eksempel: 360431, 1, Brændeklover, ASP 5-520 N

Mulige fejl

Problem	Mulig ørsag	Afhjælpning
Stammen kløves ikke (for lav kløveydelse)	→ Stammen er ikke placeret korrekt → Stammen overskrider de tilladte størrelser eller træet er for*hårdt for maskinen → Kløvekile kløver ikke → Olielækage → Hydrauliktryk for lavt → Forkert tilslutningsledning (længere end 10 m aller for småt korettærsnit)	→ Anbring stammen på ny → Afkort stammen til de tilladte størrelser → Skærp kløvekilen, og kontROLLER den for grater og kærve → Læg et stykke karton under brændekloveren for at &,nde lækagen. Kontakt producenten til afhjælpning af problemet. → Kontroller olistanden; afterfyld om质地vendigt olie. Hvis problemet ikke kan afhjælpes,kontakt producenten. → Anvend den rigtige tilslutningsledning.
Stammeskubberen kær usikkert eller med stærke vibrationener	→ Luft i kredsløbet	→ Udluftningsstkruen abnes. → Kontroller olistanden; afterfyld om质地vendigt olie. Hvis problemet ikke kan afhjælpes,kontakt producenten.
Stammeskubberen kær erkte ud	→ Hydraulikpumpe defekt	→ Kontakt producenten til afhjælpning af problemet.
Motoren starter ikke	→ Netspænding mangler → Tilslutningskabel er defekt → Elmotor er defekt	→ Kontroller sikringen (16 A). → Udskift tilslutningskablet eller lad det efterse af en elektriker. → Kontakt producenten til afhjælpning af problemet.
Olielækage på oliemålepinden	→ Olietænting utæt ved oliemålepinden	→ Udskift olietæningen.

Tekniske data

Model	ASP 4-370	ASP 5-520
Typ	ASP 4-370	ASP 5-520 N
Kløvetryk	40 kN (4 t)	50 kN (5 t)
Trælængde	370 mm	520 mm
Trædiameter	50 – 250 mm
Kløvelængde	302 mm	392 mm
Stempelstangens diameter	30 mm
Hydraulikolie (max.)	2,7 liter	3,2 liter
Elmotoreffekt	P = 1500 W (S3)
Tilslutning	230 V ~ 50 Hz
Omdrejningstal	2850 min -1
Dimensioner	længde 770 x bredde 260 x hjde 455 mm	længde 940 x bredde 260 x hjde 455 mm
Vægt	36 kg	41 kg

Brændeklover ASP 4-370, ASP 5-520 (Seriennummer: se sidste side)

stemmer overens med forskrifterne i de ovennævnte EF-direktiver samt med forskrifterne i følgende yderligere direktiver: 2004/108/EF, 2006/95/EF.
