BRUGSANVISNING ASP 4 ATIKA

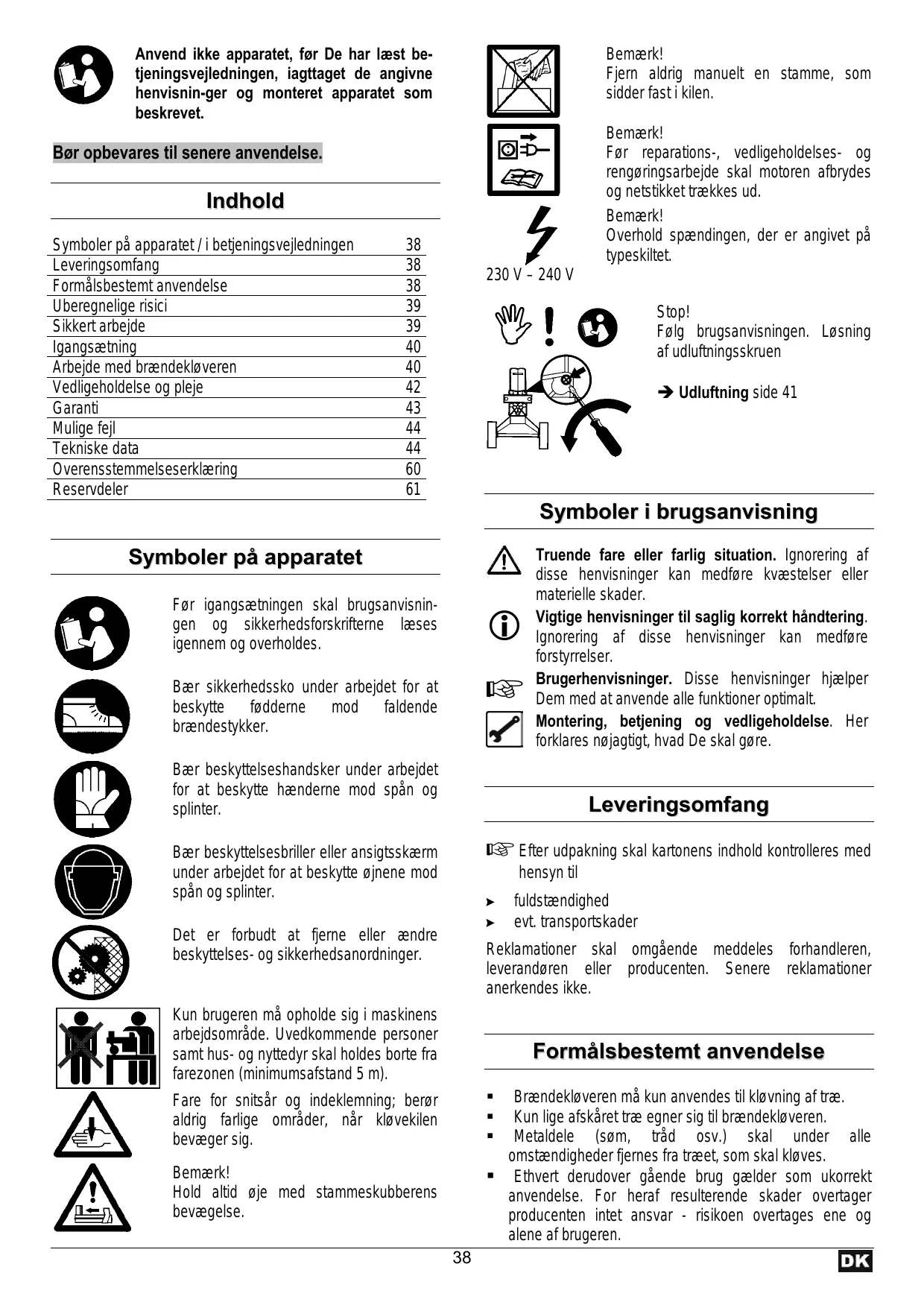

Anvend ikke apparatet, før De har læst betjeningsvejledningen, iagttaget de angivne henvisnin-ger og monteret apparatet som beskrevet. Bemærk! Fjern aldrig manuelt en stamme, som sidder fast i kilen. Bemærk! Før reparations-, vedligeholdelses- og rengøringsarbejde skal motoren afbrydes og netstikket trækkes ud. Bemærk! Overhold spændingen, der er angivet på typeskiltet. Bør opbevares til senere anvendelse. Indhold Symboler på apparatet / i betjeningsvejledningen Leveringsomfang Formålsbestemt anvendelse Uberegnelige risici Sikkert arbejde Igangsætning Arbejde med brændekløveren Vedligeholdelse og pleje Garanti Mulige fejl Tekniske data Overensstemmelseserklæring Reservdeler

230 V – 240 V Stop! Følg brugsanvisningen. Løsning af udluftningsskruen Udluftning side 41 Symboler i brugsanvisning Symboler på apparatet Før igangsætningen skal brugsanvisningen og sikkerhedsforskrifterne læses igennem og overholdes.

Bær sikkerhedssko under arbejdet for at beskytte fødderne mod faldende brændestykker. Bær beskyttelseshandsker under arbejdet for at beskytte hænderne mod spån og splinter. Truende fare eller farlig situation. Ignorering af disse henvisninger kan medføre kvæstelser eller materielle skader. Vigtige henvisninger til saglig korrekt håndtering. Ignorering af disse henvisninger kan medføre forstyrrelser. Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt. Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre. Leveringsomfang Efter udpakning skal kartonens indhold kontrolleres med hensyn til Bær beskyttelsesbriller eller ansigtsskærm under arbejdet for at beskytte øjnene mod spån og splinter. ! fuldstændighed ! evt. transportskader Det er forbudt at fjerne eller ændre beskyttelses- og sikkerhedsanordninger. Reklamationer skal omgående meddeles forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke. Kun brugeren må opholde sig i maskinens arbejdsområde. Uvedkommende personer samt hus- og nyttedyr skal holdes borte fra farezonen (minimumsafstand 5 m). Formålsbestemt anvendelse Brændekløveren må kun anvendes til kløvning af træ. Kun lige afskåret træ egner sig til brændekløveren. Metaldele (søm, tråd osv.) skal under alle omstændigheder fjernes fra træet, som skal kløves. Ethvert derudover gående brug gælder som ukorrekt anvendelse. For heraf resulterende skader overtager producenten intet ansvar - risikoen overtages ene og alene af brugeren. Fare for snitsår og indeklemning; berør aldrig farlige områder, når kløvekilen bevæger sig. Bemærk! Hold altid øje med stammeskubberens bevægelse.

Anvend egnet arbejdstøj: − intet løstsiddende tøj eller smykker (de kan gribes af bevægelige dele) Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsområde. Børn og unge under 18 år må ikke betjene maskinen. Børn må ikke komme i nærheden af apparatet. Anvend aldrig apparatet, mens uimplicerede personer er i nærheden. Apparat må aldrig være uden opsyn. Hold arbejdsområdet i orden! Uorden kan resultere i ulykker. Overbelast ikke apparatet! De arbejder bedre og mere sikkert i det angivne effektområde. Apparatet må kun anvendes med komplette og korrekt anbragte sikkerhedsindretninger og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden. Apparatets værktøj eller dele må ikke ændres. Spul ikke apparatet med vand (farekilde elektrisk strøm). Apparatet må ikke stå ude i regn og der må ikke arbejdes i regnvejr. Opbevar det kun på et tørt sted uden for børns rækkevidde. Sluk for apparatet og træk netstikket ud af stikkontakten ved: − Reparationsarbejde − Vedligeholdelses- og rengøringsarbejde − Afhjælpning af fejl − Transport − Når apparatet forlades (også ved kortvarige afbrydelser) Kontrol af apparatet for eventuelle beskadigelser: yderligere brug apparatet skal − Før sikkerhedsindretningerne omhyggeligt kontrolleres med hensyn til deres upåklagelige og tiltænkte funktion. − Kontroller, om dele er beskadigede eller defekte. Samtlige dele skal være rigtigt monterede og alle betingelser være opfyldt for at sikre upåklagelig drift. − Beskadigede sikkerhedsindretninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret værksted så vidt ikke angivet på anden måde i brugsanvisningen. − Beskadigede eller ikke læsbare sikkerhedsmærkater skal erstattes. Uberegnelige risici Også ved formålsbestemt anvendelse kan der endnu bestå uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelser grund konstruktionen til anvendelsesformålet. Uberegnelige risici kan minimeres, når både "Sikkerhedshenvisninger" og "Formålsbestemt anvendelse samt driftsvejledningen iagttages. Hensyntagen og forsigtighed reducerer risikoen for personog materielle skader. Ignorering eller tilsidesættelse af sikkerhedsforanstaltninger kan resultere i tilskadekomst af bruger eller beskadigelse af materielle ting. Fare på grund af strøm ved anvendelse af ukorrekte eltilslutningskabler. Berøring af spændingsførende dele ved åbnede elektriske komponenter. Derudover kan der på trods af alle trufne forholdsregler bestå ikke tydelige uberegnelige risici. Sikkert arbejde Læs og iagttag før igangsætning af dette produkt følgende henvisninger og Deres fagsammenslutnings forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pågældende land for at beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedshenvisningerne videre til alle personer, der arbejder med apparatet. Opbevar disse sikkerhedshenvisninger på et sikkert sted. Gør Dem kendt med apparatet før brug ved hjælp af betjeningsvejledningen. Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med brændekløveren"). Sørg for en stabil kropsstilling og hold hele tiden balancen. Indtag en arbejdsstilling, som er bag skubberen i betjeningshåndtagenes område. Stå aldrig i kløvekilens område. Stå aldrig på maskinen. Vær forsigtig. Vær opmærksom på arbejdet. Påbegynd arbejdet varsomt. Anvend maskinen ikke: − når du er træt. − under påvirkning af narkotika, alkohol eller lægemidler, som kan have indflydelse på din dømmekraft. Bær underarbejdet − beskyttelsesbriller eller ansigtsskærm − arbejdshandsker − høreværn − sikkerhedssko med stålkapper Elektrisk sikkerhed Udførelse af tilslutningsledningen iht. IEC 60245 (H 07 RN-F) med et tværsnit af korerne på mindst ⇒ 2,5 mm² ved en kabellængde til max. 10 m Anvend aldrig tilslutningsledninger over 10 m. Længere tilslutningsledninger forårsager spændingsfald. Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres. Ved trækning af tilslutningskablerne skal De være opmærksom på, at disse ikke klemmes inde, bøjes, og at stikforbindelsen ikke bliver våd. Anvend ikke kablet til formål, som det ikke er beregnet til. Beskyt kablet mod varme, olie og skarpe kanter. Anvend kablet ikke til at trække stikket ud af stikkontakten.

Kontroller forlængerledningen regelmæssigt og udskift i tilfælde af beskadigelser. Anvend ingen defekte tilslutningskabler. Anvend udendørs kun de hertil tilladte og tilsvarende markerede forlængerledninger. Anvend ingen provisoriske eltilslutninger. Sikkerhedsindretninger må aldrig forbikobles eller sættes ud af drift.

Ekstra SIKKERHEDSHENVISNINGER Brændekløveren må kun betjenes af én person. Kun personer over 18 år, som har læst og forstået brugsanvisningen, må betjene maskinen. Anvend beskyttelsesudstyret (beskyttelsesbriller/ ansigtsskærm, handsker, sikkerhedssko) for at beskytte dig mod mulige kvæstelser. Kløv aldrig stammer, som indeholder søm, metaltråde eller andre genstande. Træ og træspåner, der allerede er blevet kløvet, udgør et farligt arbejdsområde. Der er fare for at snuble, glide eller falde. Arbejdsområdet skal altid være ryddet op. Læg aldrig hænderne på maskinens bevægelige dele, når den er i gang. Overhold en sikkerhedsafstand til træstamme, skubber og kløvekile for at beskytte hænderne mod kvæstelser. Kløv kun træ, som svarer til maksimummet af længden på 370 mm, der må forarbejdes. Den elektriske tilslutning hhv. reparationer på apparatets elektriske dele må kun udføres af en autoriseret elektriker eller en af vore serviceafdelinger. Lokale forskrifter især henseende til beskyttelsesforanstaltninger skal iagttages. Reparationer på apparatets andre dele skal lades udføre af producenten hhv. en af hans serviceafdelinger. Anvend kun originalreserve-, tilbehørs- og ekstra tilbehørsdele. Gennem anvendelse af andre reservedele og andet tilbehør kan der opstå ulykker for brugeren. For heraf resulterende skader overtager producenten intet ansvar. Opstilling Igangsætning For en bekvem arbejdsstilling, stil brændekløveren på en

60 - 75 cm høj arbejdsflade.

Kontroller, at apparatet er monteret komplet og efter reglementerne. Kontroller før hver brug: − Tilslutningskablerne med hensyn til defekte områder (revner, snit o.l.) Anvend ingen defekte kabler. − Eventuelle beskadigelser (se "Sikkert arbejde") − Om alle skruer er strammede. − hydraulikken for lækager

Hjulene skal blokeres med kiler for at undgå, at maskinen ruller væk under brug. Kontroller, at arbejdsområdet opfylder følgende betingelser: − skridsikkert − plant − fri for farer med hensyn til at snuble − tilstrækkeligt lys Anvend ikke maskinen i nærheden af biogas, benzinrender eller andre let brændbare materialer. Nettilslutning Sammenlign på apparatets mærkeplade den angivne spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt. Anvend forlængerledninger med tilstrækkeligt tværsnit. Tilslut maskinen via et Fi-relæ (fejlstrømsrelæ) på 30 mA.

Hydraulik Arbejde med brændekløveren Hvad kan jeg kløve? Stammernes størrelse, der må kløves Trælængde: Trædiameter: max. 370 mm 50 – 250 mm Trædiameteren er en anbefalet referenceværdi, fordi: − tyndt træ kan være vanskeligt at kløve, hvis det har knasthuller eller fibrene er for stærke. − tykkere træ end ∅ 250 mm kan kløves, når fibrene er glatte og løse. Anvend aldrig maskinen, når der består fare på grund af hydraulikvæske. Kontroller, at maskinen og arbejdsområdet er rent og frit for oliepøle. Glide- og brandfare! Kontroller regelmæssigt, om der er nok hydraulikolie i beholderen (se Vedligeholdelse og pleje) Indhold: 2,6 liter Forarbejd ingen grønne træstammer. Det er meget nemmere at kløve tørre, oplagrede træstammer. Disse hænger ikke så tit fast i maskinen som grønt (vådt) træ.

Anbring træet således ved brændekløveren, at du ikke kommer i fare (fare for at snuble). Betjening Tohåndsbetjening

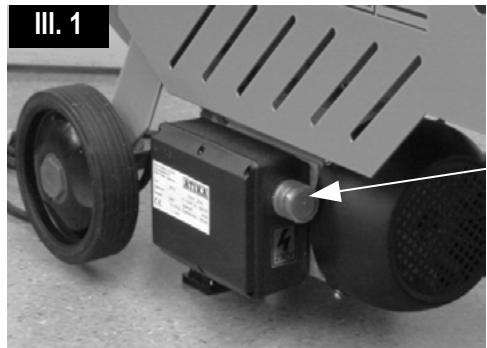

1. Tryk på ON/OFF-kontakten på elmotoren. Vent et par

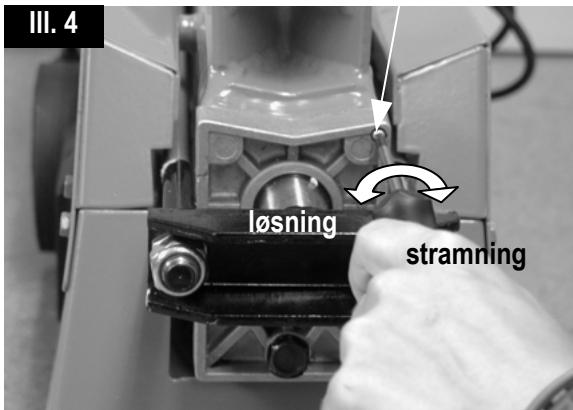

Udluftning Løsn udluftningsskruen 3 - 4 omdrejninger - ill. 4. Stram først igen skruen, når arbejdet er afsluttet. sekunder, indtil motoren har nået sin sluthastighed og trykket i hydraulikpumpen er oprettet - ill. 1.

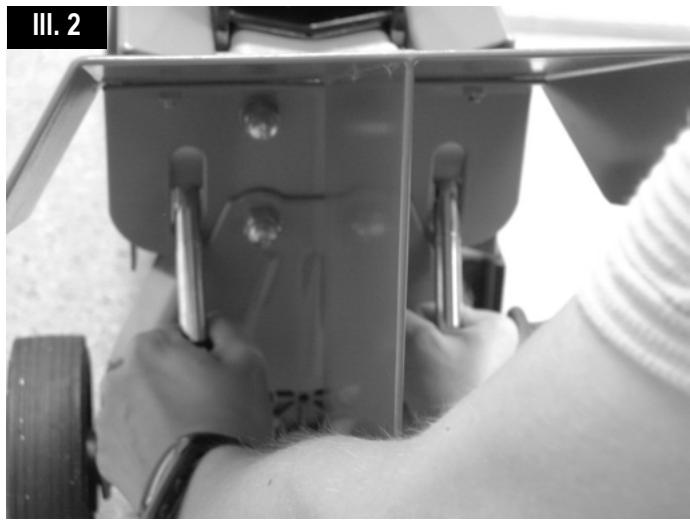

2. Tryk samtidigt begge betjeningshåndtag nedad - ill. 2.

Stammeskubberen presser stammen mod kløvekilen. Stammen kløves.

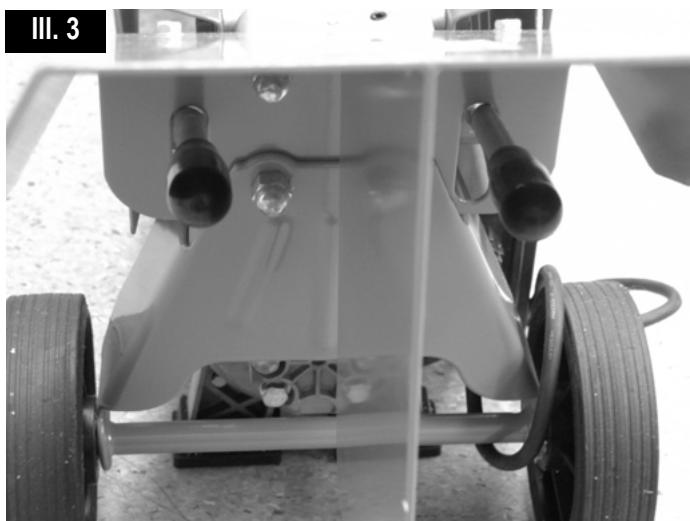

3. Slip betjeningshåndtagene; stammeskubberen kører

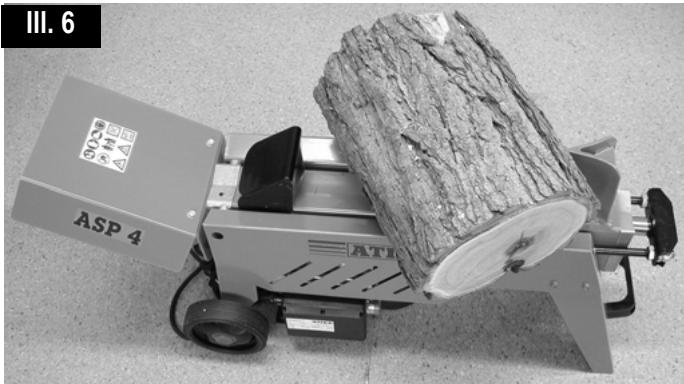

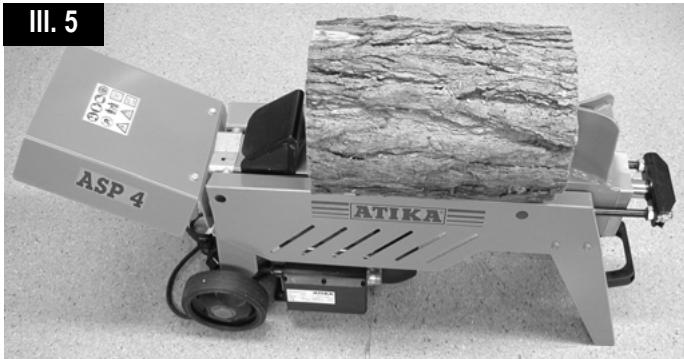

tilbage til sin udgangsposition - ill. 3. Udluftningsskrue Ill. 4 Ill. 1 løsning ON/OFFkontakt stramning Kløvning af træ: Læg altid stammerne på langs og fladt på kløverens hovedramme. Stammen skal omsluttes af styrepladerne ill. 5. Ill. 2 Ill. 5 Læg aldrig stammen på skrå på hovedrammen - ill. 6. Ill. 3 Ill. 6 Kontroller altid, at kløvekilen og stammeskubberen kan holde stammeenderne lodret. Kløv aldrig to stammer i én arbejdsgang. Læg ikke mere træ på og udskift ikke træ under arbejdsprocessen. Særlige henvisninger til kløvning:

Fremtving aldrig kløvning af en stamme ved at opretholde fremføringen i flere sekunder. Dette kan medføre skader på maskinen. Anbring stammen igen på hovedrammen og gentag kløvningen eller læg stammen til side. Forberedelser: Forbered træet, der skal kløves, til de maksimale størrelser (370 mm lang, ∅ 50 – 250 mm), som må forarbejdes, og kontroller, at træet er skåret lige.

Hvordan løsnes en fastsiddende stamme? Vedligeholdelse og pleje

1. Slip begge betjeningshåndtag for at stammeskubberen

2. Læg en trekantet trækile under stammen, kør

stammeskubberen frem for at den kan presse kilen ind under den fastsiddende stamme.

3. Gentag denne proces med større kiler, hvis stammen ikke

løsner sig. Træk netstikket ud før vedligeholdelses- og rengøringsarbejde. Bær sikkerhedshandsker for at undgå skader på hænderne. Under løsningen må der aldrig bankes på den fastsiddende stamme og hænder må heller ikke komme i nærheden af den. Spørg ikke en ekstra person om hjælp. Forsøg ikke at løsne stammen gennem slag med et værktøj, da motorblokken i så fald kan ødelægges.

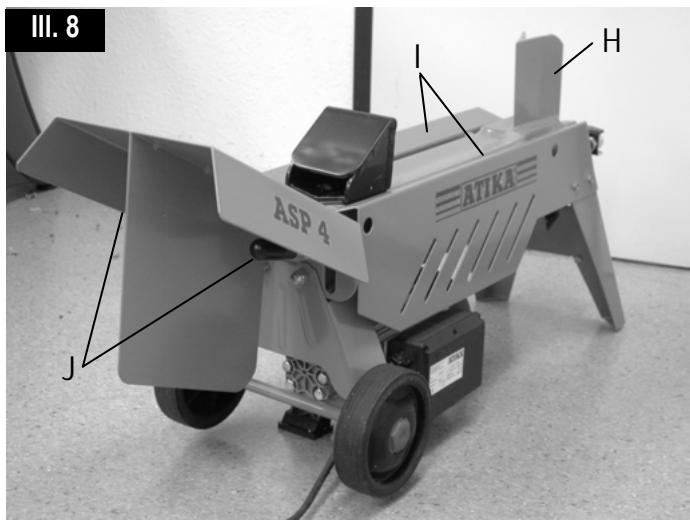

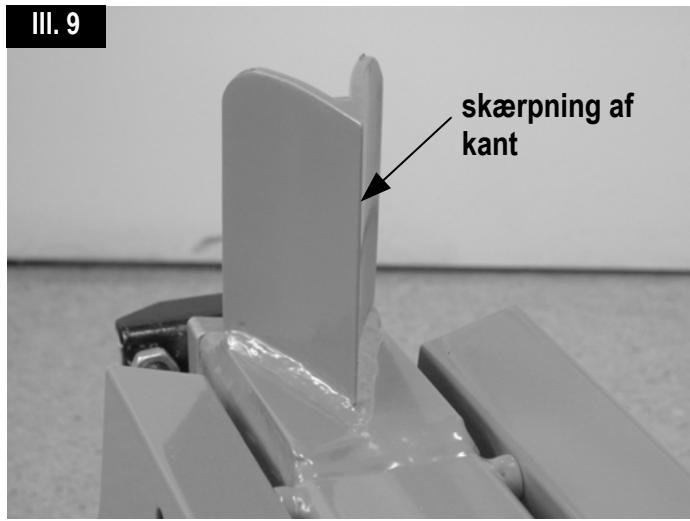

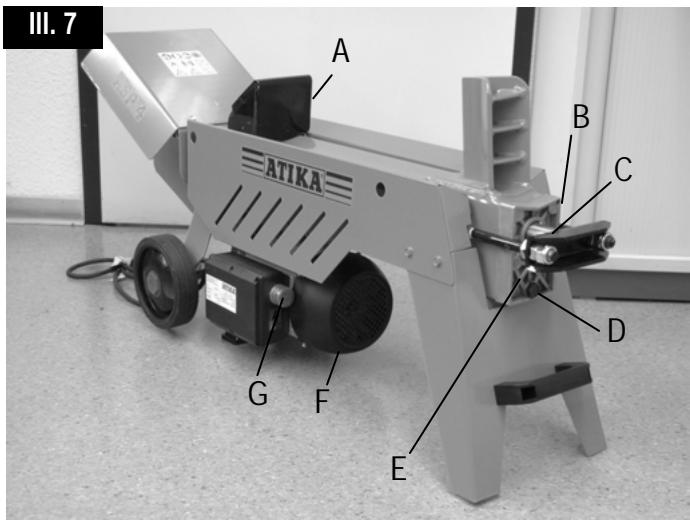

Iagttag følgende for at opretholde brændekløverens funktionsdygtighed: Rengør maskinen grundigt efter afslutning af arbejdet. Fjern harpiksrester. Smør stempelstangen (ill. 7) regelmæssigt med en miljøvenlig sprayolie. Kontroller oliestanden resp. udskift olien. Arbejdsslut: Før du betjener ON/OFF-kontakten på elmotoren, kontroller, at stammeskubberen er kørt tilbage til sin udgangsposition. Træk derefter netstikket ud. Skru udluftningsskruen fast igen - ill. 4. Følg vedligeholdelses- og plejehenvisningerne. Skærpning af kløvekile Skærp kløvekilen med en fin fil efter længere driftstid eller ved reduceret kløveydelse (fjernelse af grater) iIl. 9. Ill. 9 Ill. 7

1. Stammeskubberen skal være kørt tilbage til

2. Kip brændekløveren således, at påfyldningsåbningen er

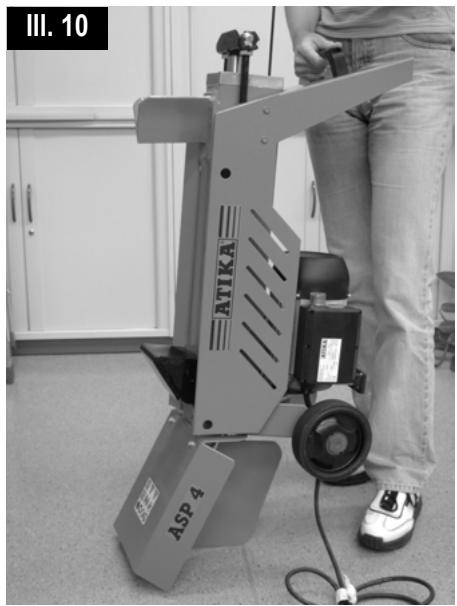

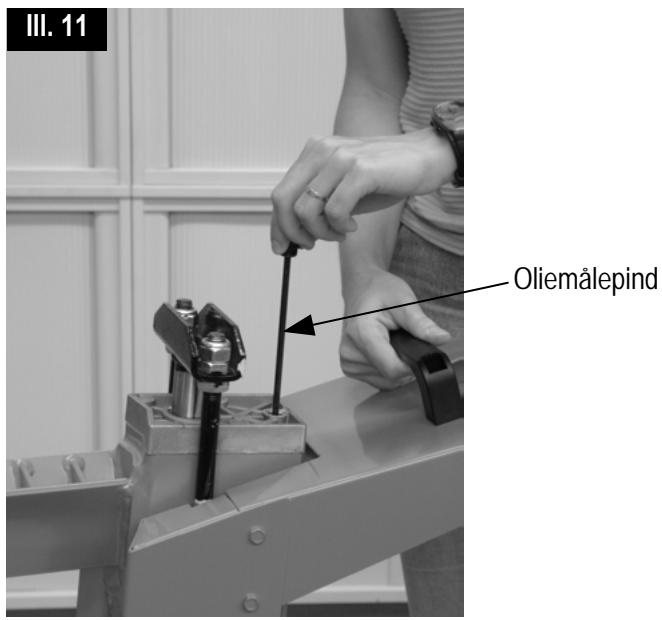

Elmotor ON/OFF-kontakt Kløvekile Styreplader Betjeningshåndtag Til oprejsning og fastholdelse af brændekløveren er en ekstra person nødvendig. Skru oliemålepinden ud - ill. 11. Vær opmærksom på olietætningen under udtagningen. Rengør oliemålepinden og olietætningen. Før målepinden igen ind i åbningen til stoppet. Træk oliemålepinden ud igen. Når oliestanden er mellem de to markeringer, er der nok olie i beholderen. Hvis oliestanden er under den nederste markering skal der efterfyldes olie ved hjælp af en ren tragt. nederste markering

7. Kontroller olietætningen. Udskift den i tilfælde af

derefter brændekløveren påfyldningsåbningen er opad - ill. 10. beskadigelser. Olietætning

Bemærk! Stram ikke skruen for fast for at undgå beskadigelser på olietætningen og i topstykkets gevind.

Til oprejsning og fastholdelse af brændekløveren er en ekstra person nødvendig. Påfyld ny hydraulikolie (2,6 liter) ved hjælp af en ren tragt. Rengør oliemålepinden og olietætningen. Kontroller olietætningen. Udskift den i tilfælde af beskadigelser. Skru oliemålepinden fast igen. Bemærk! Stram ikke skruen for fast for at undgå beskadigelser på olietætningen og i topstykkets gevind. Bortskaf spildolien efter forskrifterne (lokal modtagestation for spildolie). Det er forbudt at lede spildolie ned i jorden eller at blande den med normal affald.

• Vi yder to års garanti på kværnen fra og med leveringsdagen med hensyn til materiale- eller fabrikationsfejl. Oliemålepind

• Der kan i garantiperioden ikke gøres garantikrav gældende for skader, der måtte være opstået pga. usagkyndig behandling, utilstrækkelig indpakning i forbindelse med transport eller tilsidesættelse af betjeningsvejledningen.
• Komponenter med fejl skal sendes til producenten, som også afgør, hvad der skal udføres gratis. Garantien omfatter arbejds- og materialeudgifter i forbindelse med udbedringen af den eventuelle fejl. Hvornår skal olien udskiftes?

• Garantien dækker ikke normal slitage af kløvekile, hydraulikolie, føringer, tætninger og løbehjul. Første olieskift efter 50 driftstimer, derefter alle 250 driftstimer eller 1x om året.

• Alle garantireparationer udføres af producenten, undtagen hvis vi udtrykkeligt giver et andet værksted besked på at udføre dem. Udskiftning:

1. Stammeskubberen skal være kørt tilbage til

2. Stil en beholder, som kan rumme mindst 4 liter olie, under

3. Skru oliemålepinden ud. Vær opmærksom på

olietætningen under udtagningen.

4. Kip derefter maskinen for at hælde olien ned i beholderen.

• Garantien gælder kun, når der er benyttet originale reservedele.
• Vi forbeholder os ret til tekniske ændringer.

Mulige fejl Problem Mulig årsag Afhjælpning ⇒ Stammen er ikke placeret korrekt ⇒ Anbring stammen på ny ⇒ Stammen overskrider de tilladte ⇒ Afkort stammen til de tilladte størrelser eller træet er for hårdt for størrelser maskinen ⇒ Kløvekile kløver ikke ⇒ Skærp kløvekilen, og kontroller den for grater og kærve ⇒ Olielækage ⇒ Læg et stykke karton under brændekløveren for at finde lækagen. Kontakt producenten eller et autoriseret firma til afhjælpning af problemet. ⇒ Hydrauliktryk for lavt ⇒ Kontroller oliestanden; efterfyld om nødvendigt olie. Hvis problemet ikke kan afhjælpes, kontakt producenten eller et autoriseret firma. ⇒ Forkert tilslutningsledning (længere ⇒ Anvend den rigtige tilslutningsledning. end 10 m eller for småt koretværsnit) Stammeskubberen kører usikkert eller ⇒ Luft i kredsløbet ⇒ Udluftningsskruen åbnes. med stærke vibrationer ⇒ Kontroller oliestanden; efterfyld om nødvendigt olie. Hvis problemet ikke kan afhjælpes, kontakt producenten eller et autoriseret firma. Stammeskubberen kører ikke ud ⇒ Hydraulikpumpe defekt ⇒ Kontakt producenten eller et autoriseret firma til afhjælpning af problemet. Motoren starter ikke ⇒ Netspænding mangler ⇒ Kontroller sikringen (16 A). ⇒ Tilslutningskabel er defekt ⇒ Udskift tilslutningskablet eller lad det efterse af en elektriker. ⇒ Elmotor er defekt ⇒ Kontakt producenten eller et autoriseret firma til afhjælpning af problemet. Olielækage på oliemålepinden ⇒ Olietætning utæt ved oliemålepinden ⇒ Udskift olietætningen. Stammen kløves ikke (for lav kløveydelse) Tekniske data Kløvetryk Trælængde Trædiameter Kløvelængde Stempelstangens diameter Hydraulikolie (max.) Elmotoreffekt (optaget effekt) Tilslutning Omdrejningstal Dimensioner Vægt 40 kN (4 t) 370 mm 50 – 250 mm 300 mm 30 mm 2,6 liter P1 = 1500 W ( S1-100 % ) 230 V ~ 50 Hz 2850 min -1 længde 1115 x bredde 320 x højde 470 mm 45 kg

Reservedelene fremgår af reservedelslisten eller tegningen. Bestilling af reservedele: − Leverandør er producenten eller forhandleren − Nødvendige oplysninger ved bestillingen:

Kondensatorkåpa Skruv Anslutningsledning (kabel med kontakt) Skruv Fjäderring Skiva O-ring (oljetätning) Oljepumplock Motor Motor inkl. brytare och kondensator Skruv Ledare – höger Sekskantmøtrik Flad møtrik Stempelstang Fjeder O-ring olietætning Stempelring O-ring olietætning Stempeltrykplade Cylinderrør Oliemålepind O-ring olietætning Teflon tætningsring O-ring olietætning Udluftningsskrue Topstykke - bagved Træklegeme Stjerneskrue Skive Bærehåndtag Støttefod Møtrik Skrue Gummifod til motor - højre Gummifod til motor - venstre Kontakt Møtrik Låseskive Kondensator Gummipakning (støvbeskyttelse) Kondensatorkapsel Skrue Tilslutningsledning (netkabel med stik) Skrue Fjederring Skive O-ring olietætning Oliepumpedæksel Motor Motor inkl. kontakt og kondensator Skrue Styreplader - højre
