BRUKSANVISNING ASP 4 ATIKA

Det ar inte tillåt et att ta maskinen i drift om man inte noga har LASTigenom braksanvisningen, fåljt alla anvisninger och har monterat maskinen enligt monteringsanvisningarna.

Förvara bruksanvisningen väl.

Innehäll

Symboler på maskinen/bruksanvisning	31
Leveransomfattning	31
Foreskriven användning	31
Faror och risker	32
Säker användning	32
Idrifttagande	33
Att arbeta med vedklyven	33
Underhäll och skötsel	35
Garantie	36
Möjliga störningar	37
Teknisk data	37
Reservdelar	60
Konformitetsförklaring	61

Symbols machine

Läsigenom och beakta manualen och sakerhetsanvisingarna innan apparaten tas i bruk.

Använd skyddsskor under arbetet sö att föfterna inte skadas av nedfallande vedträn.

Använd skyddshandskar under arbetet für att skydda händerna mot span och flisor.

Använd skyddsglasögon eller visir under arbetet for att skydda ögonen mot span och flisor.

Det ar forbjudet att avlagsna aller modifiera skydds- och sakerhetsanordningar.

Endast operatoren fãr vistas i maskinens arbetsområde. Se till att inga andra personer, husdjur o.s.v. finns i riskområdet (minimiavständ 5 m).

Risk for skär- och klämskador; vidrör aldrig farliga områden Near kniven rör sig.

OBS! Kontrollera alltid paskjutarens rorelse.

OBS!
Använd aldrig handerna für att ta bort en stock som har fastnat i kniven.
OBS!
Stäng av motorn och dra ur kontakten vid reparations-, underhälls- och rengöringsarbete.
OBS!
Observera den spanning som anges på typskylten.

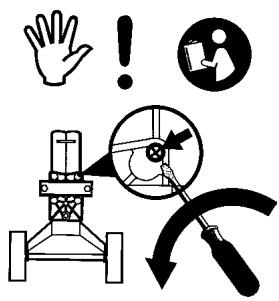

Stopp!
Beakta manualen. Lossa luftskruven

Avluftning sid. 34

Symboler I bruksanvisningen

En fara hotar eller farlig situation. Omenna symbol resp. hanvisning inte beaktas finns risk for att personer kan skada sig eller maskinen resp. andra foremål kan ta skada.

Viktiga anvisningar for den rätta användningen. Om denna symbol resp. hanvisning inte beaktas finns for maskin- eller Funktionstörningar.

Användningstips. Här fär du information och tips om hur du använder maskinen på optimalt satt.

Montering, hantering och underhäll. Här fökclaras allt i detalj som du måste góra.

Leveransomfattning

Kontrollera innehallet i kartongen dvs.

om leveransen ar komplett
om leveransen ev. har tagit skada

Informera din Återförsäljare, leverantoren resp. tillverkaren omgående om nàgon del fattas eller har tagit skada. Senare reklamationer kan inte accepteras.

Foreskriven anecdarning

Vedklyven fār anvāndas enbart till klyvnig av ved.
- Använd endast rakt avsagade stockar i klyven.

• Metalldelar (spik, trad etc.) maste ovillkorligen tas bort ur den ved som skall klyvas.
• All annan användning an ovannamnd ar otilåten. För skador som fororsakas av otillåten användning bär tillverkaren inget ansvar - användaren ensam har ansvaret iett sādant fall.

Faror och risker

Även om man anvander maskinen på foreskrivet satt och beaktar alla sakerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion.

Risken att skada sig kan man i Första hand reducera genom att i detailj följa alla anvisningar i avsnittent „Foreskriven användning" och „Sakerhetsanvisningar", Därutöverör man vara extra försiktig vad det gäller foljande risker:

Hänsyn och försiktigkeit minskar riskerna für person- och sakskador.

• Om sakerhetsatgärderna ignoreras kan person-ller sakskador uppsta.
• Risk att skada sig genom strom om man anvander bristfälliga elektriska anslutningsledninger.
• Risk att skadas sig om man vidrör spanningsforande delar om elektriska componenter har öppnats.

Dessutom kann det alltid finnas en viss risk att skada sig även omenna risk inte ar direkt uppenbar.

Saker användning

Läs nogaigenom och beakta anvisingarna nedan samt alla tillampliga nationella sakerhetsbestammelser innan du börjar använda maskinen for att skydda bade dig själv och andra for möjiga faror.

Överlamna sakerhetsanvisingarna till alla personer som använder maskinen.
Forvara sakerhetsanvisiningarna väl sä att de alltid finns till hands.

• Informera dig med hjälp av bruksanvisingen om maskinen och dess Funktioner.
• Använd maskinen aldrig für andra ändamål an den ar avsedd För (se avsnitten "Foreskriven användning" och "Att arbeta med vedklyven").
• Se till att du stär stadigt sa att du har god balans.
  Ha en sādan arbetsställning att Du befinner Dig bakom paskjutaren invid manöverhandtagen. Stå aldrig i narheten av kniven.
  Stä aldrig ovanpā maskinen.
• Var uppmärksam. Tänk på vad Du gör. Använd Ditt sunda fornuft. Använd inte apparaten:

om Du ar trott.
- om Du är paverkad av droger, alkohol aller mediciner vilka kan paverka omdömet.

Anvand

skyddsglasogon aller -visir
- arbetshandskar
- horselskydd
- sakerhetsskor med stalhatta

Använd lampieira arbetskläder:
- inga vida kläder, aller smycken (kan fasta i de rörliga delarna)
- Den som anvander maskinen ansvarar for att inga andra personer kan ta skada av den.
- Barn och ungdomar under 18år fär inte använda maskinen.
Häll barn på avständ frän maskinen.
- Använd alldrig maskinen nar obehöriga personer uppehäller sig i narheten.
- Lat maskinen aldrig varautan uppsikt.
- Se alltid till att det ar rent och städat kring maskinen! Oordning kan leda till olycksfall.
- Überbelasta inte maskinen! Hall dig alltid till den angivna effekten.
- Använd maskinen endast im alla skyddsanordninger ar monterade enligt anvisingarna och forandra ingenting på maskinen som skulle kunna päverka sakerheten.
- Förändra ingenting på maskinen.
- Rengör maskinen aldrig med en vattensträle (riskfaktor: elektrisk ström).
- Lat maskinen aldrig stå ute i regn och använd den inte nar det regnar.
- Förvara maskinen endast på en torr plats och)där barn inte kann komma at den.
Stang av maskinen och dra ur nätkontakten i samband med:

• reparationer
  underhalb och rengöring
• att du atgårdar en störning
• transport
• att du lämnar maskinen (även vid korta arbetsavbrott)

• Kontrollera regelbundet om maskinen eventuellt kan va raskadat:

• Varje gäng innan du börjar använda maskinen igen maste du kontrollera att skyddsanordningarna fungerar felfritt.

• Kontrollera om delar har tagit skada eller om det ar defekta. Alla delar maste vara korrekt monterade och uppfylla alla krav som ställs på dem.
  Skyddsanordnigar som har tagit skada resp. som inte fungerar felfritt maste repereras aller bytas ut pa en auktorisad fackverkstad savida det inte star nagot annat iBruksanvisingen.
• Skadade eller olasliga etiketter med sakerhetsanvisningar maste ersattas.

! Elektrisk sakerhet

• Utförande av anslutningsledningen enligt IEC 60245 (H 07 RN-F) med ett ledartvärsnitt på minst
  2,5 ~mm^2 vid en kabellängd på app till max. 10 ~m

• Använd aldrig anslutningsledninger langre øn 10 m. De kan fororsaka spanningsfall. Motorn kan inte ø nø full effekt och maskinens prestanda reduceras.

• När man drar anslutningsledningen ar det viktigt att set till att ledningen inte klams ellr bojs for mycket och att insticksforbindelsen inte kan blu fuktig.

• Använd kabel aldrig Förändamål som de inte ár avsedda För. Skydda kablar För kraftig värme, olja och vassa kanter. Drag aldrig i själva kabeln För att dra ut en stickkontakt ur ett eluttag.
• Om du anvander en skarvkabel ar det viktigt att regelbundet kontrollera den att den inte har tagit skada. Skadade kablar ske alltid bytas ut omgående.
• Använd aldrig defekt anslutningsledninger.
• Använd endast skarvkablar som ar godkända och markta für utomhusbruk.
• Använd inga provisoriska elansluttingar.
• Skyddsanordninger fãr aldrig overkopplas uller tas ur drift.

#

Elansluttingar resp. reparationer pa maskinense elektriska componenter fär endast iordningställas resp. genomforas av auktoriserad elfackman eller pa en av vara service-verkstäder. De lokala foreskrifterna, i synnerhet vad det gäller skyddsätgärder, skal alltid beaktas.

#

Reparationer på övriga delar på maskinen fär endast genom Föras av tillverkaren eller på en avvara serviceverkstäder.

#

Använd endast original-reservdelar och original tillbehör. Om andra delar an originaldelar används kan detta leda till olycksfall. För skador som följd av att andra delar an originaldelar har används ansvarar tillverkaren inte.

Idrifttagande

• Kontrollera att maskinen ar komplett monterad och alla anvisningar har beaktats i samband med monteringen.

• Kontrollera följande inför varje gäng som du användernaskinen:

• Om anslutningsledninger ar skadade (sprickor, snitt ell er dylikt).

#

Använd inga defekta ledninger

• Om själva maskinen eventuellt kan vara skadad (se avsnittet „Saker användning")
• Om alla skruvar ar ordentligt atdragna.
• hydrauliken (lackage)

(1)

Nätanslutning

• Kontrollera att spänningen som står på maskinens typskylt stämmer överens med natspänningen och anslut maskinen till ett foreskrivet el-uttag.
• Använd endast skarvledninger med tillräckligt stort tvärsnitt.
• Anslut maskinen med en Fi-skyddsbrytare (felstromsskyddsbrytare) 30 ~mA .

①

Sakringar: 16 A

i

Hydraulik

• Använd aldrig maskinen om risker uppstår p.g.a. hydraulikvatska.
• Kontrollera att maskinen och arbetsområdet Å rena och inte uppvisar nagra oljefläckar.

Risk for halka och brand!

• Kontrollera med jämna mellanrum att det finns tillräckligt med hydraulolja i tanken (se Underhäll och skötsel)

Innehäll: 2,6 liter

Att arbeta med vedklyven

#

Komplettenderande SAKERHETSANVISINGAR

Vedklyven fār anvāndas av endast en person.
- Maskinen fär användas endast av personen over 18 árs alder vilka har LAST och Förstätt manualen.
Använd skyddsutrustning (skyddsglasögon/-visir, handskar, skyddsskor), som skydd mot ev. skador.
- Klyv aldrig stockar som innehäller spik, trad aller andra foremål.
- Kluven ved och span utgor i sig en fara - man kan snubbla, slinta eller falla omkull på veden - hall därfor ordning i området rund klyven.
Lagg aldrig händerna på rörliga maskindelar Near maskinen ar igang. Beakta sakerhetsavstandet till stock, paskjutare och kniv sa att inte händerna skadas.
- Klyv endast stockar som inte ar langre an max.längden 370 ~mm .

#

Placering

För en bekväm arbetsställingen, ställ klyven på en 60 - 75 cm hög arbetsyta.

Blockera hjulen med kilar for att undvika rullning under arbetet.

Kontrollera att arbetsytan uppyller foljande krav:

Halksaker
- Jämn
Ingen risk att nāgon snubbar
Tillrackligt god belysning

Använd inte maskinen i narheten av naturgas, bensinrännor.
eller annat latt brännbart material.

#

Vad kan jag klyva?

Storlek på stockarna

Längd paa stocken: max. 370 mm

Diameterpasta stocken: 50 - 250mm

Diametern ät ttt rekmenderat riktvarde eftersom:

Tunnare stockar kan vara svara att klyva om de innehaller kvisthal eller om fibrerna ar for starka.
- Tjockare tra'an 250 mm kan klyvas om fibrerna ar glatta och mjuka.

Klyv inga gröna stockar. Torra, lagrade stockar går mycket enklare att klyva och fastnar inte likaätt som gröna (våta) stockar.

Handhavande

Tváhandsfattning

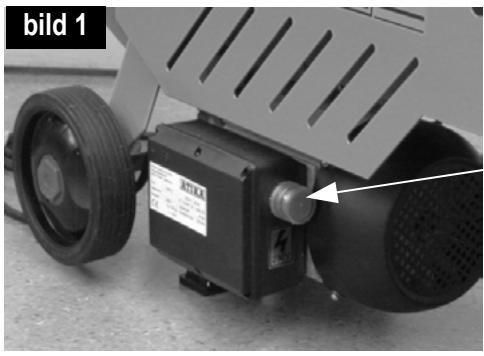

1. Tryck på PÅ-/AV-knappen på elmotorn. Vänta att ögonblick tills att motorn harkommen upp i slutvarvtalet och trycket i hydraulikpumperen har genererats - bild 1.

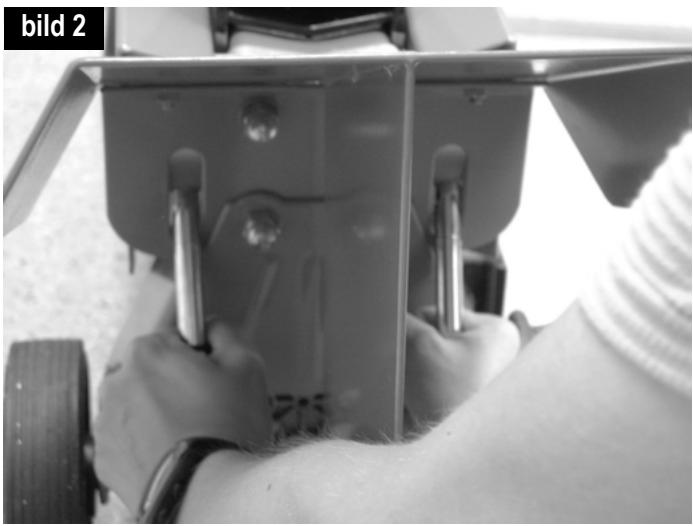

2. Tryck bagge manoverhandtagen nedat samtidigt - bild 2.

Paskjutaren skjuter stocken mot kniven, och stocken klyvs.

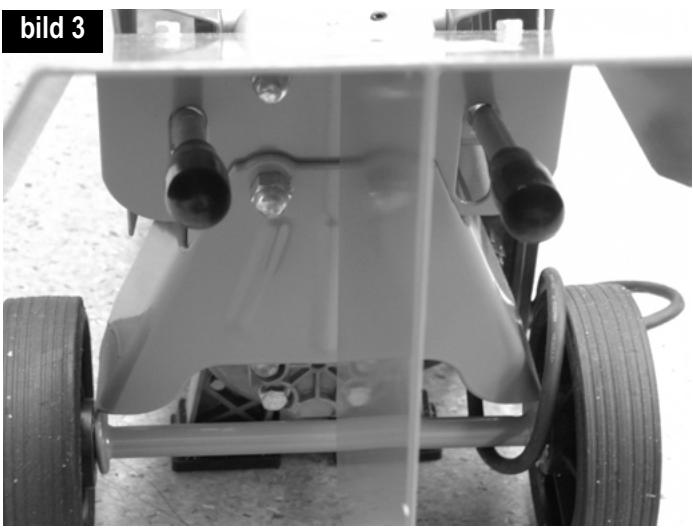

3. Slapp handtagen. Paskjutaren gär tillbaka till utgangslaget - bild 3.

TILL-/FRANhandtag

Att tänka på:

Förberedelser:

Förbered stockarna sä att de ligger inom max.dimensinerna (370 mm langd, Ø 50 - 250 mm). Se till att veden ar rakt kapad.

Lägg stocken i klyven sö att risken För personskador minimeras (risk För snubbling).

Avluftning

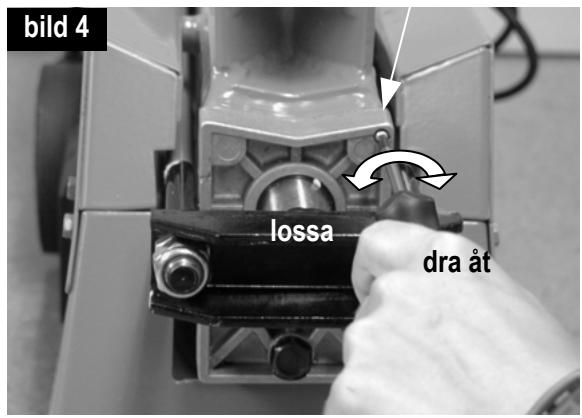

Lossa pà luftskruven 3 - 4 varv - bild 4.

Dra at skruven igen nar klyvningen ar avslutad.

Luftskruv

Vedklyvning:

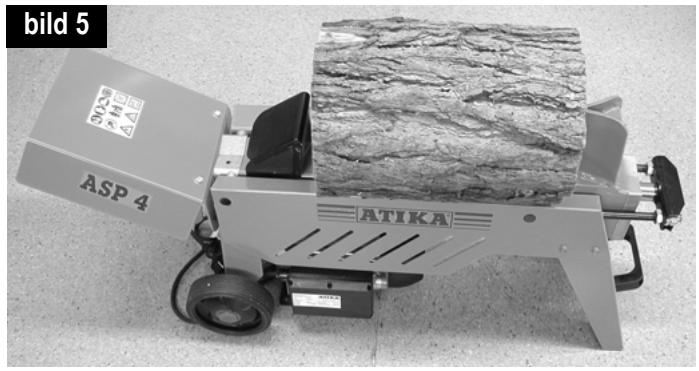

Lagg stocken i langsriktningen och plant på huvudramen till klyven. Stocken maste befinna sig i styrplatarna. Bild 5

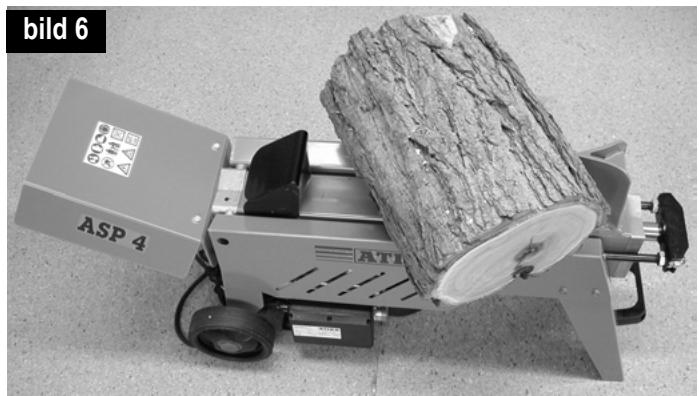

Lagg aldrig stocken snett på huvudramen. Bild 6

Se alltid till att eggen och paskjutaren kan gripa tag i stockändarna lodrätt.
Klyv aldrig två stockar i ett och sama moment.

Lagg aldrig på extrastockar eller byt ut stockar under pågående klyvning.

Försek aldrig framtving klyvning genom att hälla kvar paskjutningen i flera sekunder. Detta kan Förorsaka skada på maskinen.

Placera stocken på nytt i huvudramen och upprepa klyvningen, eller ta en annan stock.

Hur lossar jag en fastklämd stock?

1. Slapp bögge handtagen sä att paskjutaren kan äka tillbaka.
2. Lagg en trekantig trakil under stocken. Kor ut paskjutaren sa att den trycker in kilen under den fastklamda stocken.
3. Om inte stocken lossnar, maste man anvanda storre kilar.

Hamra aldrig på den fastklåmda stocken nr den lossnar ochhall aldrig handerna nara stocken.

Beinte om hjälp.

Försök inte att fã loss stocken med hjälp av verktyg - motorblocket kan ta skada.

När arbetet ar klart:

Innan Du trycker på elmotorns PÄ/AV-knapp mäste Du se till att paskjutaren ar tillbakakörd till utgangslåget.
Dra ur natakontakten.
Skruva tillbaka luftskruven. Bild 4
Beakta varningarna och skötselanvisingarna.

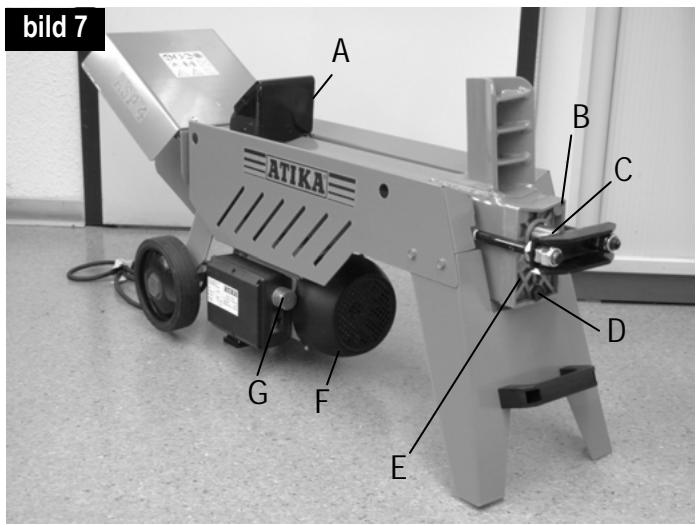

A | Paskjutare
B Luftskruv
C | Kolvstang
D Oljesticka
E | Cylinderkäpa

F Elmotor
G PAA-/AV-knapp
H | Kniv
I | Ledare
J | Manoverhandtag

Underhäll och skötsel

Dra ur nätkontakten före unterhäll och skötsel.

Använd skyddshandskar für att undvika skador på handerna.

Beakta foljande for att fä en lang livstid på maskinen:

• Rengör maskinen ordentlich after avsutat arbete.
• Ta bort kādrester.
• Olja in kolvstangen (bild 7) med jämna mellanrum. Använd en miljövänlig sprayolja.
• Kontrollera oljenivän resp. byt ut oljan

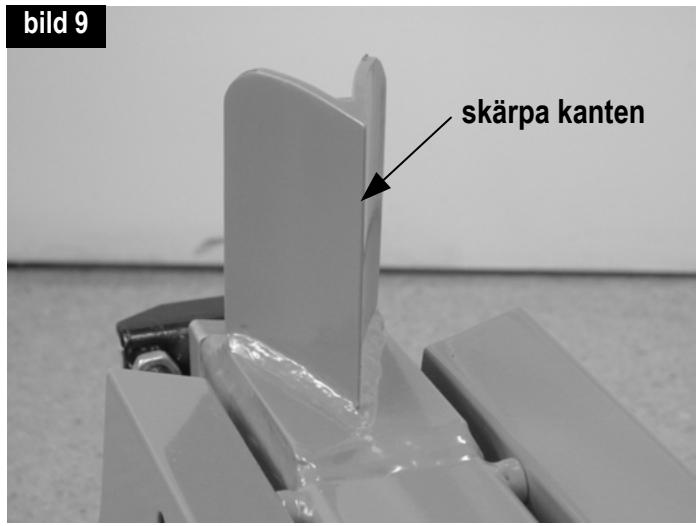

Skärpning av kniven

När maskinen har används en langre tid, eller om klyveeffekten har minskat, kan man vässa kniven med en fin fil (ta bort grader). Bild 9

Hur kontrolleras oljenivån?

1. Paskjutaren maste sti utgangslaget.

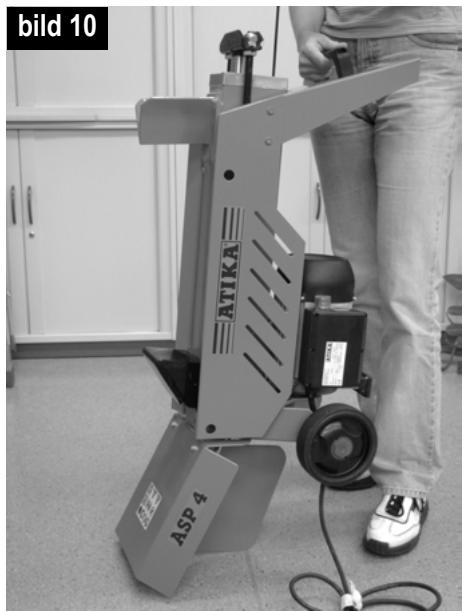

2. Tippa klyven sä att pafyllningsöppningen pekar uppåt. Bild 10

! Be om hjälp För att hälla upp och fast klyven.

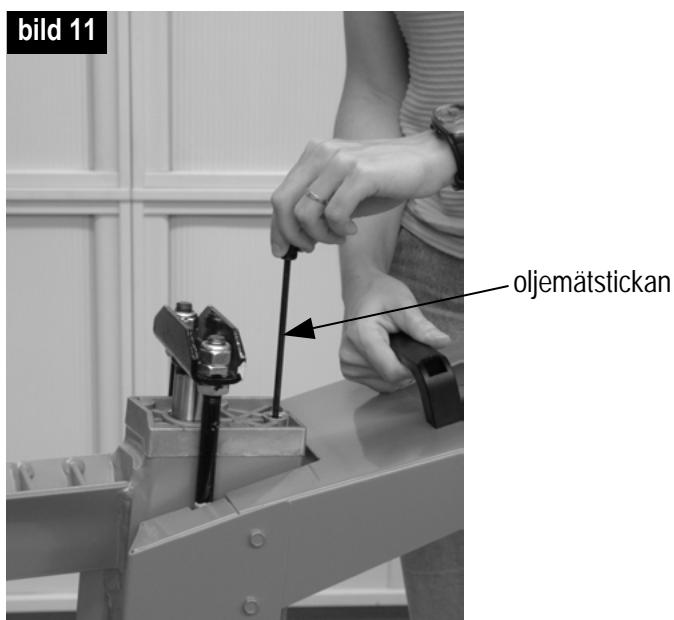

1. Skruva ur oljemätstickan - bild 11. Akta oljetatningen.
2. Rengör oljemätstickan och oljetatningen.
3. Satt tillbaka stickan i öppingen sä langt in det gär.
4. Dra ut oljestickan igen.

Om oljenivan ligger mellan de bada marketingarna, finns det tillrackligt med olja i behallen.
Om oljenivan ligger nedanfor den nedre markeringen, maste man fylla pa olja. Anvand en ren tratt.

nedre markingoivre markinging

1. Kontrollera oljetätningen. Om den ar skadad maste den bytas ut.

Oljesticka

1. Skruva tillbaka oljemätstickan.

OBS! För att inte oljetätningen och gangorna i cylinderkapan skall skadas, fär skruven inte dras Åt for hårt.

När skall oljan bytas?

Första oljebyte after 50 arbetstimmar, därefter var 250:e arbetstimme eller 1x varje År.

Utile:

1. Paskjutaren maste sti utgangslaget.
2. Ställ ett kärl, som rymmer minst 4 liter olja, under klyven.
3. Skruva ur oljematstickan. Akta oljetatningen.

4. Tippa sedan maskinen sä att oljan rinner ut i kärlet.

5. Tippa maskinen sä att oljepäfyllningsöppningen pekar uppat - bild 10.

Be om hjälp for att hälla upp och fast klyven.

1. Fyll pa ny hydraulikolja (2,6 liter) med hjalp av en ren tratt.
2. Rengör oljemätstickan och oljetatningen.
3. Kontrollera oljetätningen. Om den ar skadad maste den bytas ut.
4. Skruva tillbaka oljemätstickan.

OBS! För att inte oljetätningen och gangorna i cylinderkapan skall skadas, fär skruven inte dras at for hårt.

Ta hand om den gamla oljan på foreskrivet satt (avfallsanlaggning). Det ar inte tillatet att halla ut oljan i marken eller att blanda ut den i annat avfall.

i Hydraulolja

Vi rekommenderar foljande hydrauloljor for hydraulikcylindern:

Shell Tellus T 22
Aral Vitam Gf 22
BP Energol HLP 22
Mobil DTE 11
ellerrlikvardig

Använd inga andra oljesorter. Används andra oljesorter, paverkas hydraulcylinderns Funktion.

Garantievillkor

• Vi stared für två árs garanti fræn och med leverans av maskinen fræn affärens lager och detta innefattar brister om uppstätt på grund av material- eller tillverkningsfel.
• För skador till följd av en ofackmannamässig hantering eller bristfällig forpackning i samband med apparatens Återtransport resp. till följd av att bruksanvisningen inte har beaktats, fransager vi oss allt ansvar och kunden Förlorar sina garantiansprák. Detta gäller även for garantitiden.
• Felaktiga delar skull porto-fraktfritt skickas till var fabrik. Beslutet att kostnadsfritt leverera reservdel aligger oss.
• Garantin gäller inte normal forslitning på kniv, hydraulolja, styrningar, tätninger och lophjul.
• Förekommande garantiarbeten utförs av oss erler av ett av oss rekommenderat serviceställe. Värt uttryckliga medgivande kravs for att lata utföra garantireparation genom annan firma.
• Garantin År endast tillämplig vid användning av original-reservdilar.
• Vi forbehälter ossändringar som gagner den tekiska utvecklingen.

Problemlösningsguide

Problem	Möjlig orsak	Åtgård
Stocken klyvs inte (für lög klyv Kraft)	→ Stocken ligger fel → Stocken侦 klangre/större侦 an tillåt, dess trät侦 for hätt → Kniven klyver inte → Oljeläckage → För lågt hydrauliktryck → fel anslutningsledning (längre侦 10 m erler for litet ledartvärsnitt)	→ Lagg i stocken rätt → Kapa stocken till rätt mitt → Vässa kniven (ta bort grader eller jack) → Lagg en bit kartong under klyven for att se var lättan finns. Kontakta tillverkaren erler av deutsche angivet foretag. → Kontrolera oljenivån. Fyll ev. på olja. Om problemet intelös: Kontakta tillverkaren erler av deutsche angivet foretag. → Använd rätt anslutningsledning
Påskjutaren svajar eller skakar kraftigt Near den körs ut	→ Luft i kretslroppet	→ Öppna luftskruven → Kontrolera oljenivån. Fyll ev. på olja. Om problemet intelös: Kontakta tillverkaren erler av deutsche angivet foretag.
Påskjutaren Åkerinte ut	→ Defekt hydraulikpump	→ Kontakta tillverkaren erler av deutsche angivet foretag.
Motorn startarinte	→ Ingen nätspanning → Defekt anslutningskabel → Elektromotor defekt	→ Kontrolera säkringen (16 A) → Byt ut anslutningskabeln, dess lät elektriker kontrolera den → Kontakta tillverkaren erler av deutsche angivet foretag.
Oljeläckage vid oljemätstickan	→ Otät oljetätting vid oljestickan	→ Byt ut oljestättingen

Tekniska data

Klyvningskraft	40 kN (4 t)
Vedlängd	370 mm
Stockdiameter	50 – 250 mm
Klyvlängd	300 mm
Diameter kolvständ	30 mm
Hydraulolja (max.)	2,6 liter
Elmotoreffekt (effektbehov)	P1=1500 W (S1-100%)
Anslutting	230 V ~ 50 Hz
Varvital	2850 min-1
Dimensioner	Längd 1115 x bredd 320 x höjd 470 mm

Vikt

45 kg
