BRUKSANVISNING ASP 8-1050 ATIKA

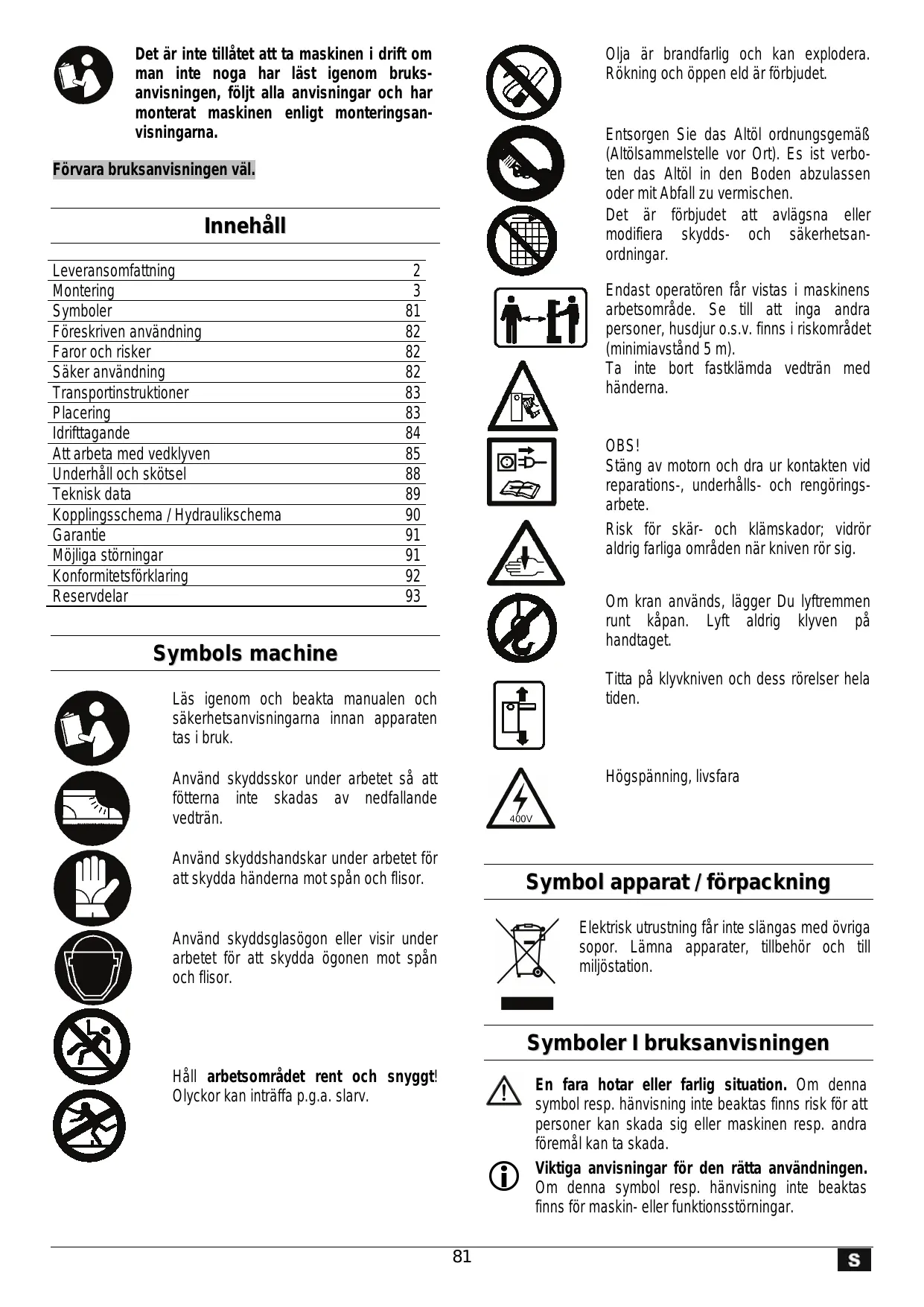

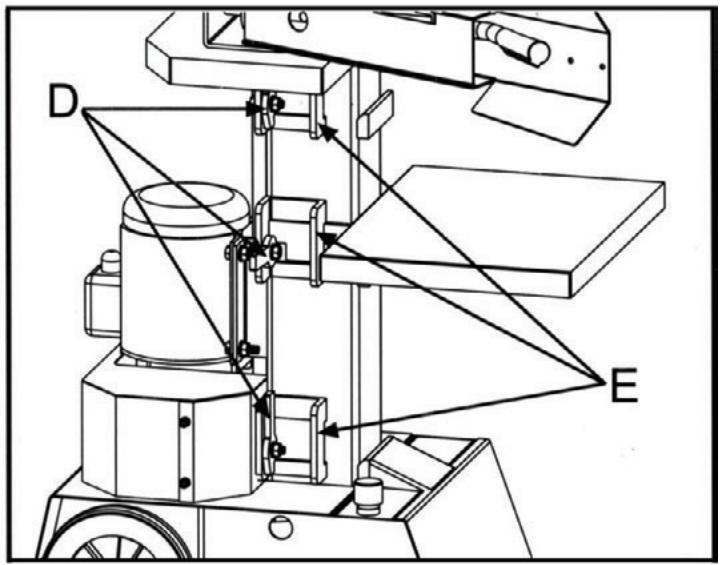

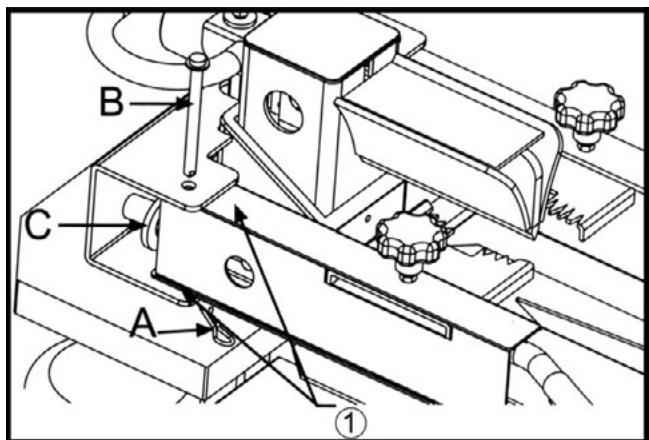

Kontrollera innehållet i kartongen dvs. om leveransen är komplett om leveransen ev. har tagit skada Informera din återförsäljare, leverantören resp. tillverkaren omgående om någon del fattas eller har tagit skada. Senare reklamationer kan inte accepteras. ! A förmonterad klyvenhet ! C Bord ! B manöverarm höger / vänster ! D bruksanvisning

Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruksanvisningen, följt alla anvisningar och har monterat maskinen enligt monteringsanvisningarna. Olja är brandfarlig och kan explodera. Rökning och öppen eld är förbjudet. Entsorgen Sie das Altöl ordnungsgemäß (Altölsammelstelle vor Ort). Es ist verboten das Altöl in den Boden abzulassen oder mit Abfall zu vermischen. Det är förbjudet att avlägsna eller modifiera skydds- och säkerhetsanordningar. Förvara bruksanvisningen väl. Innehåll Leveransomfattning Montering Symboler Föreskriven användning Faror och risker Säker användning Transportinstruktioner Placering Idrifttagande Att arbeta med vedklyven Underhåll och skötsel Teknisk data Kopplingsschema / Hydraulikschema Garantie Möjliga störningar Konformitetsförklaring Reservdelar

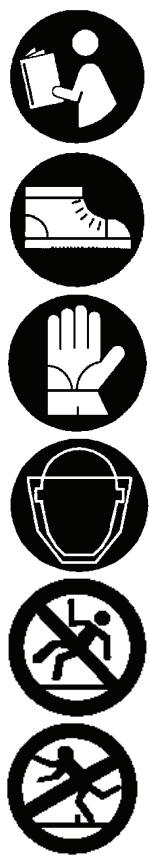

Endast operatören får vistas i maskinens arbetsområde. Se till att inga andra personer, husdjur o.s.v. finns i riskområdet (minimiavstånd 5 m). Ta inte bort fastklämda vedträn med händerna. OBS! Stäng av motorn och dra ur kontakten vid reparations-, underhålls- och rengöringsarbete. Risk för skär- och klämskador; vidrör aldrig farliga områden när kniven rör sig. Om kran används, lägger Du lyftremmen runt kåpan. Lyft aldrig klyven på handtaget. Symbols machine Titta på klyvkniven och dess rörelser hela tiden. Läs igenom och beakta manualen och säkerhetsanvisningarna innan apparaten tas i bruk. Högspänning, livsfara Använd skyddsskor under arbetet så att fötterna inte skadas av nedfallande vedträn. Använd skyddshandskar under arbetet för att skydda händerna mot spån och flisor. Symbol apparat / förpackning Elektrisk utrustning får inte slängas med övriga sopor. Lämna apparater, tillbehör och till miljöstation. Använd skyddsglasögon eller visir under arbetet för att skydda ögonen mot spån och flisor. Symboler I bruksanvisningen Håll arbetsområdet rent och snyggt! Olyckor kan inträffa p.g.a. slarv.

En fara hotar eller farlig situation. Om denna symbol resp. hänvisning inte beaktas finns risk för att personer kan skada sig eller maskinen resp. andra föremål kan ta skada. Viktiga anvisningar för den rätta användningen. Om denna symbol resp. hänvisning inte beaktas finns för maskin- eller funktionsstörningar.

ƒ Använd maskinen aldrig för andra ändamål än den är avsedd för (se avsnitten „Föreskriven användning“ och „Att arbeta med vedklyven“). ƒ Se till att du står stadigt så att du har god balans. ƒ Arbetsställningen skall vara i närheten av manöverspakarna. Bild 2 ƒ Stå aldrig ovanpå maskinen. ƒ Var uppmärksam. Tänk på vad Du gör. Använd Ditt sunda förnuft. Använd inte apparaten: − om Du är trött. − om Du är påverkad av droger, alkohol eller mediciner vilka kan påverka omdömet. ƒ Använd − skyddsglasögon eller -visir − arbetshandskar − hörselskydd − säkerhetsskor med stålhätta ƒ Använd lämpliga arbetskläder: − inga vida kläder, eller smycken (kan fasta i de rörliga delarna) ƒ Den som använder maskinen ansvarar för att inga andra personer kan ta skada av den. ƒ Barn och ungdomar under 18 år får inte använda maskinen. ƒ Håll barn på avstånd från maskinen. ƒ Använd alldrig maskinen när obehöriga personer uppehåller sig i närheten. ƒ Låt maskinen aldrig vara utan uppsikt. ƒ Se alltid till att det är rent och städat kring maskinen! Oordning kan leda till olycksfall. ƒ Överbelasta inte maskinen! Håll dig alltid till den angivna effekten. ƒ Använd maskinen endast im alla skyddsanordningar är monterade enligt anvisningarna och förändra ingenting på maskinen som skulle kunna påverka säkerheten. ƒ Förändra ingenting på maskinen. ƒ Rengör maskinen aldrig med en vattenstråle (riskfaktor: elektrisk ström). ƒ Låt maskinen aldrig stå ute i regn och använd den inte när det regnar. ƒ Förvara maskinen endast på en torr plats och där barn inte kann komma åt den. ƒ Stäng av maskinen och dra ur nätkontakten i samband med: − reparationer − underhåll och rengöring − att du åtgärdar en störning − transport − att du lämnar maskinen (även vid korta arbetsavbrott) ƒ Kontrollera regelbundet om maskinen eventuellt kan vara skadat: − Varje gång innan du börjar använda maskinen igen måste du kontrollera att skyddsanordningarna fungerar felfritt. − Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att maskinen ska fungera korrekt. − Skyddsanordningar som har tagit skada resp. som inte fungerar felfritt måste repereras eller bytas ut på Användningstips. Här får du information och tips om hur du använder maskinen på optimalt sätt. Montering, hantering och underhåll. Här förklaras allt i detalj som du måste göra. Föreskriven användning ƒ Vedklyven får användas enbart till klyvning av ved. ƒ Använd endast rakt avsågade stockar i klyven. ƒ Avlägsna främmande partiklar (spik, tråd, betong etc.) ur det trä som skall klyvas. ƒ All annan användning än ovannämnd är otillåten. För skador som förorsakas av otillåten användning bär tillverkaren inget ansvar – användaren ensam har ansvaret i ett sådant fall. Faror och risker Även om man använder maskinen på föreskrivet sätt och beaktar alla säkerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion. Risken att skada sig kan man i första hand reducera genom att i detalj följa alla anvisningar i avsnittent „Föreskriven användning“ och „Säkerhetsanvisningar“, Därutöver bör man vara extra försiktig vad det gäller följande risker: Hänsyn och försiktighet minskar riskerna för person- och sakskador. ƒ Om säkerhetsåtgärderna ignoreras kan person- eller sakskador uppstå. ƒ Händer och fingrar kan skadas av den rörliga kniven på grund av oaktsamhet, försummelse att följa säkerhetsbestämmelserna samt icke ändamålsenlig användning. ƒ Risk att skada sig genom ström om man använder bristfälliga elektriska anslutningsledningar. ƒ Risk att skadas sig om man vidrör spänningsförande delar om elektriska komponenter har öppnats. Dessutom kann det alltid finnas en viss risk att skada sig även om denna risk inte är direkt uppenbar. Säker användning Läs noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella säkerhetsbestämmelser innan du börjar använda maskinen för att skydda både dig själv och andra för möjliga faror.

Överlämna säkerhetsanvisningarna till alla personer som använder maskinen. Förvara säkerhetsanvisningarna väl så att de alltid finns till hands. ƒ Informera dig med hjälp av bruksanvisningen om maskinen och dess funktioner.

en auktoriserad fackverkstad såvida det inte står något annat i bruksanvisningen. Skadade eller oläsliga etiketter med säkerhetsanvisningar måste ersättas. Elektrisk säkerhet ƒ Utförande av anslutningsledningen enligt IEC 60245 (H 07 RN-F) med ett ledartvärsnitt på minst ⇒ 400 V 3~ 5 x 2,5 mm² vid en kabellängd på upp till max. 10 m (3P + N + PE) ƒ Använd aldrig anslutningsledningar längre än 10 m. De kan förorsaka spänningsfall. Motorn kan inte nå full effekt och maskinens prestanda reduceras. ƒ När man drar anslutningsledningen är det viktigt att se till att ledningen inte kläms ellr böjs för mycket och att insticksförbindelsen inte kan bli fuktig. ƒ Använd kabel aldrig för ändamål som de inte är avsedda för. Skydda kablar för kraftig värme, olja och vassa kanter. Drag aldrig i själva kabeln för att dra ut en stickkontakt ur ett eluttag. ƒ Om du använder en skarvkabel är det viktigt att regelbundet kontrollera den att den inte har tagit skada. Skadade kablar ska alltid bytas ut omgående. ƒ Använd aldrig defekt anslutningsledningar. ƒ Använd endast skarvkablar som är godkända och märkta för utomhusbruk. ƒ Använd inga provisoriska elanslutningar. ƒ Skyddsanordningar får aldrig överkopplas eller tas ur drift. Elanslutningar resp. reparationer på maskinens elektriska komponenter får endast iordningställas resp. genomföras av auktoriserad elfackman eller på en av våra service-verkstäder. De lokala föreskrifterna, i synnerhet vad det gäller skyddsåtgärder, ska alltid beaktas. Reparationer på övriga delar på maskinen får endast genomföras av tillverkaren eller på en av våra serviceverkstäder. Använd endast original-reservdelar och original tillbehör. Om andra delar än originaldelar används kan detta leda till olycksfall. För skador som följd av att andra delar än originaldelar har använts ansvarar tillverkaren inte. Fatta tag med ena handen i klyvpelarens bygel och luta klyven lätt mot dig. Nu är det enkelt att flytta klyven. Placering Blockera hjulen med kilar för att undvika rullning under arbetet. Kontrollera att arbetsytan uppfyller följande krav: − Halksäker − Jämn − Ingen risk att någon snubblar − Tillräckligt god belysning Använd inte maskinen i närheten av naturgas, bensinrännor eller annat lätt brännbart material. Idrifttagande Kontrollera att maskinen är komplett monterad och att alla anvisningar har beaktats i samband med monteringen. ƒ Kontrollera följande inför varje gång som du använder maskinen: − Om anslutningsledningar är skadade (sprickor, snitt eller dylikt).

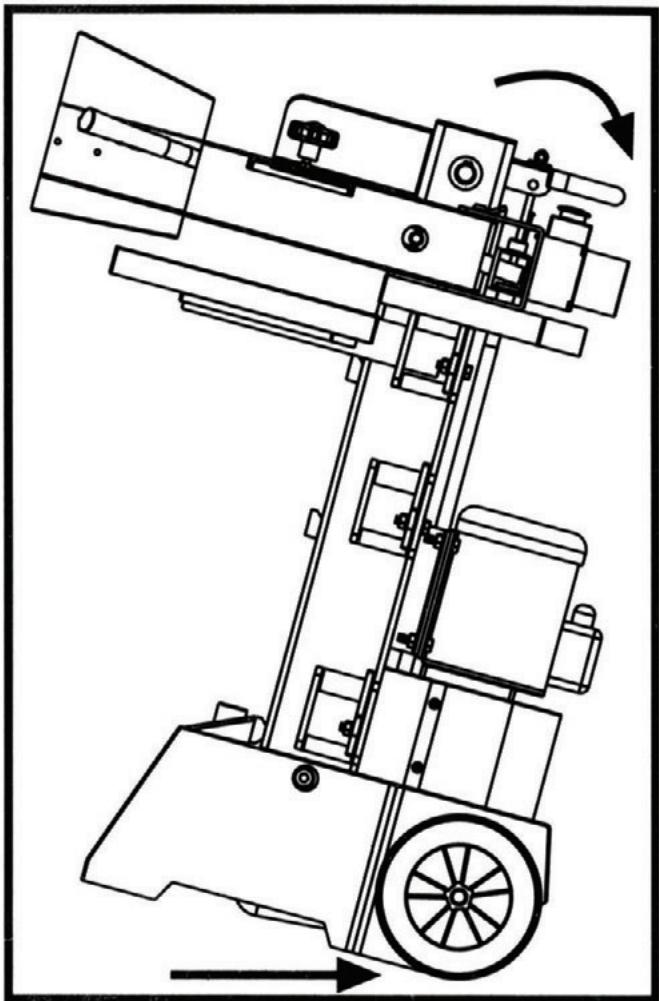

Transportinstruktioner Använd inga defekta ledningar Före all transport skall kniven köras helt ned.

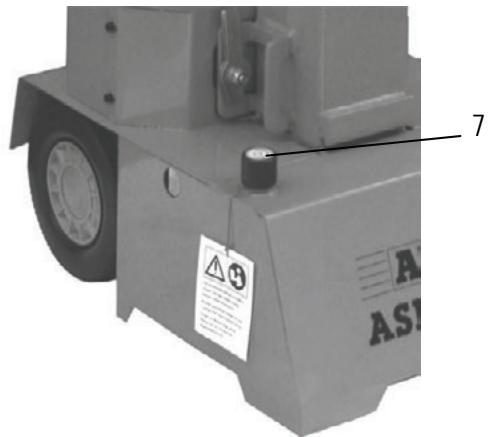

Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten. Om själva maskinen eventuellt kan vara skadad (se avsnittet „Säker användning“) − Om alla skruvar är ordentligt åtdragna. − hydrauliken (läckage) − oljenivån ƒ Avluftning: avlufta hydraulikanläggningen innan Du sätter igång klyven. ¾ Lossa avluftningskåpan (7) några varv så att luft kan komma ut ur oljetanken. ¾ Låt kåpan vara öppen under gång. ¾ Innan Du flyttar klyven, måste Du stänga avluftningskåpan igen, så att inte olja rinner ut.

Innan arbetet börjar: kontrollera alltid att avstängningsanordningen fungerar (genom att knäppa på och stänga av maskinen).

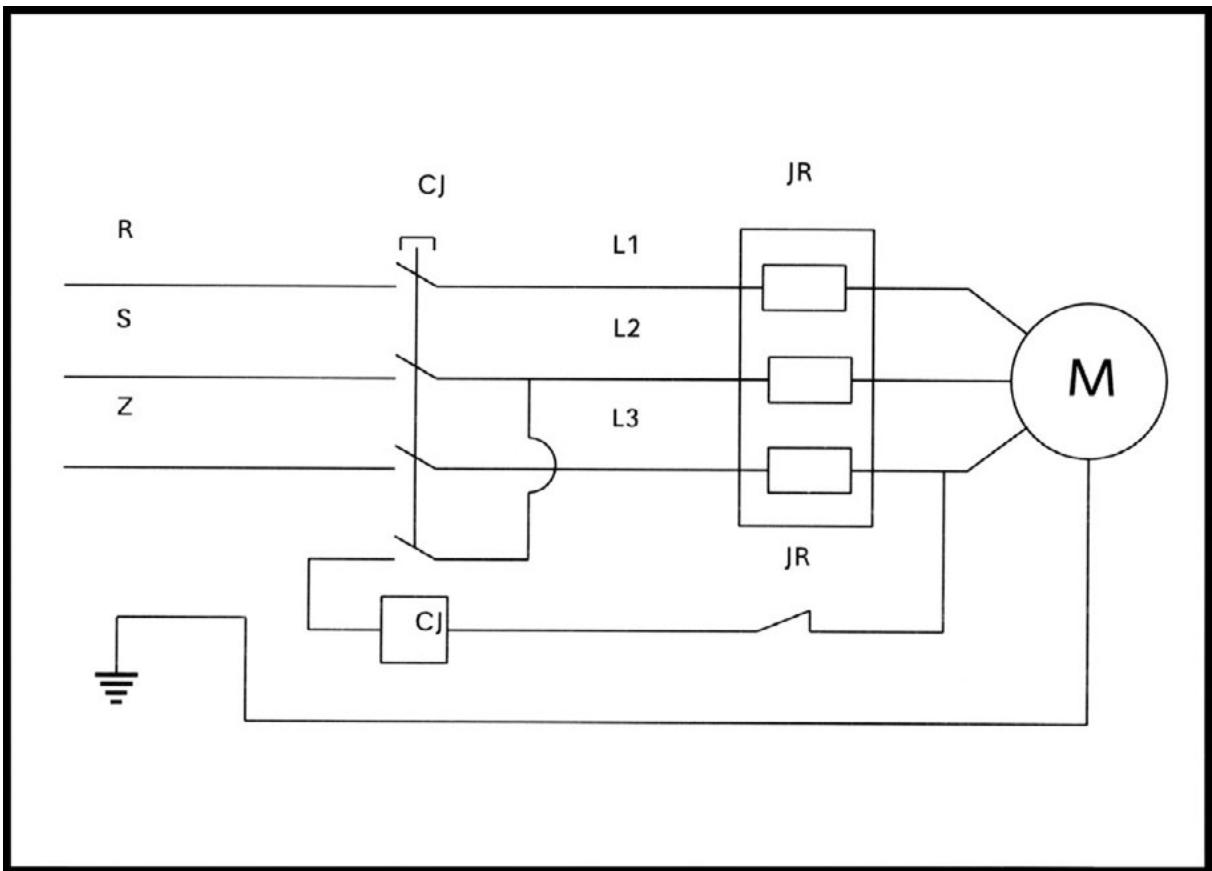

Återstartsspärr vid (nollspänningsutlösare) Vid strömbortfall (elavbrott) frånkopplas maskinen automatiskt. För att tillkoppla maskinen igen behöver man bara trycka på den gröna knappen en gång till. L Om inte hydraulikanläggningen avluftas, kommer den inneslutna luften att skada packningarna, vilket ger en permanent skada på klyven. Vedklyv med 400 V 3~ Kontrollera motorns rotationsriktning (se pil på motorn), om riktningen är felaktig, skadas oljepumpen. Kontrollera rotationsriktningen: ¾ Knäpp på motorn; kniven går automatiskt upp i det högsta läget. ¾ Om kniven redan befinner sig högst upp: fatta tag i båda manöverhandtagen och tryck dem nedåt. Nu åker kniven ned. ¾ Om inte kniven rör sig efter det att motorn har startats, skall Du stänga av motorn och ändra rotationsriktningen.

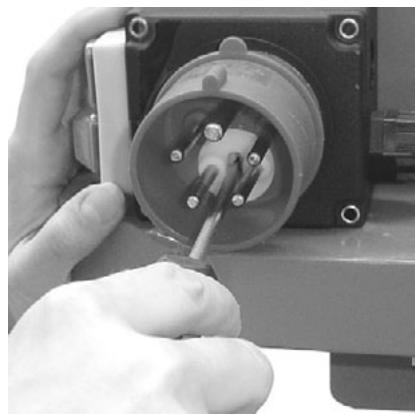

Det går att ändra rotationsriktningen genom att man för in en skruvmejsel i härför avsedd öppning i kontaktkragen och ställer in rätt rotationsriktning med en lätt tryckande vänster- eller högerrörelse. Nätanslutning ƒ Kontrollera att spänningen som står på maskinens typskylt stämmer överens med nätspänningen och anslut maskinen till ett föreskrivet el-uttag. ƒ Använd endast skarvledningar med tillräckligt stort tvärsnitt. ƒ Anslut maskinen med Fi-skyddsbrytare (felströmsskyddsbrytare) 30 mA.

Hydraulik Använd aldrig maskinen om risker uppstår p.g.a. hydraulikvätska. ƒ Kontrollera att maskinen och arbetsområdet är rena och inte uppvisar några oljefläckar. Risk för halka och brand! ƒ Kontrollera med jämna mellanrum att det finns tillräckligt med hydraulolja i tanken (se Underhåll och skötsel) Innehåll: 6,0 liter

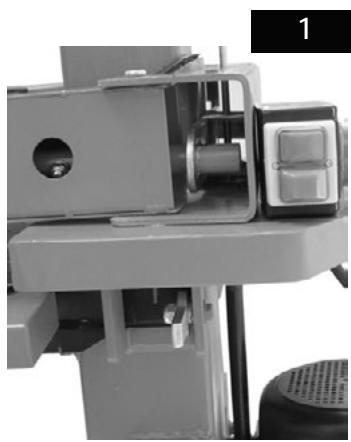

strömavbrott Tillkoppling Tryck på den gröna knappen Frånkoppling Tryck på den röda knappen Att arbeta med vedklyven Kompletterande SÄKERHETSANVISNINGAR ƒ Vedklyven får användas av endast en person. ƒ Maskinen får användas endast av personenr över 18 års ålder vilka har läst och förstått manualen.

ƒ Använd skyddsutrustning (skyddsglasögon/-visir, handskar, skyddsskor), som skydd mot ev. skador. ƒ Klyv aldrig stockar som innehåller spik, tråd eller andra föremål. ƒ Kluven ved och spån utgör i sig en fara – man kan snubbla, slinta eller falla omkull på veden – håll därför ordning i området runt klyven. ƒ Lägg aldrig händerna på rörliga maskindelar när maskinen är igång. Beakta säkerhetsavståndet till stock, påskjutare och kniv så att inte händerna skadas. ƒ Klyv endast stockar som inte är längre än max.längden 1040 mm. L Kontrollera innan klyvningen, om klyvningspelaren är tillräckligt infettad, så att den problemfritt kan röra sig in och ut.

Vad kan jag klyva Storlek på stockarna Längd på stocken: Diameter på stocken: max. 1040 mm min. 120 – max. 320 mm Diametern är ett rekommenderat riktvärde eftersom: − Tunnare stockar kan vara svåra att klyva om de innehåller kvisthål eller om fibrerna är för starka. − Tjockare trä än ∅ 320 mm kan klyvas om fibrerna är glatta och mjuka. Klyv inga gröna stockar. Torra, lagrade stockar går mycket enklare att klyva och fastnar inte lika lätt som gröna (våta) stockar.

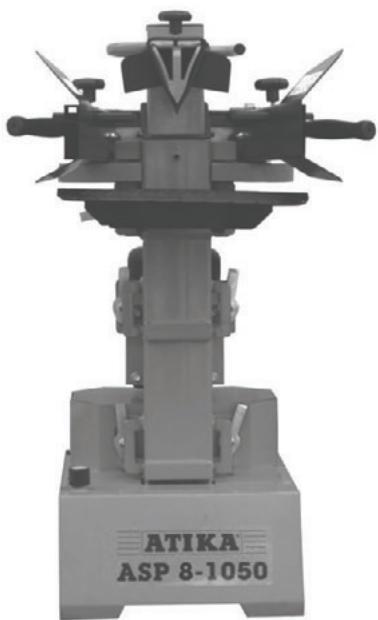

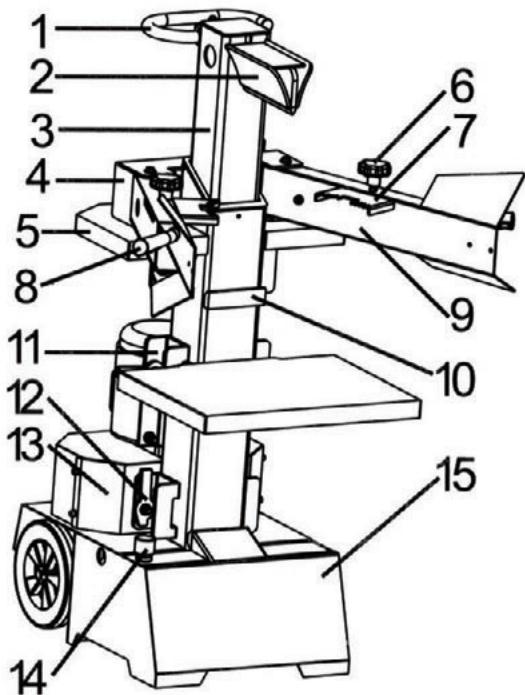

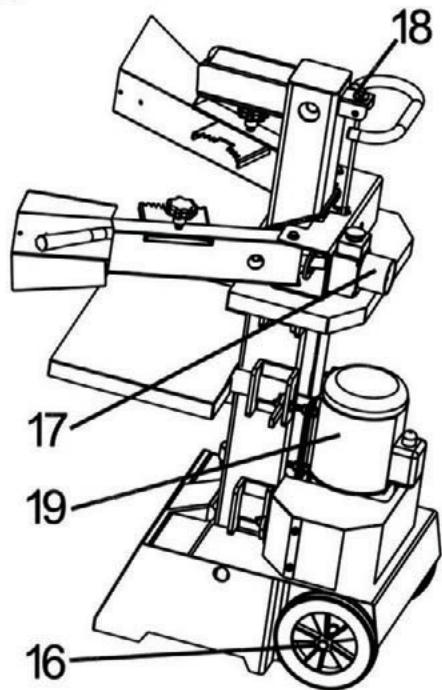

Handtag Klyvkniv Klyvpelare Tvärförbindning Hållare för tvärförbindning Inställningsskruv för spänngaffel Justerbar spänngaffel Manöverarm Greppskydd Hållare för bord (framtill) Hållare för bord (på sidan) Låshakar Nedre kåpa Avluftningskåpa Stativ Hjul Kontakter/manöverdon Höjdinställningsstång Motor Handhavande Tvåhandsfattning Två personer får aldrig använda vedklyven samtidigt. Blockera aldrig manöverspakarna (spännklor).

gröna knappen. Vänta ett ögonblick tills att motorn har kommit upp i slutvarvtalet och trycket i hydraulikpump har genererats – bild 1. L Beakta motorns

rotationsriktning hos vedklyvar med trefasmotor (400 V 3~), eftersom oljepumpen kan skadas om rotationsriktningen är felaktig. L Vid temperaturer under +5° C skall man låta klyven gå på tomgång i minst 15 min. så att oljan värms upp.

L Arbeta endast i fiberriktningen.

3. Håll fast vedträt med spännklorna.

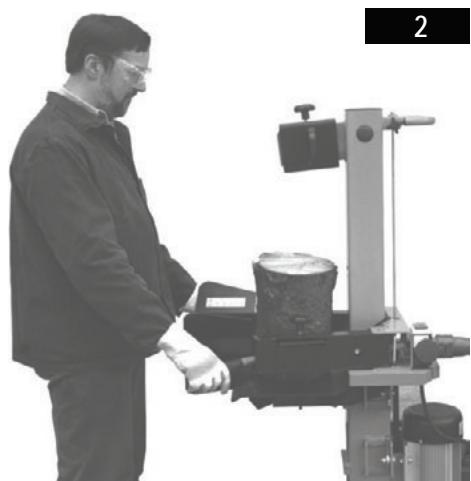

4. Tryck bägge manöverhandtagen nedåt samtidigt – bild 2.

Î Kniven åker ned och vedträt klyvs.

3. Släpp upp båda manöverspakarna. Kniven går tillbaka till

utgångsläget. L Om man släpper upp bara den ena av manöverspakarna, står kniven kvar.

Fixeringsskruv Att tänka på: ƒ Förberedelser: Förbered stockarna så att de ligger inom max.dimensinerna. Se till att veden är rakt kapad. Lägg stocken i klyven så att risken för personskador minimeras (risk för snubbling).

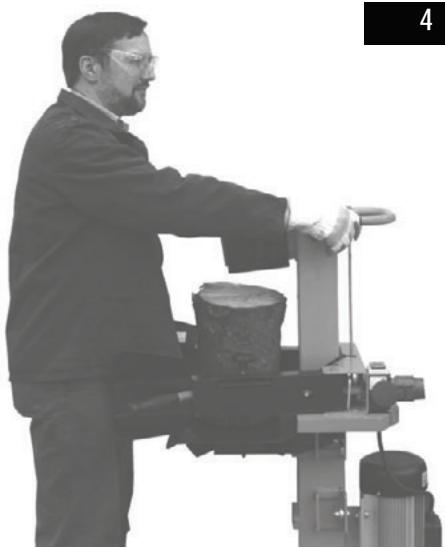

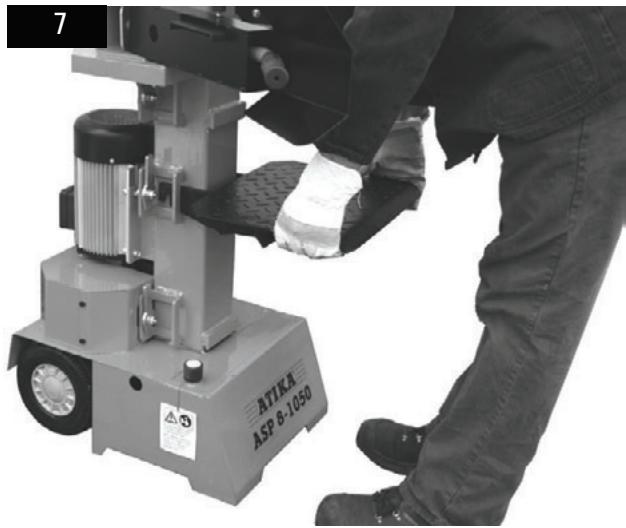

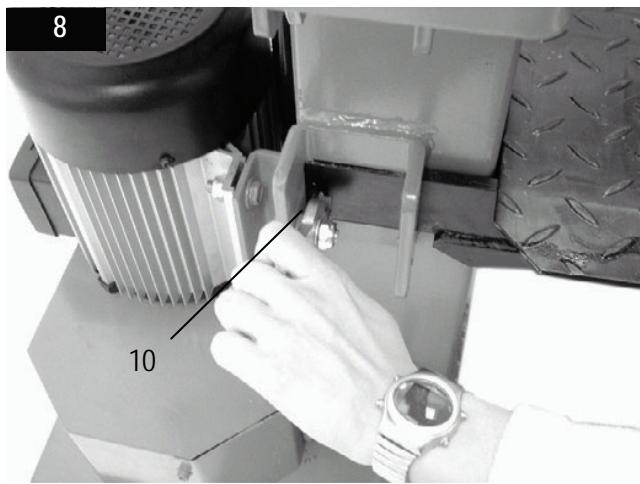

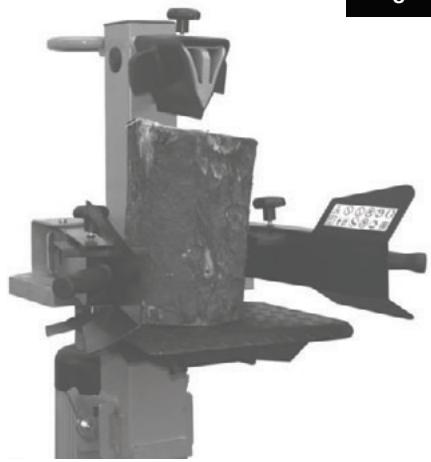

Inställning av bordshöjden Övre position för bordsplattan för vedträn upp till 500 mm Mittenläge för vedträn upp till 780 mm Nedre position för bordsplattan för vedträn upp till 1040 mm ƒ Inställning av slaghöjd Arbetar man med vedträn under ca 500 mm längd, och i stort antal, kan man öka effektiviteten genom att förkorta knivens bakåtgående rörelse.

på klyvbordet och kör fram kniven till ca 2 cm avstånd från vedträt genom att hålla båda manöverspak arna nedtryckta. Bild 3

maskinen och dra ut nätsladden.

andra manöverspak en.

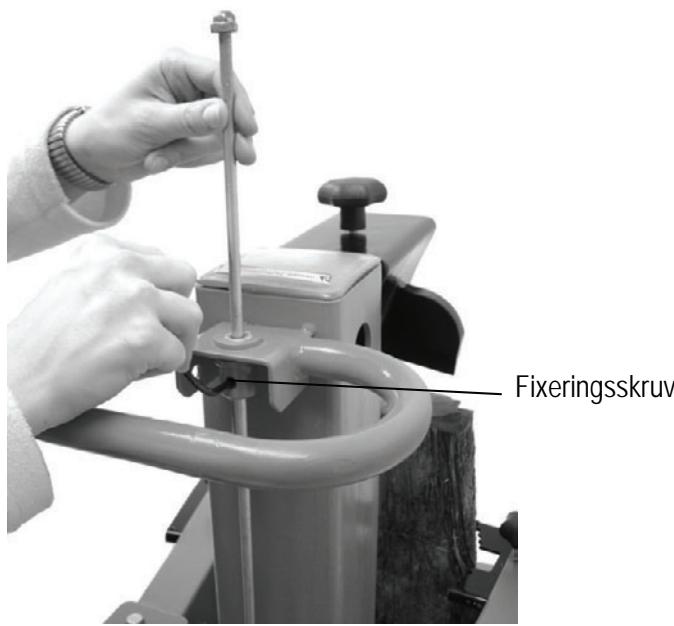

fixeringsskruven med nyckel (avsedd för infällda bussningar). För höjdinställningsstången (18) uppåt, tills att den stoppas fjädern. Dra åt fixeringsskruven igen.

2. Dra ut bordsplattan.

3. Ställ bordet i ett läge som ungefär motsvarar vedträts

längd. Spärra bordet med låshakarna.

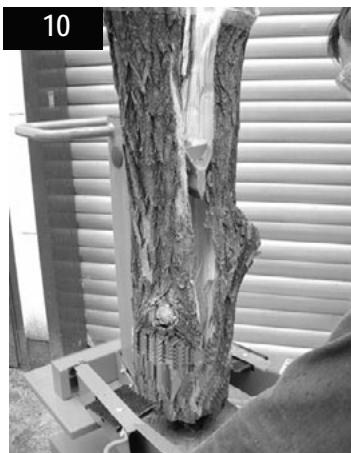

¾ Klyv aldrig två stockar i ett och samma moment. ¾ Lägg aldrig på extrastockar eller byt ut stockar under pågående klyvning. Möjliga problem vid klyvning av långa vedträn: trät klyvs inte helt igenom, fastnar på kniven och åker med upp när kniven går tillbaka. Det går inte att ta bort trät för hand. Då gör Du så här:

1. Stäng av apparaten.

2. Spärra bordet i det övre

3. Sätt igång apparaten

och fortsätt med klyvningen.

Försök aldrig framtvinga klyvning genom att hålla kvar påskjutningen i flera sekunder. Detta kan förorsaka skada på maskinen. Placera vedträt på nytt på bordet och upprepa klyvningen, eller lägg undan vedträt.

Hur lossar jag en fastklämd stock? Det finns en risk att kvistigt trä fastnar under klyvning.

1. Stäng av maskinen och dra ut nätsladden.

2. Rucka försiktigt på det fastnade vedträt så att det lossnar.

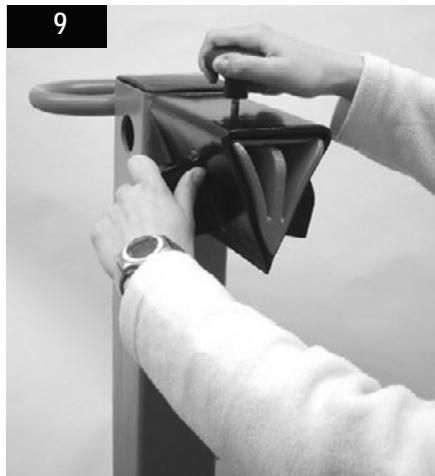

ƒ Justera klyvkorset

Hamra aldrig på ett fastnat vedträ. Såga aldrig loss ett fastnat vedträ. Be inte om hjälp. Lossa fixeringsskruv. Skjut kniven till erforderligt läge. Dra åt fixeringsskruven igen. ƒ arbetet är klart:

Kör fram kniven till den nedre positionen (inkört läge). Släpp upp en av de båda manöverspakarna. Stäng av maskinen och dra ut nätsladden. Beakta varningarna och skötselanvisningarna. Underhåll och skötsel Dra ur nätkontakten före underhåll och skötsel. Använd skyddshandskar för att undvika skador på händerna. ƒ Klyvning av korta vedträn:

1. Övre position för bordsplattan

2. Ställ vedträt på klyvbordet. Bild 2

L Arbeta endast i fiberriktningen.

3. Håll fast vedträt med spännklorna.

ƒ Klyvning av långa vedträn:

1. Nedre position för bordsplattan

2. Ta bort klyvkorset.

3. Ställ vedträt på klyvbordet.

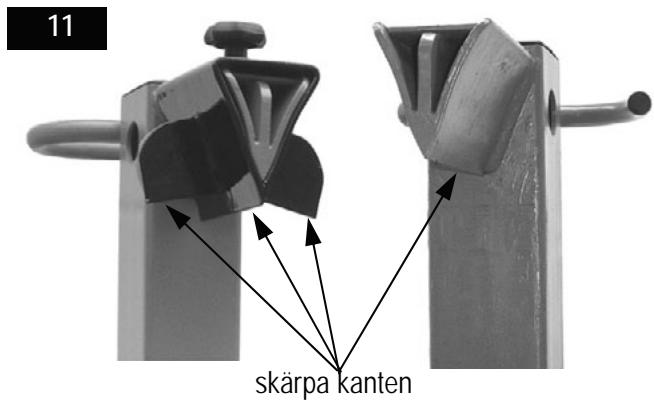

Beakta följande för att få en lång livstid på maskinen: ƒ Rengör maskinen ordentligt efter avslutat arbete. ƒ Ta bort kådrester. ƒ Olja in klyvpelaren med jämna mellanrum. Använd en miljövänlig sprejolja. ƒ Kontrollera oljenivån resp. byt ut oljan ƒ Kontrollera hydraulslangar och slangförbindningar med jämna mellanrum (täthet, sits). Slipning av kniven Denna vedklyv är försedd med en förstärkt klyvkniv. Bladet är specialbehandlat. Efter en längre tids användning, när klyvkapaciteten minskar eller när snittet blir något skevt, kan man slipa av kniven eller skärpa den med en fin fil (ta bort grader). Bild 11

Om oljenivån ligger mellan de båda markeringarna, finns det tillräckligt med olja i behållen. Om oljenivån ligger nedanför den nedre markeringen, måste man fylla på olja. Använd en ren tratt.

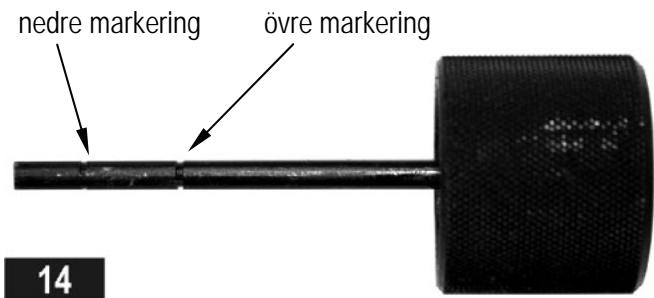

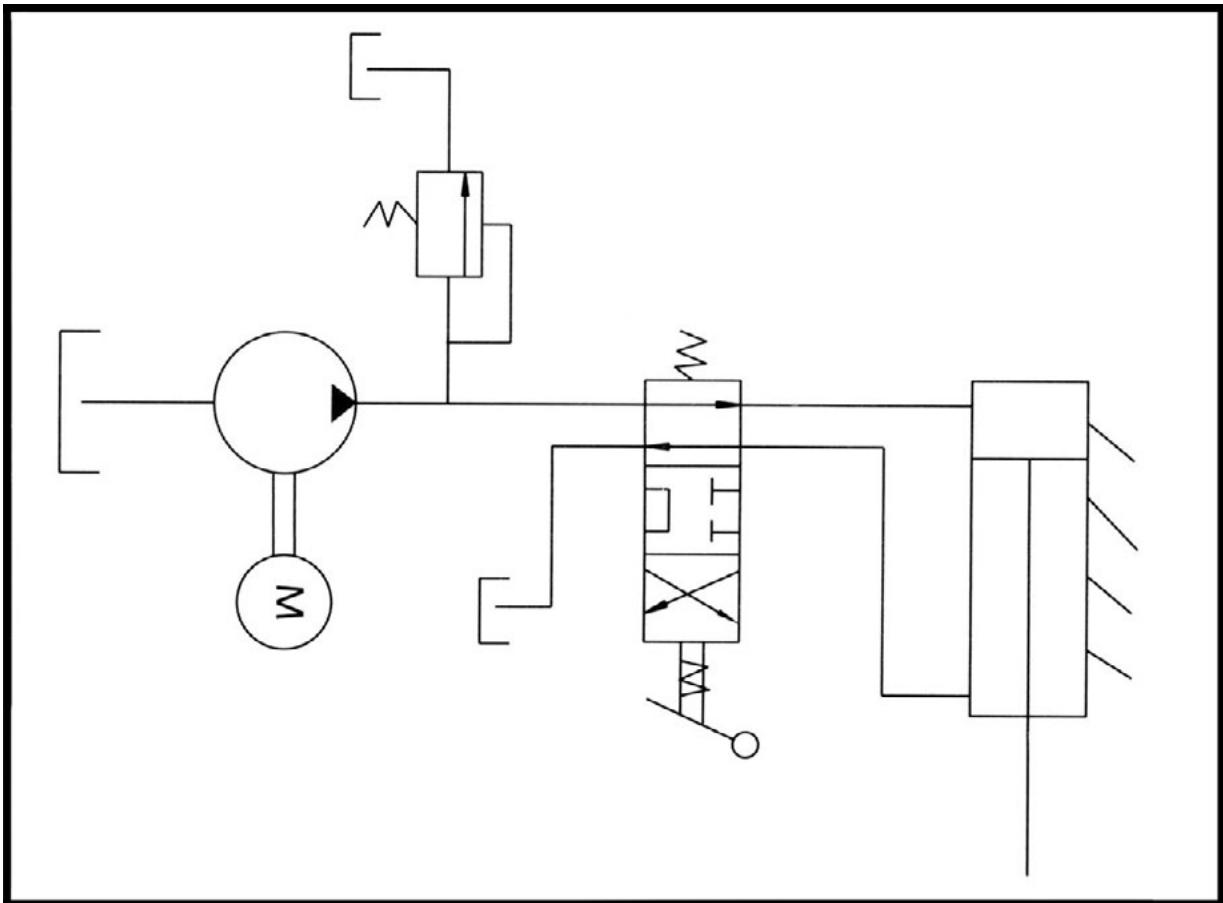

skärpa kanten nedre markering övre markering Hur kontrolleras oljenivån? Hydraulikanläggningen är ett slutet system med oljetank, oljepump och regleringsventil. Kontrollera nivån på smörjoljan regelbundet. En låg nivå kan skada oljepumpen. Nivån på smörjoljan ligger ca 1 ~ 2 centimeter lägre än oljetankens yta. Klyvpelaren måste vara i inkört läge. Bild. 12

6. Kontrollera olje-tätningen. Om den är skadad måste den

7. Sätt tillbaka stickan i öppningen så långt in det går.

När skall oljan bytas? Första oljebyte efter 50 arbetstimmar, därefter var 500:e arbetstimme. Auswechseln:

1. Klyvpelaren måste vara i inkört läge. Bild. 12.

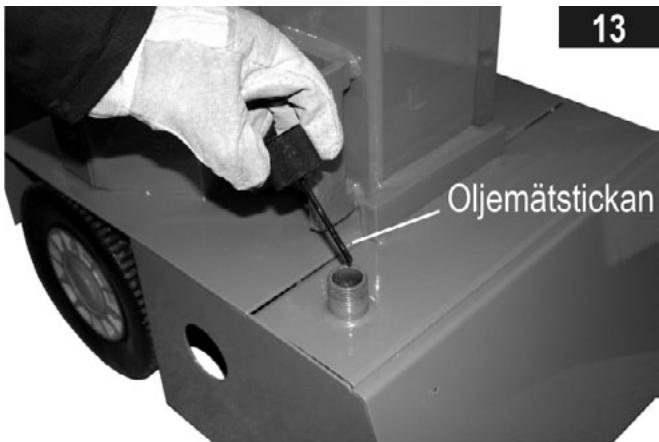

Dra ut oljestickan. Rengör oljemätstick-an och oljetätningen. Sätt tillbaka stickan i öppningen så långt in det går. Dra ut oljestickan igen.

3. Ställ ett kärl, som rymmer minst 6 liter olja, under klyven.

4. Lossa avluftningskåpan

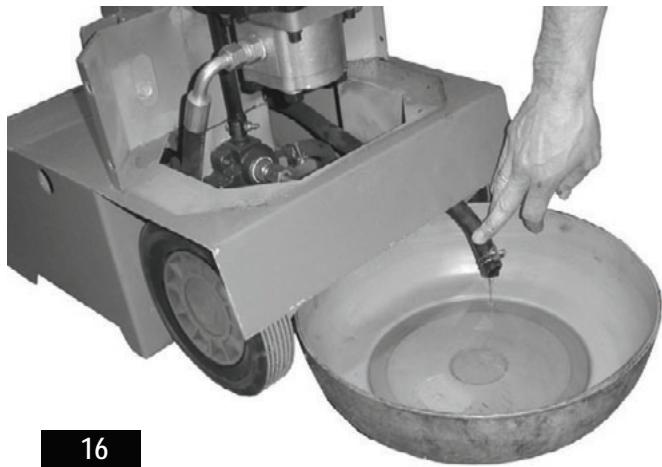

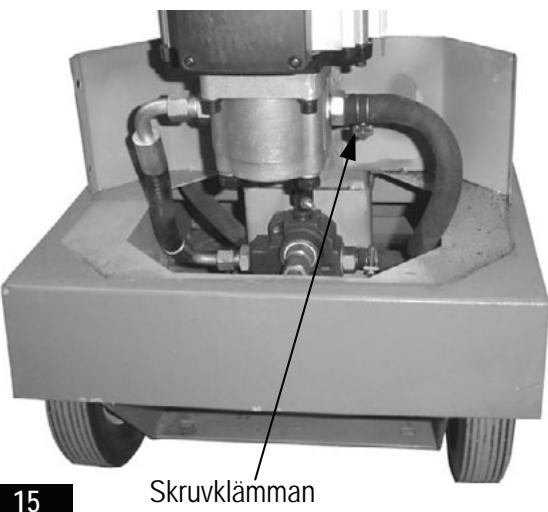

5. Lossa skruvklämman till oljeslangen så att oljan kan rinna

Ta hand om den gamla oljan på föreskrivet sätt (avfallsanläggning). Det är inte tillåtet att hälla ut oljan i marken eller att blanda ut den i annat avfall.

Hydraulolja Vi rekommenderar följande hydrauloljor för hydraulikcylindern:

Aral Vitam GF 22 BP Energol HLP-HM 22 Mobil DTE 11 Shell Tellus 22 eller likvärdig Använd inga andra oljesorter. Används andra oljesorter, påverkas hydraulcylinderns funktion. Anslut oljeslangen igen. Fyll på ny hydraulikolja (6,0 liter) med hjälp av en ren tratt. Skruva tillbaka avluftningskåpan. Sätt fast panelen. Tekniska data Model Klyvningskraft ASP 8-1050 80 kN (8 t) ± 10 % 1025 mm min. 120 – max. 320 mm 480 mm ca. 0,06 m/sek. ca. 0,05 m/sek. 6,0 Liter 21 MPa (210 bar) P1 = 3700 W S6 – 40% Trefasström 400 V 3~ 50 Hz, 10 A träge Längd 930 x bredd 830 x höjd 1470 mm ca. 125 kg Vedlängd Stockdiameter Klyvlängd Hastighet framåt Hastighet framåt Hydraulolja (max.) Hydrauliktryck Elmotoreffekt (effektbehov) Anslutning Dimensioner Vikt

Problemlösningsguide Problem Möjlig orsak Åtgärd ⇒ Lägg i stocken rätt ⇒ Stocken ligger fel ⇒ Stocken är längre/större än tillåtet, eller ⇒ Kapa stocken till rätt mått trät är för hårt ⇒ Slipa kniven. Kontrollera grader och ⇒ Kniven klyver inte skåror ⇒ Kontrollera oljenivån. Fyll ev. på olja. ⇒ För lågt hydrauliktryck Om problemet inte löses: Kontakta tillverkaren eller av denne angivet företag. tillverkaren eller dennes ⇒ Böjda spärrarmar (hydraulkolven trycks ⇒ Låt representant justera armarna inte in helt) ⇒ fel anslutningsledning (längre än 10 m ⇒ Använd rätt anslutningsledning eller för litet ledartvärsnitt) Vedklyven går inte även om motorn är ⇒ Ventilen öppnas inte p.g.a. lösa för- ⇒ Kontrollera. Dra åt delarna igång bindningar ⇒ Låt tillverkaren eller dennes ⇒ Manöverspaken eller dess delar är representant reparera de böjda delarna böjda Motorn startar men klyvpelaren åker inte in ⇒ Motorn har fel rotationsriktning ⇒ Kontrollera och kasta om motorns rotationsriktning (se s. 84) Motorn startar inte ⇒ Ingen nätspänning ⇒ Kontrollera säkringen ⇒ 2-fasgång vid trefasmotor ⇒ Låt behörig elektriker kontrollera säkring och tilledning ⇒ Defekt anslutningskabel ⇒ Byt ut anslutningskabeln, eller låt elektriker kontrollera den ⇒ Elektromotor defekt ⇒ Kontakta tillverkaren eller av denne angivet företag. ⇒ Defekt brytare (LS) ⇒ Defekt brytare eller kondensator Stocken klyvs inte (för låg klyvkraft) Garantievillkor Var vänlig beakta bifogade garantivillkor.
