BRUKSANVISNING ASP 8 N ATIKA

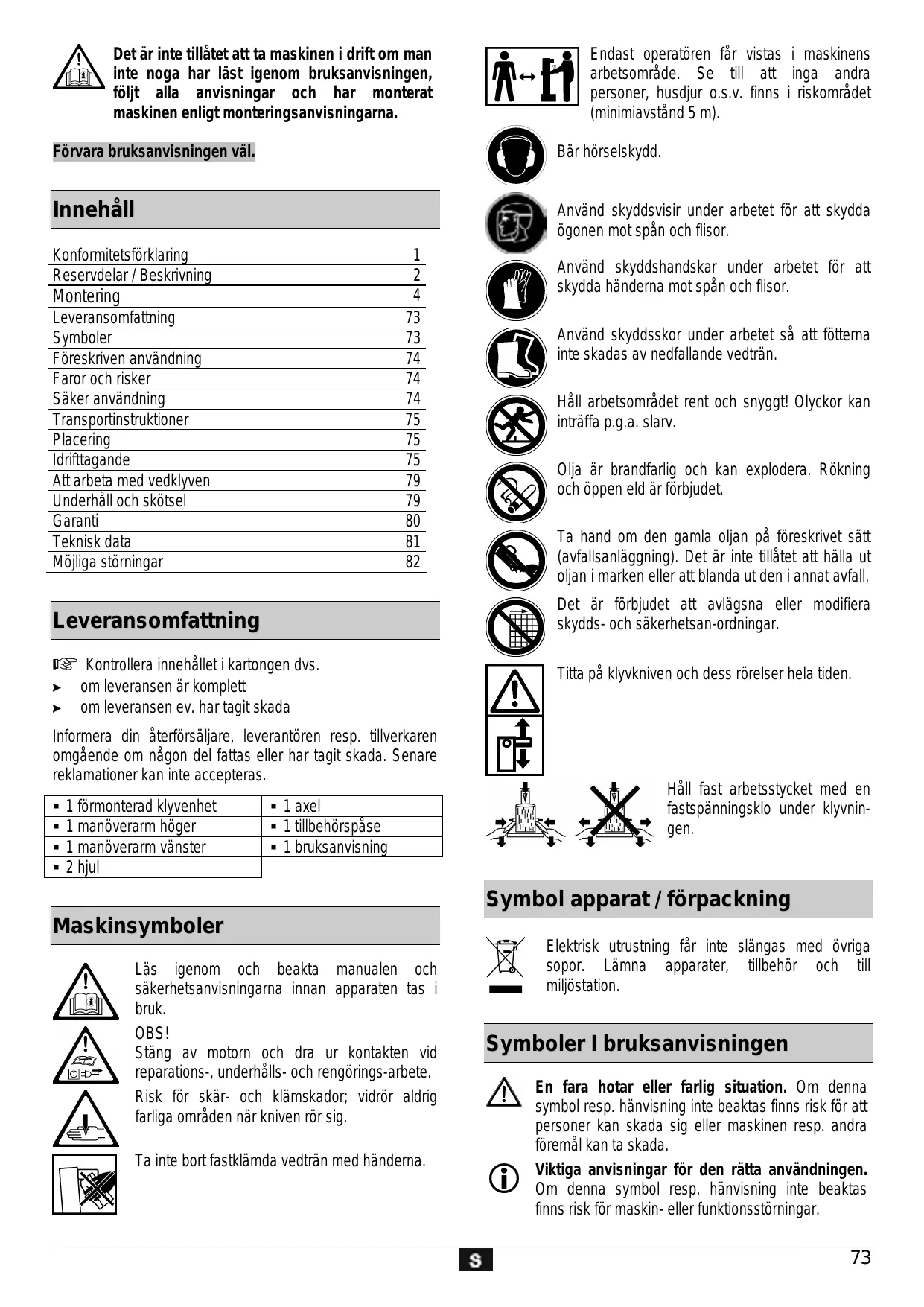

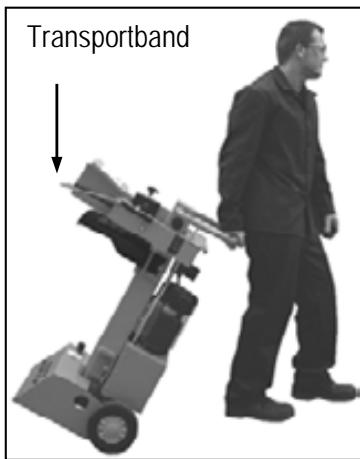

Montering Leveransomfattning Symboler Föreskriven användning Faror och risker Säker användning Transportinstruktioner Placering Idrifttagande Att arbeta med vedklyven Underhåll och skötsel Garanti Teknisk data Möjliga störningar Använd skyddshandskar under arbetet för att skydda händerna mot spån och flisor. Använd skyddsskor under arbetet så att fötterna inte skadas av nedfallande vedträn. Håll arbetsområdet rent och snyggt! Olyckor kan inträffa p.g.a. slarv. Olja är brandfarlig och kan explodera. Rökning och öppen eld är förbjudet. Ta hand om den gamla oljan på föreskrivet sätt (avfallsanläggning). Det är inte tillåtet att hälla ut oljan i marken eller att blanda ut den i annat avfall. Leveransomfattning Det är förbjudet att avlägsna eller modifiera skydds- och säkerhetsan-ordningar.

Titta på klyvkniven och dess rörelser hela tiden.

Kontrollera innehållet i kartongen dvs. om leveransen är komplett om leveransen ev. har tagit skada Informera din återförsäljare, leverantören resp. tillverkaren omgående om någon del fattas eller har tagit skada. Senare reklamationer kan inte accepteras.

1 förmonterad klyvenhet 1 manöverarm höger 1 manöverarm vänster 2 hjul Håll fast arbetsstycket med en fastspänningsklo under klyvningen. ƒ 1 axel ƒ 1 tillbehörspåse ƒ 1 bruksanvisning Symbol apparat / förpackning Maskinsymboler Läs igenom och beakta manualen och säkerhetsanvisningarna innan apparaten tas i bruk. OBS! Stäng av motorn och dra ur kontakten vid reparations-, underhålls- och rengörings-arbete. Risk för skär- och klämskador; vidrör aldrig farliga områden när kniven rör sig. Ta inte bort fastklämda vedträn med händerna. Elektrisk utrustning får inte slängas med övriga sopor. Lämna apparater, tillbehör och till miljöstation. Symboler I bruksanvisningen

En fara hotar eller farlig situation. Om denna symbol resp. hänvisning inte beaktas finns risk för att personer kan skada sig eller maskinen resp. andra föremål kan ta skada. Viktiga anvisningar för den rätta användningen. Om denna symbol resp. hänvisning inte beaktas finns risk för maskin- eller funktionsstörningar.

Användningstips. Här får ni information och tips om hur man använder maskinen på optimalt sätt. Montering, hantering och underhåll. Här förklaras allt i detalj som ni måste göra. Föreskriven användning ƒ Vedklyven får användas enbart till klyvning av ved. ƒ Använd endast rakt avsågade stockar i klyven. ƒ Avlägsna främmande partiklar (spik, tråd, betong etc.) ur det trä som skall klyvas. ƒ I användning till rätt ändamål ingår också att de av tillverkaren föreskrivna drift-, underhållsoch reparationsbestämmelserna samt de i bruksanvisningen angivna säkerhetsbestämmelserna följs. ƒ Varje form av användning utöver detta gäller som användning utanför bestämmelserna. Tillverkaren tar inget ansvar för skador orsakade av användning till ej godkända ändamål. Endast användaren står för hela risken. ƒ Tillverkaren tar inget ansvar för skador som uppstått på grund av egenmäktiga förändringar av kompostkvarnen. ƒ Maskinen får endast ställas in, användas och underhållas av personer förtrogna med detta och som är informerade om riskerna. Reparationsarbeten får endast utföras av oss eller av oss rekommenderade kundserviceverkstäder. Faror och risker Även om man använder maskinen på föreskrivet sätt och beaktar alla säkerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion. Risken att skada sig kan man i första hand reducera genom att i detalj följa alla anvisningar i avsnittent "Föreskriven användning" och "Säkerhetsanvisningar", Därutöver bör man vara extra försiktig vad det gäller följande risker: Hänsyn och försiktighet minskar riskerna för person- och sakskador. ƒ Om säkerhetsåtgärderna ignoreras kan person- eller sakskador uppstå. ƒ Händer och fingrar kan skadas av den rörliga kniven på grund av oaktsamhet, försummelse att följa säkerhetsbestämmelserna samt icke ändamålsenlig användning. ƒ Risk att skada sig genom ström om man använder bristfälliga elektriska anslutningsledningar. ƒ Risk att skadas sig om man vidrör spänningsförande delar om elektriska komponenter har öppnats. Dessutom kan det alltid finnas en viss risk att skada sig även om denna risk inte är direkt uppenbar. Säker användning Läs noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella säkerhetsbestämmelser

innan ni börjar använda maskinen för att skydda både er själv och andra för möjliga faror.

Överlämna säkerhetsanvisningarna till alla personer som använder maskinen. Förvara säkerhetsanvisningarna väl så att de alltid finns till hands. ƒ Var uppmärksam. Koncentrera Dig på arbetet. Arbeta förnuftigt. Använd inte apparaten om Du är trött eller påverkad av narkotika, alkohol eller läkemedel. Ett ögonblicks oaktsamhet kan leda till allvarliga personskador. ƒ Informera er med hjälp av bruksanvisningen om maskinen och dess funktioner. ƒ Använd maskinen aldrig för andra ändamål än den är avsedd för (se avsnitten "Föreskriven användning" och "Att arbeta med vedklyven“). ƒ Se till att ni står stadigt så att ni har god balans. ƒ Arbetsställningen skall vara i närheten av manöverspakarna. ƒ Stå aldrig ovanpå maskinen. ƒ Använd − visir − arbetshandskar − hörselskydd − säkerhetsskor med stålhätta ƒ Använd lämpliga arbetskläder: − inga vida kläder, eller smycken (kan fasta i de rörliga delarna) ƒ Den som använder maskinen ansvarar för att inga andra personer kan ta skada av den. ƒ Barn och ungdomar under 18 år får inte använda maskinen. ƒ Håll barn på avstånd från maskinen. ƒ Använd alldrig maskinen när obehöriga personer uppehåller sig i närheten. ƒ Låt maskinen aldrig vara utan uppsikt. ƒ Se alltid till att det är rent och städat kring maskinen! Oordning kan leda till olycksfall. ƒ Överbelasta inte maskinen! Håll er alltid till den angivna effekten. ƒ Använd maskinen endast om alla skyddsanordningar är monterade enligt anvisningarna och förändra ingenting på maskinen som skulle kunna påverka säkerheten. ƒ Förändra ingenting på maskinen. ƒ Rengör maskinen aldrig med en vattenstråle (riskfaktor: elektrisk ström). ƒ Låt maskinen aldrig stå ute i regn och använd den inte när det regnar. ƒ Förvara maskinen endast på en torr plats och där barn inte kann komma åt den. ƒ Stäng av maskinen och dra ur nätkontakten i samband med: − reparationer − underhåll och rengöring − att ni åtgärdar en störning − vid kontroll av om anslutningsledningarna har flätats ihop eller skadats − transport − att ni lämnar maskinen (även vid korta arbetsavbrott) ƒ Kontrollera regelbundet om maskinen eventuellt kan vara skadat: − Varje gång innan ni börjar använda maskinen igen måste ni kontrollera att skyddsanordningarna fungerar felfritt. − Kontrollera om de rörliga delarna fungerar felfritt och inte sitter i kläm eller om det finns skadade delar. Samtliga delar måste vara rätt monterade och uppfylla alla villkor för att maskinen ska fungera korrekt. − Skyddsanordningar som har tagit skada resp. som inte fungerar felfritt måste repereras eller bytas ut på en auktoriserad fackverkstad såvida det inte står något annat i bruksanvisningen. − Skadade eller oläsliga etiketter med säkerhetsanvisningar måste ersättas. Elektrisk säkerhet ƒ Utförande av anslutningsledningen enligt IEC 60245 (H 07 RN-F) med ett ledartvärsnitt på minst ⇒ 230 V ~ 3 x 1,5 mm² vid en kabellängd på upp till max. 10 m ⇒ 400 V 3~ 5 x 1,5 mm² vid en kabellängd på upp till max. 10 m ƒ Använd aldrig anslutningsledningar längre än 10 m. De kan förorsaka spänningsfall. Motorn kan inte nå full effekt och maskinens prestanda reduceras. ƒ Stickkontakter och kopplingsdosor vid anslutningsledningarna måste vara tillverkade av gummi, mjuk PVC eller av ett annat termoplastmaterial med samma mekaniska hållfasthet eller vara överdragna med dessa material. ƒ Anslutningsledningens stickkontakt måste vara stänkvattenskyddad. ƒ Vid montage se till att anslutningsledningen inte kläms eller knäcks och att stickkontakten inte blir blöt. ƒ Linda helt av kabeln om ni använder en kabeltrumma. ƒ Använd inte kabeln för ändamål, den inte är avsedd för. Skydda kabeln från värme, olja och vassa kanter. Använd inte kabeln för att dra ut kontakten ur eluttaget. ƒ Kontrollera förlängningskabeln regelbundet och byt ut den om den är skadad. ƒ Använd inga defekta anslutningsledningar. ƒ Använd endast godkända kablar och förlängningskablar vid arbete utomhus. ƒ Använd inte provisoriska kablar. ƒ Skyddsanordningar får aldrig överbryggas eller tas ur drift. Elanslutningar resp. reparationer på maskinens elektriska komponenter får endast iordningställas resp. genomföras av auktoriserad elfackman eller på en av våra service-verkstäder. De lokala föreskrifterna, i synnerhet vad det gäller skyddsåtgärder, ska alltid beaktas. Reparationer på övriga delar på maskinen får endast genomföras av tillverkaren eller på en av våra serviceverkstäder. Använd endast originalreservdelar. Om andra delar än originaldelar används kan detta leda till olycksfall. För skador som följd av att andra delar än originaldelar har använts ansvarar tillverkaren inte. Transportinstruktioner Före all transport skall kniven köras helt ned. För transport griper ni tag med en hand i bygeln och tippar vedklyven lätt mot er. Nu är det enkelt att flytta klyven. Transportband För att undvika att olja rínner under transporten, måste locket till oljetanken vara ordentligt fast-skruvat. Placering Kontrollera att arbetsytan uppfyller följande krav: − Halksäker − Jämn − Ingen risk att någon snubblar − Tillräckligt god belysning Använd inte maskinen i närheten av naturgas, bensin eller annat lätt brännbart material. Idrifttagande ƒ Kontrollera att maskinen är komplett monterad och att alla anvisningar har beaktats i samband med monteringen. ƒ Kontrollera följande inför varje gång som ni använder maskinen: − Om anslutningsledningar är skadade (sprickor, snitt eller dylikt). Använd inga defekta ledningar Om själva maskinen eventuellt kan vara skadad (se avsnittet "Säker användning") − Om alla skruvar är ordentligt åtdragna. − hydrauliken (läckage) − oljenivån − Avluftning: avlufta hydraulikanläggningen innan ni sätter igång klyven. ¾ Lossa luftskruv några varv, så att luften kan komma ut från oljetanken. ¾ Låt luftskruv vara öppen under gång. ¾ Innan ni flyttar vedklyven, stänger ni luftskruv, så att inte olja rinner ut.

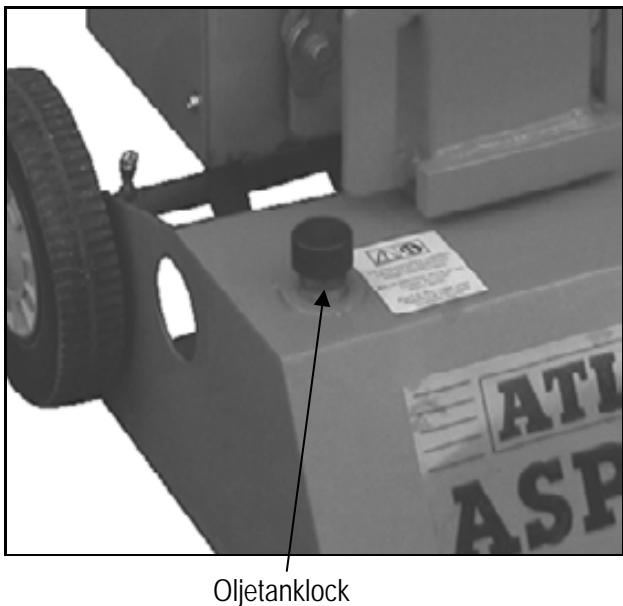

Återstartsspärr vid strömavbrott (jordfelsbrytare) Vid strömbortfall (elavbrott) frånkopplas maskinen automatiskt. För att tillkoppla maskinen igen behöver man bara trycka på den gröna knappen en gång till. Vedklyv med 400 V 3~ Kontrollera motorns rotationsriktning (se motorpilen) – om riktningen är felaktig, skadas oljepumpen. Oljetanklock

Om inte hydraulikanläggningen avluftas, kommer den inneslutna luften att skada packningarna, vilket ger en permanent skada på klyven. Nätanslutning ƒ Kontrollera att spänningen som står på maskinens typskylt stämmer överens med nätspänningen och anslut maskinen till ett föreskrivet el-uttag. ƒ Använd endast skarvledningar med tillräckligt stort tvärsnitt. ƒ Anslut maskinen med en jordfelsbrytare, 30 mA.

Säkringar: Hydraulik Använd aldrig maskinen om risker uppstår p.g.a. hydraulikvätska. ƒ Kontrollera att maskinen och arbetsområdet är rena och inte uppvisar några oljefläckar. Risk för halka och brand! ƒ Kontrollera med jämna mellanrum att det finns tillräckligt med hydraulolja i tanken (se Underhåll och skötsel) Innehåll: ca. 4,5 liter

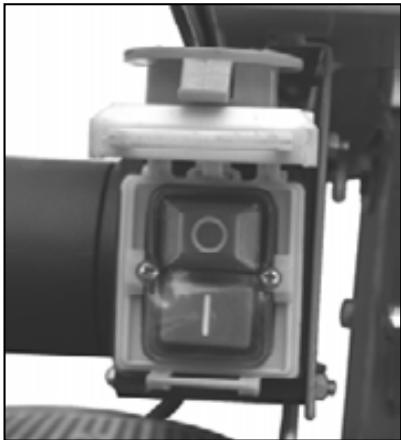

400 V 3~ Î 16 A Till-/Från-brytare Innan arbetet börjar: kontrollera alltid att avstängningsanordningen fungerar (genom att koppla till och koppla från maskinen). Använd ingen apparat vars brytare inte slår till och ifrån. Skadade brytare måste omedelbart repareras eller bytas av kundtjänsten. Att arbeta med vedklyven Tillkoppling Kompletterande SÄKERHETSANVISNINGAR Tryck på den gröna knappen ƒ Vedklyven får användas av endast en person. ƒ Maskinen får användas endast av personenr över 18 års ålder vilka har läst och förstått manualen. ƒ Använd skyddsutrustning (skyddsglasögon/-visir, handskar, skyddsskor), som skydd mot ev. skador. ƒ Klyv aldrig stockar som innehåller spik, tråd eller andra föremål. ƒ Kluven ved och spån utgör i sig en fara – man kan snubbla, slinta eller falla omkull på veden – håll därför ordning i området runt klyven. Frånkoppling Tryck på knappen

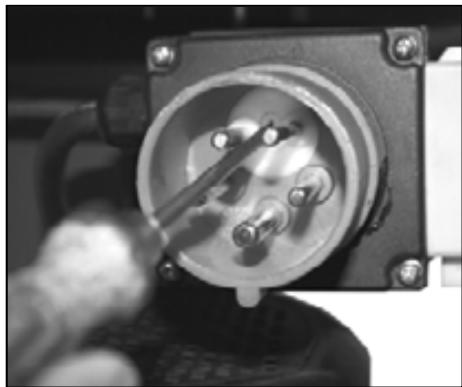

Det går att ändra rotationsriktningen genom att man för in en skruvmejsel i härför avsedd öppning i kontaktkragen och ställer in rätt rotationsriktning med en lätt tryckande vänstereller högerrörelse.

¾ Koppla till motorn; kniven går automatiskt upp i det högsta läget. ¾ Om kniven redan befinner sig högst upp: fatta tag i båda manöverhandtagen och tryck dem nedåt. Nu åker kniven ned. ¾ Om inte kniven rör sig efter det att motorn har startats, skall ni stänga av motorn och ändra rotationsriktningen. den röda ƒ Lägg aldrig händerna på rörliga maskindelar när maskinen är igång. Beakta säkerhetsavståndet till stock, påskjutare och kniv så att inte händerna skadas. ƒ Klyv endast stockar som inte är längre än max.längden 1050 mm. ƒ L Kontrollera innan klyvningen, om klyvningspelaren är tillräckligt infettad, så att den problemfritt kan röra sig in och ut.

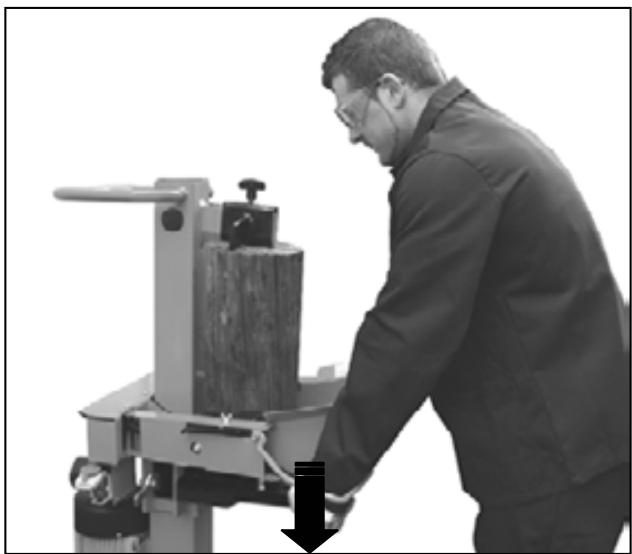

Vad kan jag klyva Storlek på stockarna Längd på stocken: Diameter på stocken: max. 1050 mm min. 120 – max. 350 mm Diametern är ett rekommenderat riktvärde eftersom: − Tunnare stockar kan vara svåra att klyva om de innehåller kvisthål eller om fibrerna är för starka. − Tjockare trä än ∅ 350 mm kan klyvas om fibrerna är glatta och mjuka. Klyv inga gröna stockar. Torra, lagrade stockar går mycket enklare att klyva och fastnar inte lika lätt som gröna (våta) stockar. Handhavande Tvåhandsfattning Î Kniven åker ned och vedträt klyvs.

5. Släpp upp båda manöverspakarna. Kniven går tillbaka till

utgångsläget. L Om man släpper upp bara den ena av manöverspakarna, står kniven kvar.

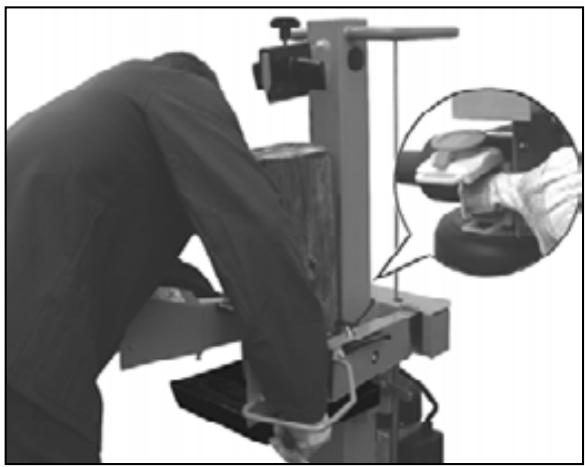

Att tänka på: ƒ Förberedelser: Förbered stockarna så att de ligger inom max.dimensinerna. Se till att veden är rakt kapad. Lägg stocken i klyven så att risken för personskador minimeras (risk för snubbling). ƒ Inställning av slaghöjd Vid mindre träbitar kan arbetseffekten höjas genom att man minskar klyvens återgångsrörelse.

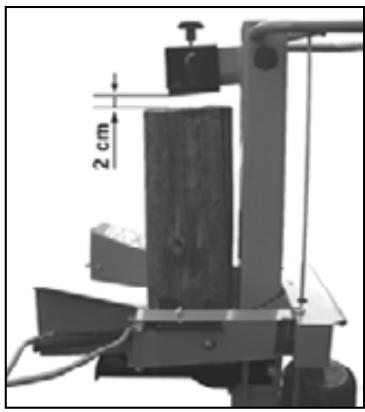

klyvbordet och kör fram kniven till ca 2 cm avstånd från vedträt genom att hålla båda manöverspakarna nedtryckta.

2. Släpp upp en av de

båda manöverspakarna. Två personer får aldrig använda vedklyven samtidigt. Blockera aldrig manöverspakarna (spännklor).

1. Tryck på den gröna knappen. Vänta ett ögonblick tills att

motorn har kommit upp i slutvarvtalet och trycket i hydraulikpumpen har genererats. L Beakta motorns rotationsriktning hos vedklyvar med trefasmotor (400 V 3~), eftersom oljepumpen kan skadas om rotationsriktningen är felaktig. L Vid temperaturer under –5° C skall man låta klyven gå på tomgång i minst 15 min. så att oljan värms upp.

2. Ställ vedträt på klyvbordet .

3. Stäng av maskinen och dra ut nätsladden.

4. Släpp upp den andra manöverspaken.

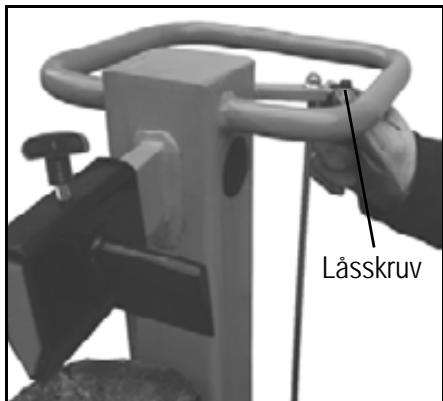

5. Korta ned återgånsrörelsen hos den stång som sitter på

sidan genom att fixera låsskruven i erforderlig höjd. Låsskruv L Arbeta endast i fiberriktningen.

3. Håll fast vedträt med spännklorna.

4. Tryck bägge manöverhandtagen nedåt samtidigt.

ƒ Inställning av bordshöjden övre position för bordsplattan för stockar upp till 500 mm mellanposition för bordet för stockar upp till 700 mm undre position för sockeln för stockar upp till 1050

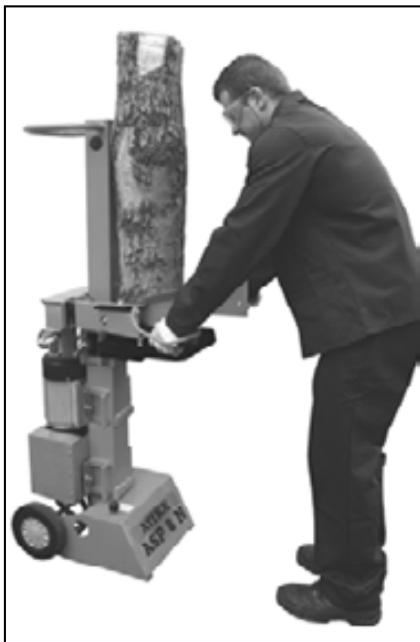

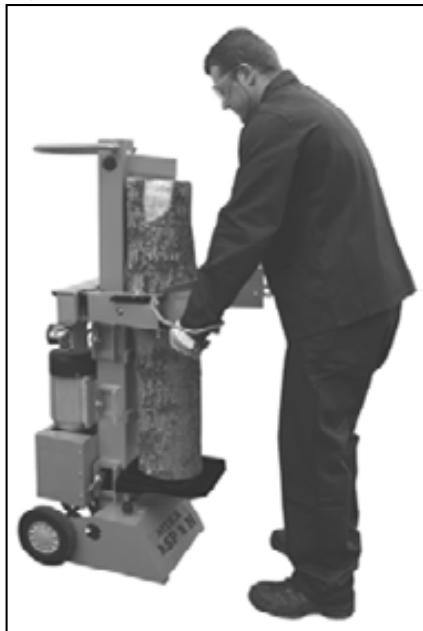

Klyvning av korta vedträn:

1. Övre position för bordsplattan

2. Ställ vedträt på klyvarens bordsplatta

L Arbeta endast i fiberriktningen.

3. Håll fast vedträt med spännklorna.

ƒ Klyvning av långa vedträn:

position för bordsplattan.

2. Skjut klyvkorset till den erforderliga positionen

(Stjärngreppskruven sitter över hålet i spaltmätaren.)

3. Dra åt låsskruven igen.

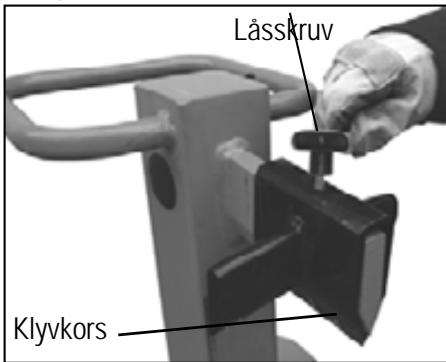

Låsskruv vid klyvning av långa vedträn: trät klyvs inte helt igenom, fastnar på kniven och åker med upp när kniven går tillbaka. Då gör Du så här:

på längd på stammen som ska klyvas, bordsplattan den mellersta eller översta positionen.

3. Sätt igång apparaten och fortsätt med klyvningen.

Klyv aldrig två stockar i ett och samma moment. Lägg aldrig på extrastockar eller byt ut stockar under pågående klyvning.

Försök aldrig framtvinga klyvning genom att hålla kvar påskjutningen i flera sekunder. Detta kan förorsaka skada på maskinen. Placera vedträt på nytt på bordet och upprepa klyvningen, eller lägg undan vedträt. Hur lossar jag en fastklämd stock? Klyvkors

Det finns en risk att kvistigt trä fastnar under klyvning.

1. Stäng av maskinen och dra ut nätsladden.

Ta inte bort fastklämda vedträn med händerna.

3. Rör den fastklämda stammen försiktigt fram och tillbaka

med ett bräckjärn, så att stammen kan lossna. Skada inte klyvningspelaren. Hamra aldrig på ett fastnat vedträ. Såga aldrig loss ett fastnat vedträ. Be inte om hjälp. ƒ Arbetet är klart:

Kör fram kniven till den nedre positionen (inkört läge). Släpp upp en av de båda manöverspakarna. Stäng av maskinen och dra ut nätsladden. Beakta varningarna och skötselanvisningarna. Oljemätstickan

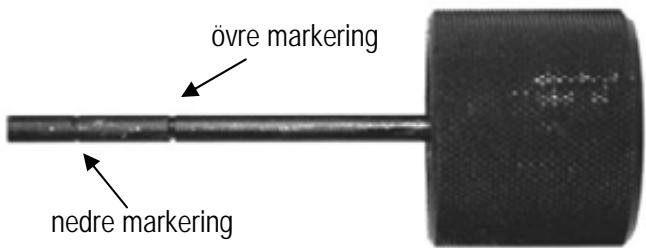

Om oljenivån ligger mellan de båda markeringarna, finns det tillräckligt med olja i behållen. Om oljenivån ligger nedanför den nedre markeringen, måste man fylla på olja. Använd en ren tratt. Underhåll och skötsel Dra ur nätkontakten före underhåll och skötsel. övre markering Använd skyddshandskar för att undvika skador på händerna.

Beakta följande för att få en lång livstid på maskinen: ƒ Rengör maskinen ordentligt efter avslutat arbete. ƒ Ta bort kådrester. ƒ Olja in klyvpelaren med jämna mellanrum. Använd en miljövänlig sprejolja. ƒ Kontrollera oljenivån resp. byt ut oljan ƒ Kontrollera hydraulslangar och slangförbindningar med jämna mellanrum (täthet, sits). nedre markering

6. Kontrollera oljetätningen. Om den är skadad måste den

7. Sätt tillbaka stickan i öppningen så långt in det går.

Slipning av kniven Efter en längre tids användning, när klyvkapaciteten minskar eller när snittet blir något skevt, kan man slipa av kniven eller skärpa den med en fin fil (ta bort grader). När skall oljan bytas? Första oljebyte efter 50 arbetstimmar, därefter var 500:e arbetstimme. Utbyte: Skärpa kanten Hur kontrolleras oljenivån?

1. Klyvpelaren måste

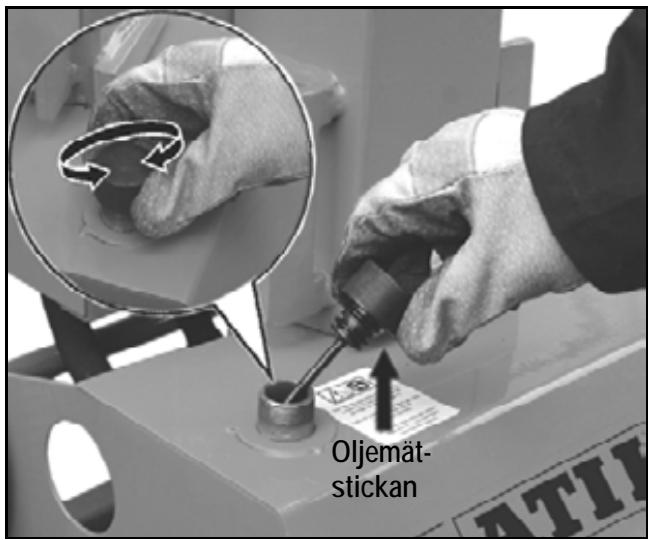

2. Dra ut oljestickan.

3. Rengör oljemätstick

-an och oljetätningen.

4. Sätt tillbaka stickan i

öppningen så långt in det går.

5. Dra ut oljestickan igen.

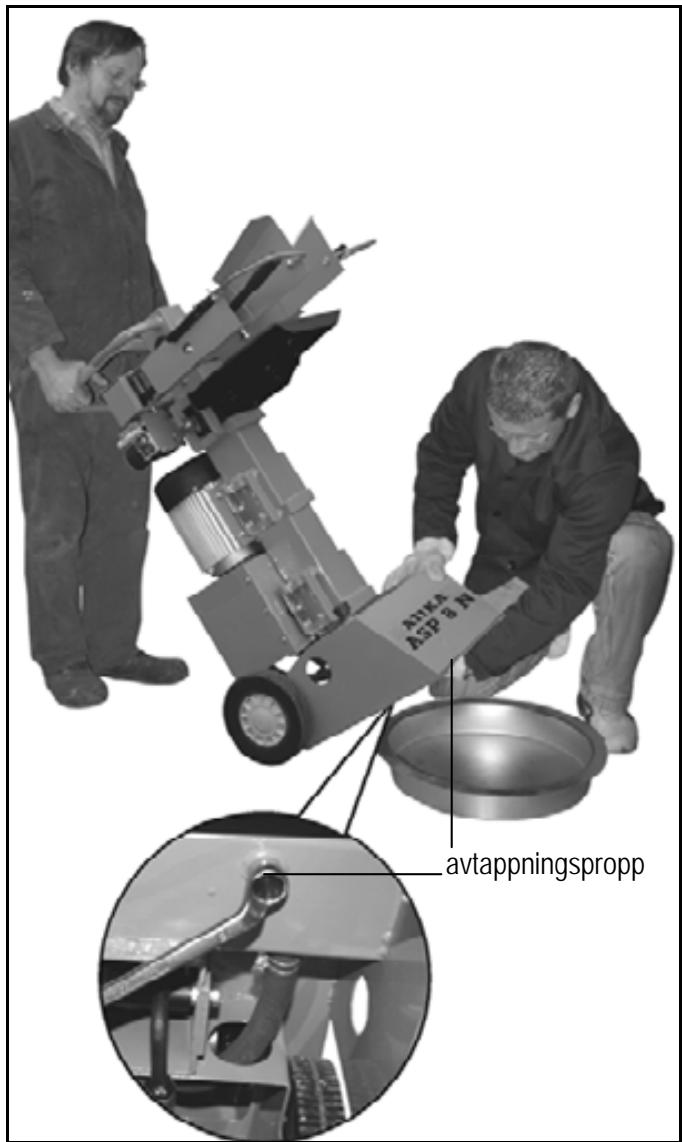

Klyvpelaren måste vara i inkört läge. Dra ut oljestickan. Ställ ett kärl, som rymmer minst 5 liter olja, under klyven. Skruva loss avtappningsskruven, så att oljan kan rinna ut. Sätt tätning och avtappningspropp. Fyll på ny hydraulikolja (ca. 4,5 liter) med hjälp av en ren tratt.

7. Rengör oljemätstickan och oljetätningen.

8. Kontrollera oljetätningen. Om den är skadad måste den

9. Sätt tillbaka stickan i öppningen så långt in det går.

avtappningspropp Ta hand om den gamla oljan på föreskrivet sätt (avfallsanläggning). Det är inte tillåtet att hälla ut oljan i marken eller att blanda ut den i annat avfall.

Hydraulolja Vi rekommenderar följande hydrauloljor för hydraulikcylindern:

Möjliga störningar Problem Stocken klyvs inte (för låg klyvkraft) Möjlig orsak Åtgärd ⇒ Lägg i stocken rätt ⇒ Stocken ligger fel ⇒ Stocken är längre/större än tillåtet, eller ⇒ Kapa stocken till rätt mått trät är för hårt ⇒ Slipa kniven. Kontrollera grader och ⇒ Kniven klyver inte skåror Kontrollera oljenivån. Fyll ev. på olja. ⇒ För lågt hydrauliktryck Om problemet inte löses: Kontakta tillverkaren eller av denne angivet företag. ⇒ Böjda spärrarmar (hydraulkolven trycks ⇒ Låt tillverkaren eller dennes inte in helt) representant justera armarna ⇒ fel anslutningsledning (längre än 10 m ⇒ Använd rätt anslutningsledning eller för litet ledartvärsnitt) Klyvpelaren rör sig svajigt eller med ⇒ Luft i kretsloppet ⇒ Kontrollera oljenivån. Fyll ev. på olja. kraftiga vibrationer ⇒ Klyvningspelaren är inte tillräckligt ⇒ Fetta in klyvningspelaren eller olja in den med en miljövänlig sprayolja. infettad resp. Inoljad. Om problemet inte löses: Kontakta tillverkaren eller av denne angivet företag. Klyvpelaren går inte in ⇒ Defekt hydraulikpump ⇒ Kontakta tillverkaren eller av denne angivet företag. Motorn startar men klyvpelaren körs inte in ⇒ Fel rotationsriktning hos motorn ⇒ Kontrollera och justera motorns rotationsriktning. Trefasström: justera motorns rotationsriktning (se sidan 73) Växelström: Kontakta tillverkaren eller av denne angivet företag. Motorn startar inte ⇒ Ingen nätspänning ⇒ Kontrollera säkringen ⇒ 2-fasgång vid trefasmotor ⇒ Låt behörig elektriker kontrollera säkring och tilledning ⇒ Defekt anslutningskabel ⇒ Byt ut anslutningskabeln, eller låt elektriker kontrollera den ⇒ Kontakta tillverkaren eller av denne ⇒ Defekt elektromotor angivet företag.
